Универсальный спортивный зал 24x42

Базовая цена с НДС
Цена со скидкой
Цена $1,420.00
Скидка
Цена $1,420.00
Индекс: 21051900
Документация: Рабочая документация включая сметы

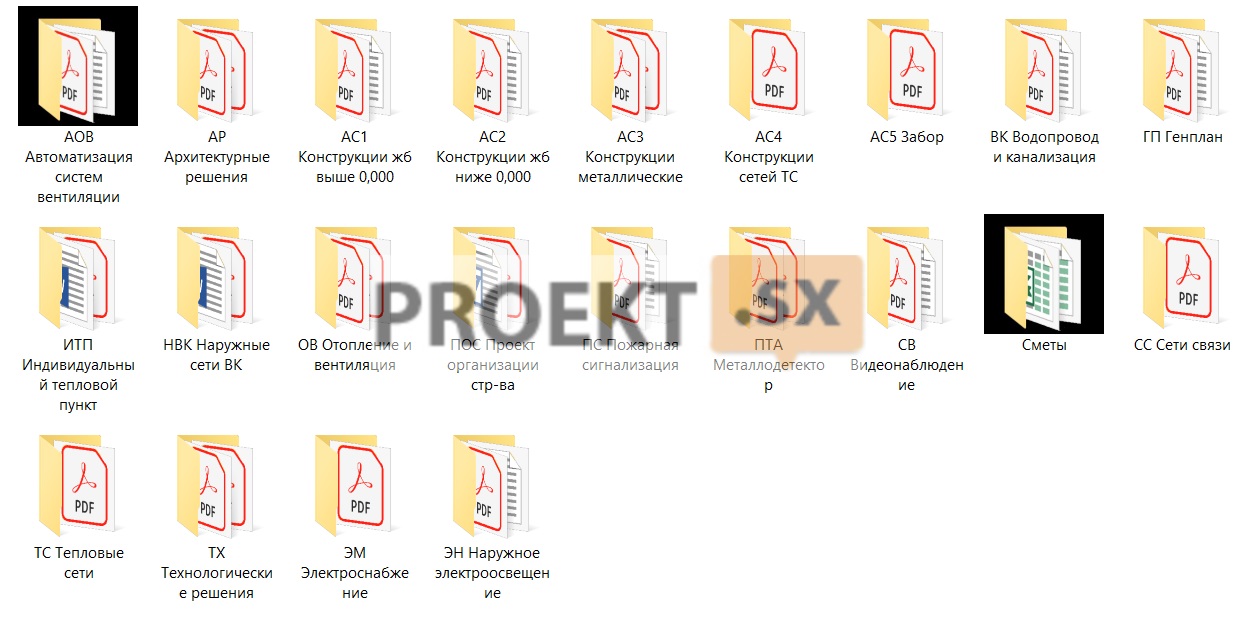

Разделы: все разделы
Объем данных: 147 МБ
Формат файлов: *.pdf, *.doc, *.xlsx
Рабочая документация включая сметы на строительство универсального спортивного зала 24x42 м.
Некоторые технико-экономические показатели
Климатический район строительства: 1В
Расчетная зимняя температурного воздуха: -33 °С
Нормативные скоростной напор ветра: 0,32 кПа
Расчетная снеговая нагрузка: 3,2 кПа
Степень долговечности: II
Степень огнестойкости: III
Класс конструктивной пожарной опасности здания: С1
при классе пожарной опасности стен и перекрытия: К1
Классы функциональной пожарной опасности помещений принимаются согласно п.5.21 СНиП 2101-97*:
физкультурно-оздоровительный комплекс - Ф3.6
офисные помещения - Ф4.3
технические помещения -Ф5.1
Класс функциональной пожарной опасности здания принимаем : Ф3.6

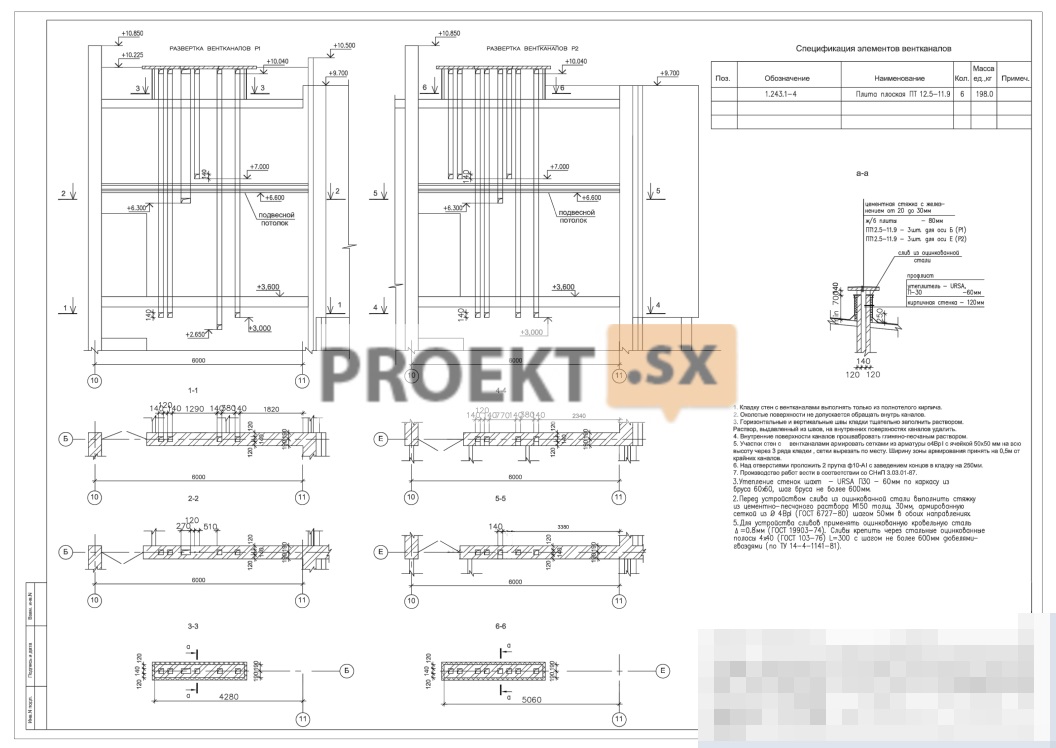

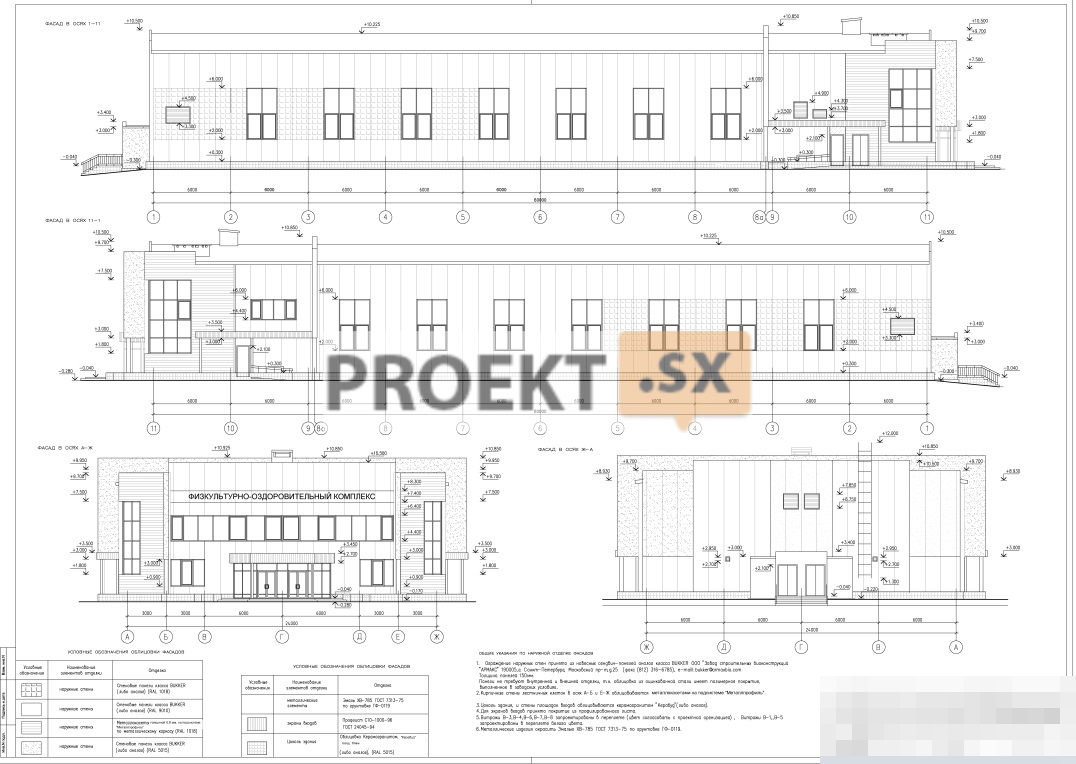

Аритектурные решения. Общие сведения.

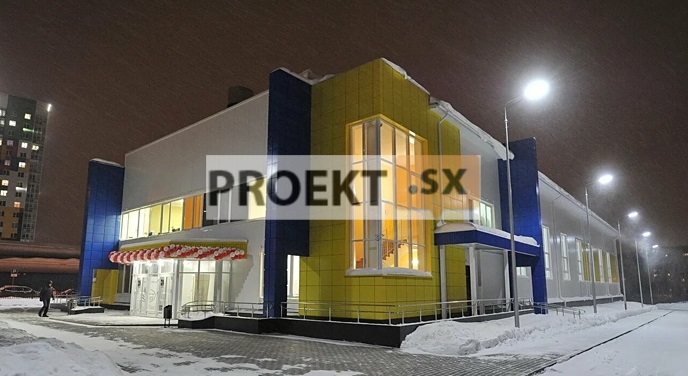

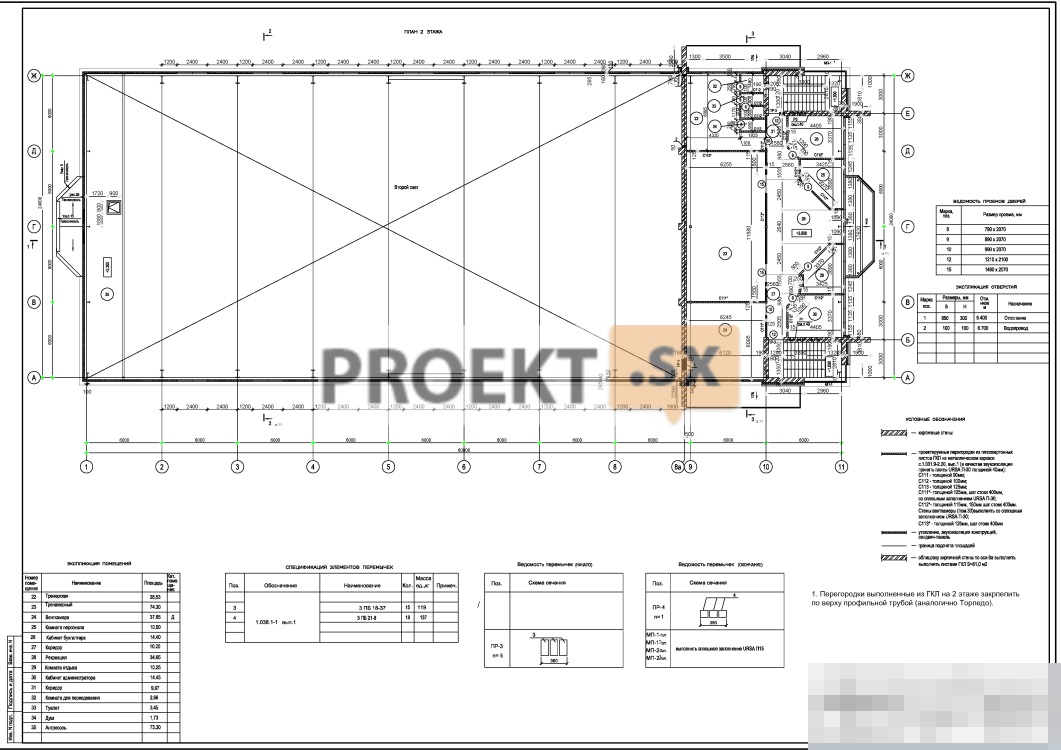

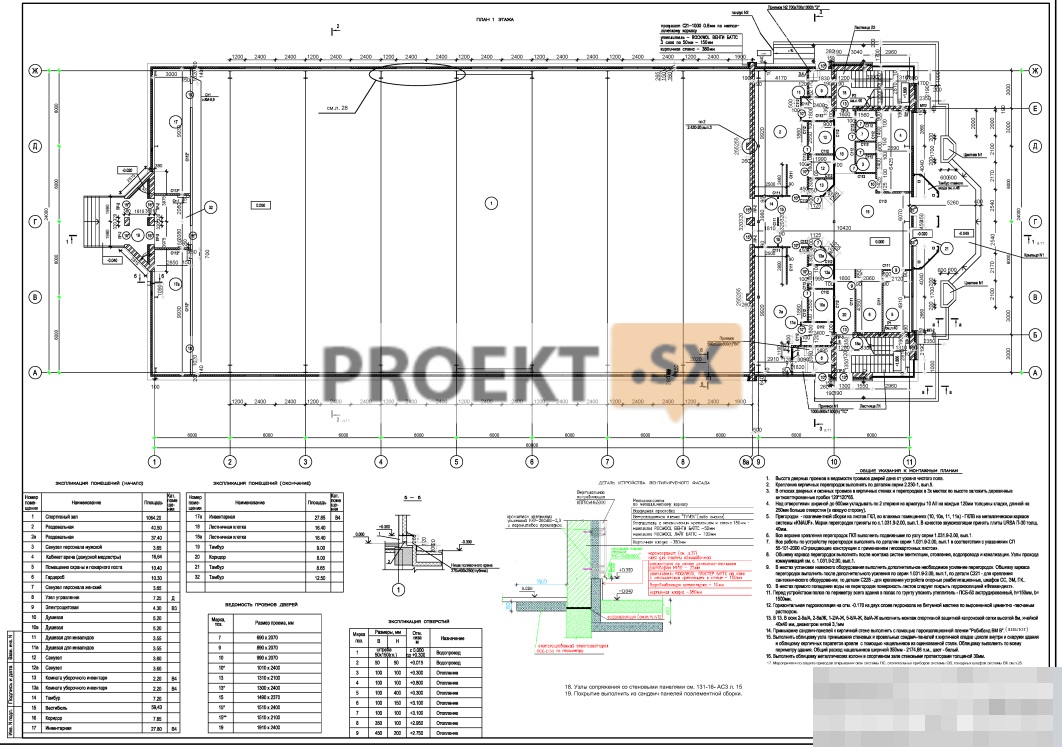

Здание физкультурно-оздоровительного комплекса прямоугольное в плане с размерами в осях 60,0 х 24,0 м.и отметкой до низа выступающих конструкций +8,000. В осях 9-11 предусмотрено размещение вспомогательных помещений в двух уровнях. Отметка пола второго этажа +3,600. На первом этаже расположены следующие помещения: спорт. зал размерами 42x24 м, раздевальные, гардероб, кабинет мед.помощи, помещение охраны и пожарного поста, узел управления, электрощитовая, душевые, санузлы, кладовые инвентаря, комната уборочного инвентаря, тамбур, вестибюль, коридор, лестничные клетки. На втором этаже: спорт, зал (второй свет), тренажерный зал, венткамеры, комната персонала, тренерские, коридор, рекреация, инструкторская, кабинет администратора.

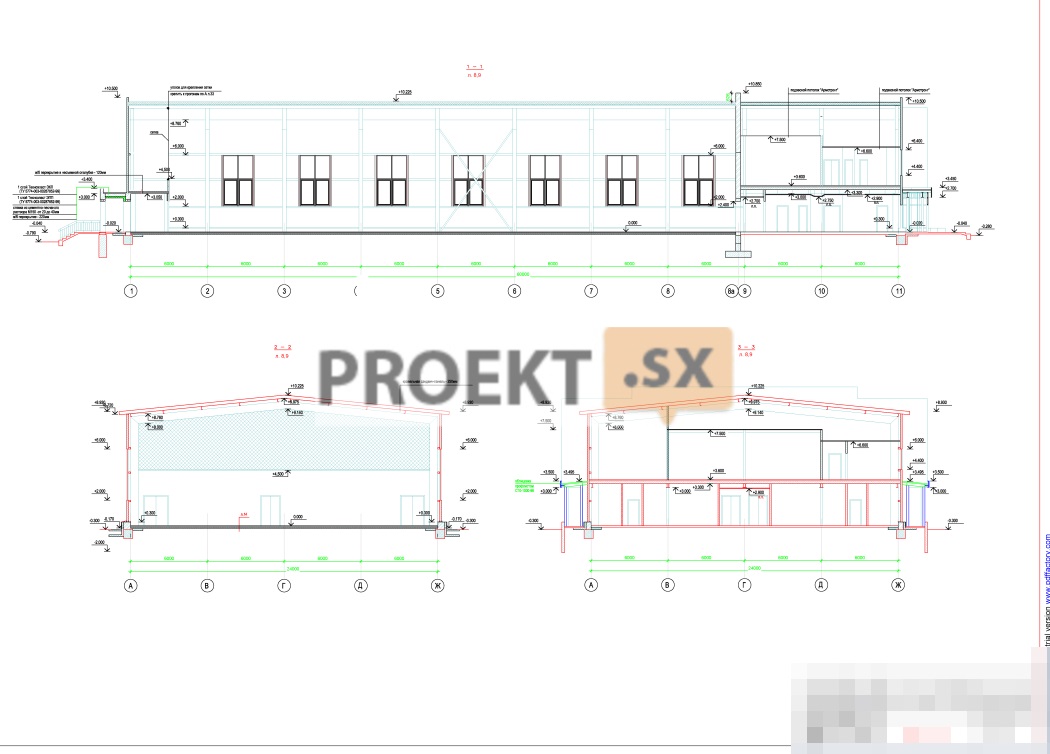

Констурктивные решения. Общие сведения.

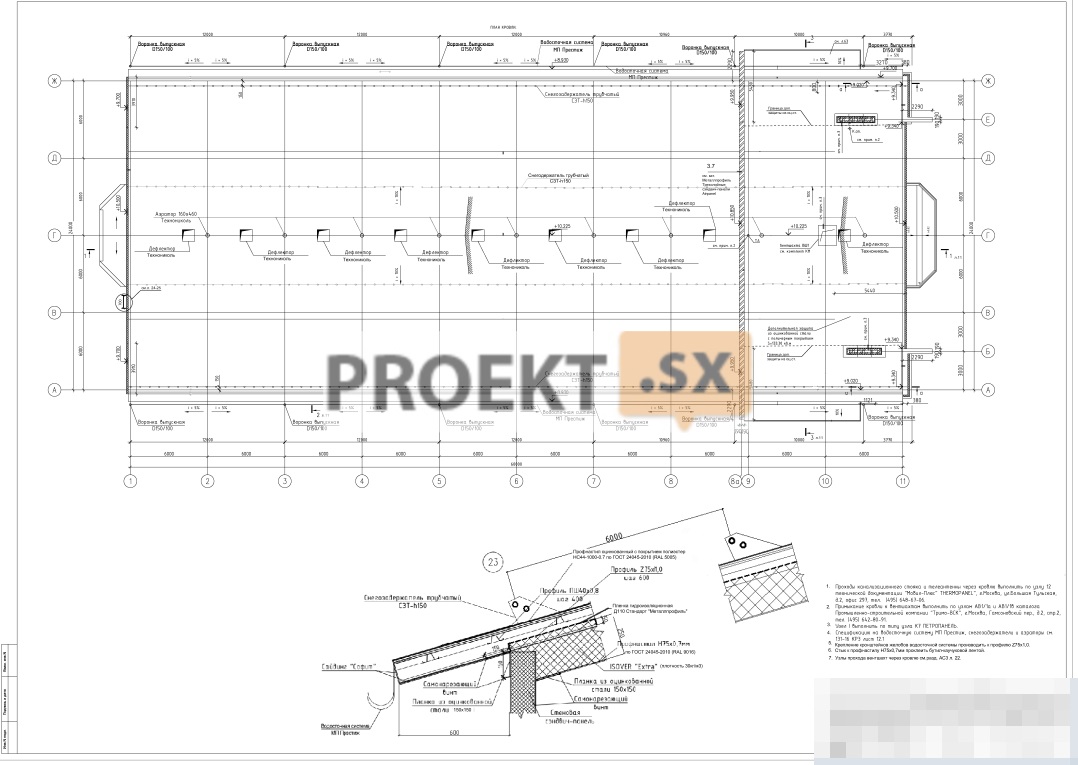

Фундаменты под стойки рам и под наружные стены свайные с ленточным ростверком, ленточным ростверком. Горизонтальная гидроизоляция на отметке -0,170 из двух слоев гидроизола на битумной мастике по выравненной цементным раствором поверхности для кирпичных наружных стен с заведением на 1 метр во внутренние стены. И для панелных стен на отм. -0,170 - цементным раствором состава 1:2. Вертикальная гидроизоляция - обмазка стен горячим битумом за два раза. Вогруг здания устраивается асфальтобетонная отмостка шириной 150 мм. Кирпичную кладку ниже отметки 0,000 вести из керамического кирпича марки КОРПо 1НФ/125/2.0/50 на цементно-песчаном растворе м 100. Каркас здания запроектирован в металлоконструкциях комплектной поставки. В поперечном направлении здание представляет собой однопролетные рамы - пролетом 24.0 м и шагом 6.0 м. Рамы каркаса из сварных двутавров. Стойки фахверка - составные двутавры 40Б1 и 25Б2. Прогоны покрытия - из швеллеров N 24. Покрытие - кровельные сэндвич- кровля поэлементной сборки толщиной 250мм. Двухэтажная вставка состоит из металлического каркаса: колонны из стального гнутого профиля 160x8 и балок перекрытия из двутавров 30Ш1. Наружные стены - стеновые панели -класса "В11ККЕК" толщиной 150мм. (либо аналог). Наружные стены лестничных клеток - кирпичные марки КОРПо 1НФ/125/2.0/50 по ГОСТ 530-2012 на растворе М100 с армированием через 3 ряда кладки кладочной сеткой по ГОСТ 23279-2012 04Вр-1 с яч. 50x50 С утеплителем из миниерало-ватных плит  КСХЖЮ1- ВЕНТИ БАТТС толщиной 150мм с последующей облицовкой   металлокасетами. Наружные стены - трехслойные металлические панели с утеплителем из минеральных матов повышенной жесткости, трудносгораемых. Внутренняя стена по оси 8а - из кирпича марки КОРПО 1НФ/1 25/2.0/50 по ГОСТ530-2012 на растворе М100 с армированием через 3 ряда кладки кладочной сеткой по ГОСТ 23279-2012 04Вр-1 с яч. 50x50. Перегородки - ИЗ кирпича марки КОРПо ШФ/125/2.0/50 по ГОСТ 530-2012 на растворе марки мюо толщиной 120 мм с армированием 2^5 Вр-1 в горизонтальных швах через три ряда кладки по высоте с заводкой в несущие стены на не менее 250 мм. Перемычки - железобетонные брусковые по серии 1.038-1.1 Перекрытие - из железобетонных многопустотных плит по серии 1.141-1 вып.64 по металлическим балкам из двутавра №30 Б1. Кровля двускатная ИЗ профлистаНС44-1000-0.7 по ГОСТ 24045-2010. Наружные двери, витражи и окна - из алюминевого и ПВХ профиля. Внутренние двери - деревянные по серии 1.136-10. Лестница из железобетонных ступеней по металлическим косоурам. Полы - деревянные, из линолеума, керамической плитки, бетонные. Стены и потолок спортивного зала - окрашенный профлист в заводских условиях.Потолки 1-го этажа в осях 9-11 - затирка с последующей водоэмульсионной покраской, в вестибюле и коридорах подвесной потолок "Агтз1гопд" (либо аналог). Кирпичные стены и перегородки штукатурятся с последующей покраской, облицовкой керамической плиткой. Колонны и балки одноэтажной всавки, косоуры и балки лестничной клетки оштукатурить по сетке цементным раствором толщиной 25 мм с последующей водоэмульсионной окраской. Дверные деревянные полотна, отопительные приборы и трубы окрашиваются эмалью за 2 раза. административных и производственных зданий промышленных предприятий Двери наружные деревянные глухие и остеклееные для жилых и общественных зданий Сетки арматурные сварные для железобетонных конструкций и изделий Железобетонные фундаментные балки для стен производственных зданий Детали полов общественных зданий. Перегородки системы "КМА11Р" поэлементной сборки из гипсокартонных листов на металлическом и деревянном каркасах для жилых общественных и производственных зданий (либо аналог). Наружная отделка Цоколь - плитка "Керамогранит". Стены-сэндвич-панели, штукатурка.
