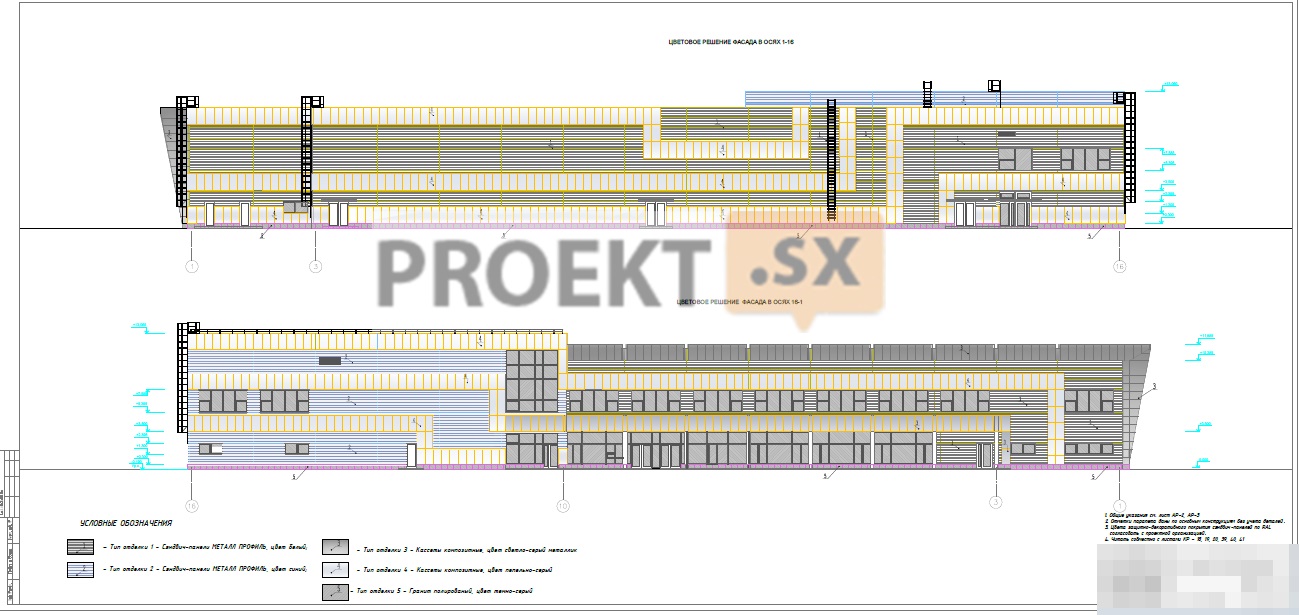

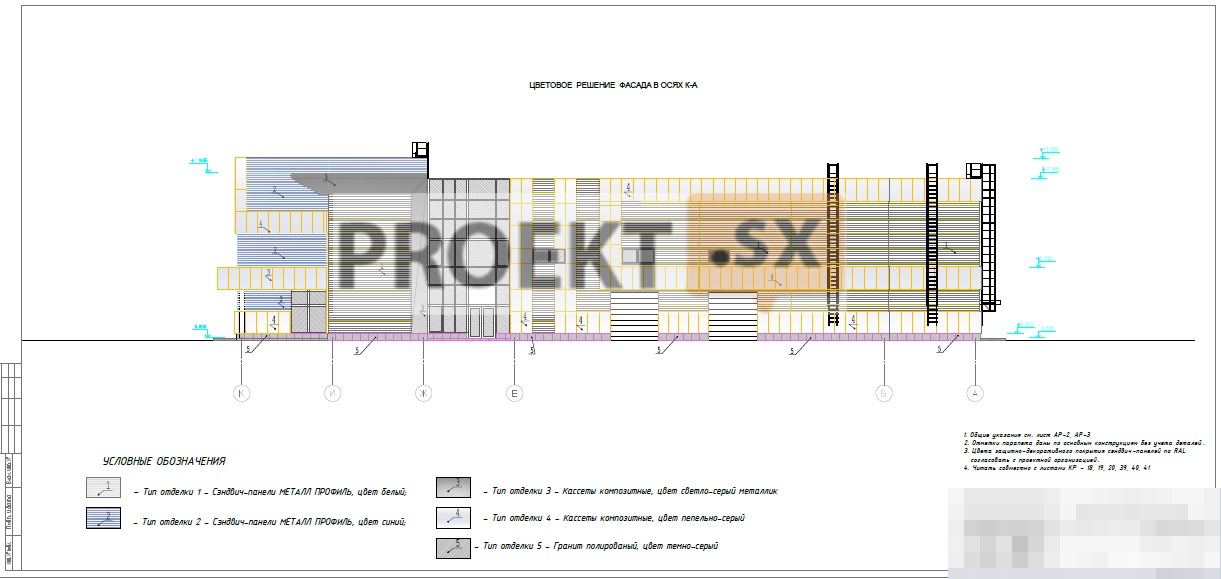

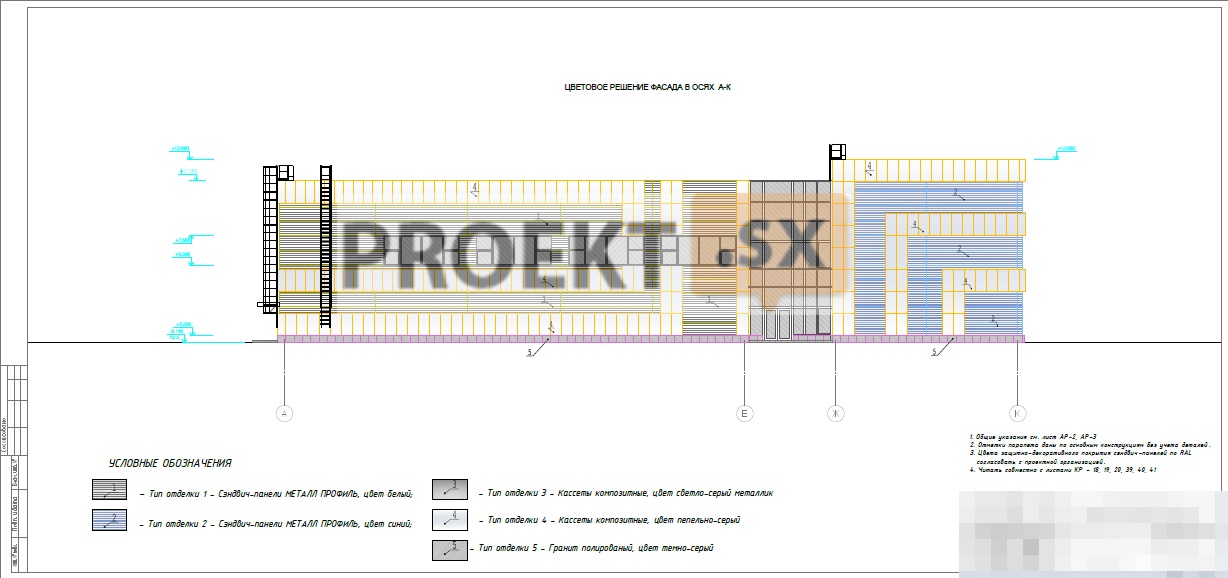

Архитектурные и объемно-планировочные решения

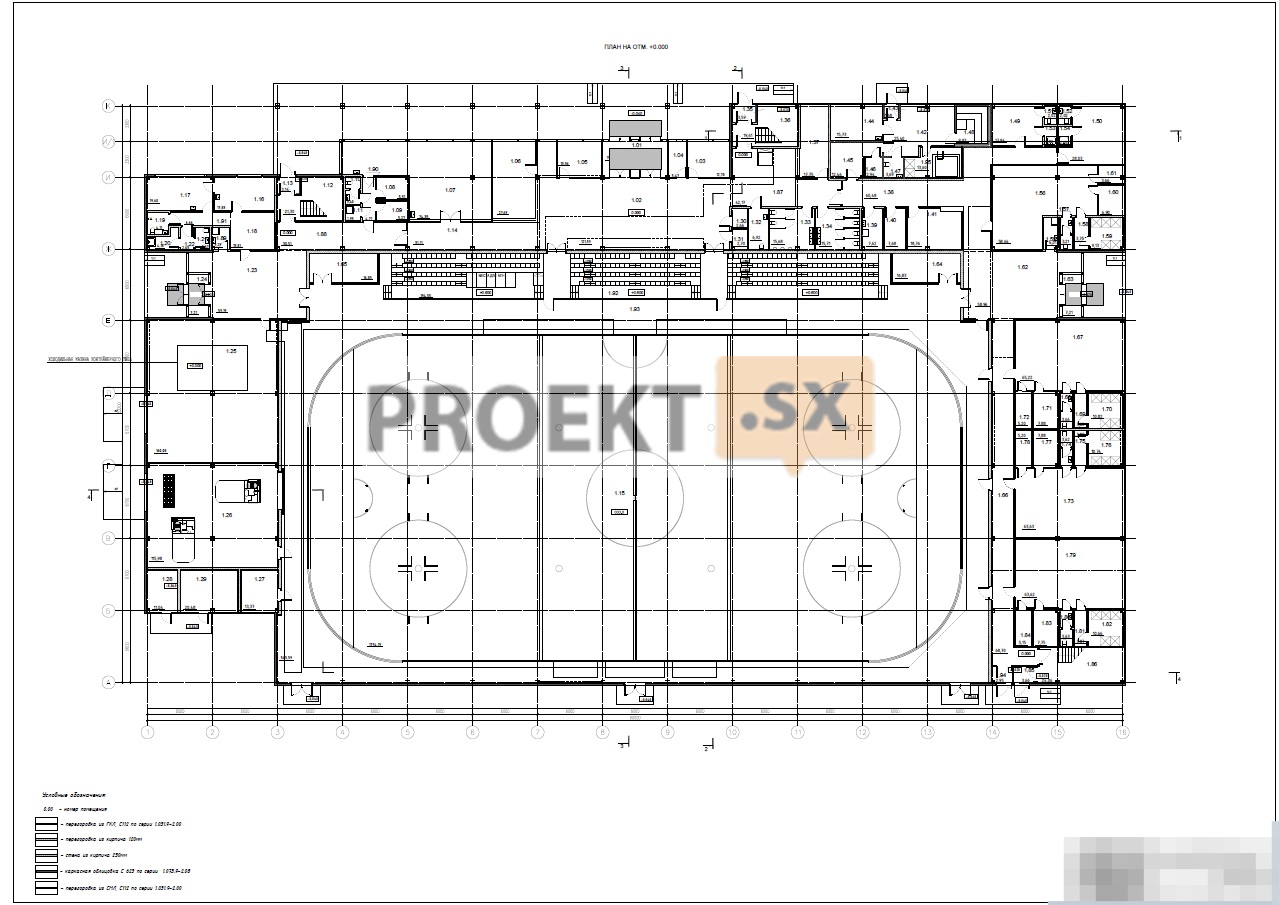

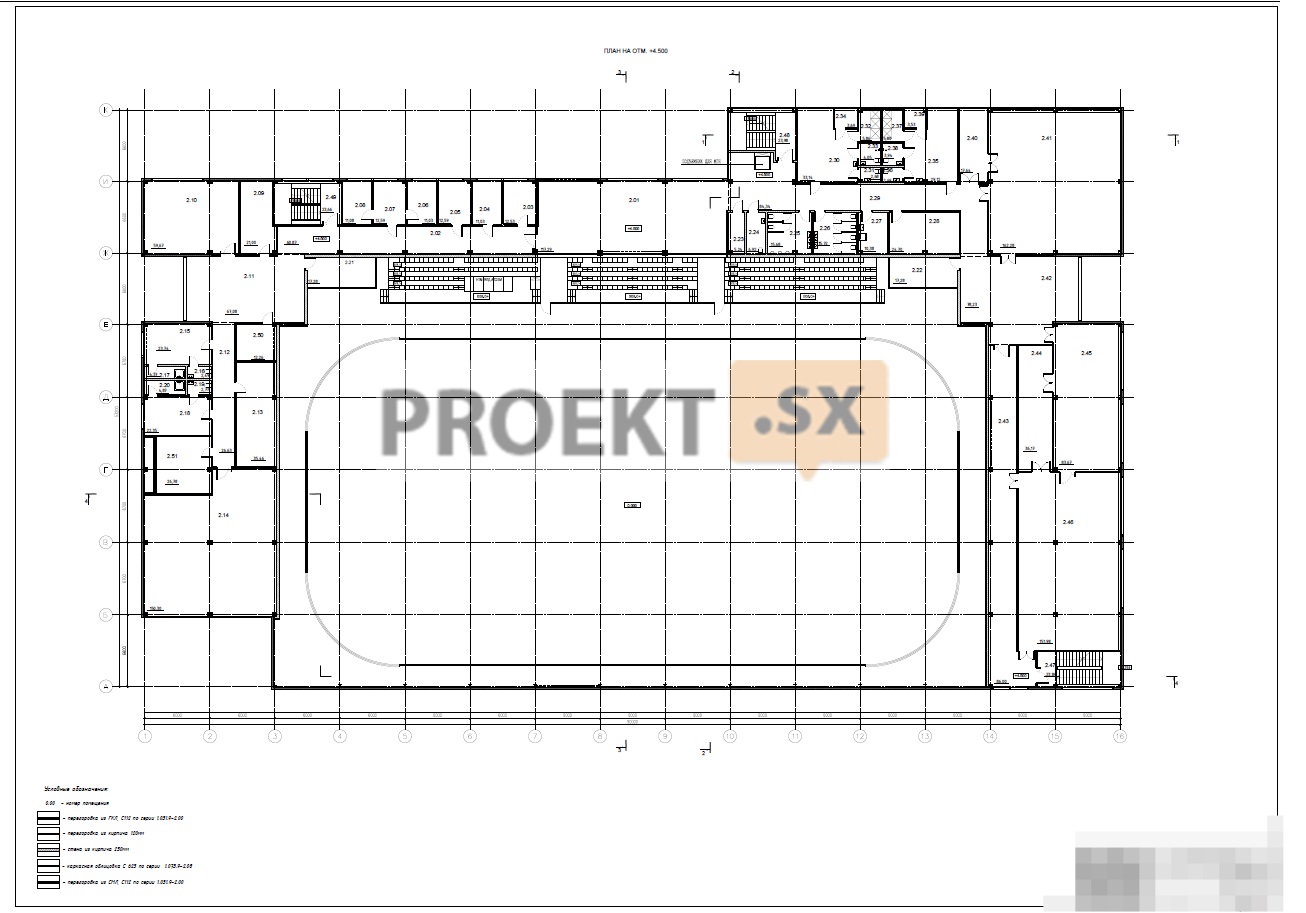

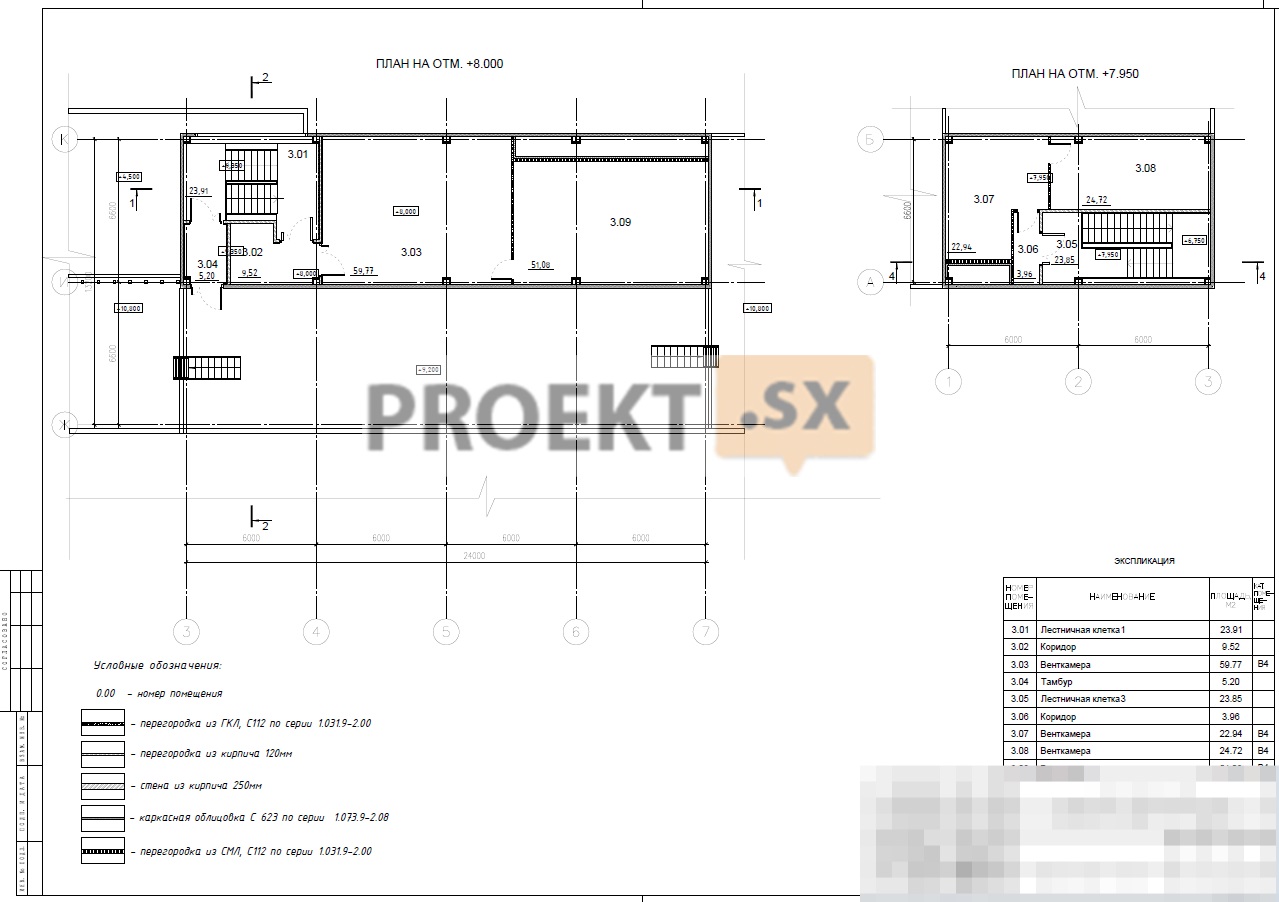

Запроектировано здание крытого катка с искусственным льдом. Здание - одно-двухэтажное, без подвала, с верхним техническим этажом над частью здания. Здание имеет сложную в плане форму, максимальные размеры здания в плане в крайних осях 90,00 х 53.20 м. Максимальная высота здания от планировочной отметки земли до верха парапета 13,25 м. За относительную отметку 0,000 принята отметка чистого пола 1 этажа здания. На 1 этаже здания на отметке 0,000 запроектированы: вестибюль с помещением охраны, гардероб для зрителей на 250 мест, гардероб для занимающихся на 170 мест, санузлы для зрителей, буфет на 20 посадочных мест, помещение ледовой арены с трибунами для зрителей, четыре раздевальные с душевыми, санузлами и помещением сушки одежды при каждой раздевальной, помещения сауны, медицинский кабинет с процедурной, служебно-эксплуатационные и технические помещения. На 2 этаже здания на отметке +4,500 запроектированы: административные помещения, методический кабинет, залы акробатики, силовой подготовки, хореографии, раздевальные с душевыми и санузлами при каждой раздевальной, бытовые помещения персонала с душевыми и санузлами и технические помещения. Санитарные узлы, в том числе санитарные узлы доступные для инвалидов, помещения уборочного инвентаря предусмотрены на 1, 2 этажах. Высота помещения ледовой арены с трибунами для зрителей от пола дониза конструкций покрытия 6,74 м, высота основных помещений 1 этажа 3,60 м (от пола до низа подвесного потолка), высота зала силовой подготовки на 2 этаже 4,9 м (от пола до низа подвесного потолка), высота зала хореографии на 2 этаже 5,20 м (от пола до низа подвесного потолка). Запроектировано три лестничных клетки для подъема на 2 этаж, в том числе две лестничных клетки для подъема на верхний технический этаж. Предусмотрено оснащение вертикальным подъемником для подъема инвалидов на 2 этаж (до отметки +4,500). Наружные стены – трехслойные «сэндвич»-панели толщиной 150 мм. Цоколь - облицовка гранитными плитами толщиной 20 мм. Декоративные пилоны и козырьки – стальные консоли и пространственные фермы, облицованные навесной фасадной системой. Покрытие - плоское, совмещенное, с организованным внутренним водостоком, водоприемные воронки с электроподогревом. Кровля – рулонная. Заполнение оконных проемов – металлопластиковые оконные блоки с двухкамерными стеклопакетами. Витражи - алюминиевые профили с двухкамерными стеклопакетами. Предусмотрена отделка помещений в соответствии с их функциональным назначением. В проектной документации предусмотрены меры по предотвращению криминальных проявлений, в том числе в вестибюле на 1 этаже предусмотрено помещение охраны для контроля доступа. Обеспечена доступность всего здания крытого катка для инвалидов, включая, все помещения для зрителей, залы акробатики, силовой подготовки, хореографии с раздевальными, душевыми и санузлами. Вход на крыльцо главного входа предусмотрен с уровня земли. На трибунах выделено пять мест для инвалидов на кресле-коляске и предусмотрен пандус с уклоном 8% для подъема к местам для зрителей-инвалидов. Для подъема инвалидов с 1 на 2 этаж предусмотрен вертикальный подъемник для подъема инвалидов. На 2 этаже запроектированы две пожаробезопасные зоны для инвалидов Универсальные кабины санитарных узлов, доступные для инвалидов запроектированы на 1 и 2 этажах.

Конструктивные и объемно-планировочные решения

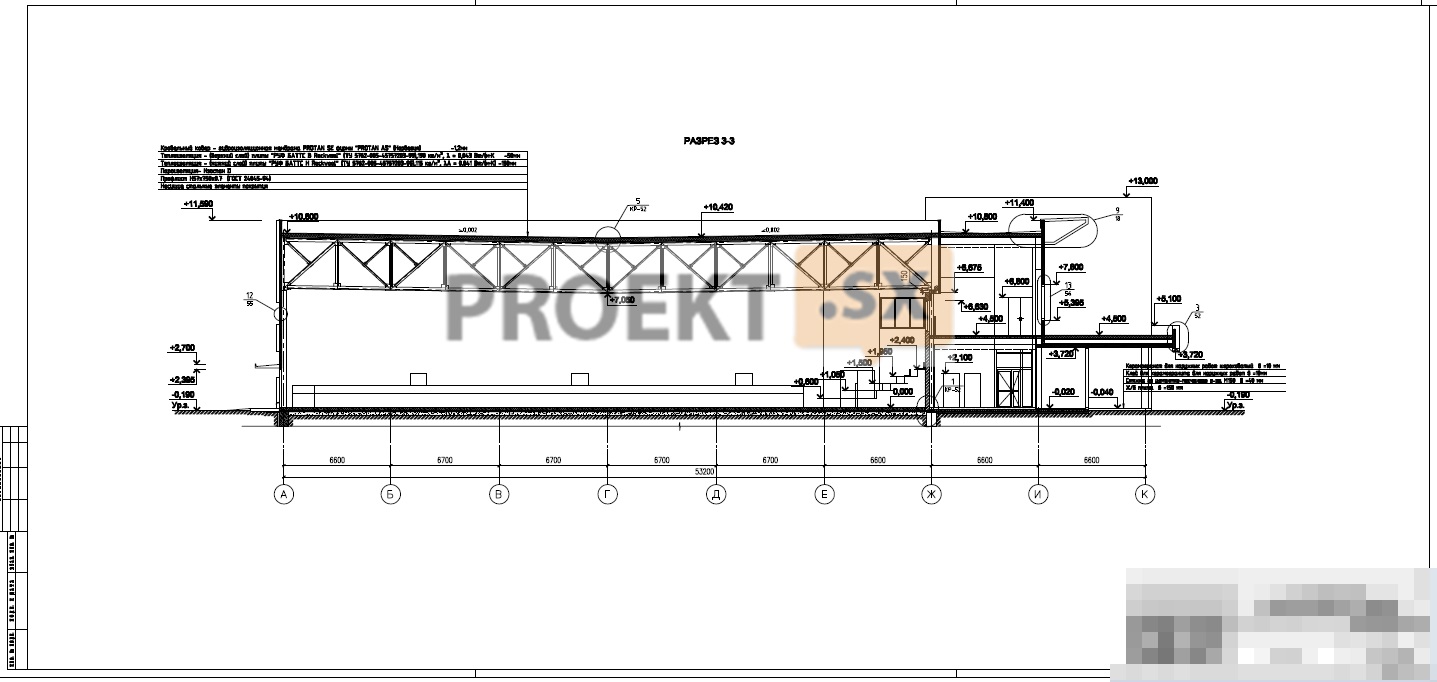

Уровень ответственности здания – II (нормальный). Здание запроектировано в рамно-связевом каркасе. Пространственная жёсткость и устойчивость каркаса здания обеспечивается защемлением колонн в фундамент, совместной работой поперечных рам, системой вертикальных связей и распорок по колоннам, системой связей в уровне стропильных ферм покрытия и жесткостью горизонтальных дисков междуэтажных перекрытий и покрытия. Колонны каркаса – стальные из колонных двутавров. Сталь С245. Главные балки перекрытия и покрытия двухэтажной части здания – стальные, двутаврового сечения пролетом до 6,7 м. Сталь С245. Междуэтажные перекрытия - монолитные железобетонные плита толщиной 120 мм из бетона В20 по стальным прогонам из прокатных швеллеров. Несущие конструкции покрытия одноэтажной части здания - стропильные фермы из парных уголков по типу серии 1.460.2-10/88 пролетом 40.0 м с шагом 6 м, опирающиеся на колонны шарнирно. Сталь С345-3. Покрытие – профилированный настил по стальным прогонам. Внутренние самонесущие стены и перегородки – толщиной 250 мм и 120 мм из полнотелого кирпича М125 на растворе М75. Несущие конструкции запроектированных трибун – в виде складчатых конструкций из монолитного железобетона толщиной 200 мм опирающихся на внутренние кирпичные стены и ленточные фундаменты. Наружные стены – трехслойные «сэндвич»-панели толщиной 150 мм с креплением к колоннам каркаса и элементам фахверка. Цокольная часть наружной стены – в виде монолитной железобетонной стенки-балки толщиной 175 мм из бетона В20; W4 с наружным слоем утеплителя и, выше уровня земли, облицовкой гранитными плитами толщиной 20 мм. Лестницы - сборные железобетонные ступени и монолитные железобетонные площадки по стальным косоурам и балкам и, частично, в виде монолитных железобетонных марш - площадок. Конструкции декоративных пилонов и козырьков – стальные консоли и пространственные фермы с креплением к несущим конструкциям здания, облицованные навесной фасадной системой U-ВСм Краспан (ТС №3722-12). Расчет конструкций выполнен с использованием компьютерных программ Ing+ 2010 и СТАТИКА 2010. Относительная отметка 0,00 соответствует абсолютной отметке +10.100. Фундаменты приняты на свайном основании. Сваи – сборные железобетонные, погружаемые методом вдавливания, длиной 10 м, сечением 30 × 30 см, (абс. отм. низа сваи минус 0.78 (под столбчатые ростверки) и минус 0.18 (под ленточные ростверки)). Бетон свай B20; W6; F150. Расчётная нагрузка на сваю 25 тс принята по результатам статического зондирования. Перед массовым устройством свай несущая способность свай будет проверена статическими испытаниями. Ростверки – столбчатые, отдельно стоящие (под колонны каркаса) и ленточные (под самонесущие внутренние стены, участки наружных стен в зонах входов и в зоне трибун) из монолитного железобетона В20; W6; F150. Сопряжение свай и ростверка – жёсткое. Под ростверками предусмотрена бетонная подготовка толщиной 100 мм. Основание плиты пола первого этажа и основание конструкции плиты ледового поля - монолитная железобетонная плита из бетона В20 толщиной 150 мм, устраиваемая по слою полиэтиленовой пленки и песчаной подушке с послойным уплотнением толщиной 1100 мм, отрезана деформационным швом от конструкций фундаментов. Канал вдоль оси 3 запроектирован из монолитного железобетона В20; W6 (толщина стен и днища – 200 мм). Проектными решениями предусмотрена гидроизоляция наружных поверхностей канала материалом «Пенетрон». В основании острия свай находятся супеси пылеватые, с прослоями песка, с гравием, с галькой, пластичные (ИГЭ 6) с расчетными характеристиками: IL=0,28; е=0,389; Е=120 кг/см2. Ожидаемая расчетная осадка запроектированного здания - 5,8 мм. Проектными решениями предусмотрено ограждение территории высотой 1,2 м из стальных элементов заводского изготовления с железобетонным ленточным фундаментом не глубокого заложения. На расстоянии ~ 22 м находиться гаражный массив. Влияния на окружающую застройку не ожидается.
