Архитектурные и объемно-планировочные решения

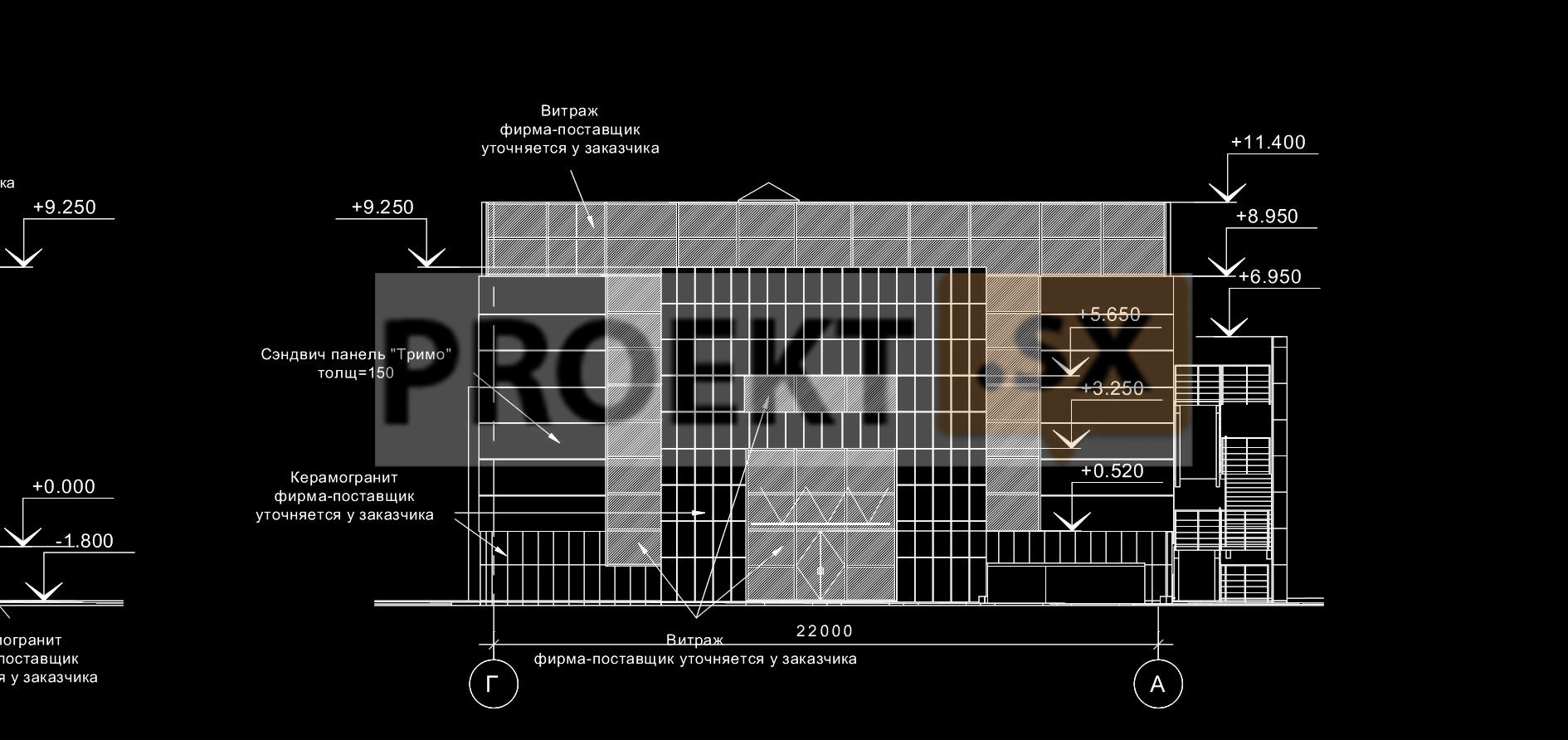

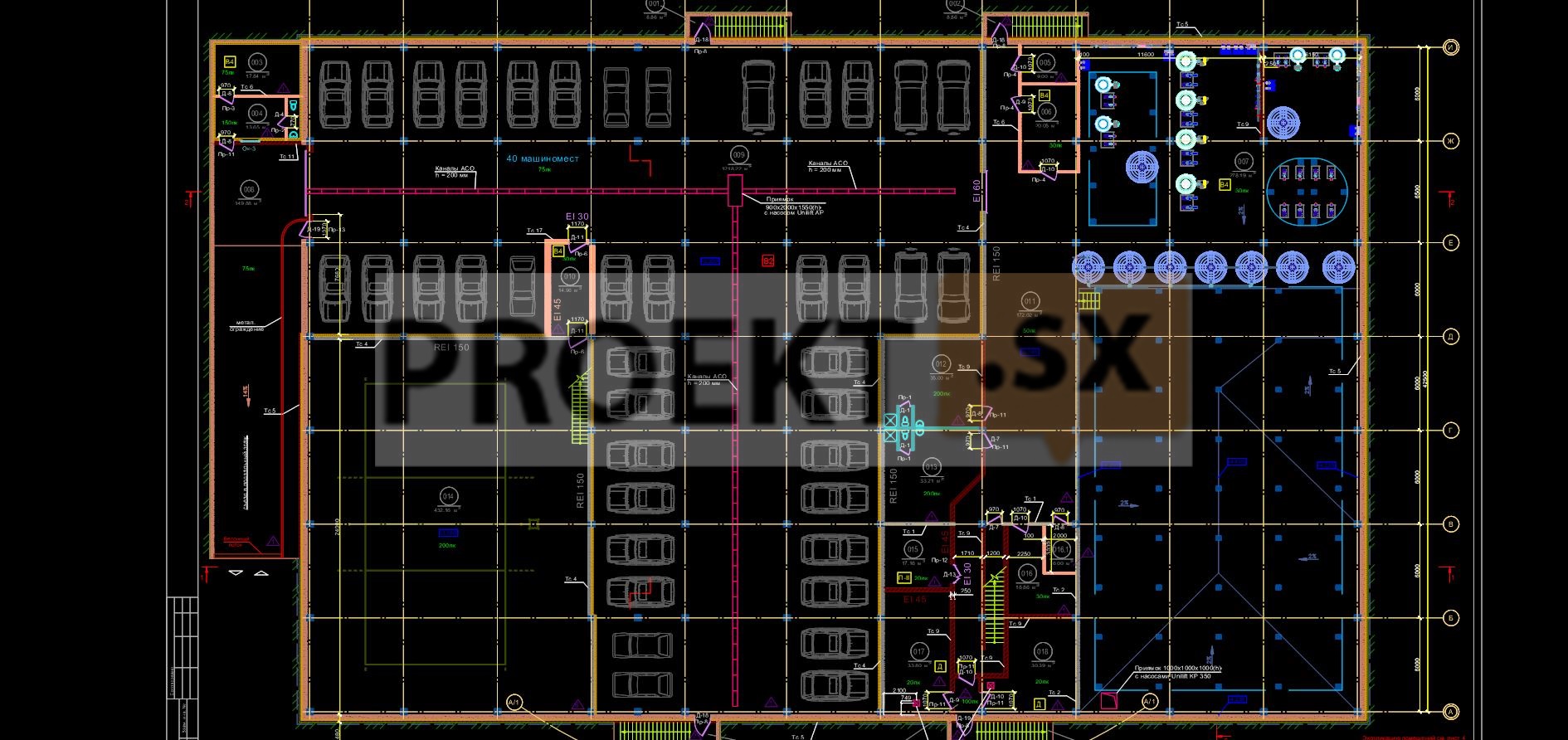

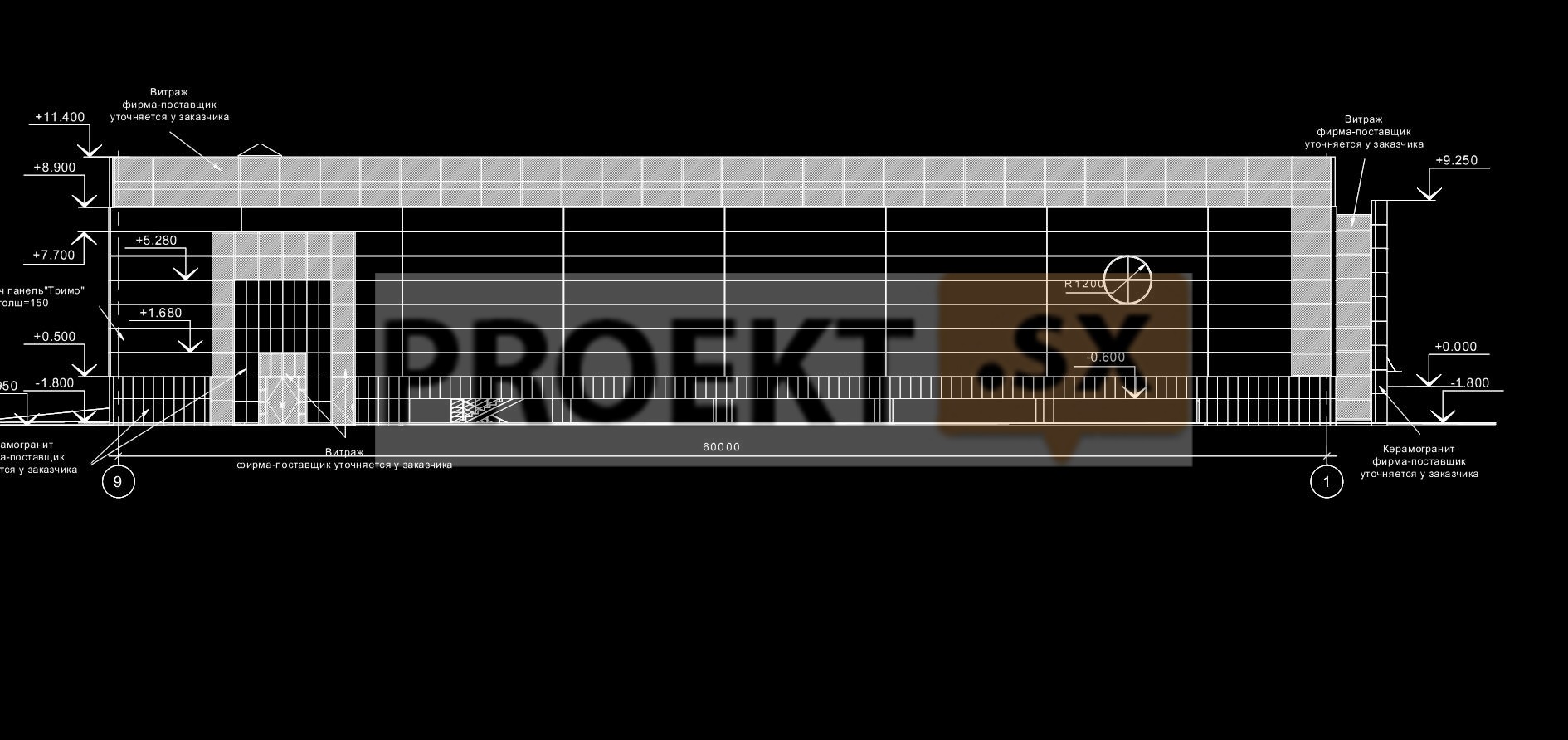

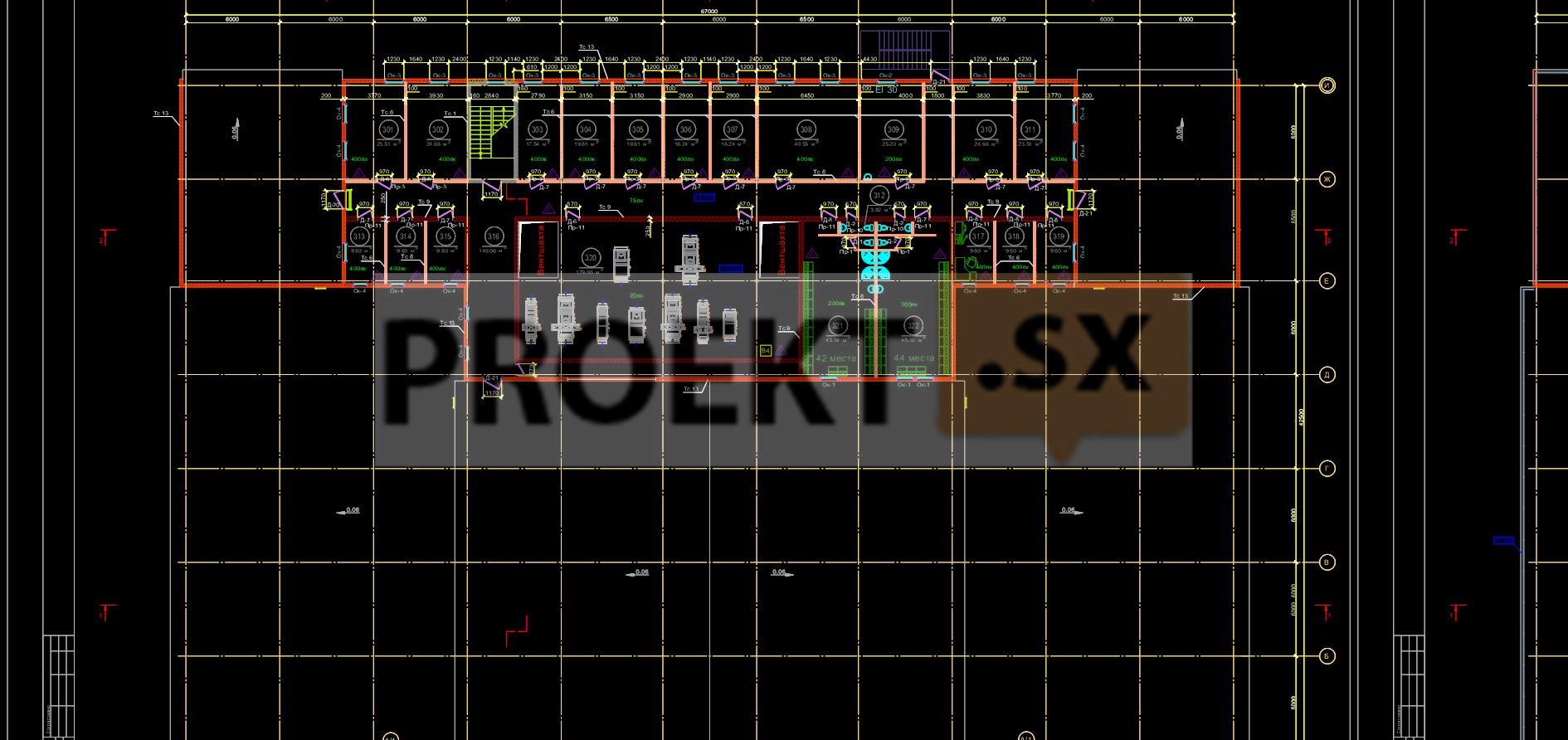

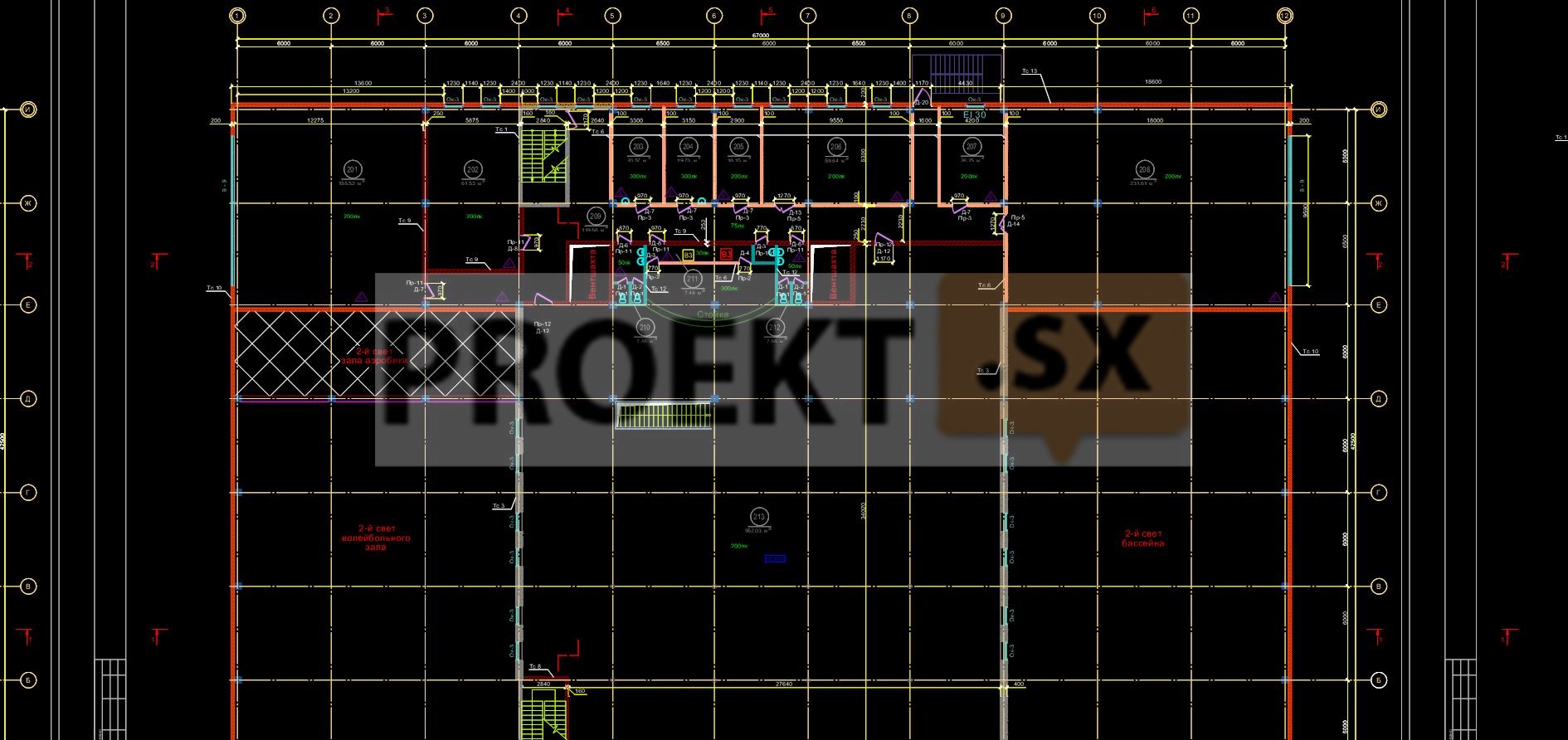

Запроектировано трёхэтажное с подвалом здание. К южному торцу примыкает рампа подземной автостоянки с помещениями охраны и венткамеры. Размеры здания в осях – 67,0 х 42,5м. Высота здания от уровня земли на входе до верха парапетов различных частей здания – 9,02м; 12,30м; 12,54м; 15,82м; 16,50м. Наружные стены – в нижней части 1-го этажа на высоту 2,15м - монолитный железобетон, утеплитель – экструдированный пенополистерол, кирпичная кладка и облицовка керамогранитом по каркасу; выше – витражи и сэндвич-панели с облицовкой керамогранитом по каркасу. Стены второго и третьего этажей – сэндвич-панели с заводской окраской. Витражные и оконные заполнения – алюминиевые профили с однокамерными стеклопакетами. Покрытия – плоские по профилированному стальному листу и стальным конструкциям. Кровля – совмещенная, рулонная с наружным неорганизованным водостоком. Подъезд и вход в здание – с восточной стороны участка, с улицы Композиторов. На первом этаже предусмотрены помещения: вестибюльная группа с гардеробом верхней одежды, зоной ожидания, охраной, стойкой администратора, отделом продаж, кладовой, санузлами; большого и малого бассейнов с группами раздевалок и душевых для взрослых и детей, залом аэробики, помещения для занятий с детьми, турецкой бани, кабинета врача. На втором этаже предусмотрены: большой тренажерный зал с фито-баром, залы аэробики, единоборств, индивидуальных занятий, спиннинга, пилатес, кабинеты массажа, санузлы. На третьем этаже предусмотрены помещения: административные, раздевалок тренеров, приёма пищи, санузлов, венткамеры. В подвальном этаже запроектированы: чаши бассейнов и помещения водоподготовки, подземная автостоянка на 40 машино-мест с крытой рампой, охраной и венткамерой, трёхсветный волейбольный зал, инженерные и бытовые помещения. Выходы из подвального этажа – через четыре приямка на восточном и западном фасаде. В здании предусмотрены две лестничные клетки типа Л1, одна 3-го типа на западном фасаде, технологические лестницы, связывающие подвал с первым этажом и первый этаж с тренажерным залом на втором этаже. Внутренняя отделка – в соответствии с функциональным назначением помещений. Доступ инвалидов на колясках предусмотрен в раздевалки и зал аэробики на первом этаже. Над крыльцом главного входа запроектирован навес.

Конструктивные и объемно-планировочные решения

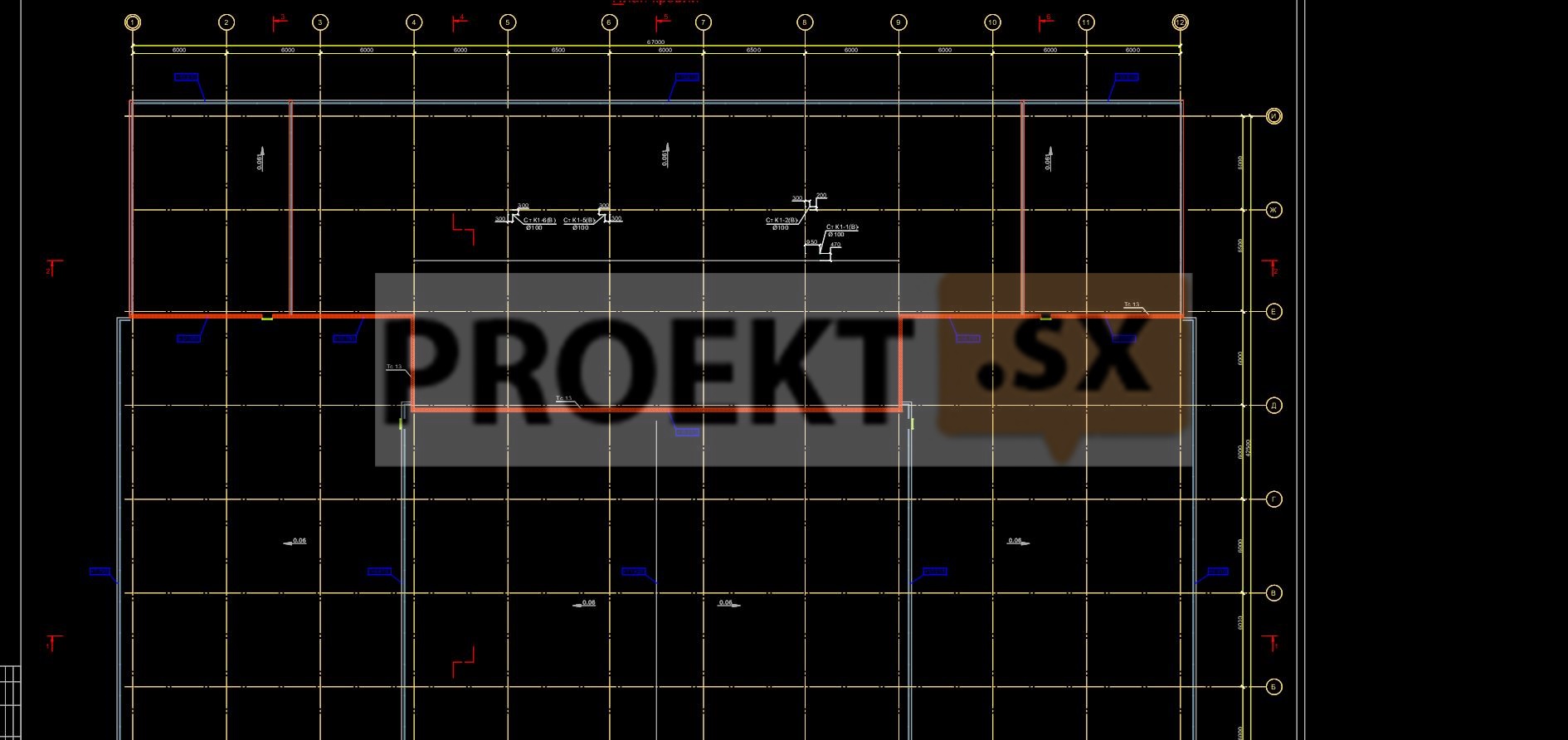

Конструктивная схема здания спортивного комплекса – каркасно - стеновая. Здание двух – трёх этажное, в зоне залов – односветное. Каркас здания в подвале, 1 и 2 этажах – из монолитного железобетона. Бетон B25, (плиты перекрытий из бетона В30) рабочая арматура А-III, А-I. На участках второго этажа и в третьем этаже – каркас стальной, связевый. Наружные стены - сэндвич - панели толщиной 200 мм горизонтальной навески. Наружные стены цоколя – трёхслойные, с внутренним слоем из монолитного железобетона толщиной 300 мм, со средним слоем из утеплителя толщиной 60 мм и с прижимной стенкой из полнотелого кирпича КОРПо 1НФ/75/2,0/75 на растворе М50. Железобетонные колонны – сечением 400 х 400 мм с шагом 6 х 6 м, в зоне зала и бассейна – с шагом 18 х 6 м. Бетон B25, рабочая арматура А-III. Перекрытия – плиты толщиной 200 мм (над подвалом - 220 мм) с опиранием на балки по четырём сторонам. Балки перекрытий – сечением 400 х 500 (h) м (над подвалом - 400 х 520 мм) пролётом 6 м запроектированы вдоль и поперёк здания. Внутренние стены лестничных клеток и диафрагмы - толщиной 160 мм (в подвале и 200 мм). Стальные колонны - из гнутых замкнутых сварных профилей. Покрытие над 2 и 3 этажом в зоне стального каркаса - из профилированного настила НС75-750-0,9 по системе перекрёстных стальных балок. Стальные балки покрытия из широкополочных прокатных двутавров. Шаг второстепенных балок – 2,0 – 2,2 м. Сопряжение главных и второстепенных балок – шарнирное. Вертикальные связи жёсткости каркаса – крестовые, из гнутых замкнутых сварных профилей, запроектированы в двух направлениях. Покрытие залов - из профилированного настила НС75-750-0,9 по стальным прогонам и фермам. Стропильные фермы – раскосные, с параллельными поясами, запроектированы из гнутых замкнутых сварных профилей, пролётом 18,0 м, высотой 1,1 м, с шагом 6 м, с шарнирным опиранием верхними поясами на стальные оголовки железобетонных колонн и стен. Распорки по нижним поясам ферм и вертикальные связи жёсткости между фермами – из гнутых замкнутых сварных профилей. Прогоны покрытия – из замкнутых гнуто-сварных профилей, с шагом 2,0 м. Элементы лестниц: марши – из сборных железобетонных ступеней по стальным косоурам; площадки – плиты из монолитного железобетона. Чаша большого бассейна – из монолитного железобетона. Стенки – толщиной - 300 мм, днище – рёбристая плита толщиной 300 мм (сечение рёбер 300х500 мм) с передачей усилий через опорные колонны сечением 300 х 300 мм на фундаментную плиту здания. Чаша бассейна отделена от плит перекрытий деформационными швами. Чаши малых бассейнов – запроектированы по типу чаши большого бассейна. Расчёты конструкций здания выполнены по программе «Лира» 9.4, «SCAD» v.11.2, в конечно-элементной модели с учётом совместной работы здания фундаментов и основания, огнестойкость конструкций подтверждена расчётом. Уровень ответственности здания спортивного комплекса без трибун – 2 (нормальный). Срок службы здания принят не менее – 50 лет. За отметку 0,000 принята отметка пола здания, соответствующая абсолютной отметке 29.73 м. Фундамент запроектирован из монолитного железобетона на естественном основании в соответствии с данными инженерно – геологических изысканий. Фундамент – плита из монолитного железобетона толщиной 600 мм. Бетон B25, W6, F100, рабочая арматура А-III. Абсолютная отметка подошвы фундамента - 25.90 м, на пониженном участке – 24.70 м. Среднее давление в основании фундаментной плиты – 0,58 кгс/см2. Подготовка под фундамент - из слоя монолитного бетона В7,5 толщиной 100 мм по слою щебня толщиной 450 мм. Основание фундамента – насыпные среднепучинистые грунты (ИГЭ1.1), состоящие из пылеватых плотных песков с е = 0,55, Е = 280 кгс/см2, φII = 34°. Подземные воды вскрыты на абсолютной отметке 25.90 – 25.30 м. Максимальный уровень грунтовых возможен на абсолютной отметке 26.70 м. Грунтовые воды слобоагрессивны по содержанию агрессивной углекислоты по отношению к бетону нормальной проницаемости. Для защиты здания от грунтовых вод и сырости предусмотрено: подземные конструкции из бетона W6; устройство рулонной гидроизоляции под фундаментной плитой из двух слоёв техноэласта, с защитной стяжкой толщиной 50 мм; холодные стыки бетонирования – с гидрошпонками. Расчётная осадка фундамента спортивного комплекса – 2,1см, крен – 0,00005. Конструктивная схема котельной - рамная. Рамы – стальны , однопролётные (пролёт 5 м), односкатные, с шагом 6 м. Сталь С245. Рамы - из гнуто-сварных профилей замкнутого сечения. Стойки рам – с жёстким креплением к фундаменту. Узел сопряжения стоек с балками усилен подкосом. Прогоны – из прокатных швеллеров длиной 6,0 м с шагом 1,25 м. Элементы фахверка и балки покрытия - из гнуто-сварных профилей замкнутого сечения. Наружные стены – из сэндвич-панелей толщиной 100 мм горизонтальной навески. Цоколь – из полнотелого кирпича М100 толщиной 250 мм, с утеплением и с облицовкой профлистом. Покрытие – из сэндвич-панелей толщиной 100 мм. Пространственная жесткость и устойчивость здания обеспечивается жёсткостью колонн, жёстко защемлённых в фундаменте и совместной работой рам в двух направлениях с горизонтальными связями жёсткости в покрытии. Дымовая труба - фермового типа с опорной конструкцией в виде треугольной в плане призмы с размерами граней 1,2 м, высотой 12 м, с креплением двух газоходов вдоль граней с внешней стороны. Газоходы – трубы из нержавеющей стали диаметром 300 мм. Стойки опорной призмы - из прокатных труб диаметром 159 х 5 мм. Элементы решётки - из прокатных швеллеров и уголков. Опорная призма - со стремянкой. Расчёты конструкций здания котельной и несущей фермы выполнены. Уровень ответственности здания котельной – 2 (нормальный) За отметку 0,000 принята отметка пола котельной, соответствующая абсолютной отметке 29.21 м. Фундамент котельной запроектирован из монолитного железобетона на естественном основании в соответствии с данными инженерно – геологических изысканий. Фундамент здания котельной – плита из монолитного железобетона мелкого заложения толщиной 300 мм из бетона B25, W6, F75 и рабочей арматуры А-III, с приямком глубиной до 1,5 м. Абсолютная отметка подошвы фундамента 28.91 м. Среднее давление в основании фундаментной плиты – 0,6 тс/м2 при сопротивлении грунта Rо = 0,8 кг/см2. Грунты в основании фундамента здания котельной до низа приямка заменяются песчаной подушкой толщиной 1,25 м из песка средней плотности с коэффициентом уплотнения 0,95. Фундамент несущей конструкции дымовой трубы - столбчатый высотой 2,2 м (заглубление в грунт на 2,0 м) с размерами в плане 3,5 х 3,5 м. Фундамент - из бетона B25, W6, F75 и рабочей арматуры А-III. Абсолютная отметка подошвы фундамента 27.06 м. Давление под подошвой фундамента - 0,15-6,21 тс/м2. Фундамент резервуара с топливом – сборная железобетонная плита 6 х 3 м толщиной 150 мм на абсолютной отметке низа 25.26 м. Крепление резервуара к плите запроектировано стальными хомутами из полосовой стали толщиной 6 мм, приваренными к закладным деталям плиты. Основание фундамента трубы и резервуара с топливом – насыпные грунты (ИГЭ1.1) состоящие из пылеватых плотных влажных песков с е = 0,55, Е = 280 кгс/см2, φII = 34°. Подготовка под фундаменты - из слоя монолитного бетона В7,5, толщиной 100 мм. Для защиты здания котельной от сырости, а фундаментов от агрессивности грунтов, фундаменты запроектированы из бетона W6. Для защиты цоколя котельной от промерзания торцы фундаментной плиты и отмостка по периметру здания утепляется слоем пеноплекса толщиной 50 мм. Осадка фундамента дымовой трубы 3,5 см. В связи с малой осадкой проектируемых зданий и удалённостью их друг от друга и от существующих зданий строительство запроектировано без негативного влияния. Проектные решения основных несущих конструкций приняты обоснованно, подтверждены расчётами, соответствуют требованиям действующих нормативно - технических документов и могут обеспечить условия для нормальной эксплуатации.
