Архитектурные и объемно-планировочные решения

Запроектировано здание 1 этапа строительства комплекса многофункционального спортивно-развлекательного и торгового комплекса со встроенной автостоянкой (МФК) - Блок А. Здание - прямоугольное в плане, основной объем - одноэтажный с антресолью, без подвала. Основные входы в здание запроектированы с трех сторон. Вход с западной стороны запроектирован в 2-этажном цилиндрическом объеме. Размеры здания в крайних осях 228,00 х 72,00 м. Максимальная высота основного объема здания от планировочной отметки земли до конька - 8,9 м, максимальная высота объемов входных групп от планировочной отметки земли до парапета – 12,35 м. За относительную отметку 0,000 принят уровень чистого пола первого этажа, соответствующий абсолютной отметке 16.20. В здании МФК предусмотрено размещение спортивных, торговых и развлекательных зон. На отметке 0,000 запроектированы: спортивная зона, зона развлечений, арендные торговые залы, загрузочные, помещения для хранения спортивного инвентаря, столовая, гардеробы, санузлы и душевые для посетителей и для персонала, подсобные помещения, технические помещения. На антресоли на отметке +3,600 предусмотрена зона отдыха. В цилиндрическом объеме основного входа с западной стороны запроектировано: на отметке 0,000 - встроенная автостоянка на 2 автомашины и технические помещения, на отметке +3,600 - административные помещения со свободной планировкой и санузлы. Высота помещения автостоянки 3,4 м до выступающих конструкций. Высота помещений основного объема – 6,700 м, высота помещений под антресолью – 3,350 м, высота административных помещений - 7,4 м. Для сообщения между первым этажом и зонами отдыха на антресоли запроектировано 11 открытых лестниц. Для сообщения между первым этажом и административными помещениями предусмотрено: одна открытая лестница и две лестничные клетки типа Л1 и Л2. Наружные стены основного объема - из сэндвич-панелей «АРМАКС», входных зон – из стеклоалюминиевых конструкций. Покрытие – из профилированного настила по стальным балкам. Кровля основного объема – из кровельных сэндвич-панелей «АРМАКС». На кровле предусмотрены технологические площадки из металлического перфорированного листа для размещения инженерного оборудования. Кровля над входными зонами – рулонная. Водосток – наружный организованный. Внутренние стены и перегородки - из газобетонных блоков и гипсокартонных листов по металлическому каркасу с заполнением минераловатными плитами; в помещениях с влажным режимом - из влагостойких гипсокартонных листов с облицовкой керамической плиткой. Оконные блоки и витражные блоки – из металлопластиковых профилей с заполнением двухкамерными стеклопакетами. Внутренняя отделка выполняется в соответствии с функциональным назначением помещений. Проектной документацией предусмотрено обеспечение доступности здания МФК для маломобильных групп населения. Ширина дверных полотен принята не менее 0,9 м. Запроектированы санитарные узлы с универсальной кабиной. На участке сопряжения тротуара с проезжей частью предусмотрен пониженный поребрик высотой не более 4 см. Для личного автотранспорта инвалидов зарезервированы места на открытой парковке.

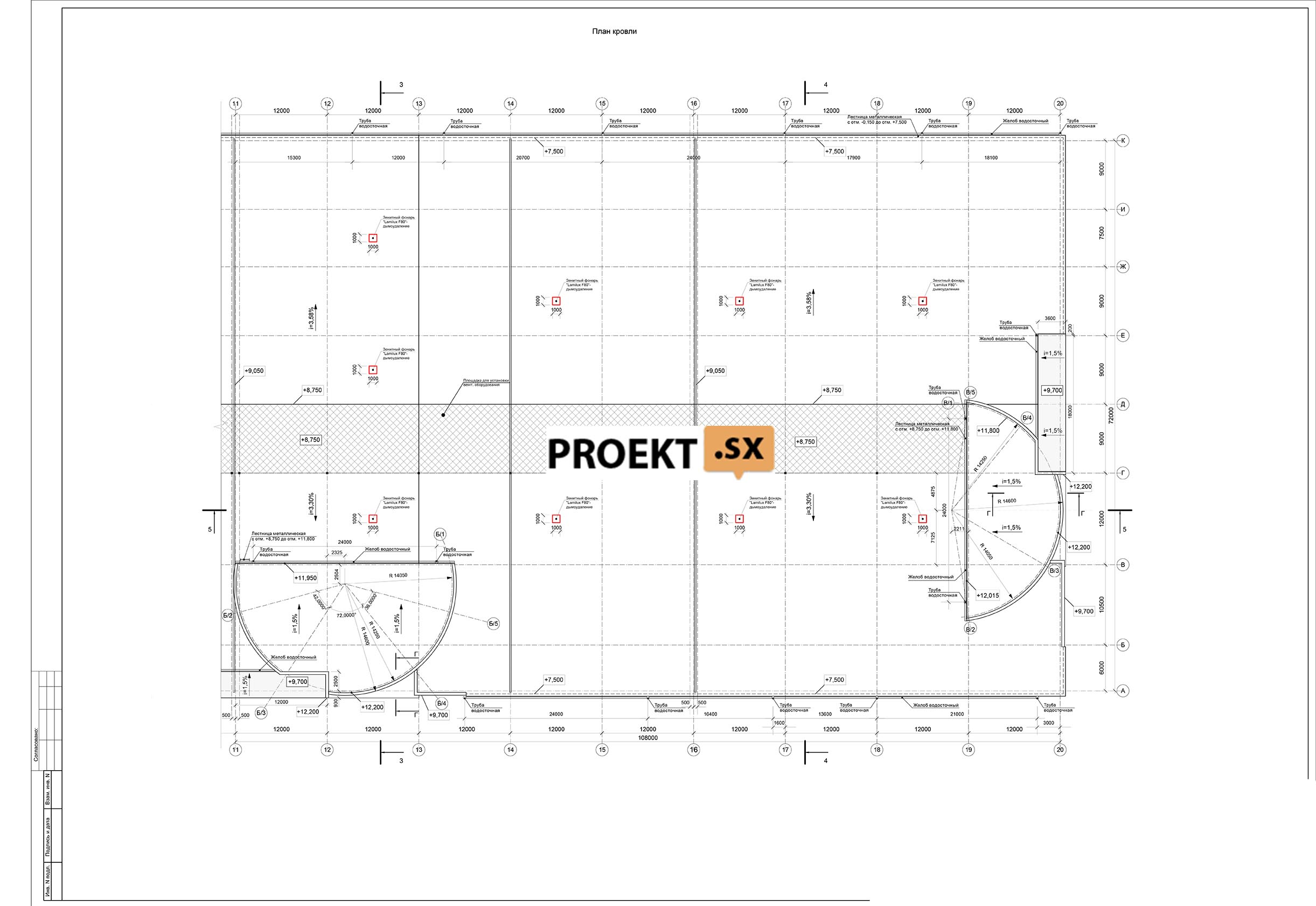

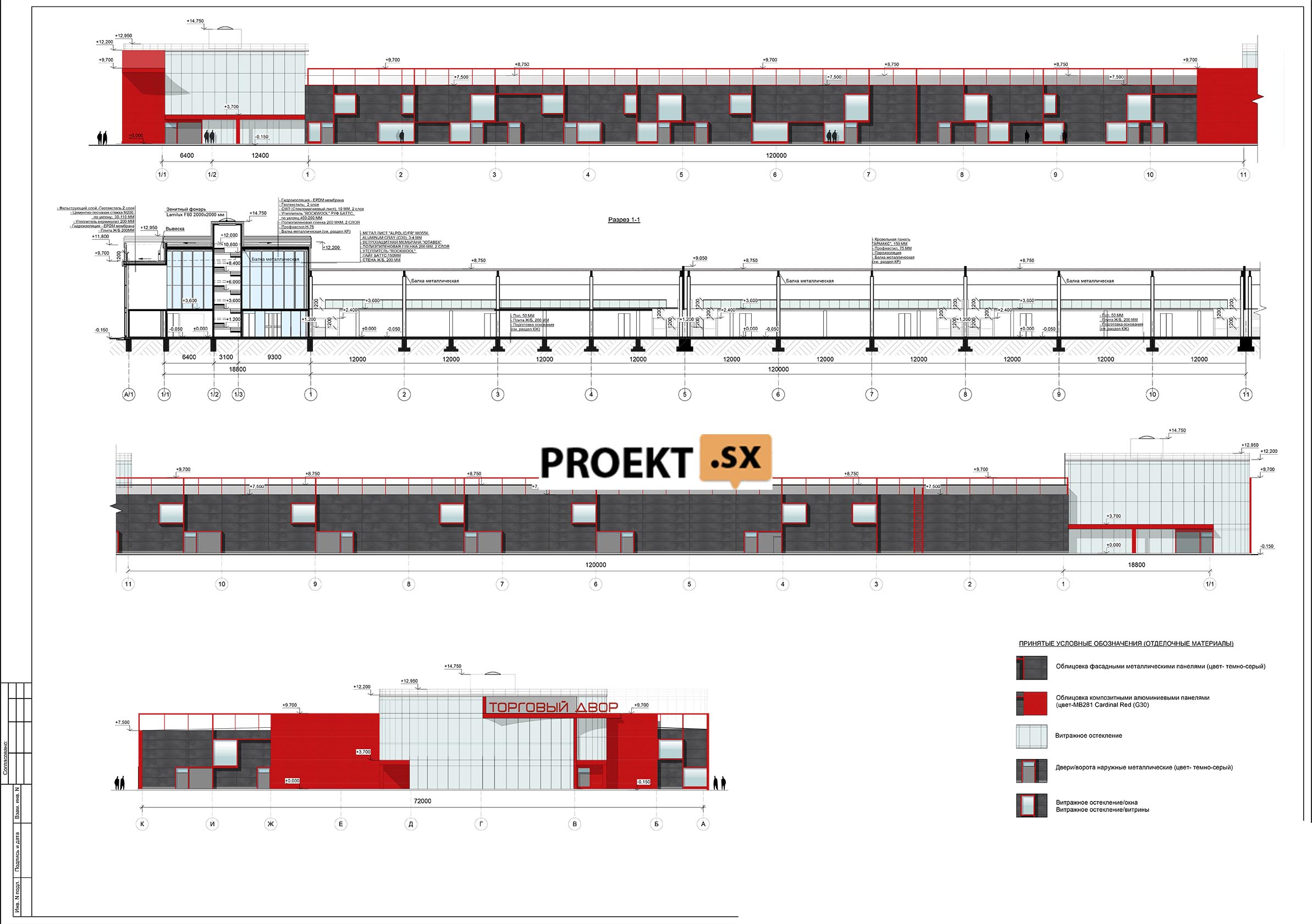

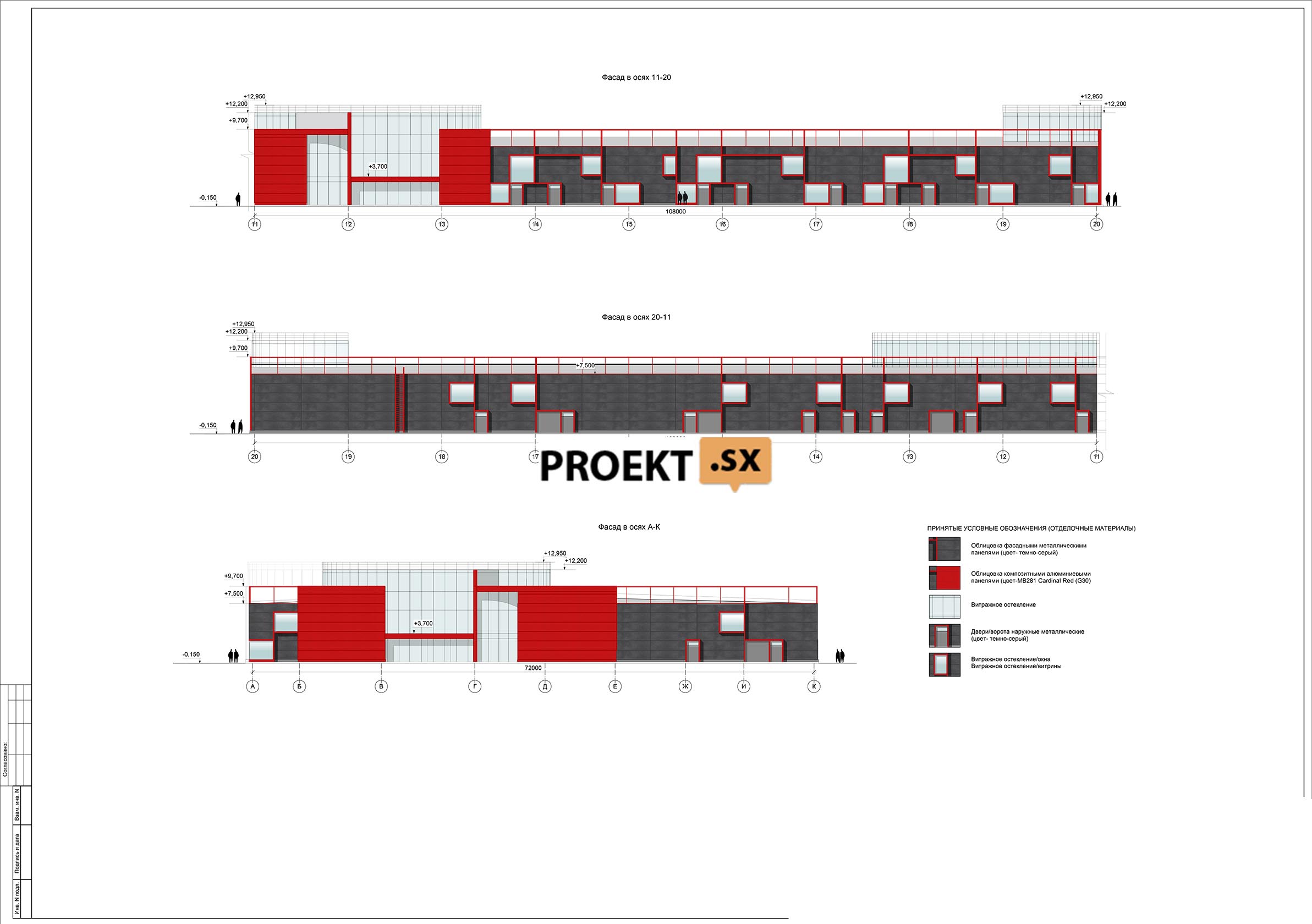

Внешний и внутренний вид объекта. Пространственная, планировочная и функциональная организация объекта.

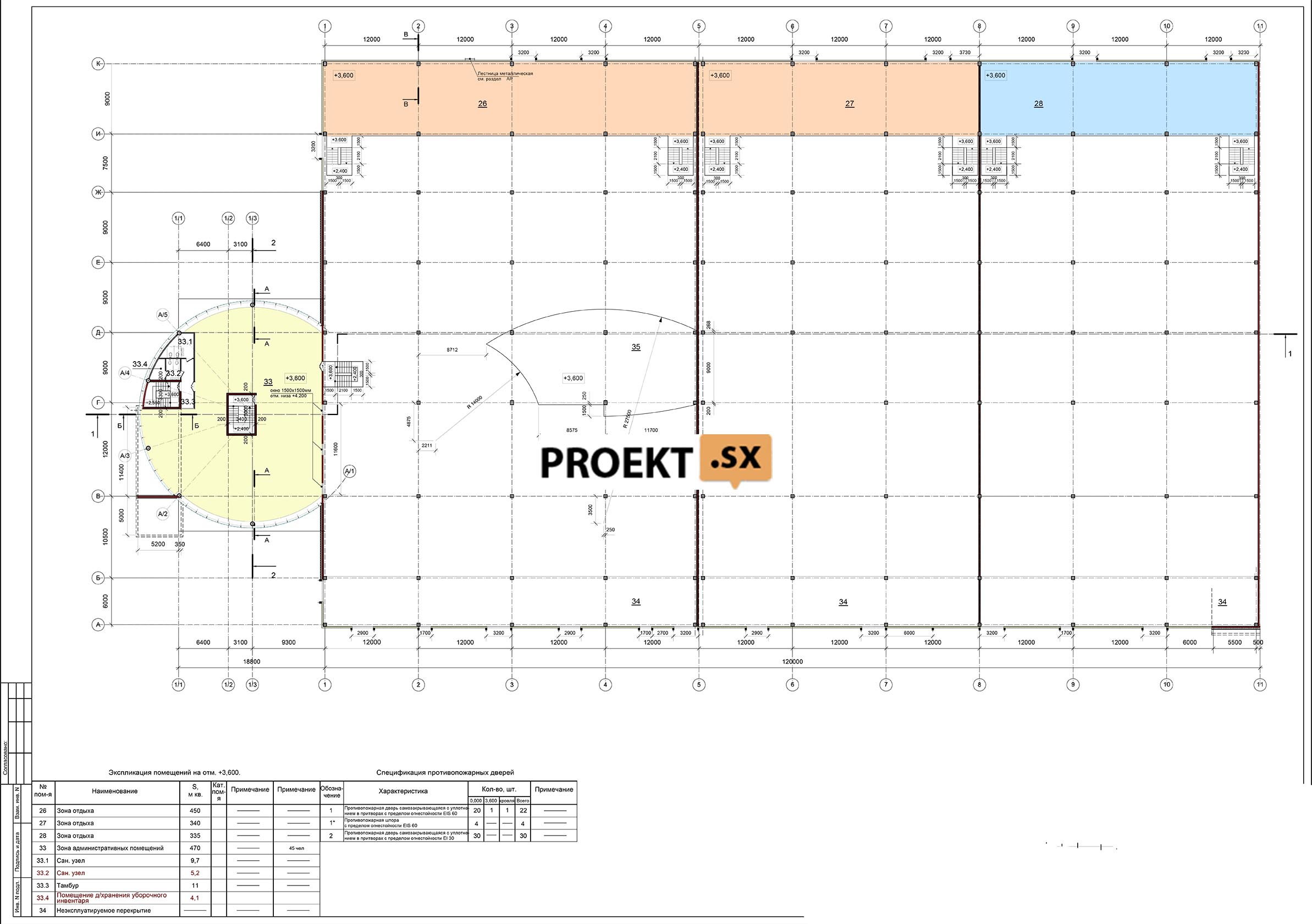

На участке 6,2336 га предполагается строительство многофункционального спортивно-развлекательного и торгового комплекса со встроенной автостоянкой. Блок А располагается в северо-западной части участка. Внешний вид здания – прямоугольное в плане сооружение; входные группы выполнены в виде сложных цилиндров с устройством вывесок на козырьках. Внутренняя организация пространства вытекает из функционального назначения объекта: -Объект разделен на зоны в соответствии со своим функциональным назначением (спортивно-развлекательную и зону торговли непродовольственными товарами. Выделена общественная зона для удобного передвижения посетителей внутри комплекса. - Выделена зона встроенной автостоянки и технических помещений. Обеспечен максимально комфортный доступ со стороны подходов/подъездов к зданию. Выделены тамбуры и помещения загрузочных, над которыми запроектирован 2-й уровень на отметке +3.600 В осях 1-20;А-Б он представляет собой неэксплуатируемое перекрытие; в осях 1-20;И-К на 2-ом уровне/антресоли расположены: зона отдыха, зона административных помещений, wi-fi зона, интернет, с размещением киосков по продаже продуктов питания до 10 м2. В осях 3-5;Г-Д, 13-14;Г-Ж, 16-18;Г-Д перекрытие выполняет декоративную функцию: архитектурные формы.

Конструктивные решения
Проектируемое здание одноэтажное, имеет прямоугольную форму в плане с тремя встройками из цилиндрических объемов. Вдоль всей длины здания запроектированы встроенные антресоли. Подвал не имеется. Габаритные осевые размеры здания 72,0×228,0 м. Здание разделено деформационными швами на 4 блока. Высота прямоугольной части здания в коньке - 8,750 м; высота цилиндрических объемов – 12,050 м. Конструктивная схема здания – рамно-связевой каркас, с монолитными железобетонными колоннами и стальным покрытием. Жесткость здания обеспечивается жесткой заделкой колонн в фундамент, железобетонным каркасом в местах антресолей, железобетонными стенами и жесткостью колонн. Расчетная длина колонн принята с коэффициентом 2 в плоскости и из плоскости рамы. Вертикальные связи между колоннами в пределах температурного блока не требуются. Фундаменты – столбчатые и ленточные, монолитные железобетонные. В качестве несущего слоя ленточного фундамента принят ИГЭ 2 (суглинки твердые), подстилаемый слоем ИГЭ 3 (суглинки полутвердые). Глубина заглубления всех фундаментов от уровня дневной поверхности составляет 1,7 м, а абсолютная отметка подошвы фундамента равна +14,300 м. Расчетное сопротивление грунта основания составляет R=300 кПа. В случае обнаружения насыпного грунта (ИГЭ 1) в основании фундаментов необходимо выбрать его полностью и заменить щебеночной подготовкой (щебень марки М300, фракции 20-40 мм по ГОСТ 8267 - 93). Расход щебня определяется по факту. Под всеми фундаментами предусмотрена подготовка из бетона класса В10 толщиной 100 мм. Для защиты бетона от коррозии боковые поверхности фундамента обмазать битумно-полимерным составом типа "СЛАВЯНКА-изоляционная" толщиной не менее 2 мм. Материал фундаментов – бетон класса В25, F150, W6, арматура класса А500С по ГОСТ Р 52544-2006, А240 по ГОСТ 5781-82. Основание пола – монолитная железобетонная плита толщиной 200 мм, по подготовке из бетона класса В10 толщиной 100 мм. На строительном участке под всем зданием насыпной слой грунта (ИГЭ 1) полностью выбирается и заменяется песком средней крупности, отсыпаемой с послойной трамбовкой. Армирование плиты пола выполняется верхней и нижней сеткой из арматуры ø12 А400 с ячейкой 200х200 мм. Материал силового пола – бетон класса В25, F150, W6, арматура класса А400 по ГОСТ 5781-82. Колонны – монолитные, железобетонные диаметром 500 мм, квадратные 400х400 мм и прямоугольные 400х500 мм. Шаг колонн вдоль буквенный осей для одноэтажного объема составляет 12.0 м, в местах антресолей – 6.0 м. Шаг колонн вдоль цифровых смешанный и равен 7.5, 9.0 и 12,0 м. Материал колонн – бетон класса В25, арматура класса А500С по ГОСТ Р 52544-2006, А240 по ГОСТ 5781-82. Перекрытие антресолей на отм.+3,600 в осях 1-20/А-Б безбалочное, монолитное железобетонное, толщиной 200 мм. Материал – бетон класса В25, арматура класса А500С по ГОСТ Р 52544-2006, А240 по ГОСТ 5781-82. Перекрытие антресолей на отм.+3,600 в осях 1-20/И-К балочное, монолитное железобетонное, толщиной 180 мм. Сечение второстепенных балок составляет с учетом толщины плиты 400х400 мм, а главных балок 500х500 мм. Материал – бетон класса В25, арматура класса А500С по ГОСТ Р 52544-2006, А240 по ГОСТ 5781-82. Покрытие представляет собой уложенный по стальным балкам профилированный настил. Стальные балки опираются шарнирно на стальные стойки, которые в свою очередь жестко соединены с железобетонными колоннами. В качестве второстепенных балок приняты прокатные двутавры №30Б1 и №40Б2, главных балок - двутавры №40Б2 и №60Б2. Настил покрытия – профилированный лист высотой 75 мм. Расчетная схема профлиста – трехпролетная неразрезная балка. Профилированный лист является диафрагмой жесткости обеспечивающей, вместе со стальными балками в уровне верха колонн, неизменяемость горизонтального диска покрытия. Крепление профнастила к балкам покрытия выполняется самонарезающимися винтами с уплотнительными шайбами в каждой волне. Стыки профлистов располагаются на балках. Кровля над прямоугольной частью здания – кровельные сэндвич-панели фирмы АРМАКС, уложены поверх стального профилированного настила Н75-750-0,8. Данное решение продиктовано с целью обеспечения требуемой огнестойкости Е45 для кровельной сэндвич-панели. Кровля над встроенными объемами в виде усеченных цилиндров – мягкая рулонная. Гидроизоляционный слой – ПВХ мембрана ROCKbarrier. Утеплитель – минераловатные плиты Rockwool РУФ БАТТС толщиной 150 мм. Разуклонка кровли выполняется за счет керамзитовым гравием, пролитой сверху цементно-песчаным раствором. Парапет – металлические алюминиевые или оцинкованные металлические стойки и поручни. Лестничные марши – металлические и железобетонные. Перегородки – самонесущие газобетонные толщиной 200 мм; - гипсокартонные по каркасу толщиной 100…150 мм. Двери - противопожарные по ГОСТ Р 53307-2009; - из стеклоалюминиевых конструкций. Наружные ограждающие конструкции – стеновые сэндвич-панели фирмы АРМАКС; - входные группы из стеклоалюминиевых конструкций; - окна двухкамерные стеклопакеты (алюминиевые или стеклопластиковые).
