Архитектурные и объемно-планировочные решения

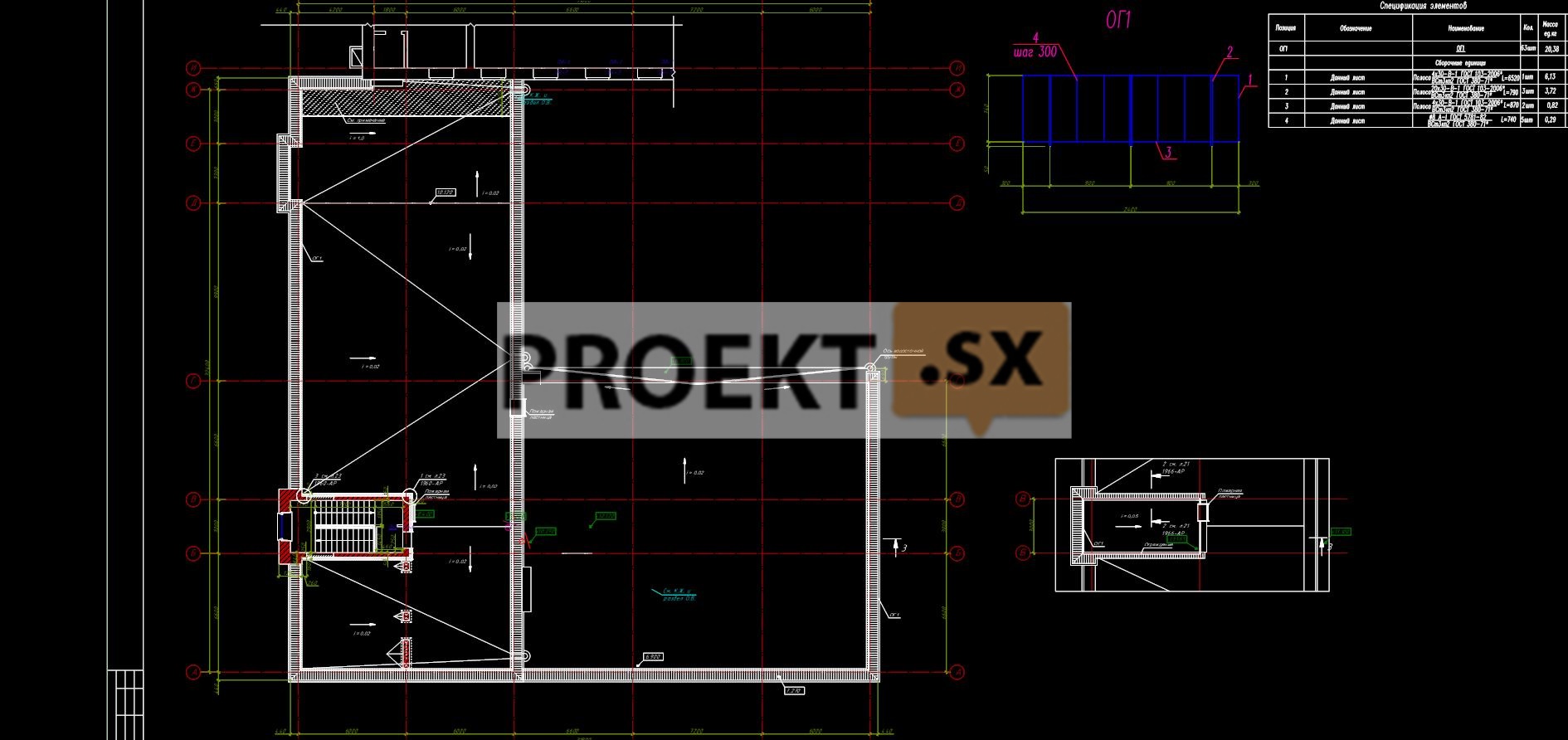

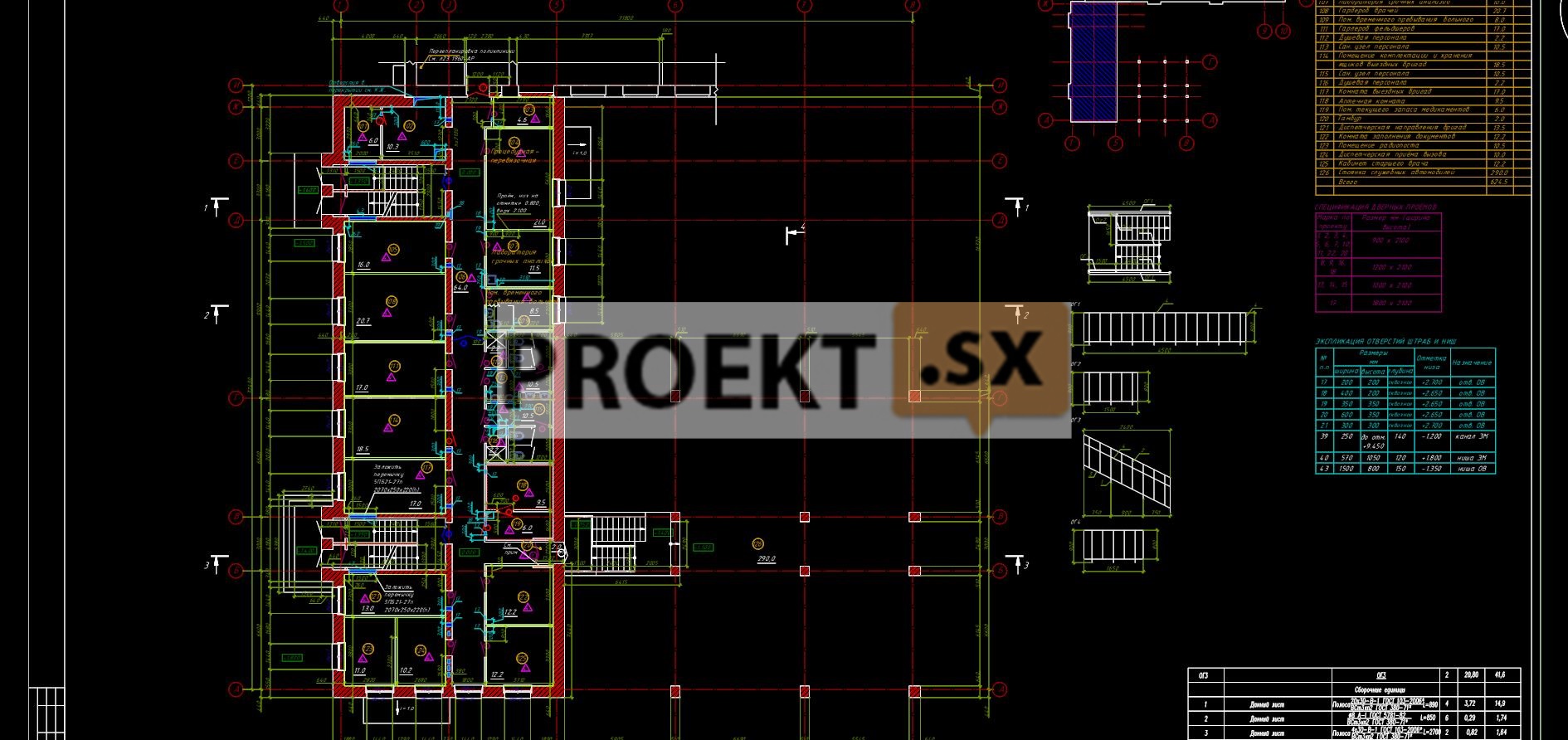

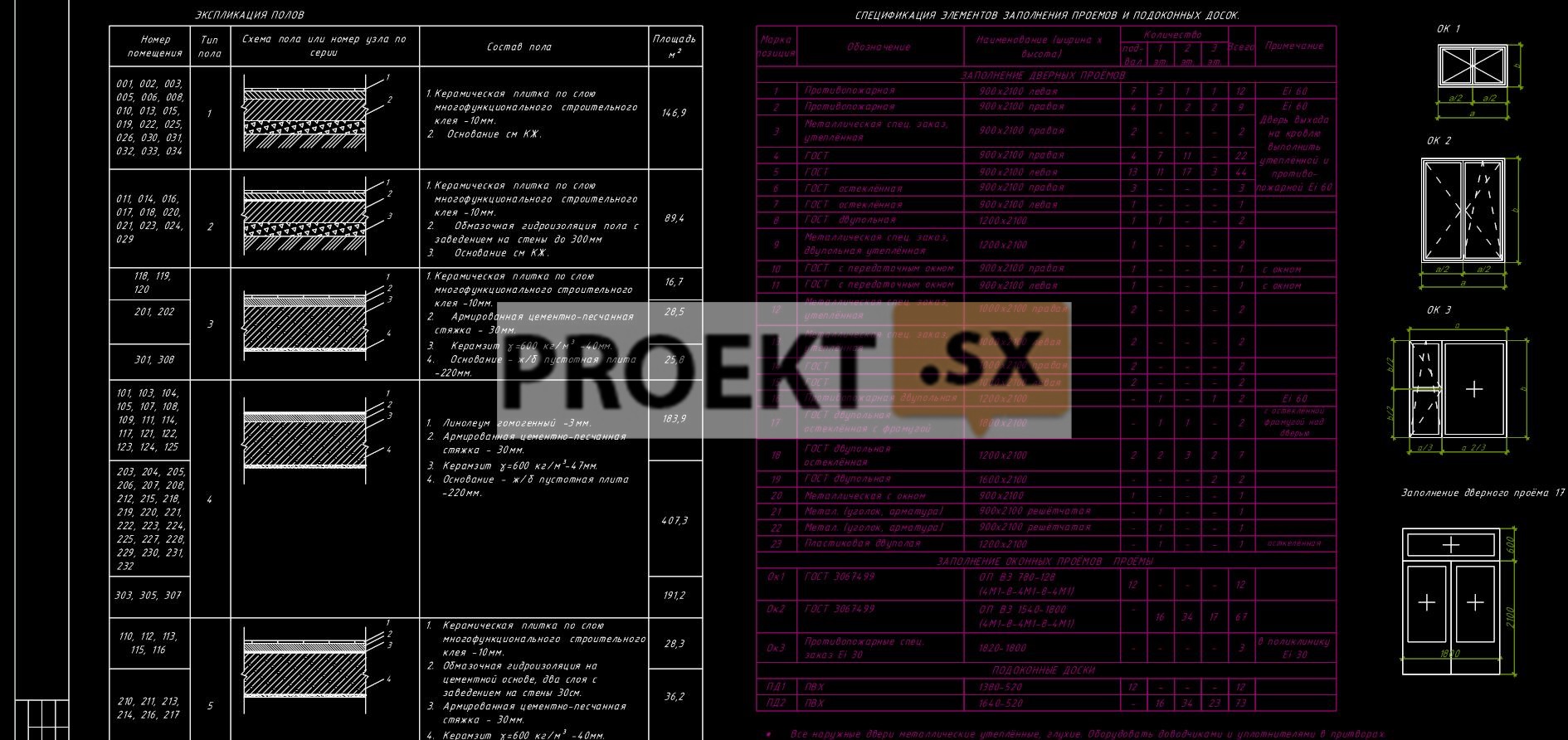

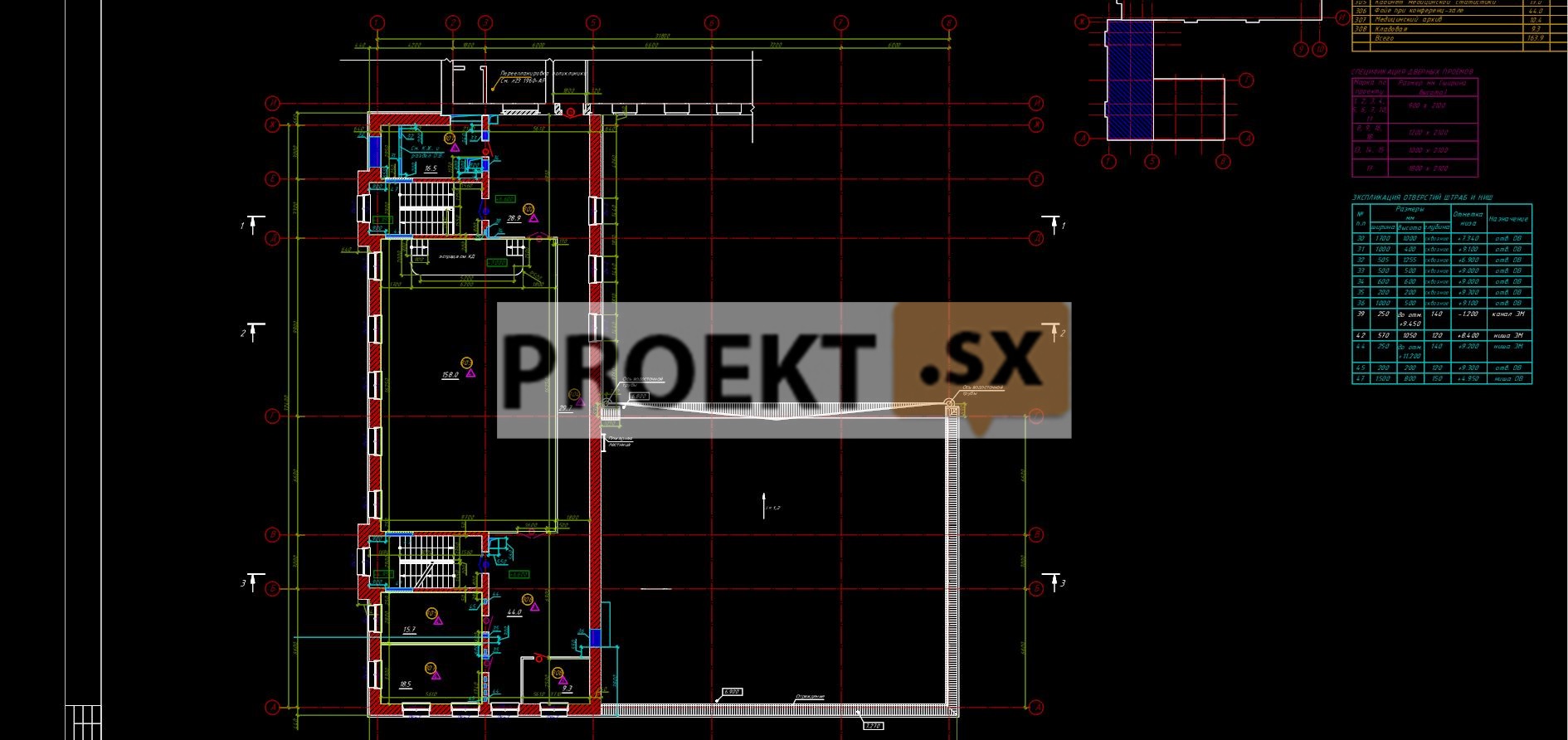

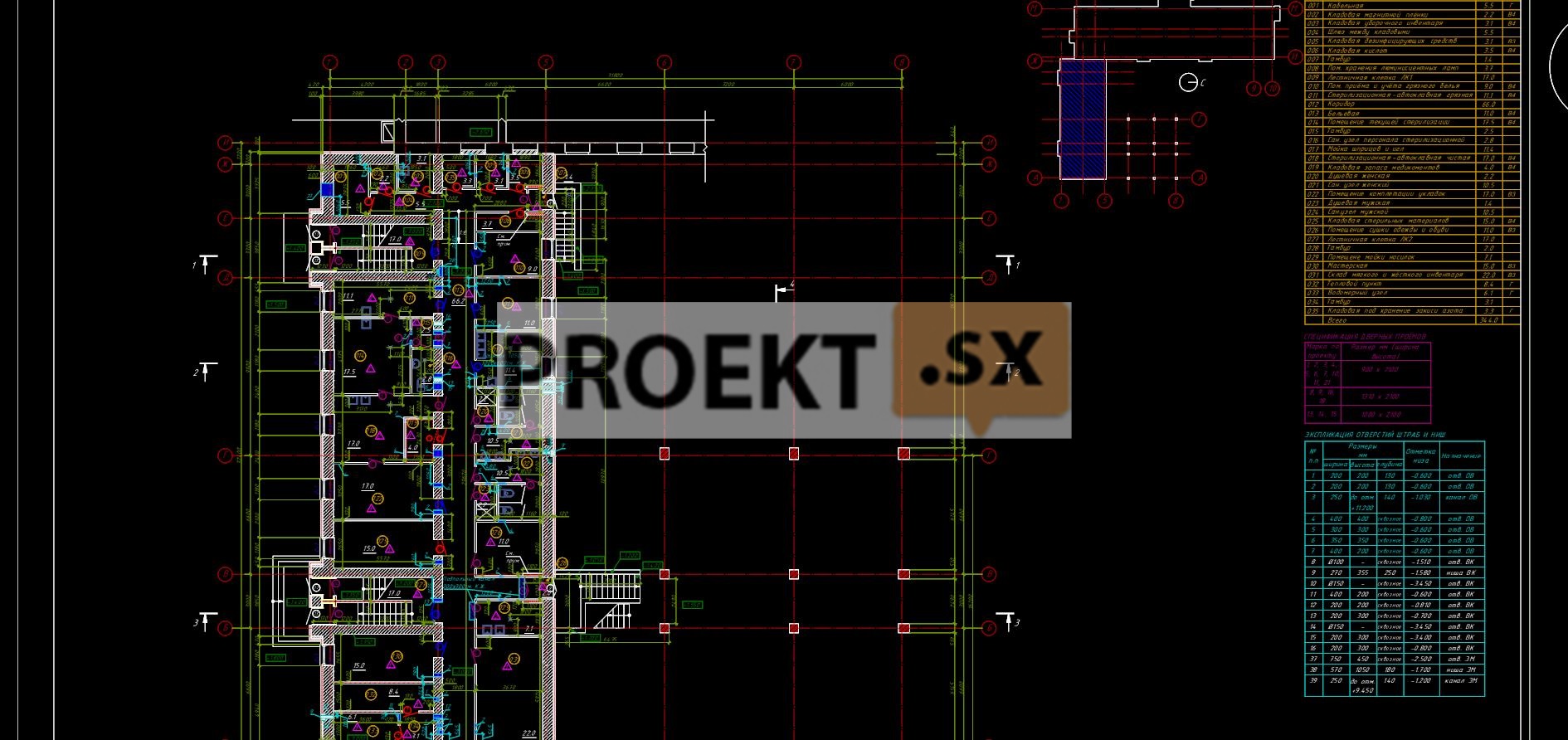

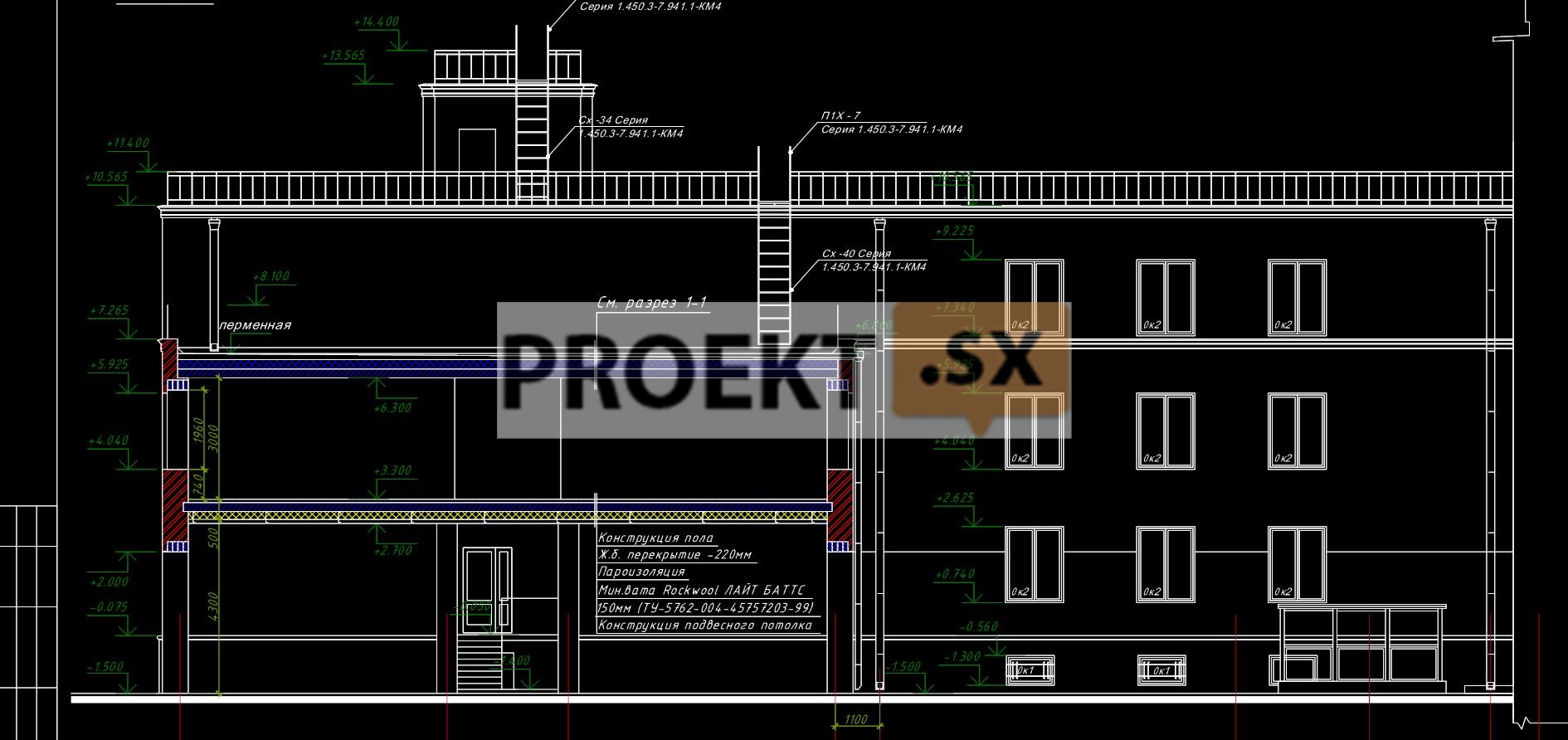

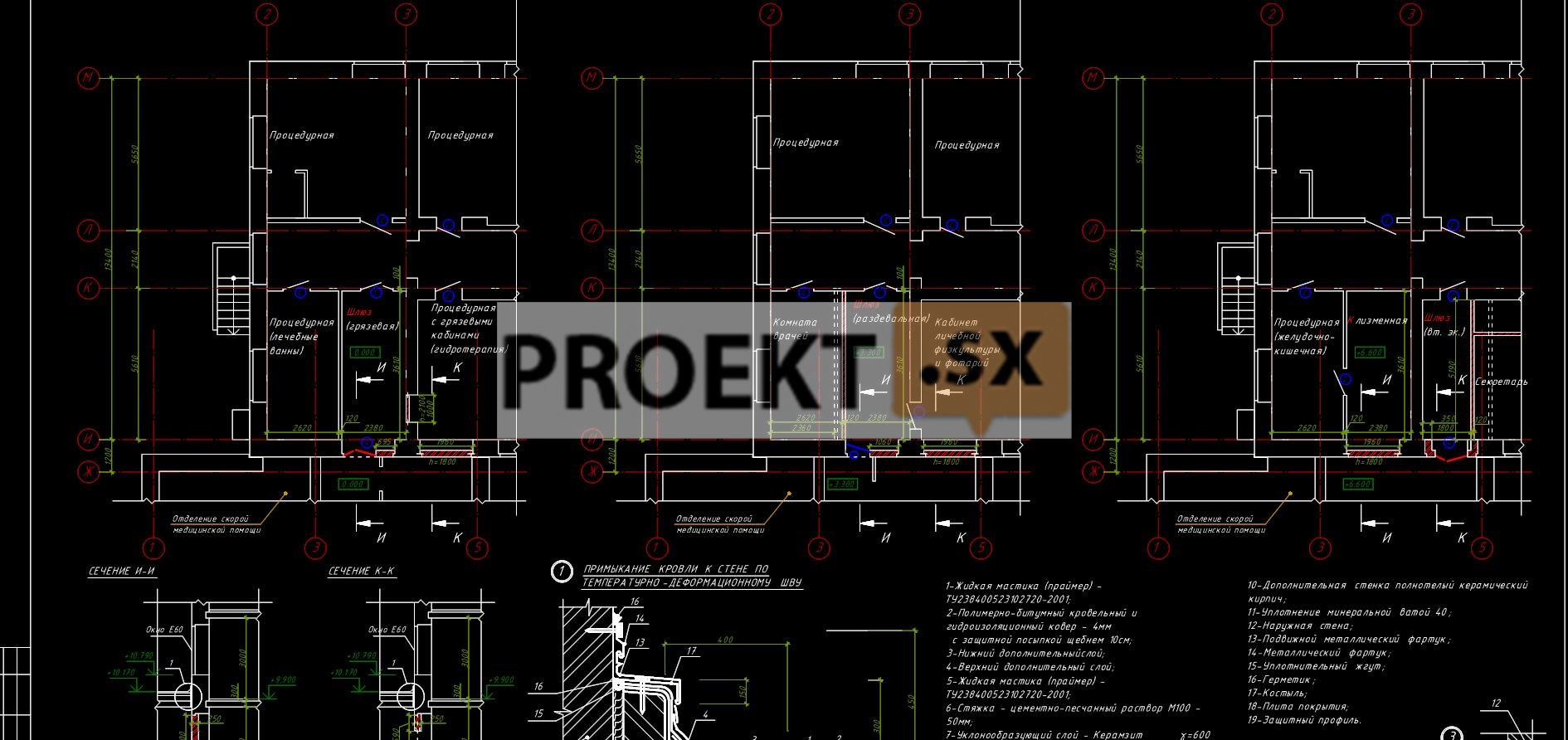

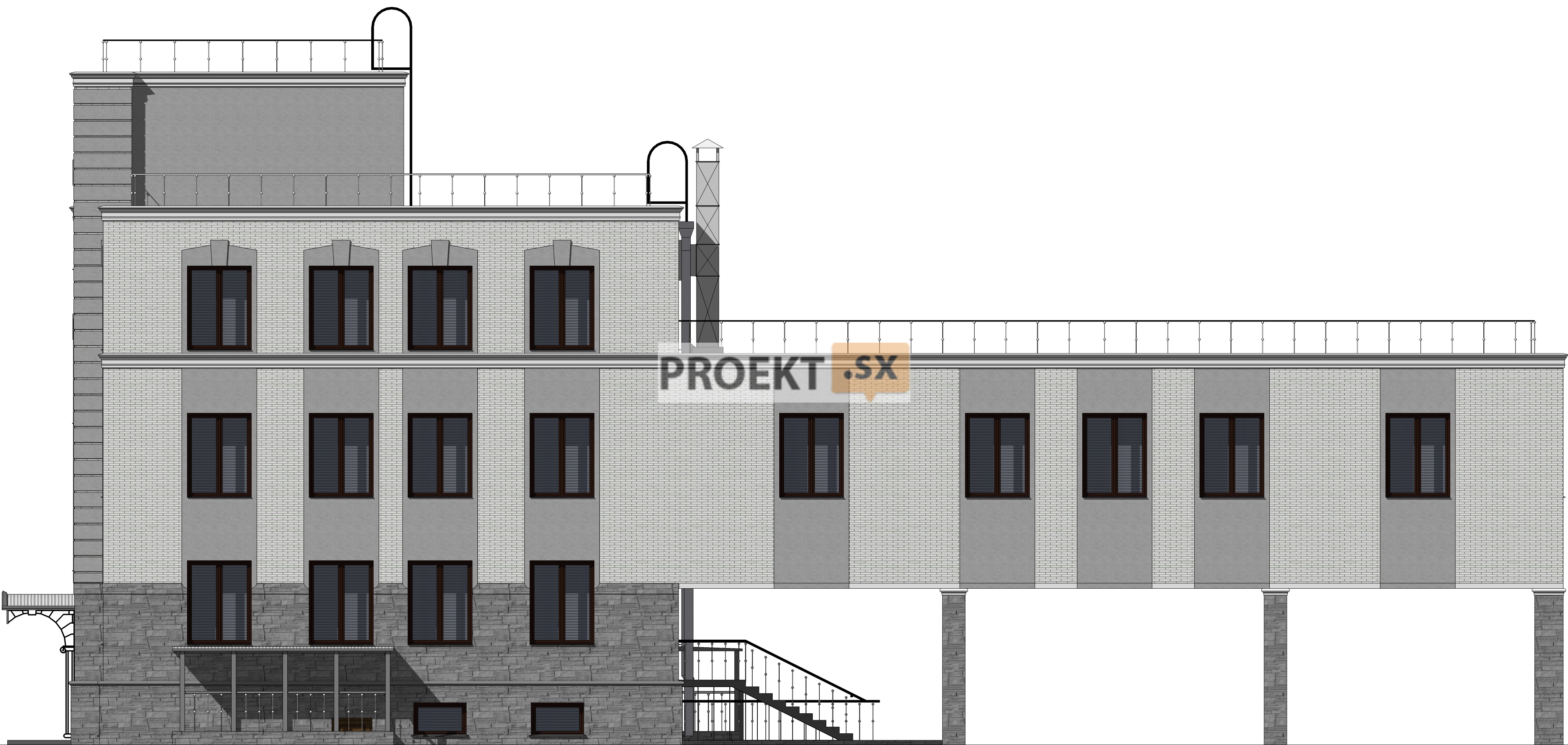

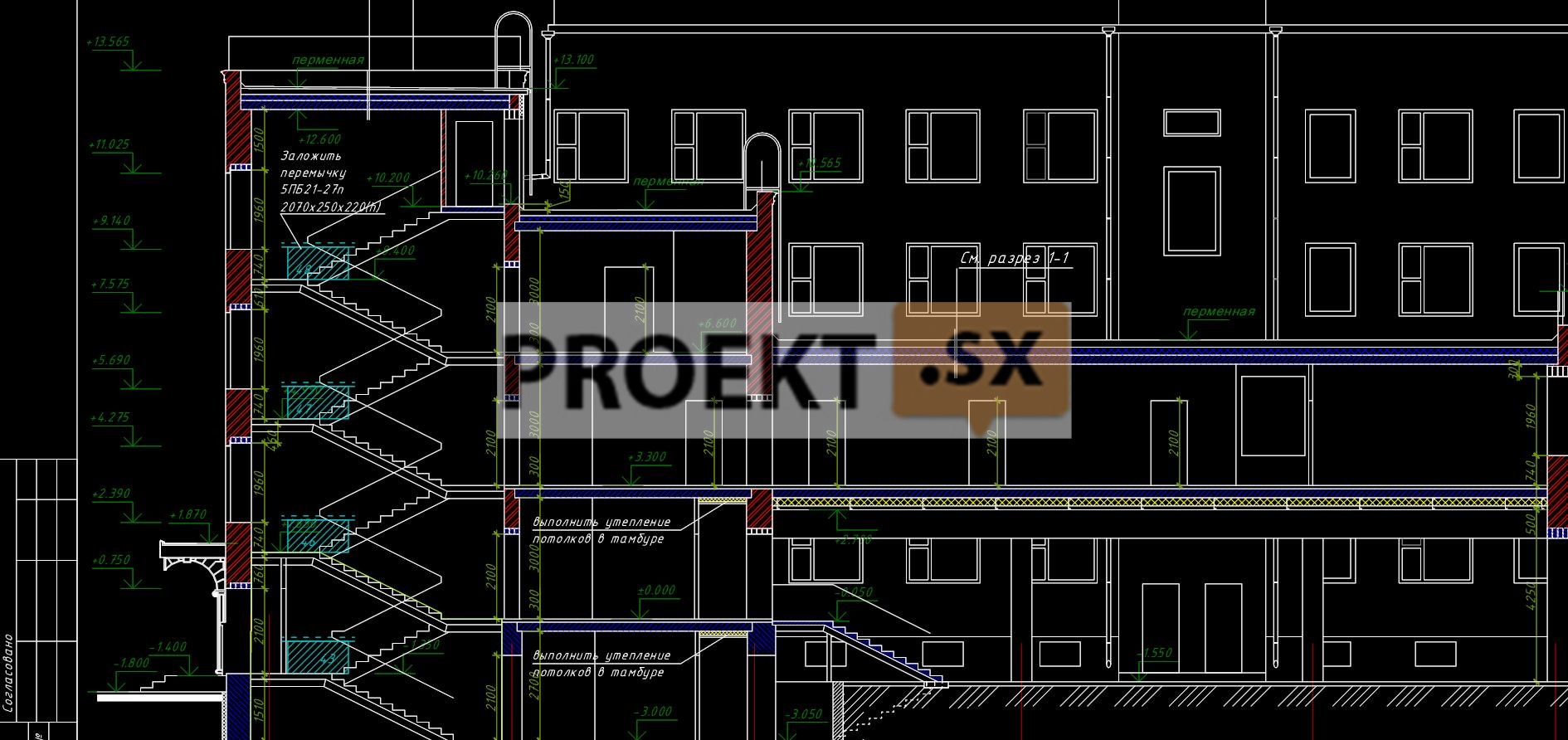

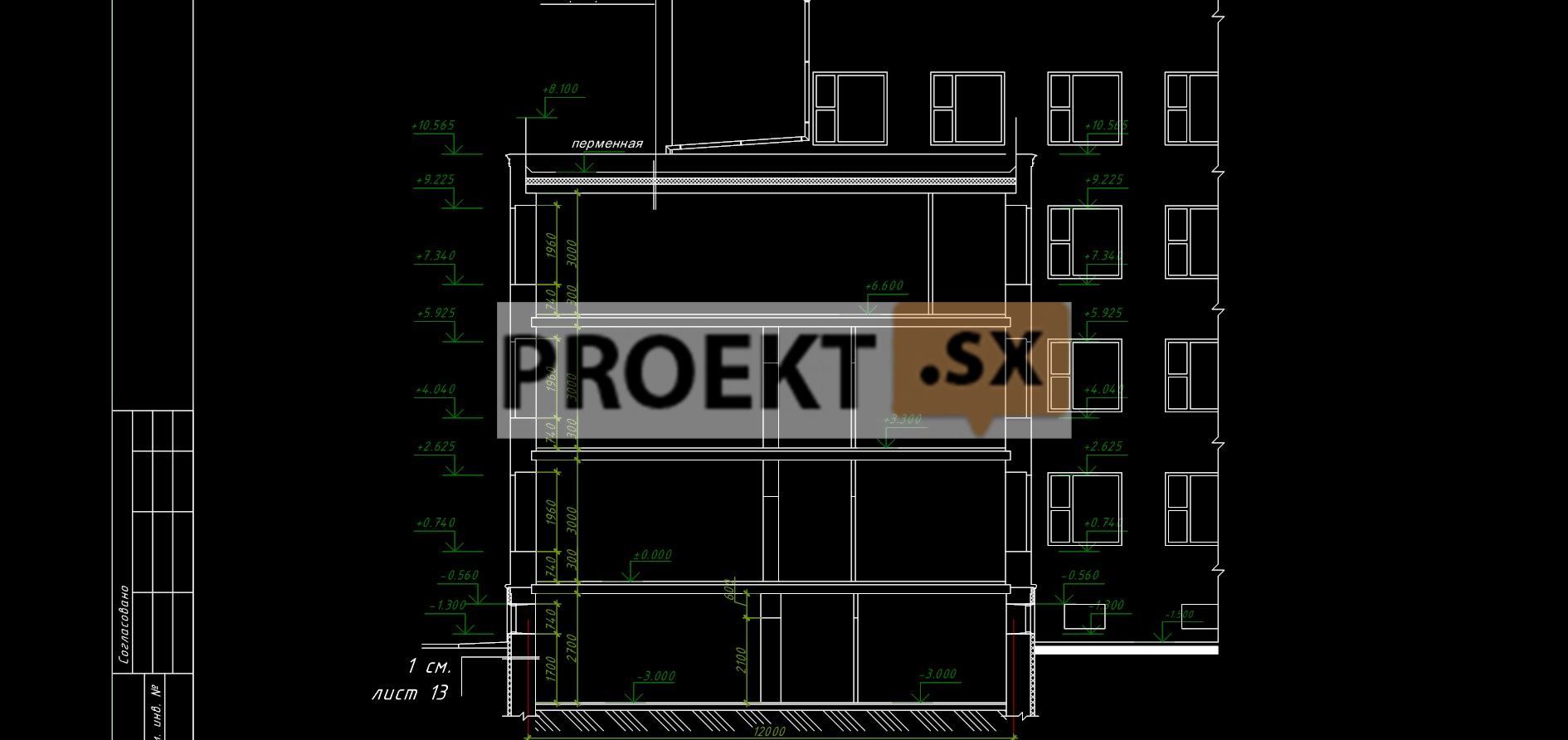

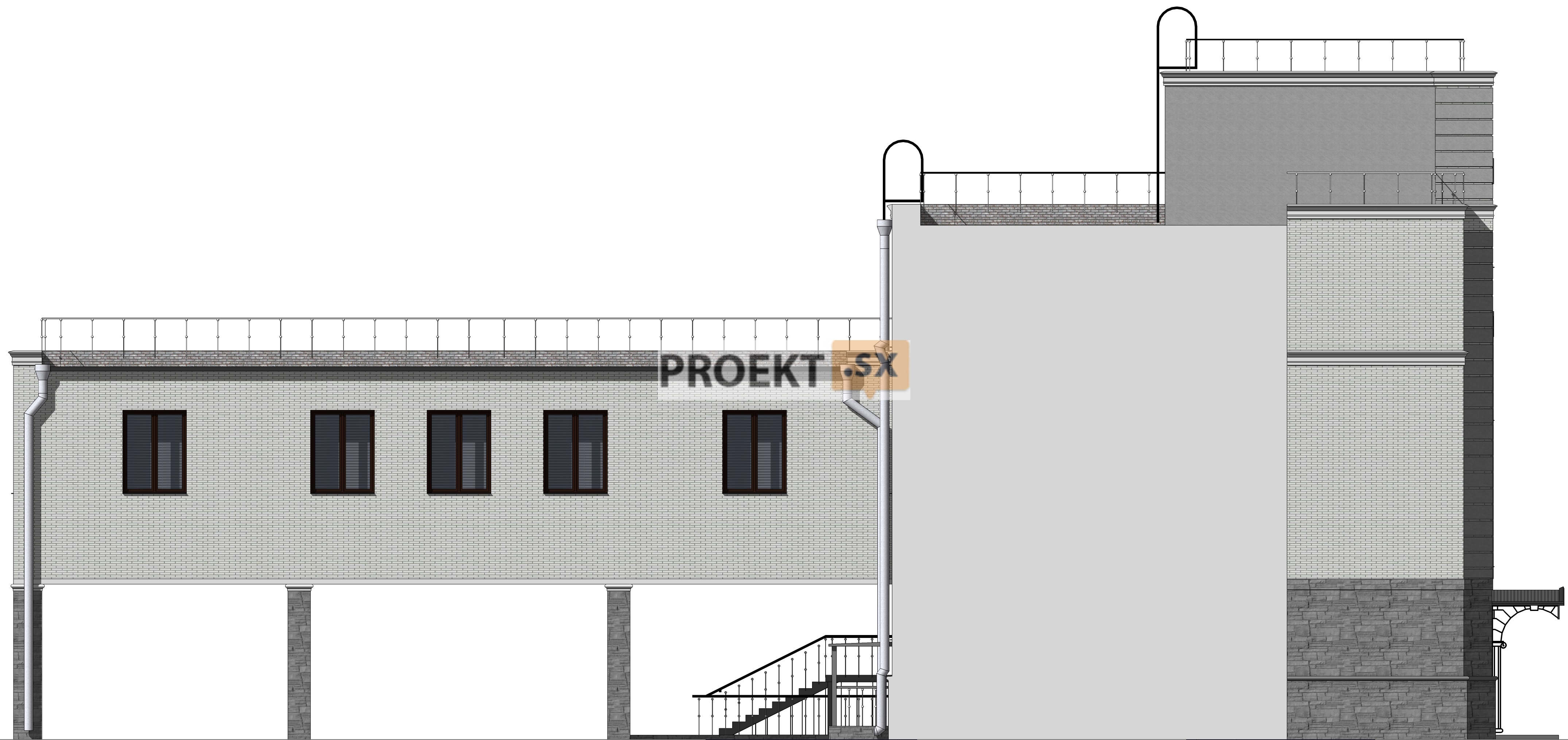

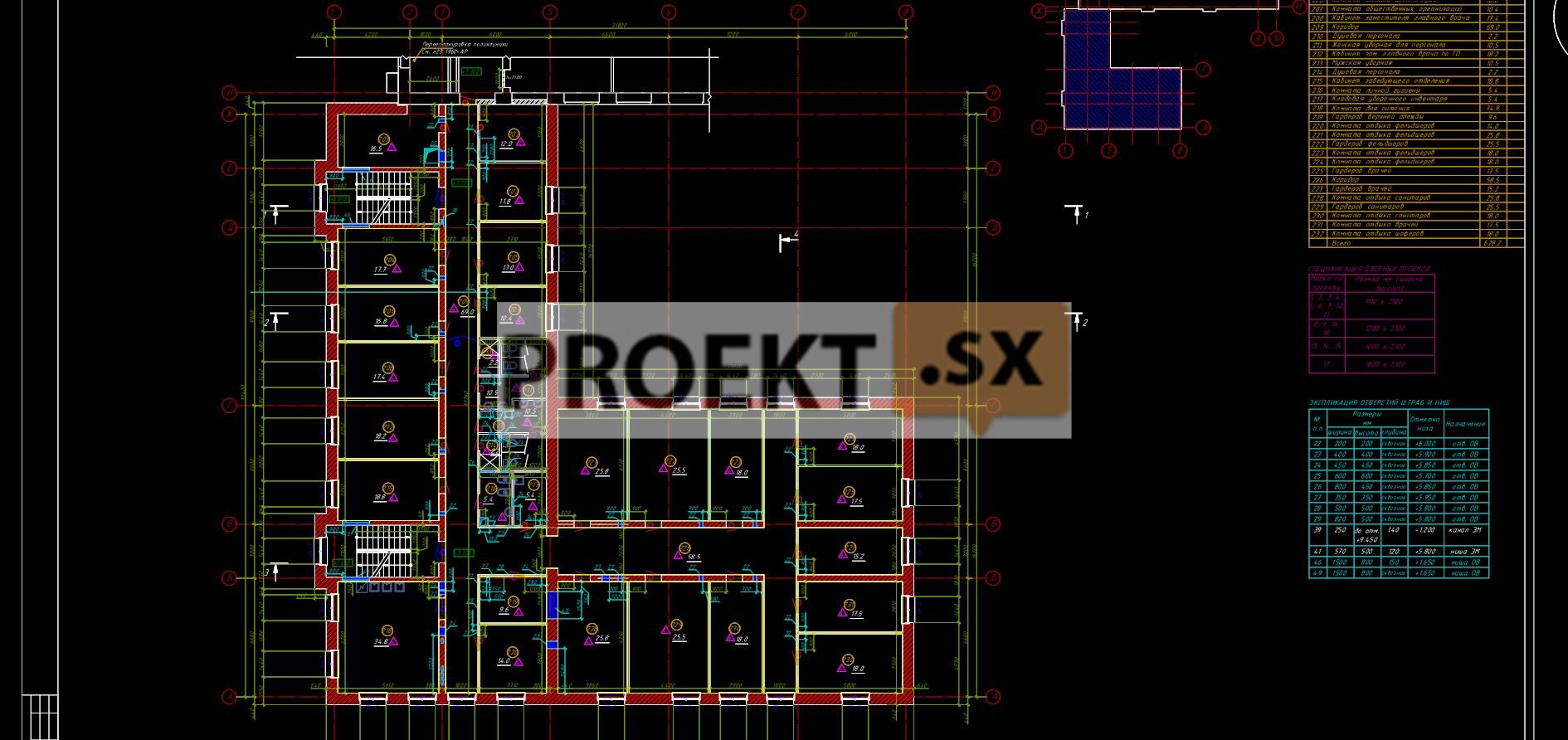

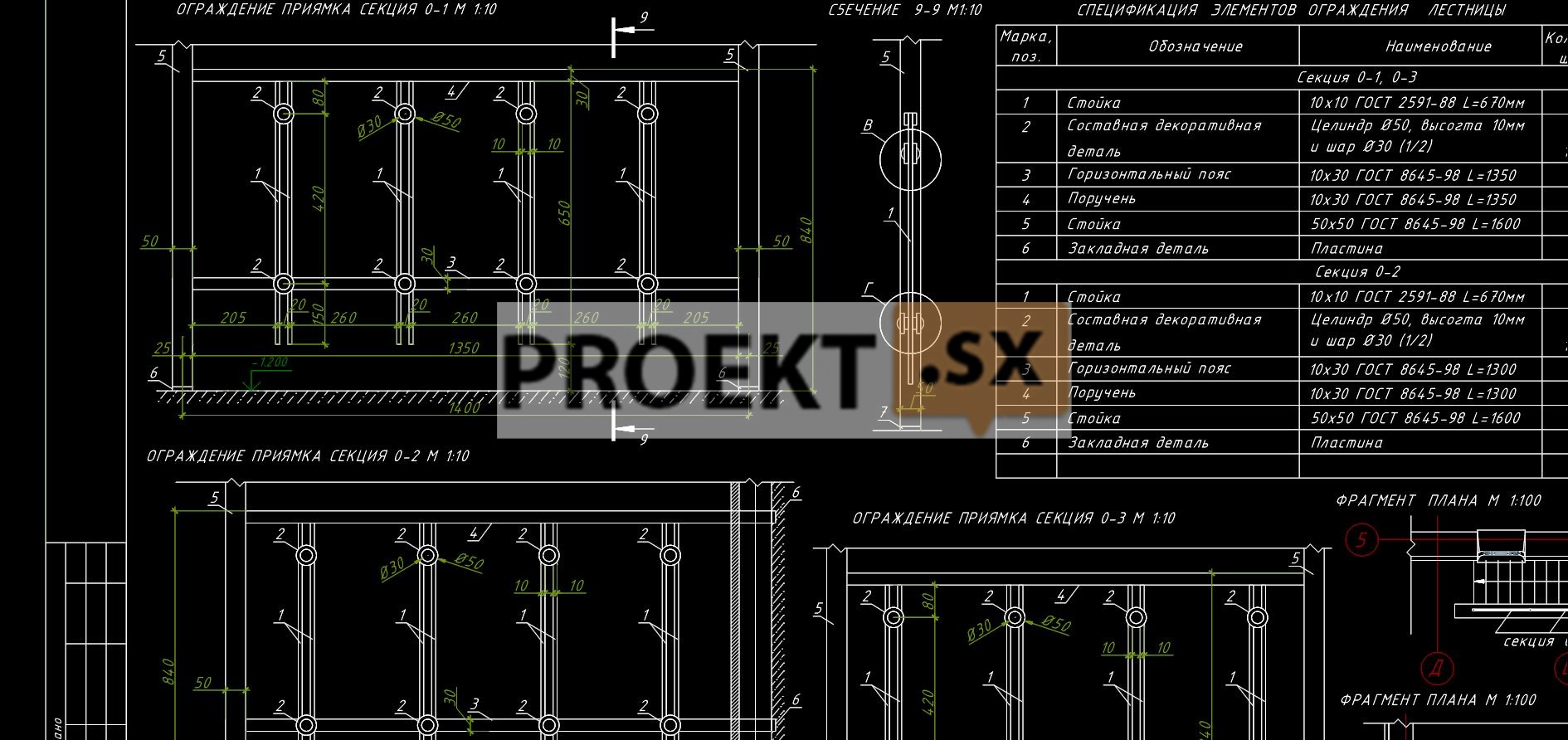

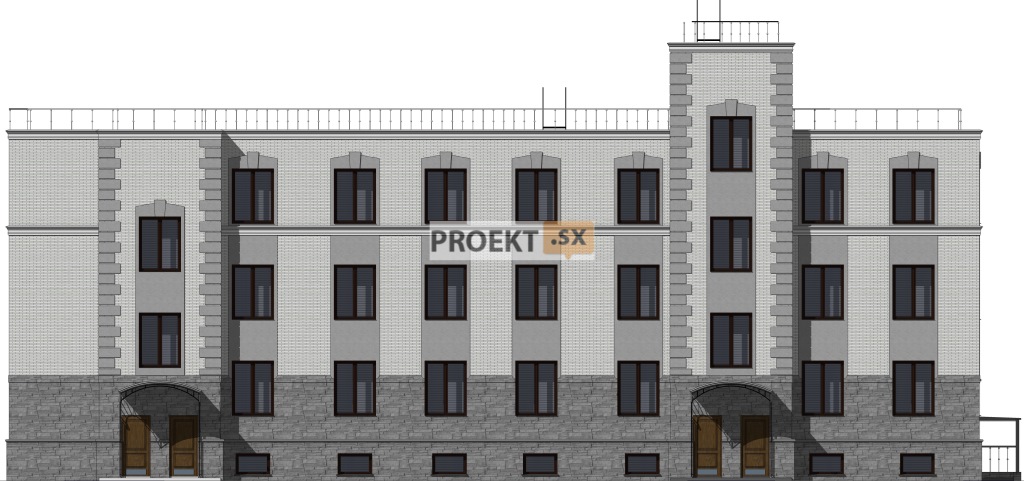

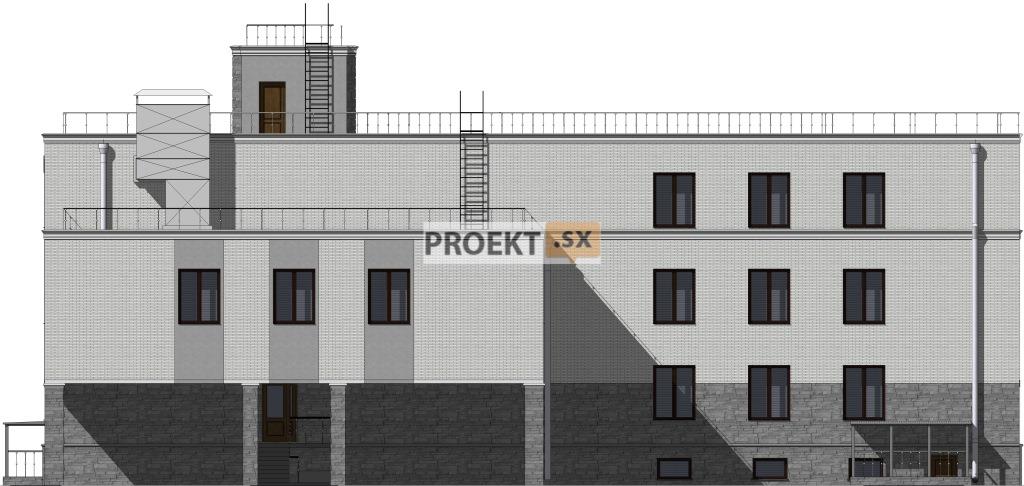

Отделение скорой медицинской помощи является отделением поликлиники и обслуживает район, закрепленный за ней. Запроектированное здание отделения скорой медицинской помощи примыкает к восточной стене поликлиники, имеет Г-образную конфигурацию в плане, в совокупности с поликлиникой образуя в плане фигуру в виде буквы «П». Максимальная высота здания от уровня земли до верха парапета лестничной клетки 14,775 м. В проектной документации учтена частичная перепланировка существующего здания поликлиники в зоне примыкания отделения скорой медицинской помощи. Отделение скорой медицинской помощи является специализированным учреждением по оказанию внебольничной и внеполиклинической помощи. Основные задачи учреждения: оказание экстренной медицинской помощи на месте происшествия и экстренная перевозка в стационары. Для оказания экстренной помощи больным, обратившимся непосредственно на станцию, в проектной документации предусматривается группа лечебных помещений. Отделение скорой медицинской помощи рассчитано на восемь выездных бригад. Здание планировочно составляет цельный объем с существующей поликлиникой, образуя единое учреждение здравоохранения с комплексной системой обслуживания населения. Отделение скорой медицинской помощи композиционно состоит из двух частей, различных по высотам и габаритам в плане. Первая часть - это основной более крупный трехэтажный объем с подвалом в осях 1-5, А-Ж. Вторая часть служит вспомогательным целям — это одноэтажный объем над встроенной автостоянкой открытого типа для служебных автомобилей в осях 5-8, А-Г. Здание отделения скорой медицинской помощи функционально объединено с существующим зданием поликлиники на трех уровнях, начиная с первого этажа. Подвал - без функциональной связи с поликлиникой. Планировочная схема - коридорная. Отделение скорой медицинской помощи включает в себя: помещения оперативной части - первый этаж; помещения медицинской части - первый этаж; служебные, бытовые помещения - второй и третий этаж; помещения транспортной части - первый этаж; вспомогательные и складские помещения - подвал. Такая компоновка помещений по функции обусловлена технологическими процессами отделения скорой медицинской помощи. Конференц-зал предусмотрен на третьем этаже. В здании отделения скорой медицинской помощи предусмотрены две эвакуационные лестничные клетки типа Л1. В целях осуществления связи отделения скорой медицинской помощи со зданием поликлиники высоты его этажей соответствуют высотам этажей поликлиники (3,3 м). Блок помещений выезда бригад размещен рядом с транспортной частью и непосредственно связывается со стоянкой автомобилей. В блок помещений выезда бригад отделения скорой медицинской помощи включены помещения диспетчерской, комнаты заполнения документов, кабинет старшего врача смены, помещение комплектации и хранения имущества выездных бригад, помещения сушки одежды и мытья носилок и т.д. Выезд санитарных автомобилей визуально контролируется из окна диспетчерской. Техническое обслуживание автомобилей предусмотрено на специализированной базе санитарного автотранспорта. В отделке фасада предусмотрены искусственный камень и облицовочный кирпич. Приямки - облицовка искусственным камнем. В зоне примыкания отделения скорой медицинской помощи (пристройки) к поликлинике предусмотрены следующие работы: в подвале – демонтаж окон с закладкой оконных проемов, на первом, и втором и третьем этажах - демонтаж окон и закладка части оконных проемов с организацией дверного проема вместо одного из оконных проемов на каждом этаже, разборка существующих перегородок и возведение новых, установка противопожарных дверей, отделка помещений поликлиники в зоне примыкания и замена существующих окон четвертого этажа поликлиники в зоне пристройки отделения скорой медицинской помощи на противопожарные. В здании отделения скорой медицинской помощи запроектирована рулонная кровля. Покрытие – плоское, совмещенное, с организованными внешними водостоками. Окна - двухкамерные стеклопакеты в металлопластиковом профиле. На первом этаже во всех оконных проемах, выходящих на улицу, снаружи предусмотрена установка роль-штор с перфорированными ламелями. На окнах подвала предусмотрены решетки с открыванием наружу. Наружные двери – металлические, утепленные. Двери в технических помещениях, кладовых, помещении комплектации укладок выездных бригад и в комнатах хранения медикаментов и между корпусом поликлиники и отделением скорой медицинской помощи – противопожарные. Для доступа на первый этаж, в помещения временного пребывания больных инвалидов на креслах-колясках проектной документацией предусмотрены: пандус с уклоном 8% при входной зоне, установка пневмоподъёмника на лестничном марше и устройство специального санузла с нормативными габаритами для использования инвалидами на креслах-колясках.

Конструктивные и объемно-планировочные решения

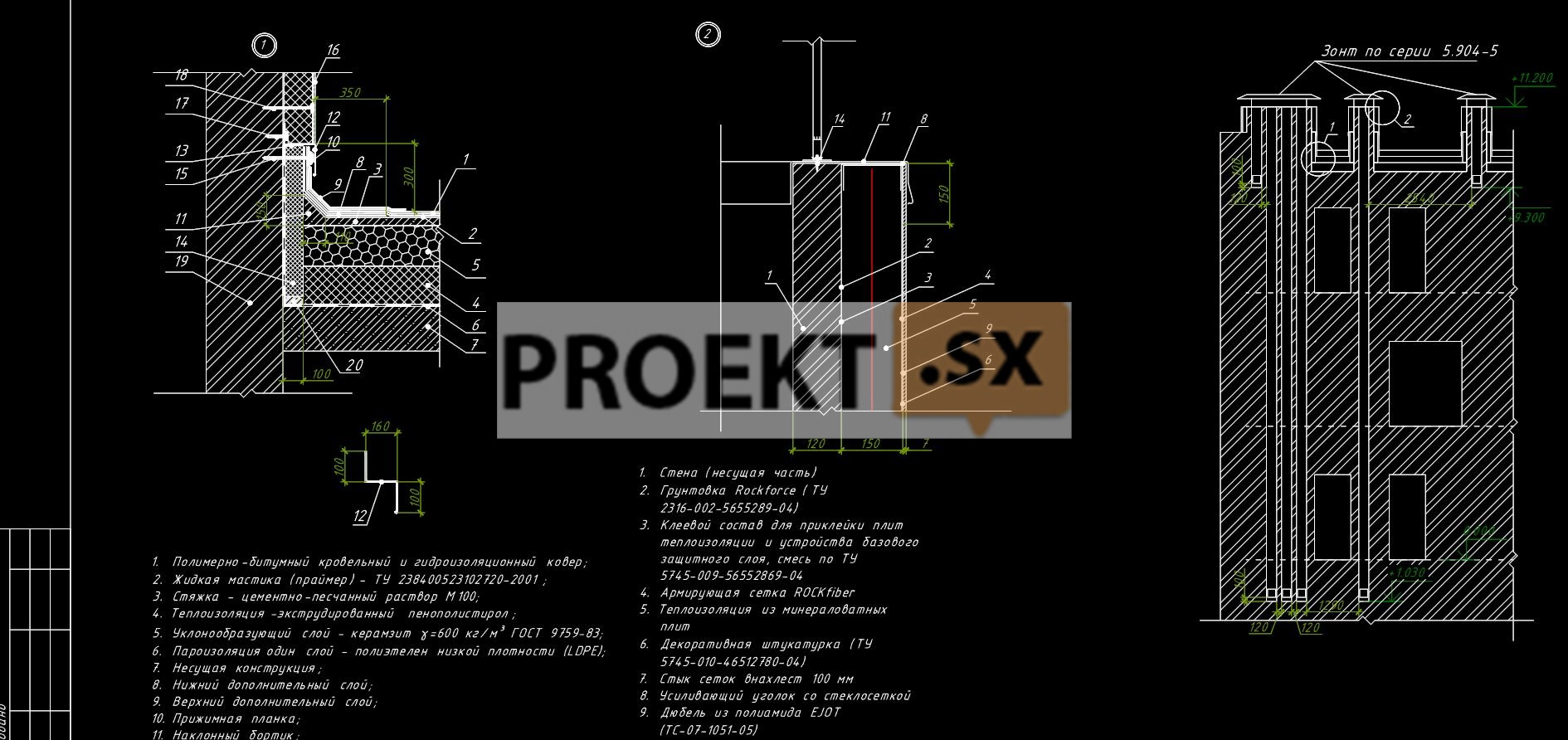

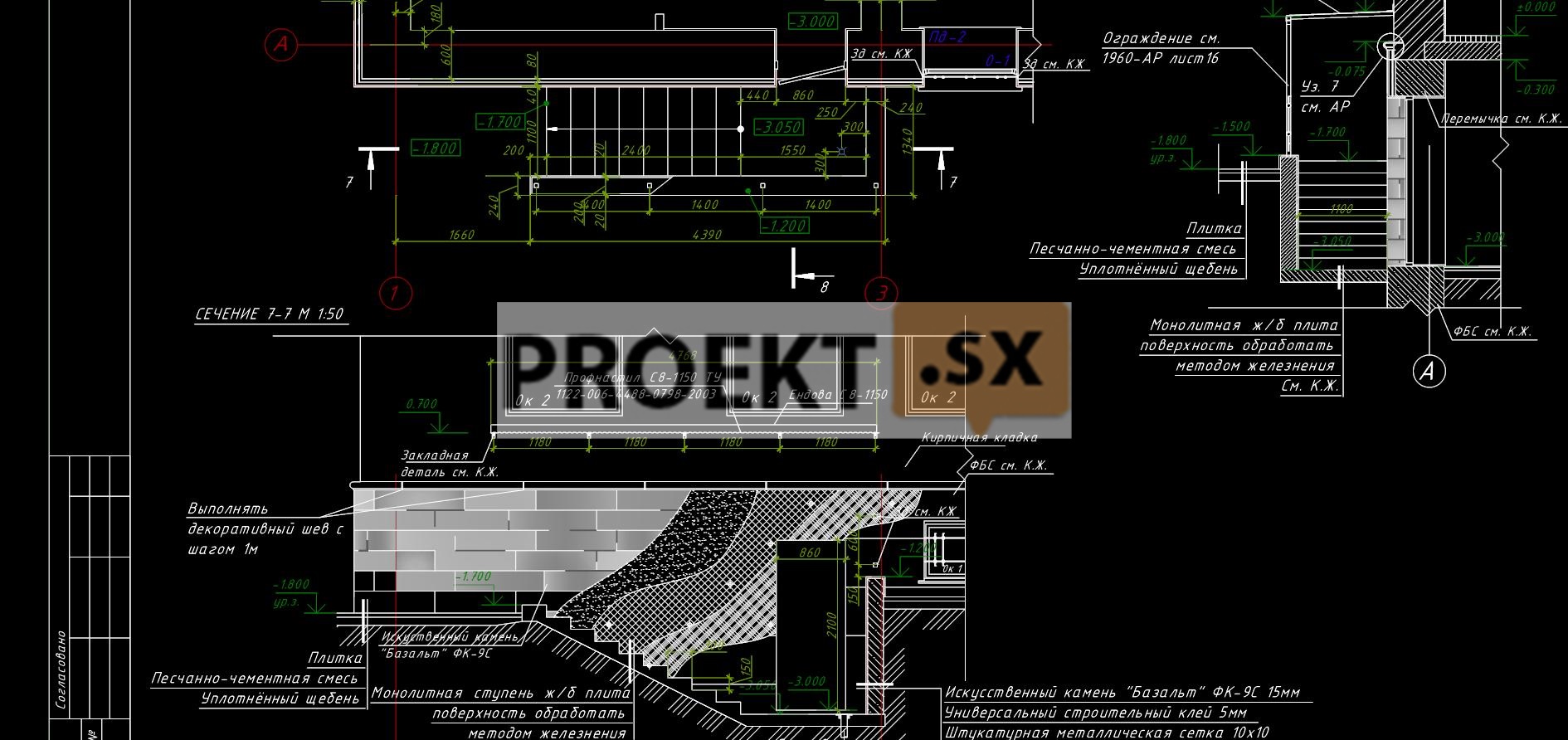

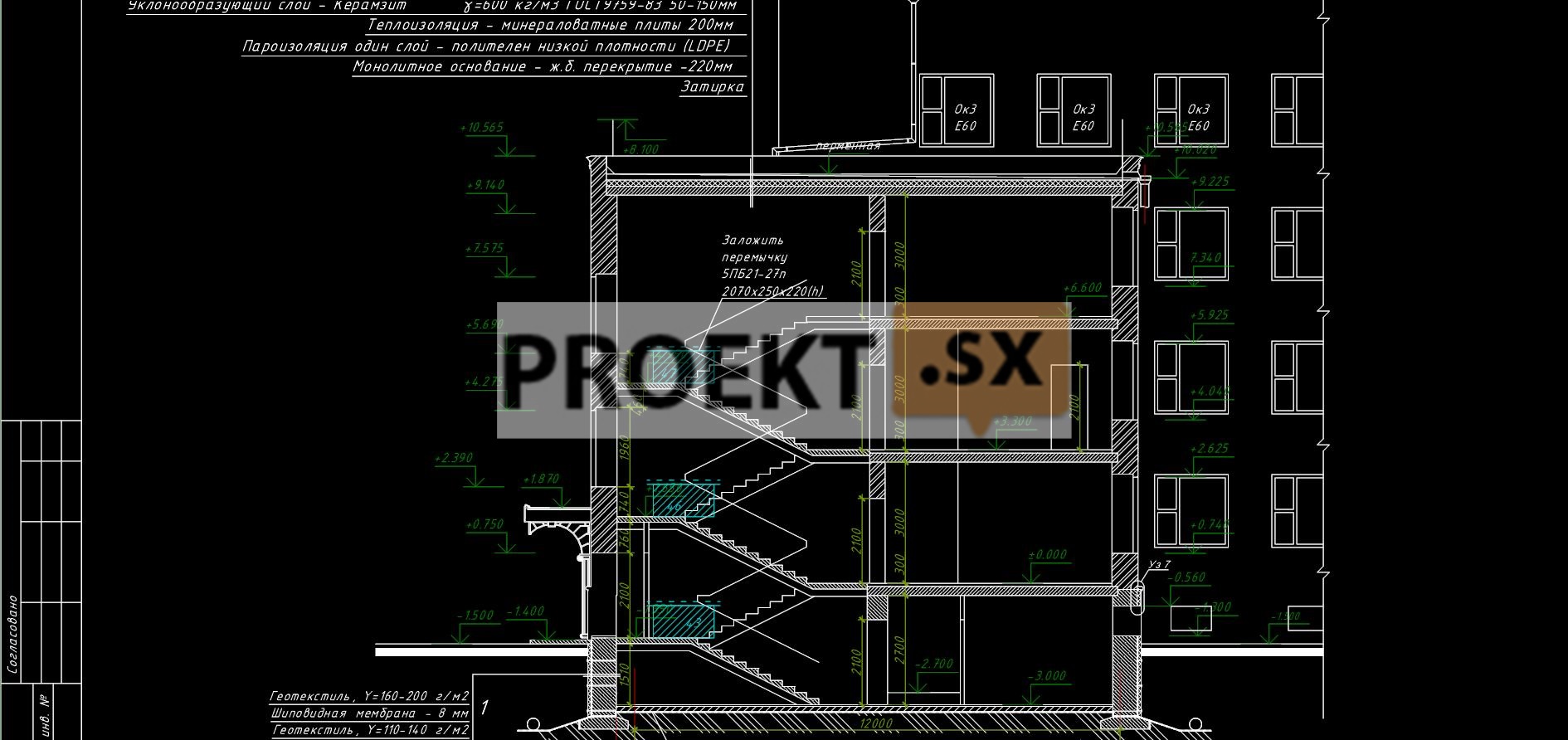

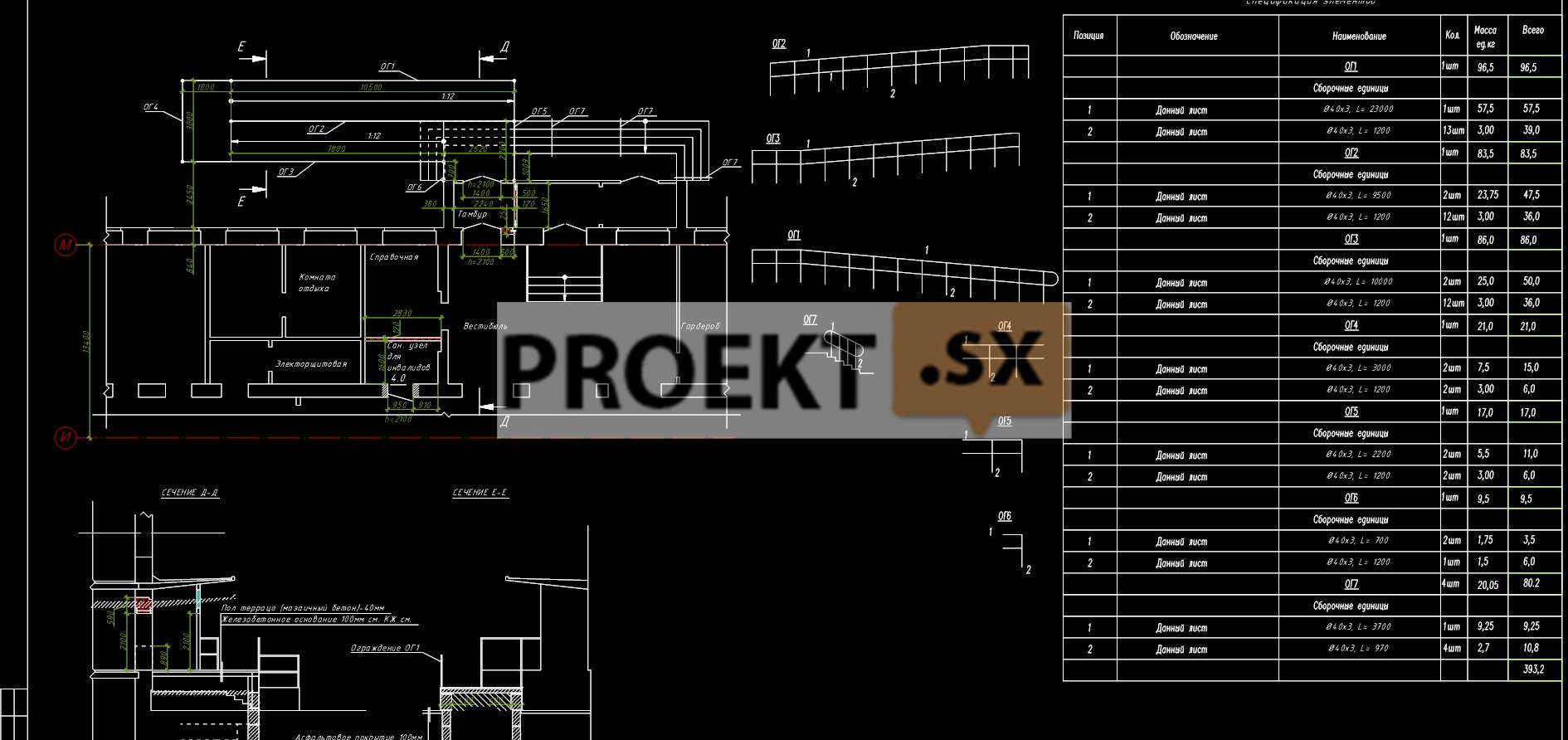

Уровень ответственности здания – II, нормальный. Здание запроектировано по смешанной конструктивной схеме, разделено осадочным швом на две части и отделено от существующего здания поликлиники осадочным швом. Часть здания с подвалом запроектирована по продольно-стеновой конструктивной схеме. Стены подвала запроектированы из сборных бетонных блоков. Толщина наружных стен подвала 600 мм, внутренних 500 мм и 300 мм. Наружные несущие - стены двухслойные, из крупноформатных камней М100, F 35 толщиной 510 мм и облицовочного кирпича М100, F 35 толщиной 120 мм на растворе М50. Внутренние несущие стены - из полнотелого керамического кирпича М100, F35 на растворе М 50, толщиной 380 и 250 мм. Плиты перекрытий приняты сборные железобетонные толщиной 220 мм, монолитные участки железобетонные из бетона класса по прочности В25. Плиты покрытия - сборные многопустотные предварительно напряжённые стендового безопалубочного формования толщиной 400 мм, по каталогу ОАО «ПО «Баррикада». Лестничные марши запроектированы из сборных железобетонных ступеней по металлическим косоурам, лестничные площадки – из монолитного железобетона. Пространственная жесткость и устойчивость здания обеспечивается замкнутой конфигурацией здания, системой продольных и поперечных стен, связанных дисками перекрытий. Конструктивная схема части здания без подвала - комбинированная. Первый этаж запроектирован по каркасной схеме, второй этаж – по продольно-стеновой конструктивной схеме. Каркас представляет собой единую пространственную систему, состоящую из колонн сечением 400 х 400 мм, балок сечением 400 х 600(Н) мм и перекрытия толщиной 200 мм, запроектированных из монолитного железобетона класса В25, F50. Стены второго этажа: наружные несущие стены - двухслойные, из крупноформатных камней М 100, F 35 толщиной 510 мм и облицовочного кирпича М 100, F 35 толщиной 120 мм на растворе М 50; внутренние несущие стены - из полнотелого керамического кирпича М100, F35 на растворе М 50, толщиной 380 мм. Плиты покрытия - сборные железобетонные толщиной 220 мм, монолитные участки - из бетона класса по прочности В25. Пространственная жесткость и устойчивость здания обеспечивается совместной работой вертикальных несущих элементов здания с дисками перекрытия и покрытия. Расчёт несущих конструкций выполнен на программном комплексе SCAD 11.1 с учётом совместной работы здания с основанием. Относительная отметка 0,000 соответствует абсолютной отметке 14.19. Фундаменты - свайные. Сваи – буронабивные монолитные железобетонные диаметром 400 мм, длиной 14,7 м, бетон В25, W4, F50, устраиваемые с использованием извлекаемых обсадных труб или по технологии устройства свай с короткими проходными шнеками. Расчётная нагрузка на сваю принята 44 тс на основании расчёта и будет проверена статическими испытаниями до массового изготовления свай. Ростверки под стены приняты ленточными, под колонны - столбчатыми высотой 600 мм, объединёнными фундаментной плитой толщиной 250 мм из монолитного железобетона класса В25, W4, F50. Сопряжение свай и ростверка – жёсткое. Под ростверками предусмотрена бетонная подготовка из бетона класса В7,5 толщиной 100 мм. В соответствии с отчётом об инженерно-геологических изысканиях низ сваи погружается в грунт ИГЭ-5 - глины лёгкие пылеватые твёрдые с прослойками полутвёрдой, Е=130 кг/см2, IL=-0,02, е=0,662. Ожидаемая осадка здания 2,0 см. В 30-ти метровую зону влияния строительства попадают существующие здания поликлиники, жилого дома, трансформаторной подстанции, мастерской и частный гараж. Визуальный осмотр, фотофиксация дефектов, обследование фундаментов примыкающих зданий выполнены. Все здания отнесены ко второй категории технического состояния конструкций. В зоне примыкания в существующем здании поликлиники предусмотрено: ремонтно-восстановительные работы по ликвидации дефектов несущих и ограждающих конструкций в соответствии с рекомендациями, изложенными в техническом отчете по обследованию конструкций; закладка проемов кирпичом и устройство дверных проёмов вместо оконных в межевой стене; устройство перегородок из кирпича толщиной 120 мм. Оценка влияния строительства на существующее здание поликлиники выполнена на программном комплексе Plaxis. Дополнительные осадки примыкающего здания и зданий окружающей застройки не превышают предельно допустимых значений. Для уменьшения негативного влияния строительства предусмотрено устройство неизвлекаемой шпунтовой стенки из буросекущихся свай диаметром 300 мм длиной 9,3 м, из бетона В25, F50, W4 с погружением в грунт ИГЭ 4 и устройством ограждения котлована из шпунта Ларсен Л- IV высотой 5 м. Проектной документацией предусмотрено проведение геотехнического контроля за окружающей застройкой во время проведения строительно-монтажных работ.
