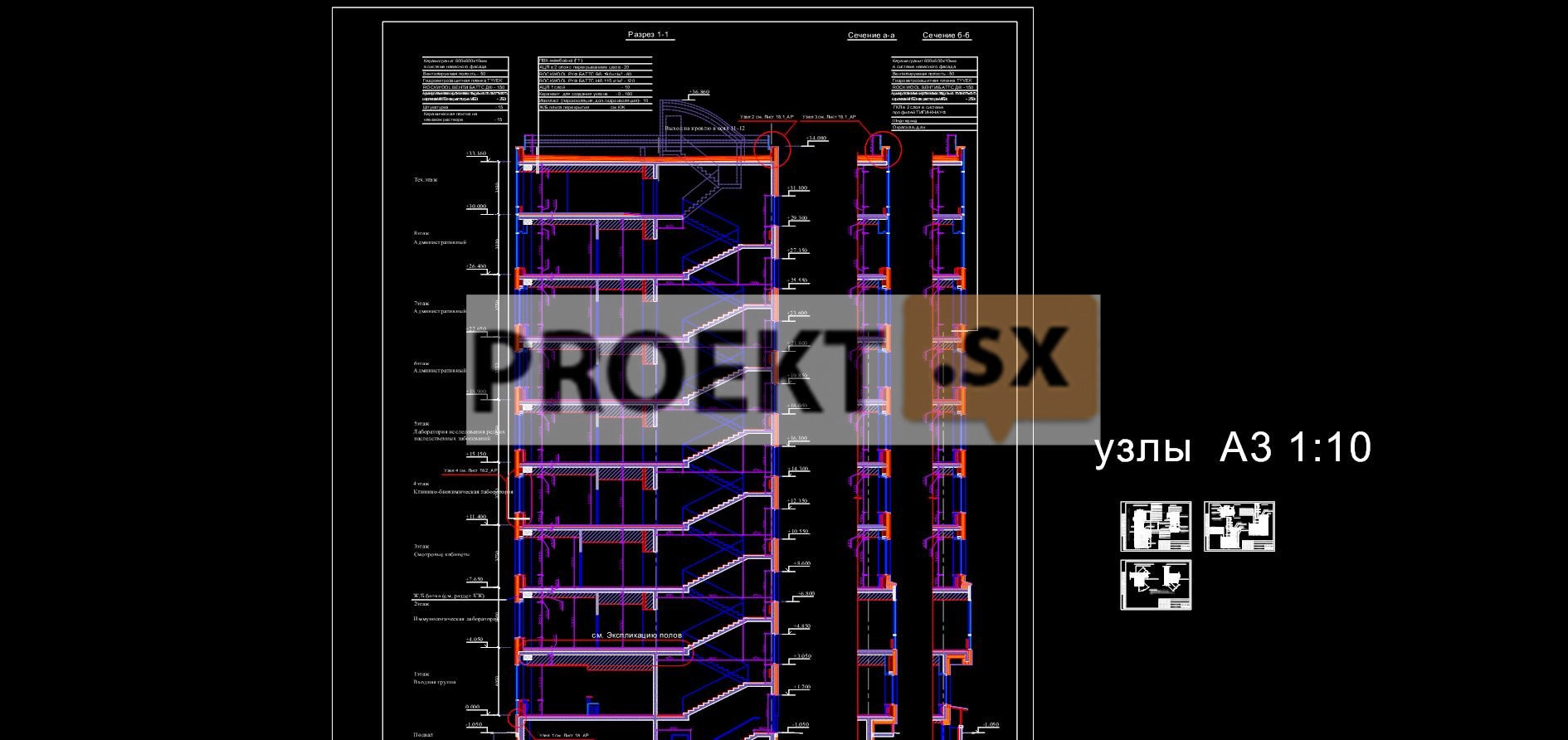

Архитектурные решения

Реконструкция Центра предусматривает демонтаж одноэтажной пристройки и возведение на ее месте восьмиэтажного корпуса с подвалом и верхним техническим этажом. В целях достижения общего стилистического решения фасадов Центра и дополнительного утепления существующих фасадов в сответствии с обследованием и теплотехническим расчетом проектом предусмотрено обустройство вентилируемых керамогранитных фасадов существующего четырехэтажного здания с утеплением жесткой базальтовой ватой (130 мм), а также замена оконных проемов на металлопластиковые. В связи с конфигурацией земельного участка и с учетом необходимости обустройства проездов для пожарных машин новый корпус максимально эффективно использует возможное пятно застройки. Форма здания – четверть круга с переходом в прямоугольную, пристройка примыкает к прямому вытянутому западному (уличному) фасаду существующего здания. Главный вход (для всего центра) предусматривается во вновь пристраиваемом здании, со стороны дугообразного (4 круга) фасада – с северо-запада. Над главным входом предусмотрен массивный козырек. В здании предусмотрены 2 лестничные клетки, а также лифт для пожарных подразделений. Конструктивное решение - монолитный железобетонный каркас. Проектируемое здания расположено на земельном участке общей площадью 10576 кв.м. За «0» принята отметка чистого пола 1-го этажа, что соответствует 8.43 в БС. Размеры здания в осях:25.120 на 16.190 м.

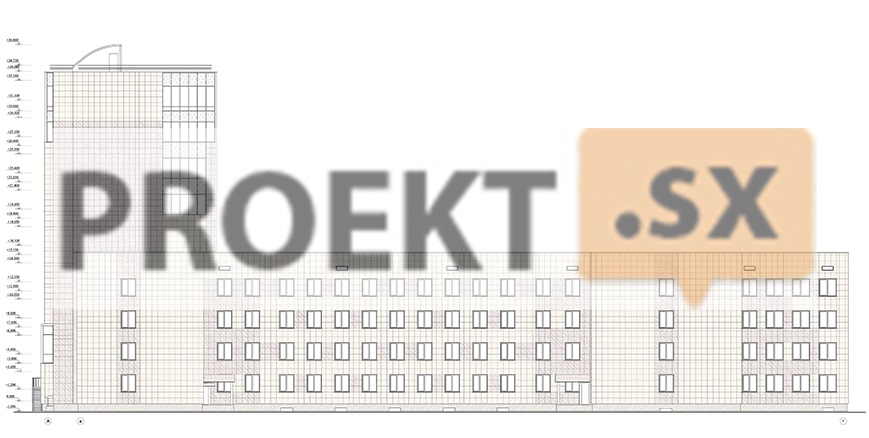

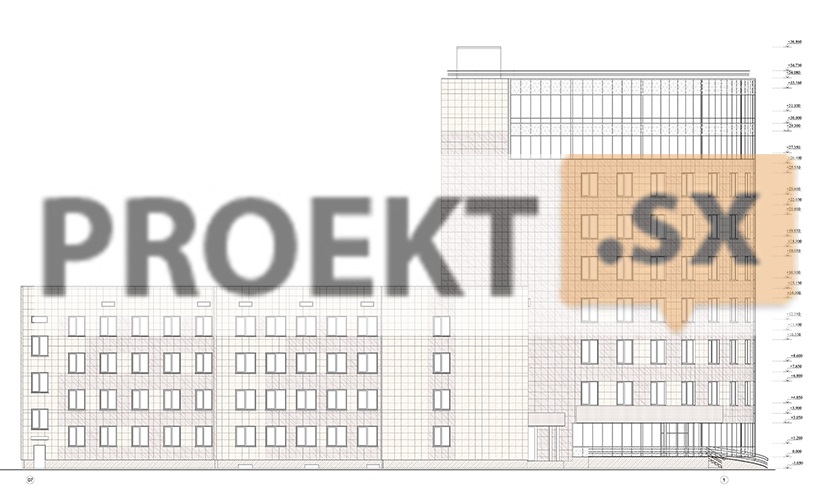

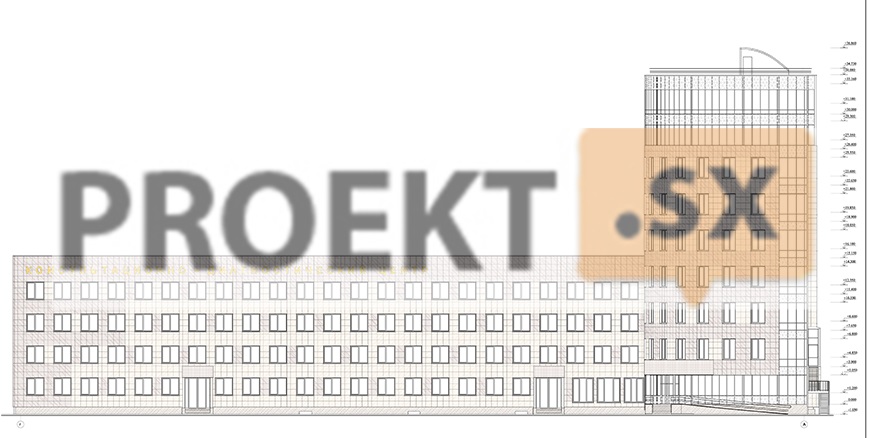

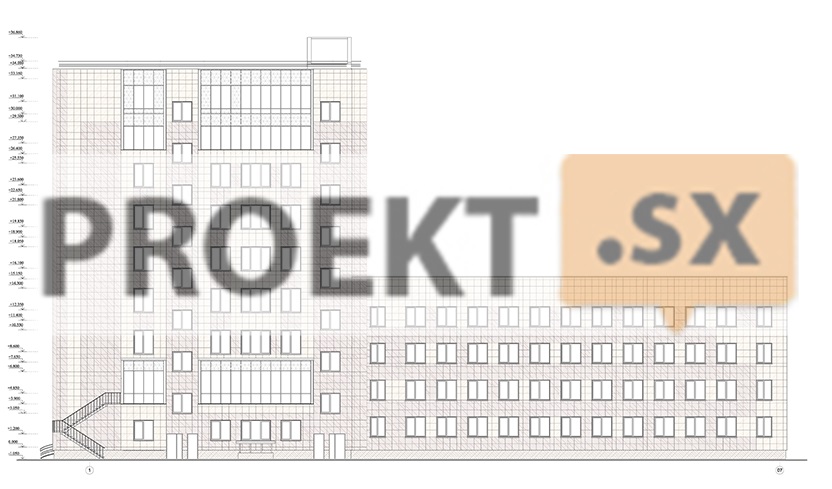

Фасадные решения

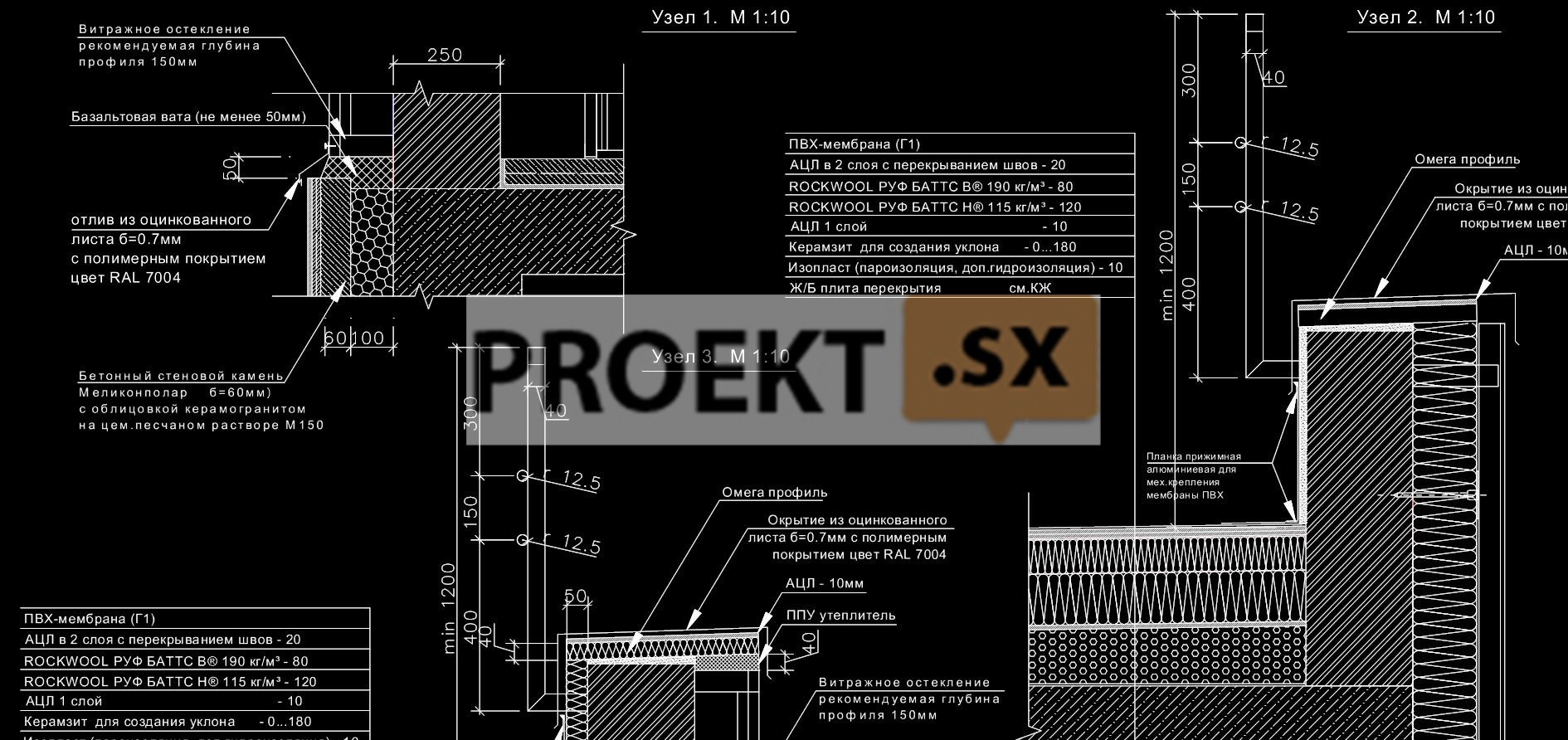

В обустройстве фасадов применены 2 типа: Армированная кладка из полнотелого керамического кирпича (250 мм) с утеплением жесткой базальтовой ватой (150 мм) и обустройством вентилируемого фасада (керамогранит 2х типов). Принятая в проекте фасадная система (вентилируемый фасад) будет разработана на стадии «рабочая документация» и имеет соответствующее техническое действующее свидетельство Министерства регионального развития РФ. Заполнение оконных проемов – двухкамерные стеклопакеты. Оконные блоки снабжены (1 створка) поворотно-наклонным открыванием. Наружные откосы и отливы– из оцинокванной жести с полимерным покрытием. В целях создания акустического комфорта все оконные блоки (кроме лестничных) снабжаются вент.клапанами AirBox. - Витражное остекление с заполнением двухкамерными стеклопакетами. Непрозрачные участки витражного остекления : 2 стекло двухкамерного стеклопакета – эймалит, по цвету максимально приближенный к прозрачным ячейкам витражного остекления. В существующем здании: Вновь обустраиваемые оконные блоки - с двухкамерными стеклопакетами, метало пластиковые (REHAU или аналог) с встроенными вент.клапанами AirBox. Внутренние перегородки вновь  возводимого здания предусмотрены в системе профилей ТИГИ-КНАУФ (профиль ПС-75) с обшивкой 2 слоями водостойкого гипсокартона с обеих сторон и с обязательным заполнением базальтовой ватой (мин. 50 мм). Исключение – перегородки подвального этажа – выполняются из полнотелого керамиче ского кирпича (120 мм). Устройство полов: 1. По ж/б плите – СТЕНОФОН 290 толщиной 10мм 2. Армированная стяжка 70мм (для прокладки в стяжке «лежаков» раздела ВК) 3. Чистый пол – керамогранит на клеевом растворе или износостойкий профессиональный линолеум на клеевом растворе с обязательным выравниванием стяжки самовыравнивающим раствором (Ветонит или аналог). В «мокрых» помещениях предусмотрена обмазочная гидроизоляция МАПЕЙ, в помещениях с трапами предусмотрен пол с уклоном минимум 1,5 процента с обязательной прорезкой керамической плитки («усами»). В помещениях технического этажа предусмотрена дополнительная звукоизоляция полов: полы обустраиваются «плавающие» с мин.зазором 40 мм; под стяжку (не менее 80 мм) – жесткая базальтовая вата РОКВУЛ ФЛОР БАТТС И ( плотность 150 кг/м3) – 100 мм. Проектом предусмотрено обустройство подвесных потолков (АРМСТРОНГ или аналог) с соотвтетствующими помещениям характеристиками. Высота помещений до подвесного потолка – 3 метра, коридоров и подсобных помещений 2,7-2,85 метра. Высота ограждений лестничных маршей принимается 900 мм, высота ограждения кровли – не менее 1200 мм. В соответствии с положениями СНиП 35-01-2001 проектом предусмотрен инвалидный пандус с уклоном 1:12. Пандус оборудуется 2 поручнями на высоте 700 и 900 мм. В качестве «бортика» предусмотрена полоса металла на высоте 100 мм. Высота помещений до подвесного потолка – 3метра Отделка стен керамической плиткой в местах установки раковин в помещениях предусмотрена на высоту 1,6 м от пола и на ширину не менее 20 см от оборудования и приборов с каждой стороны Отделка лабораторных помещений 2-го этажа и кабинетов забора крови на 3-м этаже: Пол – нескользящая керамическая плитка.Стены - керамическая плитка. Потолок выполнен герметичным (типа Армстронг) – плотно закрепленные металлические плитки с заделкой швов силиконом. Двери в лаборатории герметичные металлопластиковые. Для дополнительной шумоизоляции в помещениях 807 и 818 устанавливается подвесной потолок на относе 75 (или 50 мм) из 2-х слоев ГКЛ по 12,5 мм с частичным заполнением мин.ватой 50 мм. Пожароопасные помещения категорий В2 ÷ В4, электротехнические помещения, помещения вентиляционных камер отделяются друг от друга, а также эти помещения от помещений других категорий и коридоров противопожарными перегородками с пределом огнестойкости EI45 и противопожарными перекрытиями 3-го типа. В качестве отделочных и облицовочных материалов, применяемых при устройстве помещений в здании объекта и на путях эвакуации, запроектировано использование материалов с показателями пожарной опасности требуемых по ст. 134 «Тех. регламента» (табл.3, 28, 29) и имеющие соответствующие сертификаты пожарной безопасности. На путях эвакуации покрытие пола выполнено нескользящей керамической плиткой, стены окрашены водоэмульсинной краской по штукатурному слою, подвесной потолок выполнен на негорючем каркасе с заполнением негорючими плитками (НГ). В подвальном этаже предусмотрено устройство двух окон рамером 0.75х1.5 и двух выходов и подвала. Конструкции, детали и отделочные материалы должны быть выполнены из материалов, обладающих стойкостью к возможным воздействиям влаги, низких и высоких температур, агрессивной среды и других неблагоприятных факторов,защищены согласно СНиП 2.03.11. Предполагаемый срок службы 50 лет.

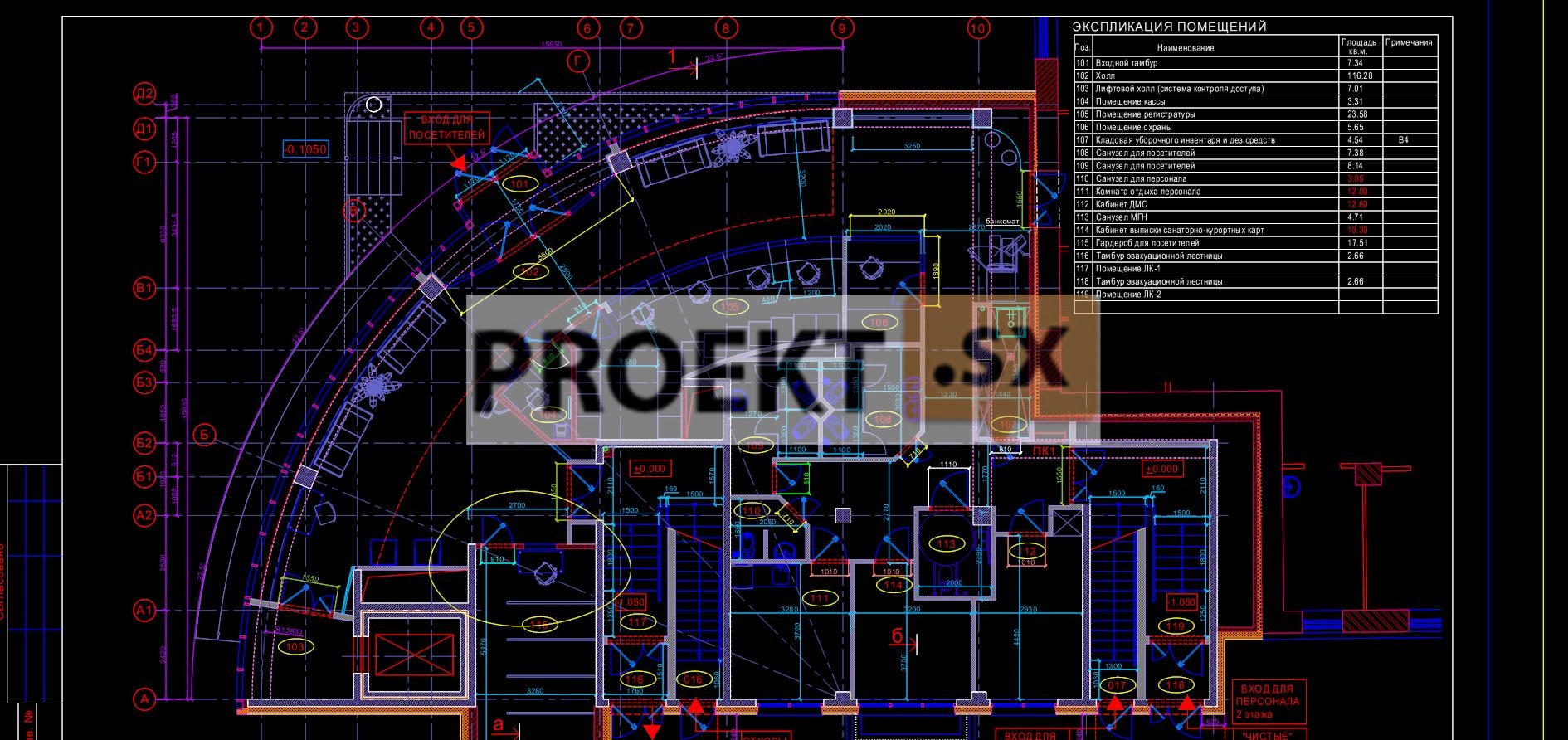

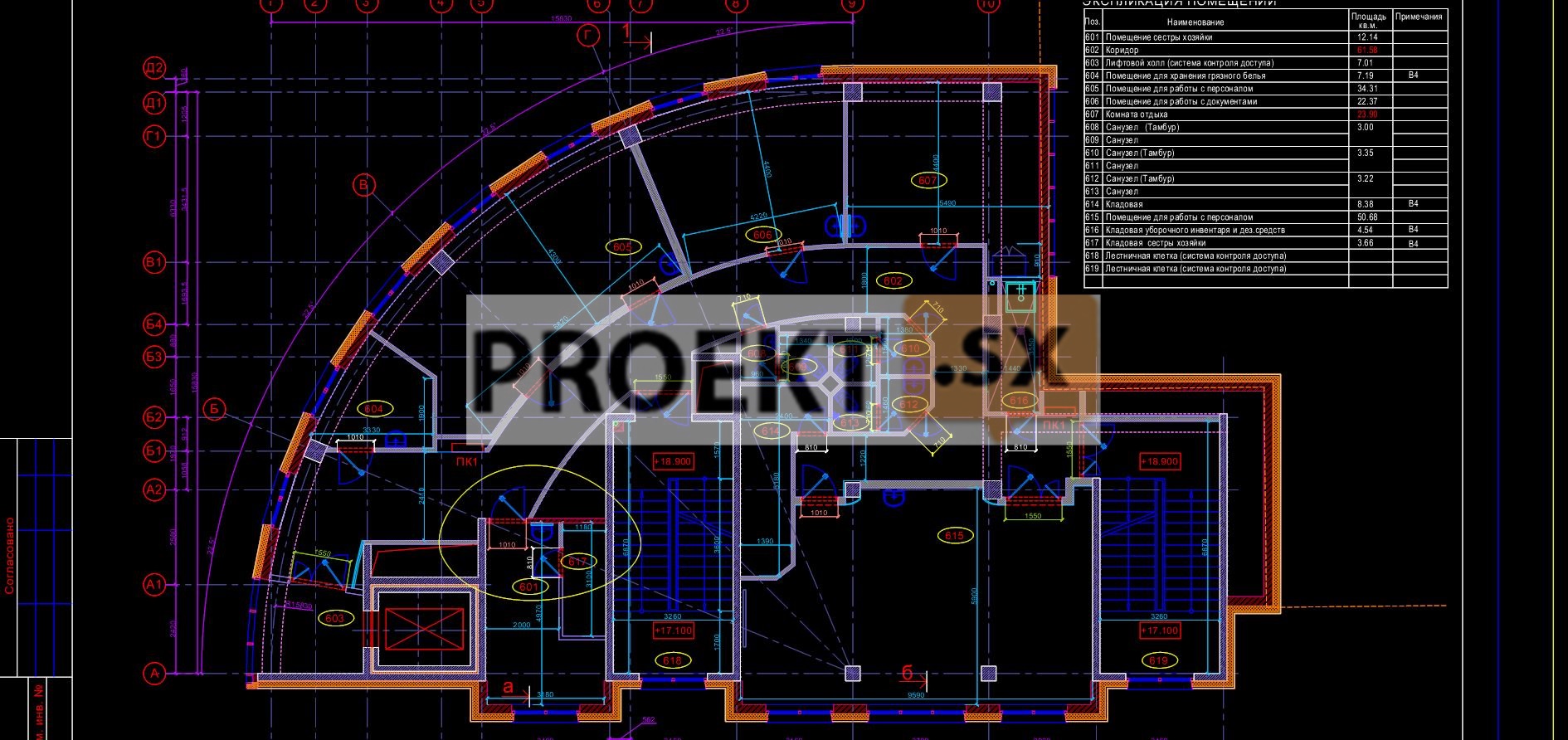

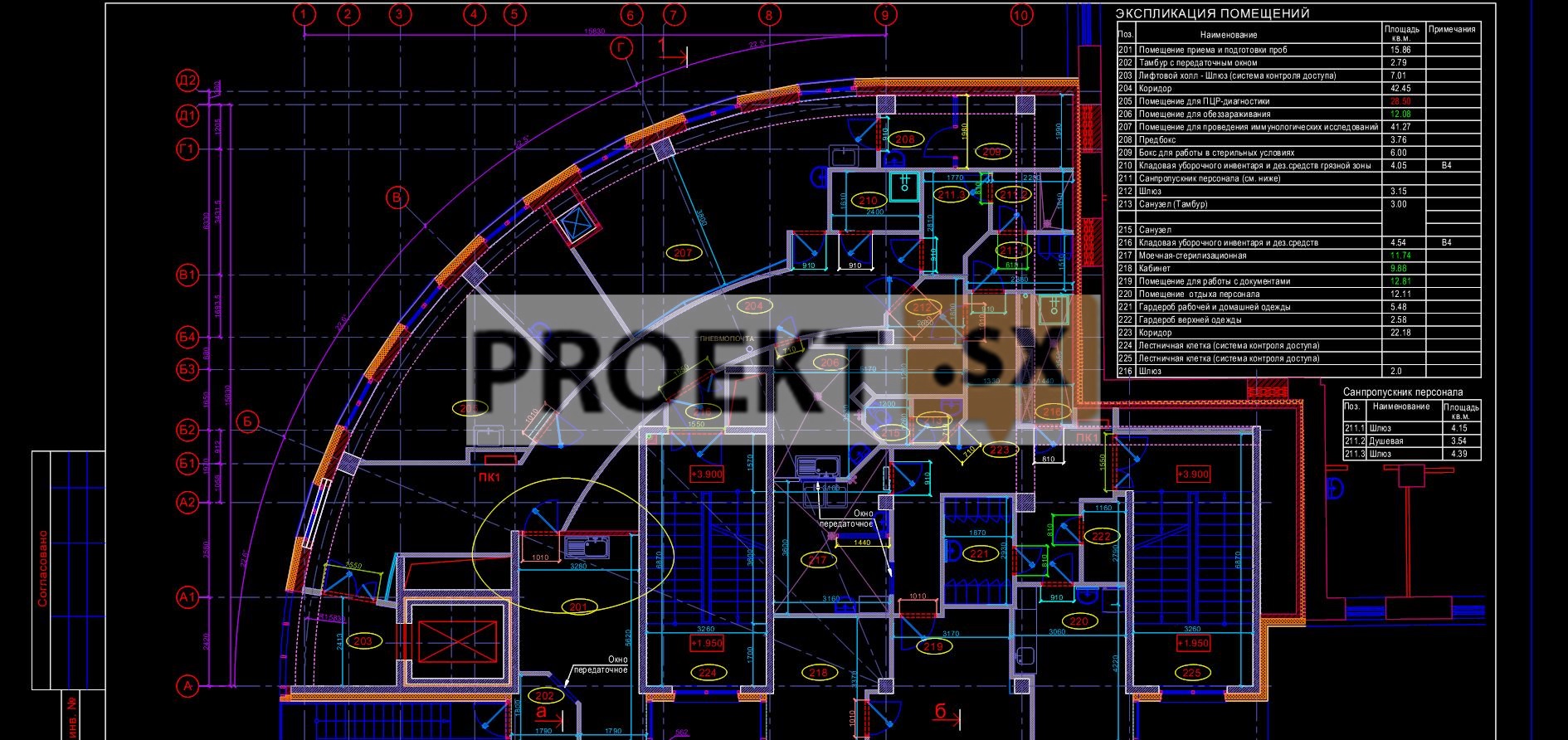

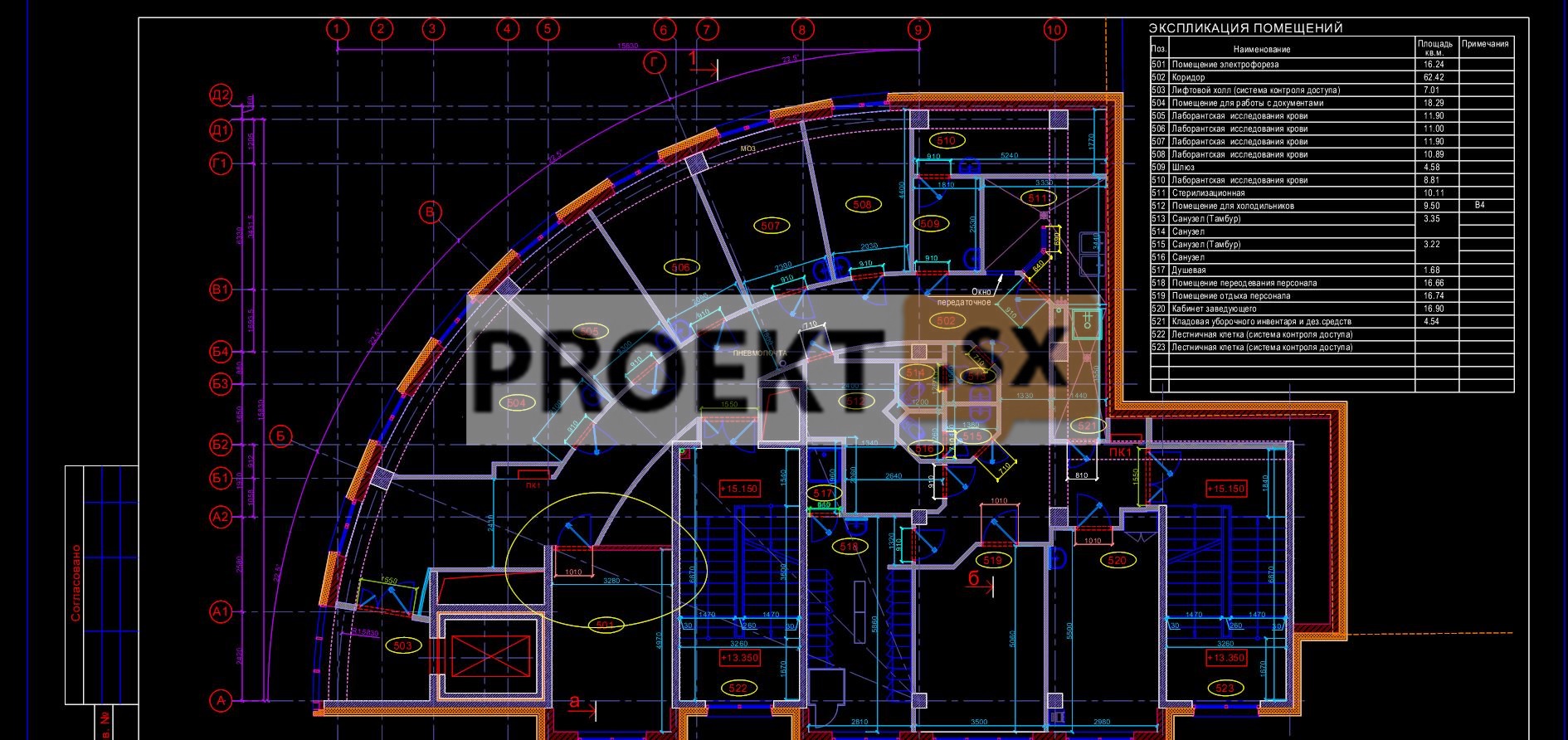

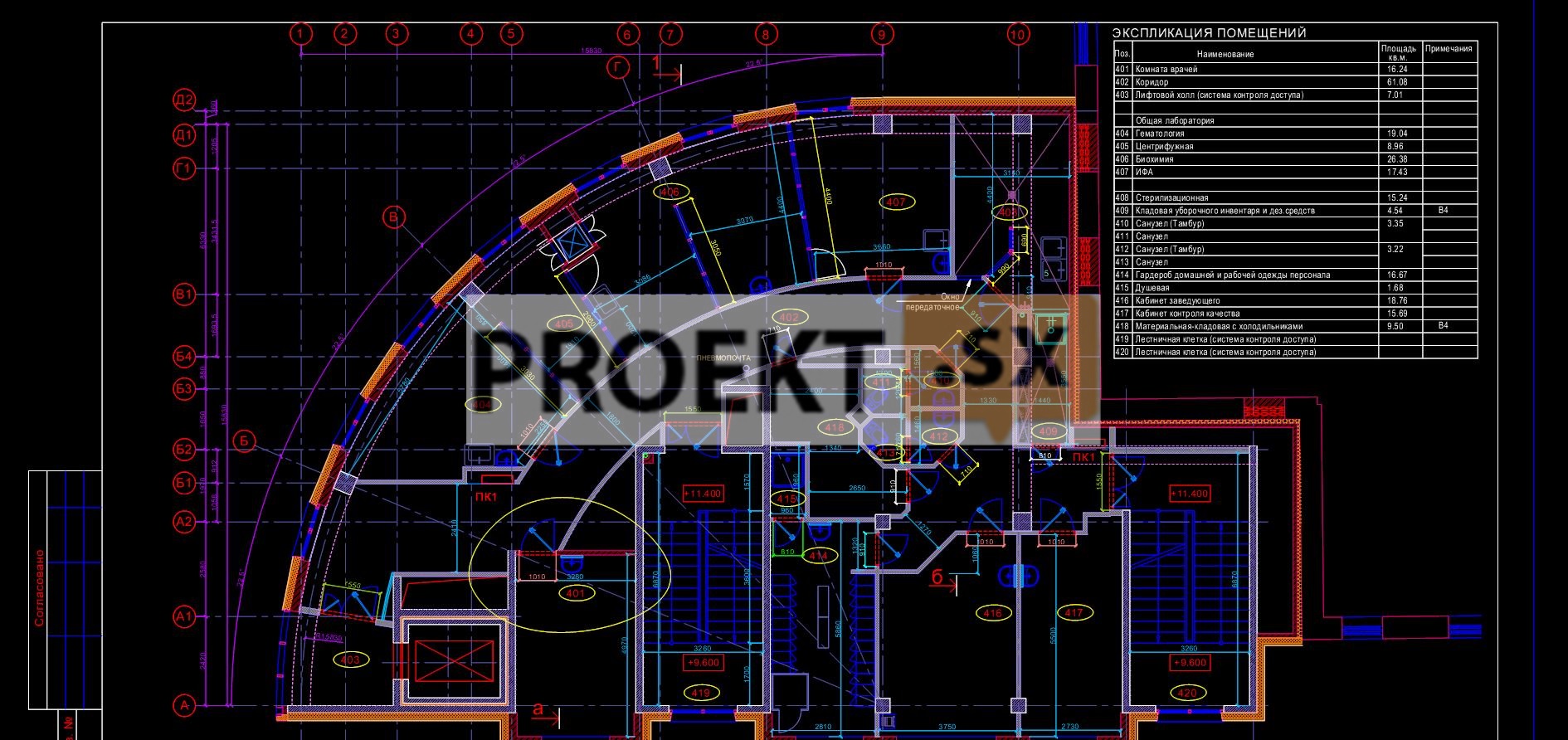

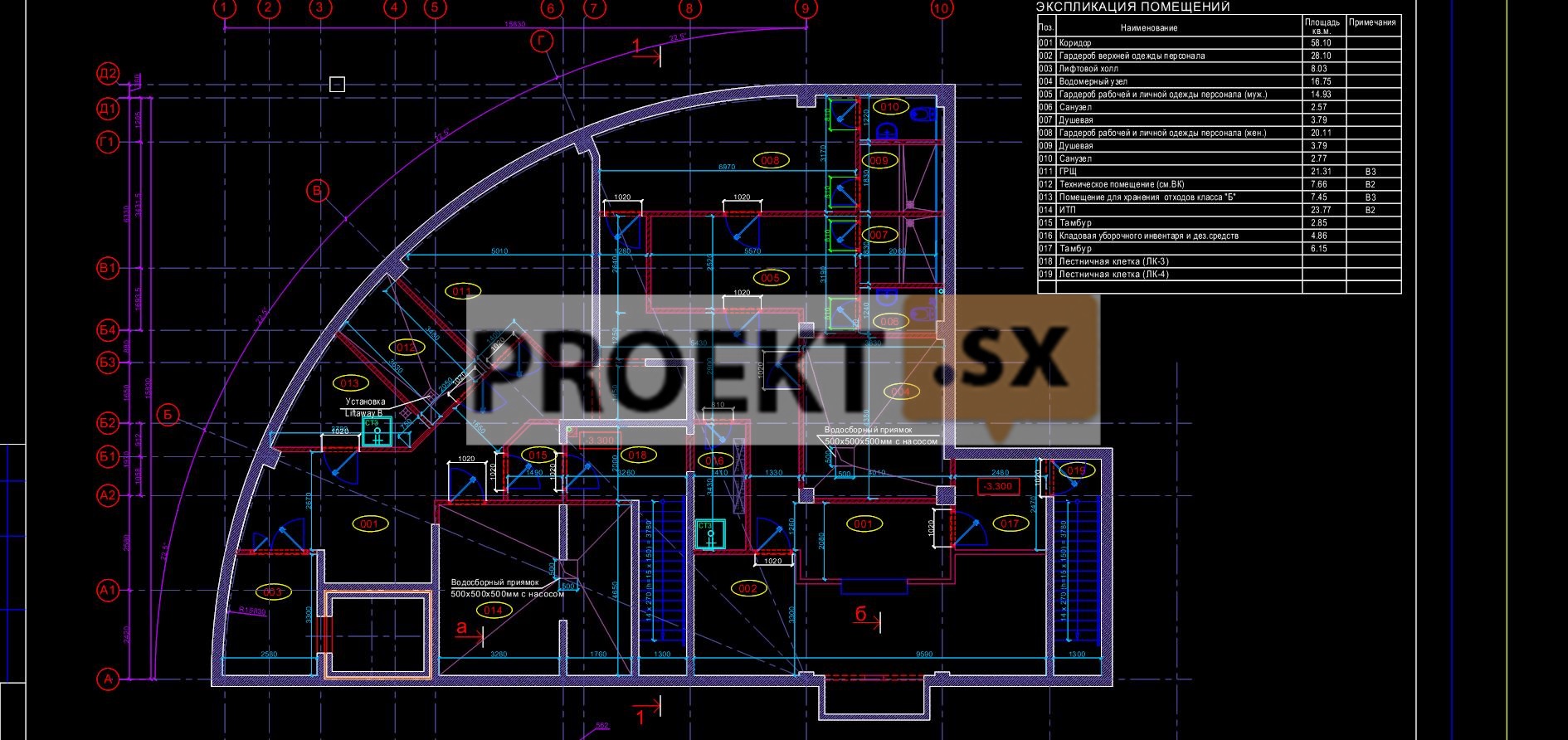

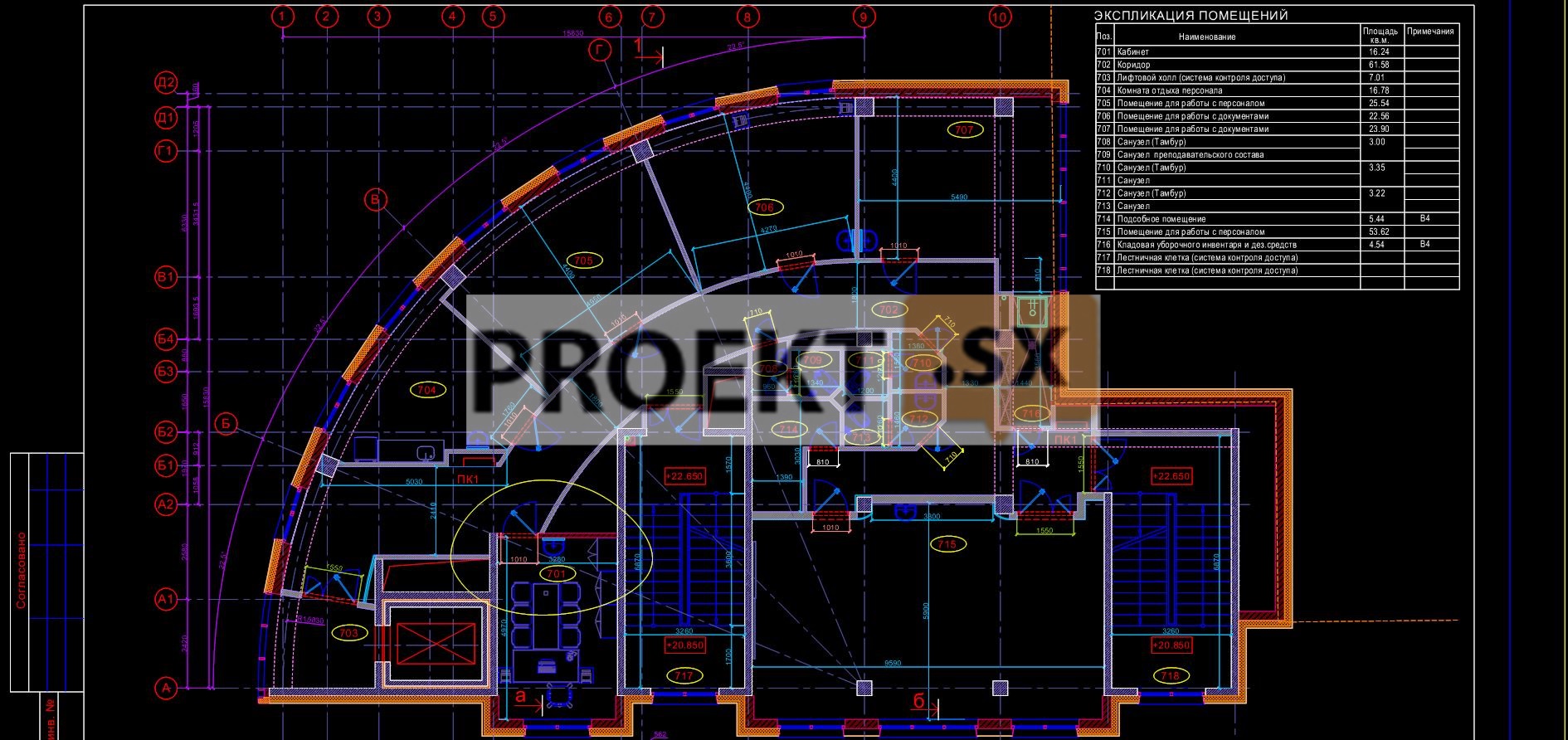

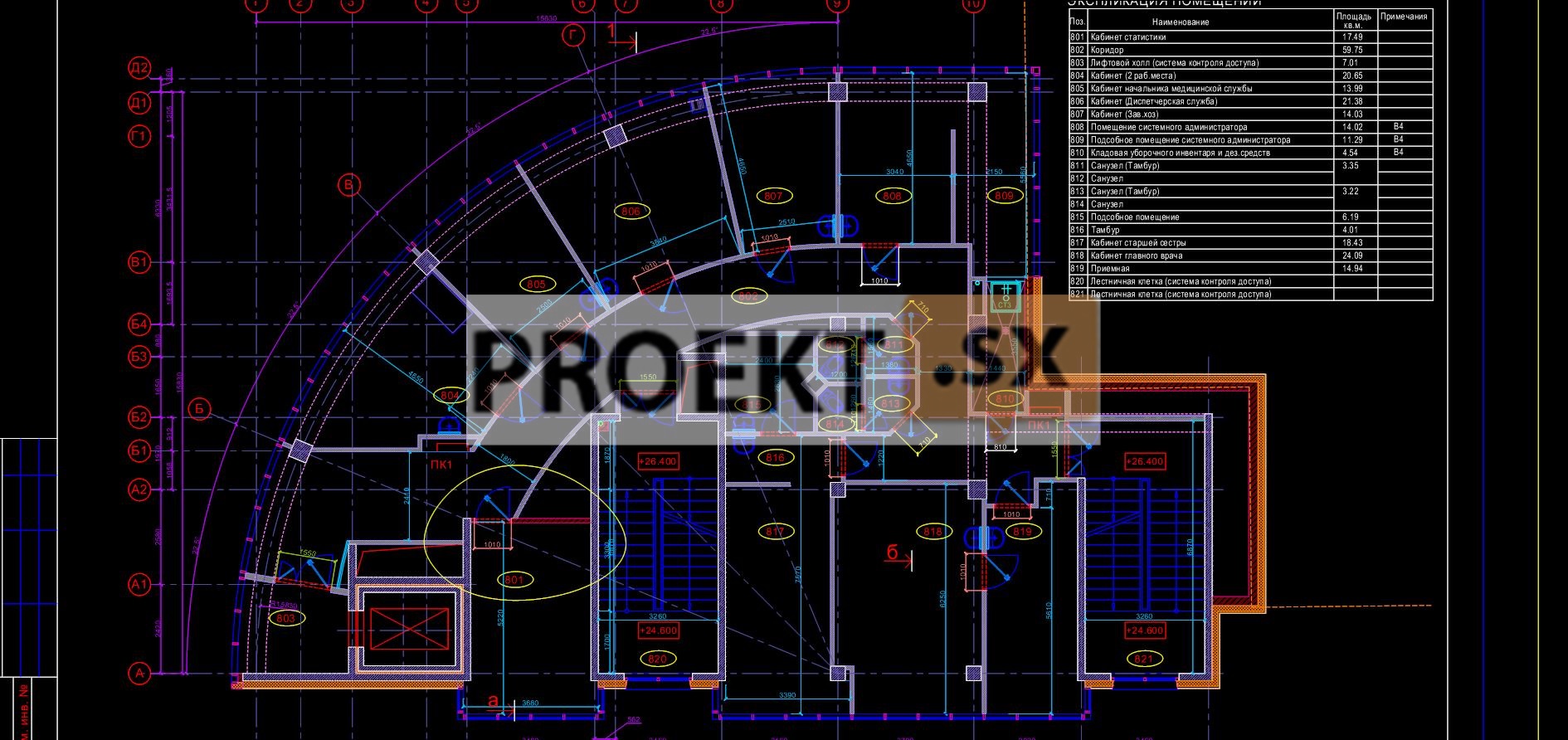

Функциональная структура вновь возводимого корпуса.

Подвал – Гардеробы, технические помещения
1 этаж – Входная группа
2 этаж – Лаборатория для работы с микроорганизмами 3-4 групп патогенности
3 этаж – Этаж для забора анализов.
4 этаж – Клинико-биохимическая лаборатория.
5 этаж – Лаборатория исследования наследственных заболеваний.
6 этаж – Административный.
7 этаж – Административный.
8 этаж – Административный.
9 этаж – Технический

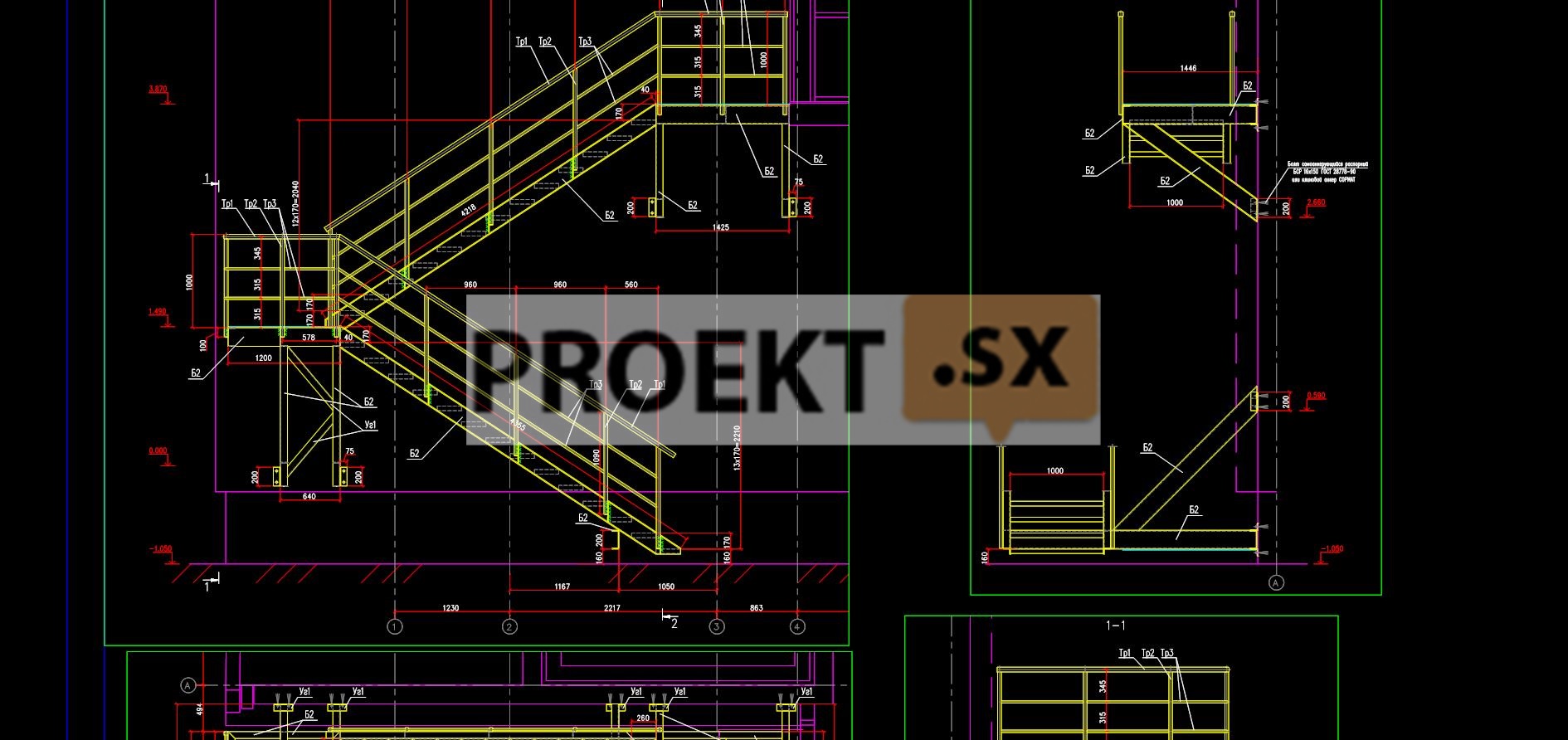

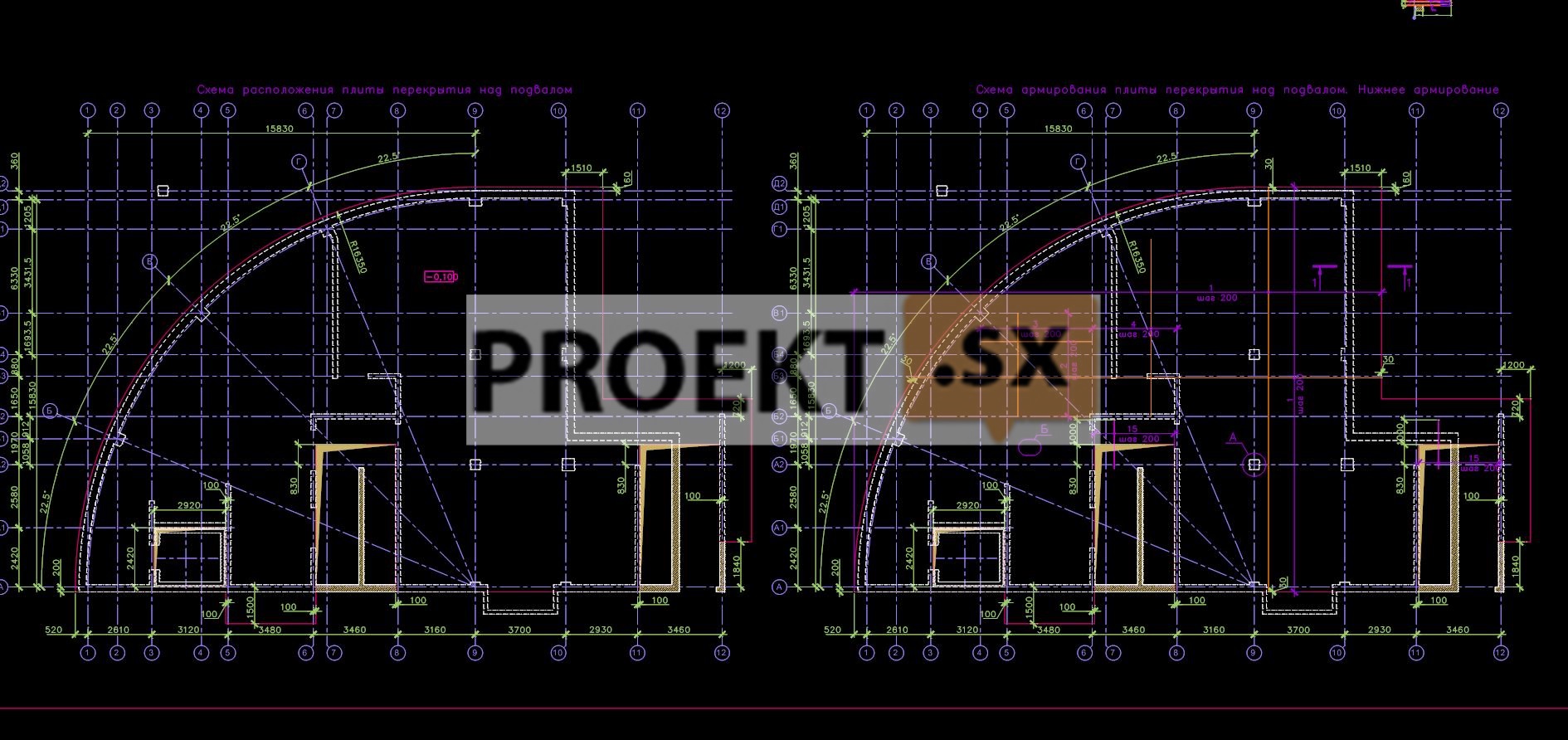

Конструктивные решения

Сооружение нормального уровня ответственности. Здание монолитное железобетонное. Устойчивость здание обеспечивается жесткими дисками монолтных плит перекрытий и ядрами жесткости за которые приняты стенки лифтовых шахт и лестничных клеток. Плиты перекрытий толщиной 200 мм внутри здания безбалочные. По контуру плит перекрытий для восприятия нагрузки от стенового ограждения выполнена балка сечением 500х400 мм. Колонны монолитные железобетонные квадратные сечением 400х400 и 500х500 мм. Стены толщиной 200 мм. Наружные стены подвала 300 мм. Лестничные марши и площадки монолитные железобетонные. Фундамент здания – монолитная железобетонная плита на свайном основании. Толщина плиты 800 мм. Сваи буронабивные круглые диаметром 400 мм. Максимальная нагрузка на сваю 92 т. По данным статического зондирования несущая способность сваи F=95т при абс. отметке острия сваи -9.5м. Расчетна длина сваи 13.83м. Ожидаемая осадка здания 11 мм. Согласно технического отчета об инженерно-геологических изысканиях для разработки проекта и рабочей документации реконструкции здания с созданием центра редких и наследственных заболеваний. Под острием сваи распологаются грунты: • Слой №7 – Супеси пылеватые серые с гравием, галькой, валунами, с утолщенными прослоями и линзами песка пылеватого твердые (по Cв полутвердые) γ=2,18т/м3, φ=210, с=4.1т/м2, Е=2000т/м2 Для предотвращения сползания грунта в котлован и снижения влияния на существующее здание которое находиться в непосредственной близости со строящимся зданием использовано шпунтовое ограждение марки Л5-УМ вокруг всего котлована. Со стороны существующего здания и по оси «А» строящегося шпунтовое ограждение неизвлекаемое. Длина шпунта 15м. Расчет шпунтового ограждения и влияния строящегося здания на существующее представлены в «Геотехническом обосновании проекта». Монолитные конструкции запроектированы с использованием характеристик бетона В25 и арматуры А400. Сталь С245 ГОСТ 27772-88*. Металические профили по СТО АСЧМ 20-93, ГОСТ 8240-97, ГОСТ 30425-2003, ГОСТ 8509-93. Прокат листовой по ГОСТ 19903-93. Конструкции сооружения разработаны с учетом требований СП 52-101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры»; СП 52-103-2007 «Железобетонные монолитные конструкции зданий»; СНиП 52-01-2003 «Бетонные и железобетонные конструкции. Основные положения»; СНиП 2.02.01-83* «Основания зданий и сооружений»; СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений»; СНиП II-23-81* «Стальные конструкции»; СНиП 2.01.07-85* «Нагрузки воздействия»; СП 523-102-2004 «Общие правила проектирования строительных конструкций». Проект разработан на основании следующих нормативных документов: СП 20.13330.2011, СНиП 2.01.07-85* "Нагрузки и воздействия"; СП 24.13330.2011, СНиП 2.02.03-85 "Свайные фундаменты"; СП 52-101-2003 "Бетонные и железобетонные конструкции без предварительного напряжения"; СП 22.13330.2011, СНиП 2.02.01-83* "Основания зданий и сооружений". Осадка свайно-плитного фундамента - 1 см. Система вентилируемого навесного фасада будет определена на стадии «рабочая документация» и иметь соответствующее действующее техническое свидетельство Министерства регионального развития РФ. Крепление системы навесного фасада осуществляется только к несущим конструкциям здания. При разработке документации использовались результаты обследования реконструируемого здания.
