Проект здания АБК

Базовая цена с НДС
Цена со скидкой
Цена $190.00
Скидка
Цена $190.00
Индекс: 48.130.240
Документация: Проектная документация без смет и результаты инженерных изысканий
Разделы: все разделы
Объем данных: 487 МБ
Формат файлов: редактируемые форматы
Экспертное заключение: положительное
Здание АБК производственного комплекса пищевых продуктов. 1 этап
Проектная документация, без сметы, и результаты инженерных изысканий на расширение производственного комплекса пищевых продуктов. I этап - Здание АБК
Технико-экономические показатели
Площадь участка, га: Территория предприятия
Площадь застройки АБК, м2: 116,1
Общая площадь, м2: 301,7
Строительный объем здания, м3: 1330,0
Этажность, эт.: 3

Архитектурные и объемно-планировочные решения

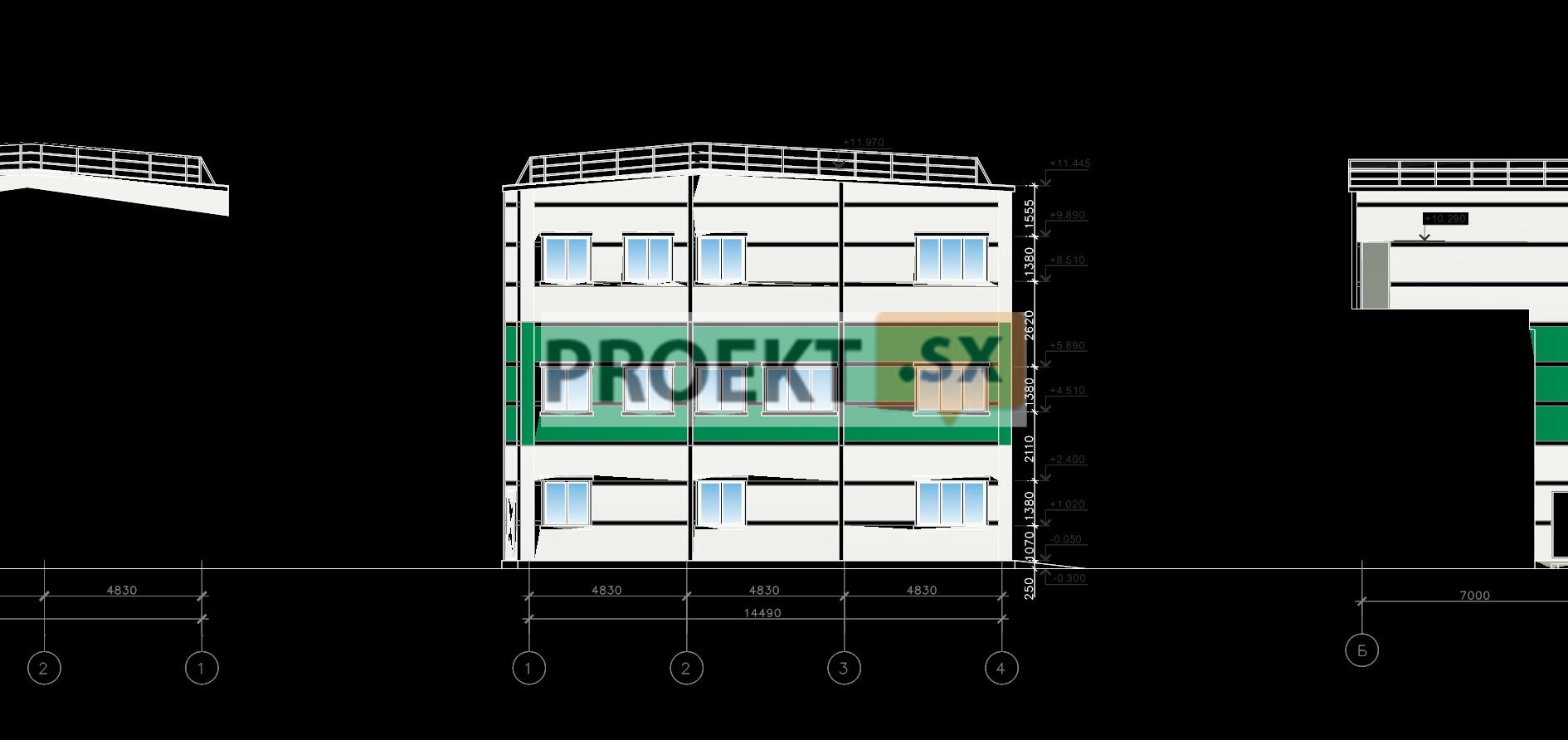

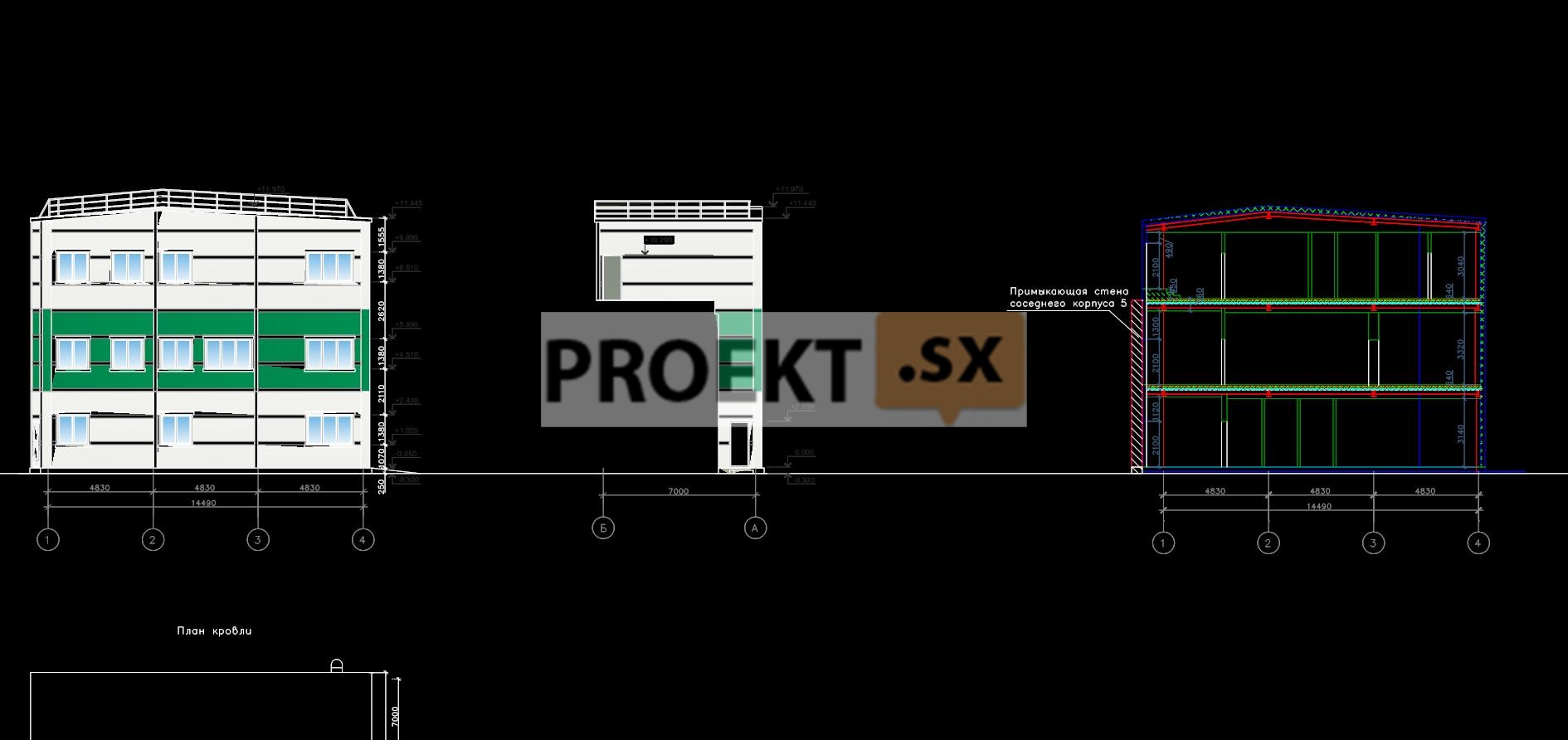

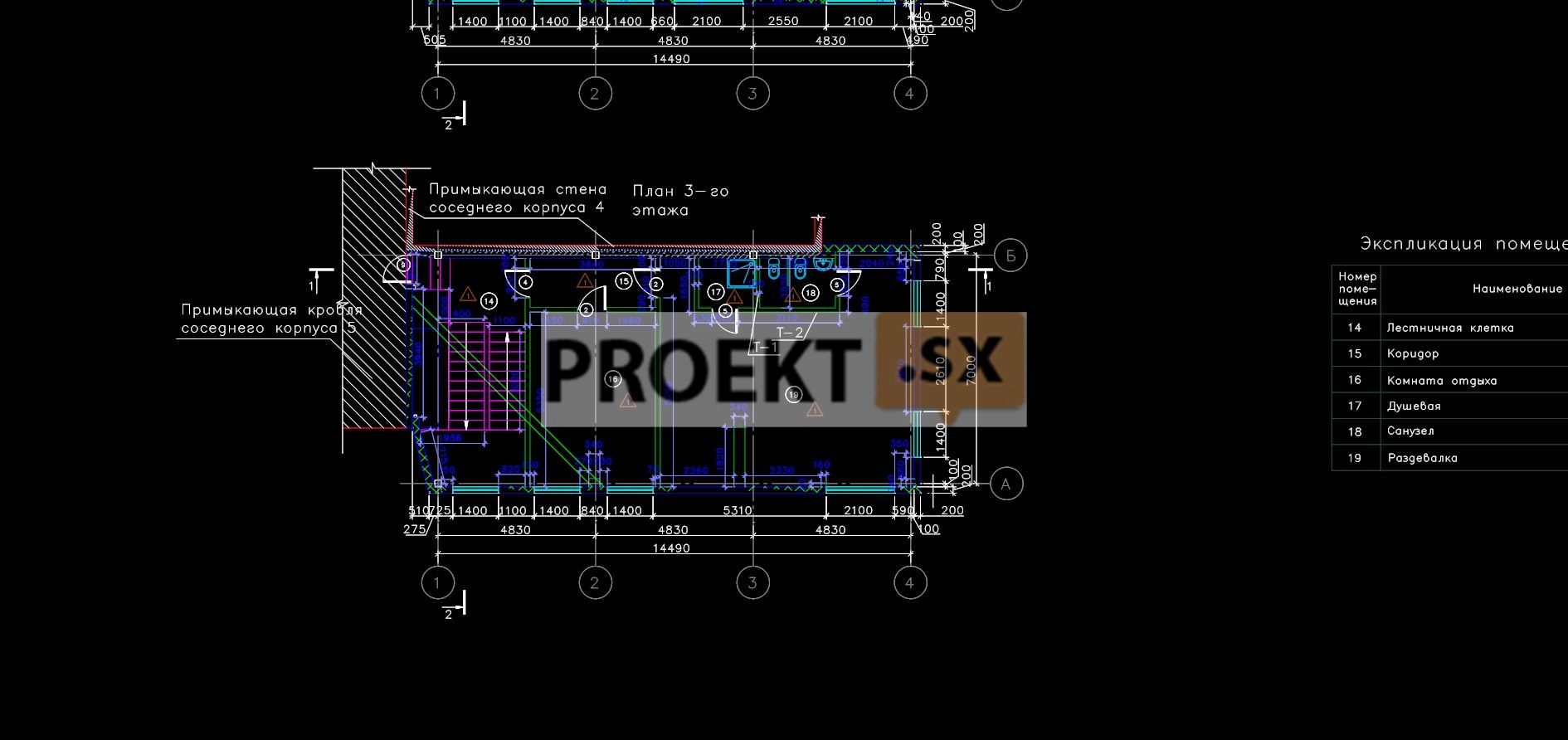

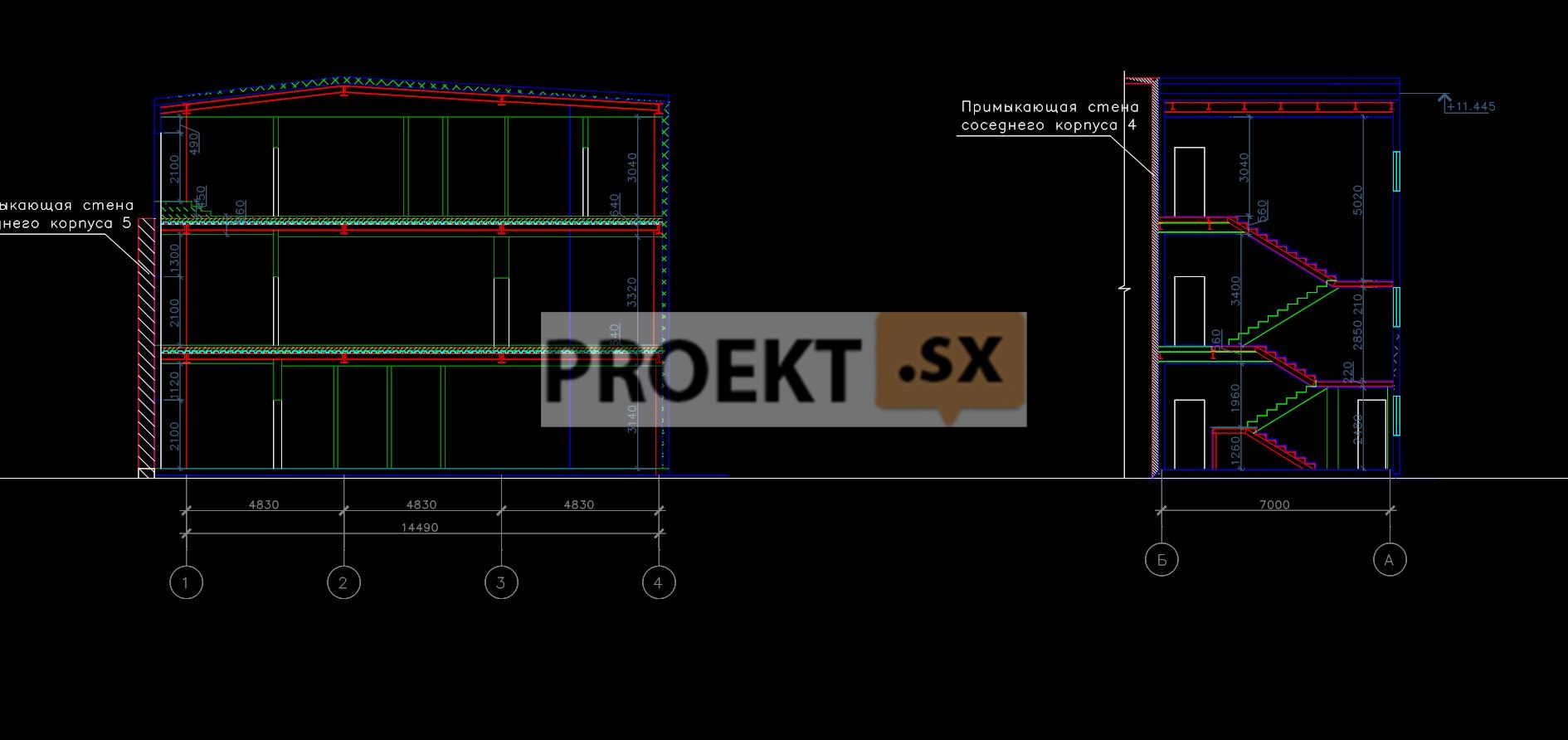

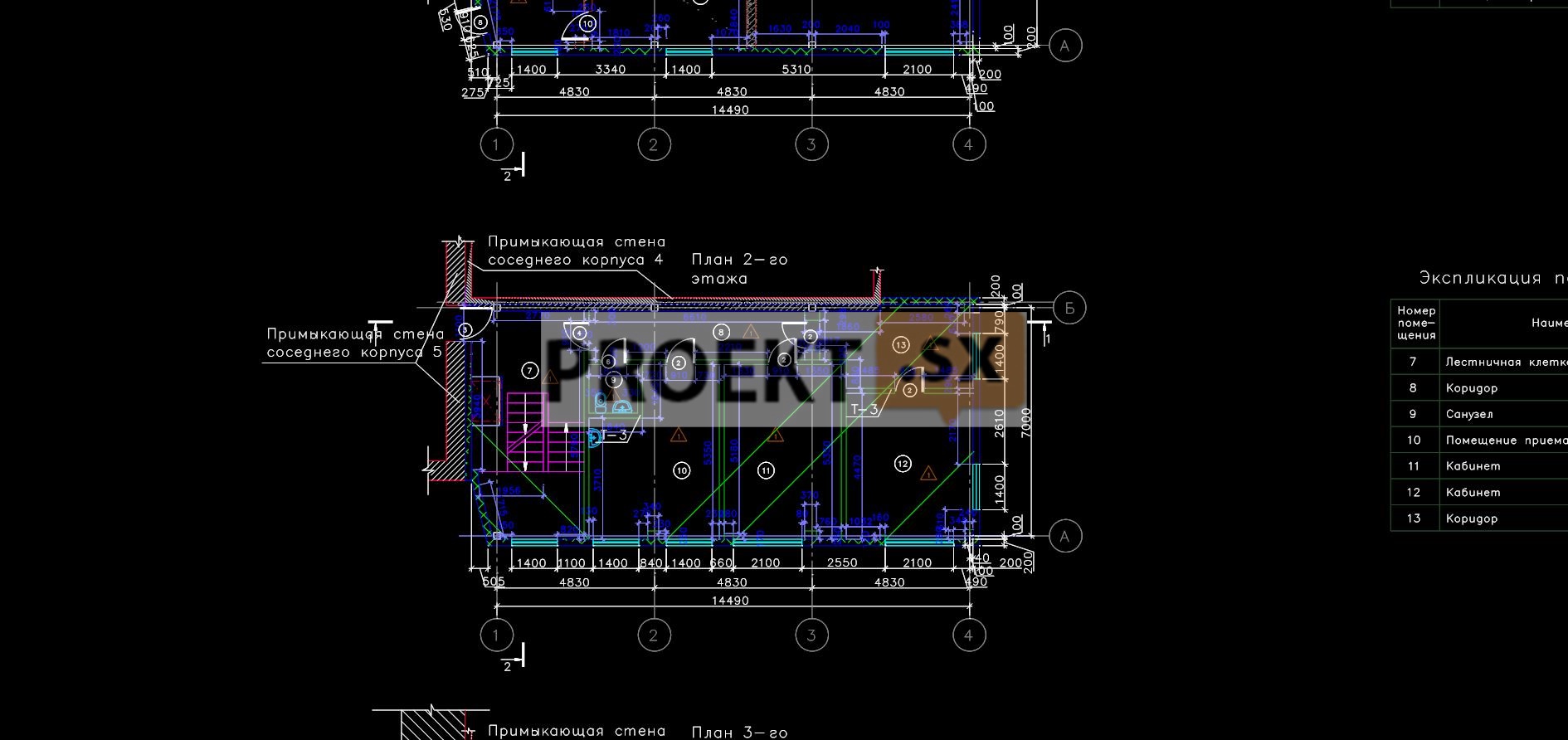

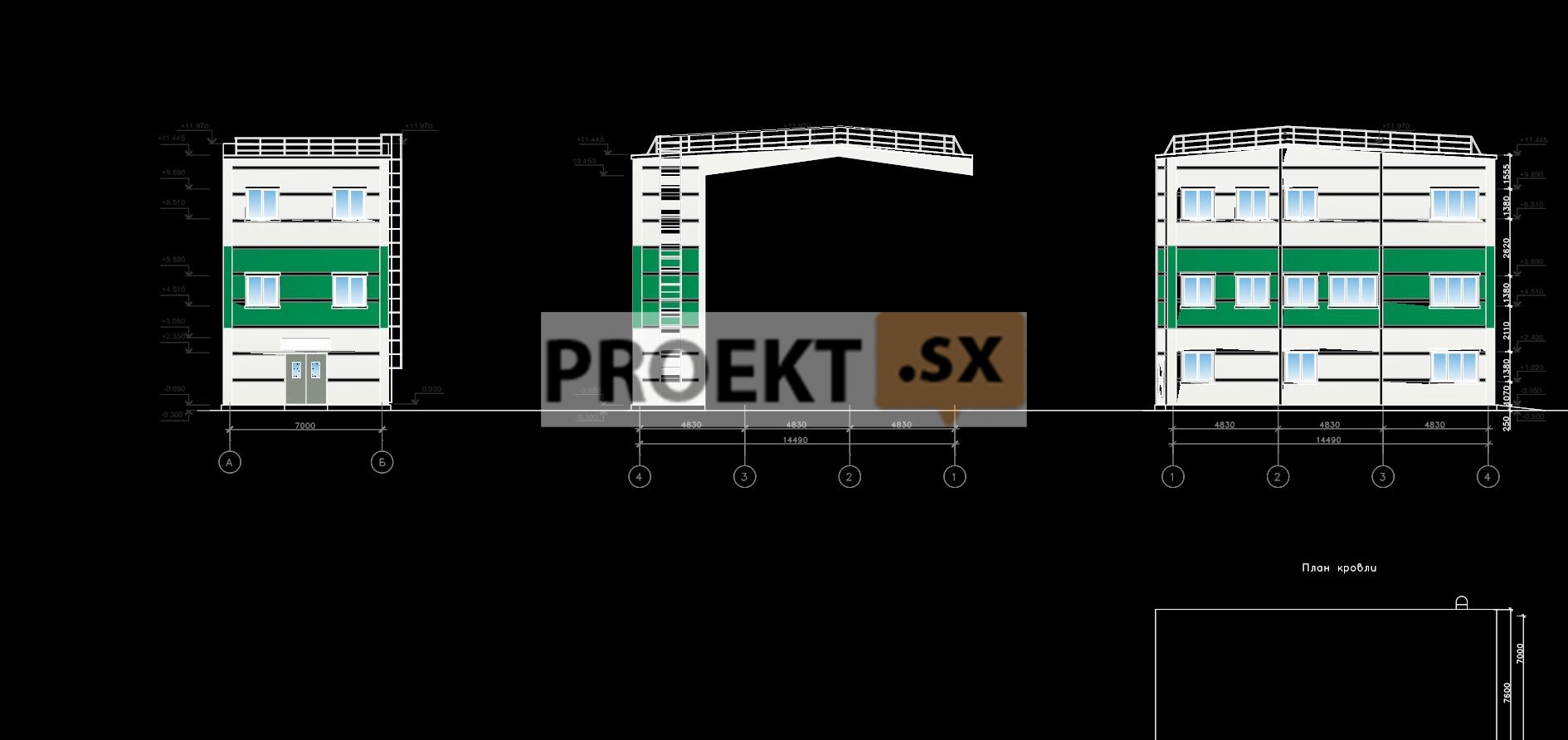

Представленная проектная документация разработана для 1 этапа строительства расширения производственного комплекса пищевых продуктов - строительства здания АБК, пристраиваемого к существующему производственному корпусу. Здание АБК - 3-х этажное, прямоугольное в плане с двускатной кровлей. Абсолютная отметка нуля здания – 28,00 м. Размеры здания АБК в осях 14,490х7,000 м, высота здания от отметки прилегающей территории до отметки карниза 11,595 м, высота от отметки чистого пола до отметки прилегающей территории 0,150м. На 1 этаже запроектированы помещения для хранения оборудования и инвентаря, на 2 этаже - помещения персонала АБК, санузлы, на 3 этаже - гардеробные с душевыми, санузлы, подсобные помещения. Здание - каркасного типа, со стальным каркасом и монолитными железобетонными перекрытиями, запроектированными по профилированному листу. Покрытие – двухскатное, с наружным организованным водостоком. Выход на кровлю предусмотрен через кровлю производственного корпуса и по наружной вертикальной лестнице. Здание - с ограждающими конструкциями и кровлей из «сэндвич» панелей с утеплителем из минеральной ваты. Цоколь здания предусмотрен из полнотелого красного кирпича, утепленного с внутренней стороны и оштукатуренный по сетке. Перегородки - гипсокартонные по стальному каркасу с минераловатным заполнением. Оконные блоки - одно - и - двухкамерные стеклопакеты индивидуального изготовления в переплетах из ПВХ профилей с возможностью установки режима «микропроветривание», Внутренние дверные блоки – деревянные и металлические по действующим ГОСТам и противопожарные. Наружные дверные блоки – металлические в противопожарном исполнении.

Конструктивные и объемно-планировочные решения

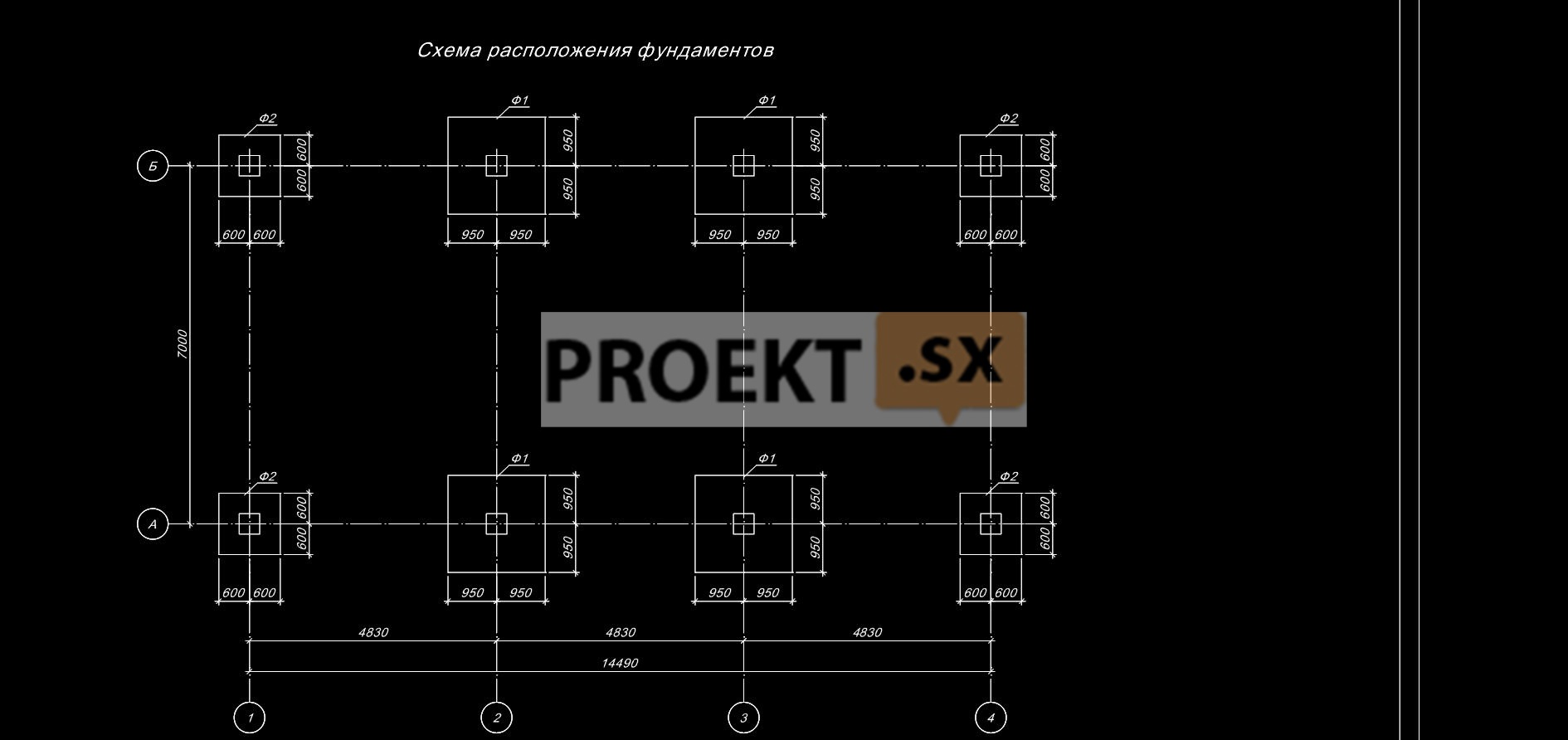

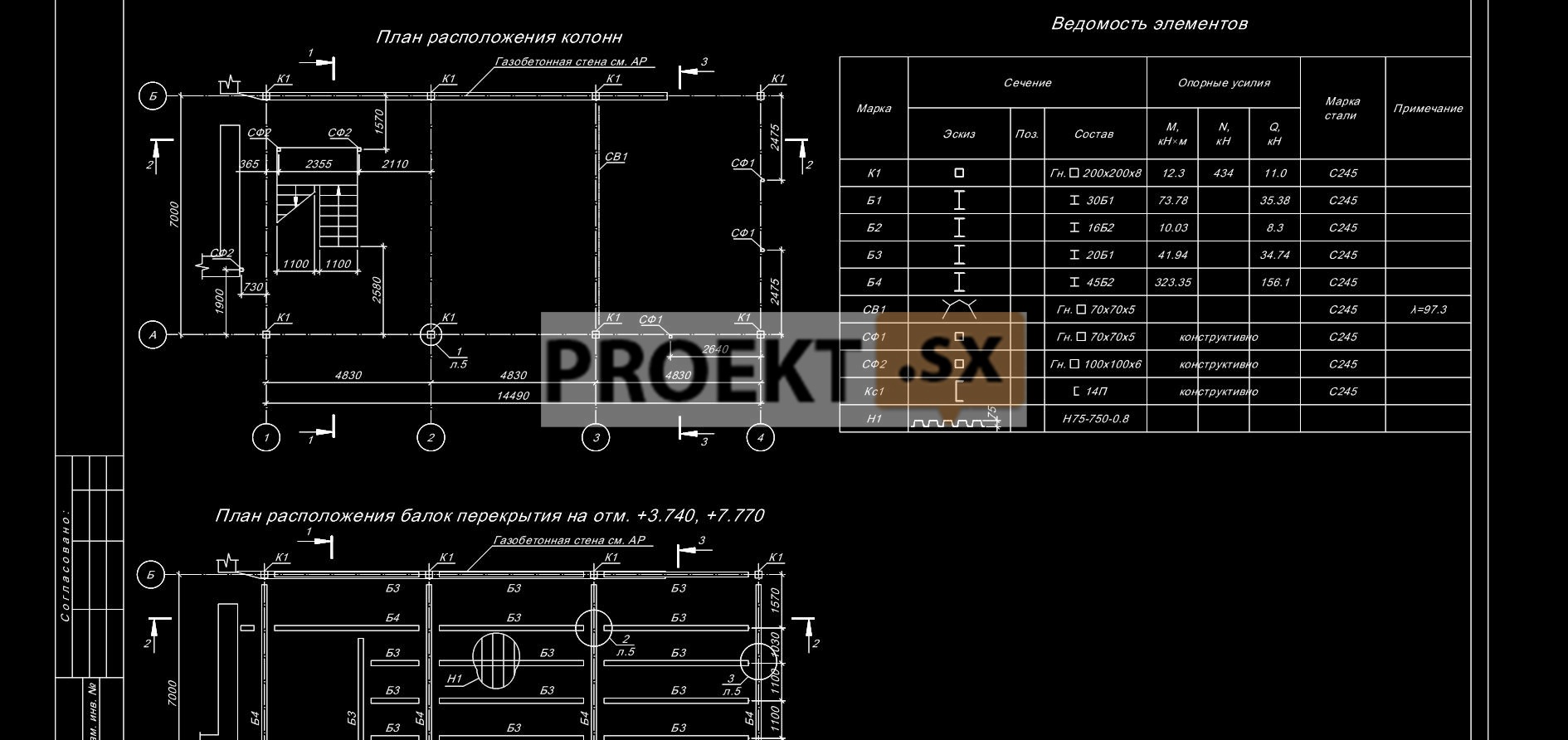

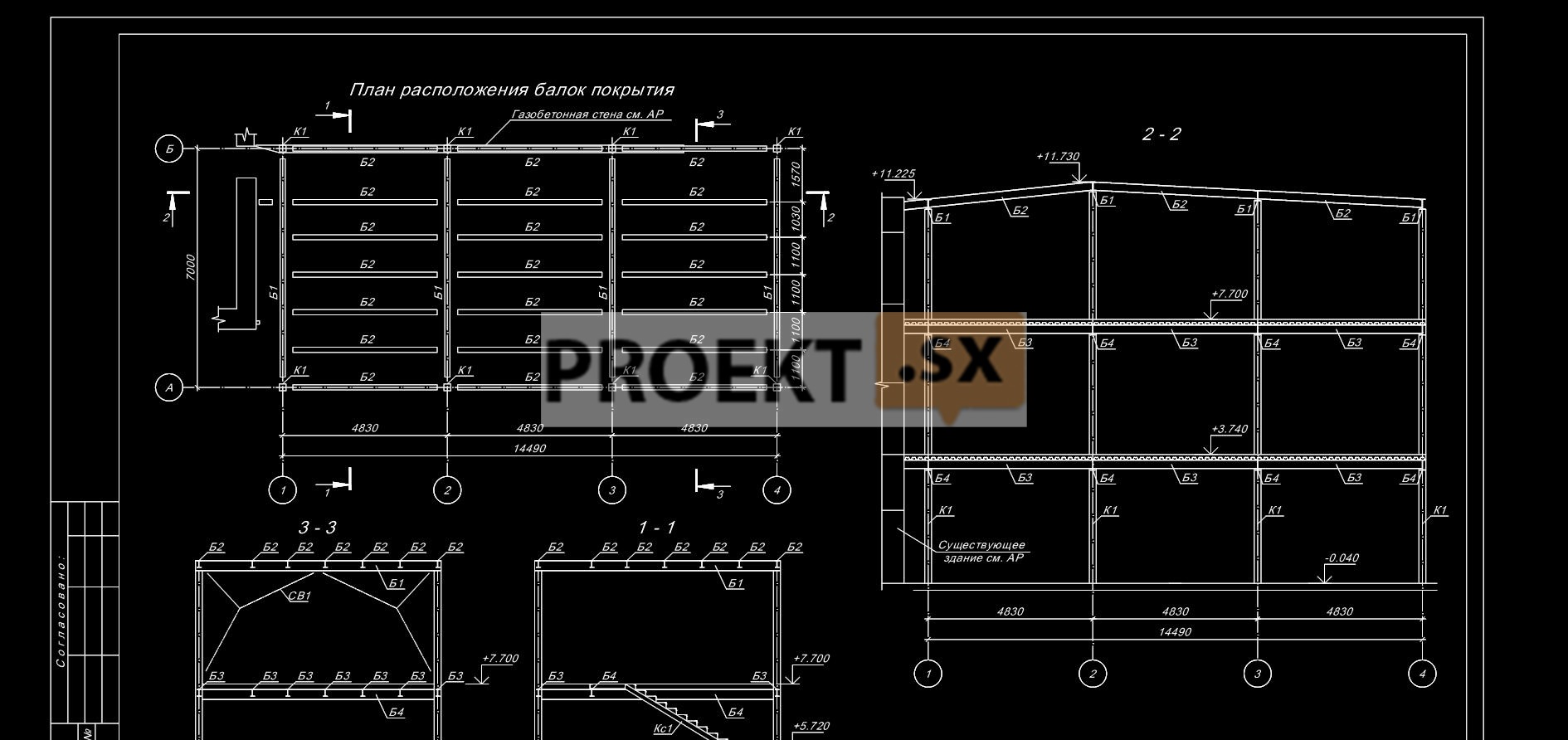

Уровень ответственности здания – нормальный. Здание запроектировано по каркасно-связевой конструктивной схеме. Колонны - стальные, из гнутосварного профиля 200х8 по ГОСТ 30245-2003, основной шаг колонн - 7,0х4,83 м. Балки стальные, двутаврового сечения 16Б230Б1 по СТО АСЧМ 20-93. Перекрытие - монолитная железобетонная плита по профнастилу толщиной 160 мм. Бетон плиты В25. Покрытие – сэндвич-панели толщиной 200 мм по стальным прогонам. Наружные стены – навесные сэндвич-панели толщиной 150мм. Перегородки запроектированы из гипсокартона по металлическому каркасу толщиной 150 мм. Пространственная жёсткость и устойчивость здания обеспечивается совместной работой жёстких опорных узлов колонн, ядер жёсткости, образованных стенами лестничных клеток, вертикальных связей в двух плоскостях и жёстких дисков перекрытий. Расчёт несущих конструкций выполнен на ЭВМ по программе Лира 9.6. Лестницы – ступени из рифленой стали по стальным косоурам. Фундаменты - ленточные на естественном основании - запроектированы из монолитного железобетона и объединены силовой плитой пола толщиной 200 мм. Бетон B25, W6, F200. Давление на грунт основания не более р=0,73кг/см2. Расчёт фундамента выполнен вручную по формулам СНиП. Относительная отметка 0,000 соответствует абсолютной отметке 28.00 м. В соответствии с отчётом об инженерно-геологических изысканиях, основанием фундаментов служат супеси пылеватые тиксотропные текучие с Е=84 кг/см2, е=0,696, φ=210. Расчетное сопротивление грунтов основания R = 1,03 кг/см2. Максимальный уровень грунтовых вод следует ожидать в периоды снеготаяния и выпадения обильных осадков вблизи поверхности земли. Грунтовые воды неагрессивны к бетону нормальной проницаемости. В целях защиты бетона подземных конструкций марка бетона по водонепроницаемости принята W6, поверхность бетона защищается обмазочной гидроизоляцией «Лахта». Ожидаемая средняя осадка здания не более ~ 6мм. Проектной документацией предусмотрена организация наблюдений (мониторинг) за существующими зданиями окружающей застройки. В соответствии с техническим заключением, в зону риска попадают два здания (примыкающее к проектируемому зданию и находящиеся на расстоянии 9 м), которые относятся ко 2 категории технического состояния. Ожидаемая дополнительная осадка зданий окружающей застройки (в том числе и примыкающих зданий) меньше предельно допустимых значений.
