Архитектурные и объемно-планировочные решения

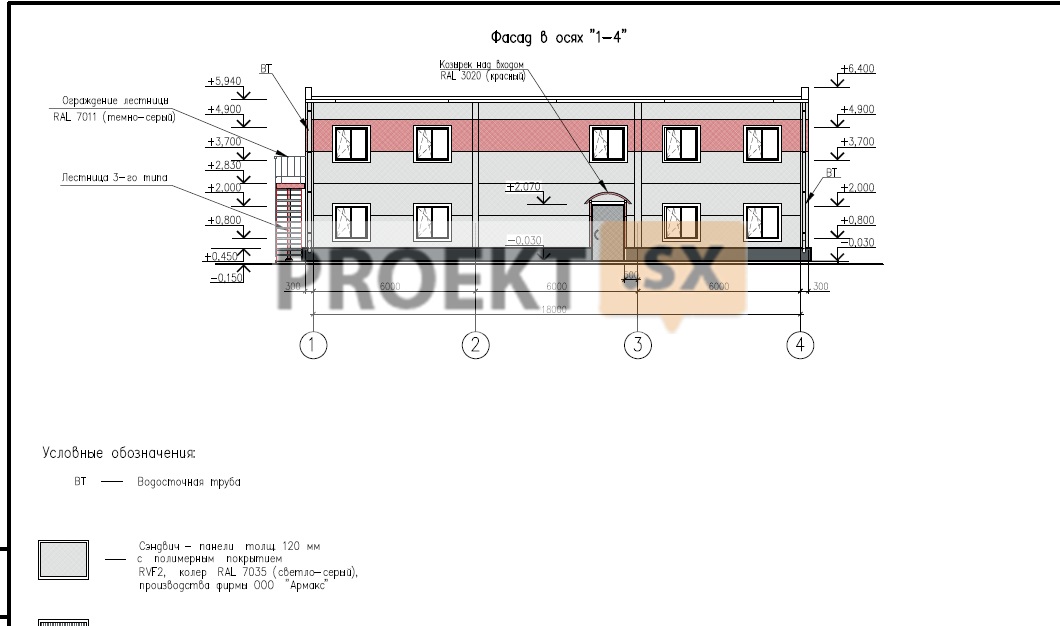

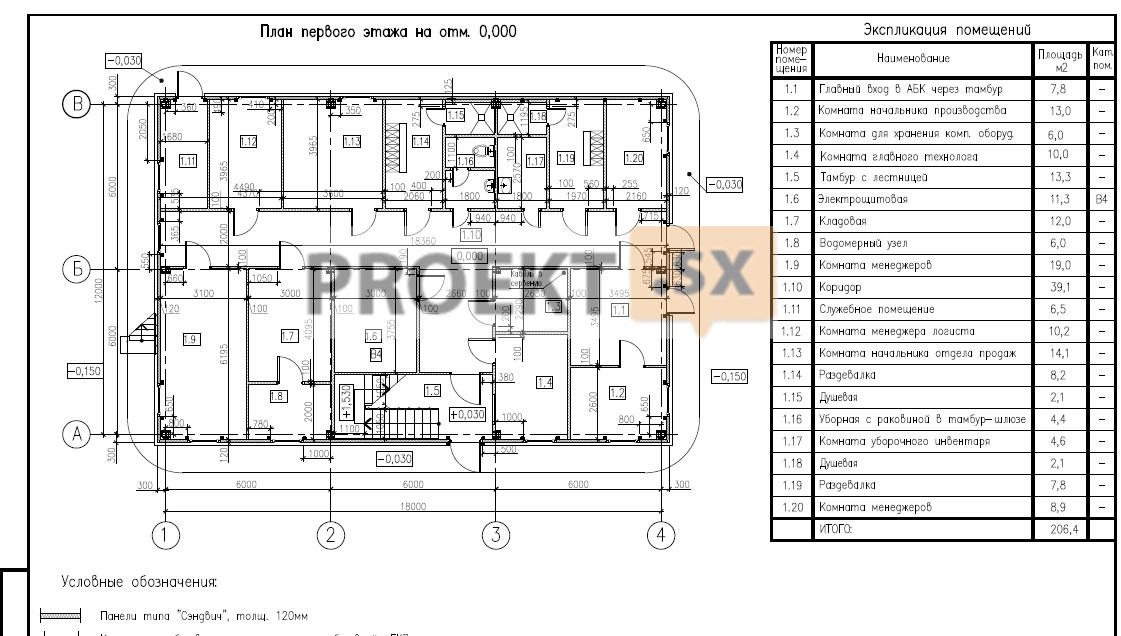

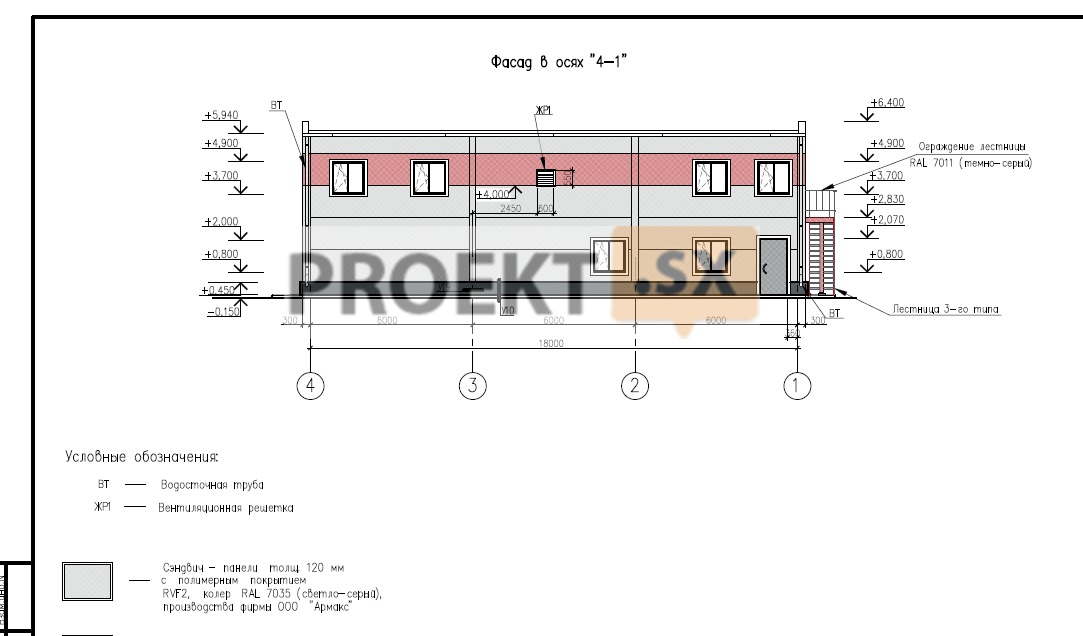

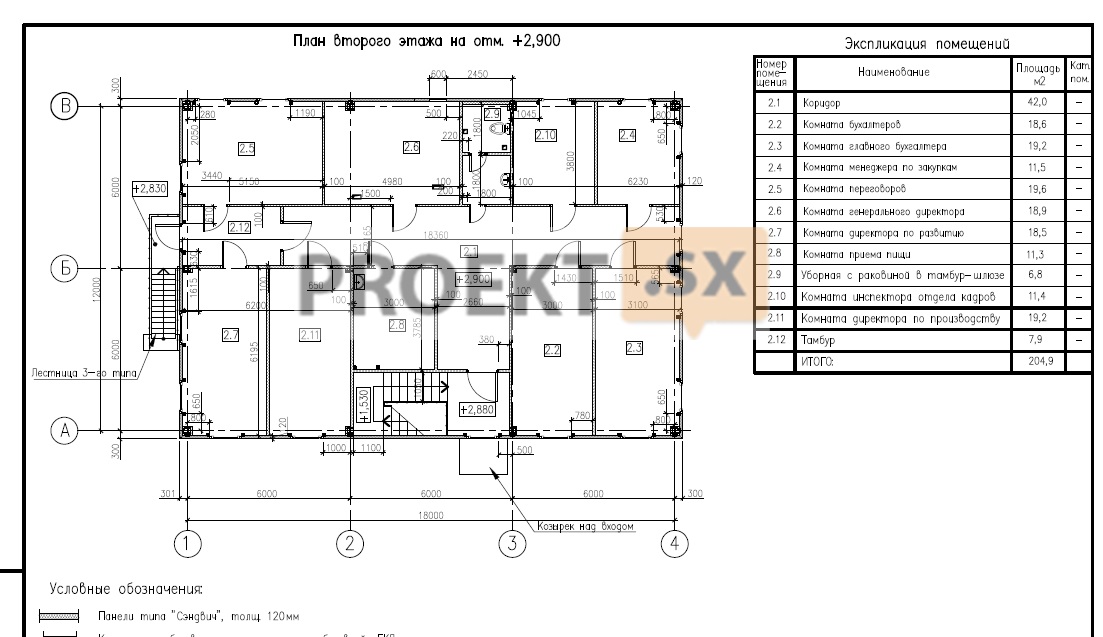

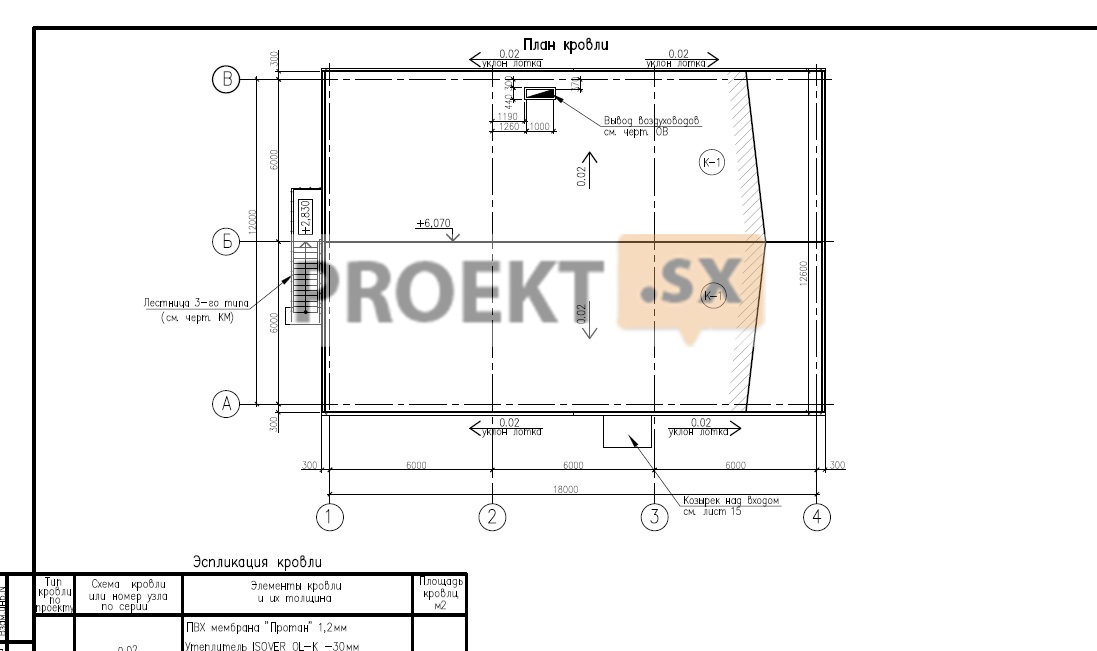

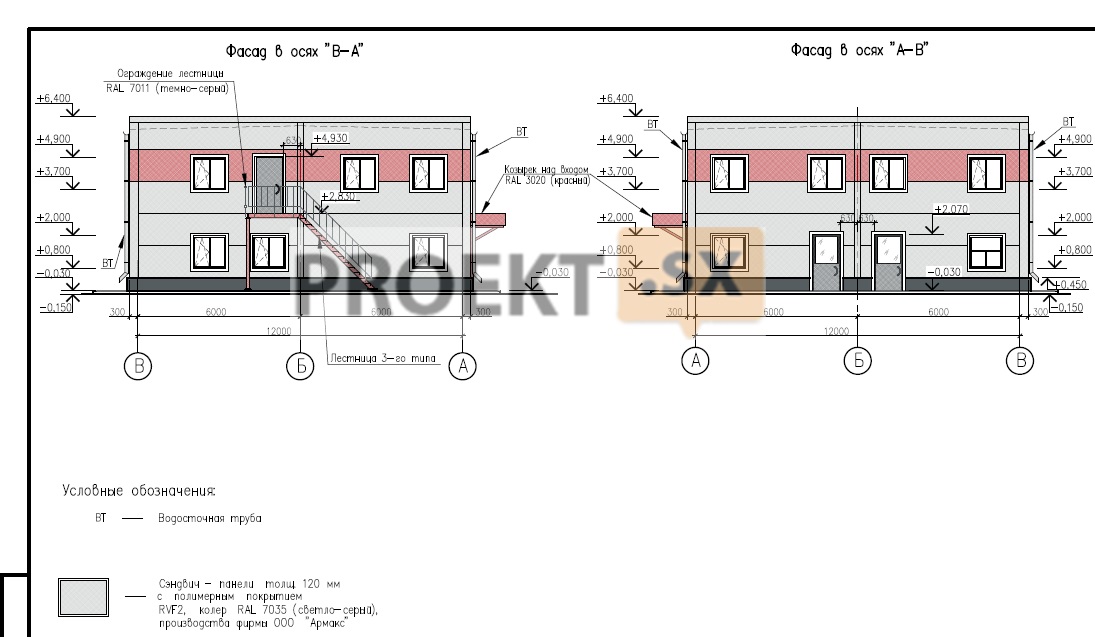

На территории растворно-бетонного узла запроектировано здание административно-бытового корпуса. Здание прямоугольной формы в плане, размерами в крайних осях 18 х 12 м, двухэтажное, высота от планировочной отметки земли до верха парапета 6,55 м. За относительную отметку 0.000 принята отметка чистого пола 1 этажа здания. На первом этаже предусмотрены: кабинеты администрации, санитарнобытовые помещения (в том числе душевые и раздевальные), инженерно- технические помещения. На втором этаже размещены административные помещения, переговорные, комната приема пищи и санитарно-бытовые помещения. Высота помещений каждого этажа 2,5 м. В здании предусмотрены 1 лестничная клетка типа Л1 и лестница 3 типа. Фасады здания запроектированы из сэндвич-панелей с полимерным покрытием. Внутренние перегородки - из ГКЛ и ГКВЛ по металлическому каркасу. В здании предусмотрена отделка в зависимости от назначения помещений. Заполнение оконных проемов - металлопластиковые оконные блоки с однокамерными стеклопакетами. Кровля запроектирована рулонной. Покрытие - плоское, совмещенное с наружным организованным водостоком. Проектной документацией предусмотрены мероприятия для обеспечения доступа МГН на территорию растворно-бетонного узла, на паркинг с оборудованным 1 местом для инвалидов и в здание административного корпуса по пандусу с нормативным уклоном.

Конструктивные и объемно-планировочные решения

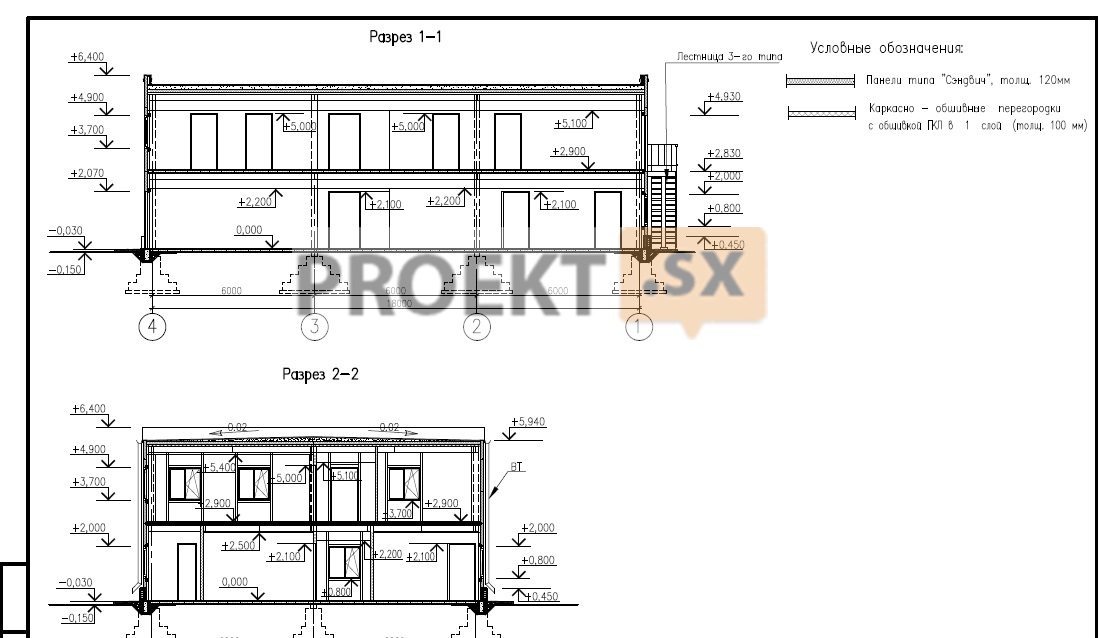

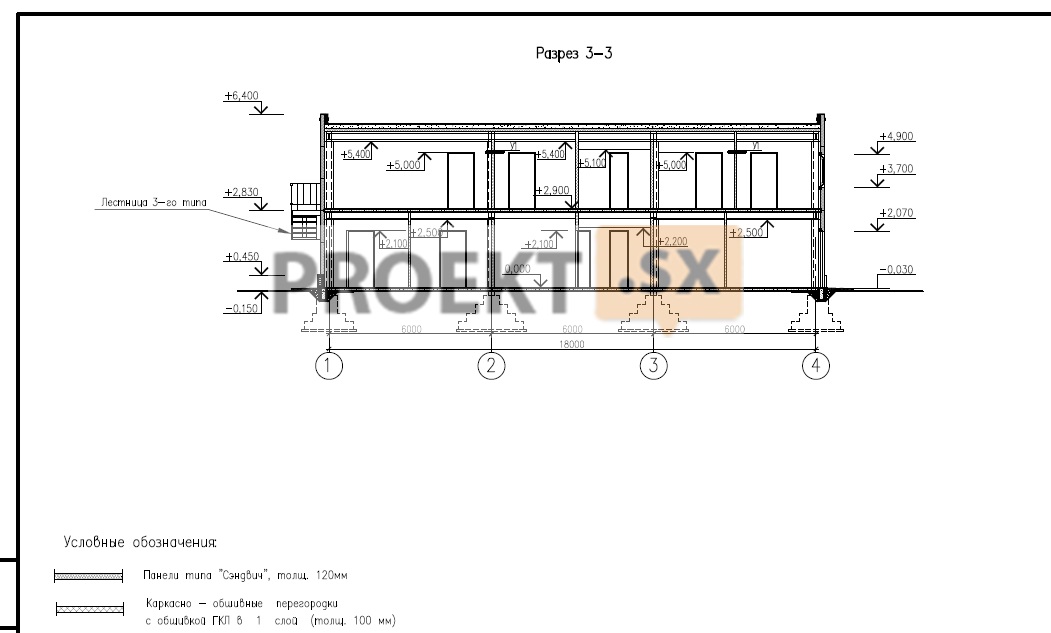

Уровень ответственности здания - II (нормальный). Здание АБК запроектировано по каркасной конструктивной схеме. Пространственная жёсткость и устойчивость здания обеспечивается жёстким сопряжением колонн с фундаментом, рамными узами сопряжения ригелей с колоннами и жесткими дисками перекрытия и покрытия. Основные несущие элементы - колонны каркаса и ригели перекрытия и покрытия - стальные, из прокатных двутавров. Сталь С245. Перекрытие - монолитная железобетонная плита толщиной 80 мм из бетона В25 по стальным прогонам. Покрытие - профилированный настил по стальным прогонам. Наружные стены - трехслойные «сэндвич» - панели толщиной 120 мм с креплением к колоннам каркаса и элементам фахверка. Цокольная часть наружной стены - кладка из полнотелого кирпича с утеплением. Внутренняя лестница - сборные железобетонные ступени и монолитные железобетонные площадки по стальным косоурам. Расчёт конструкций выполнен на программном комплексе 8САЛ 11.3. Относительная отметка 0,000 соответствует абсолютной отметке 13.40. Фундаменты - на естественном основании, отдельно стоящие, столбчатые, с балками по периметру наружных стен, из монолитного железобетона В25; У6; Р50. Под фундаментами предусмотрена бетонная подготовка по подушке из песчано-гравийной смеси толщиной до 500 мм. Основание пола первого этажа - в виде монолитной железобетонной плиты толщиной 100 мм из бетона В25 по песчаной подушке. Проектными решениями предусмотрена замена насыпного грунта и устройство подушки из песчано-гравийной смеси с послойным уплотнением. Основанием фундаментов служат супеси пылеватые с прослоями песка, пластичные ИГЭ-2 (с=12 кПа; Е=10 МПа; е=0,648; ф=23 град). Расчетная осадка здания не превышает предельно допустимых значений. Влияния на окружающую застройку не ожидается.
