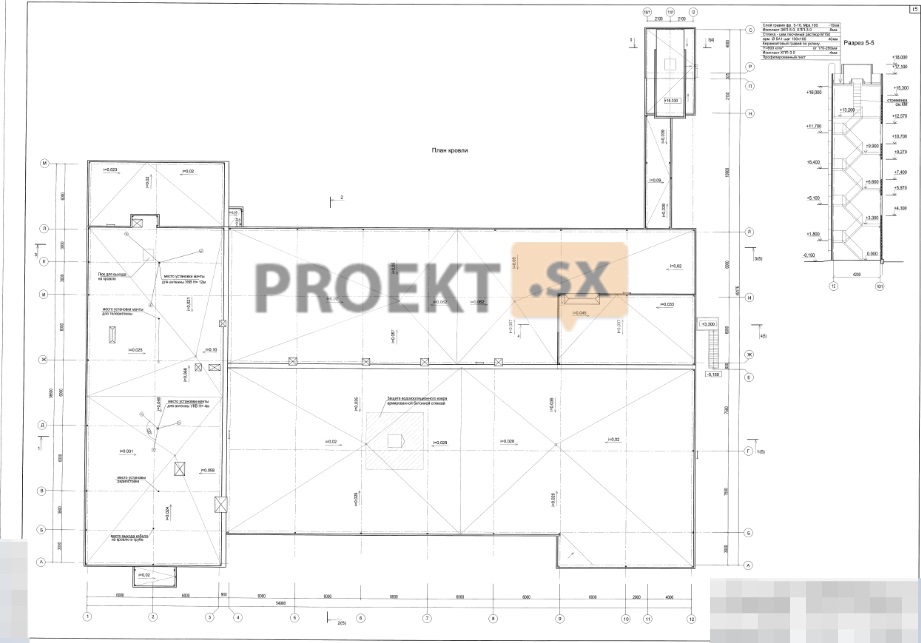

Обоснование принятых объемно-пространственных и архитектурно-художественных решений

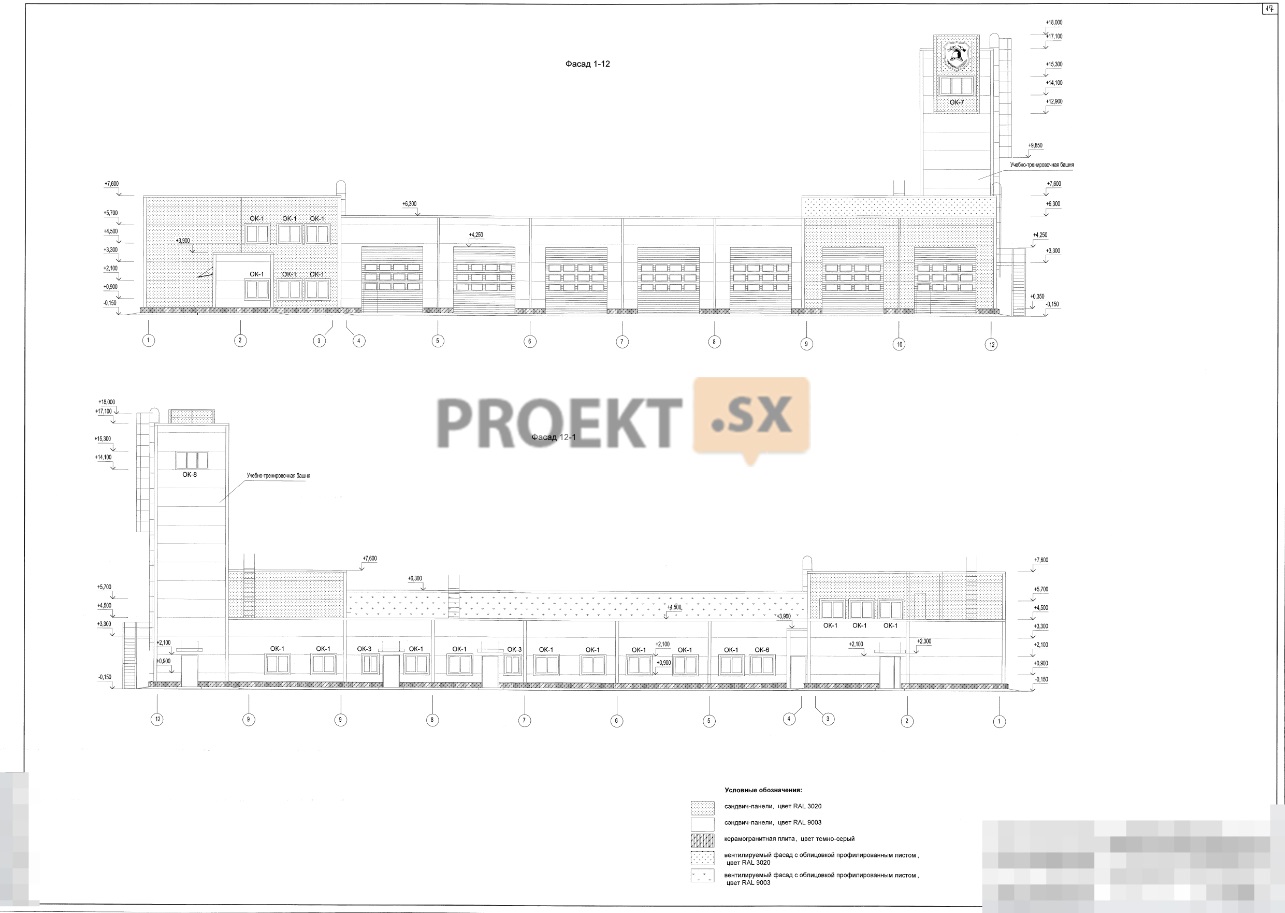

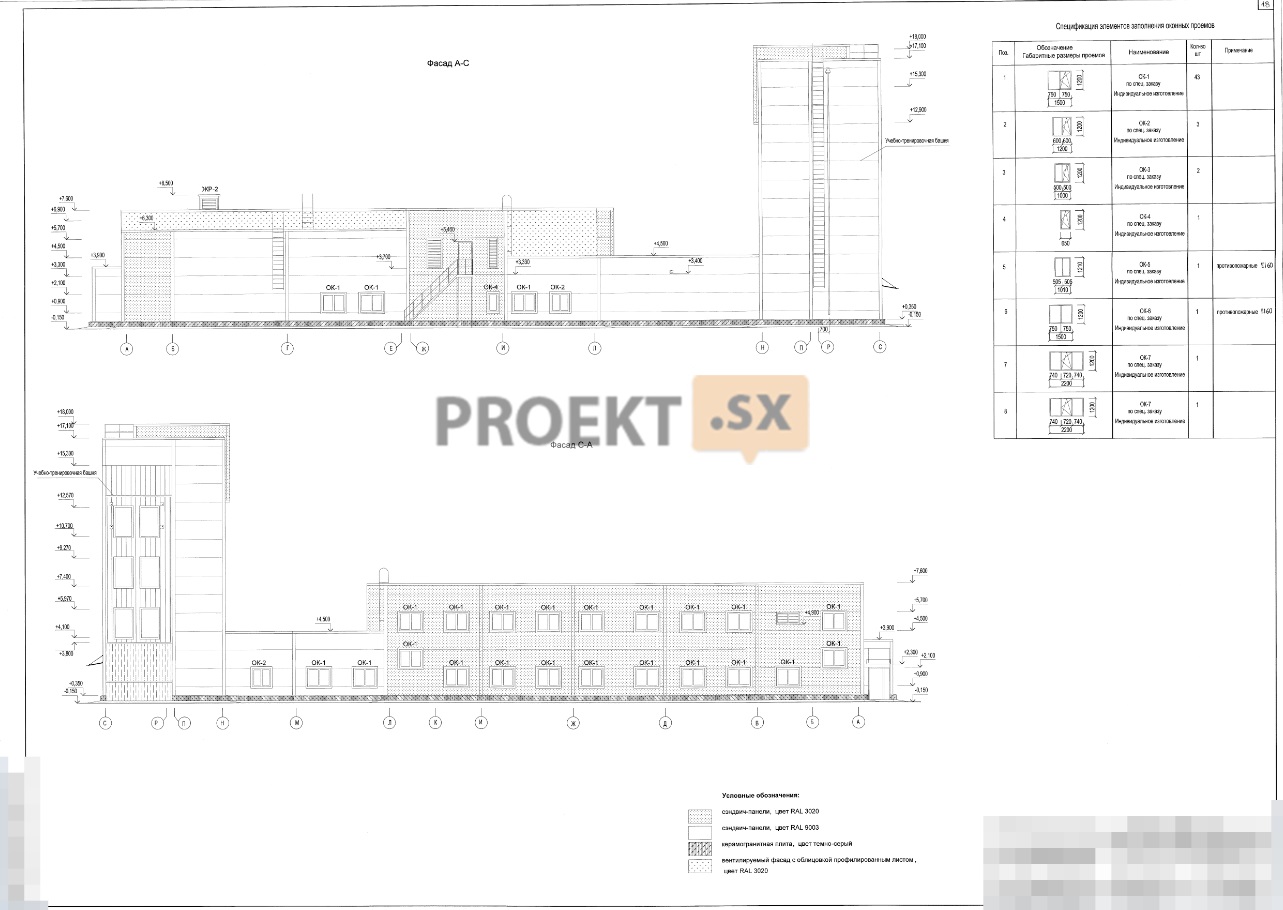

Здание пожарного депо II типа - II степени огнестойкости, С0 класса конструктивной пожарной опасности, II класса ответственности, одно-двухэтажное, неправильной формы в плане, размером - 54.9 х 49.175м. Одно-двухэтажный корпус гаража на 6 автомобилей блокируется с двухэтажным корпусом со служебными помещениями и 4-х этажной учебно-тренировочной башней. Здание каркасного типа. Наружные стены выполняются из сэндвич панелей с покрытием из полиэстера и частично - кирпичными (противопожарные), утепленными по системе вентилируемых фасадов с наружной облицовкой металлическим профилированным листом с полимерным покрытием. Цоколь – бетонный либо кирпичный (пластического прессования) с наружным утеплением и облицовкой керамогрнанитом. Высота административной части и гаража -7,6 м, учебно-тренировочной башни – 18.0м. Высота этажа – 3,3 м. Класс функциональной пожарной опасности – Ф4.4. На первом этаже пожарного депо располагаются гараж с производственными и вспомогательными помещениями (между осями А-С и 4-12) и служебные помещения (между осями А-М и 1-3), разделенные противопожарной стеной 1 типа с пределом огнестойкости REI 150. В производственной части здания размещаются: стоянка на 5 автомобилей, пост ТО, пост мойки, очистные от мойки автомобилей, рукавный участок, пост ГДЗС, помещение для мойки и сушки спецодежды, кабинет главного механика, комната мастеров, мастерские, воздухона-полнительная станция, кладовые, комнаты отдыха дежурной смены и технические помещения. В административной части размещаются: кабинеты, диспетчерская, аппаратная, кроссовая, помещение мультисервисной телекоммуникационной сети (ЕМТС), комната персонала, термокамера, учебный класс, комната психологической разгрузки, комната приема пищи, комната разогрева пищи, санитарные узлы и технические помещения. На втором этаже между осями Е-И и 9-12 размещена венткамера для обслуживания производственных помещений гаража; между осями А-М и 1-3 располагаются кабинеты, гардеробные, тренажерный зал, санитарные узлы и технические помещения. Между осями П-С и 9-11 предусматривается строительство учебно-тренировочной башни, совмещенной с башней для сушки рукавов. Башня представляет собой четырехэтажное сооружение прямоугольное в плане, с осевыми размерами 4.2х7.6м, высотой 18.0м и предназначена для проведения практических занятий с личным составом пожарных подразделений в условиях, приближенных к реальной обстановке при тушении пожаров. Рабочий фасад учебно-тренировочной башни с двумя рядами окон обшивается деревянной рейкой и под проемами второго этажа до планировочной отметки обшивается оцинкованной листовой сталью. Тренировочная полоса в основание башни имеет предохранительную подушку, заходящую за наружную грань стены на 1.0м. В здание пожарного депо помещения для пожарной техники имеют высоту 4.8м. Остальные производственные, служебные и вспомогательные помещения – 3.0 м.  Заполнение оконных проемов помещений выполняется металлопластиковыми оконными блоками с заполнением однокамерными стеклопакетами (из стекла с селективным покрытием - в части здания со служедными помещениями). Двери: наружные - металлические, утепленные; внутренние – деревянные ламинированные (в служебных помещениях), металлические (в производственных помещениях), противопожарные сертифицированные (для заполнения проемов в противопожарных преградах); ворота стоянки пожарной техники - подъемно-секционные. Состав и площади помещений пожарных депо принимаются в соответствии с Приложением 4 НПБ 101-95 для пожарного депо II типа. Центральный вход в пожарное депо предусмотрен со стороны главного фасада здания. На путях движения личного состава по тревоге к помещению пожарной техники исключены перепады отметок и устройство выступающих частей конструкций и оборудования на высоте не менее 2,2 м от уровня пола. Ширина коридоров на путях движения личного состава дежурной смены по тревоге не менее 1,4 м. Открывание внутренних дверей из помещений с расположением дежурной смены предусматрено по направлению движения к помещению пожарной техники. Пункт связи в пожарном депо расположен справа, а пост технического обслуживания слева от помещения пожарной техники по ходу выезда автомобилей. Глубина помещений пожарной техники, технического обслуживания и мойки для здания пожарных депо II типа предусмотрена 15.0 м. Пост мойки и ТО запроектированы в отдельных боксах. Пункт связи предусмотрен с естественным освещением и располагается смежно с помещением пожарной техники. В разделяющей их перегородке предусмотрено окно размером 1,2х1,5 м на расстоянии 0,6 м от пола, которое оборудуется приспособлением для передачи путевок. Все помещения обеспечены нормативными эвакуационными выходами, в соответствие с требованиями п. 3 Статьи 89 Федеральный закон РФ №123 «Технический регламент о требованиях пожарной безопасности». В здание предусмотрены две эвакуационных лестничных клетки типа Л1. Обе имеют выходы непосредственно наружу. Основные технико-экономические показатели.

Описание и обоснование конструктивных решений зданий и сооружений

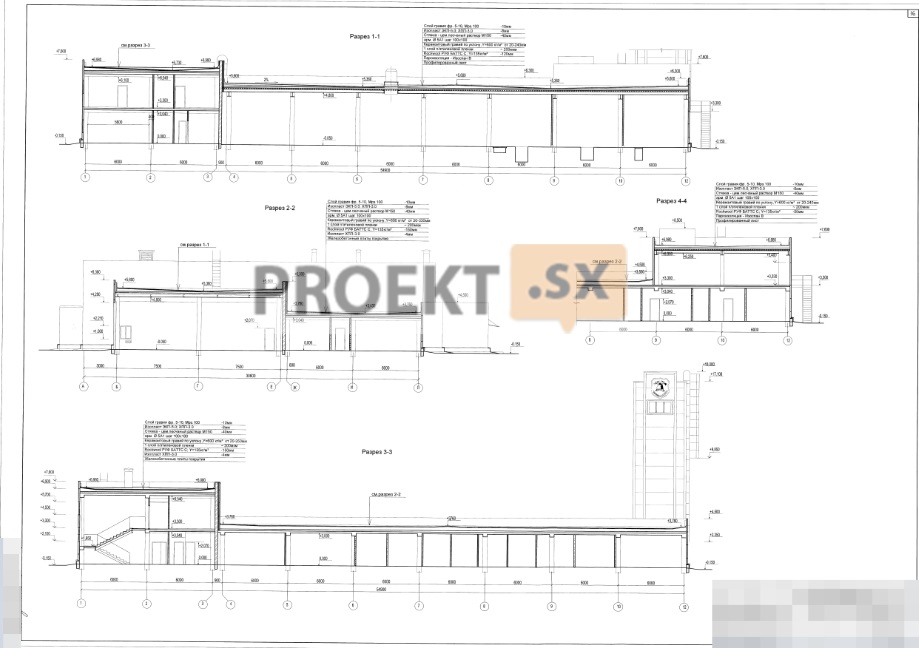

Конструктивные решения здания разработаны на основании объемно-планировочного решения здания, отвечающего технологическим требованиям. Уровень ответственности здания в соответствии с ГОСТ 27751-88 - II - нормальный. Категория сложности здания – 2. За относительную отметку 0,000 принята отметка чистого пола первого этажа, что соответствует абсолютной отметке + 10.150 м. Здание пожарного депо состоит из гаража с производственными и вспомогательными помещениями (между осями А-С и 4-12) и служебных помещений (между осями А-М и 1-3). Между осями П-С и 9-11 предусматривается строительство учебно-тренировочной башни, совмещенной с башней для сушки рукавов. Между осями 1-3 здание двухэтажное, между осями 4-12 – одноэтажное без подвала. Высота этажа между осями 1-3 3,3 м. Высота гаража до низа несущих конструкций покрытия 4,8 м. Несущий каркас выполнен из монолитного железобетона. Вертикальными несущими конструкциями каркаса являются колонны и диафрагмы жесткости. Конструктивная система каркаса – рамно-стеновая. Сопряжение колонн каркаса с фундаментами и балками перекрытий и покрытия жёсткое. Прочность, устойчивость и пространственная жёсткость каркаса и здания в целом, обеспечивается совместной работой перекрытий и вертикальных конструкций. Учебно-тренировочная башня прямоугольной формы с размерами в плане 7,675х4,2 м расположена между осями Н-С, 10/1-12 и соединена со зданием переходной галереей в уровне первого этажа. Длина галереи 10,9м. Учебно-тренировочная башня имеет металлический рамно-связевой каркас из стоек и балок, который обеспечивает её прочность, устойчивость и пространственную жёсткость. Высота башни 18 м. Характеристика конструктивных элементов здания: Фундаменты – монолитные перекрестные ленты из бетона класса В25 по бетонной подготовке из бетона класса В7.5 толщиной 100мм под двухэтажную часть, столбчатые под одноэтажную часть. Гараж и учебно-тренировочную башню. Диафрагмы жесткости – монолитные железобетонные толщиной 160 мм. Колонны каркаса – монолитные железобетонные из бетона класса В25. Подколонники сечением 600х600м; колонны сечением 400х400мм. Перекрытия и покрытие – монолитные железобетонные балочные толщиной 160 мм из бетона класса В25. Сечение балок – 400х400 мм. Перекрытия учебно-тренировочной башни – рифленая сталь по металлическим балкам. Покрытие гаража в осях А-Е, 4-12 и учебно-тренировочной башни – профилированный настил по металлическим балкам. Лестницы – сборные железобетонные марши, ограждения лестниц стальные. Наружные лестницы металлические.

Описание и обоснование принятых объемно-планировочных решений здания

Здание пожарного депо II типа - II степени огнестойкости, С0 класса конструктивной пожарной опасности, II класса ответственности, одно-двухэтажное, неправильной формы в плане, размером - 54.9 х 49.175м. Одно-двухэтажный корпус гаража на 6 автомобилей блокируется с двухэтажным корпусом со служебными помещениями и 4-х этажной учебно-тренировочной башней. Здание каркасного типа. Наружные стены выполняются из сэндвич панелей с покрытием из полиэстера и частично - кирпичными (противопожарные), утепленными по системе вентилируемых фасадов с наружной облицовкой металлическим профилированным листом с полимерным покрытием. Цоколь – бетонный либо кирпичный (пластического прессования) с наружным утеплением и облицовкой керамогрнанитом. Высота административной части и гаража -7,6 м, учебно-тренировочной башни – 18.0м. Высота этажа – 3,3 м. Класс функциональной пожарной опасности – Ф4.4. На первом этаже пожарного депо располагаются гараж с производственными и вспомогательными помещениями (между осями А-С и 4-12) и служебные помещения (между осями А-М и 1-3), разделенные противопожарной стеной 1 типа с пределом огнестойкости REI 150. В производственной части здания размещаются: стоянка на 5 автомобилей, пост ТО, пост мойки, очистные от мойки автомобилей, рукавный участок, пост ГДЗС, помещение для мойки и сушки спецодежды, кабинет главного механика, комната мастеров, мастерские, воздухонаполнительная станция, кладовые, комнаты отдыха дежурной смены и технические помещения. В административной части размещаются: кабинеты, диспетчерская, аппаратная, кроссовая, помещение мультисервисной телекоммуникационной сети (ЕМТС), комната персонала, термокамера, учебный класс, комната психологической разгрузки, комната приема пищи, комната разогрева пищи, санитарные узлы и технические помещения. На втором этаже между осями Е-И и 9-12 размещена венткамера для обслуживания производственных помещений гаража; между осями А-М и 1-3 расgолагаются кабинеты, гардеробные, тренажерный зал, санитарные узлы и технические помещения. Между осями П-С и 9-11 предусматривается строительство учебно-тренировочной башни, совмещенной с башней для сушки рукавов. Башня представляет собой четырехэтажное сооружение прямоугольное в плане, с осевыми размерами 4.2х7.6м, высотой 18.0м и предназначена для проведения практических занятий с личным составом пожарных подразделений в условиях, приближенных к реальной обстановке при тушении пожаров. Рабочий фасад учебно-тренировочной башни с двумя рядами окон обшивается деревянной рейкой и под проемами второго этажа до планировочной отметки обшивается оцинкованной листовой сталью. Тренировочная полоса в основание башни имеет предохранительную подушку, заходящую за наружную грань стены на 1.0м. В здание пожарного депо помещения для пожарной техники имеют высоту 4.8м. Остальные производственные, служебные и вспомогательные помещения – 3.0м. Заполнение оконных проемов помещений выполняется металлопластиковыми оконными блоками с заполнением однокамерными стеклопакетами (из стекла с селективным покрытием - в части здания со служебными помещениями). Двери: - наружные - металлические, утепленные; - внутренние – деревянные ламинированные (в служебных помещениях), металлические (в производственных помещениях), противопожарные сертифицированные (для заполнения проемов в противопожарных преградах); - ворота стоянки пожарной техники - подъемно-секционные.

Обоснование номенклатуры, компоновки и площадей помещений основного, вспомогательного, обслуживающего назначения и технического назначения

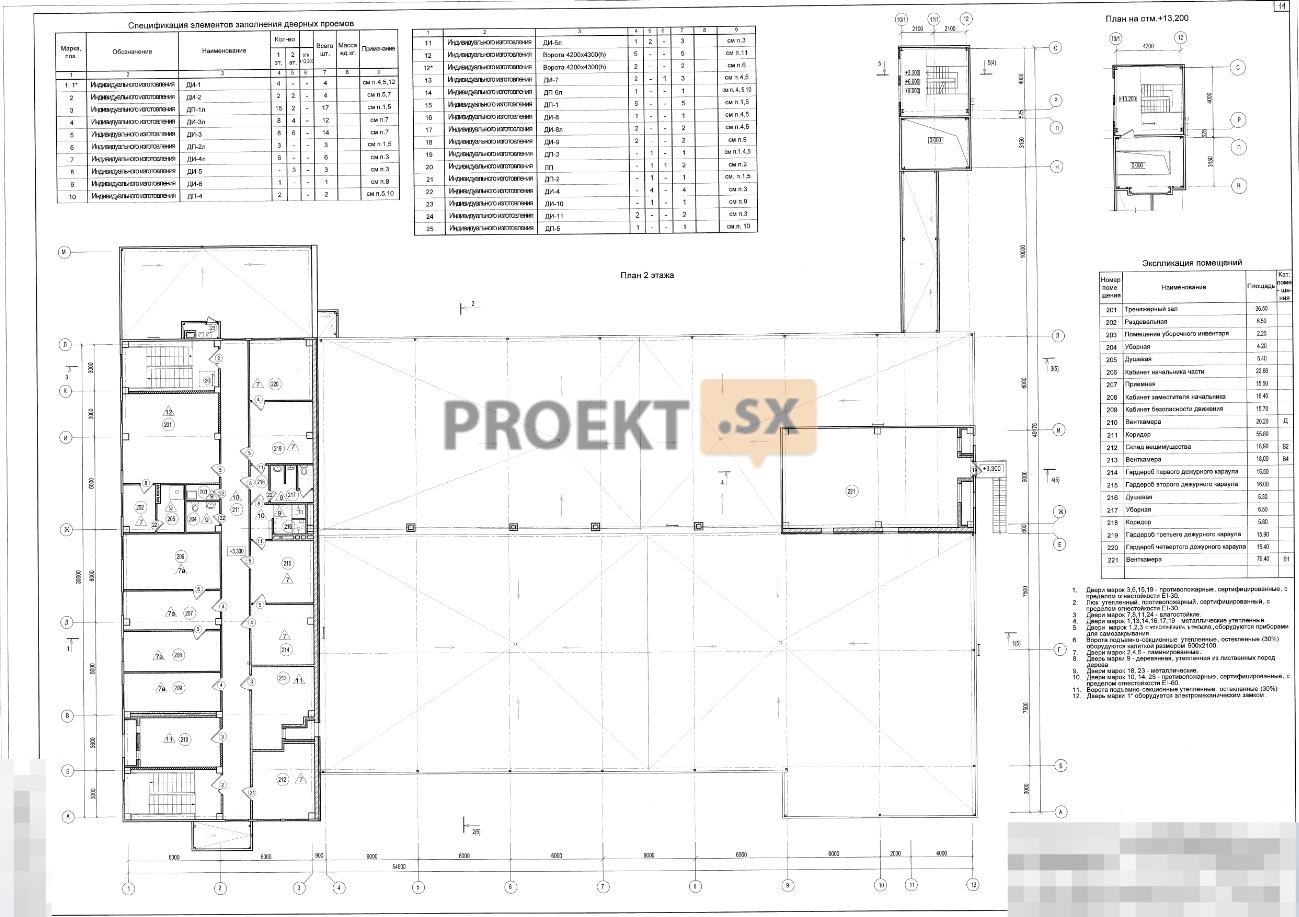

Компоновка основных помещений, площади основных и вспомогательных помещений выполнены в соответствии с требованиями: НПБ 101-95 «Нормы проектирования объектов пожарной охраны»; СНиП 31-06-2009 Общественные здания и сооружения; Состав и площади помещений пожарных депо принимаются в соответствии с Приложением 4 НПБ 101-95. Центральный вход в пожарное депо предусмотрен со стороны главного фасада здания. На путях движения личного состава по тревоге к помещению пожарной техники исключены перепады отметок и устройство выступающих частей конструкций и оборудования на высоте не менее 2,2 м от уровня пола. Ширина коридоров на путях движения личного состава дежурной смены по тревоге не менее 1,4 м. Открывание внутренних дверей из помещений с расположением дежурной смены предусмотрено по направлению движения к помещению пожарной техники. Пункт связи в пожарном депо расположен справа, а пост технического обслуживания слева от помещения пожарной техники по ходу выезда автомобилей. Глубина помещений пожарной техники, технического обслуживания и мойки для здания пожарных депо II типа предусмотрена 15.0 м. Пост мойки и ТО запроектированы в отдельных боксах. Пункт связи предусмотрен с естественным освещением и располагается смежно с помещением пожарной техники. В разделяющей их перегородке предусмотрено окно размером 1,2х1,5 м на расстоянии 0,6 м от пола, которое оборудуется приспособлением для передачи путевок. Все помещения обеспечены нормативными эвакуационными выходами, в соответствие с требованиями п. 3 Статьи 89 Федеральный закон РФ №123 «Технический регламент о требованиях пожарной безопасности». В здание предусмотрены две эвакуационных лестничных клетки типа Л1. Обе имеют выходы непосредственно наружу.
