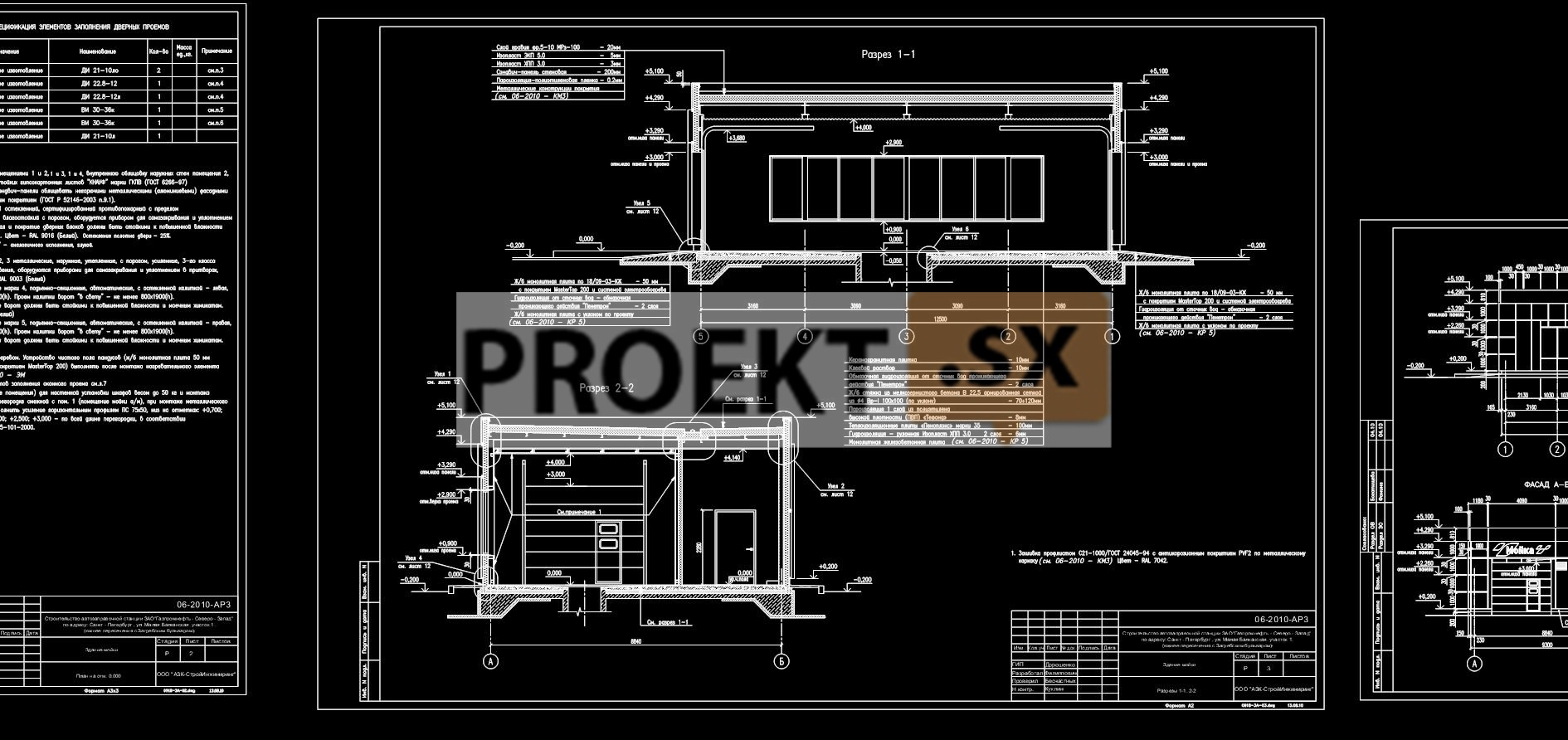

Архитектурные и объемно-планировочные решения

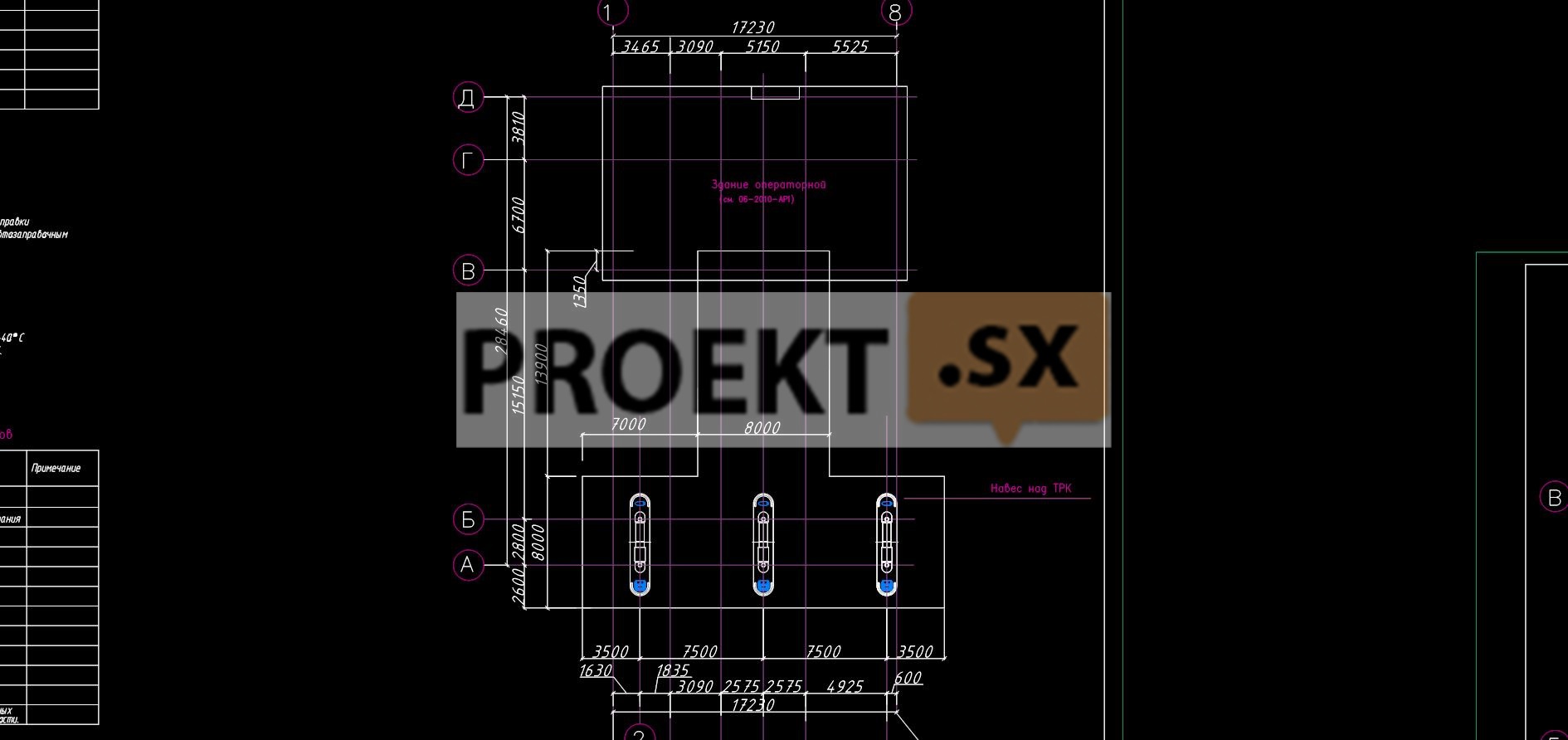

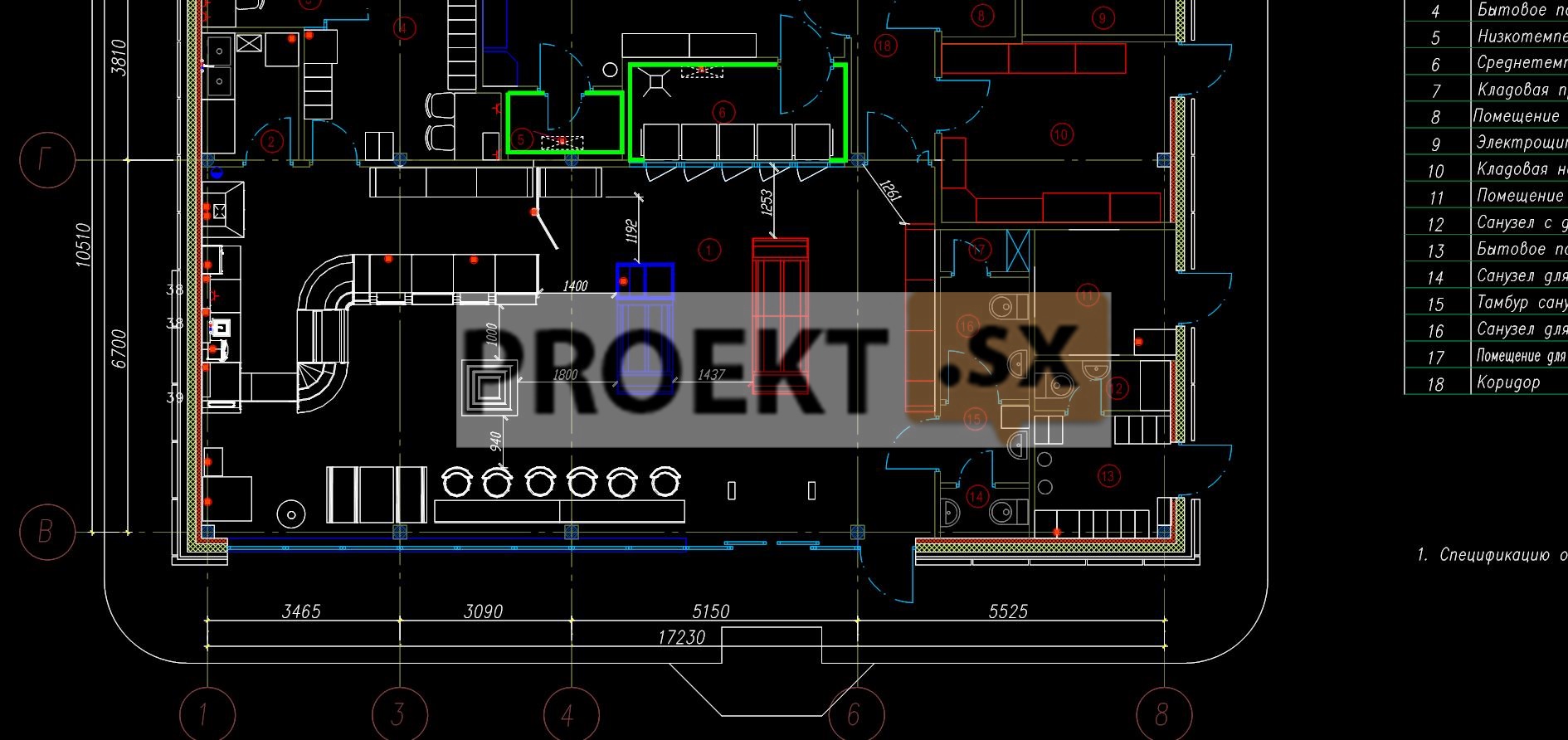

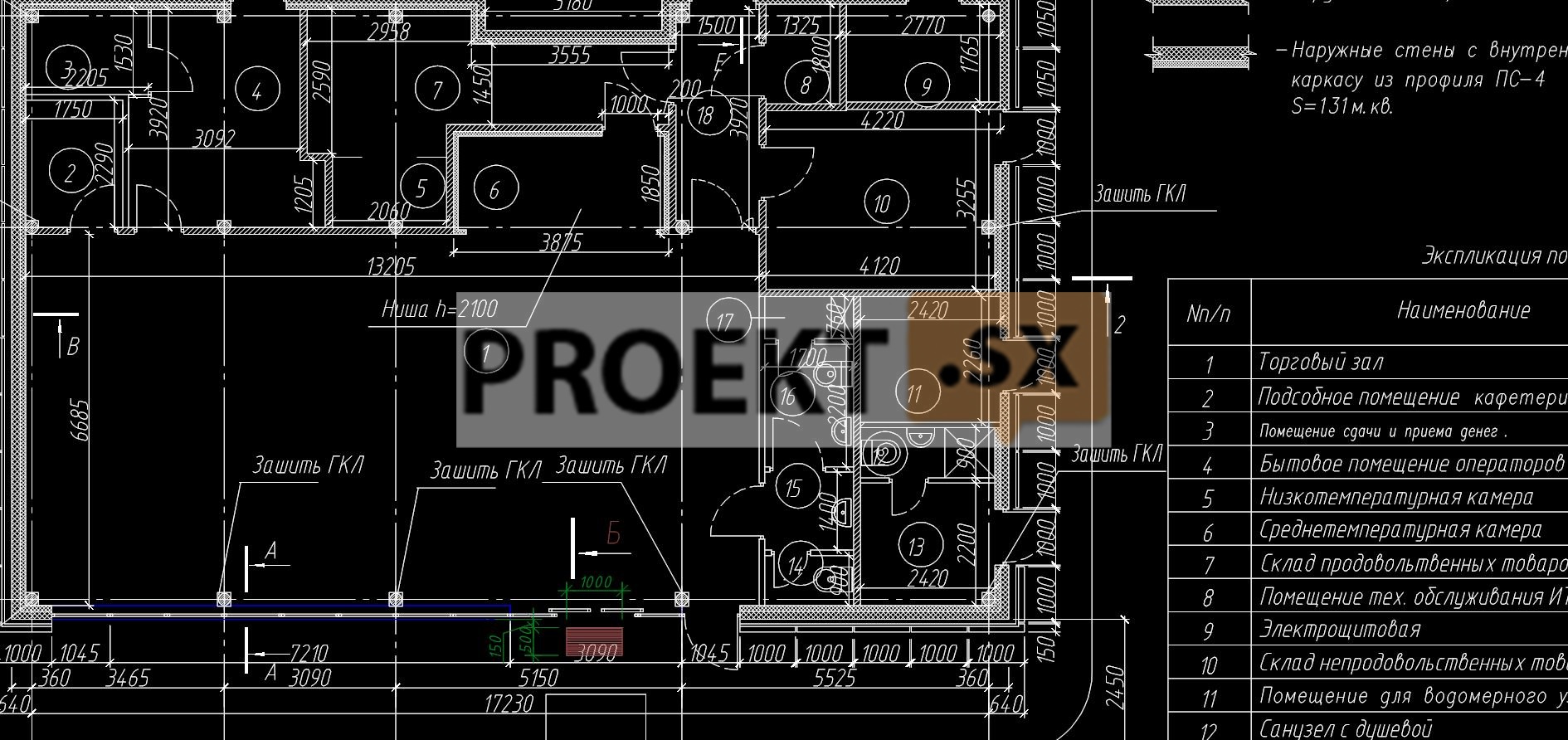

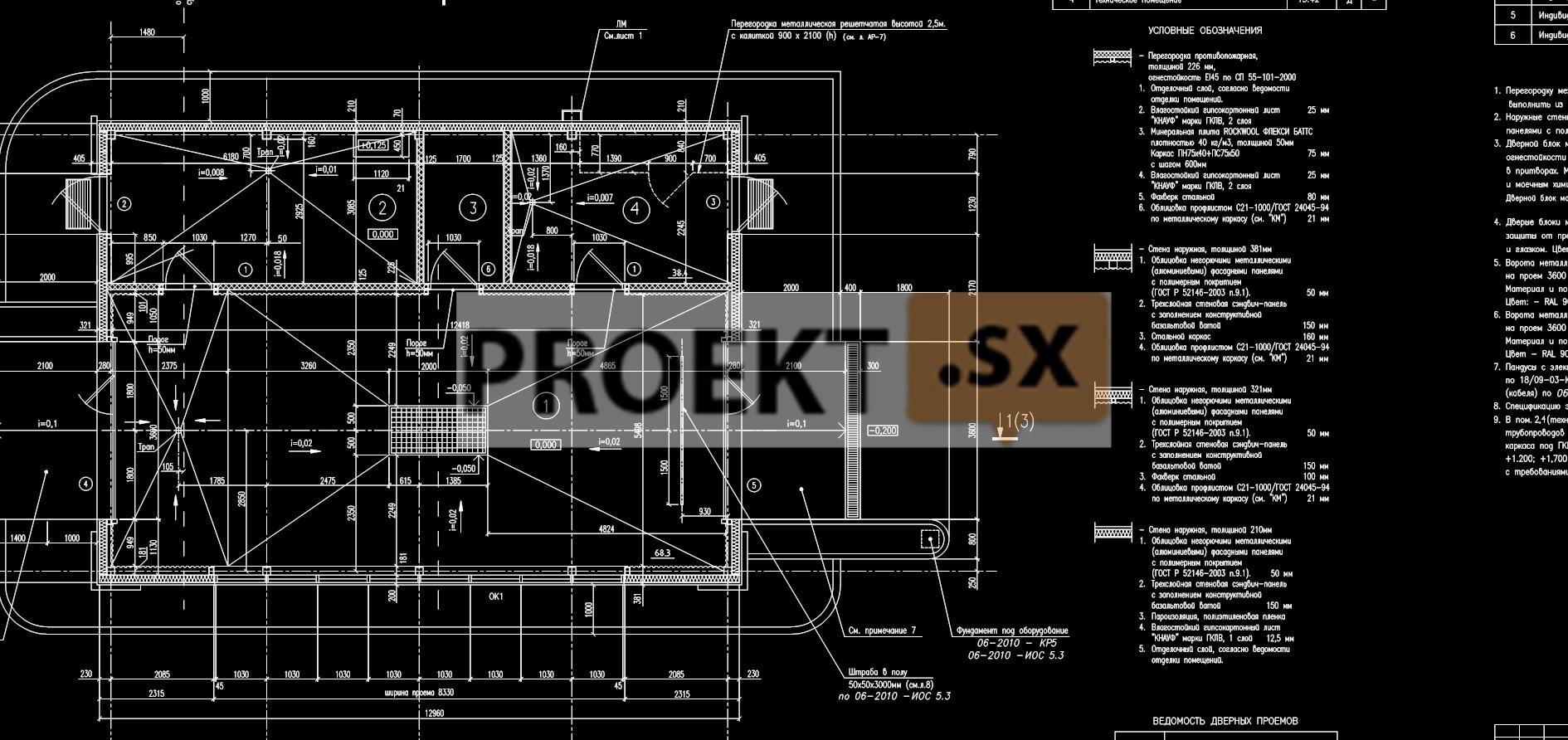

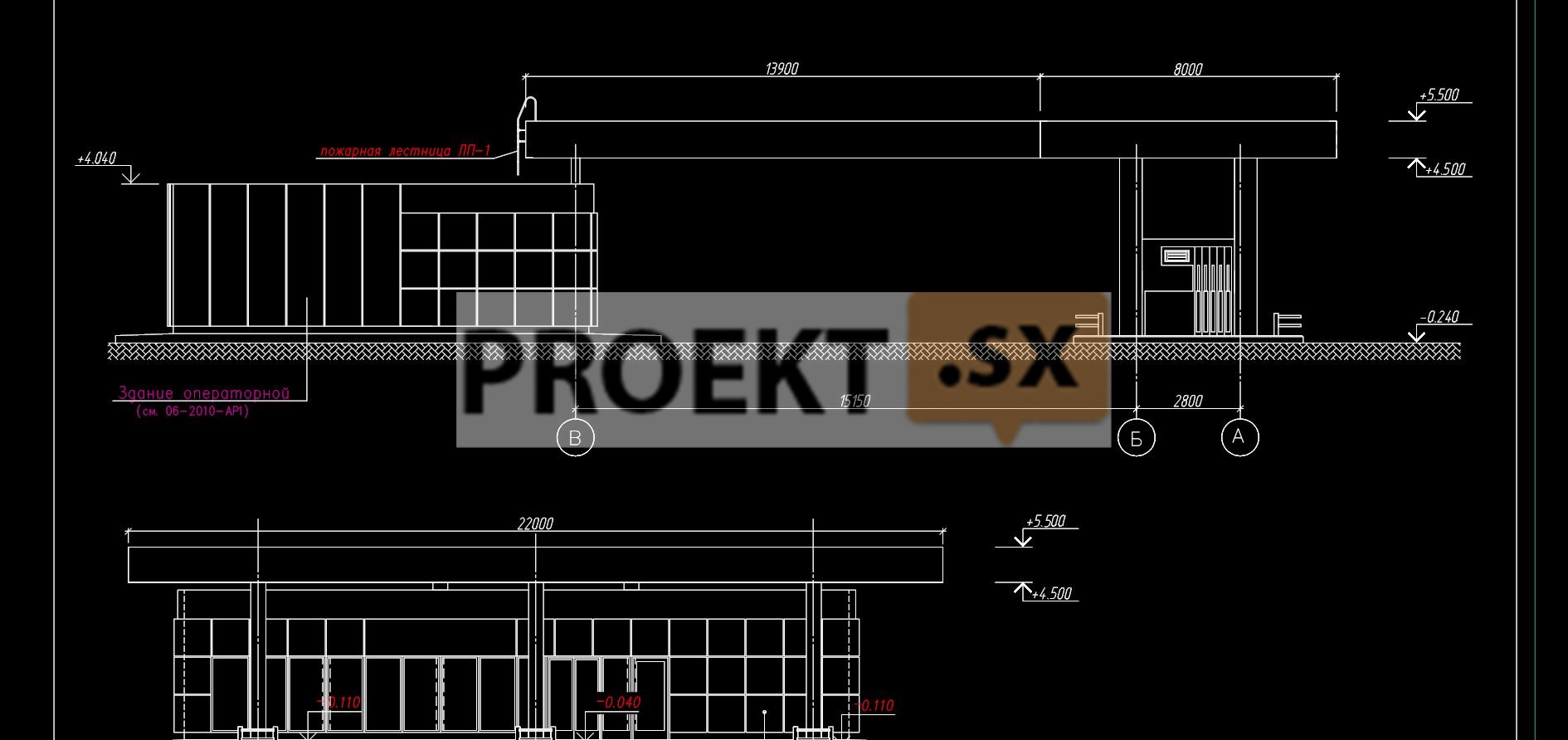

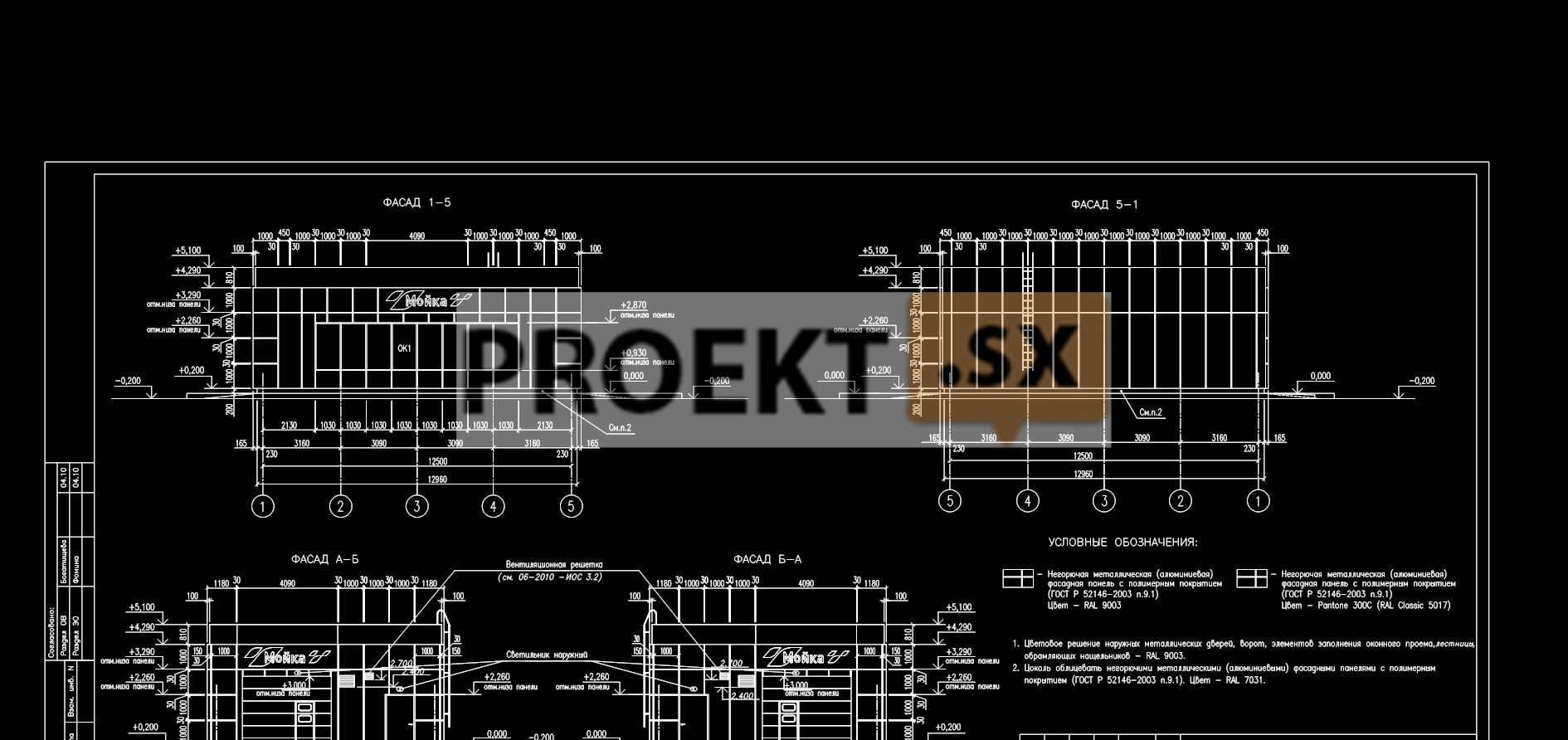

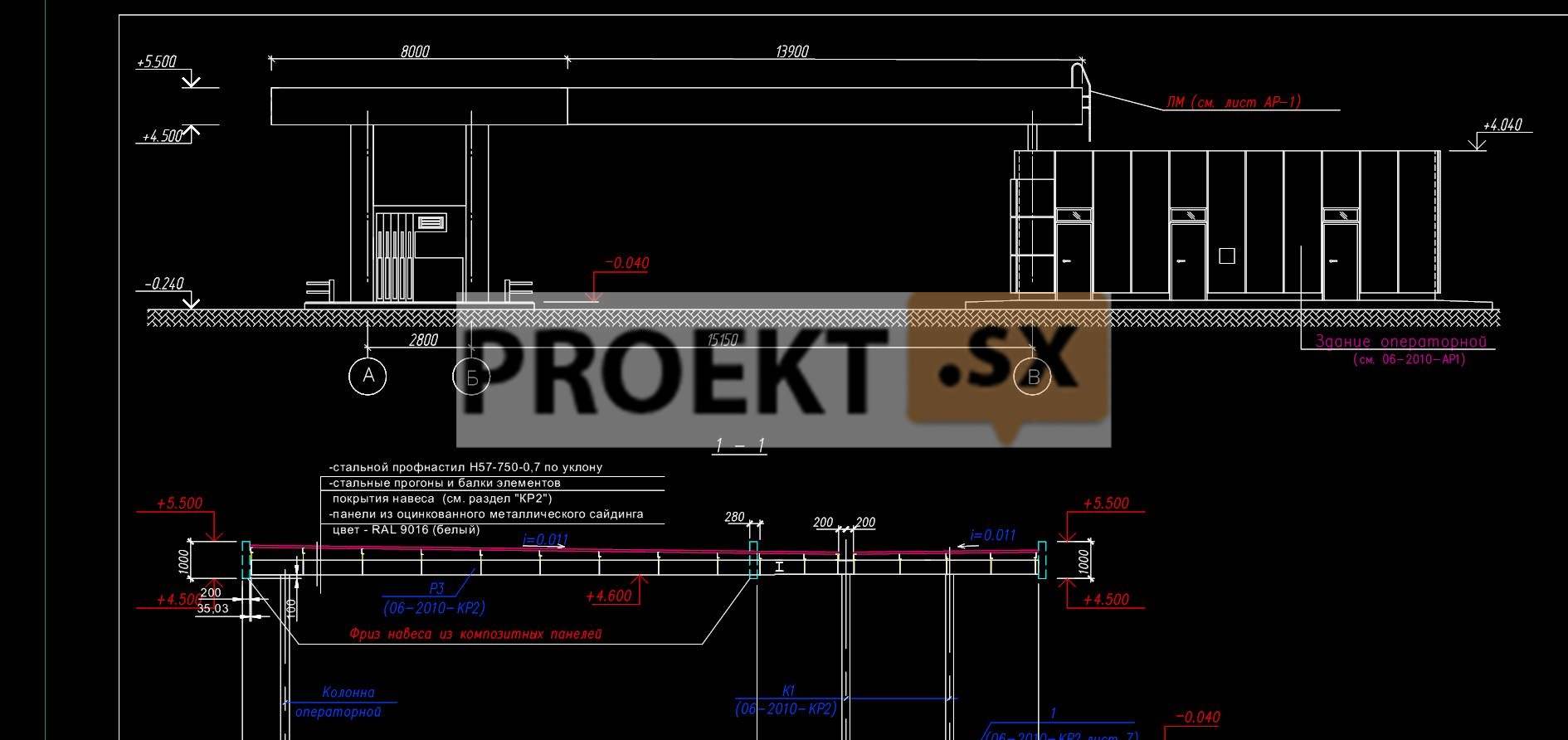

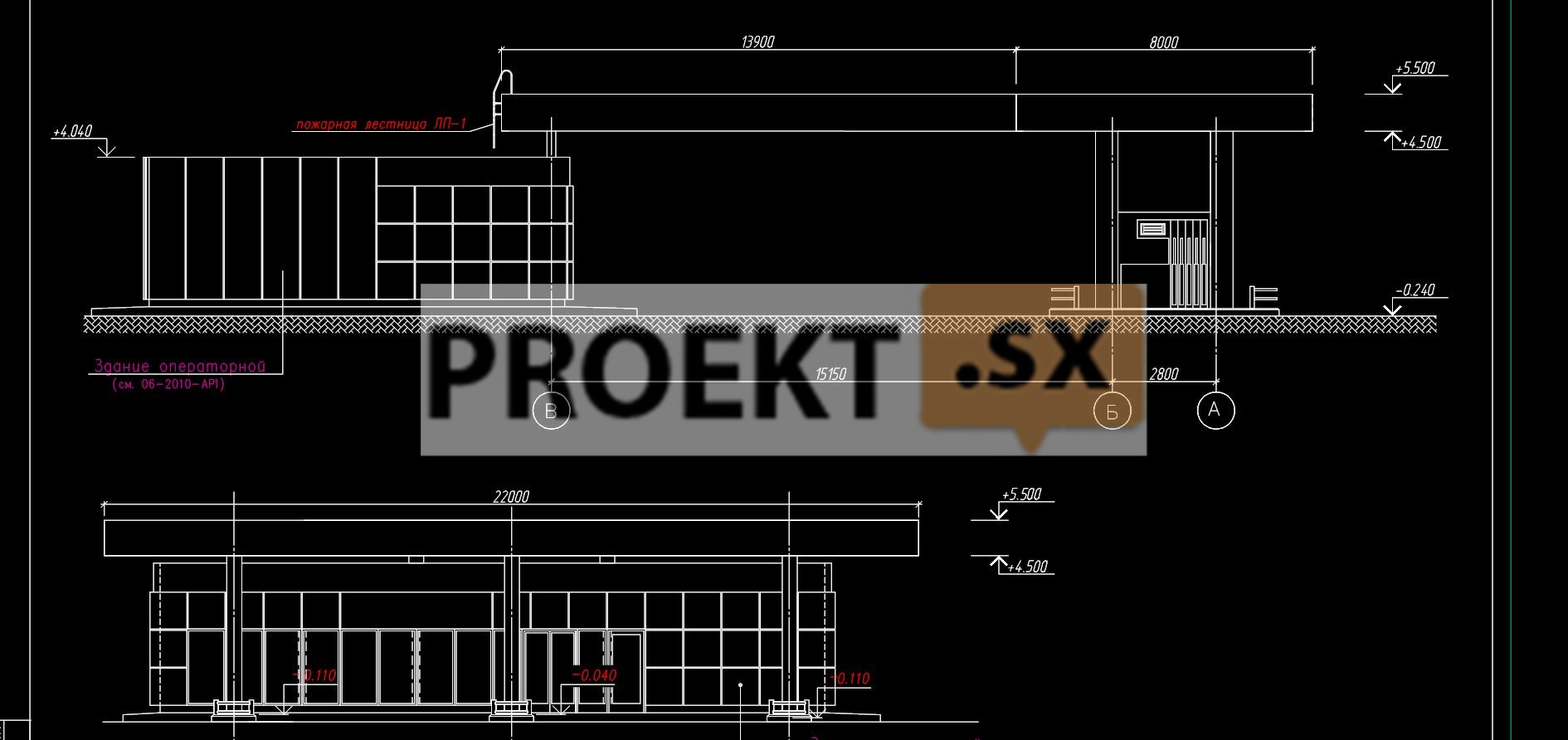

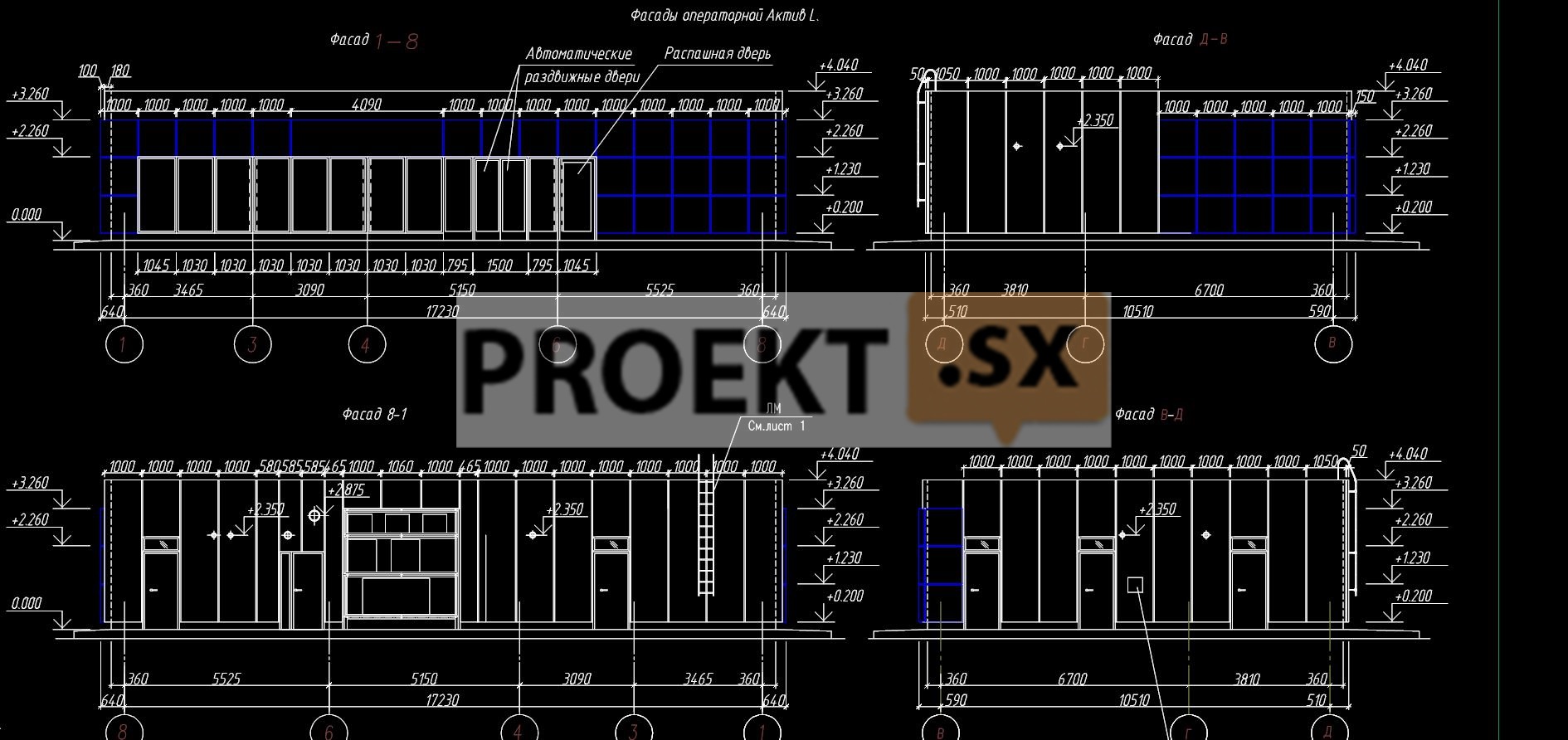

Запроектированная АЗС представляет комплекс зданий и сооружений, обеспечивающий функциональное назначение АЗС: здание сервисного обслуживания водителей и пассажиров АЗС (операторная), топливораздаточные колонки (ТРК) – 3 шт, навес над ТРК с переходным навесом к операторной, мойка автомашин, дизельгенераторная установка (ДГУ), подземные стальные горизонтальные резервуары хранения топлива – 2 шт. с аварийным резервуаром, площадка АЦ для слива топлива, очистные сооружения дождевых стоков. Здание операторной – одноэтажное. Размеры здания в осях 10,51х17,23. Высота здания от прилегающей территории до парапета/карниза 4.230 м Высота чистого пола от прилегающей территории 0,190 м, высота до низа подвесного потолка – 3,0 м. За относительную отметку 0.000 принята отметка чистого пола здания, что соответствует абсолютной отметке 14.56. В наружной отделке здания операторной и навеса над ТРК проектной документацией предусмотрены материалы из алюминиевых сплавов. Цветовое решение фасадов разработано на основании согласованного объёмно-пространственного решения. Несущий каркас – металлические колонны из труб замкнутого сечения, главные, балки из двутавров, прогоны из швелеров Стеновое ограждение - многослойные панели "сэндвич" δ=150 мм. Перегородки запроектированы из листов ГКЛ по металлическому каркасу, с заполнением минватой δ=100 мм, противопожарные - из 2х слоёв ГКЛ с заполнением минватой δ=125 мм. Покрытие - плоское, из многослойных панелей «сэндвич» δ=200 мм, кровельный ковёр - из 2х слоёв изопласта с гравийной посыпкой. Окна – алюминиевые переплеты с двухкамерными стеклопакетами с противоударной пленкой класса А3. Двери входные – стальные, глухие (за исключением раздвижной двери главного входа в торговый зал), оборудованные ограничителями и доводчиками. Двери внутренние - деревянные глухие и противопожарные. Полы – из напольной плитки (керамический гранит). Водоотвод с поверхности кровли здания - наружный организованный. Навес над ТРК с габаритами по периметру 22,0 х 8,0 м, навес над переходной зоной к операторной = 8,00х13,90 м – каркасной конструкции с высотой до низа конструкций «фриза» 4,74 м от проезжей части. Покрытие навеса и «фриз» по периметру – сталь оцинкованная профилированная. Водосток – внутренний с электрообогревом. В комплексе АЗС предусмотрено строительство отдельно стоящего здания мойки, работающей в автоматическом режиме. До ввода в эксплуатацию автоматической системы мойки предусматривается ручная мойка с временной установкой санитарно-бытового оборудования, включая душевую. В здании мойки за условную относительную отм. 0.000 принята отметка чистого пола, соответствующая абсолютной отм. 14.54 м. Основные размеры здания в осях – 12,50х8,84 м. Отметка верха парапета +5,10 0. Высота здания от отметки прилегающей территории до верха парапета - 5,300 м. Покрытие - плоское, из многослойных панелей «сэндвич» δ=200 мм, кровельный ковёр - из 2х слоёв изопласта с гравийной посыпкой. Водоотвод с поверхности кровли здания мойки осуществляется внутренним обогреваемым водостоком. Дизель-генераторная установка запроектирована в отдельно стоящем сооружении – укрытии. Фундаменты укрытия ДГУ – монолитная железобетонная плита толщиной 200 мм. Несущий каркас – металлические колонны и ригели из труб квадратного сечения 80х6 и трубы 50х5. Стеновое ограждение - многослойные панели "сэндвич" δ=150 мм. Навесные панели крепятся самонарезающими винтами к уголку 90х6. Покрытие - профлист. Благоустройство территории АЗС обеспечивает беспрепятственное передвижение МГН по участку станции. Планировка помещений, покрытия полов и пр. в местах возможного пребывания посетителей МГН выполнены в соответствии с требованиями действующих нормативных документов по обеспечению доступности для МГН.

Конструктивные и объемно-планировочные решения

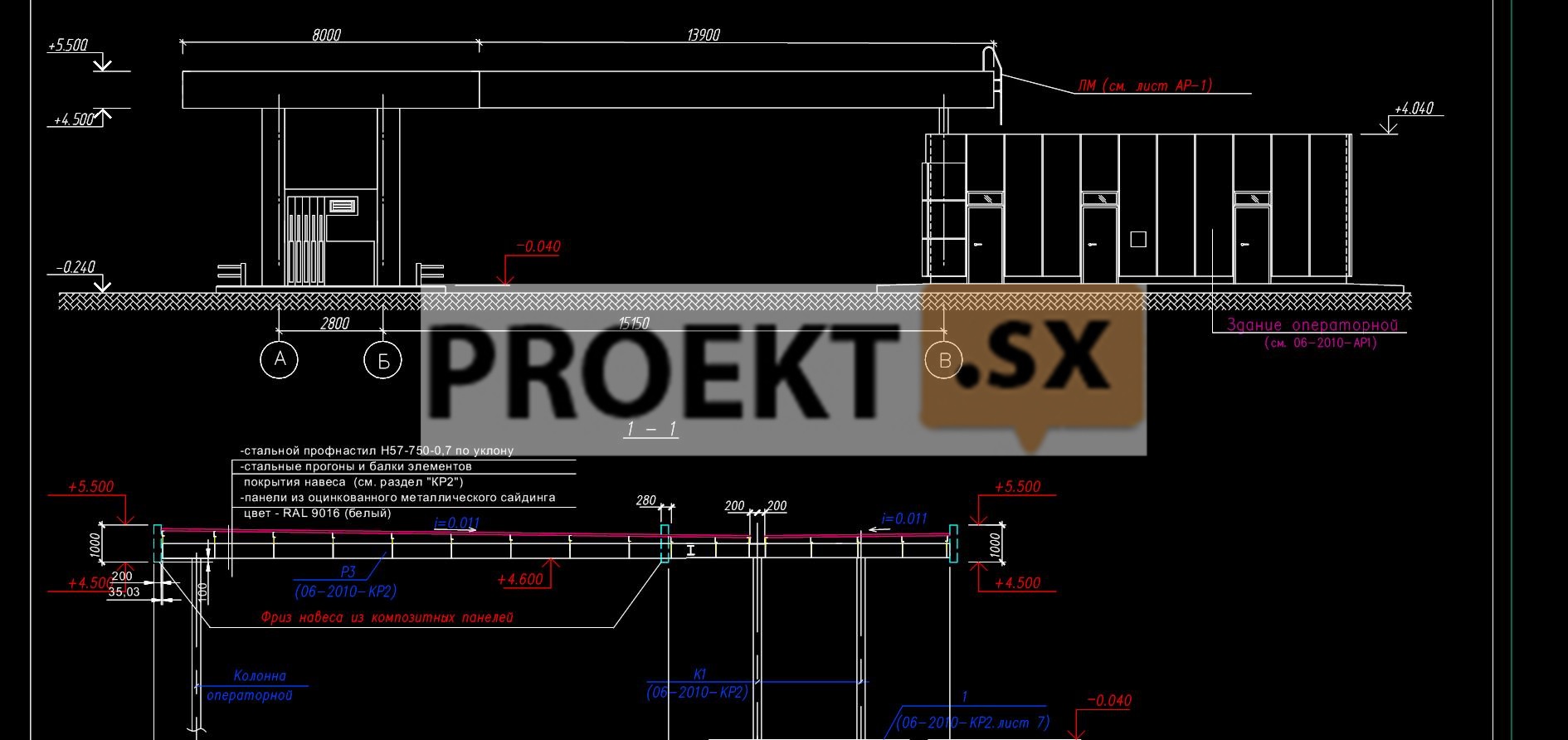

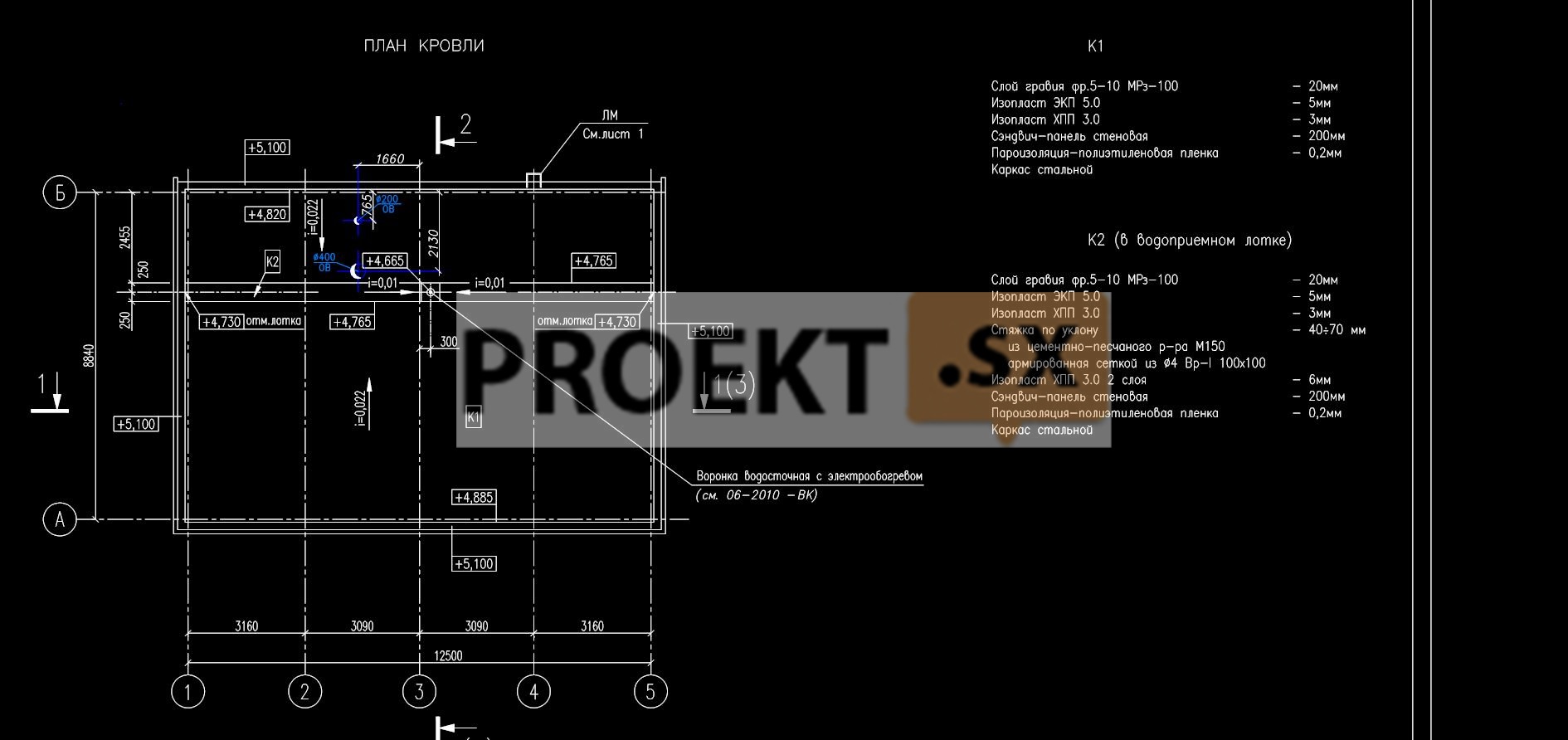

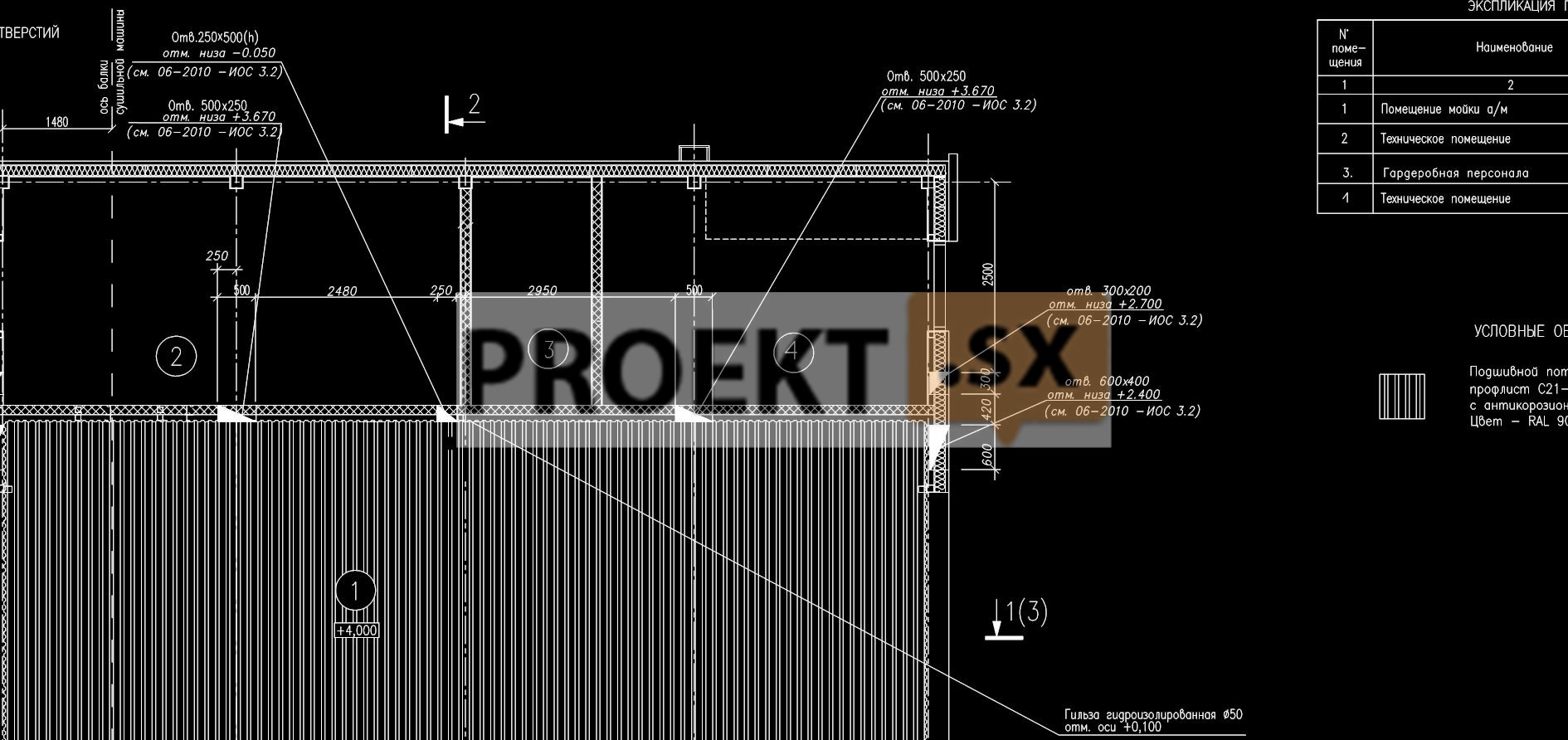

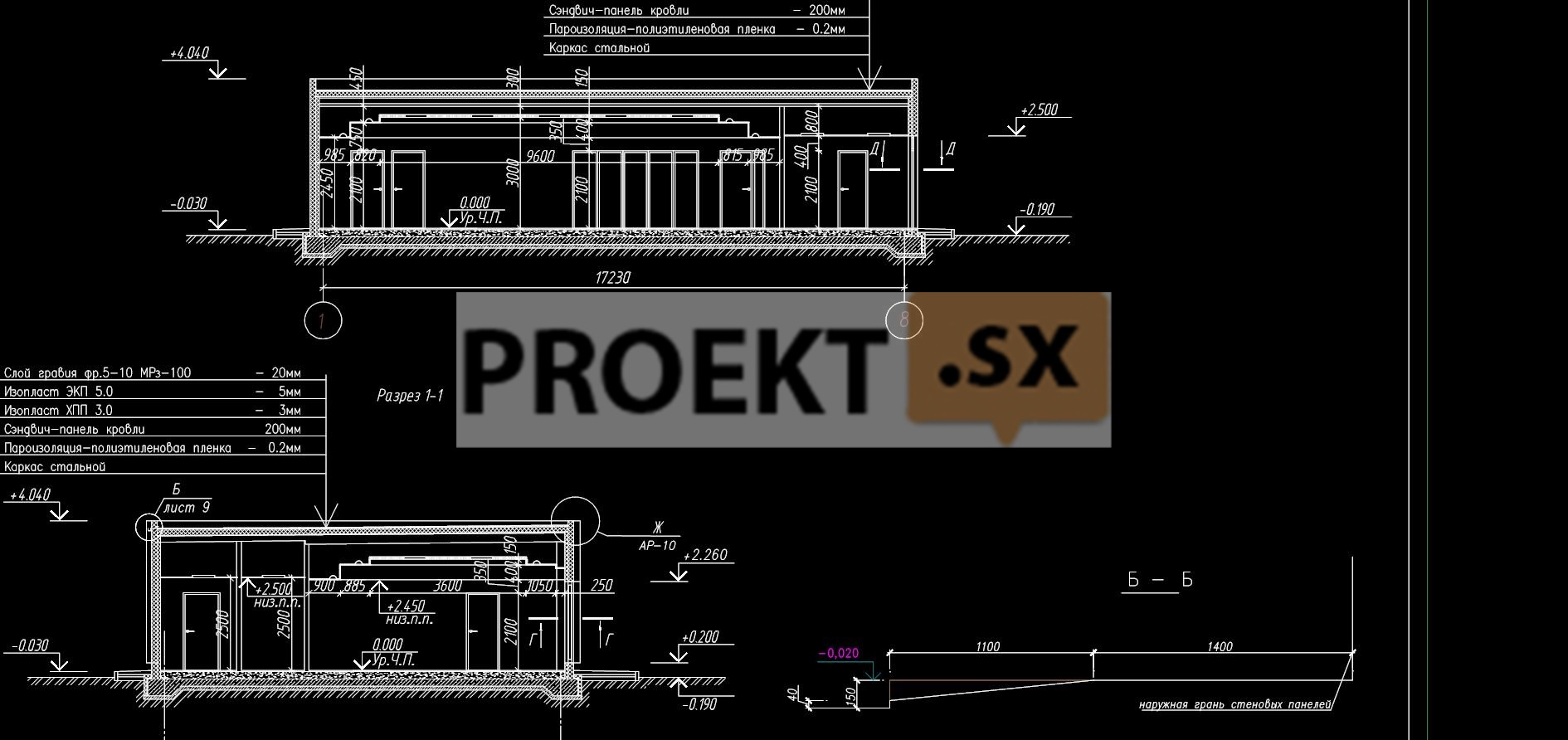

Здания операторной, мойки и навеса запроектированы в стальном каркасе. Уровень ответственности – II. Пространственная неизменяемость каркаса операторной обеспечивается совместной работой колонн, имеющих жесткий узел сопряжения с фундаментной плитой, и диском покрытия со связями в продольном и поперечном направлениях. Пространственная неизменяемость каркаса мойки обеспечивается совместной работой колонн, имеющих жесткий узел сопряжения с фундаментной плитой, и диском покрытия. Узел опирания балок покрытия на колонны решен как шарнирный. Приняты сечения основных несущих конструкций каркаса: колонны – круглые трубы по ГОСТ 8732-78 из стали С20, гнутые замкнутые профили квадратного сечения по ГОСТ 30245-2003 из стали С255; балки покрытия – двутавр по СТО АСЧМ 20-93 из стали С245. В качестве наружных ограждающих стен применяются навесные стеновые панели типа «Сэндвич» толщиной 150 мм. Для крепления стеновых панелей разработана система фахверка. Кровля здания выполняется из кровельных панелей типа «Сэндвич» толщиной 200 мм. Фундаменты под здания операторной и мойки - незаглубленные монолитные железобетонные плиты толщиной 250 мм и 200 мм соответственно, с монолитными балками по контуру и под колонны толщиной 500 мм и 660 мм. Под фундаменты производится выборка насыпного грунта с последующим устройством искусственного основания. Материал фундаментов – бетон В20 и В25, W6, F150. Для предотвращения промерзания фундаментных плит предусматривается утепление плитами пеноплекс. Пространственная неизменяемость каркаса навеса обеспечивается совместной работой колонн, имеющих жесткий узел опирания на фундамент, и жестким диском покрытия из профилированного настила, который крепится саморезами в каждой волне. Балки покрытия шарнирно опираются на колонны. Приняты сечения основных несущих конструкций каркаса навеса: колонны – круглые бесшовные трубы по ГОСТ 8732-78 из стали С20; главные балки покрытия – широкополочные двутавры по СТО АСЧМ 20-93 из стали С255; профнастил – Н57-750-0.7. Фундамент под колонны навеса – монолитные железобетонные столбчатые из бетона В20, W6, F75. В соответствии с отчетом об инженерно-геологических изысканиях основанием фундамента навеса служит слой ИГЭ-2 – суглинки тяжелые, с характеристиками: ρн=1,94 т/м3, Сн=0,21 кг/см2, Е=100 кг/см2. Расчетное сопротивление грунта основания ИГЭ-2 – R=17,6 т/м3. Фундаменты подземных резервуаров приняты на естественном основании в виде монолитной железобетонной плиты толщиной 300 мм, бетон В20, W6, F150. Основанием для фундаментов под резервуары является слой ИГЭ-3 – суглинки легкие пылеватые с характеристиками ρн=2.02т/м3, Сн=0.18кг/см2, Е=90кг/см2. Конструкция фундаментов обеспечивает устойчивость фундаментов против всплытия. Все фундаменты устраиваются по бетонной подготовке из бетона В7.5. Проектом предусмотрена обмазочная гидроизоляция наружных граней фундаментов, соприкасающихся с грунтом. Расчет основных несущих конструкций каркасов выполнен на программном комплексе SCAD. Полученные в результате пространственного расчета каркаса здания перемещения и прогибы не превышают допустимые значения. Ожидаемые осадки зданий и сооружений не превышают допустимые. Относительной отметке 0.000 в здании операторной соответствует абсолютная отметка 14.560, относительной отметке 0.000 здания мойки соответствует абсолютная отметка 14.54.

Инженерное оборудование, сети инженерно-технического обеспечения, инженерно-технические мероприятия

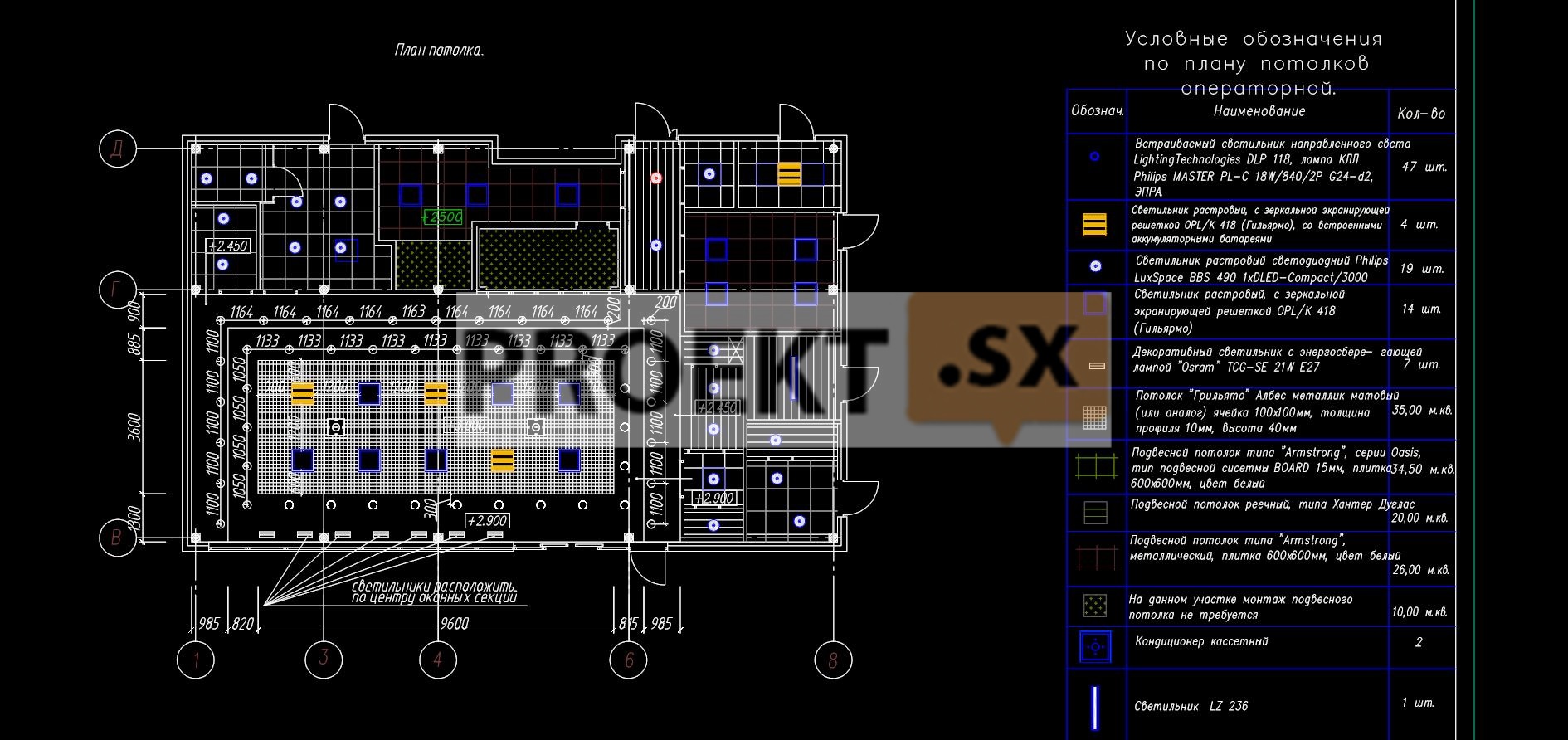

Электроснабжение АЗС – в соответствии с ТУ. Источник питания- ПС-802. Точка присоединения РУ-0,38 кВ в существующей ТП 8752 . Для приема и распределения электроэнергии предусмотрен главный распределительный щит (ГРЩ), который запитывается от ТП 8752 кабельной линией. Размещение ГРЩ предусмотрено в помещении электрощитовой в здании сервисного обслуживания водителей и пассажиров (операторной). Все электроприемники запитываются от ЩC, установливаемого в электрощитовой. Категория надежности электроснабжения основных электроприемников III. Питание потребителей I категории надежности электроснабжения осуществляется источником бесперебойного питания UPS Pawerware 9120/5000. При перерыве в электроснабжении более суток, электроснабжение АЗС обеспечивается от аварийной ДГУ. Система заземления ТN-C-S. Предусмотрена система уравнивания потенциалов. Молниезащита здания - по II категории. Полная расчетная мощность АЗС составляет 105 кВА, в том числе I категории 3,18 кВА. Технический учет электроэнергии - на вводе щита ГРЩ. Для объекта запроектированы следующие виды освещения: рабочее, аварийное (эвакуационное и дежурное) и наружное. Уровни освещенности помещений выбраны в соответствии с требованиями нормативных документов. Для освещения помещений выбраны в основном светильники с люминесцентными лампами и также светильники со светодиодными лампами. Светильники с люминесцентными лампами укомплектовываются пускорегулирующими аппаратами с особо низким уровнем шума. Выбор типов светильников произведен в соответствии с характером и назначением помещений. Типы светильников указаны на планах. Управление наружным освещением - автоматически от фотодатчиков или ручное из зоны операторов. Для наружного освещения предусмотрены светодиодные светильники консольного типа УСС-70, установливаемые на опорах ОГК 10. Телефонизация АЗС предусмотрена по беспроводной связи оператора «Скайлинк» (Договор № 221). Прием радивещания - по FM тюнеру. На АЗС предусмотрены следующие слаботочные системы: система охранная телевизионная, система охранной сигнализации, система охранно-тревожной сигнализации, система контроля и управления доступом, система защиты товаров от краж, система громкоговорящей связи. Водоснабжение АЗС предусмотрено в соответствии с Техническими условиями от коммунального водопровода Д=300 мм по **** улице. Гарантированный напор в месте присоединения – 28,0 м.в.ст. Наружное пожаротушение с расходом 10,0 л/с предусмотрено от пожарных гидрантов на коммунальном водопроводе Д=300 мм. Подача воды на площадку АЗС предусмотрена по одному водопроводному вводу Д=125 мм. Вода используется в зданиях операторной и мойки автомобилей. Требуемый напор 15,60 м.в.ст. обеспечивается коммунальным водопроводом. Расчетный расход питьевой воды из коммунального водопровода составляет 2,73 м3/сут: подпитка оборотной системы мойки (здание мойки) - 1.92 м3/сут хозяйственно-питьевые нужды (здание операторной) - 0.81 м3/сут; Полив прилегающей территории с расходом 6.15 м3/сут предусмотрен с использованием поливочной техники по договору со специализированной организацией. Подача воды в здание мойки предусмотрена по одному вводу Д=125 мм с водомерным узлом Д=20 мм. Вода используется на ополаскивание автомобилей после мойки и подпитку системы оборотного водоснабжения. Мойка автомобилей предусмотрена оборотной водой с использованием аппарата высокого давления HDS6504м. После мойки производится ополаскивание автомобилей чистой водопроводной водой в количестве 10-15% от общего расхода на мойку. Расход оборотной воды для мойки автомобилей составляет 0.68 м3/ч; расход чистой водопроводной воды для ополаскивания автомобилей – 1,92 м3/сут Для очистки оборотной воды предусмотрена водоочистная установка «Озон-2.1.» производительностью 1,70 – 2,20 м3/ч: заглубленный водоотстойник объемом 14,0 м3, расположенный на улице подземно; система доочистки и повторного использования очищенных сточных вод, расположенная в техническом помещении здания мойки и состоящая из 3-х функциональных блоков: Блок первичной очистки «БПО-Н» Основной технологический блок «ОТБ» Двухступенчатый сорбционный блок «ДСБ» В заглубленном отстойнике предусмотрено первичное отстаивание воды от крупных частиц, мусора, песка, в установке доочистки – происходит извлечение нефтепродуктов. Показатели исходной и очищенной воды: Взвешенные вещества – исходная вода – до 3000,0 мг/л; очищенная вода – до 5,0 мг/л; Нефтепродукты - исходная вода до 900 мг/л; очищенная вода – 0,2-0,3 мг/л; БПКполн. – исходная вода – 400 мг/л; очищенная вода – 6,0 мг/л; ХПК- исходная вода – 1000 мг/л; очищенная вода – 30,0 мг/л Накопившийся в очистных сооружениях осадок удаляется илососом и вывозится для утилизации на специализированное предприятие. Перелив очищенных стоков предусматривается в проектируемую сеть дождевой канализации и далее на очистные сооружения поверхностного стока. Отведение дождевых сточных вод с кровли здания предусмотрено самотеком по одному выпуску Д=110 мм в наружную внутриплощадочную дождевую канализацию. Внутренний водосток запроектирован из напорных пластмассовых труб Д=110 мм, водосточная воронка, стояк и выпуск приняты с электрообогревом. Подача воды в здание операторной предусмотрена по одному вводу Д=63 мм с водомером Д=20 мм. Вода используется на хозяйственно-питьевые нужды и приготовление горячей воды в двух электрических водонагревателях объемом 100 и 80 литров. Для систем внутреннего холодного и горячего водопровода применены металлопластиковые трубы Д=16–26 мм. Прокладка труб скрытая – в конструкции перегородок, в подшивном потолке. Трубы холодного водопровода изолируются от конденсации влаги. В здании предусмотрены системы бытовой канализации, производственной канализации кафетерия, водостоки. Отведение бытовых сточных вод предусмотрено самотеком по одному выпуску Д=110 мм в наружную внутриплощадочную бытовую канализацию. Отведение производственных сточных вод от оборудования кафетерия предусмотрено самотеком по одному выпуску Д=110 мм в наружную внутриплощадочную бытовую канализацию. Внутренняя бытовая и производственная канализация запроектирована из полипропиленовых канализационных труб Д=50-110 мм. Отведение дождевых сточных вод с кровли здания предусмотрено самотеком по двум выпускам Д=110 мм в наружную внутриплощадочную дождевую канализацию. Внутренние водостоки запроектированы из напорных пластмассовых труб Д=110 мм, водосточные воронки, стояки и выпуски приняты с электрообогревом. Наружная внутриплощадочная бытовая канализация запроектирована из полипропиленовых труб «Pragma» Д=160 мм. На самотечной канализации предусмотрена насосная станция DKS 1000-D50 с двумя насосами (1 рабочий, 1 резервный), подающая стоки по напорному коллектору Д=63 мм в колодец- гаситель напора и далее в существующий колодец № 39 на коммунальной канализации у дома ** по ****** улице. Наружная внутриплощадочная дождевая канализация запроектирована из полипропиленовых труб «Pragma» Д=225-250 мм. Для очистки поверхностного стока приняты локальные очистные сооружения ОПС-10 производительностью 10.0 л/с. В состав очистных сооружений входит одна пластиковая емкость и три технологических колодца. Пластиковая емкость состоит из двух основных камер: камера предварительной очистки и камера доочистки сточных вод. Внутри емкости размещено технологическое оборудование. В камере предварительной очистки расположены тонкослойные модули и коалесцентные модули, интенсифицирующие процесс отделения из стока основного количества взвешенных веществ и нефтепродуктов. В камере доочистки расположен сорбционный фильтр, с помощью которого происходит доочистка стока до требуемых показателей. Показатели исходной и очищенной дождевой воды: Взвешенные вещества – исходная вода – 500,0 мг/л; очищенная вода – до 7,5 мг/л; Нефтепродукты - исходная вода 50,0 мг/л; очищенная вода – 0,30 мг/л; Очищенные дождевые воды отводятся самотеком в существующий канализационный коллектор Д=600 мм по ****** улице. В торговом зале, кладовой для продовольственных, в кладовой непродовольственных товаров отопление предусмотрено путем устройства «теплого» пола. В торговом зале дополнительно предусмотрены инфракрасные обогреватели. В помещении мойки предусмотрена установка тепловых завес (4 шт), используемых для отопления и нагрева приточного воздуха. В подсобном помещении и бытовом помещении устанавливаются инфракрасные обогреватели. Для остальных помещениях автозаправки – бытовые настенные электрообогреватели.
