Конструктивные и объемно-планировочные решения

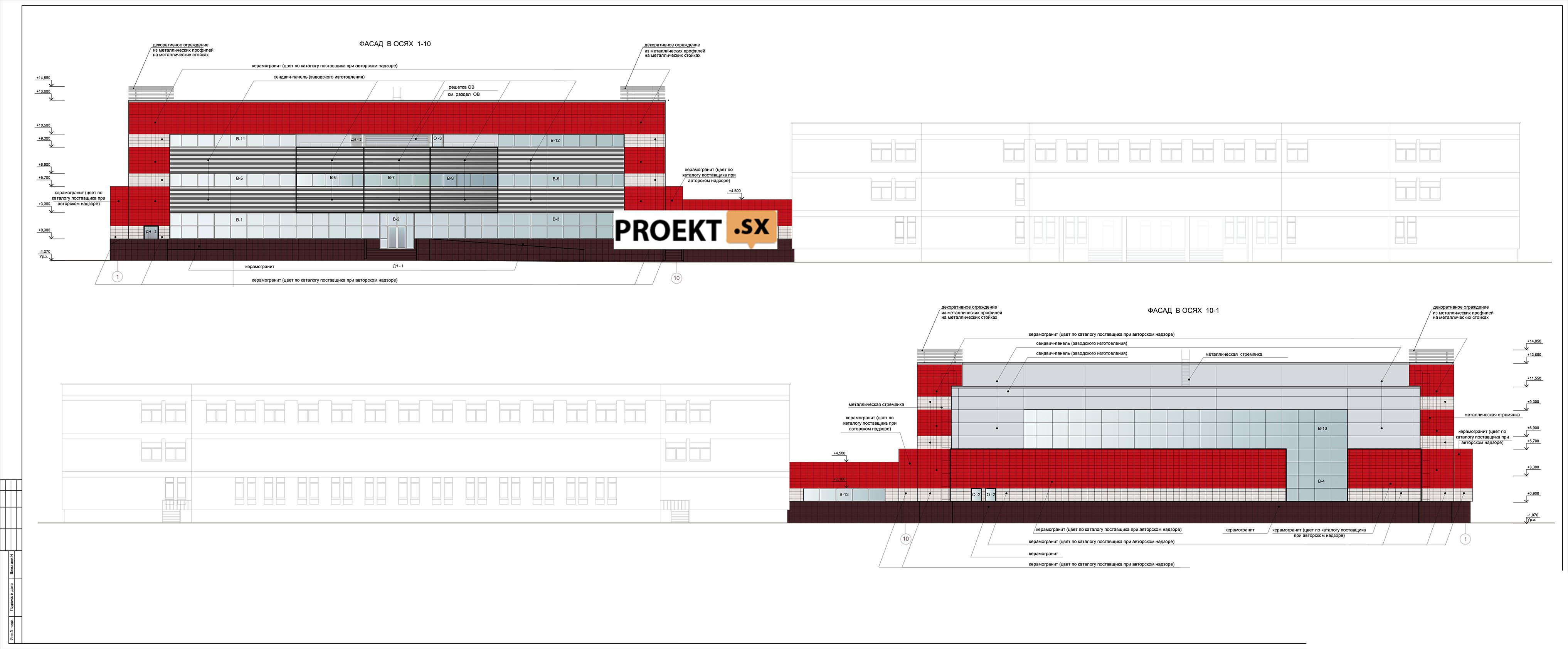

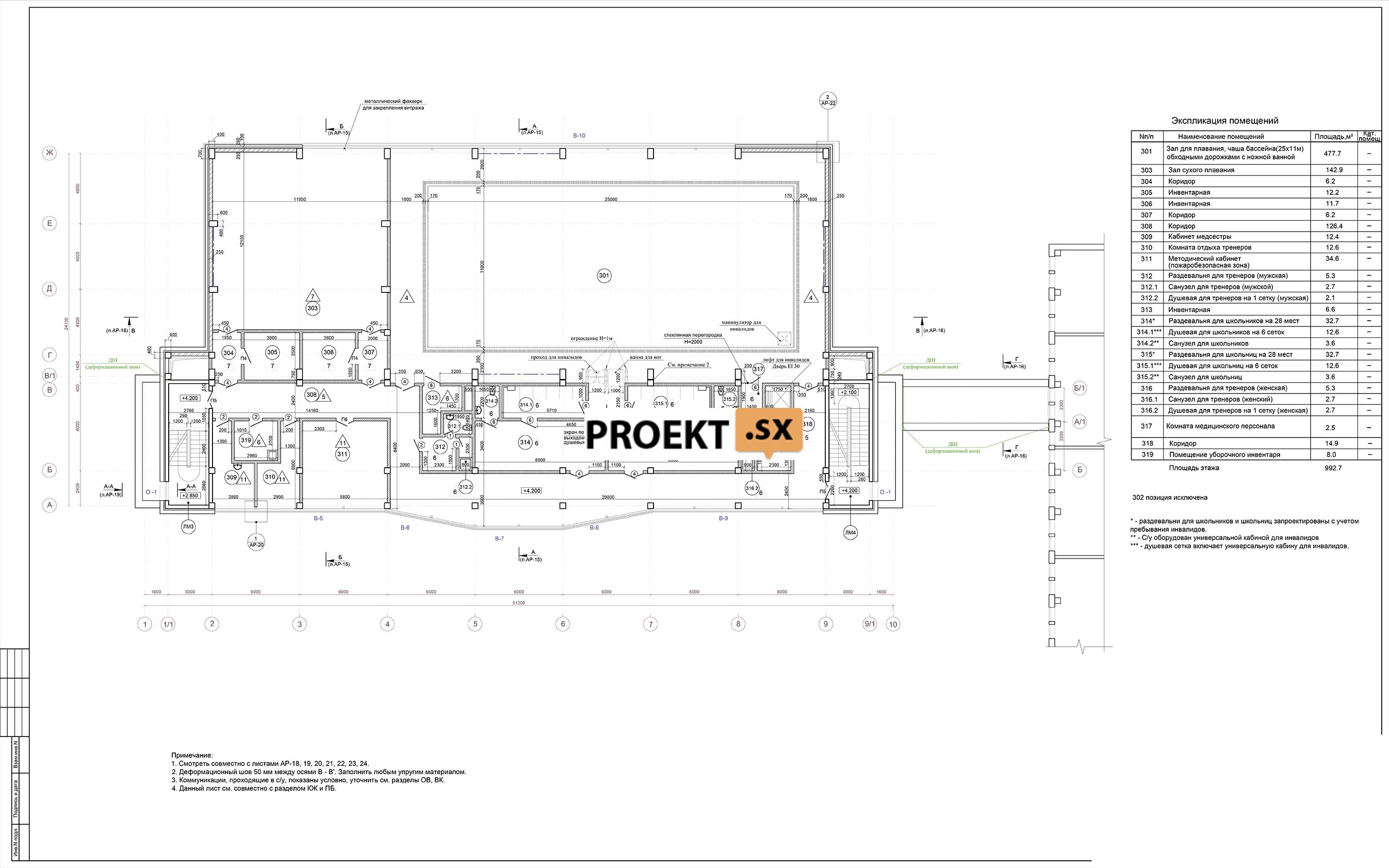

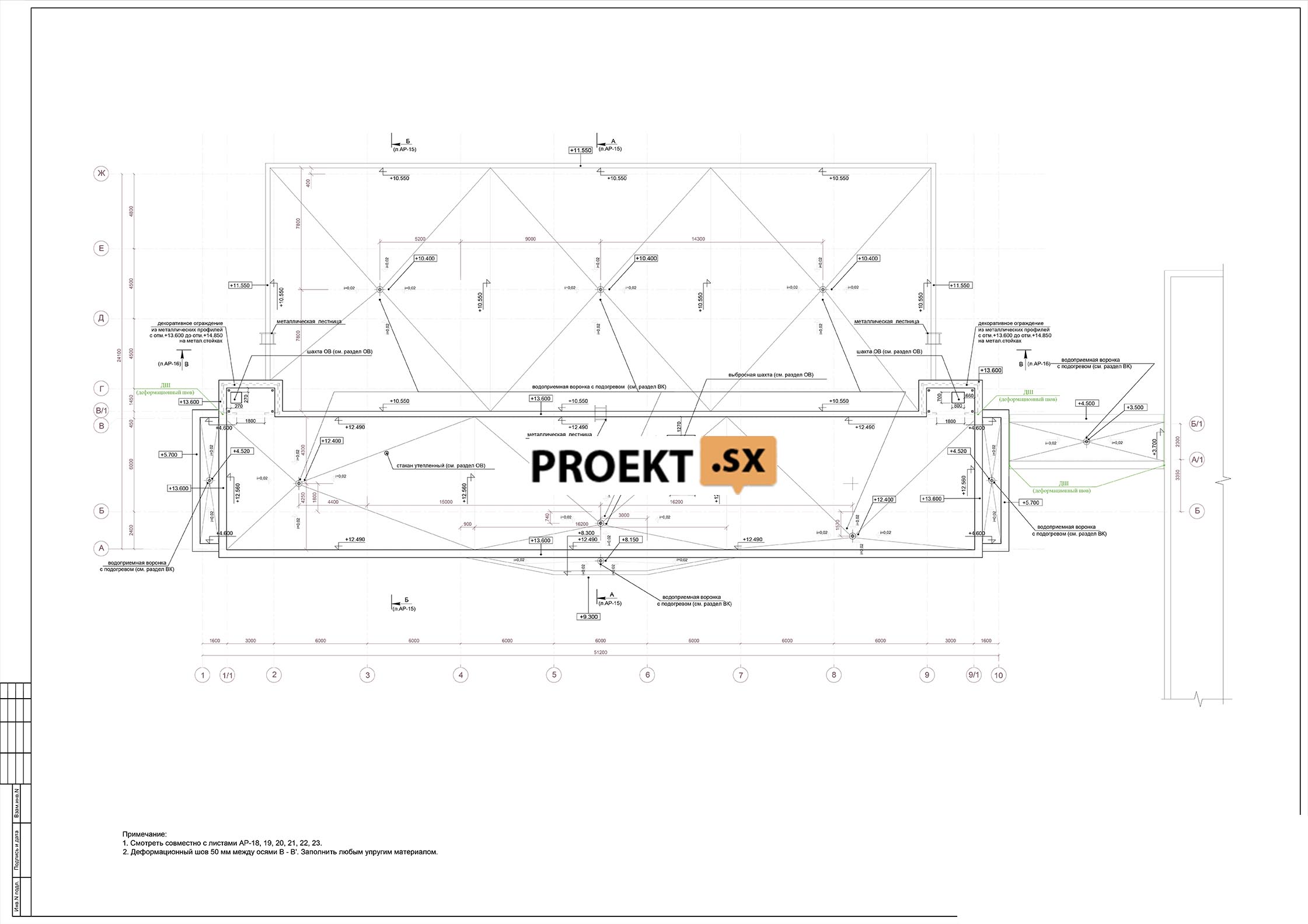

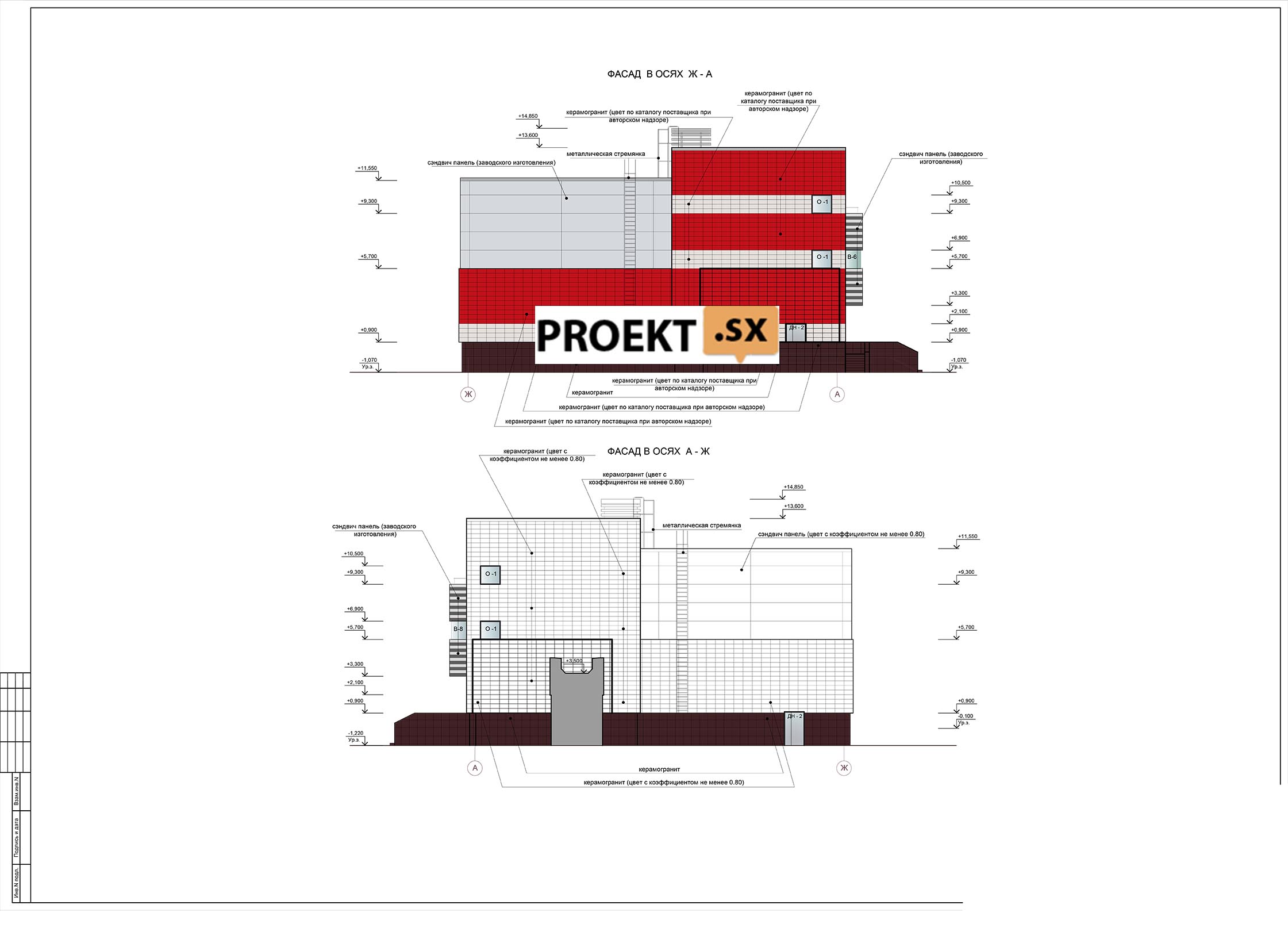

Здание бассейна состоит из двух блоков, разделенных температурным швом. Конструкции перехода между зданием бассейна и существующим зданием школы отрезаны от зданий деформационно-осадочными швами. Здание бассейна запроектировано по каркасной конструктивной схеме. Поперечная и продольная устойчивость и жесткость здания обеспечена жестким защемлением колонн в фундамент, наличием ядер жесткости, образованных стенами лестничных клеток и вертикальными стальными связями в сочетании с жесткими дисками перекрытий и покрытий. Колонны - монолитные железобетонные из бетона В25; сечение колонн 400 х 400 мм, 400 х 600 мм и 400 х 700 мм. Стены лестничных клеток - из монолитного железобетона В25 толщиной 240 мм. Наружные стены подвального этажа - из монолитного железобетона В25; W6; F100 толщиной 300 мм с наружным утеплением и, выше уровня земли, с облицовкой керамогранитом. Перекрытия и покрытие - монолитные железобетонные балочные плиты толщиной 200 мм с продольными и поперечными балками сечение 400 х 350(h) мм и 500 х 900(h) мм (над помещением малого бассейна) из бетона В25. Покрытие над помещением большего бассейна и зала сухого плавания - предварительно напряженные железобетонные ребристые плиты-настилы с высотой ребра 700 мм, пролетом 15,35 м, опирающиеся на монолитные железобе-тонные балки сечением 700x600(h) мм из бетона В25. Перекрытие и покрытие в зоне перехода - монолитные железобетонные плиты толщиной 200 мм из бетона В25. Наружные стены надземной части здания: ненесущие - с поэтажным опи- ранием на плиты перекрытия, из слоя полнотелого кирпича Ml00 на растворе М50 толщиной 250 мм, слоя утеплителя с наружной облицовкой системой вентилируемого фасада; навесные - трехслойные «сэндвич» - панели толщиной 300 мм, с креплением к колоннам каркаса и элементам фахверка, и, частично, в виде витражного остекления. Проектными решениями предусмотрено крепление кирпичных стен к несущим конструкциям здания. Конструктивные решения крепления системы вентилируемого фасада к несущим конструкциям здания разрабатываются в рабочей документации в со-ответствии с действующим техническим свидетельством Министерства регио-нального развития РФ. Бассейны запроектированы в виде монолитных железобетонных чаш из бетона В25; W6 опирающихся на монолитные железобетонные стены толщиной 400 мм и колонны сечение 400 х 400 мм. Лестницы - из монолитного железобетона В25. Относительная отметка 0,000 соответствует абсолютной отметке 7.60. Фундаменты запроектированного здания бассейна и перехода приняты на свайном основании. Сваи - буронабивные железобетонные, выполняемые по технологии «Fundex»; диаметр свай 450/560 мм; рабочая длина свай 18,0 м и 19,0 м; абсолютная отместка острия свай — минус 14.00 м и минус 15.00 м; бетон В25; W6; F100 на сульфатостойком цементе. Ростверк - в виде плиты толщиной 450 мм и, в зоне перехода, в виде лен-точного ростверка высотой 450 мм, объединенного по верху плитой толщиной 200 мм, из монолитного железобетона В25; W6; F100. Сопряжение свай и рост-верка - жёсткое. Под ростверками предусмотрена бетонная подготовка толщиной 100 мм. Расчетная нагрузка на сваи 80 тс. В основании острия свай находятся супеси пылеватые с прослоями песка пластичные (ИГЭ-8) с расчетными характеристиками: Е=100 кг/см ; е=0,611; IL=0,57. Расчетная нагрузка на сваю принята по результатам зондирования. Перед массовым устройством свай, для проверки несущей способности, предусмотрены испытания свай статической нагрузкой. Конструкции пандусов и крылец из монолитного железобетона отрезаны от конструкций здания деформационным швом. В целях защиты подземных конструкций от грунтовых вод и помещений от сырости проектными решениями предусмотрена обмазочная гидроизоляции бетонных конструкций, соприкасающихся с грунтом, применение бетона W6, внутренняя обмазочная гидроизоляция стен и плиты ростверка составом «Лах- та», в деформационных и рабочих швах предусмотрена установка гидрошпонок. Уровень ответственности здания - нормальный. Расчёт несущих конструкций выполнен на программном комплексе SCAD 11.3. Ожидаемая осадка здания 4,3 см. Обследование строительных конструкций здания школы, расположенного на расстоянии 10,0 метров от запроектированного здания бассейна, выполнено. Здание отнесено ко 2 категории технического состояния. Для определения влияния на окружающую застройку специалистами выполнено геотехническое обоснование с использованием программного комплекса PLAXIS. В соответствии с результатами расчетов дополнительная осадка существующего здания не превышает предельно допустимых значений и составляет 2,3 см. Предусмотрено проведение наблюдений за осадками существующих зданий в процессе строительства и после его завершения специализированной организацией в соответствии с ТСН 50-302-2004.
