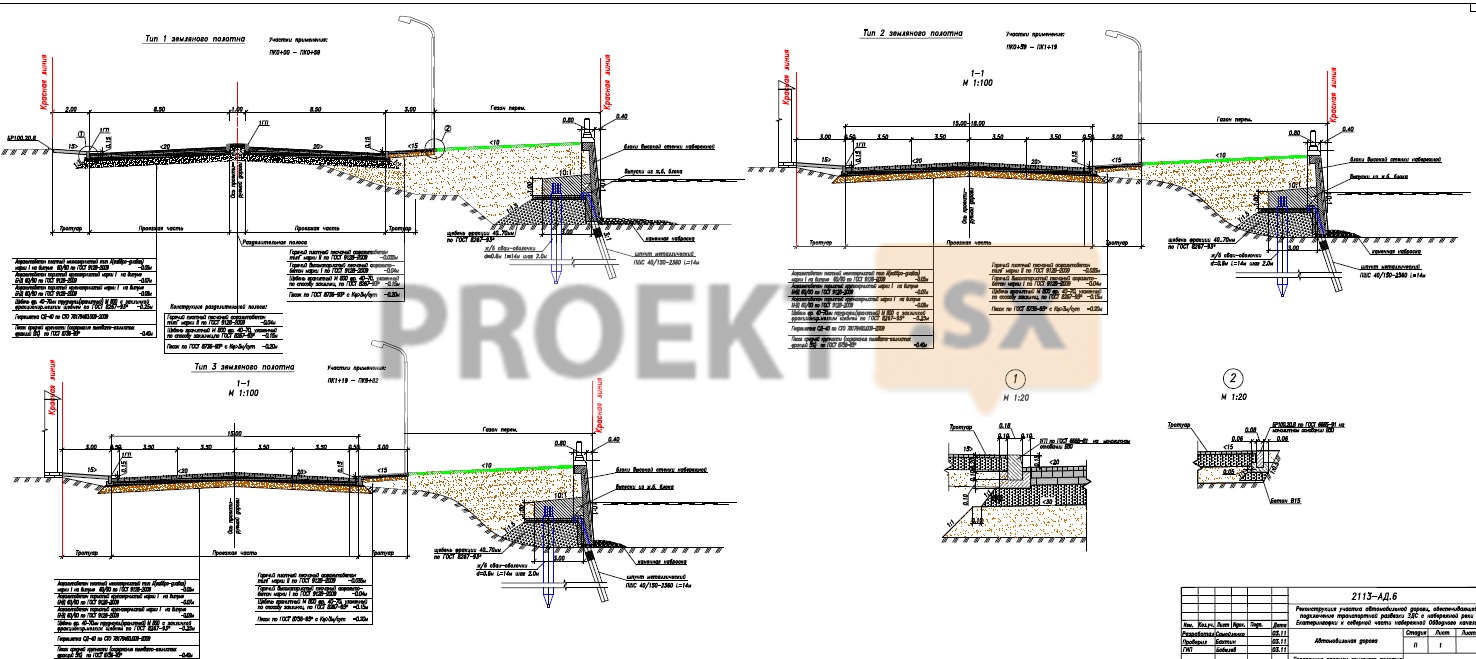

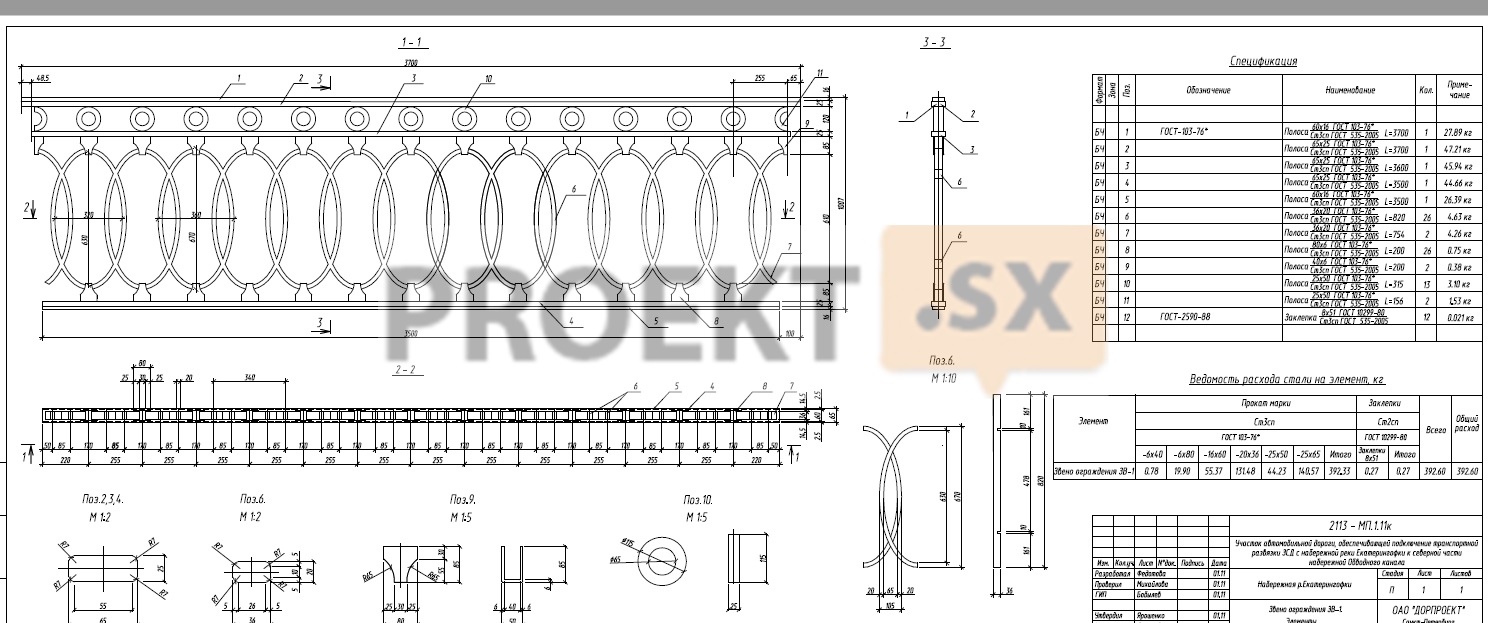

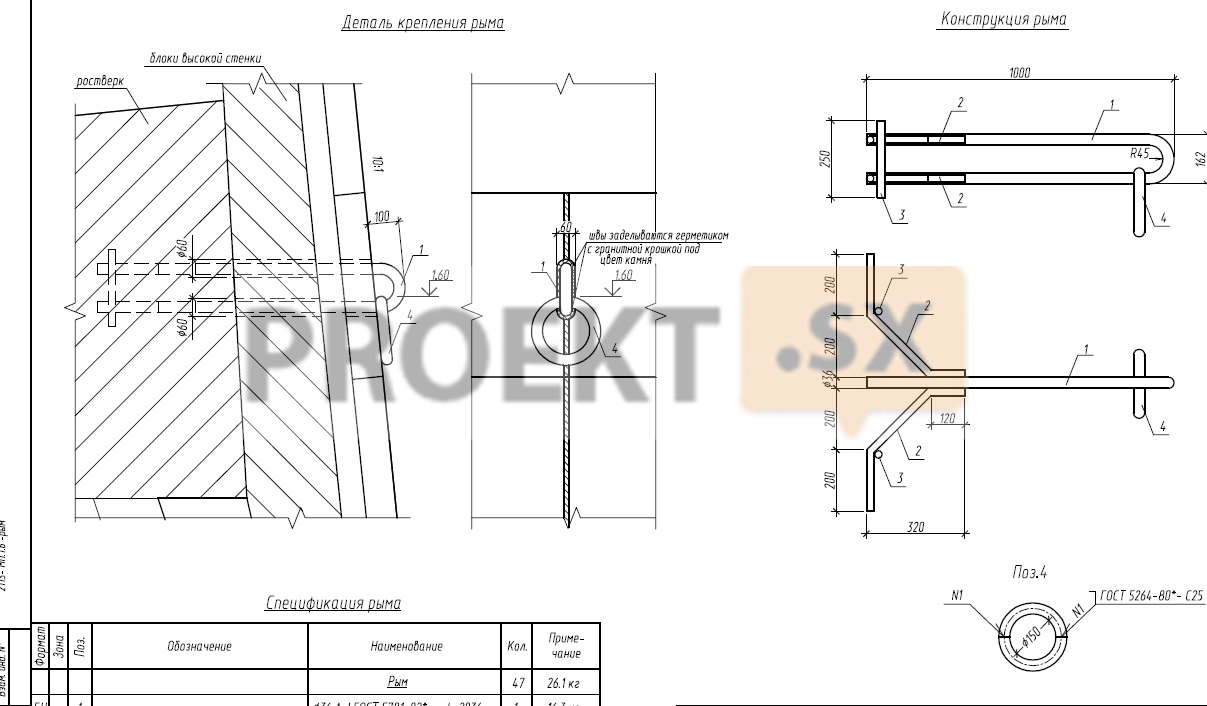

Конструктивные и объемно-планировочные решения

Канализационные камеры К-1 – К-5 запроектированы из монолитного железобетонного банкета, являющегося основанием камер, и сборных железобетонных блоков в верхней части камер. Монолитный железобетонный банкет запроектирован из бетона класса В25, W8, F50, арматура класса A-III. Плита днища и стены банкета запроектированы толщиной 500 мм. Сборные железобетонные блоки и сборная железобетонная плита покрытия камеры запроектированы из бетона класса В25, W8, F150, арматура класса A-III. Толщина блоков – 150 мм, плиты покрытия – 300 мм. Внутри сборных железобетонных блоков запроектирована монолитная железобетонная рубашка толщиной 150 мм из бетона класса В25, W8, F50, арматура класса A-III. В соответствии с данными инженерно-геологических изысканий, грунтами основания камер являются ИГЭ-3а (пески крупные коричневые плотные, насыщенные водой) и ИГЭ-4 (пески мелкие коричневые плотные, насыщенные водой). ИГЭ-3а обладает характеристиками: ρn=2,14 тс/м3; е=0,450; n=43o; сn=0,02 кгс/см2. ИГЭ-4 об-ладает характеристиками : ρn = 2,11 тс/м3; е = 0,550; n = 39o; сn = 0,05 кгс/см2. Все внутренние поверхности камеры обрабатываются гидроизоляционным материалом типа PCI KANADICHT и битумно-резиновой мастикой.

Инженерное оборудование, сети инженерно-технического обеспечения, инженерно-технические мероприятия

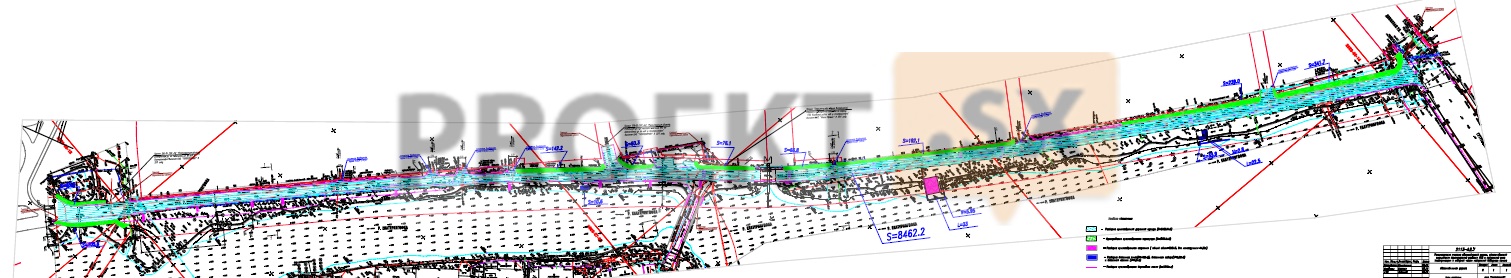

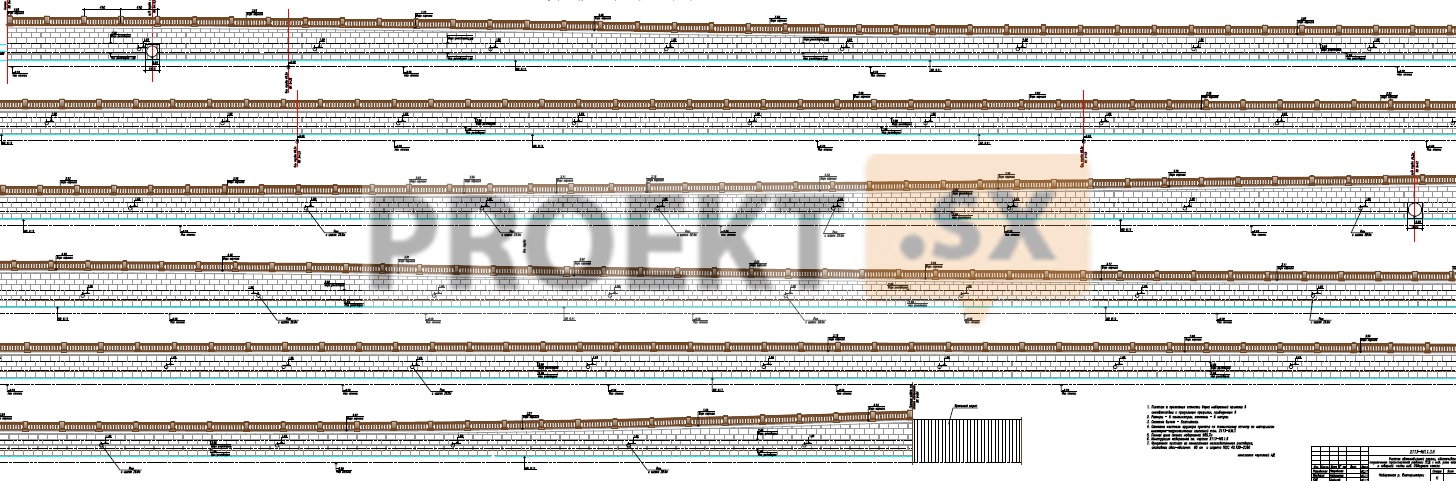

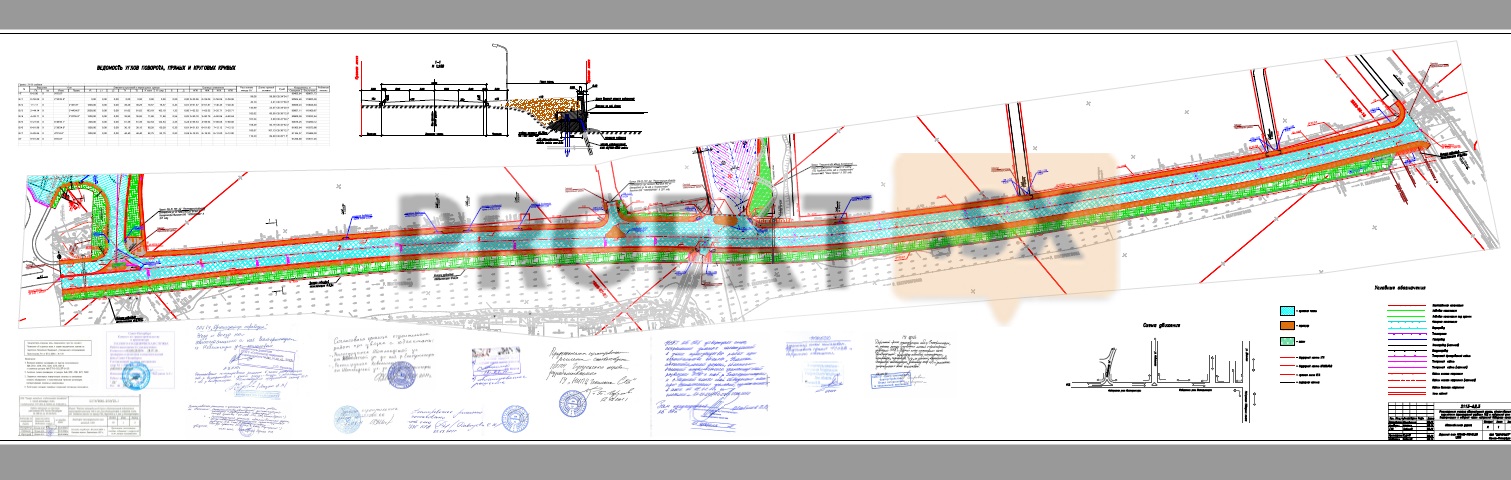

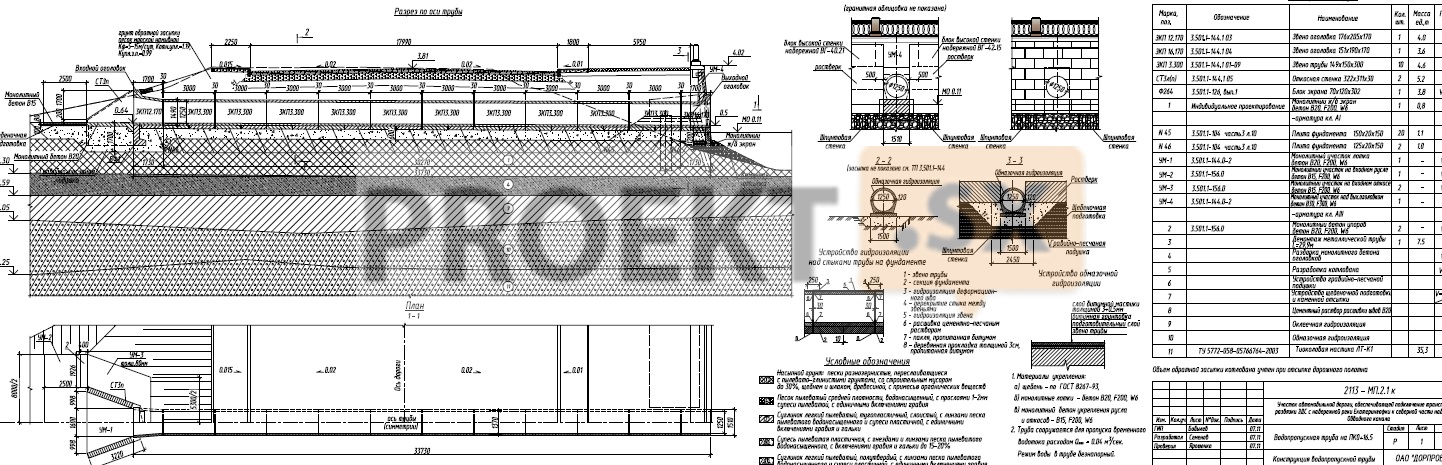

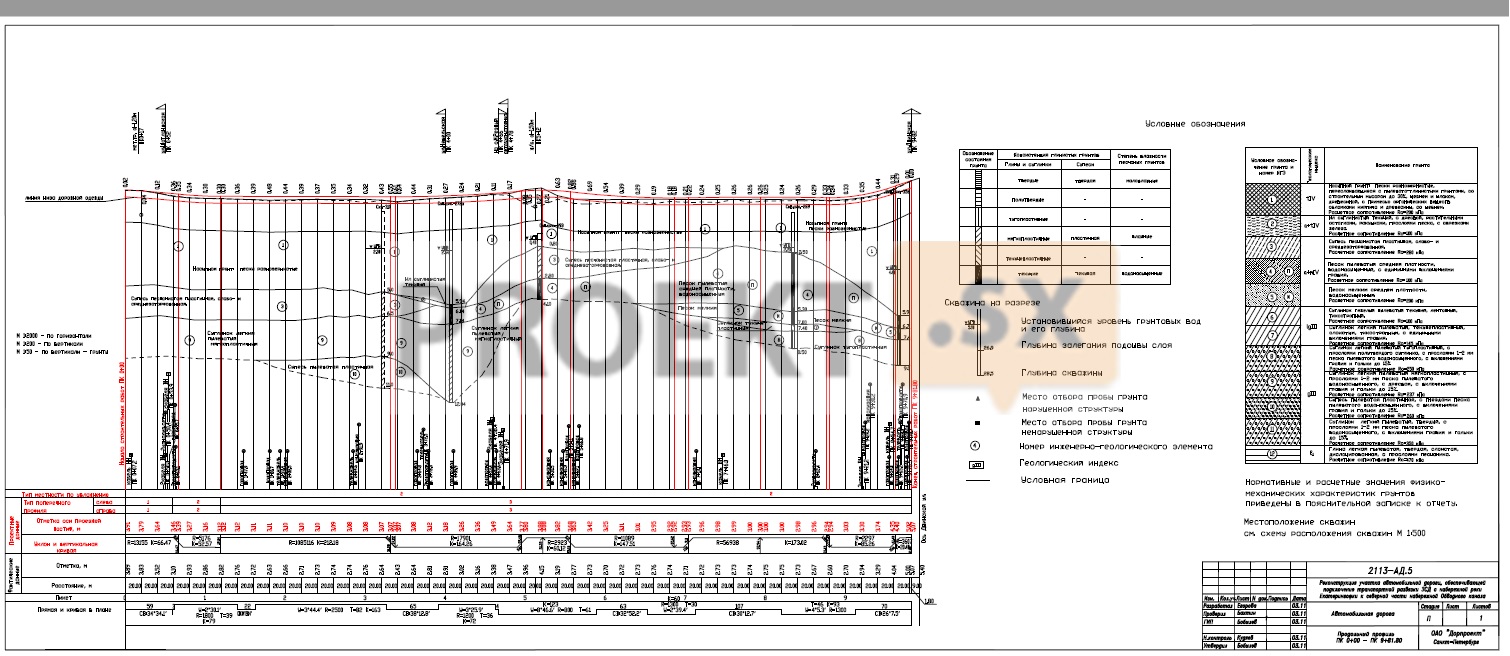

В проектной документации предусмотрено строительство общесплавной канализационной сети из многослойных армированных труб с кольцевой жесткостью SN16 D=1500/1650 мм по ТУ 2248-017-73011750-2011 в технической зоне, на участке от проезда 1 до существующей шахты. На канализационной сети предусмотрены специальные камеры 3,7х3,7 м. Перед сбросом сточных вод в систему коммунальной канализации через шахту № 604 в тоннель D=2,0/2,5 м в камере предусмотрено устройство затвора ножевого типа RUS1500, предназначенного для работы в агрессивной среде. Для стыковых соединений трубопроводов и стыковых соединений трубопроводов с колодцами предусмотрены муфты термоусаживающиеся с кольцевой жесткостью SN16 по ТУ 2248-017-73011750-2011. Устройство траншеи для канализационной сети предусмотрено с учетом данных инженерно-геологических изысканий с устройством основания 20 см, а также с учетом мероприятий по обеспечению сохранности существующих коммуникаций. Под камерами предусмотрено основание из щебня 20 см и песка 10 см. Проектной документацией предусмотрен вынос 3-х опор типа СВ95-2 из зоны проектируемого канализационного коллектора.
