2 девятиэтажных дома

Базовая цена с НДС
Цена со скидкой
Цена $640.00
Скидка
Цена $640.00
Индекс: 12021982
Документация: Проектная документация включая сметы и результаты инженерных изысканий
Разделы: все разделы
Объем данных: 220 МБ
Формат файлов: *.pdf
Экспертное заключение: положительное

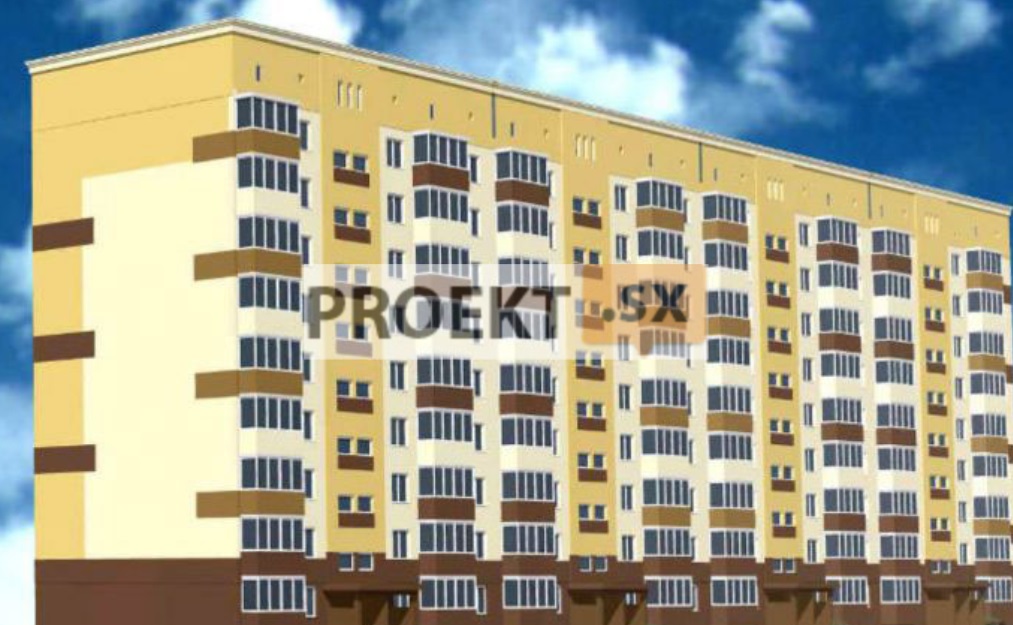

Проектная документация включая сметы на строительство двух девятиэтажных многоквартирных панельных домов.

Общие технико-экономические показатели:
Площадь участка, м2: 16240,0
Площадь застройки, м2: 2707,50
Площадь покрытий, м2: 7412,30
Площадь озеленения, м2: 6120,20

Архитектурные решения.

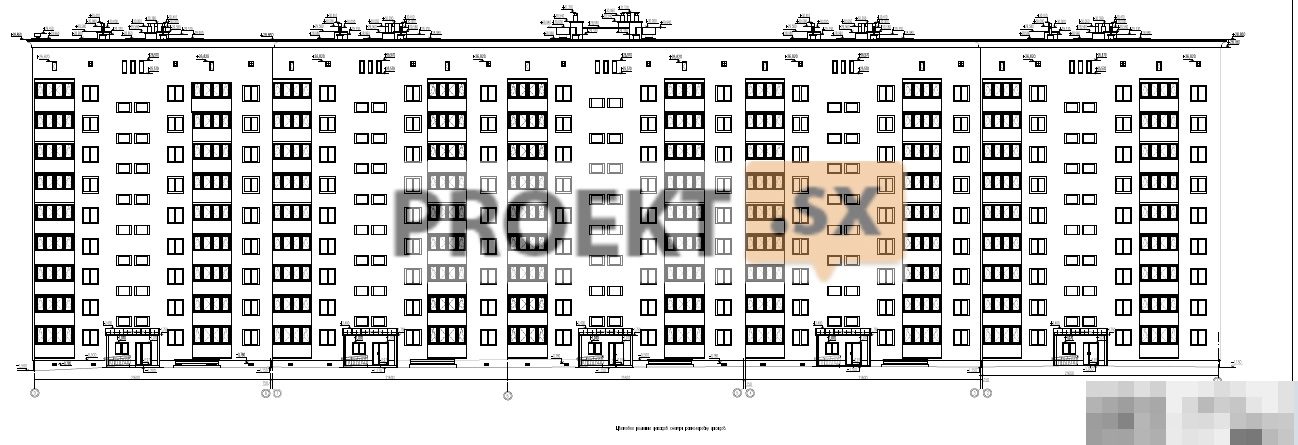

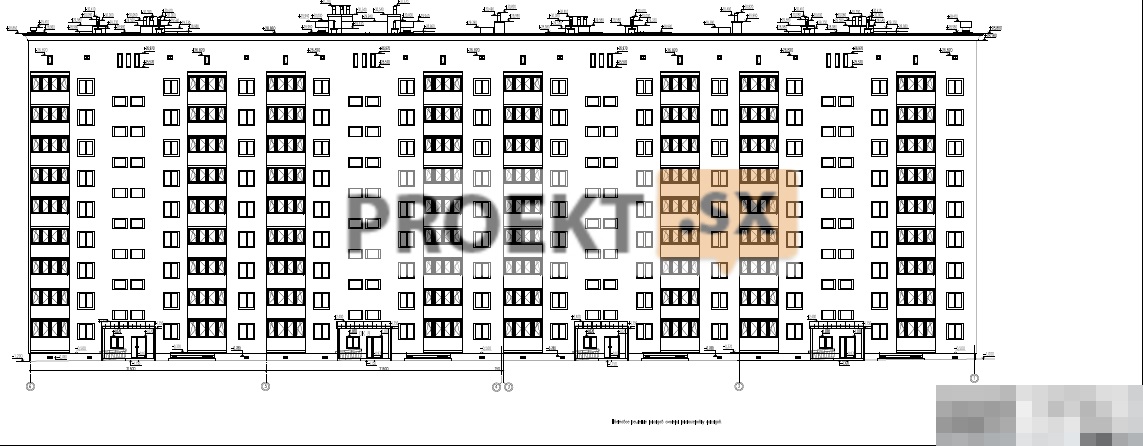

Дом №1 по ГП - панельный 5-ти секционный, дом №2 по ГП - панельный 4-ех секционный. Многоквартирный жилой дом №1 по ГП- панельный 5-ти секционный имеет в плане прямоугольную форму с размерами в осях 12,30 х 108,3 м. 1 рядовая секция 1-2-2-2 размерами 12,3м х 21,6м. 4 рядовых секции 1-1-2-3 размерами 12,3м х 21,6м. Многоквартирный жилой дом №2 по ГП - панельный, 4-х секционный имеет в плане прямоугольную форму с размерами в осях 12,30 х 86,55 м. Одна рядовая секция 1-2-2-2 размерами 12,3 х 21,6 м. Две рядовые секции 1-1-1-1-2 размерами 12,3 х 21,6 м. Одна рядовая секция 1-1-2-3 размерами 12,3 х 21,6 м. Жилые дома - 9-ти этажные с техническим подвальным этажом и холодным чердаком. Высота жилых этажей - 2,8 м; высота технического подвального этажа- 2,5 м; высота чердака от пола до низа покрытия переменная - от 1,71 м до 1,9 м. В техническом подвальном этаже жилого дома №1 в осях: «3-4» расположены помещения водомерного узла и повысительной насосной установки хозпитьевого водоснабжения, а также комната уборочного инвентаря; «5-6» расположена электрощитовая. В техническом подвальном этаже жилого дома №2 в осях: «4-5» расположены помещение повысительной насосной установки хозяйственнопитьевого водоснабжения и комната уборочного инвентаря; «5-6» расположены помещения водомерного узла и электрощитовой. Остальная часть технического подвального этажа предусмотрена для размещения коммуникаций. Выходы из технического подвального этажа непосредственно на улицу имеются в каждой секции и отделены от главных входов. Проветривание технического подвального этажа осуществляется через продухи размером 400 х 200 мм и окна, размещенные в приямках. Габариты приямка - 0,7 х 1,2 м. Проветривание холодного чердака осуществляется через продухи размером 400 х 400 мм. В жилом доме по ГП № 1 проектом предусмотрено 179 квартир, в том числе: однокомнатных - 80 шт. двухкомнатных - 62 шт. трехкомнатных - 37 шт. В жилом доме №2 проектом предусмотрено 162 квартиры, в том числе: однокомнатных - 99 шт. двухкомнатных - 54 шт. трехкомнатных - 9 шт. В каждой квартире предусмотрен балкон. Проектом предусмотрены на входной группе каждой секции пандусы, уширенные дверные проёмы и тамбуры, лифты с отметки минус 0,930. Вертикальное сообщение между этажами осуществляется по лестнице типа Л1 и лифтом грузоподъемностью 1000 кг с размерами кабины 1100 х 2100 х 2200 мм. Пассажирский лифт модели «ZIRCON 1000 LL900» без машинного помещения фирмы «LM Liftmaterial». Отметка чистового пола шахты лифта - минус 1,210 м. Первая посадка в лифт осуществляется с отметки минус 0,930. Остановки лифта осуществляются на отметке 0,000 и далее на каждом этаже. Над жилыми этажами расположен холодный чердак. Выход на кровлю осуществляется: В жилом доме №1 - из лестничной клетки секции в осях «5-6». В жилом доме №2 - из лестничной клетки секции в осях «4-5». Наружная отделка фасадов выполняется по технологии системы «Тепло-Авангард».

Конструктивные и объемно-планировочные решения.

Уровень ответственности зданий - нормальный. Конструктивная схема - бескаркасная. Пространственная жесткость и устойчивость обеспечивается совместной работой несущих продольных и поперечных внутренних стен, жестких дисков перекрытий и покрытия. Расчет на устойчивость, прочность, пространственную неизменяемость зданий в целом, а также отдельных конструктивных сборных элементов с узлами крепления, в т.ч. на защиту здания от прогрессирующего обрушения, выполнен с применением программного комплекса «Лира-Сапр». Фундаменты - монолитная железобетонная плита толщиной 400 мм из бетона класса В30, марки W6 по подготовке толщиной 100 мм из бетона класса В10. Относительная отметка низа фундаментов - «- 2,900 м». Основанием фундаментов служат суглинки (ИГЭ-2,4) с минимальным расчетным сопротивлением 45,0 т/м2. Максимальное давление под подошвой фундаментной плиты - 11,5 т/м2. Максимальная осадка - 3,9 см. Гидроизоляция - из двух слоев «Техноэласт» марки ЭПП по ТУ 5774-003-00287852-99. Конструктивные элементы секции приняты из сборных железобетонных изделий по серии 90, выпускаемых на заводе ЖБИ города. Кровля - плоская, с внутренним организованным водостоком, из двух слоев «Техноэласта» по ТУ 5763-005-72746455-2007. Уклон обеспечивается керамзитовым гравием толщиной от 20 мм до 100 мм (у=500 кг/м3).
