Архитектурные и объемно-планировочные решения

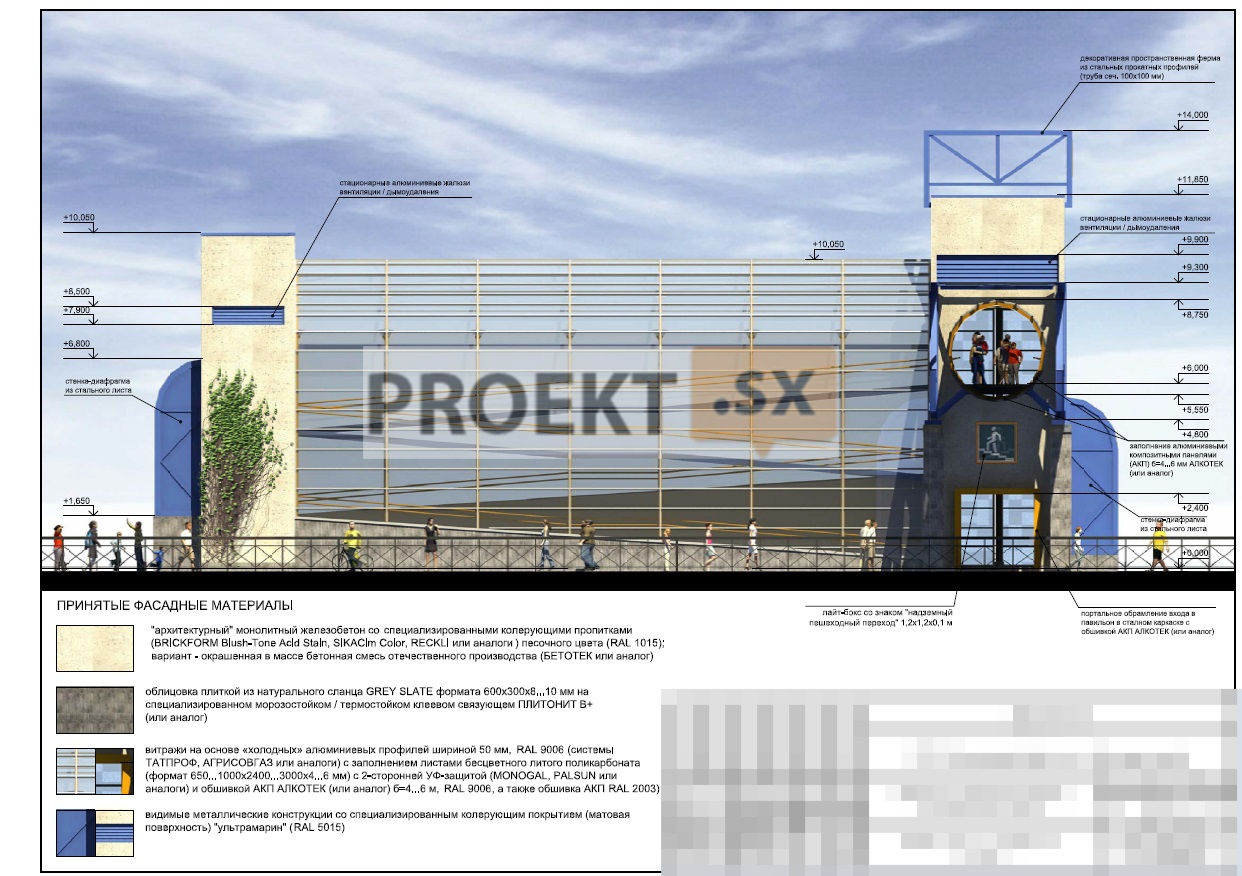

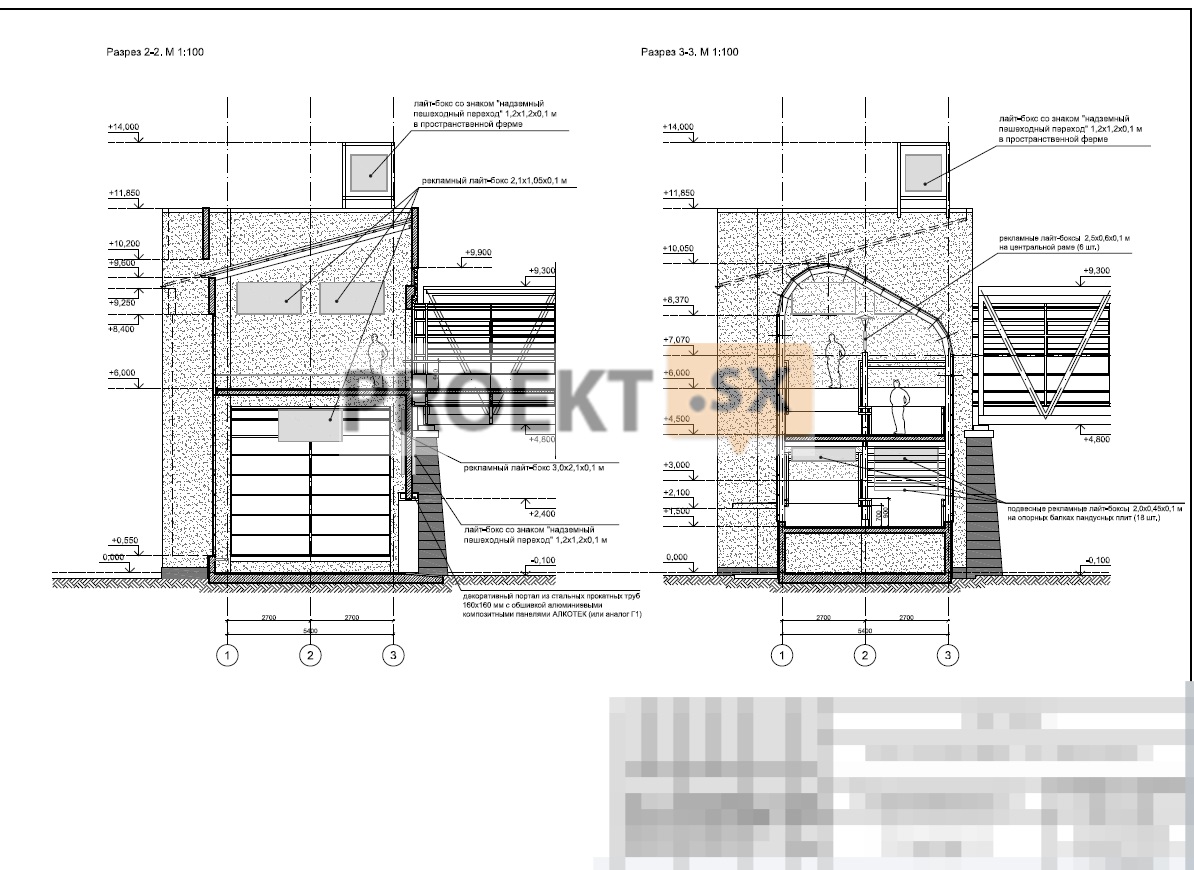

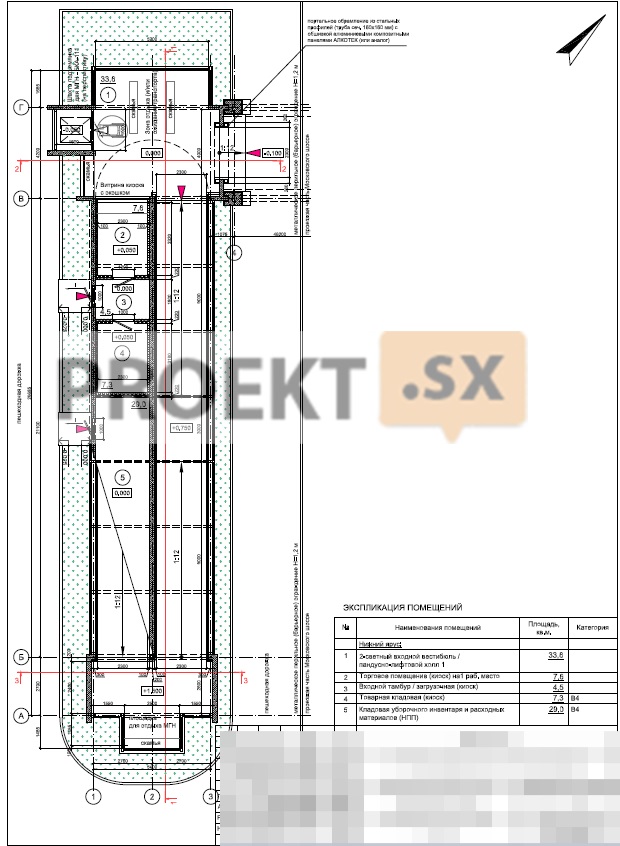

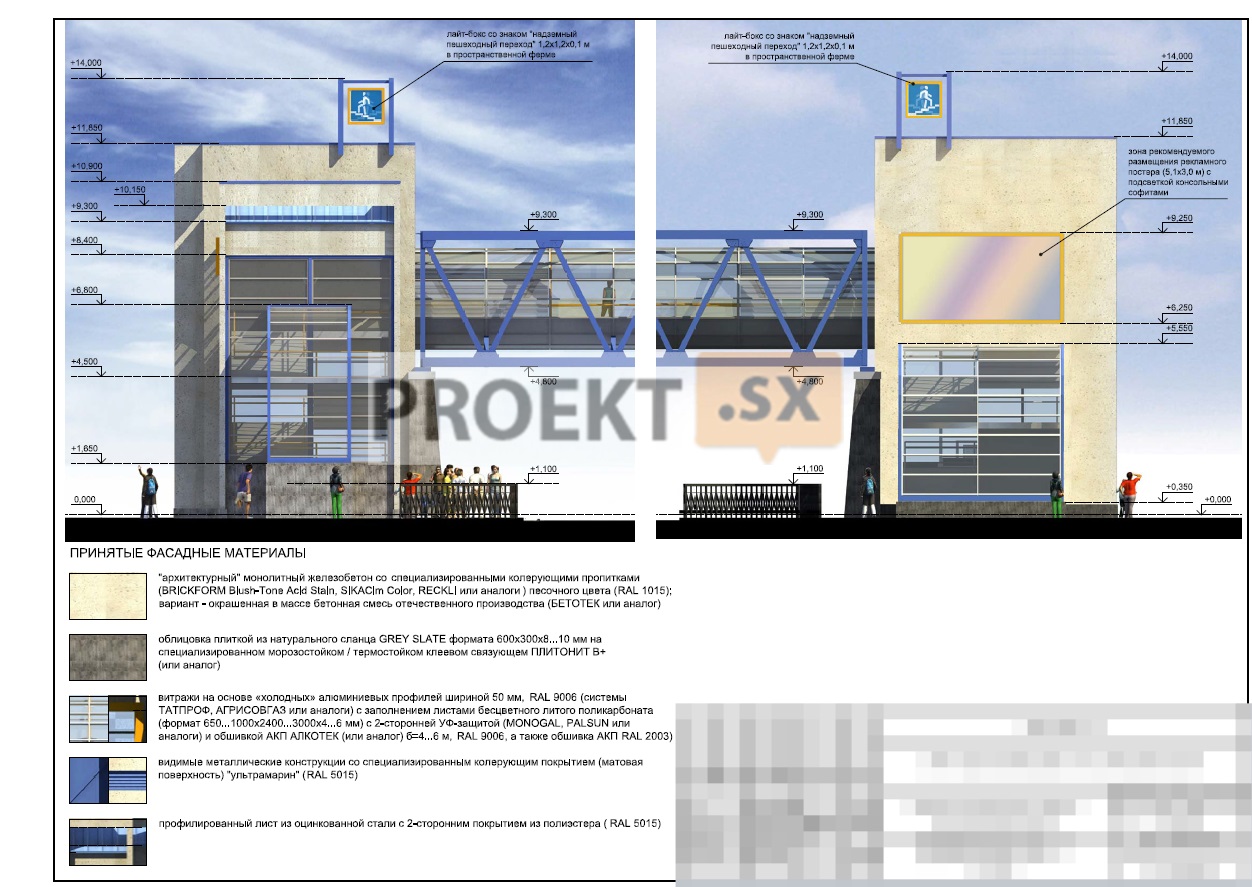

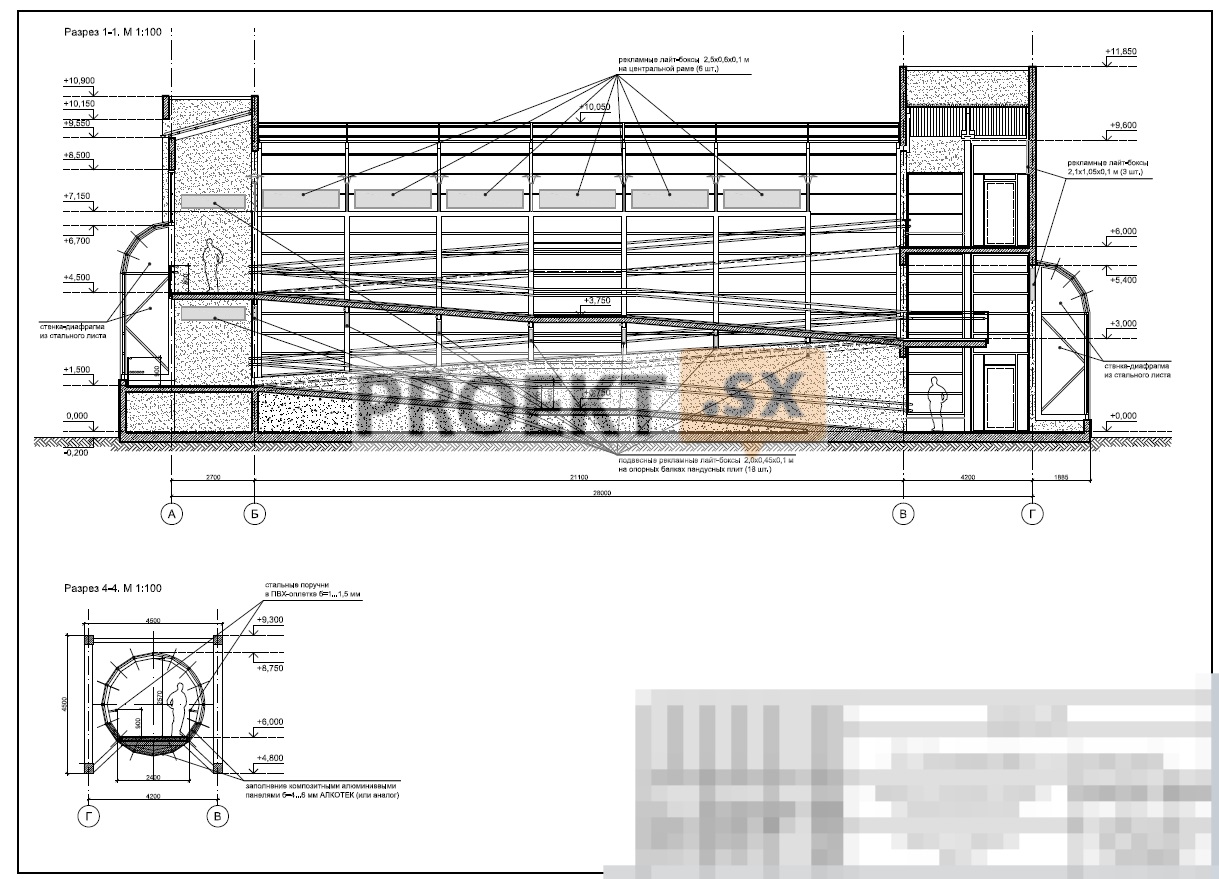

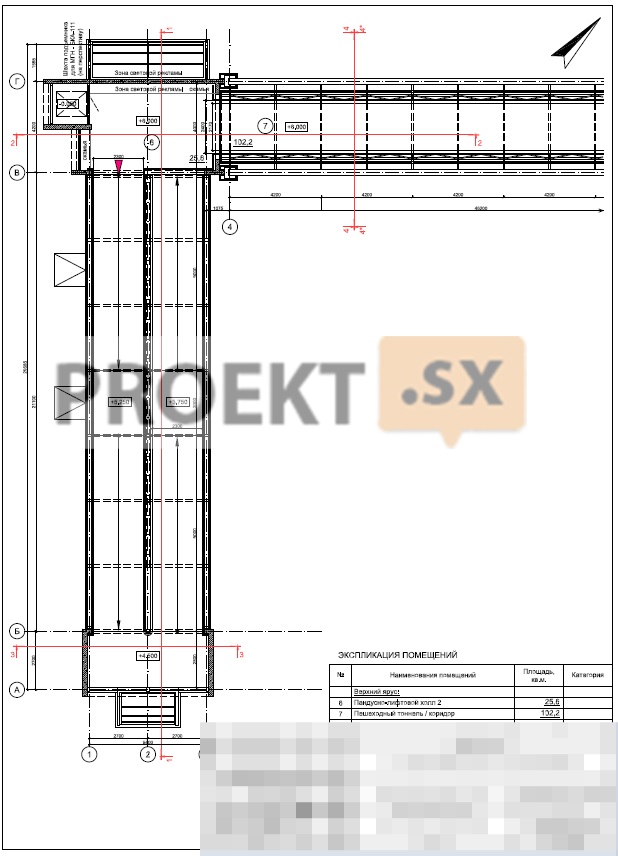

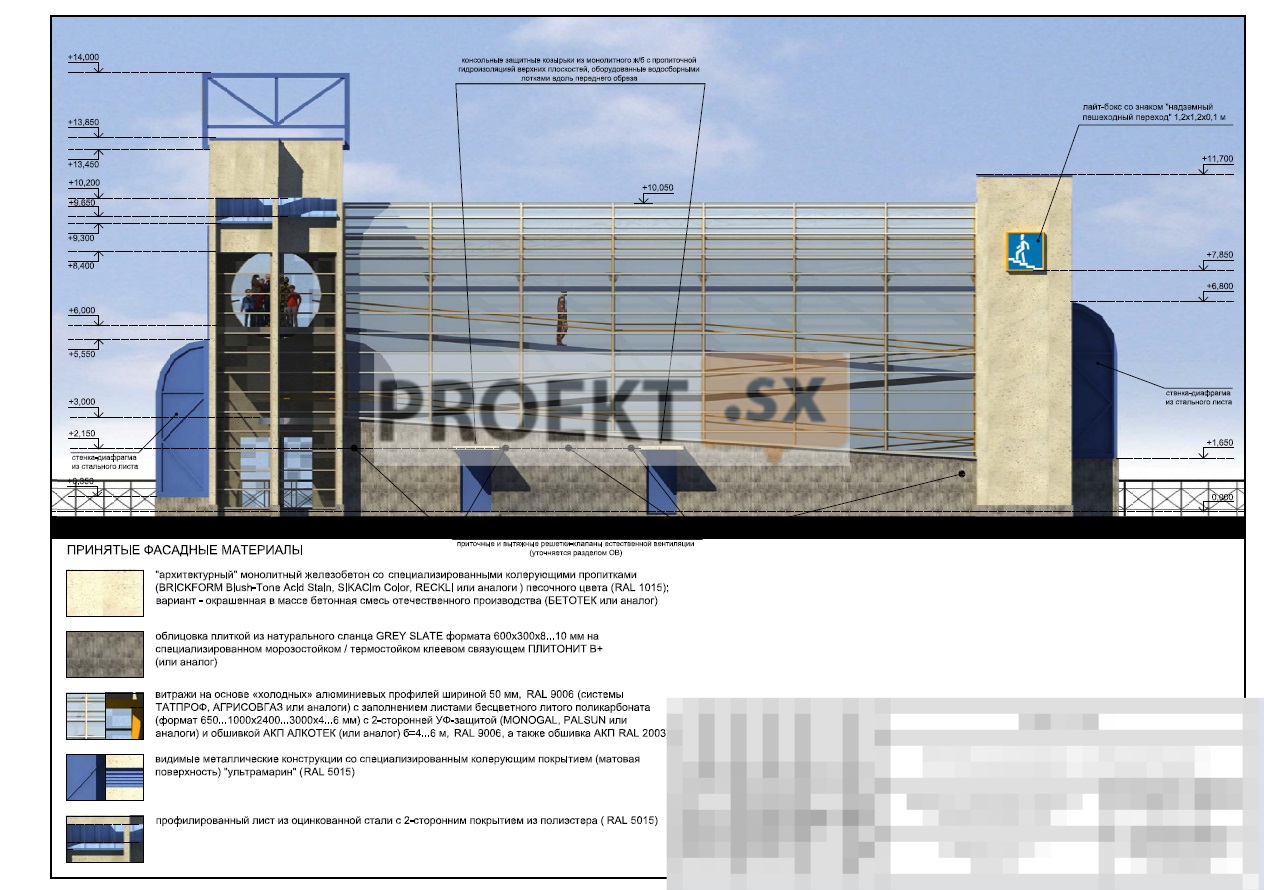

Запроектировано строительство надземного пешеходного перехода на шоссе в районе поселка. Надземный пешеходный переход включает в себя два павильона и надземный пешеходный тоннель над шоссе. Павильоны имеют в плане прямоугольную форму с максимальными размерами в осях 28,0 х 5,4 м. Объемы павильонов ориентированы вдоль шоссе и расположены в непосредственной близости от проезжей части на расстоянии не менее 2,25 м от границ проезжей части. Тротуар в зоне павильонов отделен от проезжей части ограждением. Запроектирована организация входов в павильоны с тротуаров со стороны проезжей части шоссе. Максимальная высота объемов павильонов от планировочной отметки земли до верха парапета 11.85 м. Надземный пешеходный тоннель запроектирован в цилиндрическом объеме в пространственной ферме пролетом 46,2 м. Ширина пешеходного тоннеля не менее 2,25 м (между ограждениями), высота в зоне прохода 2,2-2,57 м. Высота от проезжей части до низа конструкции пространственной фермы пешеходного тоннеля не менее 5,0 м. В каждом павильоне запроектирован пандус для подъема пешеходов, включая инвалидов, на уровень площадки выхода в пешеходный тоннель на отметке +6,00 м. Запроектирован пандус с уклоном 1:12, высота подъема каждого марша пандуса 0,750м, ширина пандусов 2,25 м (между поручнями), глубина площадок не менее 1,5 м, пандусы обустроены поручнями на высоте 0,7 м и 0, 9 м с двух сторон. Покрытие площадок и пандусов - мелкозернистый асфальтобетон толщиной 50 мм с антиобледенительными присадками. В каждом павильоне кроме пандусов запроектированы шахты для возможной в дальнейшем установки подъемников для инвалидов. Необходимость устройства указанных шахт подтверждена письмом заказчика. Над входами в павильоны запроектированы пространственные металлические фермы для установки световых информационных знаков перехода, верх ферм на отметке +14.000. В каждом павильоне в пространстве под пандусами на отметке 0,000 запроектированы помещение электрощитовой и уборочного инвентаря (для сухой уборки) и кладовая расходных материалов с отдельными наружными входами. Покрытия над частью павильонов в зоне разворотных площадок пандуса скатные, кровля из профилированного оцинкованного стального листа с 2-сторонним колерованным покрытием из полиэстера с организованным наружным водостоком. Покрытия над пандусами пешеходного тоннеля - сводчатые, светопрозрачные, в виде витражей из алюминиевых профилей с заполнением листами ударопрочного литого поликарбонатного листа б=6 мм (обязательно с 2-сторонней УФ-защитой). Фасадные витражи - из алюминиевых профилей с заполнением листами бесцветного литого поликарбоната б=4-6 мм с 2-сторонней УФ-защитой. Наружная отделка фасадов павильонов запроектирована частично с облицовкой плиткой из натурального сланца (цокольные участки железобетонных стен и пилонов) и частично – с применением специализированных колерующих пропиток для железобетонных стен и пилонов из монолитного железобетона. Ввиду отсутствия отопления в надземном пешеходном переходе для оформления внутренних пространств перехода предусматривается использование материалов, идентичных используемым для отделки фасадов.

Технологические и конструктивные решения линейного объекта. Искусственные сооружения

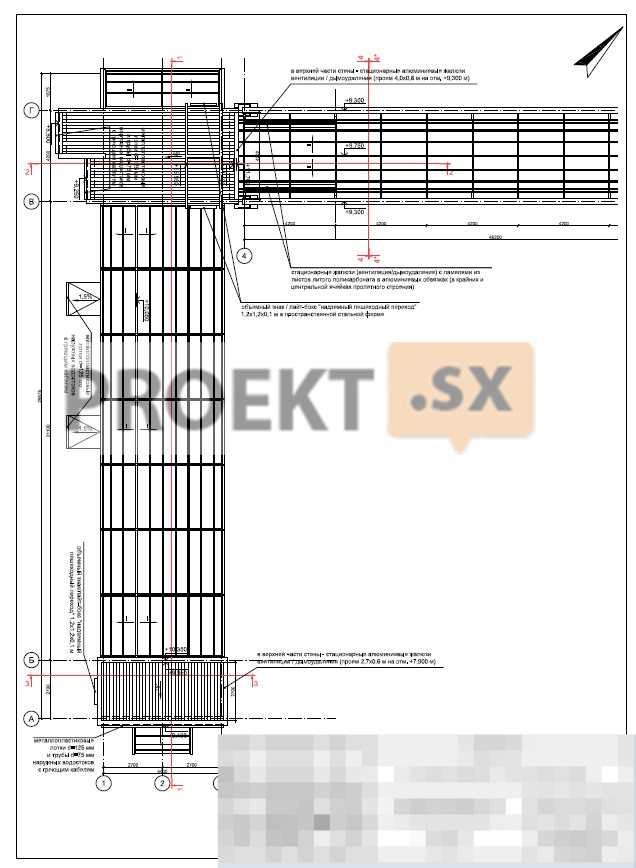

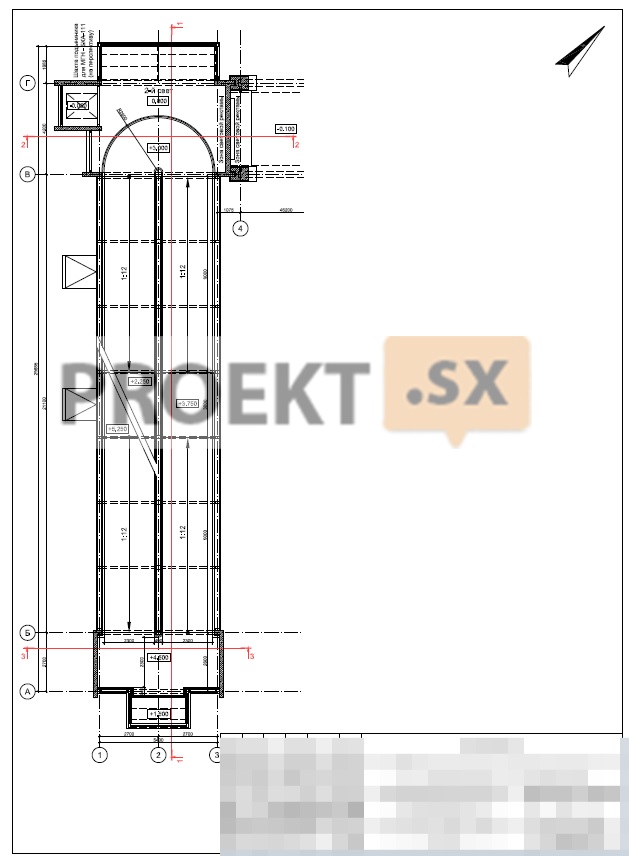

Надземный пешеходный переход представляет собой конструкцию галерейного типа и оборудован двумя павильонами с расположенными внутри пандусами с уклоном 0.08, с горизонтальными площадками. Дополнительно предусмотрена возможность размещения в дальнейшим лифтовых подъемников. Ширина прохожей части НПП принята минимальной – 2,25 м (между 2-сторонними поручнями) в связи с интенсивностью пешеходного движения менее 3000 чел./час. Мост и пандусы оборудованы поручнями для удобного и безопасного прохода пешеходов, а также перемещения инвалидов и других маломобильных групп населения. Для защиты пешеходов от атмосферных осадков и комфортного прохождения над проезжей частью мостовое сооружение запроектировано крытым, с использованием сотовых панелей с внутренней структурой, изготовленных методом экструзии с основой из поликарбоната. Наземные павильоны НПП, в которых размещены пандусы, являются полностью одинаковыми и располагаются симметрично (с разворотом на 180 градусов) относительно центральной (поперечной) оси пролетного строения. Опоры, на которые устанавливается пролетное строение, - железобетонные рамные на свайных фундаментах. Павильоны сооружаются на фундаментах мелкого заложения. По требованию эксплуатирующей организации в составе наземных павильонов НПП проектом предусматривается организация подсобных помещений, предназначенных для хранения уборочного инвентаря (уборка средствами малой механизации), размещения различного инженерного оборудования и/или расходных материалов. Вентиляцию и проветривание прохожей части на мосту предполагается устраивать через отверстия в конструкции покрытия. Конструкции моста запроектированы под нормативную временную вертикальную нагрузку 400 кг/м2. Материал пролетного строения – низколегированная сталь для мостостроения марок 15ХСНД и 15ХСНД-2. Защита металлоконструкций от коррозии выполняется системой покрытия в соответствии с СТП.
