Архитектурные и объемно-планировочные решения

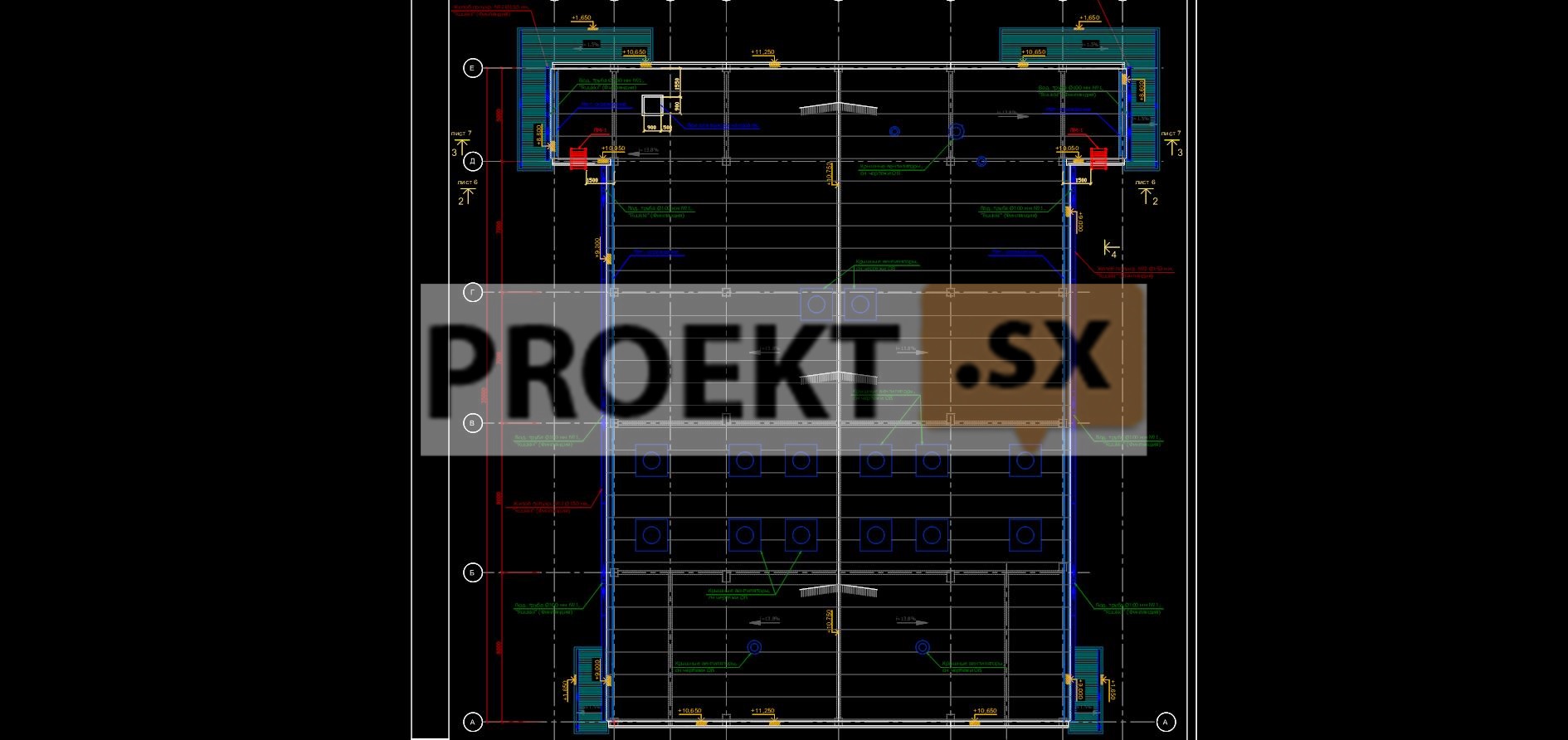

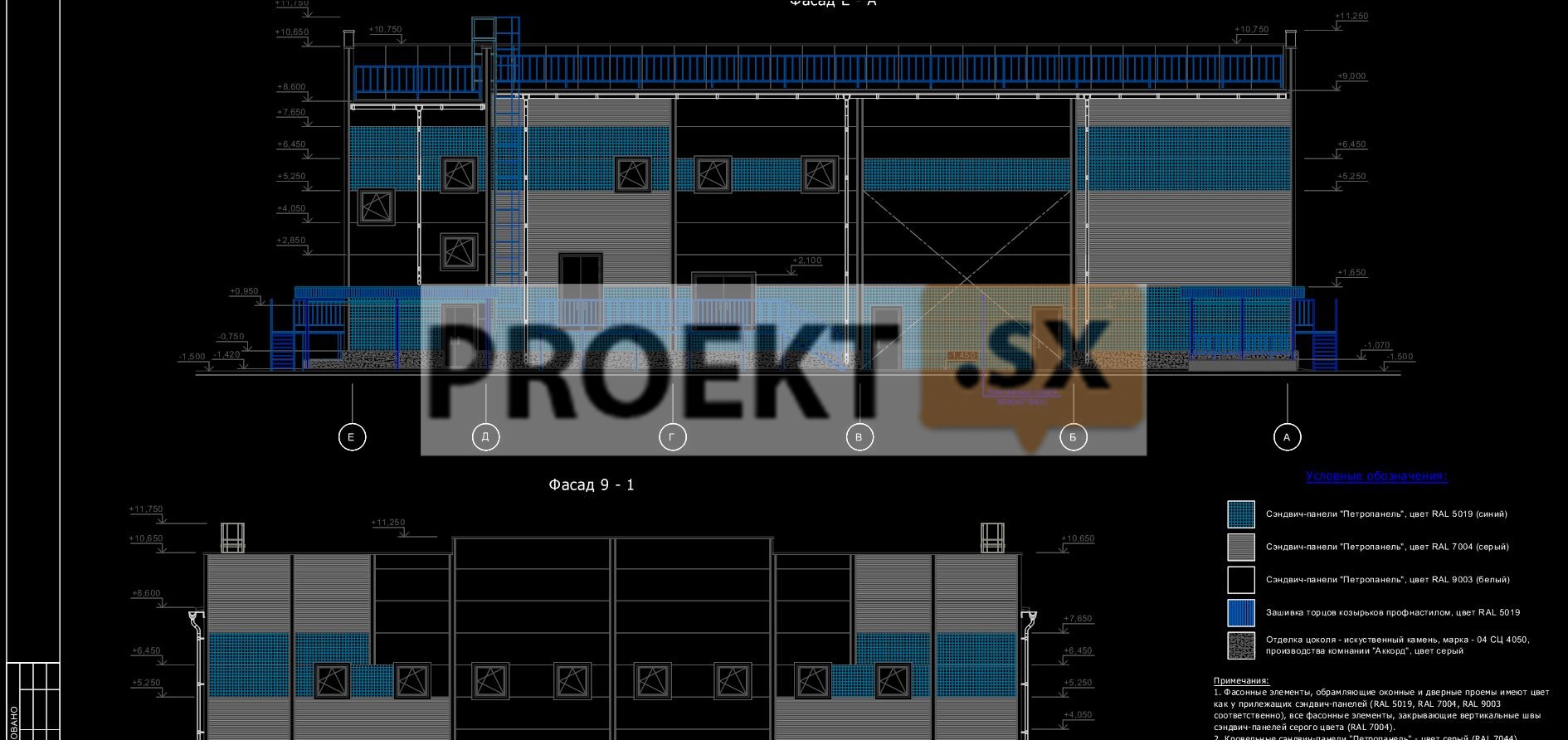

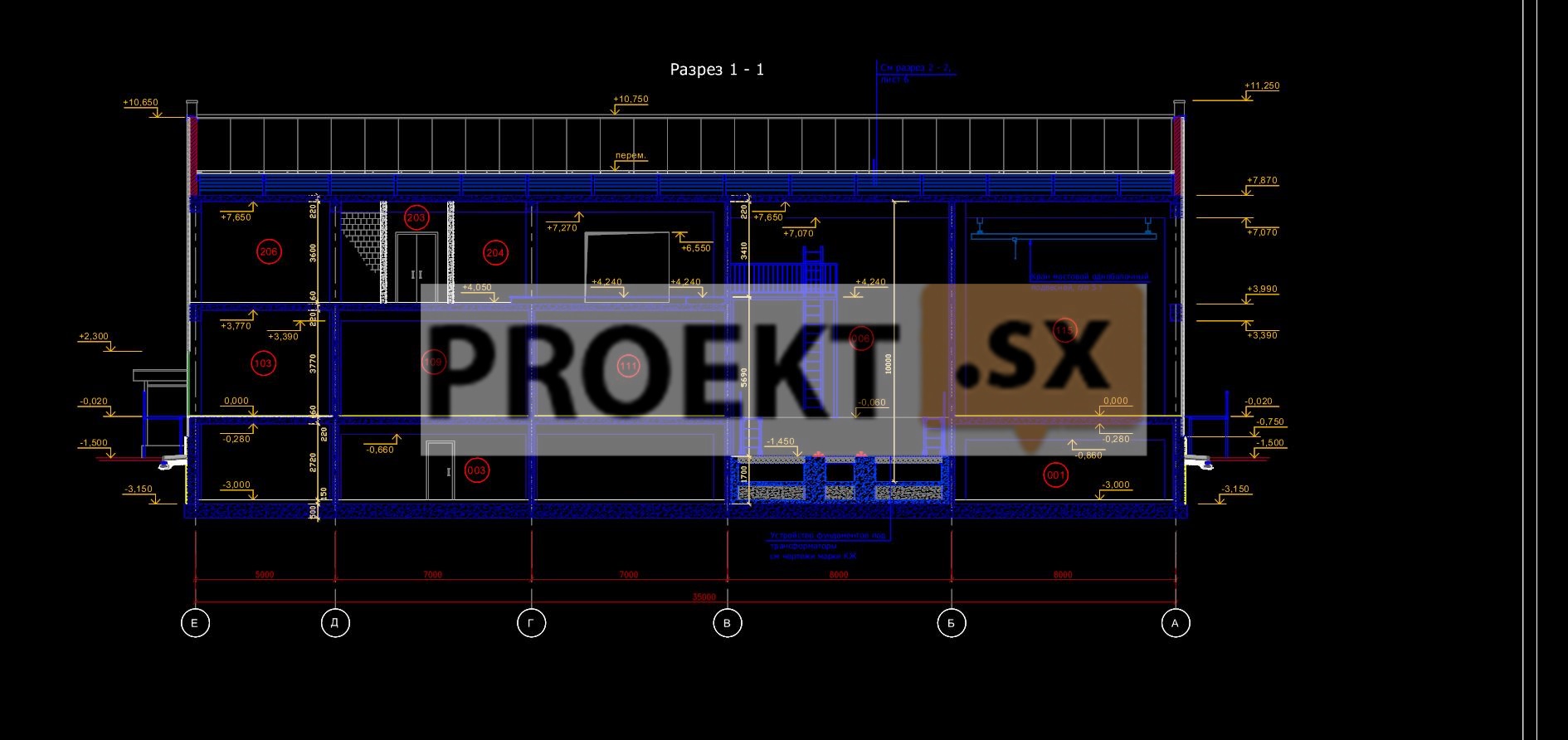

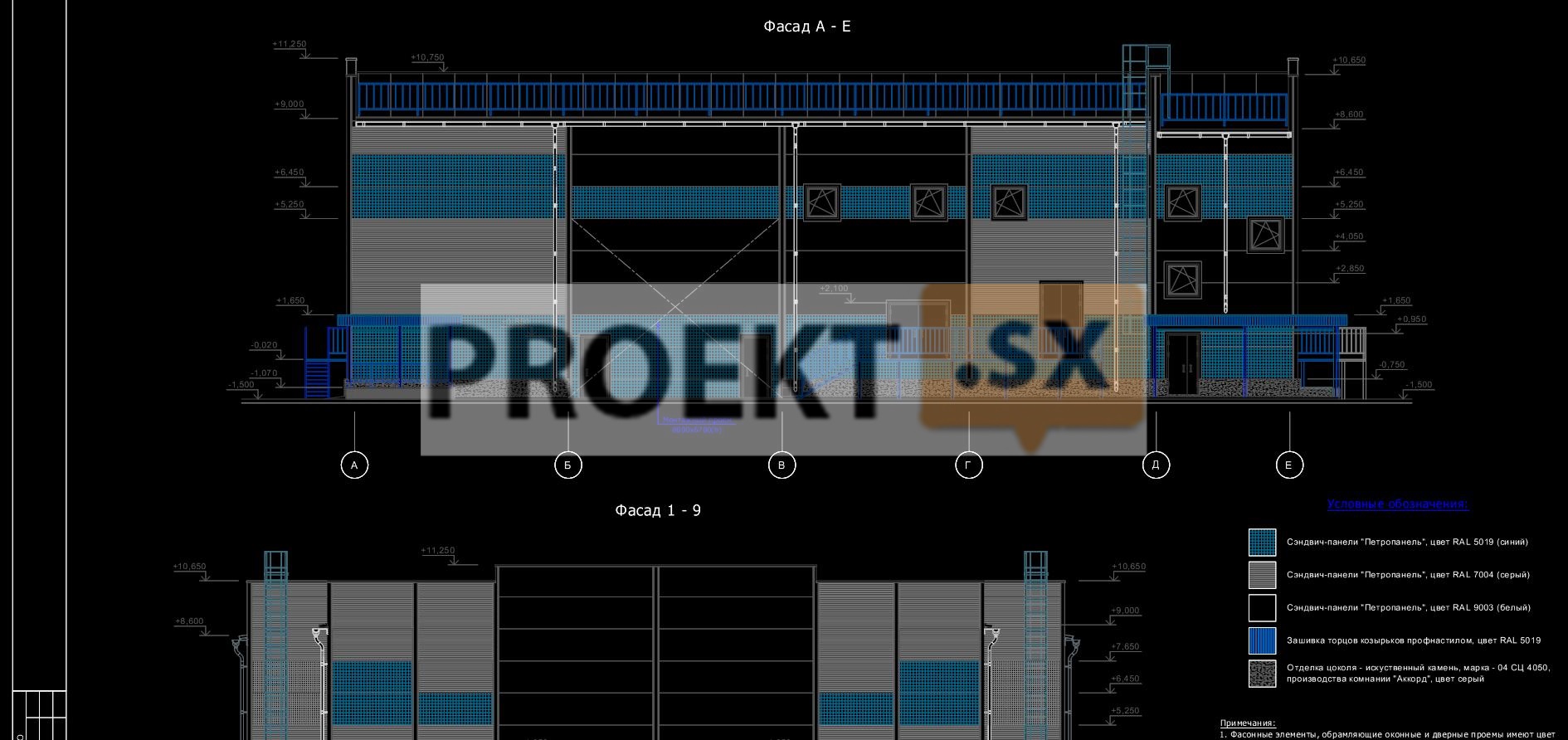

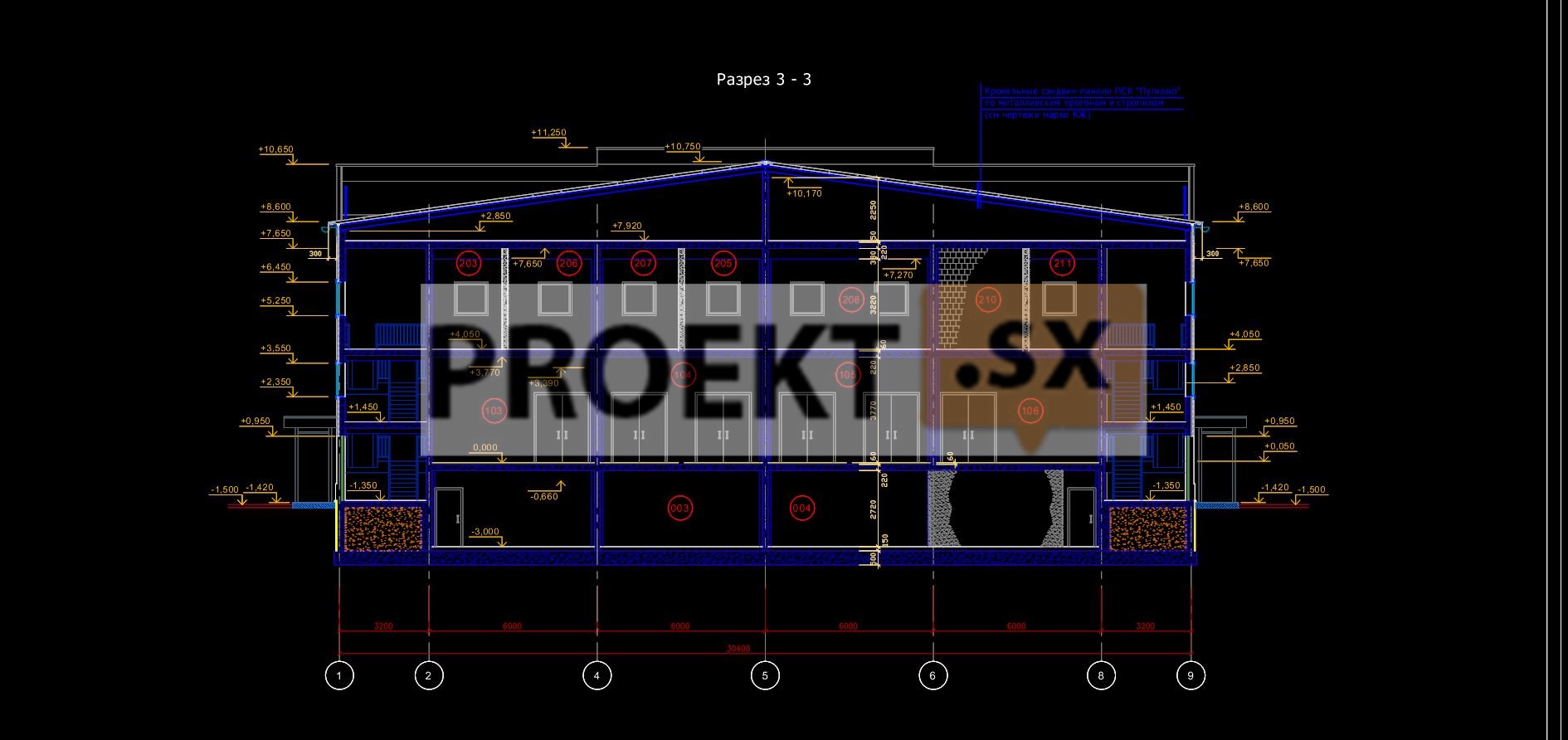

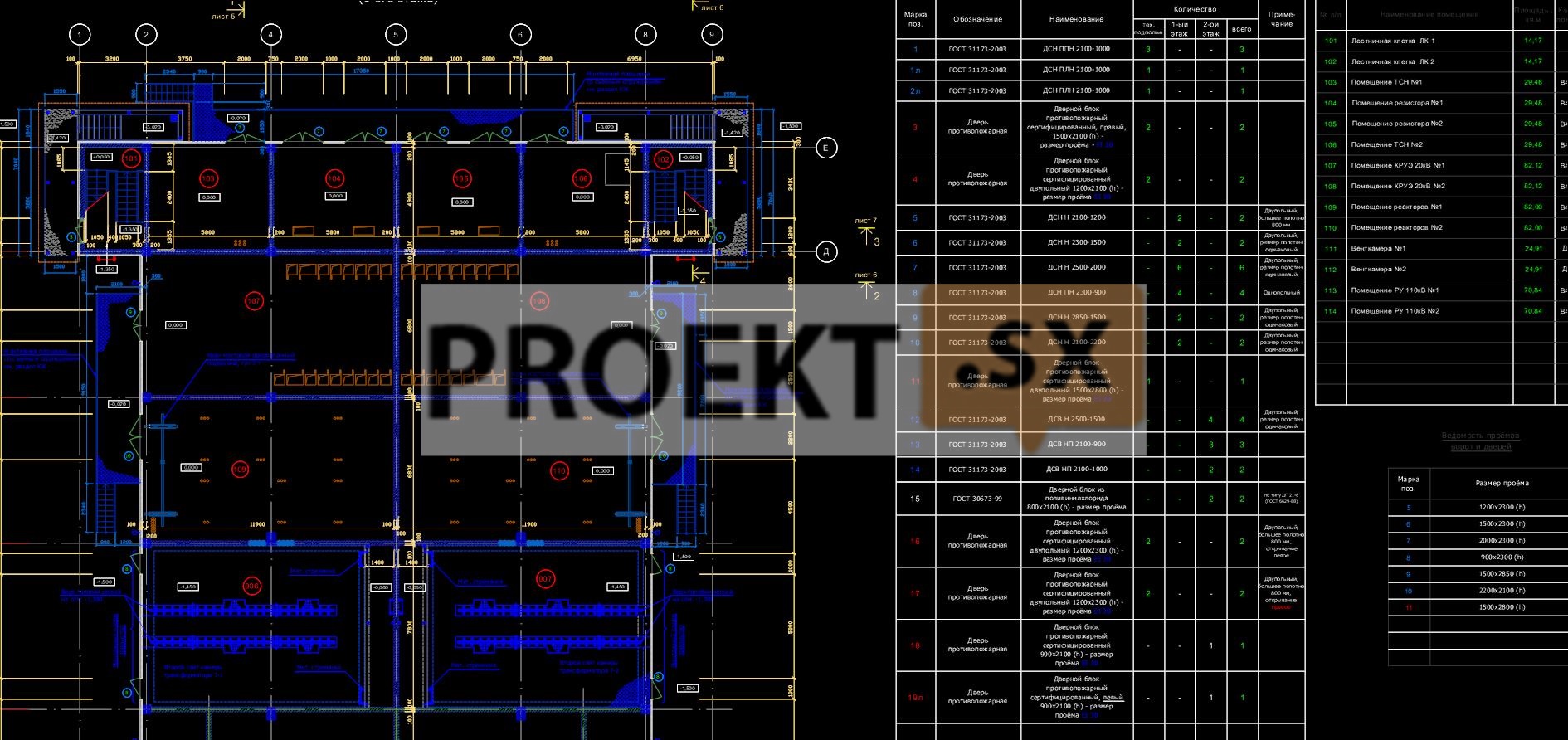

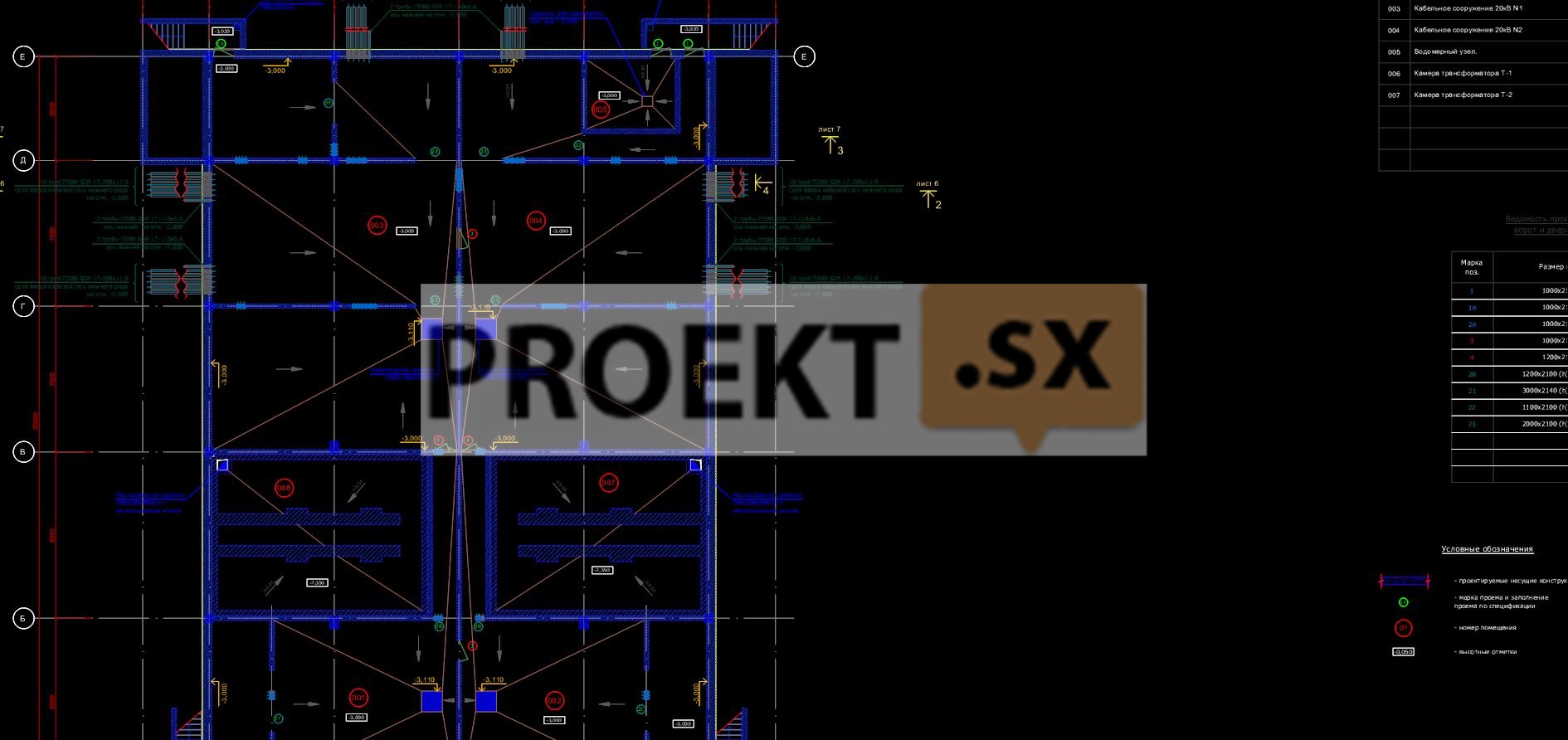

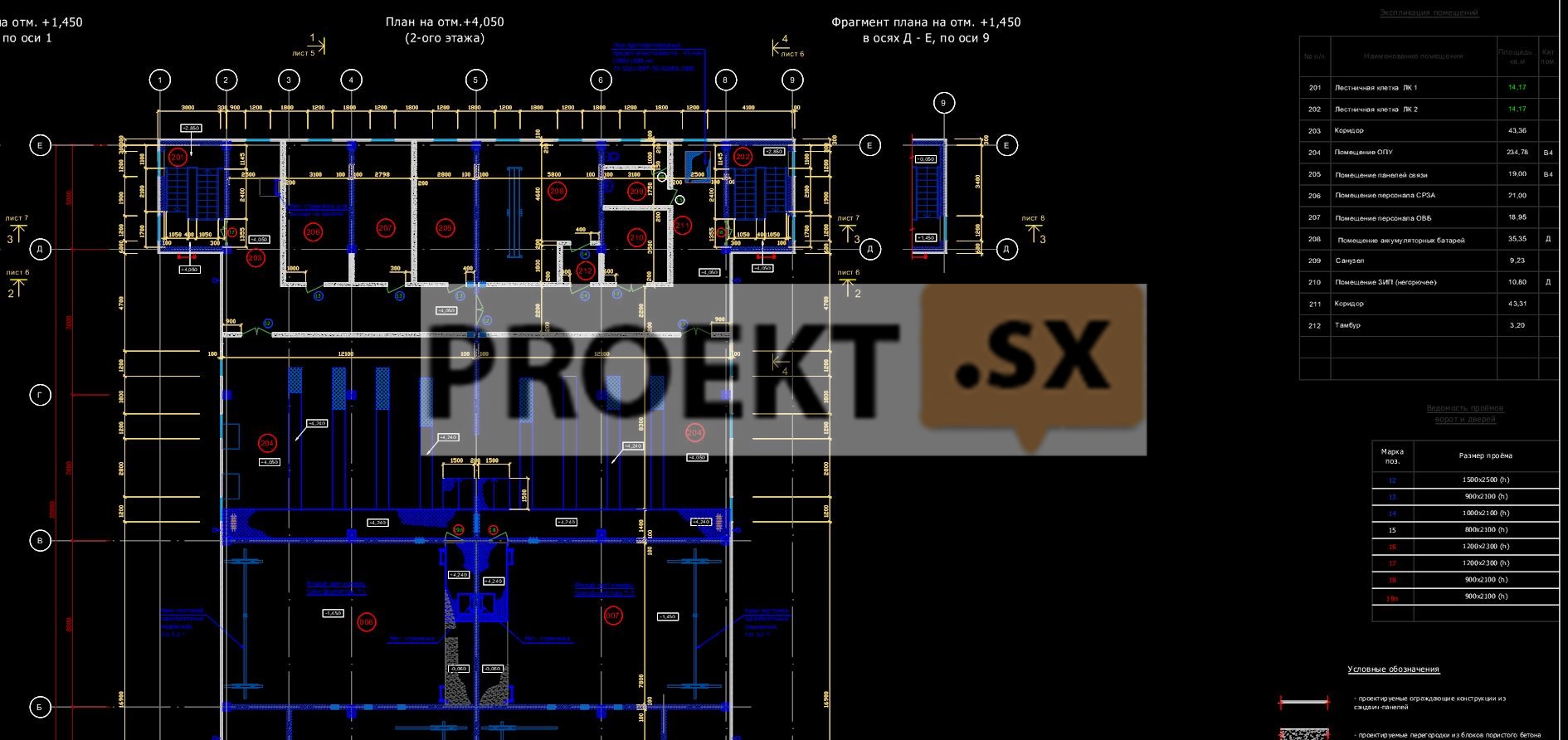

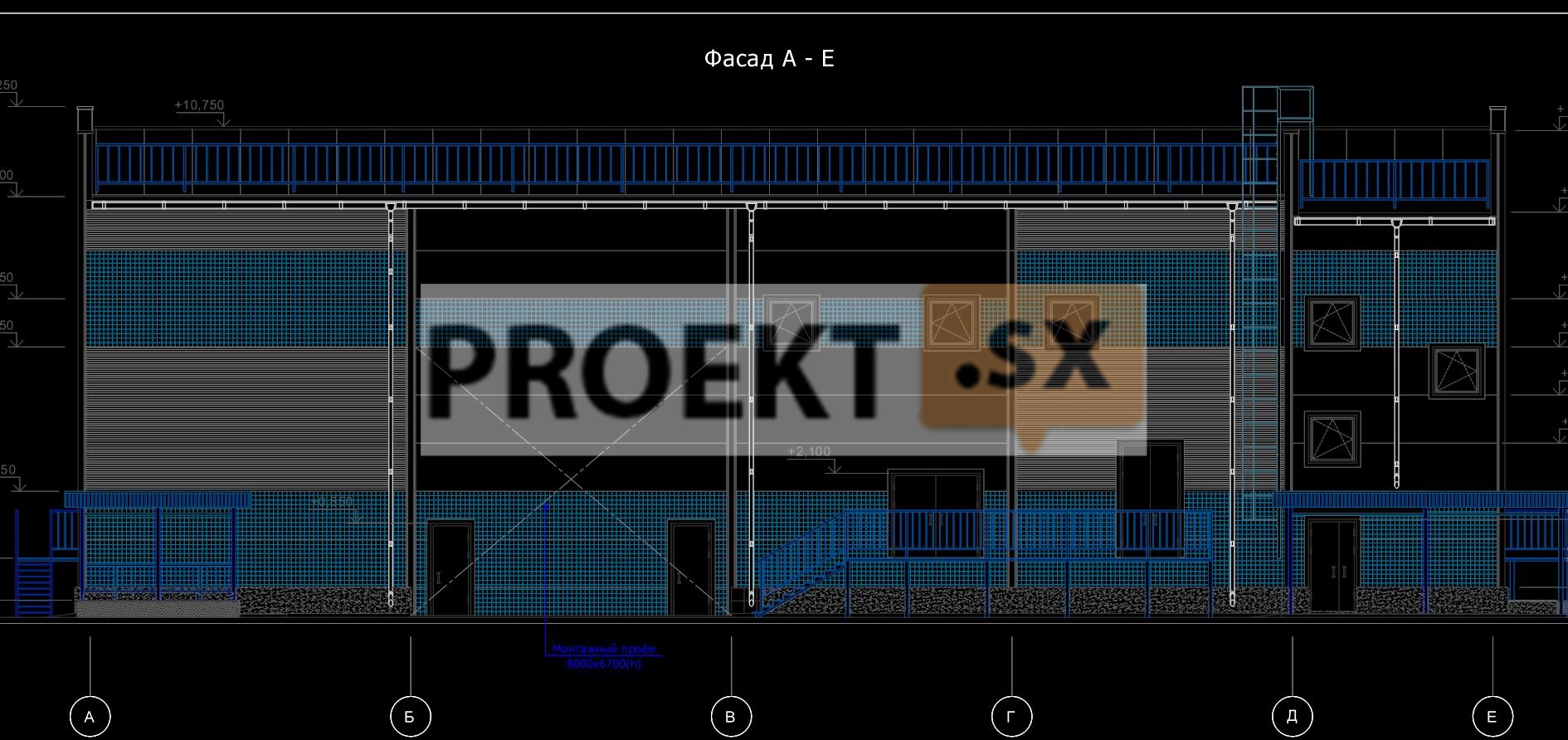

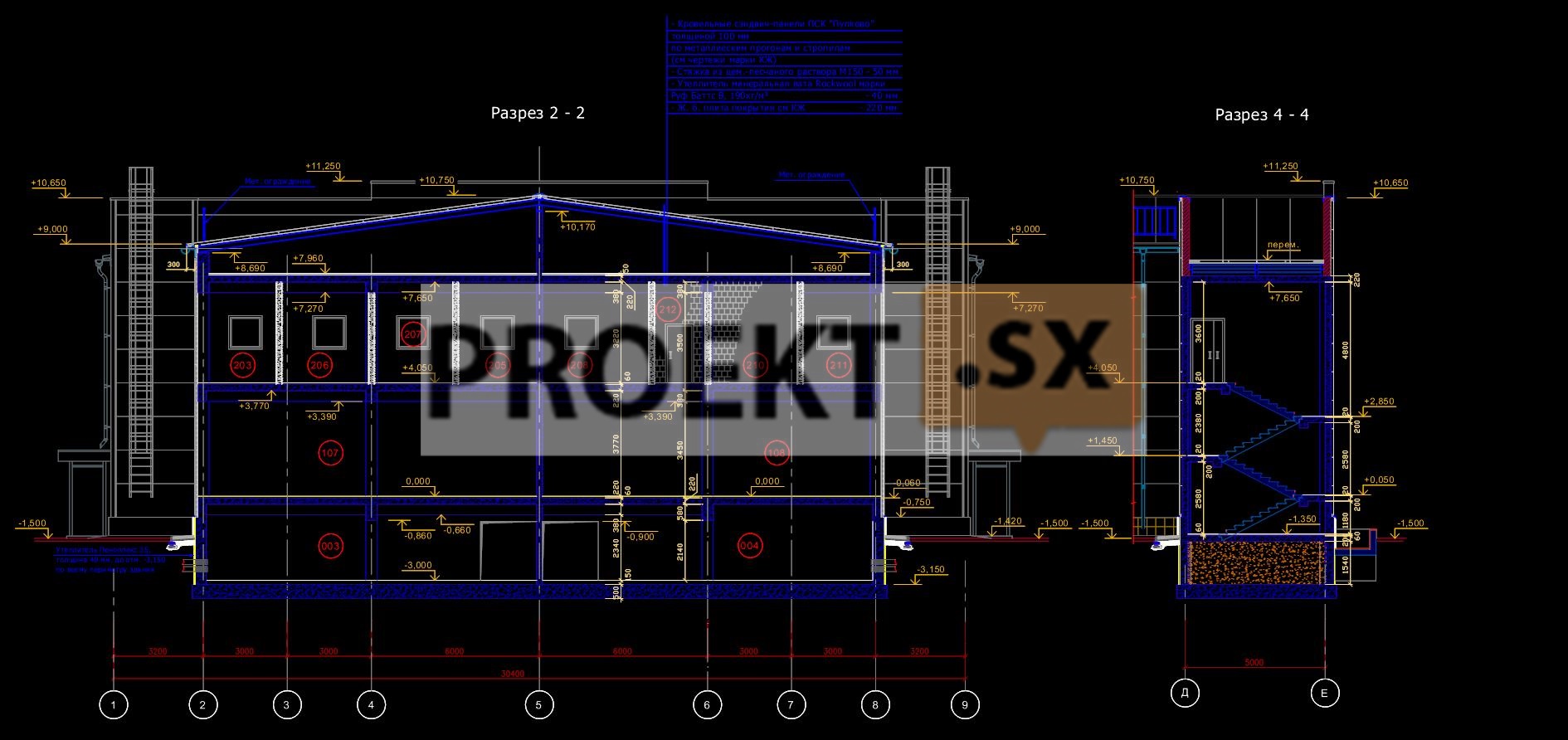

Электрическая подстанция 110/20 кВ является объектом инженерной инфраструктуры и предназначена для электроснабжения объектов коммунальной инфраструктуры. Здание подстанции прямоугольное в плане, одно- двухэтажное с двумя отдельными объемами лестничных клеток, с техническим подпольем высотой 3,0 м, с двумя этажами высотой – 4,05 м (от пола до пола - первый этаж) и 3,6 м (в чистоте – второй этаж), с двухсветными помещениями: силовых трансформаторов высотами – 9,100 м, помещений РУ 110 кВ высотами – 7,65 м, венткамер высотами – 7,65 м. В здании размещены: технологические помещения - кабельные сооружения 110 кВ и 20 кВ, камеры трансформаторов Т1 и Т2, помещения РУ 110 кВ и КРУЭ 20 кВ, камер реакторов № 1 и № 2, помещений ТСН № 1 и № 2, помещение аккумуляторных батарей, помещений ОПУ и панелей связи, ОВБ и СРЗА, помещения инженерного обеспечения - венткамеры № 1 и № 2, водомерный узел, лестничных клеток; административно-бытовые помещения. Подстанция запроектирована с размерами в плане 30,4х35,0 м. Высота здания максимальной точке 12,75 м от отметки земли. За относительную отметку 0,000 принята отметка чистого пола 1 этажа, что соответствует абсолютной отм. 58.150 в БСВ. Все помещения 1-го этажа имеют вход непосредственно с улицы. В камерах трансформаторов по оси 2 и 8 м/о Б-В предусмотрены два монтажных проема со съемными панелями. Кровля двухскатная из кровельных сэндвич-панелей с уклоном для стока воды в наружные водосборные лотки и водосточные трубы. Эксплуатация подстанции предусмотрена без постоянного присутствия персонала. Обслуживание станции - оперативно-выездной бригадой. Стены техподполья монолитные железобетонные толщиной 400 мм. Колонны - монолитные железобетонные, сечением 400х400 мм, 400х600 мм из бетона класса В25. Несущие стены монолитные железобетонные толщиной 200 мм. Перекрытия - монолитные железобетонные толщиной 220 мм. Покрытие - монолитное железобетонное толщиной 220 мм по железобетонным балкам Перегородки из газобетонных блоков толщиной 200 мм. Лестничные клетки типа Л1 в монолитных железобетонных стенах с непосредственным выходом на улицу, сборные железобетонные марши с опиранием на монолитные площадки. Выход на кровлю здания предусмотрен по двум наружным металлическим пожарным лестницам по оси Д м/о 1-2 и 8-9. Наружные ограждающие конструкции - навесные стеновые панели типа "Сэндвич" с утеплением из негорючей каменной ваты толщиной 100 мм. Обшивка панелей с внутренней и наружной стороны здания с защитно-декоративным полимерным покрытием заводского изготовления. Цоколь запроектирован из монолитного железобетона с отделкой искусственным камнем. Фасады здания подстанции запроектированы с применением современных ограждающих конструкций, наружная отделка – стальной лист с полимерной окраской, входящий в трехслойную конструкцию сэндвич-панели. Цвет панелей фасадов принят в соответствии с принятым в отделке подстанции ПС 330 кВ Пулковская, которая имеет корпоративные цвета ФСК ЕЭС. Отделка цоколя предусмотрена облицовкой искусственным камнем с грубой фактурой. Во внутренней отделке применены материалы в соответствии с назначением помещений. Для покрытия полов в лестничных клетках, сан. узлах, коридорах в аккумуляторной предусмотрена керамическая плитка (в аккумуляторной – кислотоупорная); в помещениях панелей связи – антистатический линолеум; в помещениях венткамер, кабельном, водомерном узле, ЗИП, ОВБ, СРЗА, ОВБ, СРЗА, ТСН, камеры ДГК, ОПУ - Окраска органосиликатной композицией ОС 52-20. Для отделки стен и потолков проектной документацией предусмотрена окраска водоэмульсионная, эмалевая кислотостойкая.

Конструктивные и объемно-планировочные решения

Уровень ответственности здания – II, нормальный. Здание запроектировано по колонно-стеновой конструктивной схеме. Колонны – сечением 400х400 и 400 х 600 мм. Колонны каркаса запроектированы по сетке 6,0 х 5,0÷8,0 м. Балки каркаса – монолитные железобетонные, главные балки - сечением 400 х 600(Н), 400 х 800(Н) мм , второстепенные – 300 х 600(Н) мм. Несущие стены здания – монолитные железобетонные толщиной 200 мм. Перекрытия – плиты из монолитного железобетона толщиной 220 мм по монолитным балкам и стенам. Лестницы – сборные железобетонные марши по монолитным площадкам. Материал наземных конструкций - бетон класса В25, арматура класса А400. Здание оборудовано подвесными кран-балками грузоподъёмностью 1 тс и 2 тс. Наружные стены технического подполья – монолитные железобетонные толщиной 400 мм, бетон В25, W6, F150, арматура класса А400. Наружные ограждающие конструкции – навесные стеновые панели типа «сэндвич» толщиной 100 мм. Несущие конструкции покрытия – двускатная стропильная система из стальных балок и прогонов из прокатных профилей, с покрытием из кровельных сэндвич-панелей толщиной 100 мм с утеплением из минераловатных плит. Пространственная жесткость и устойчивость зданий обеспечивается совместной работой вертикальных несущих элементов и жестких дисков перекрытий и покрытия. Расчёт несущих конструкций выполнен с учётом совместной работы здания с основанием с применением программного комплекса ING+ версия 10. Относительная отметка 0,000 соответствует абсолютной отметке 58,15. Фундаменты приняты – на естественном основании, в виде монолитной железобетонной плиты толщиной 500 мм. Бетон В25, W6. Под фундаментной плитой предусмотрена бетонная подготовка из бетона класса В7,5 толщиной 100 мм по щебёночной подготовке толщиной 150 мм. Основанием фундамента служит грунт ИГЭ-2 – суглинки лёгкие пылеватые твёрдые с φ=25, е=0,499, Е=150кгс/см2. Расчётное сопротивление грунта основания 30 тс/м2. Ожидаемая осадка здания 2,0 см. Гидроизоляция помещений подземного пространства от грунтовых вод: применение бетона повышенной марки по водонепроницаемости для фундаментной плиты и наружных стен; устройство обмазочной гидроизоляции по наружным стенам; применение гидроизолирующих прокладок в рабочих швах бетонирования. Резервуары для воды представляют собой заглублённые сооружения с размерами в плане 6,0 х 10,3 м, глубиной 4,0 м. Материал стен и днища – монолитный железобетон класса В25, W10. Покрытие – из сборных железобетонных ребристых плит. Проектом предусмотрена внутренняя гидроизоляция резервуаров акватроном, обмазка битумной мастикой наружных поверхностей, соприкасающихся с грунтом. Под плитой днища предусмотрена бетонная подготовка толщиной 100 мм из бетона класса В 7,5 по щебёночной подготовке толщиной 150 мм. В основании – суглинки лёгкие пылеватые твёрдые. За относительную отметку 0,000 принята планировочная отметка, соответствующая абсолютной отметке 56,70.
