Проект котельной 14,6 МВт

Базовая цена с НДС
Цена со скидкой
Цена $235.00
Скидка
Цена $235.00
Индекс: 19.155.299
Документация: Проектная, рабочая документация включая сметы и результаты инженерных изысканий
Разделы: все разделы
Объем данных: 632 МБ
Формат файлов: редактируемые форматы
Экспертное заключение: положительное
Состав проекта:

скачать состав проекта

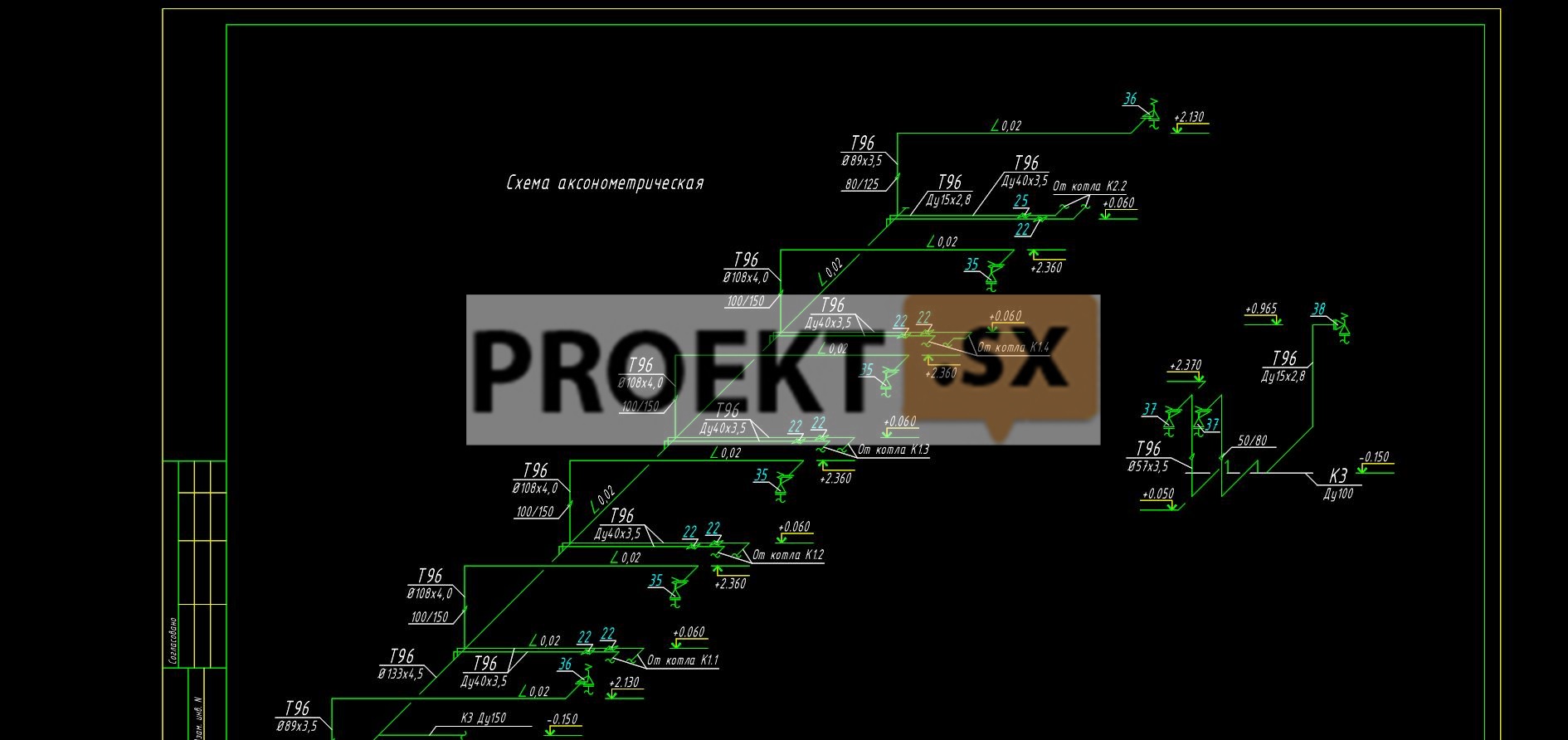

Проектная, рабочая документации включая смету и результаты инженерных изысканий по строительству котельной и реконструкции тепловых сетей

Технико-экономические показатели
Площадь земельного участка, га: 0,0488
Площадь застройки, м2: 334,0
Общая площадь здания, в т.ч., м2: 318,4
котельной, м2: 290,3
дизель-генераторной, м2: 28,1
Строительный объем здания, м3: 1610,4
Количество этажей, этаж: 1
Установленная номинальная производительность котельной Гкал/час 12,556
Сметная стоимость в базисном уровне цен 2001 г. (без НДС)
Всего: тыс.руб.: 39729,67
СМР тыс.руб.: 21615,03
Оборудование, тыс.руб.: 13012,71
Прочие затраты, тыс.руб.: 5101,93
в том числе:
ПИР тыс.руб.: 2499,52
возвратные суммы, тыс.руб.: 278,01
Сметная стоимость в текущем уровне цен на январь 2012 г. (с НДС)
Всего: тыс.руб.: 196669,07
СМР тыс.руб.: 122673,40
Оборудование тыс.руб.: 48982,41
Прочие затраты, тыс.руб.: 25013,26
в том числе:
ПИР тыс.руб.: 11633,04
НДС тыс.руб.: 29932,66
возвратные суммы, тыс.руб.: 1498,75

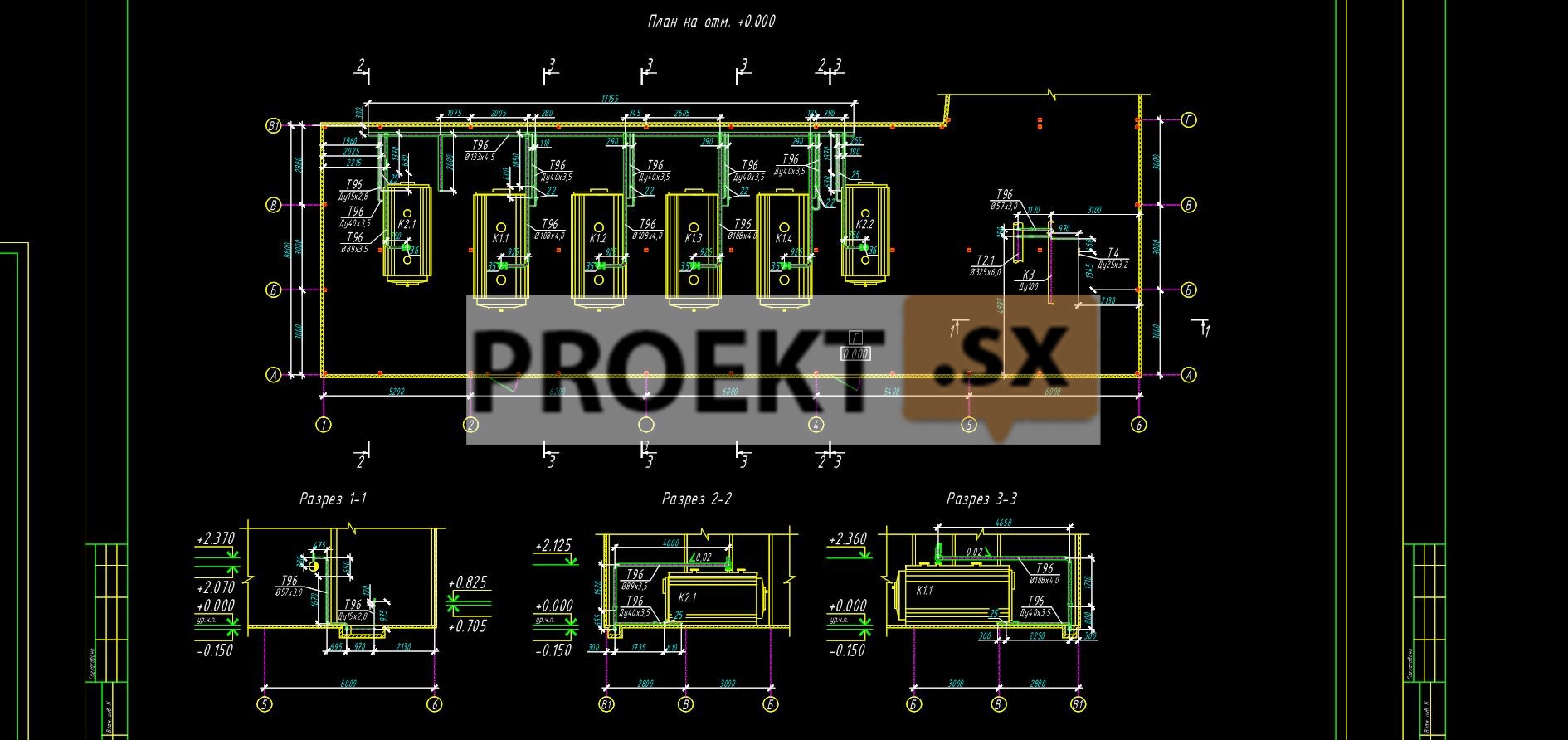

Архитектурные и объемно-планировочные решения

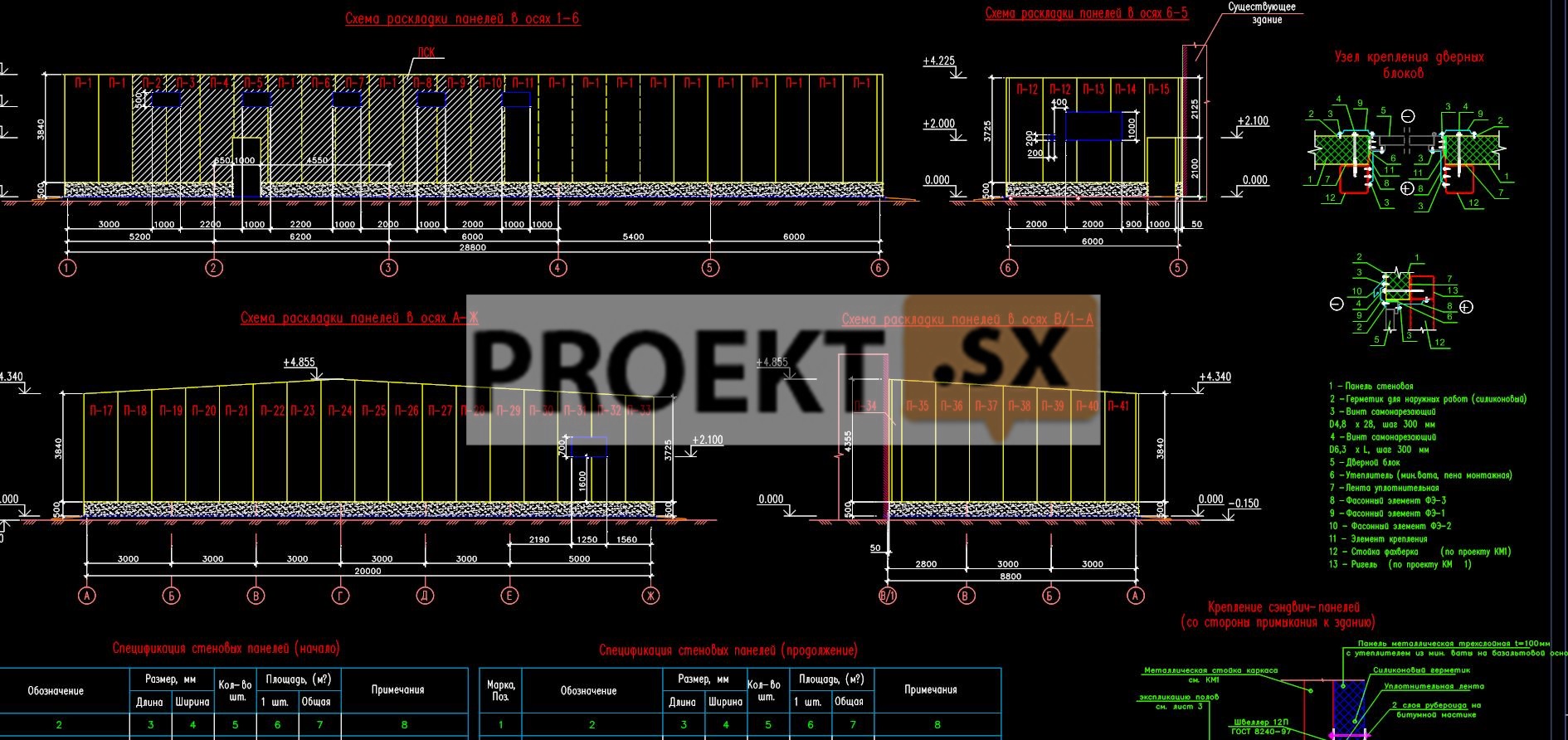

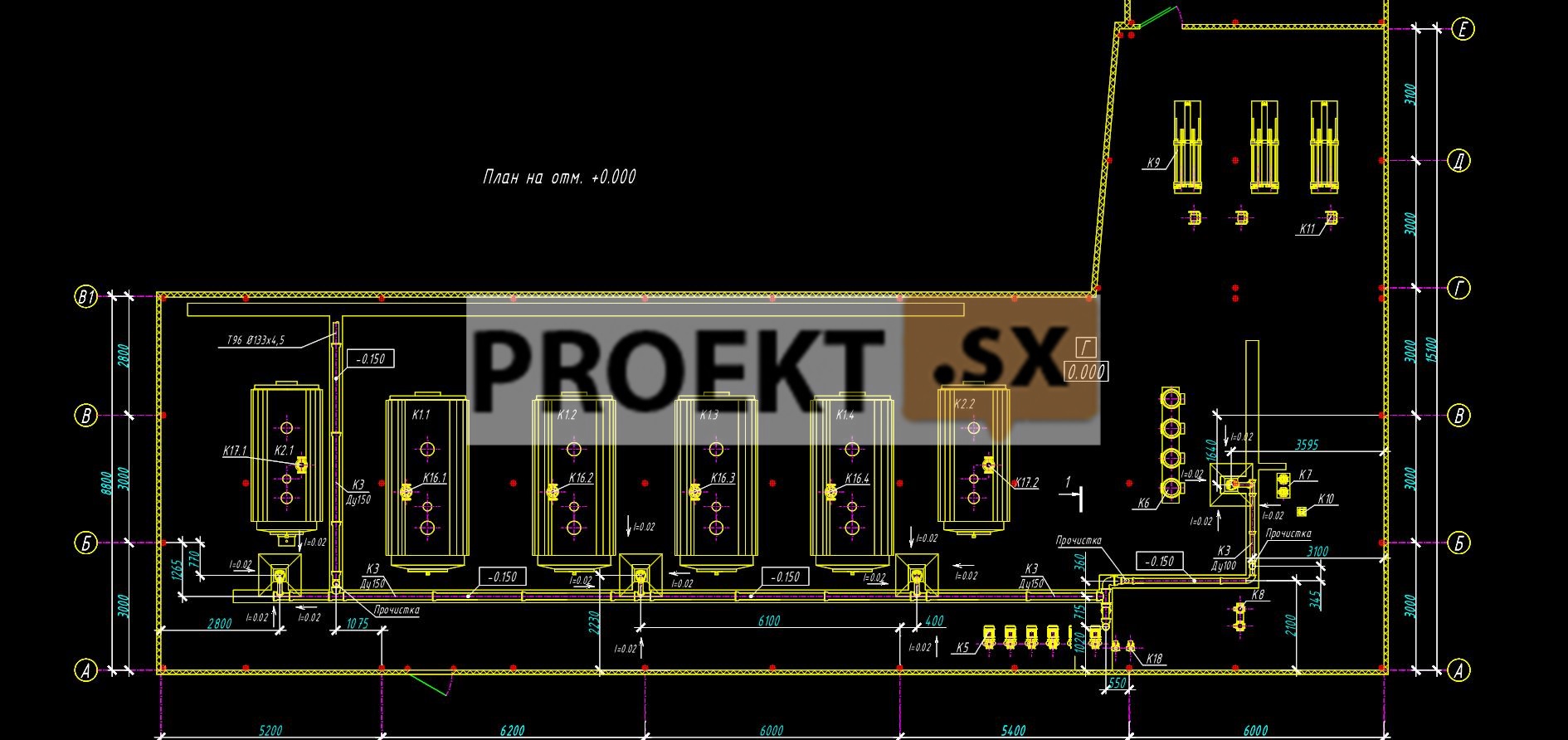

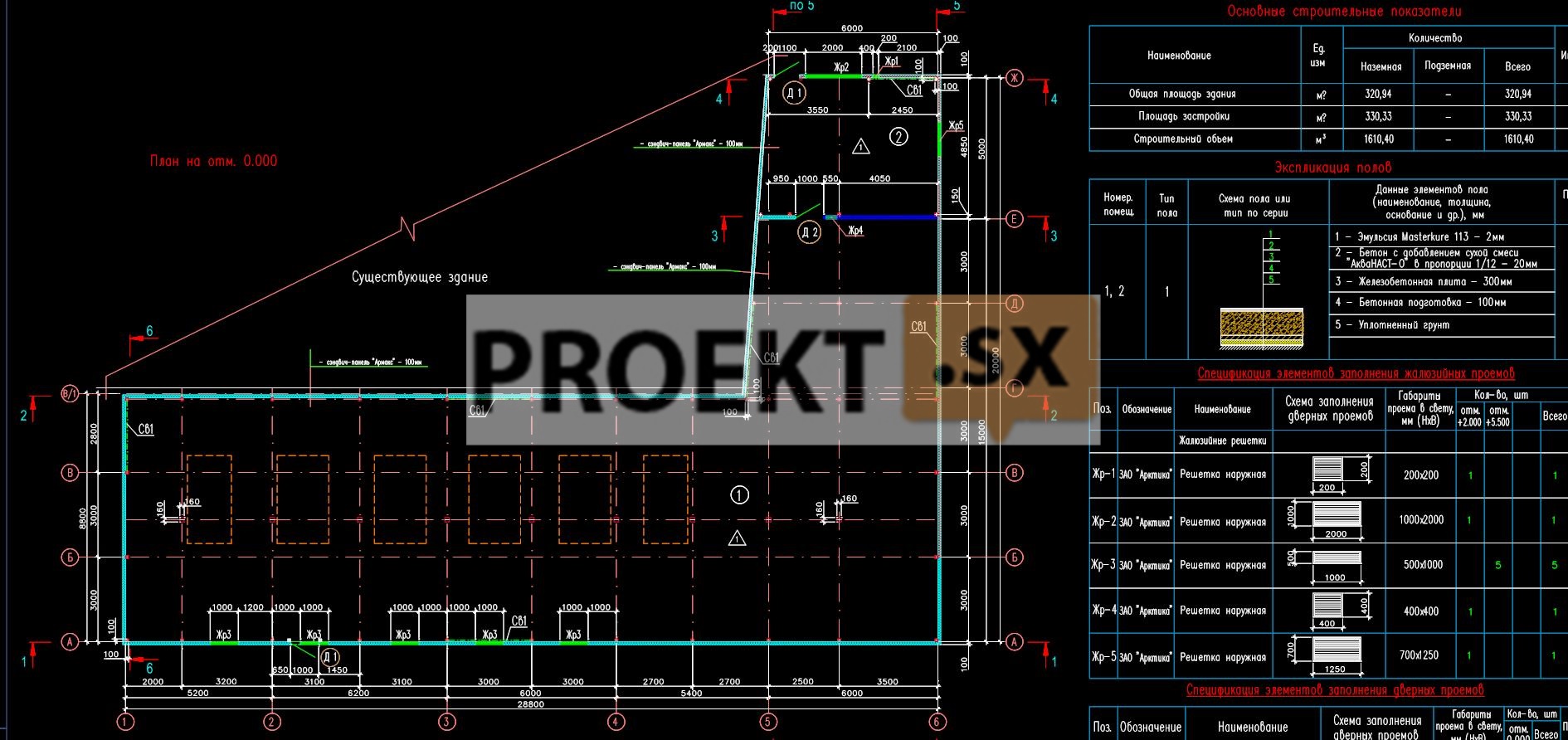

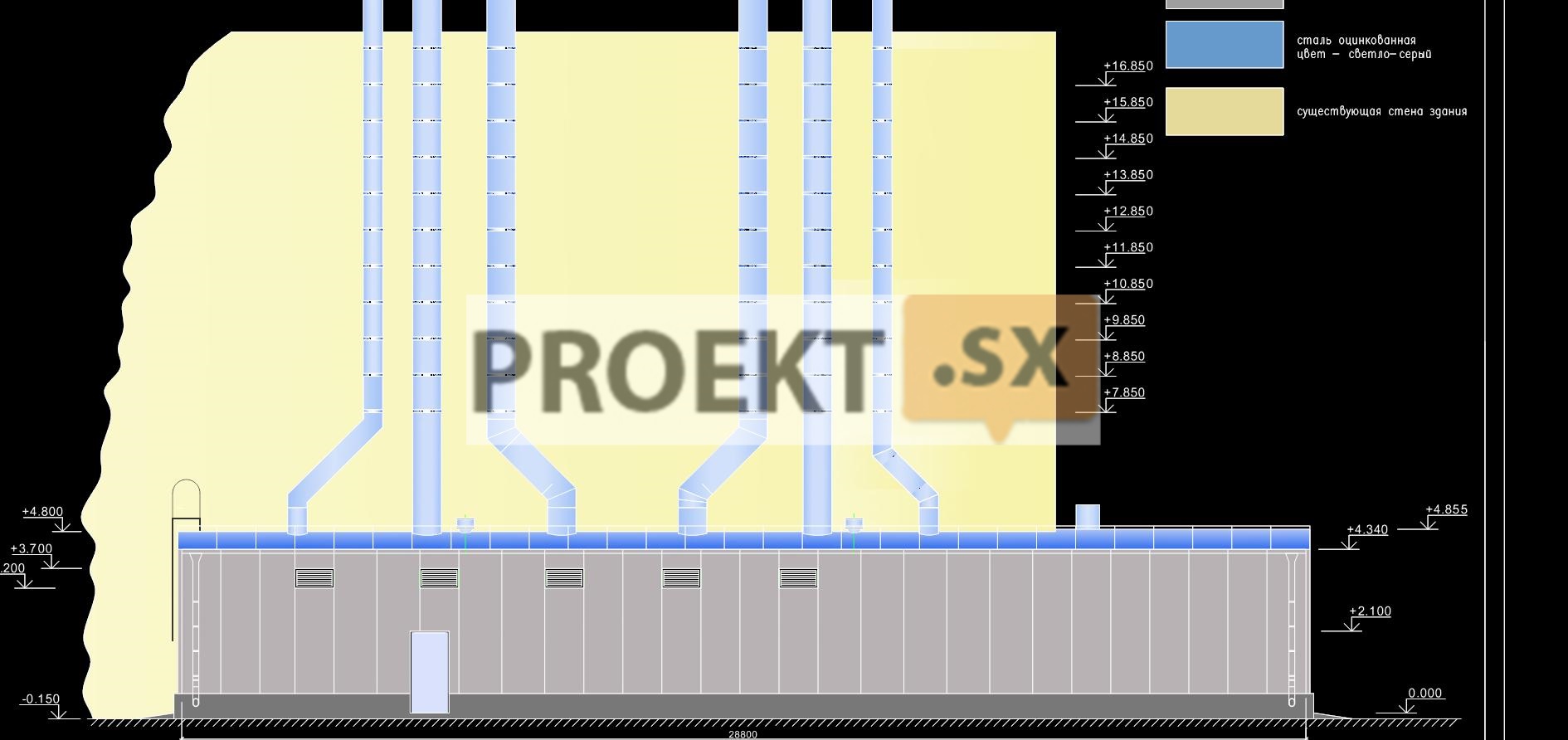

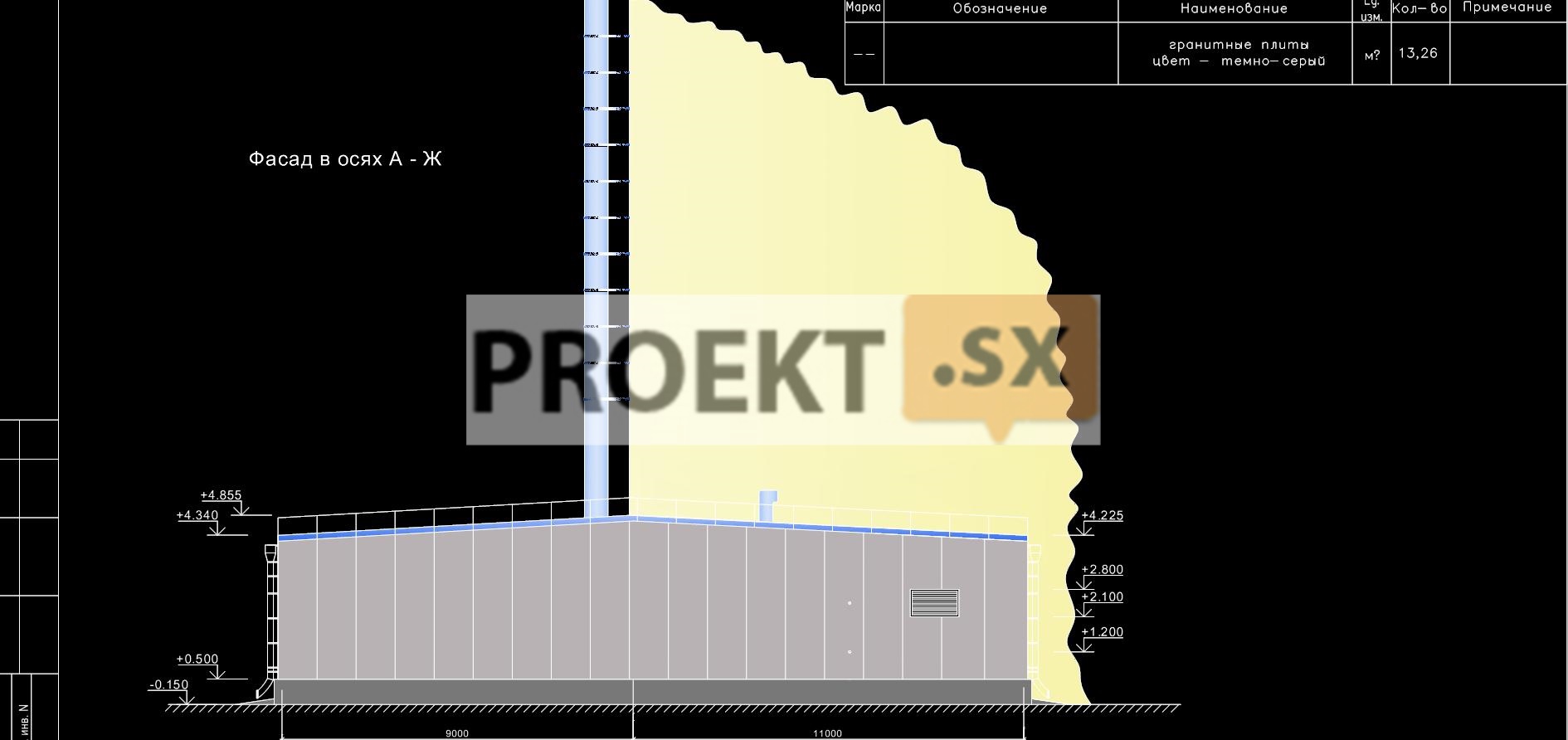

Запроектированное здание автоматизированной газовой котельной - одноэтажное со встроенным помещением дизель генераторной, на месте существующей котельной, подлежащей сносу. Здание котельной подлежащее сносу не является объектом культурного наследия. Здание запроектировано в плане в виде буквы Г, с габаритными размерами в крайних осях 28,8х 8,80 м и 10,85х 6,0 м. Высота от отметки поверхности земли до верхней отметки кровли -5,0 м. Проектной документацией предусмотрено в здании котельной два помещения: котельный зал площадью 292,54 м² и помещение дизель генераторной площадью 28,54 м². Из помещения котельного зала запроектирован непосредственный выход наружу и второй через помещение дизель генераторной. Несущие конструкции - стальной каркас из колонн, ферм, горизонтальных и вертикальных связей и прогонов. Легко сбрасываемые конструкции – сэндвич панели. Для отвода продуктов сгорания запроектировано 6 труб. Высота труб - 21,50 м. Наружные стены — металлические панели по стальному каркасу с внутренним слоем утеплителя из минеральной ваты на базальтовой основе, толщиной 100 мм, с обшивкой с двух сторон стальным профильным листом с полимерным покрытием. Цоколь - плитка из натурального камня. Крыша – односкатная. Кровля – стальной лист. Водосток - наружный организованный. Наружные двери - металлические. Объемно-пространственное, архитектурное решение ,генеральный план на стадии проект согласованы Главным архитектором. Крепление труб автоматизированной газовой котельной к стене существующего здания согласовано с эксплуатационной организацией.

 Технико-экономические показатели

Расчетная производительность котельной (с учетом собственных нужд и тепловых потерь в сетях), Гкал/час 10,565
Установленная номинальная производительность котельной, Гкал/ч: 12,556
Годовая выработка тепла, тыс. Гкал.; 29,503
Годовой отпуск тепла потребителям, тыс. Гкал.; 26,441
Годовое число часов использования установленной производительности, ч.; 2350,1
Годовой расход топлива:
- натурального, тыс. м3.; 4012,27
- условного, Т.У.Т.; 4585,0
Установленная мощность токоприемников, кВт; 218,39
Годовой расход электроэнергии,. МВт*ч; 206,2
Годовой расход воды:
-на нужды горячего водоснабжения, тыс. м3.; 4,8
-на собственные нужды котельной, тыс. м3.; 3,002
Численность персонала, чел.;
(определяется эксплуатирующей организацией) -
Строительный объем котельной, м3.; 1610,4
Общая площадь застройки зданий, м2.; 318,4
- котельная, м2.; 290,3
- дизель-генераторная, м2.; 28,1
Общая сметная стоимость строительства, млн. руб.; договорная
Удельные показатели на 1Гкал/ч установленной производительности;
- мощность токоприемников, кВт/ Гкал/ч.; 17,4
- численность персонала, чел./ Гкал/ч.; -
Удельный расход условного топлива на 1Гкал отпущенного тепла, Т.У.Т./Гкал.; 0,173

Объемно-планировочные и конструктивные решения

Здание котельной выполнено из легкосборных металлических конструкций, степень огнестойкости –II. . Категория по взрывной, взрывопожарной и пожарной опасности ЦТП – Г, ДГУ – В3, степень огнестойкости здания – II. Конструктивно здание котельной представляет связевую схему с навесными стенами из сэндвичпанелей толщиной 100 мм. Каркас здания состоит из колонн, стропильных ферм, прогонов и системы вертикальных и горизонтальных связей, распорок по покрытию и между колоннами. Пространственная жесткость каркаса в продольном направлении обеспечивается за счет крепления прогонов, распорок, вертикальными и горизонтальными связями, в поперечном направлении – рамой каркаса, состоящей из колонн и фермы. Сопряжение колонны и фермы- жесткое, а также колонны и фундамента – жесткое. Неизменяемость покрытия в горизонтальной плоскости обеспечивается сплошным диском, образованным профнастилом, закрепленным на прогонах самонарезающими винтами по периметру здания. Прогоны раскрепляют верхние пояса ферм. Нижние пояса ферм развязаны из плоскости вертикальными связями и распорками. Пожарная безопасность металлических конструкций обеспечивается покрытием огнезащитного материала «Крауз-Р». Временные нагрузки на пол котельной составляют 1900 кг/м2 . За относительную отметку 0,000 принята отметка чистого пола, соответствующая абсолютной отметке + 8.150 м в Балтийской системе высот. Фундамент под здание выполняется в виде монолитной железобетонной плиты толщиной 500 мм из бетона класса В 22,5, W6, F 100, Согласно отчету об инженерно-геологических изысканиях , выполненных ООО НПК «ГеоПолимер» в 2011 г. (шифр 110421-ГП-2 ИГЛ) участок изысканий находится в черте города, окружен плотной застройкой, абсолютные отметки поверхности составляют 4,00 — 5,00 м. В геологическом строении участка до глубины 20,00 м принимают участие: - современные четвертичные техногенные отложения (t IV) — насыпные грунты (ИГЭ-1); - современные четвертичные озерно-морские отложения (lm IV) — пески пылеватые, плотные (ИГЭ-2), суглинки текучие (ИГЭ-3); - верхнечетвертичные озерно-ледниковые отложения (lg III) – суглинки текучепластичные (ИГЭ-4), суглинки мягкопластичные (ИГЭ-5); - верхнечетвертичные ледниковые отложения (g III) — супеси пластичные (ИГЭ-6) с гравиеми галькой до 5%. Гидрогеологические условия участка работ на глубину бурения характеризуются наличием водоносного единого горизонта подземных вод, приуроченного к толще четвертичных отложений. В период изысканий (июнь 2011г.) подземные воды вскрыты на глубинах 1,60-1,70 м (абс. отм. 2,30-2,40 м). Воды безнапорные. Данные уровни можно считать близкими к минимальным. В неблагоприятные периоды года максимальное положение уровня грунтовых вод предполагается на глубине около 0,50 м (абс. отм. 3,50-4,30 м). Подземные воды неагрессивны по отношению к бетонам марок W4, W6, W8 и к арматуре железобетонных конструкций. В проекте предусмотрена обмазочная гидроизоляция вертикальных поверхностей - битум. Основанием под фундамент котельной является грунтовая подушка, состоящая из слоя крупнозернистого песка с характеристиками γ=1.65 т/м3, е=0.65, φ=38 град., Е=300 кг/см2, Купл.=0.95, толщиной 600 мм; и слоя щебеночно-песчаной смеси С6 (смесь легкоуплотняемого щебня фракции 0-40 по ГОСТ 25607-97) толщиной 300 мм. Общая толщина подушки - 900 мм. Основанием под фундамент дымовой трубы являются суглинки легкие, пылеватые, тугопластичные, с прослоями мягкопластичных, серые с прослоями песков насыщенные водой, с гравием и галькой до 5%, с характеристиками: γ=2.07 т/м3, е=0.576, φ=26 град., Е=110 кг/см2, с=0.51 кг/см2. Толщина подготовки из бетона класса В7.5 под фундаменты здания котельной составляет 100мм. Давление на грунт основания под оборудованием составляет 2.3 т/м3, под дымовую трубу – 33.0 т/м2 (сопротивление грунта основания в плоскости нижних концов свай составляет 216.5 т/м2). Расчет строительных конструкций выполнен в автоматизированной программной среде scad group (Киев, Украина), версия 11.3 , а также ручной расчет (осадки, крен).
