Магистральная тепловая сеть

Базовая цена с НДС
Цена со скидкой
Цена $210.00
Скидка
Цена $210.00
Индекс: 90.156.284
Документация: Проектная, рабочая документация включая сметы и результаты инженерных изысканий
Объем данных: 965 МБ
Разделы: все разделы
Формат файлов: *.pdf
Состав проекта:

скачать состав проекта

Проект реконструкции магистральной тепловой сети
Исходные данные для проекта:
Расчетная температура наружного воздуха: (-)24
Источник теплоснабжения: котельная
Параметры теплоносителя в точке подключения:
подающий теплопровод - 150°С;
обратный теплопровод - 75°С;
Расчетное давление в системе: 16,0кгс/см2.
Расчетная температура теплоносителя:
в подающем трубопроводе: 150°С;
в обратном трубопроводе: 75°С.
Теплоноситель - вода.
Схема теплосети - двухтрубная.
Система теплоснабжения - централизованного теплоснабжение с открытым водоразбором.
Существующая тепловая нагрузка всех потребителей котельной:
QOHB = 573,161 Гкал/ч;
огвс.ср.ч. = 109,696 Гкал/ч.
Перспективная тепловая нагрузка всех потребителей котельной:
QOHB = 577,648 Гкал/ч;
QTBC = 175,998 Гкал/ч.
Диаметр трубопроводов: 2Ду1000, 2Ду700.
Протяженность трассы теплосети:
2Ду1000 L=924,5 м.тр.,
2Ду700 L=58,0 м.тр.
Общая протяженность трассы 2Ду700-г 1000мм - L=982,5 м.тр.
Основной тип прокладки: бесканальная, канальная, футлярная.

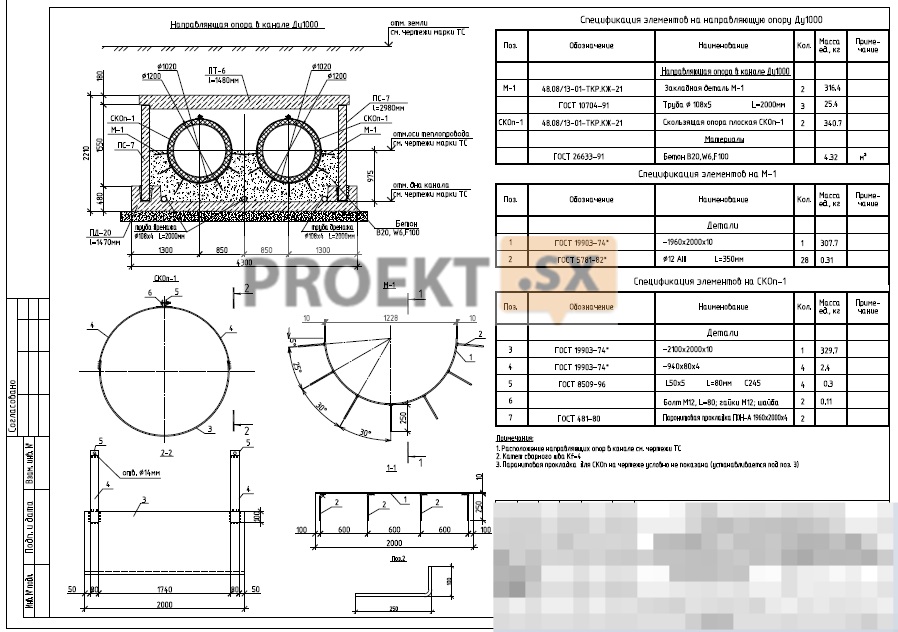

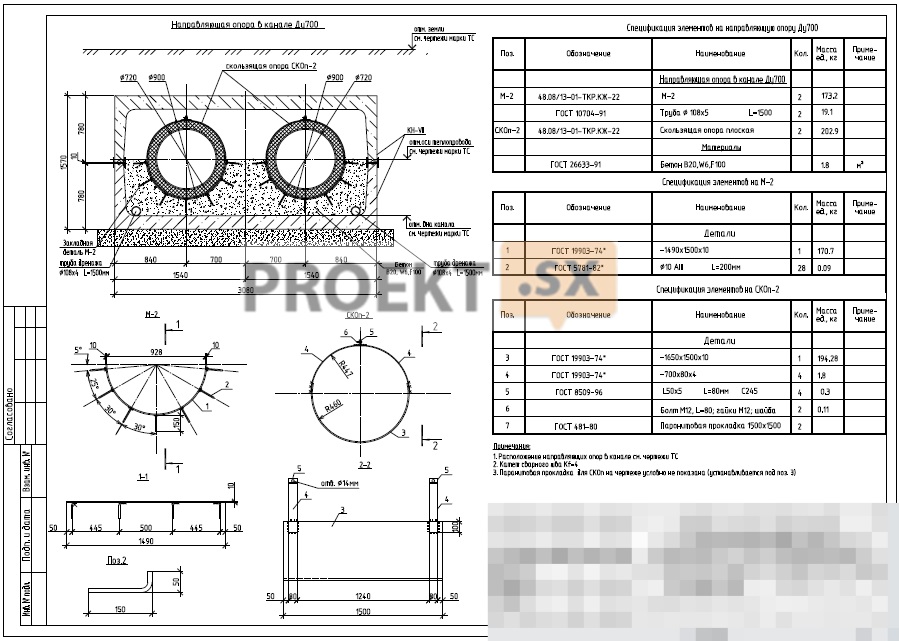

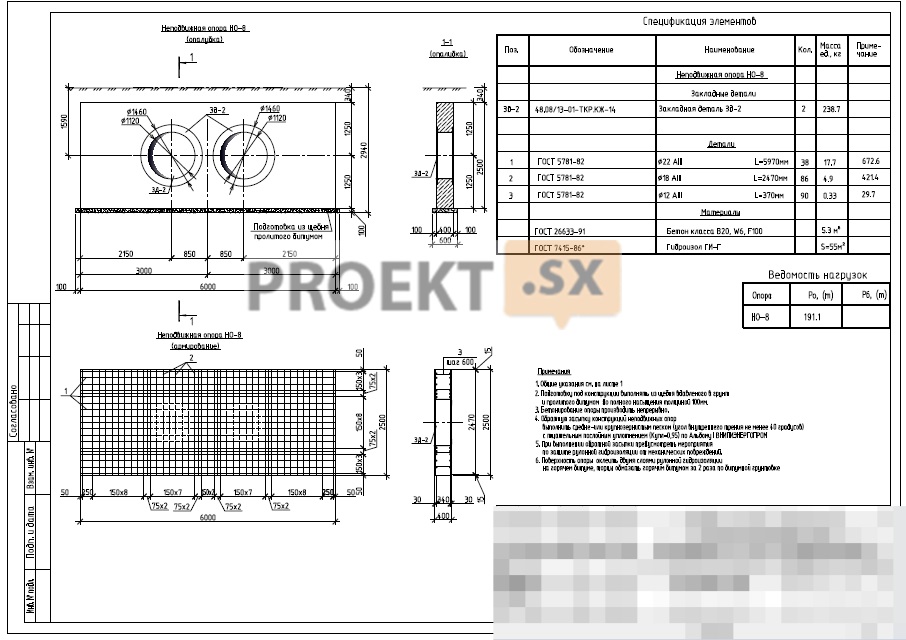

Конструкции тепловой сети

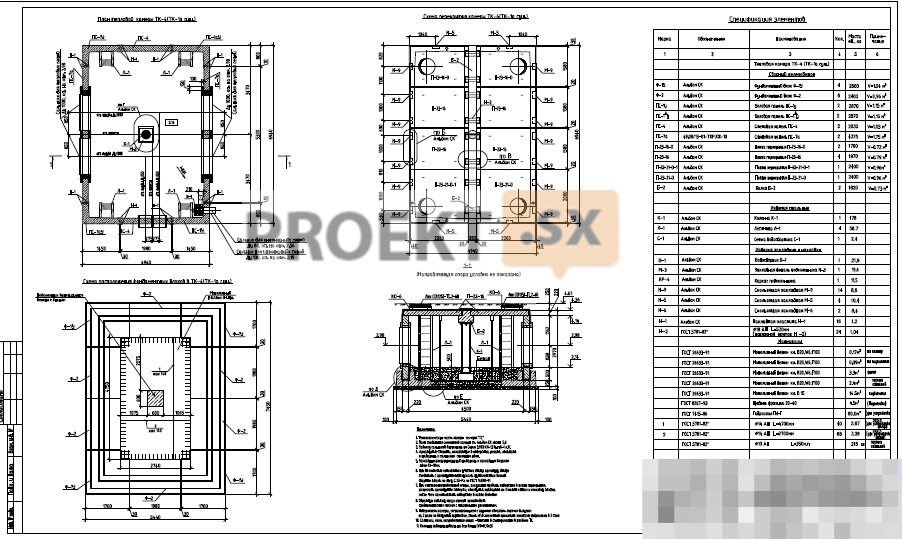

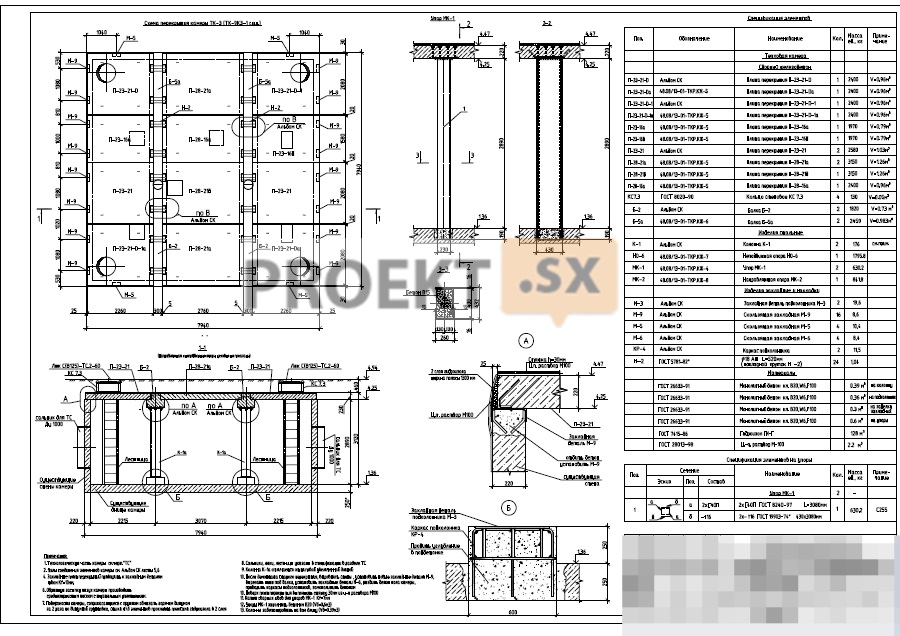

В проекте принята бесканальная прокладка тепловой сети и в футлярах, в изоляции из пенополиуретана заводского изготовления с ОДК с продольным дренажем. Типы прокладок теплосети и конструкции, приняты в соответствии с альбомом А-397-80 и альбом 313-ТС-007.000 «Типовые решения прокладки трубопроводов тепловых сетей в изоляции из пенополиуретана Ду50-1000». Сечения прокладки теплосети приведены на черт. ТС-4. План трассы тепловой сети и монтажную схему смотреть на чертежах: СП-1 ,ТС-2. В проекте предусмотрен открытый способ прокладки тепловых сетей, предусмотрено потраншейное восстановление дорожных одежд с перекрытием верхним слоем асфальтобетона на 2,0 м в обе стороны за границы траншеи. Тип дорожных одежд принят в соответствии с согласованием. В соответствии с актом обследования существующей тепловой сети: ТК-1, ТК-Пр., ТК-2, ТК-3, ТК-4 - проходные тепловые камеры без оборудования подлежат демонтажу. В тепловых камерах ТК-9К5, ТК-9К2, ТК-9КЗ-1 заменить оборудование в границах проекта и плиты перекрытий. Для монтажа теплосети в проекте приняты стальные трубы в соответствии с “Правилами устройства и безопасной эксплуатации трубопроводов пара и горячей воды», утвержденными Госгортехнадзором России в 2003 г. и руководящими материалами РМ-ТГ- II (094) - 98. Компенсация температурных удлинений трубопроводов осуществляется сильфонными компенсаторами и за счет естественной компенсации на углах поворота трассы теплосети. В низших точках теплосети предусмотрена установка устройств для спуска воды из системы, а в высших точках установка воздушников. Предварительно изолированные в заводских условиях трубы рассчитываются на срок эксплуатации 25 лет при условии обеспечения высокого качества их монтажа, а также при качестве сетевой воды соответствующей нормам водогрейных котлов. Для обеспечения срока службы СК в течение 25 лет содержание хлоридов в сетевой воде не должно превышать 15 мг/л. Тепловая сеть относится к IV категории трубопроводов. Температура > 115°С до 250°С. Давление более 0,7 до 16 кгс/см2 - табл.№1 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды». Потребители теплоты по надежности теплоснабжения относятся ко второй категории - потребители, допускающие снижение температуры в отапливаемых помещениях на период ликвидации аварий, но не более 54 часов: жилых и общественных зданий до 12°С; промышленных зданий до 8°С. Для фиксации трубопроводов на участках между компенсаторами предусмотрена установка щитовых неподвижных железобетонных опор и металлических неподвижных опор. В соответствии с расчетом нагрузок на неподвижные опоры в проекте приняты: НО-3,5,12 (ДуЮОО) - щитовая неподвижная опора в ППУ изоляции с системой ОДК. Н 0-1,7,8 (ДуЮОО) - монолитная неподвижная опора в ППУ изоляции с системой ОДК. НО-13 (Ду700) - щитовая неподвижная опора в ППУ изоляции с системой ОДК. НО-4,6 (ДуЮОО) - металлические неподвижные опоры в тепловых камерах. В местах устройства секционирующей арматуры или ответвлений в соответствии со СНиП 2.04.07-86* запроектирована установка КИП манометров и термометров. Детали трубопроводов приняты в проекте в соответствии с ТД 5.903-13. «Изделия и детали трубопроводов тепловых сетей». Для обслуживания запорной арматуры и спускных устройств, проектом предусматривается реконструкция теплофикационных камер из сборного ж/бетона в соответствии с альбомом 3.903 кл.13 в.1 и Ал. «СК» ЛГТС. В тепловых камерах предусмотрена полная замена трубопроводов, арматуры (шаровых кранов), металлоконструкций, лестниц и люков. После монтажа оборудования предусмотрена теплоизоляция методом напыления ППУ. Сборные щитовые неподвижные железобетонные опоры изготавливаются АОЗТ ЖБИ-6 Стройкорпорации СПб, в соответствии с серией 3.903. кл-14 в. 1-4. Сопутствующий дренаж теплосети запроектирован из асбестоцементных дренажных труб 0200. Выпуск воды со дна камер и опорожнение трубопроводов предусмотрены через промежуточные колодцы в ливневую канализацию с установкой клапанов типа “Захлопка” по альбому А-397-80. Проектом предусматривается устройство выпусков дренажных вод расходом 3.59 л/с в ближайшие существующие смотровые колодцы системы коммунальной канализации. Периодический сброс охлажденных до <40°С вод от опорожнения тепловой сети (2 раза в год за 4 часа 1 раз в сутки) расходом 1329,2 мЗ/сут, осуществляется в ближайшие существующие и проектные смотровые колодцы системы коммунальной канализации. Проектом предусмотрено применение трубопроводов с теплоизоляцией из пенополиуритана с ОДК марки 345 с гидрозащитным покрытием из полиэтилена в соответствии с ТУ 5768-001-27519262-97 нанесенной в заводских условиях по аналогии с альбомом 313 ТС-002.000 АООТ «Объединение ВНИИПИЭНЕРГОПРОМ» и «Типовые решения прокладки трубопроводов тепловых сетей в изоляции из пенополиуретана Ду50- 1000». Изоляцию стыков выполнить методом заливки. Изоляция арматуры в камерах запроектирована. Для пассивной защиты трубопроводов теплосети от электрокоррозии предусмотрена установка электроизолирующих подвижных и неподвижных опор. Проект активной защиты от электрохимкоррозии не требуется. Выполнен проект системы ОДК - см. раздел ОДК.ЭХЗ. Проектную тепловую сеть пересекают существующие инженерные сети (водопроводы, трубы коммунальной канализации, телефонная канализация, электрокабели). Работы по прокладке теплопроводов в местах пересечения с инженерными коммуникациями должны проводиться в соответствии с действующими нормами и правилами СНиП 3.01.01-85 и техническими условиями и условиями согласований владельцев сетей. Производство земляных работ в охранной зоне существующих коммуникаций допускается только с письменного разрешения организации, ответственной за их эксплуатацию. Работы вблизи сетей должны производиться под непосредственным руководством ИТР, а в непосредственной близости - под наблюдением представителя эксплуатирующей организации. Разработка траншеи вблизи действующих подземных сооружений выполняется вручную. При вскрытии коммуникаций необходимо принять меры техники безопасности на случай возможного нарушения их изоляции. При повреждении какого-либо подземного сооружения, обнаружении старого повреждения, а также необозначенных на чертежах подземных сооружений необходимо прекратить работы, сообщить владельцу и в Государственную административно-техническую инспекцию. При пересечении с проектируемыми трубопроводами, существующие подвесить на проволочных скрутках к балкам, проложенным поперек траншеи. При обнаружении коммуникаций, не указанных в проекте, земляные работы прекратить и вызвать на место представителей заказчика и проектировщика. Под днищами камер, промежуточных дренажных колодцев предусмотрена щебеночная подготовка толщиной 100мм, пролитая битумом до полного насыщения. Под неподвижными опорами предусмотрено бетонное основание толщиной 100 мм на щебеночной подготовке толщиной 100 мм, пролитой битумом до полного насыщения. В рамках реализации программы мероприятий по обеспечению надежности эксплуатации участков тепловых сетей с повышенной вероятностью отказов в отопительный период выполнено строительство временной тепловой сети.
