Архитектурные и объемно-планировочные решения

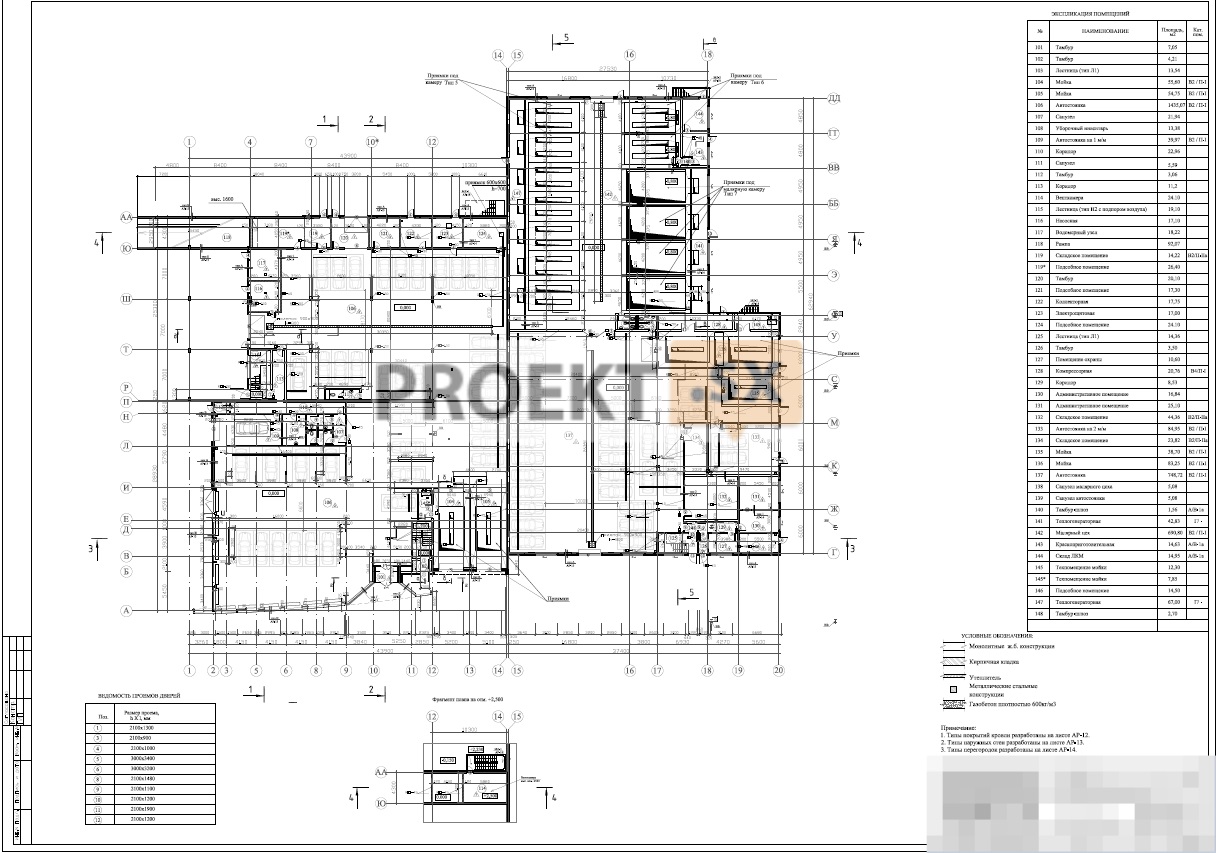

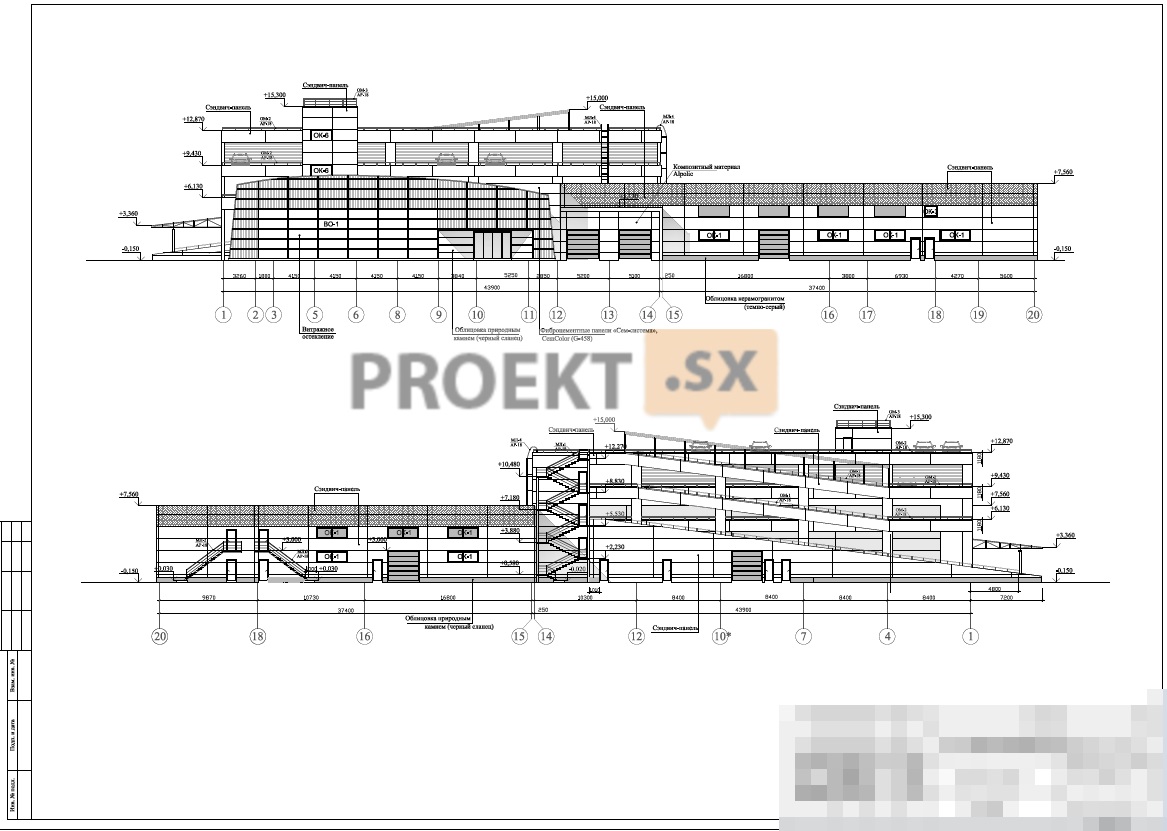

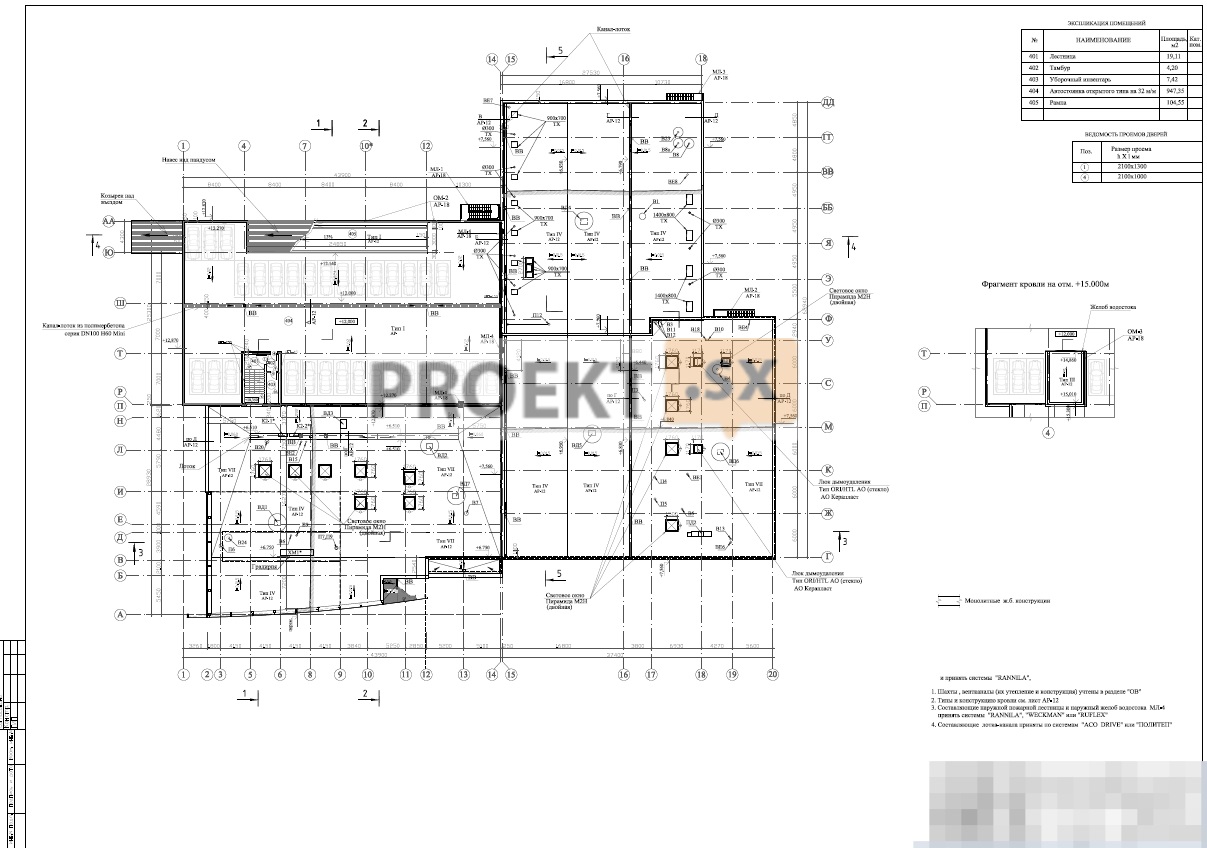

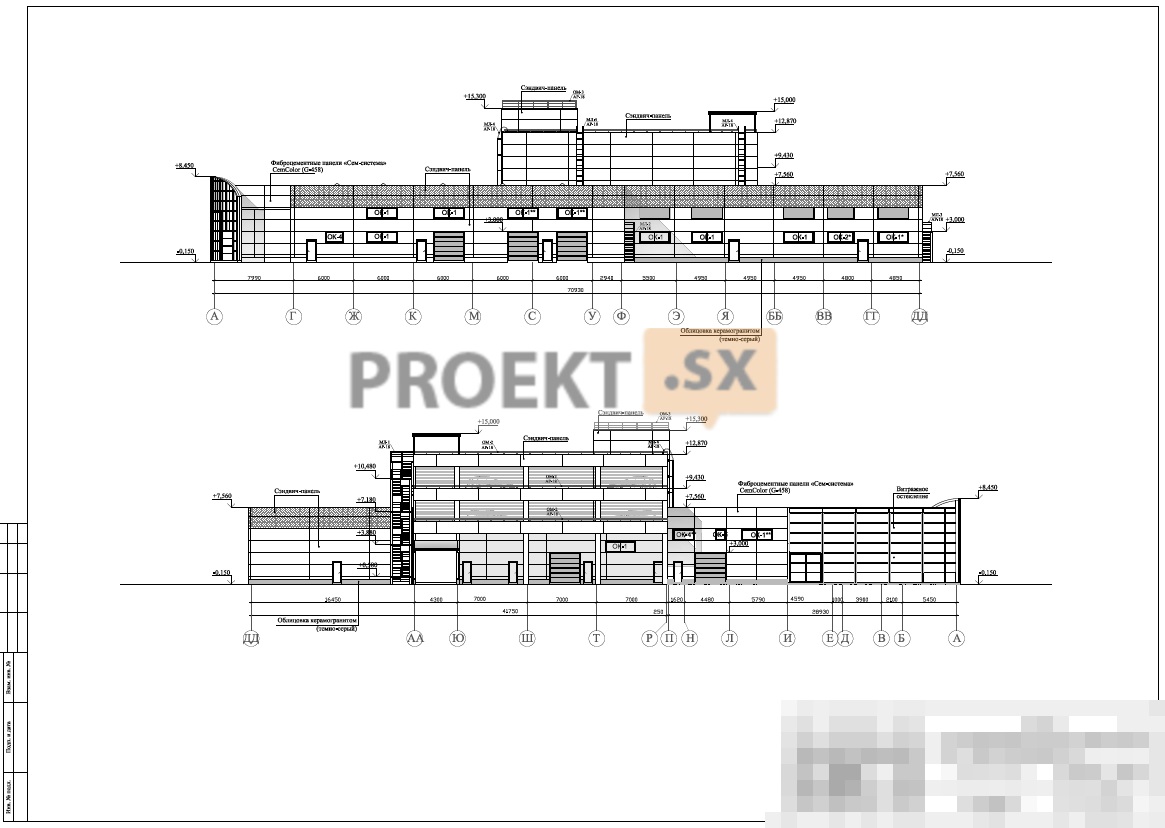

Здание надземной автостоянки запроектировано сложной конфигурации с размерами в крайних осях 43,9 х 62,94 м и высотой до верха парапета эксплуатируемой кровли 13.02 м. За относительную отметку 0,000 принят уровень пола первого этажа, что соответствует абсолютной отметке 17,05 в БСК. Проектируемое здание состоит из нескольких блоков, расположенных на разных уровнях. Здание 1-2-3 - этажное с эксплуатируемой кровлей над трехэтажным блоком. На первом этаже здания на отметке 0,000 запроектированы автостоянки закрытого типа, инженерно-технические помещения (водомерный узел, насосная, коллекторная, электрощитовая, теплогенераторные) и помещения СТО: мойки на 5 автомобилей, компрессорная, малярный цех с краскоприготовительной и складом ЛКМ, административные и складские помещения, помещение охраны, технические помещения, санузлы и кладовая уборочного инвентаря. На втором этаже на отметке 5,400 запроектирована автостоянка открытого типа на 26 машино-мест. На антресоли на отметке 3,000 запректированы: зал буфета на 36 мест с подсобными помещениями и санузлом, административные помещения, три венткамеры, раздевалки с душевыми (женская и мужская), санузел, кладовая уборочного инвентаря. На антресоли на отметке 3,600 запроектированы: административные помещения, холл, комната переговоров, серверная, санузлы и венткамера. На третьем этаже на отметке 8,700 запроектирована автостоянка открытого типа на 26 машиномест. Для подъема автомобилей запроектирована однопутная, защищенная от атмосферных осадков, рампа с уклоном 13%. Для эвакуации людей предусмотрен тротуар по краю рампы. Кровля под автостоянку открытого типа – эксплуатируемая с внутренним водостоком. Покрытие - асфальтобетон. Кровля неэксплуатируемая с внутренним водостоком. Покрытие – техноэласт ЭКП с присыпкой. На кровле запроектированы зенитные фонари и инженерное оборудование. Наружные стены – сендвич-панель по металлическому каркасу. Главный вход - облицовка натуральным камнем (черный сланец). Цоколь облицован керамогранитными плитами. Заполнение оконных и витражных проемов – однокамерные стеклопакеты, в административных помещениях - с энергосберегающим стеклом. Проектной документацией предусматриваются мероприятия по обеспечению доступности объекта для инвалидов и маломобильных групп населения, в том числе инвалидов-колясочников. Входы в здание, приспособленные для МГН, расположены на одном уровне с отметкой земли и не имеют порогов. На парковке предусмотрено 6 парковочных мест для МГН. Ширина парковочного места принята 3,5. На 1 этаже паркинга предусматриваются 6 мест для МГН шириной 3,5 м. Предусматривается доступность маломобильных групп населения в помещения 1-го этажа. Ширина коридоров на пути движения МГН принята не менее 1,2 м. На 1 этаже (на отм. 0,000) предусмотрена универсальная санкабина для МГН. Санузел для МГН оснащен специальным санитарно-техническим оборудованием. Входные и внутренние двери запроектированы распашными.

Конструктивные и объемно-планировочные решения

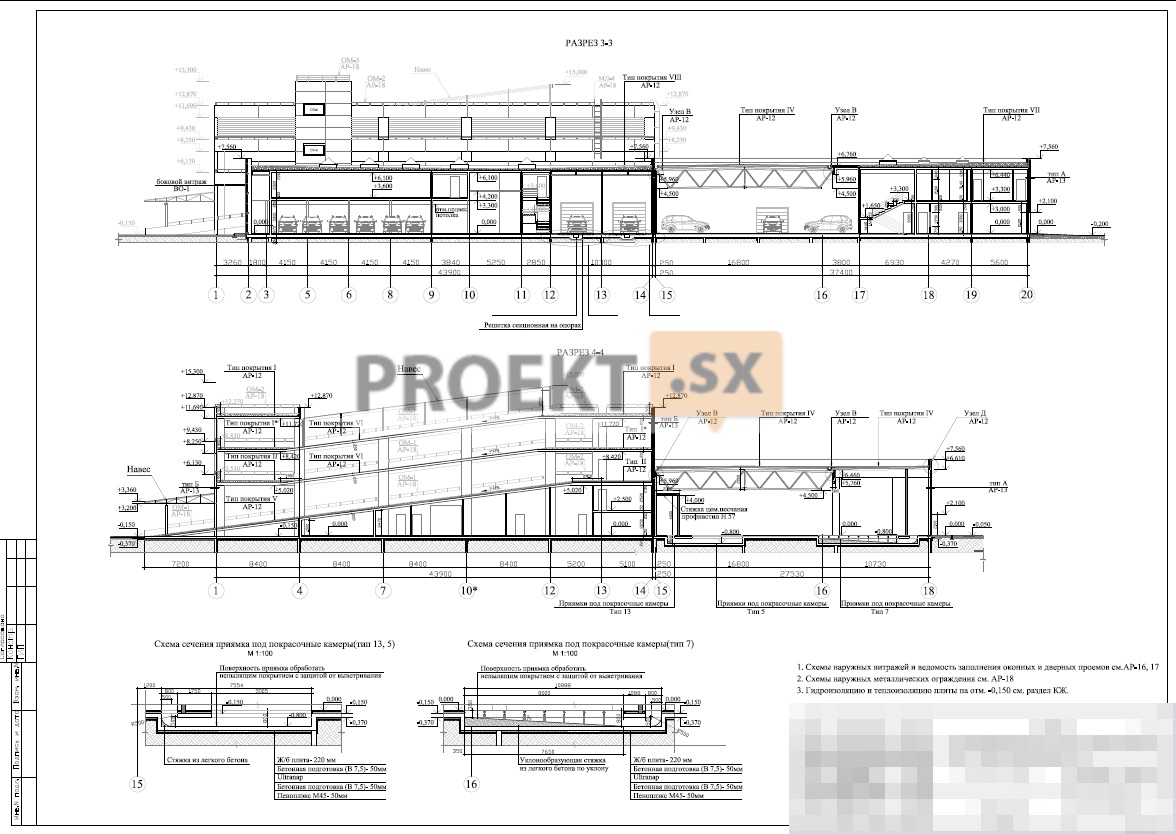

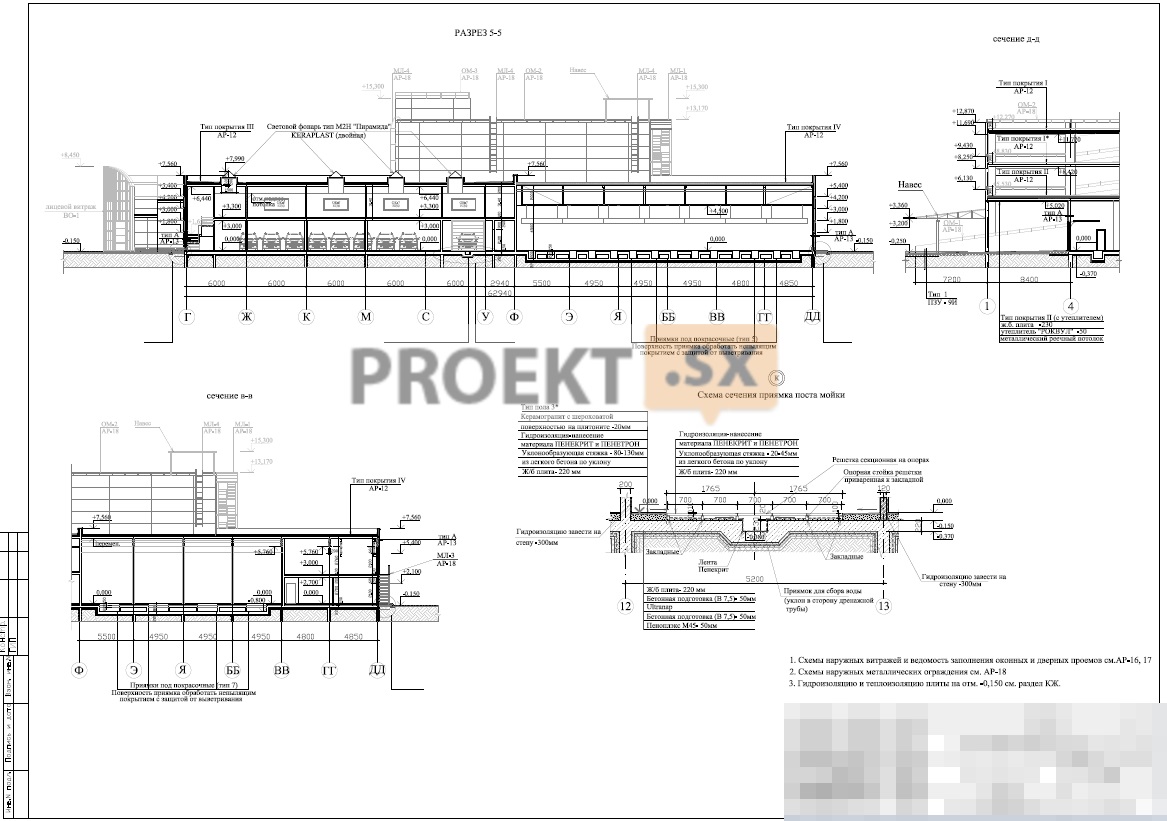

Здание паркинга запроектировано в связевом каркасе и разделено температурно-осадочными швами на 3 блока. Уровень ответственности здания - II (нормальный). Пространственная жёсткость и устойчивость блоков здания обеспечивается жёстким креплением колонн на опорах, наличием диафрагм и ядер жёсткости и жёстких дисков перекрытий и покрытия. Основные несущие элементы: монолитные железобетонные колонны каркаса и простенки сечением 300х500 мм, 300х700 мм, 200х700 мм и 200х600 мм и, частично, стальные рамы их элементов коробчатого сечения; стены лестничных клеток и диафрагмы жесткости – монолитные железобетонные, толщиной 200 мм. Материал надземных несущих конструкций – класс бетона В25, F75, рабочая арматура класса А400С и сталь С255. Наружные стены – трехслойные «сэндвич» - панели толщиной 150 мм с креплением к колоннам каркаса и элементам фахверка и монолитные желебобетонные стены облицованные системой вентфасада. Конструктивные решения крепления системы вентилируемого фасада к несущим конструкциям здания разрабатываются в рабочей документации в соответствии с действующим техническим свидетельством Министерства регионального развития РФ. Перекрытия и покрытие в зоне многоуровневой парковки – плиты из монолитного железобетона толщиной 230 мм по продольным балкам, сечение 500х500 мм. Перекрытия и участки покрытий в зоне мастерских и в зоне офисных и административных помещений – безбалочные плиты из монолитного железобетона толщиной 200 мм и 220 мм. Несущие конструкции покрытия в зоне мастерских в осях 15-17/Г-ДД – стропильные фермы пролетов 18 м с опиранием на железобетонные ригели; покрытие –  профнастил по стальным прогонам. Покрытия и в осях 17-20/Ф-ДД – профнастил по монолитным железобетонным балкам. Покрытие в осях 1-12/А-Д – пофнастил по стальным прогонам, опирающимся на стальные рамы. Плиты пола первого этажа – из монолитного железобетона В25, толщиной 220 мм по ленточным фундаментам и ребрам сечение 250х1200(h) - 300х1700(h) мм. Конструкции лестниц – из монолитного железобетона (внутренние лестницы) и металлические (наружные эвакуационные). Расчёт несущих конструкций и фундаментов выполнен на программном комплексе SCAD 11.3 с учётом совместной работы здания с основанием. Требуемая огнестойкость железобетонных несущих конструкций подтверждена расчётами. Фундаменты приняты на естественном основании, ленточные, из монолитного железобетона В25, W8, F150, толщина лент – 300 мм. Глубина заложения фундаментов ниже промерзания грунтов. Под фундаментом предусмотрена бетонная подготовка по слою песчано-гравийной смеси толщиной 200 мм. Относительная отметка 0,00 соответствует абсолютной отметке 17.050. Основанием фундаментов служит грунт ИГЭ-2 (суглинки полутвердые с прослоями тугопластичных) с φ=14 град, е=0.31 кгс/см2, Е=11 МПа. Расчётное сопротивление грунта основания – 370 кН/м2. Максимальная осадка здания - 4 см. Влияния на окружающую застройку не ожидается. Проектом предусмотрена оклеечная гидроизоляция бетонных конструкций соприкасающихся с грунтом. Здание одноэтажной котельной запроектировано в стальном связевом каркасе. Уровень ответственности здания - II. Наружные стены и покрытие - трехслойные «сэндвич» - панели толщиной 100 мм. Пространственная жёсткость и устойчивость здания котельной обеспечивается вертикальными и горизонтальными связями. Фундамент под здание котельной принят мелкого заложения на естественном основании в виде монолитной железобетонной плиты толщиной 200 мм с ребрами направленными вверх высотой 200 мм и приямком глубиной 2.0 м. Бетон В15, W6, F75, арматура класса AIII. Под фундаментом предусмотрена бетонная подготовка толщиной 100мм и по слою щебня толщиной 200 мм. Проектом предусмотрена замена насыпного грунта и устройство песчаной подушки с послойным уплотнением толщиной 1.75 м. Проектируемая дымовая труба - несущая решетчатая башня высотой 20.0 метров фермового типа с двумя газоотводящих ствола. Несущая башня - пространственная треугольная вертикальная конструкция с размерами граней в плане 1.2 м, состоящая из стальных труб и обрешетки из гнутых профилей коробчатого сечения. Сталь С285. Предусмотрено антикоррозионное покрытие стальных конструкций несущей башни. Газоотводящие стволы - две трубы диаметром 350 мм из легированной стали с теплоизоляцией. Газоотводящие стволы крепятся к опорной пространственной конструкции с шагом 2,6м. Дымовая труба рассчитана, как консоль с жестким защемлением в фундамент посредством анкерных болтов. Фундамент дымовой трубы - на естественном основании из монолитного железобетона высотой 2,45 м, размеры в плане диаметр 4.2 м. Под фундаментом предусмотрена бетонная подготовка толщиной 100 мм. Материал фундаментов – бетон класса В15, F75, W6, арматура класса АIII. Нагрузки, принятые в расчете фундамента: М=16,8 т*м, N=3,0 т, Q=1,3 т. Основанием фундаментов под здание котельной и под дымовую трубу служит грунт ИГЭ-2 (суглинки полутвердые с прослоями тугопластичных) с φ=14 º, е=0.31 кгс/см2, Е=11 МПа. В проектной документации предусмотрена обмазочная гидроизоляция фундаментов и приямка. Расчеты несущих конструкций здания котельной и несущей конструкции дымовой трубы выполнены с использованием программного комплекса SCAD 11.3. Относительная отметка 0.00 соответствует абсолютной отметке +17.05 м.
