Архитектурные и объемно-планировочные решения

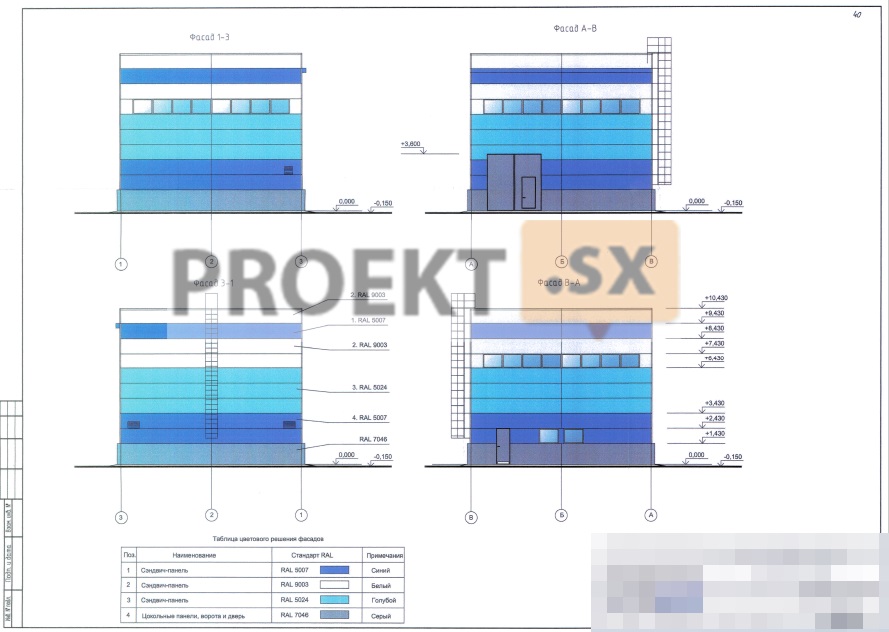

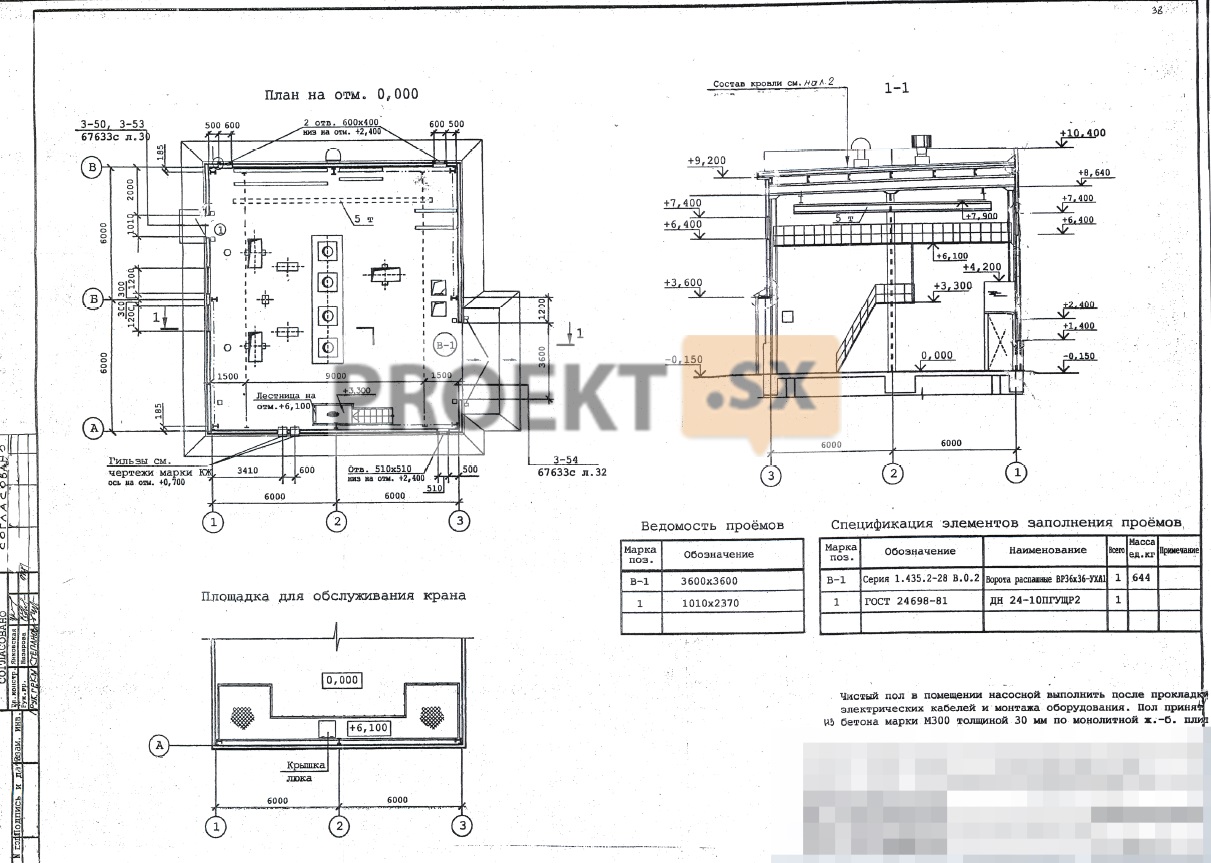

Здание Насосной станции добавочной воды запроектировано на промплощадке ТЭЦ, расположенной на правом берегу реки, и технологически связано с главным корпусом энергоблока. Насосная станция добавочной воды - одноэтажное здание с отметкой 8,640 м до низа стропильных балок и высотой 10,550 - до верха парапета от отметки прилегающей территории. Габариты здания в плане и по высоте приняты из условия размещения технологического оборудования и в осях равны 12,0x12,0 м, отметка до путей подвесной кранбалки грузоподъемностью 5,0 т - 7,900 (отметка пола 0,000). Здание отапливаемое, с температурой внутреннего воздуха не ниже +5°С. Степень огнестойкости здания - IV. Категория взрывопожарной опасности здания - Д. Класс конструктивной пожарной опасности здания - СО. Кроме оборудования на отметке 0,000 предусмотрена площадка для обслуживания и ремонта подвесного крана. Фасады здания окрашены в единой цветовой гамме с учетом требований. При разработке архитектурного решения здания принимался принцип укрытия оборудования со стороны городских магистралей. Интерьер помещения насосной определился из условия компоновки основного оборудования - размещения его в едином объёме зального типа, имеющего естественное освещение через окна в наружных стенах. Решение интерьера обусловлено конструкциями здания («сэндвич»- панели и легкие стальные несущие конструкции). Решение фасада также определено применением строительных конструкций (цокольные сборные железобетонные 3-хслойные стеновые панели заводского изготовления высотой 1,400 м толщиной 250 мм с применением несгораемого утеплителя из базальтового волокна, наружные стены - «сэндвич»- панели производства высотой 1,0 м, с утеплителем из базальтового волокна, толщиной 100 мм). Окна - однокамерные, двери - металлические. Ворота - металлические распашные с калиткой, напольные покрытия - полимерные наливные. Кровля здания - односкатная с наружным водостоком с уклоном в сторону оси 3, из оцинкованного профлиста с утеплителем из базальтовой минеральной ваты объёмным весом 125 кг/м , толщиной 50 мм. В качестве ковра гидроизоляции предусмотрена ПВХ - мембрана типа Sikaplan с креплением к стеновым панелям парапета. Вокруг здания насосной предусмотрена асфальтовая отмостка шириной 800 мм, выполненная по утрамбованному щебнем грунту.

Конструктивные и объемно-планировочные решения

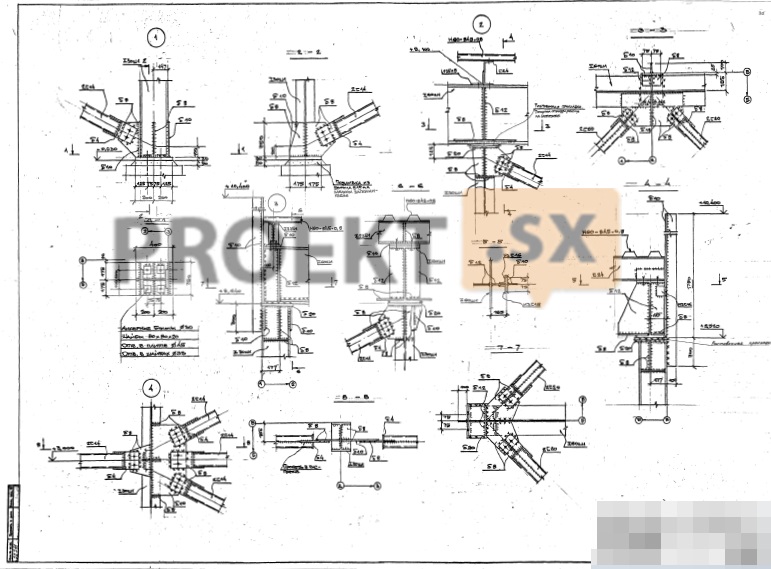

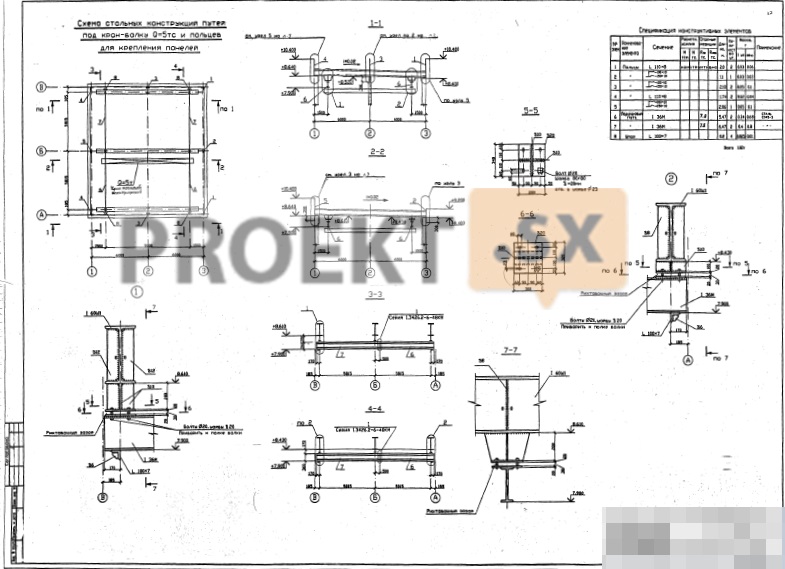

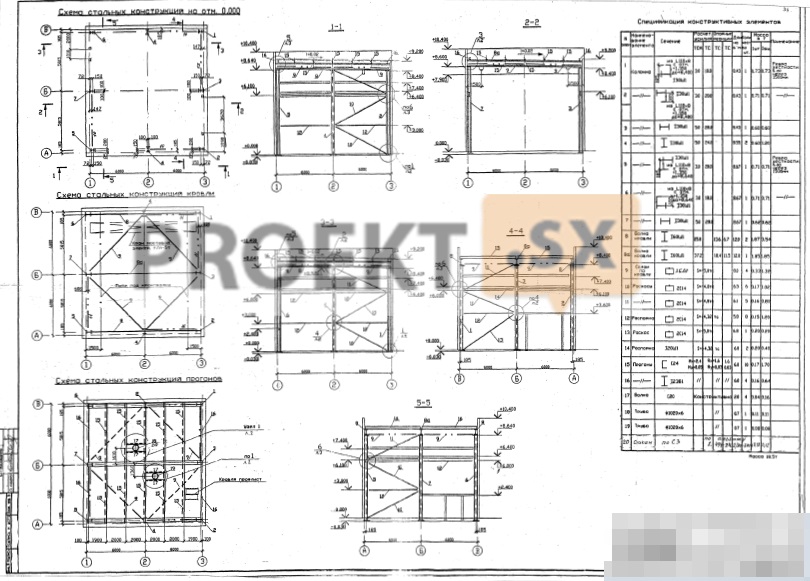

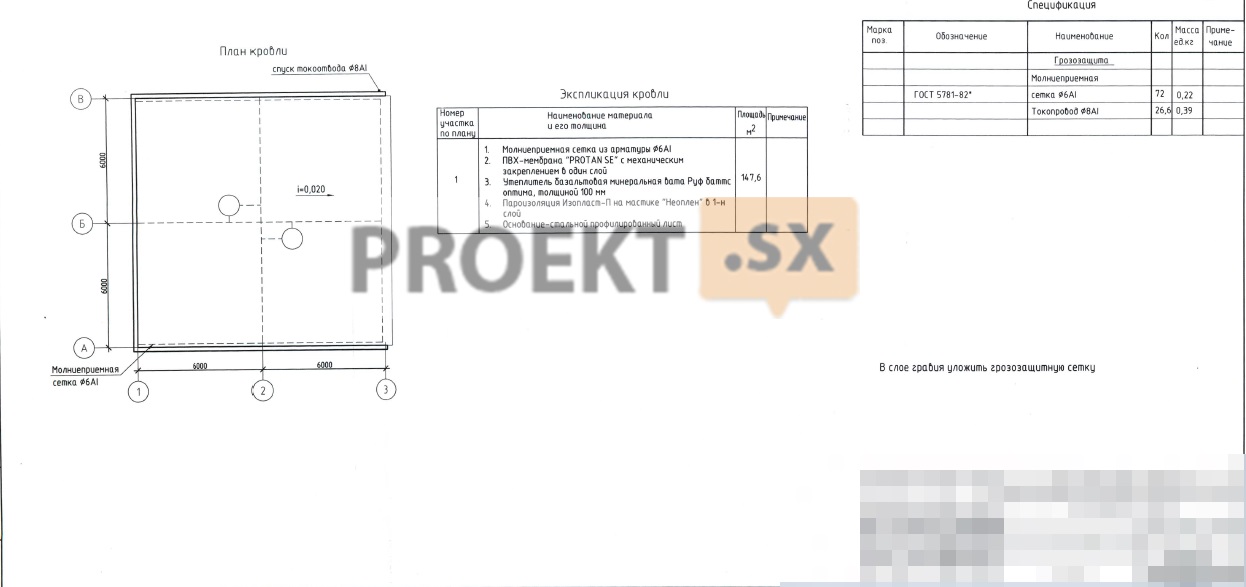

Здания насосной станции добавочной воды запроектировано в стальном связевом каркасе с подземной частью, выполненной из монолитного железобетона. Основные несущие конструкции каркаса - колонны и ригели из прокатных широкополочных двутавров и швеллеров. Покрытие - профилированный настил по стальным прогонам из швеллеров. Жесткость и устойчивость каркаса обеспечивается жестким сопряжением стоек с фундаментом, наличием вертикальных связей и жестким диском покрытия. Жесткость диска покрытия обеспечивается горизонтальными связями. Наружные стены - навесные «сэндвич» - панели толщиной 100 мм. Панели крепятся к колоннам каркаса и к элементам фахверка. По периметру наружных стен предусмотрен цоколь из сборных железобетонных трехслойных панелей толщиной 250 мм высотой 1400 мм. Здания оборудовано подвесной кран-балкой грузоподъемностью Q=5 тс. Относительная отметка 0,00 соответствует абсолютной отметке 7.40. Подземная часть здания насосной станции запроектирована в виде круглого опускного колодца диаметром 12 м; глубина заложения днища колодца - 12,15 м от поверхности земли. Опускной колодец запроектирован из монолитного железобетона В25; W6; F100, толщина стен - 400 мм, толщина днища - 600 мм. По верху колодца предусмотрена силовая плита из монолитного железобетона В25; W6; F150, на которую опираются колонны каркаса надземной части здания. Силовая плита принята в виде перекрестных балок высотой 1120 мм объединенных по верху политой толщиной 250 мм. Под днищем колодца предусмотрена бетонная подготовка по слою щебня. В основании плиты днища колодца находятся суглинки легкие пылеватые с гравием галькой тугопластичные (ИГЭ 3) с расчетными характеристиками: с=12 кПа; Е=13 МПа; е=0,554; ср=14 град. Проектом предусмотрена установка трансформаторной подстанции КТПН из сборных железобетонных элементов заводского изготовления ЗАО «Электронмаш». Фундаменты приняты на естественном основании, в виде монолитной железобетонной плиты толщиной 300 мм из бетона В25, W6, F100. Относительная отметка 0,00 соответствует абсолютной отметке 7.15. Под фундаментами предусмотрена бетонная подготовка по гравийнопесчаной подушке толщиной 300 мм. В основании фундамента находятся суглинки слоистые тугопластичные (ИГЭ 2.1) с расчетными характеристиками: с=24 кПа; Е=12 МПа; е=0,743; Ф=14 град. Для защиты заглубленной части подстанции от грунтовых вод предусмотрена обмазка битумом поверхностей стен подполья. Ограждение территории запроектировано в виде стальных решетчатых секция высотой 2,7 м типа «Паллада -8» с опорными конструкциями в виде металлических стоек; шаг стоек - 3,1 м. Фундаменты под ограждения - на естественном основании, ленточные из монолитного железобетона В25; W6; F150; глубина заложения фундаментов - 1,4 м от поверхности земли.

Инженерное оборудование, сети инженерно-технического обеспечения, инженерно-технические мероприятия

Водоснабжение и водоотведение - в соответствии с техническими условиями. В проектной документации предусмотрена прокладка самотечных водоводов в границах земельного участка. Проектные решения строительства русловых водоводов с оголовками за границами земельного участка будут представлены в отдельном проекте. Подача воды предусмотрена по двум самотечным водоводам диаметром 820 мм из стальных электросварных труб по ГОСТ 10704-91 (с весьма усиленной битумно-резиновой изоляцией в 3 слоя наружной поверхности) в стальных футлярах диаметром 1020 мм (с эпоксидно- перхлорвиниловой изоляцией, армированной стеклотканью в 3 слоя наружной поверхности). Насосная станция добавочной представляет собой подземную часть диаметром 12 метров (водоприемную камеру), разделенную на 2 половины и надземную часть 12 х 12 м. В каждую половину водоприемной камеры предусмотрен свой водовод, снабженный дисковым затвором. В каждой половине подземной части установлено по два насоса производительностью 600 мЗ/час, напором 34 метра водяного столба (один рабочий, второй резервный). Расход холодной воды, подаваемой для восполнения потерь в технологических циклах и оборотной системе технического водоснабжения — 1000 мЗ/час. В разделительной стене подземной части предусмотрена установка перепускной трубы с дисковым затвором, в силовой плите перекрытия подземной части предусмотрены люки для спуска в водоприемные камеры к насосам и дисковым затворам. Для осушения водоприемных камер в каждой половине подземной части насосной станции устанавливается один погружной насос производительностью 30 м3/час, напором 16 метров водяного столба. Осушение осуществляется перекачиванием воды в соседнюю камеру. Из насосной станции предусмотрены 2 напорных водовода диаметром 426 мм из стальных электросварных труб по ГОСТ 10704-91 с точкой подключения в существующие сети предприятия на границе земельного участка. Для возможности промывки самотечных подводящих водоводов предусмотрен коллектор диаметром 300 из стальных электросварных труб по ГОСТ 10704-91 мм от напорных трубопроводов добавочной воды с врезкой в самотечные водоводы в водоприемных камерах. Для объекта запроектирована объединенная система технического и внутреннего противопожарного водопровода. Потребный напор для технологических нужд - 29,27 метров водяного столба. Потребный напор для внутреннего пожаротушения насосной станции - 28,11 метров водяного столба. Для устройства системы объединенного водопровода выбраны трубы стальные элек- тросварные по ГОСТ 10704-91. Расход воды на внутреннее пожаротушение из пожарных кранов - 1 х 2,6 л/с. Количество пожарных кранов диаметром 50 мм - 2 шт. Схема системы противопожарного водопровода - тупиковая. На напорных коллекторах в насосной станции установлены электромагнитные расходомеры «Взлет» ЭРСВ-520Ф Ду 200. Наружное пожаротушение предусмотрено от существующего пожарного гидранта № 41 на сети внутриплощадочного водопровода диаметром 169 мм. Расход воды на наружное пожаротушение - 10 л/с. Бытовые стоки отсутствуют. Отведение дождевых стоков с кровли и прилегающей территории с расходом 5,51 л/с предусмотрено в проектируемую сеть дождевой канализации, со сбросом стоков в существующую сеть дождевой канализации диаметром 200 мм. Для прокладки внутриплощадоч- ной канализационной сети выбраны полипропиленовые трубы 200-225 мм. В соответствии с техническими условиями для электроснабжения насосной станции добавочной воды разрешенная подключаемая мощность составляет 580 кВА. Напряжение питания - 380 В, категория электроснабжения, согласно техническим условиям - I. Источник питания - существующие ячейки распредустройств собственных нужд ТЭЦ: ячейка 6 кВ ПС; ячейка 6 кВ секции 1ВА РУСН-6 кВ энергоблока № 1. Точка подключения к сети - РУСН-0,4 кВ запроектированной КТПН 6/0,4 кВ. В качестве КТПН предусматривается установка 2КТП-ЕЬМ-630/6/0.4- 11-УХЛ3.1, производства ЗАО «Электронмаш». В проектной документации предусмотрена прокладка кабельных линий напряжением 6 кВ и 0,4 кВ: на участке от ячейки 6 кВ № 70 ПС до КТПН и от ячейки 6 кВ № 7 секции 1ВА РУСН-6 кВ энергоблока № 1 до КТПН (кабель марки АВБбШнг-LS 3x120). Прокладка - в земле в траншее на глубине 0,7 м. Сечение кабеля проверено по длительно допустимой нагрузке, токам короткого замыкания, потере напряжения. Для защиты кабеля в местах пересечения с инженерными коммуникациями предусмотрены асбестоцементные трубы. На всем протяжении трассы механическая защита кабеля выполняется глиняным кирпичом; на участке от КТПН 6/0,4 кВ до РУ0,4 кВ насосной станции (кабель марки АВБбШнг-LS 3x120). Прокладка - в земле на глубине 0,7 м в бетонных лотках. Сечение кабеля проверено по длительно допустимой нагрузке, токам короткого замыкания, потере напряжения. Для ввода и распределения э/энергии в насосной станции устанавливается щит РУСН-0,4 кВ на 2 ввода. Предусматривается неавтоматическое (ручное) взаимное резервирование вводов и устройство АВР для потребителей 1 категории надежности. Потребителями береговой насосной станции является технологическое оборудование (погружные вертикальные насосы с электродвигателями, тепловентиляторы, дренажные насосы типа «Иртыш», кран мостовой), рабочее освещение, приборы охранно-пожарной сигнализации, средства связи. Организация технического учета - на питающих фидерах 6 кВ (ячейка №70 ПС «Красный Октябрь», № 7 секции 1ВА РУСН-6 кВ энергоблока № 1). В качестве первичных средств учета предусмотрено использование существующих счетчиков Альфа A18 005RA (класс точности 0,5S), с двумя цифровыми интерфейсами RS-485 для передачи данных. Для устройства распределительных сетей выбран кабель марки ВВГнг- LS, для подключения передвижных и переносных механизмов - гибкие кабели типа КГН. Все кабели прокладываются в коробах по кабельным конструкциям. Для устройства сети наружного освещения выбран бронированный кабель ВБбШнг, прокладываемый в земле в траншее. Для рабочего освещения помещений насосной станции устанавливаются светильники типа РСП с лампами ДРЛ, а также светильники типа ЛСП с люминистцентными лампами. Для аварийного освещения - переносные светильники со встроенными аккумуляторами. Ремонтное освещение запроектировано на напряжение 12В. Для наружного освещения выбраны светодиодные светильники типа СУЭ-2-50 и ТИС-У-40, которые устанавливаются на опорах типа ОГС (на высоте 7 м) и на фасадах здания (на кронштейнах на высоте 5 м). Управление наружным освещением - в ручном режиме. Защитное заземление насосной станции - из вертикальных и горизонтальных заземлителей с сопротивлением заземляющего устройства не более 4 Ом. Контур заземления - горизонтальный заземлитель (стальная полоса 40x5) и вертикальные заземлители (стальной круг d=16 мм, L=5 м). Молниезащита предусмотрена молниеприемной сеткой d=8 мм. Система безопасности принята TN-C-S, с устройством на вводе повторного заземления нулевого проводника и основной системы уравнивания потенциалов. Защитное заземление электрооборудования насосной станции выполняется по самостоятельным проводам от РУСН-0,4 кВ, прокладываемому совместно с питающими сетями. Система уравнивания потенциалов предусмотрена путем объединения на главной заземляющей шине (ГЗШ) проводящих частей шины РЕ, стальных труб коммуникаций здания, металлических частей строительных конструкций, молниезащиты. В качестве ГЗШ принята шина РЕ РУСН-0,4 кВ. Предусмотрено защитное заземление проектируемой КТПН. Система безопасности принята TN-C. Заземлению подлежат все металлические нетоковедущие части электрооборудования КТПН путем соединения PEN-шины с глухозаземленной нейтралью каждого трансформатора 6/0,4 кВ. Наружный контур заземления КТПН предполагается выполнить с помощью вертикальных и горизонтальных заземлителей по периметру КТПН.
