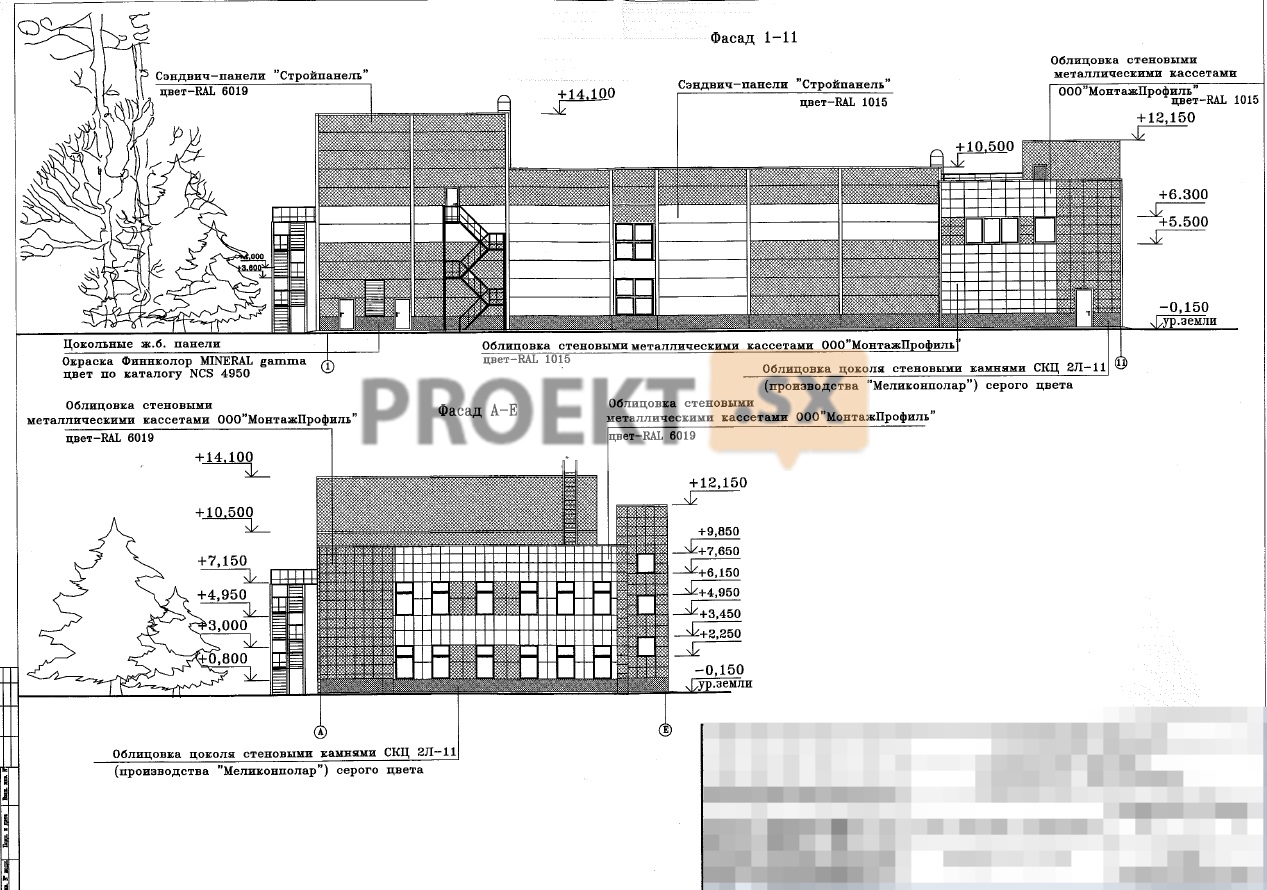

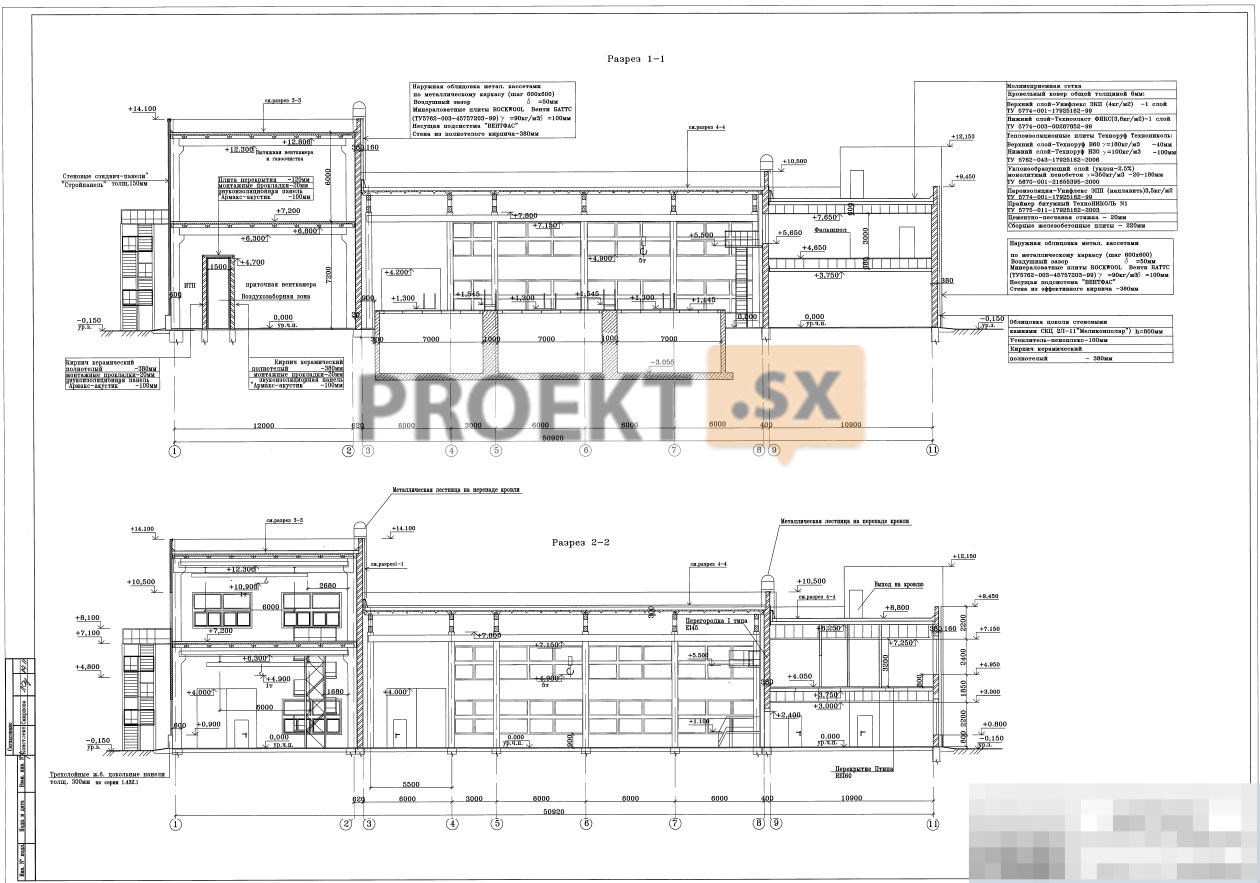

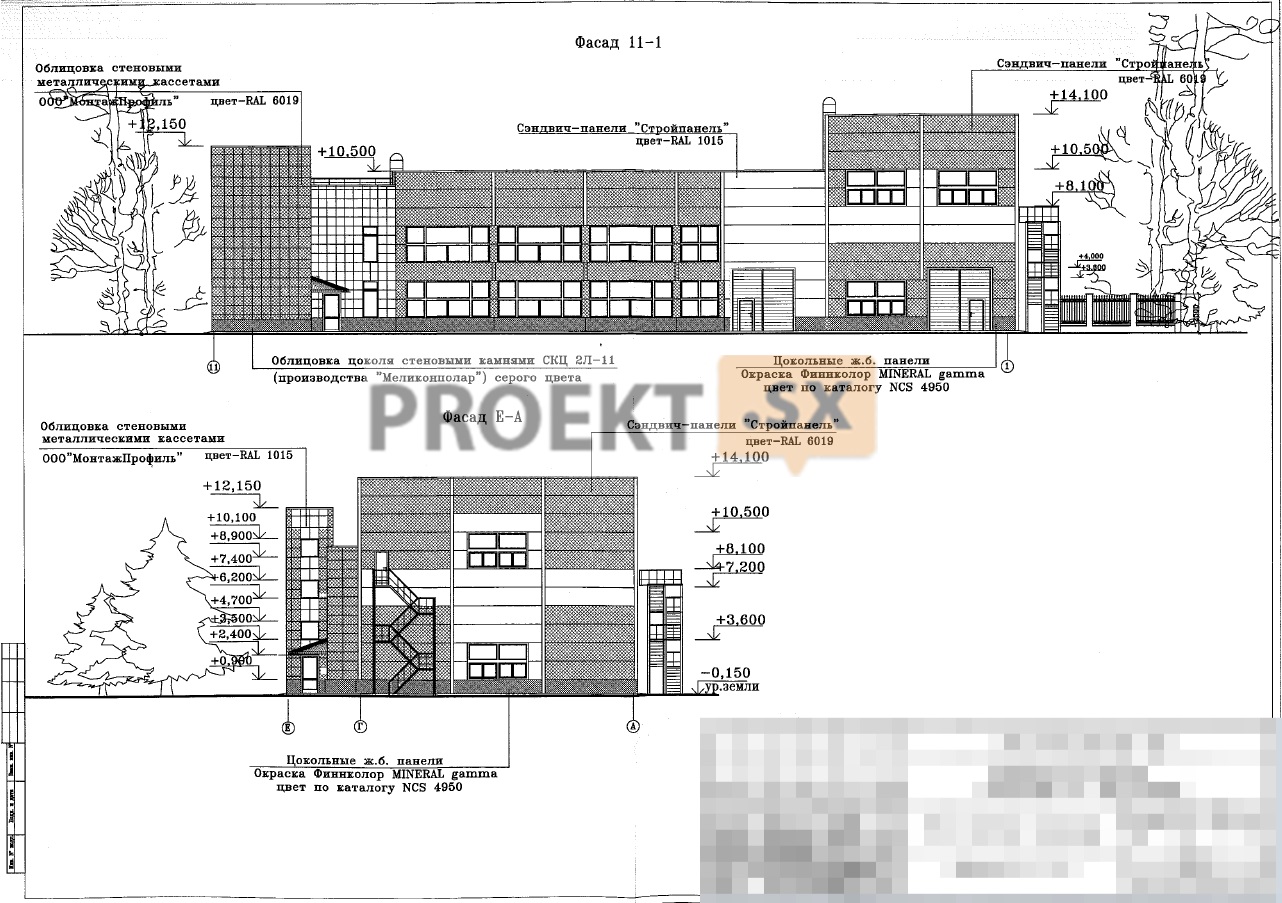

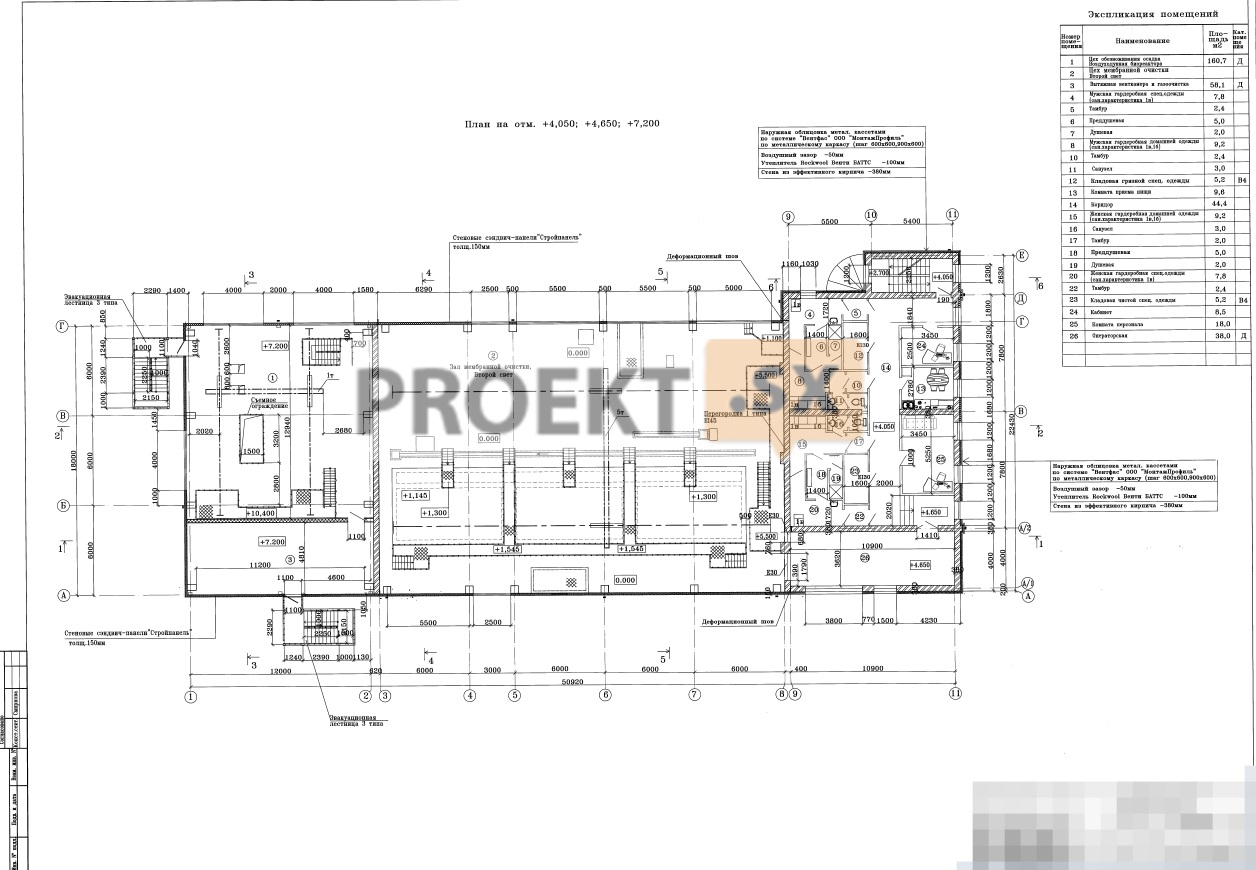

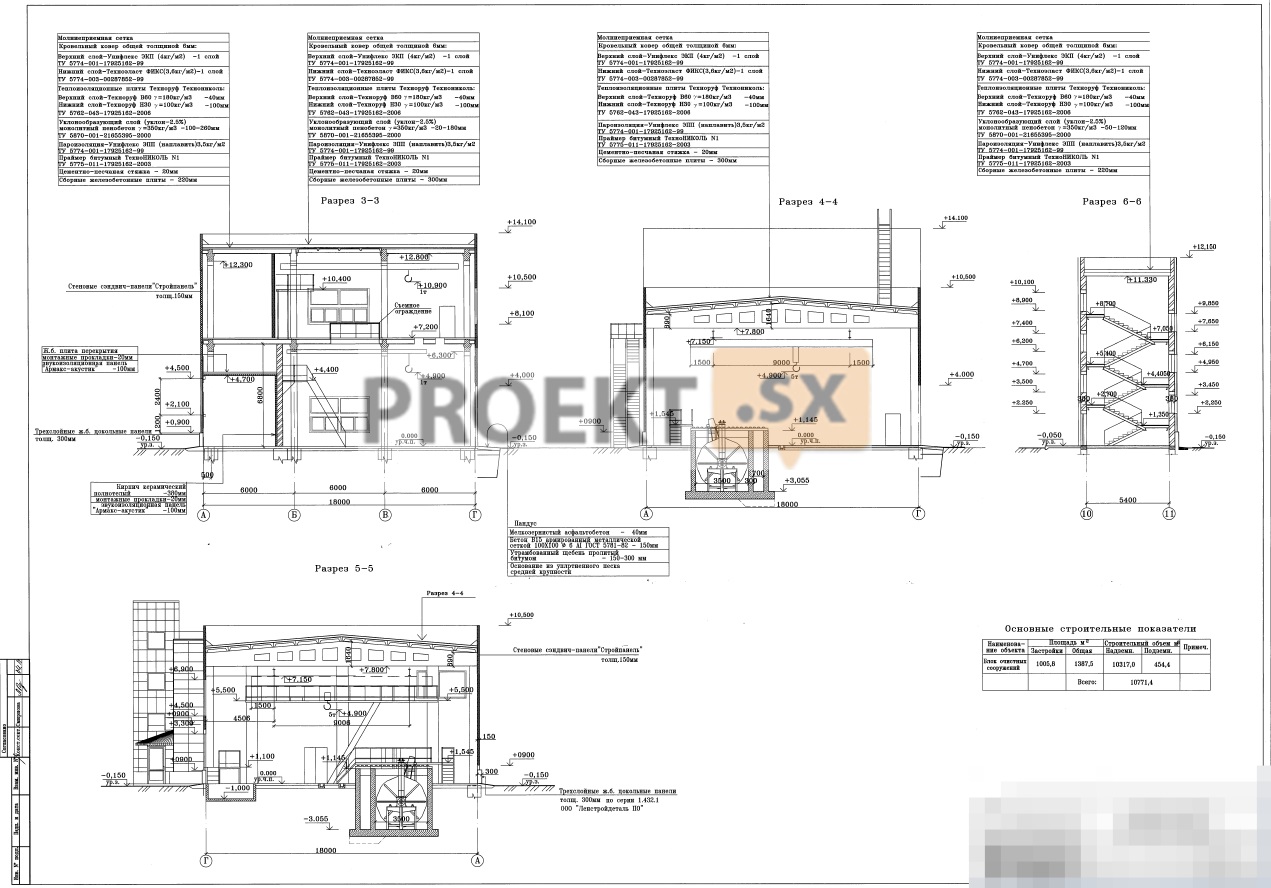

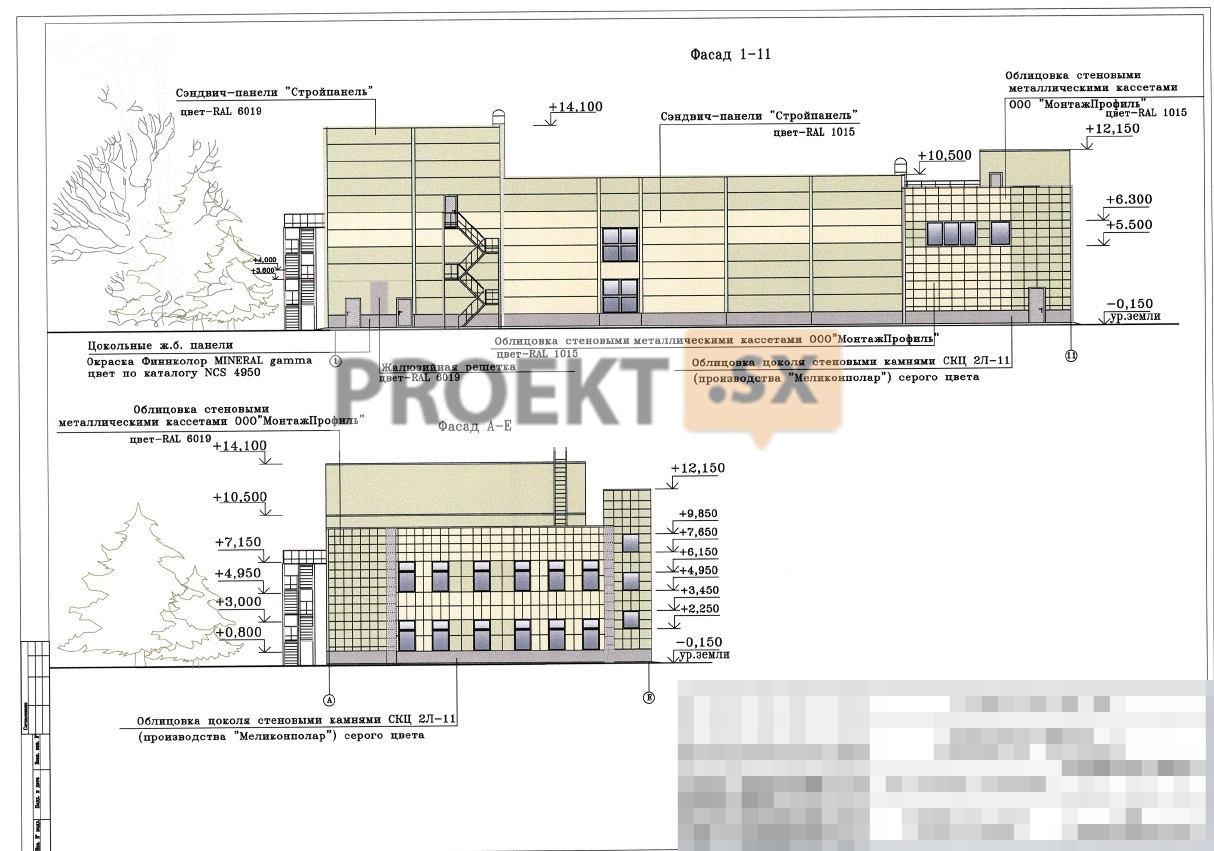

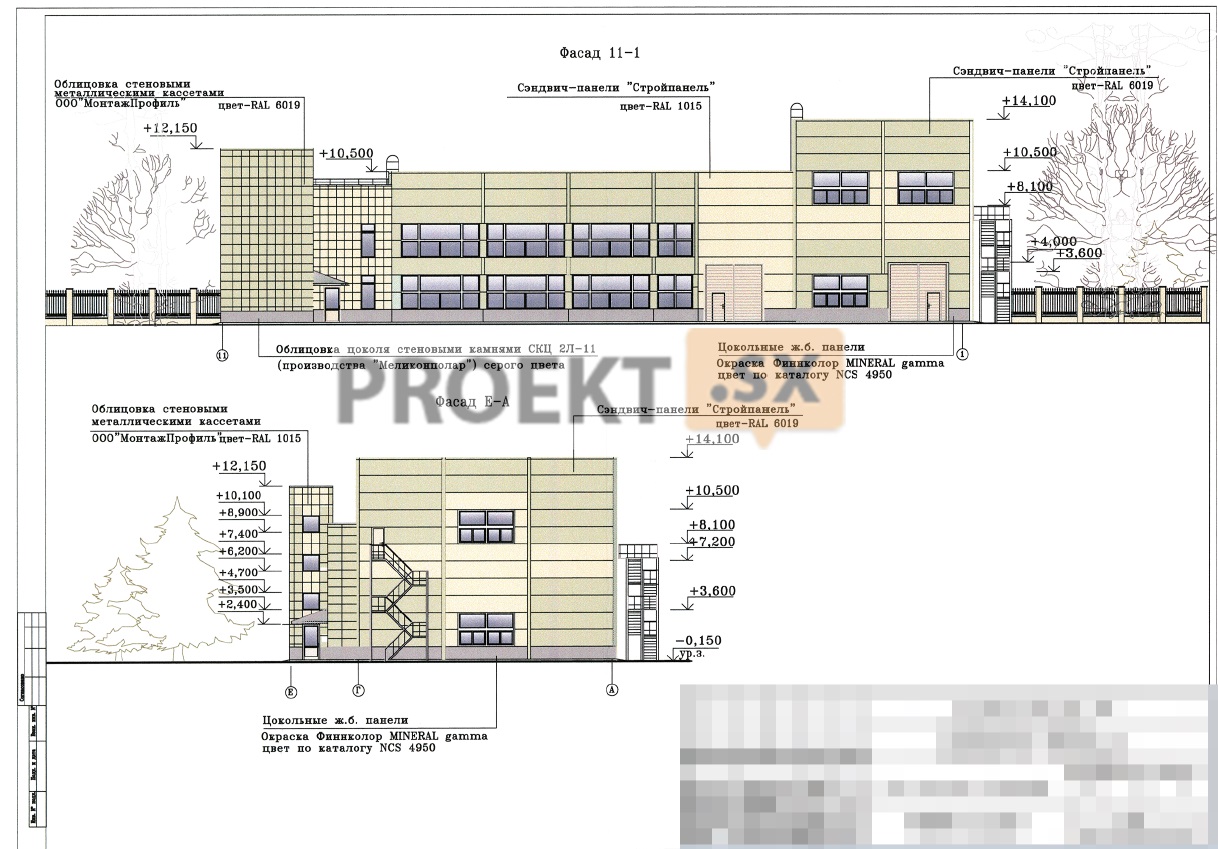

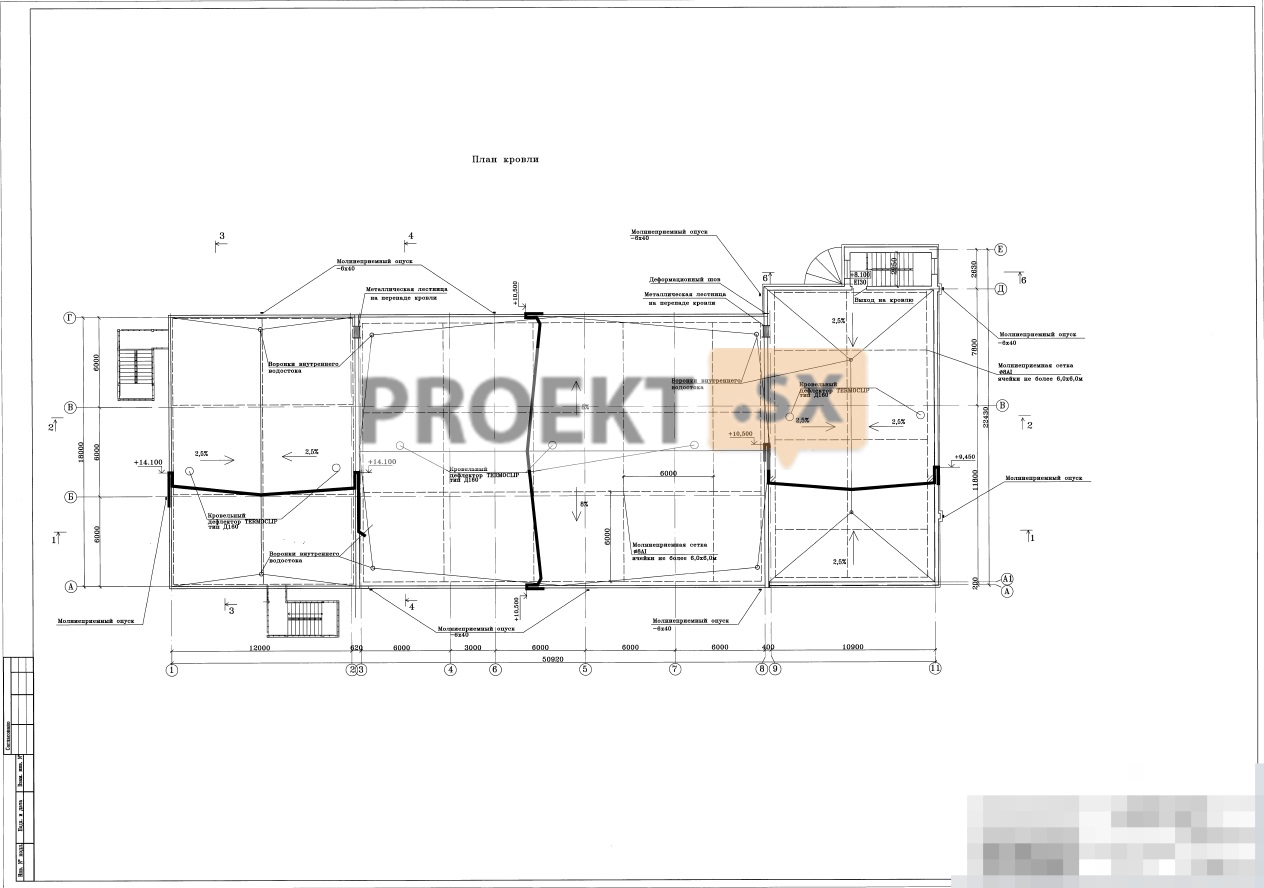

Блок очистных сооружении

Здание – одно-двухэтажное состоит из трёх частей разных по этажности, высоте и по конструктивным решениям, разделенных деформационными швами, но в объеме единого пожарного отсека. Огнестойкость здания - II степени – по СНиП 21-01-97. Класс конструктивной пожарной опасности здания – С0 - по СНиП 21-01-97. Класс функциональной пожарной опасности здания – Ф5.1 - по СНиП 21-01-97. Категория здания по взрывопожарной и пожарной опасности «Д» по НПБ 105-03. Класс ответственности здания – II. В осях 1-2 в двухэтажной части, имеющей размеры 12,0×18,0м (в осях) запроектированы следующие помещения: на 1-м этаже высотой 6,3м до низа балки перекрытия - цех механической очистки категории Д, оборудованный краном грузоподъемностью 1т и венткамера с индивидуальным тепловым пунктом категории Д; на 2-м этаже высотой 5,1м до низа балки покрытия - цех обезвоживания осадка категории Д, оборудованный краном грузоподъемностью 1т, вытяжная венткамера и газоочистка категории Д. В осях 2-8 одноэтажной части, имеющей размеры 18,0×27,0 м (в осях),высотой 7,8м до низа балки покрытия, запроектирован цех мембранной очистки категории Д, оборудованный краном грузоподъемностью 5т.  В двухэтажной части в осях 9-11, имеющей размеры 10,9×22,23м (в осях) и высоту этажей до низа плит перекрытия и покрытия 3,75 м и 4,28 м соответственно, запроектированы следующие помещения: на 1-м этаже – лаборатория по контролю сточных вод категории В4, кладовая реагентов и посуды категории В3, санузел, комната уборочного инвентаря, склад технологического оборудования категории Д, мастерская категории Д, электрощитовая категории Д, коридор и лестничная клетка. на 2-м этаже – мужская гардеробная домашней одежды (санитарная характеристика 1в) совмещена с мужской гардеробной для персонала (санитарная характеристика 1б), мужская гардеробная спецодежды (санитарная характеристика 1в), санузел, 2 преддушевые для каждой из гардеробных и душевая со сквозным проходом. Такие же гардеробные предусмотрены для женщин. Предусмотрены кладовые чистой и грязной спецодежды категории В4, комната приема пищи, кабинет, операторская и комната персонала. Наружные стены основного здания - стеновые сэндвич - панели "Стройпанель" толщиной 150 мм Наружные стены пристройки - из керамического эффективного кирпича КОРПу 1НФ/150/1,2/50 ГОСТ 530-2007 c облицовкой металлическими кассетами по системе "Вентфас" ООО "ПИК ТМ" по металлическому каркасу (шаг 600×600,900×600). Утеплитель Rockwool Венти БАТТС - 100 мм. Внутренние стены – из полнотелого кирпича КОРПо 1НФ/150/2,0/50 ГОСТ 530-2007 толщиной 250, 380 мм. Перегородки – из огнестойкого Кнауф-листа, аквапанели (для влажных помещений) по металлическому каркасу толщиной 100 и 200 мм. Цоколь и парапет пристойки выполняются из полнотелого кирпича КОРПо 1НФ/250/2,0/50 ГОСТ 530-2007. Кровля – плоская (в осях 3÷8 - скатная) рулонная из 2-х слоёв гидроизоляции ТехноНИКОЛЬ: нижний слой-Техноэласт ФИКС, верхний слой-Унифлекс ЭКП по теплоизоляционным плитам Техноруф Технониколь. Отвод воды - организованный сток по внутренним водостокам. Поверх кровли укладывается молниеприёмная металлическая сетка из стержней Ø8 мм с опусками по фасадам из полос 6×40 мм. Полы – керамическая плитка, керамогранит, линолеум, бетонные с обеспыливанием, фальшпол. Заполнение оконных проемов металлопластиковыми блоками с однокамер-ными стеклопакетами. Двери – стандартные металлопластиковые и противопожарные. Ворота – в цехе механической очистки и цехе мембранной очистки - распашные размером 4,0×4,0 м с калитками, производства фирмы «Балтийские двери». Внутренняя отделка: потолок и стены в цехах – окраска водоэмульсионными влагостойкими красками, облицовка керамической плиткой. Потолок в помещениях пристройки – подвесной. Наружная отделка – Сэндвич–панели цвета по каталогу RAL 6019 и 1015, облицовка кирпичных стен с утеплителем по системе «Вентфас» металлическими кассетами (цвета по каталогу RAL 6019 и 1015), окраска цокольных ж.б. панелей Финнколор MINERAL gamma (акриловая воднодисперсионная), цвет по каталогу NCS 4983 и облицовка цоколя в осях 9-11 стеновыми камнями СКЦ 2Л-11 серого цвета производства "Меликонполар". Все наружные металлоконструкции окрасить эмалями "Политон -УР"-1й слой и "Политон -УР" (УФ)-2й слой, общей толщиной 200мкм.по грунту "Цинотан" (толщиной 100мкм). Цвет - по каталогу RAL. Оконные переплёты – белого цвета. Ворота и двери – по каталогу RAL цвет 7035(светло-серый). Для въезда в здание у ворот устраивается пандус из асфальтобетона по армированному бетонному основанию. Входы в здание оборудуются решётками для вытирания ног из стали с ромбовидными или квадратными ячейками с рамой из стандартного оцинкованного уголка и должны устанавливаться заподлицо с поверхностью покрытия пола. Вокруг здания предусматривается асфальтовая отмостка толщиной 40 мм по щебёночному основанию шириной 1000 мм.

Блочная комплектная трансформаторная подстанция в бетонной оболочке типа БКТПБ "Балтика"

Типовые решения блочной комплектной трансформаторной подстанции в бетонной оболочке (2БКТПБ) разработаны для строительства в городе для КС. Огнестойкость здания - II степени – по СНиП 21-01-97. Класс конструктивной пожарной опасности здания – С0 - по СНиП 21-01-97. Класс функциональной пожарной опасности здания – Ф5.1 - по СНиП 21-01-97. Категория здания по взрывопожарной и пожарной опасности «В» по НПБ 105-03. Класс ответственности здания – II. За относительную отметку 0,000 принята отметка уровня чистого пола БКТПБ "Балтика", соответствующая абсолютной отметке +5,830. Здание БКТПБ состоит из двух объемных модулей. Каждый из модулей имеет подземную и надземную части в виде объемных железобетонных оболочек. Подземная часть представляет собой комплект кабельных сооружений, отдельных под каждый модуль ТП. Надземная часть представляет собой комплект модулей ТП, устанавливаемых на кабельные сооружения. Верхняя горизонтальная плита является крышей надземной части, нижняя – полом. Для обеспечения доступа в кабельное сооружение БКТПБ предусмотрены люки с металлической лестницей и съемными металлическими крышками. В состав БКТПБ входит металлический маслосборник под каждый силовой трансформатор, изготавливаемый в заводских условиях. Пол в помещении трансформатора выполнен с уклоном 2% к проёму с установленным маслоприёмником. Здание выполнено из монолитного железобетона кл. В30, W=6, F=100, частично заглублено (на 1020 мм), имеет размеры в осях 4,930×4,830 мм, по высоте 2,460 мм от уровня чистого пола до низа плит покрытия. Входы в БКТПБ расположены выше уровня земли на 1030 мм. Перегородки - металлические толщиной 2 мм, с нанесением огнезащитной краски "ТЕРМА" для защиты стальных конструкций 4ой группы огнезащитной эффективности. Водосток – неорганизованный отвод в две стороны. Внутренняя отделка производится в заводских условиях: Стены. Обеспылевание стен выполнить грунтованием с последующим нанесением щелочестойкой водоразбавляемой акриловой краской. Полы. Полы покрыть грунтовкой с последующим нанесением уретано-алкидной краской в два слоя. Наружная отделка производится в заводских условиях: Стены. Окраска Финнколор MINERAL gamma (акриловая водно-дисперсионная) цвет по каталогу NCS 4950 Кровля. Гидроизоляция крыши БКТПБ выполняется частично в заводских условиях (1-й слой), частично на объекте поставки (2-ой слой), при помощи мягкой кровли. Кровлю окрасить щелочестойкой латексной краской на акрилатной основе с предварительным грунтованием поверхности. Металлические конструкции (ворота, двери, решетки и т.д.) грунтуются противокоррозийной грунтовкой с последующим нанесением универсальной алкидной эмали, в состав которой входит активный противокоррозийный пигмент. Цвет по каталогу RAL-7040. Вокруг здания выполняется отмостка из мелкозернистого асфальтобетона марки М1 (ГОСТ 9128-97*) по слою щебня, пропитанного битумом до полного насыщения, шириной 1000 мм и уклоном от здания.

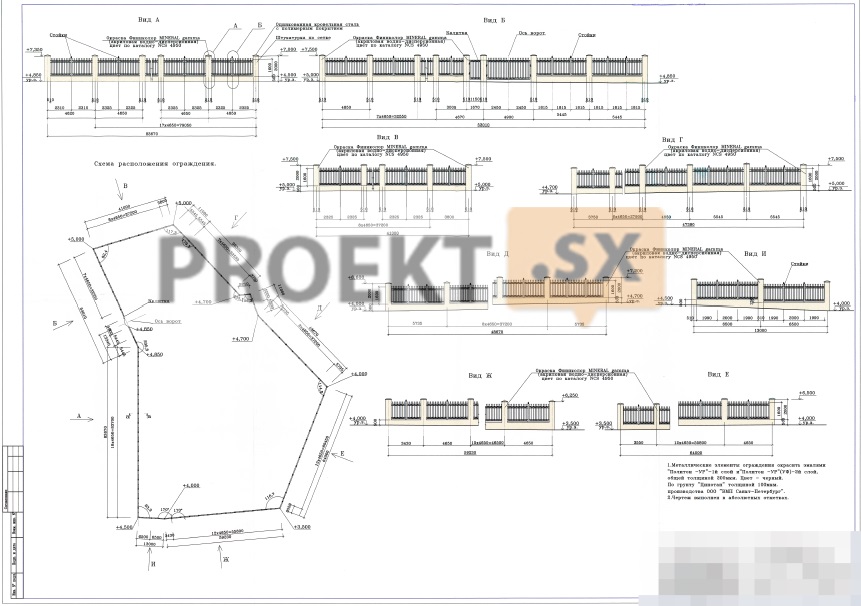

Ограждение территории

Проект ограждения разработан в соответствии с требованиями: СНиП 2.04.03-85 "Канализация. Наружные сети и сооружения". Ограждение запроектировано из решетчатых металлических панелей индивидуального изготовления по столбам из стальных труб, размещенных с шагом 4,65м между столбов из стальных труб, обложенных кирпичом КОРПо1НФ/150/2,0/50 ГОСТ 530-2007 на растворе М100. Кладка армирована сетками Ø5ВрI 50×50 и соединена со стальными столбами посредством закладных элементов из арматуры Ø10АIII. Цоколь запроектирован из сборных железобетонных фундаментных балок по серии 1.015.1-1.95 и фундаментных блоков по ГОСТ 13579-78. Общая высота цоколя -500 мм, решетчатого ограждения-1600 мм, кирпичных столбов - 2000 мм. Для въезда на территорию автотранспорта предусмотрены металлические распашные ворота шириной 4,5м с калиткой для прохода людей шириной 1,15 м. Отмостка из мелкозернистого асфальтобетона шириной 700 мм. Отделка: Цоколь ограждения и кирпичные столбы оштукатуриваются цементно-песчаным раствором и окрашиваются акриловой воднодисперсионной краской Финнколор MINERAL gamma, цвет- 4950 по каталогу NCS (бежевый). Металлоконструкции окрасить эмалями "Политон-УР" - 1й слой и "Политон-УР" (УФ) -2й слой, общей толщиной 200 мкм. по грунту "Цинотан" (толщиной 100 мкм). Цвет - по каталогу RAL. Протяженность ограждения - 426,18 м.
