Архитектурные и объемно-планировочные решения

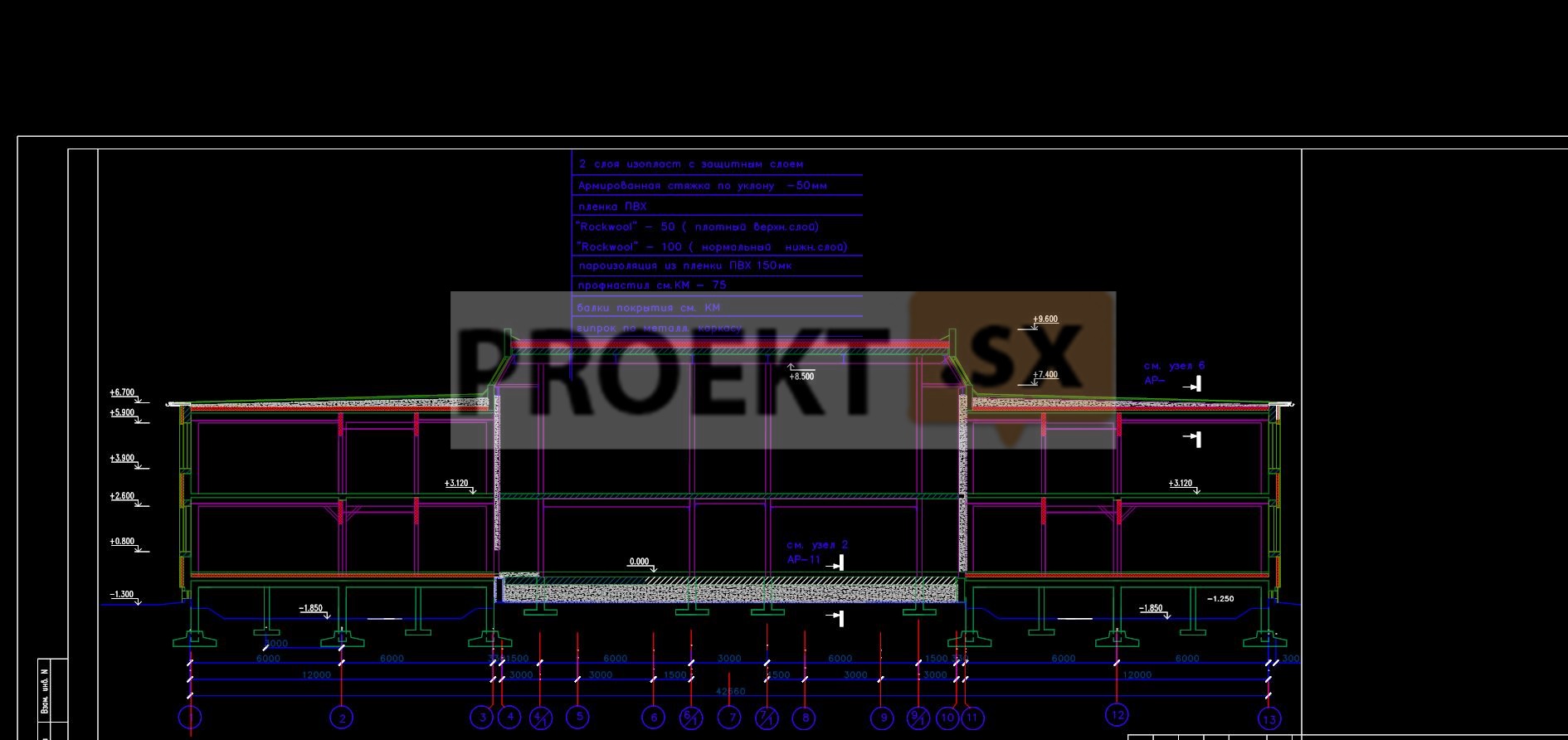

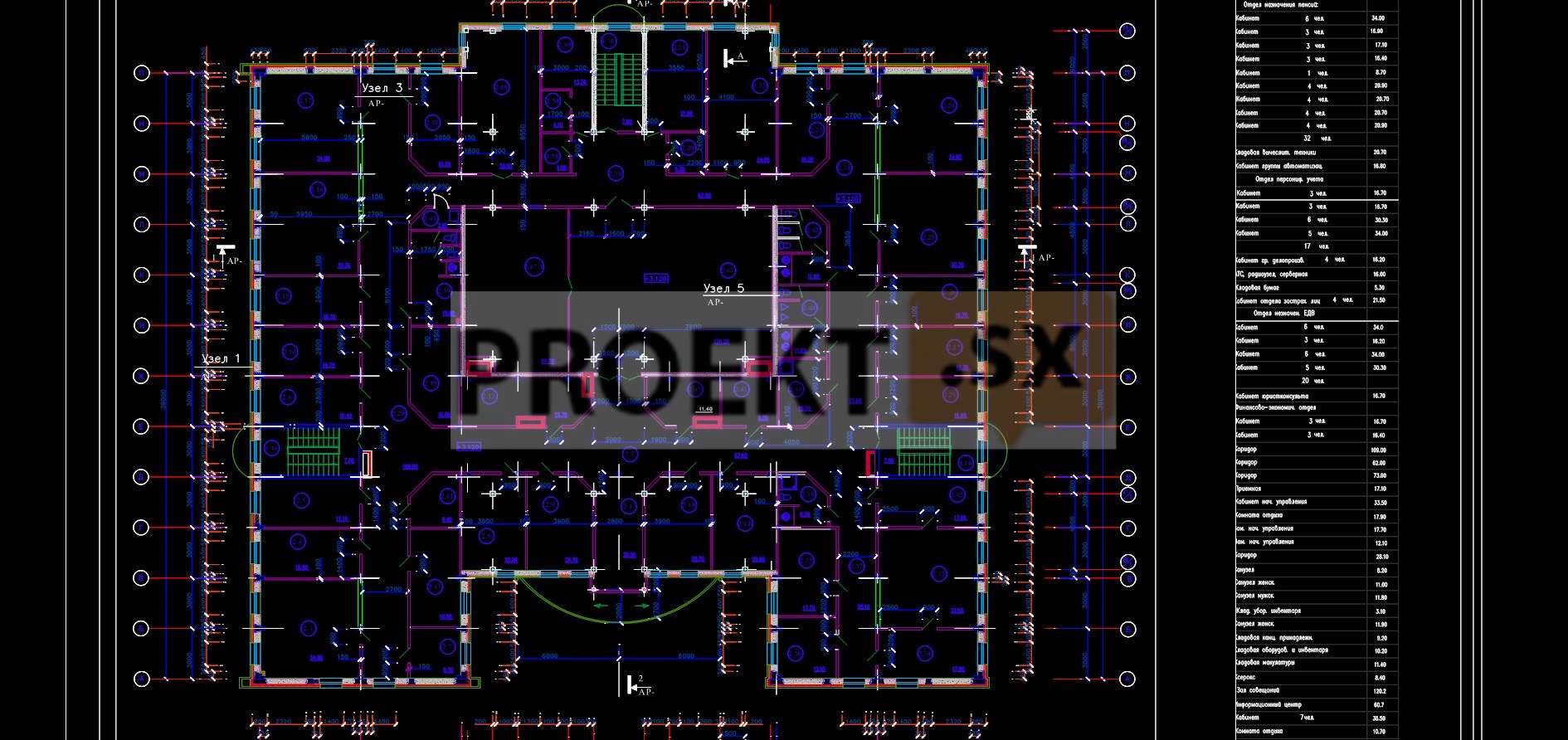

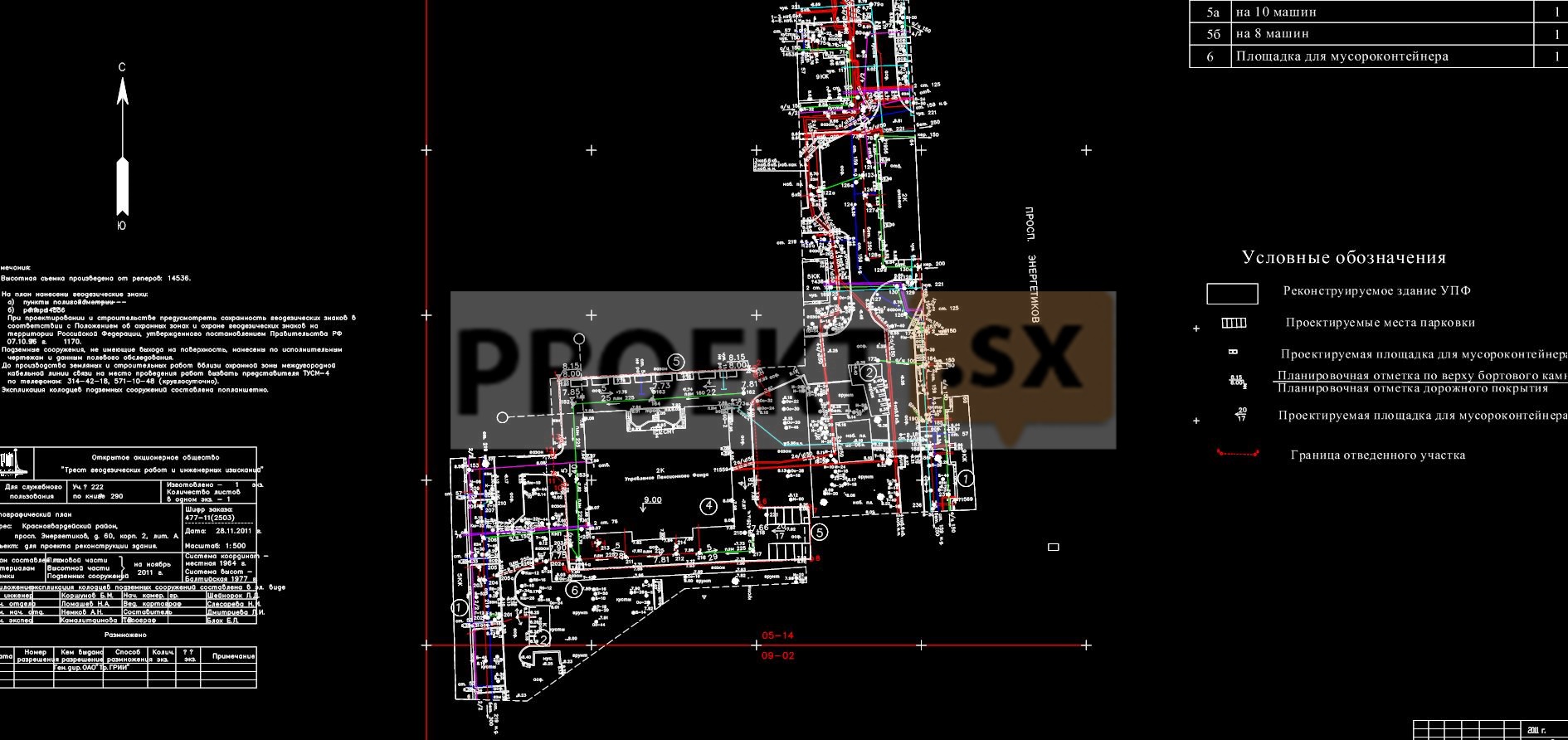

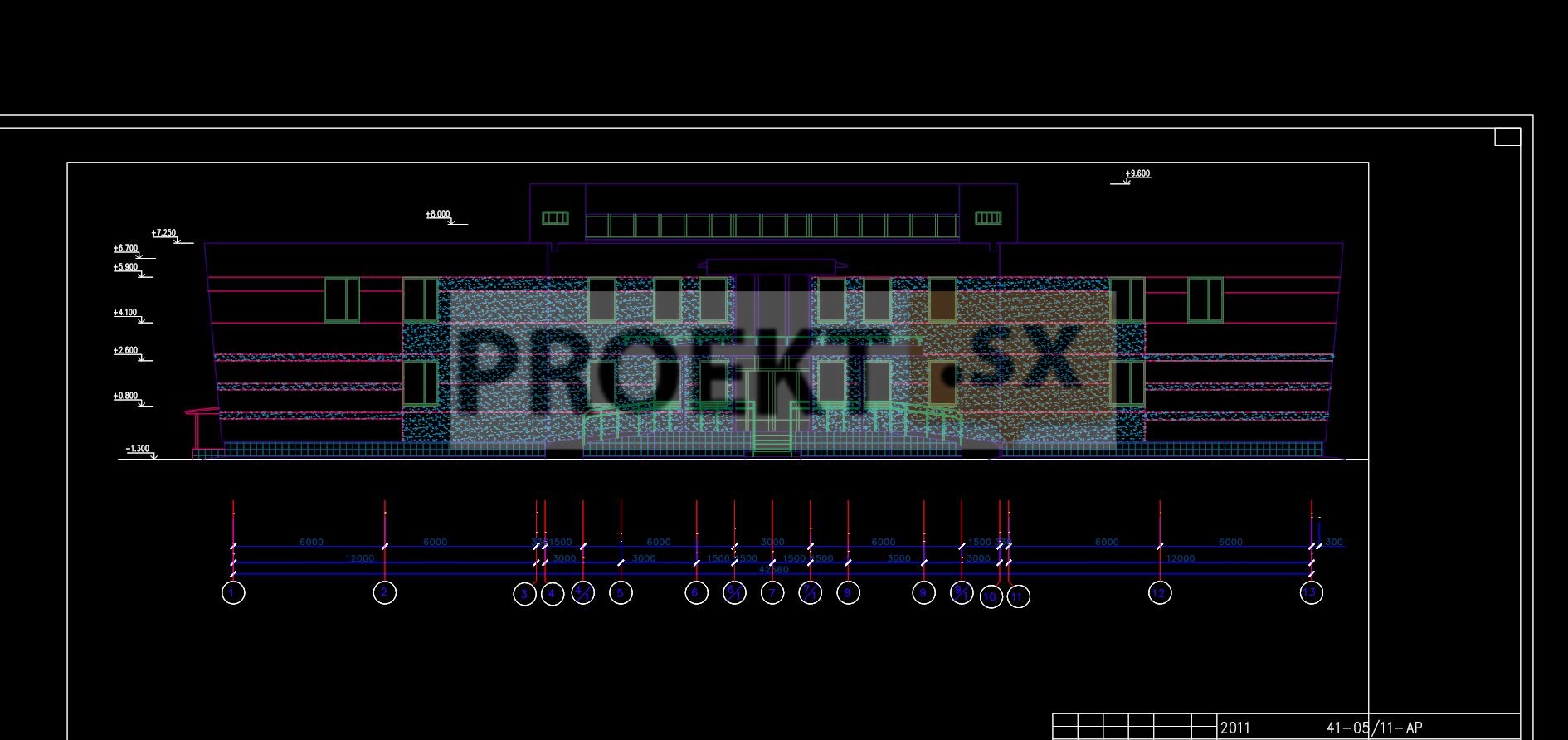

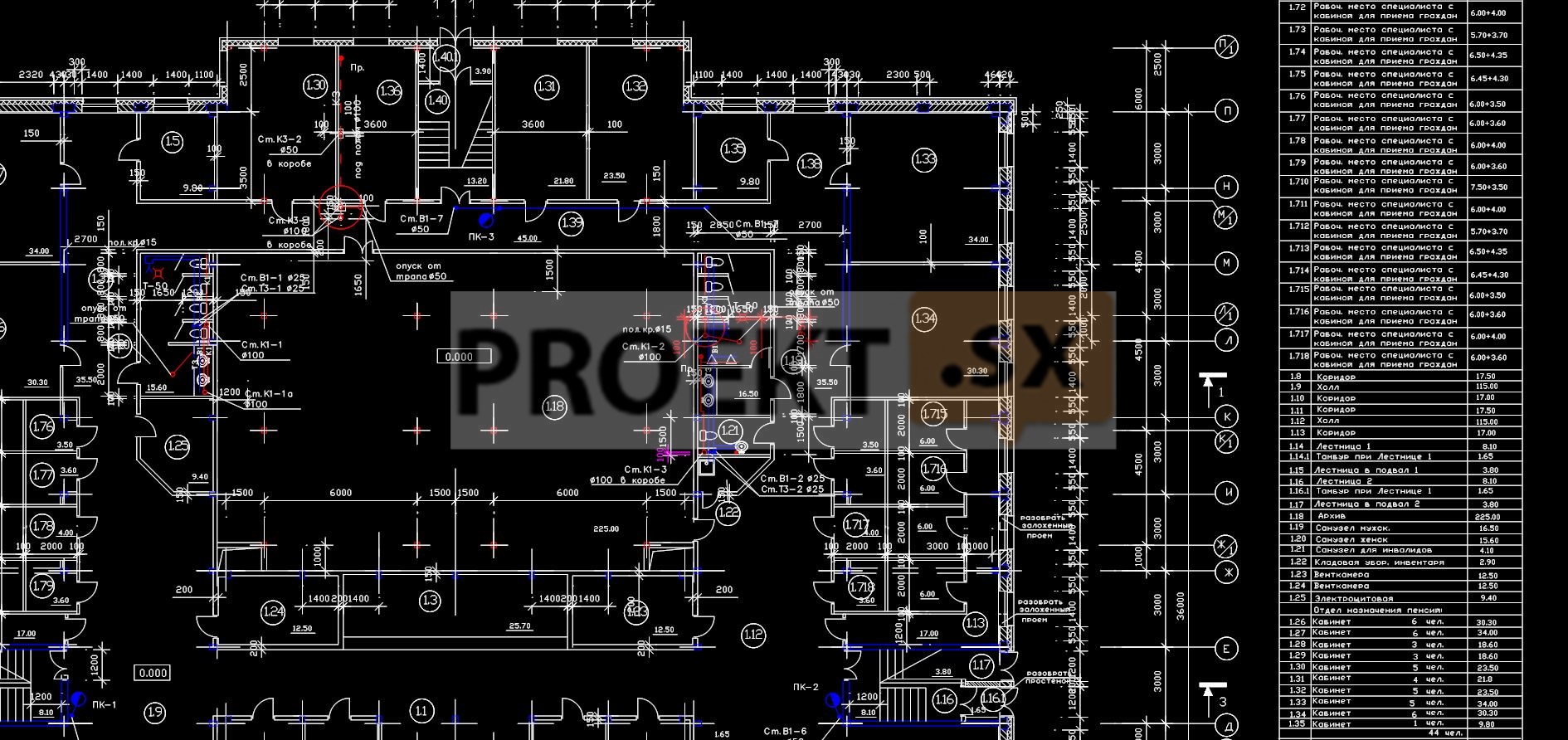

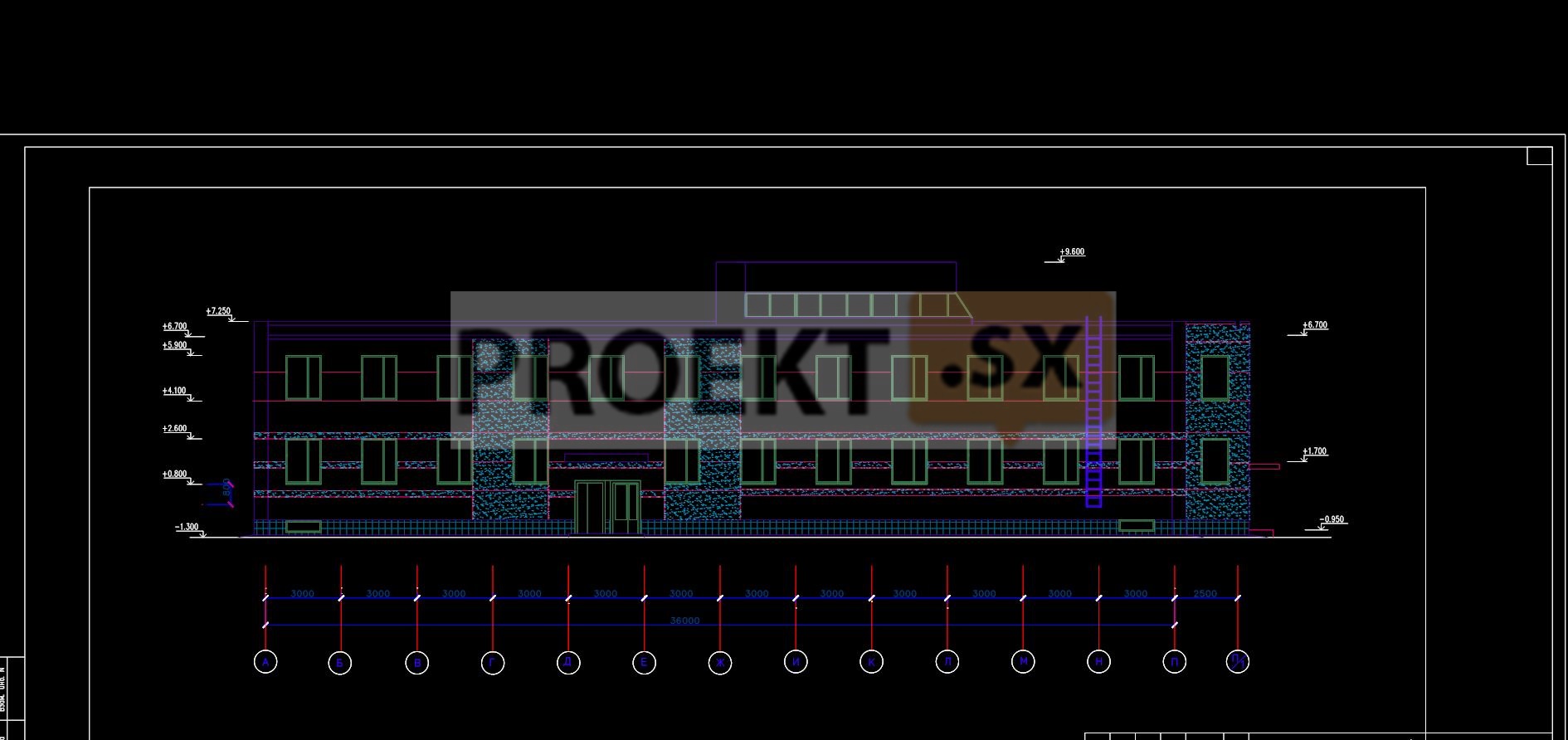

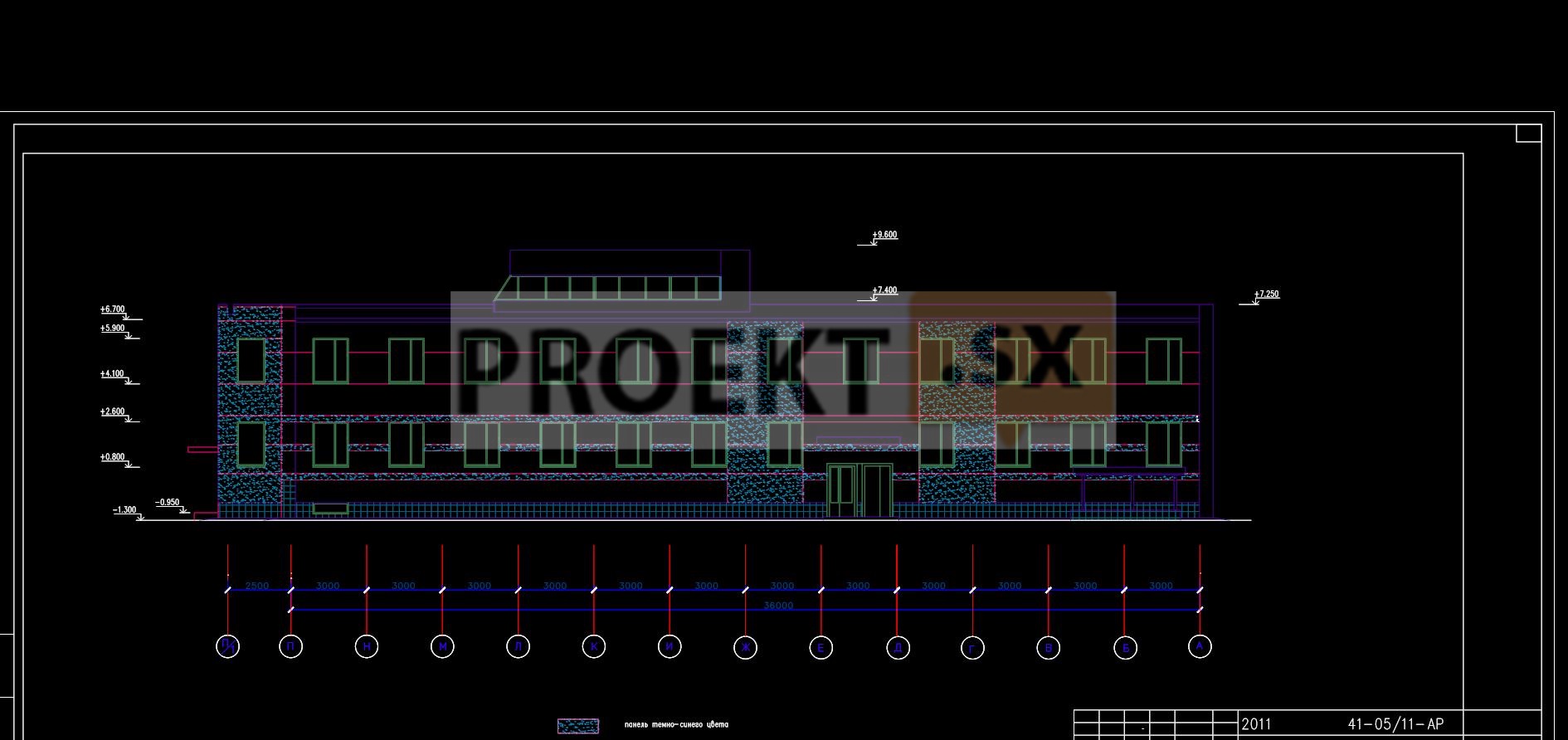

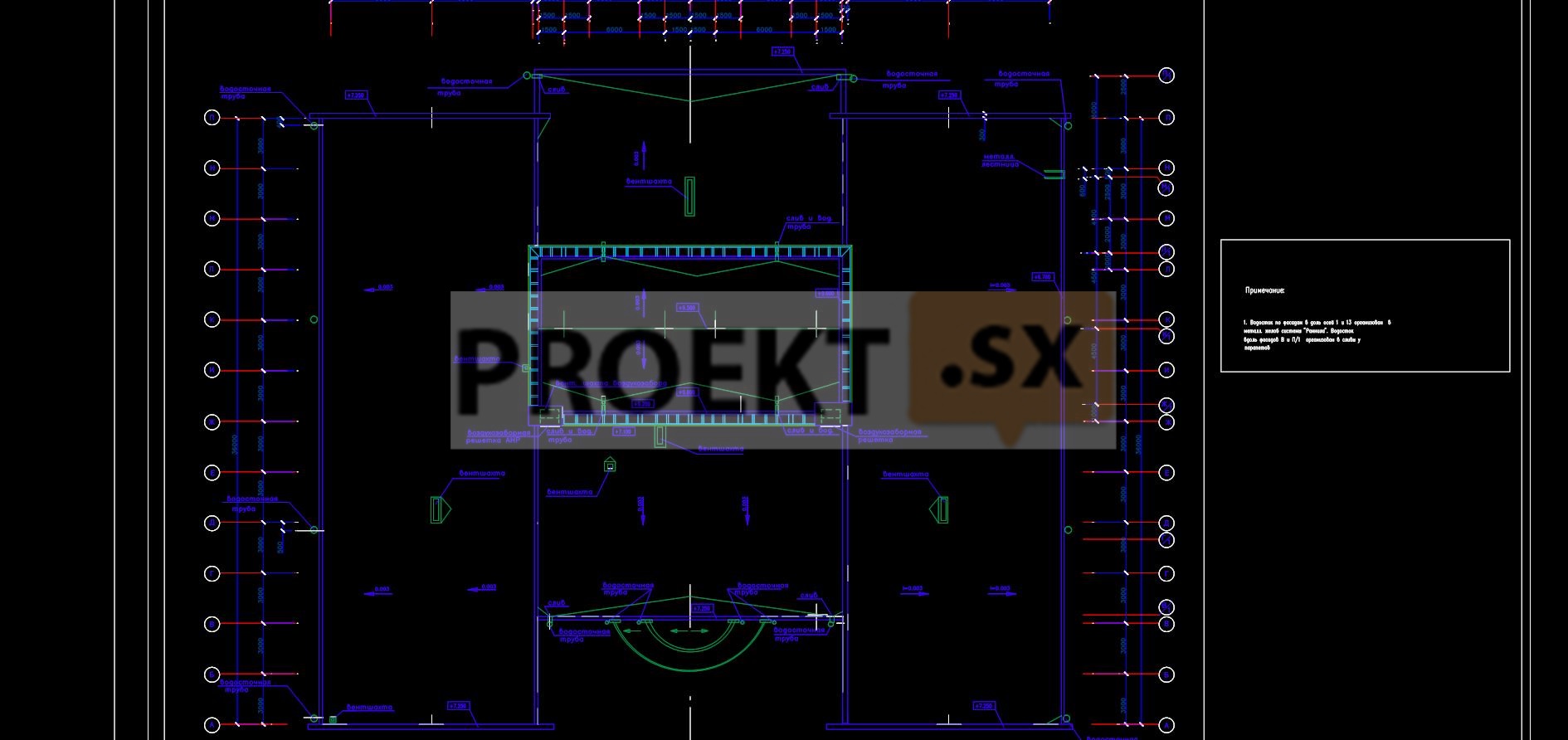

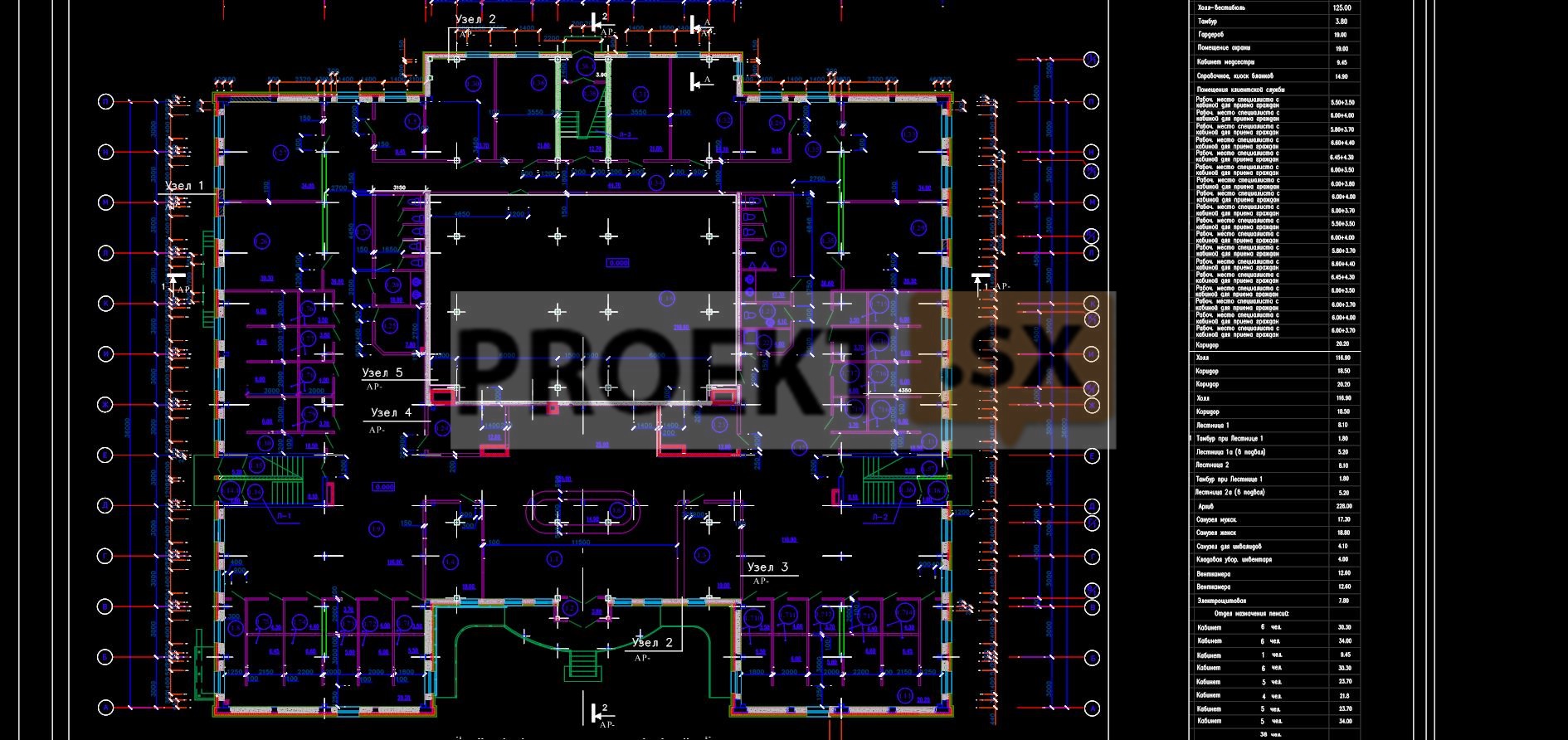

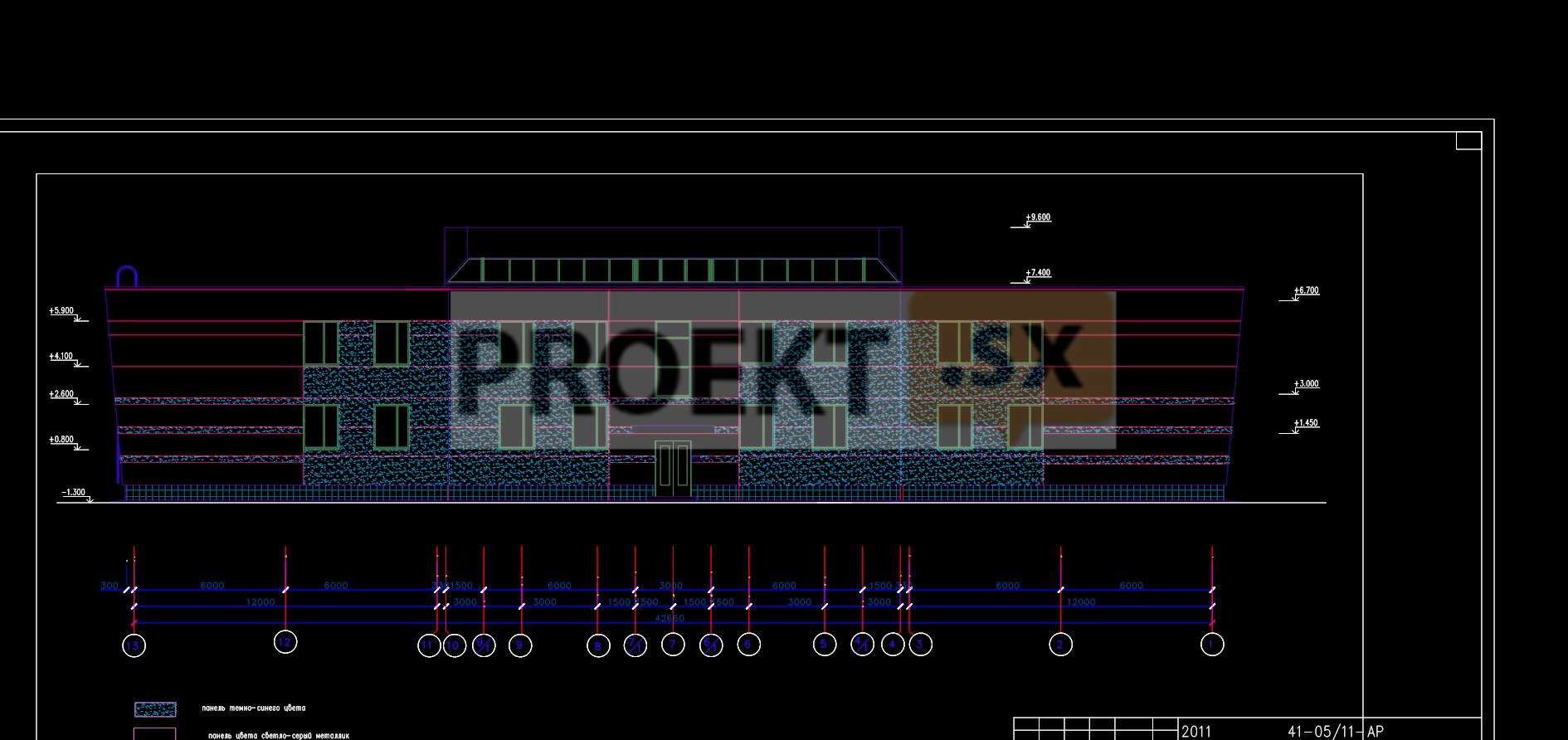

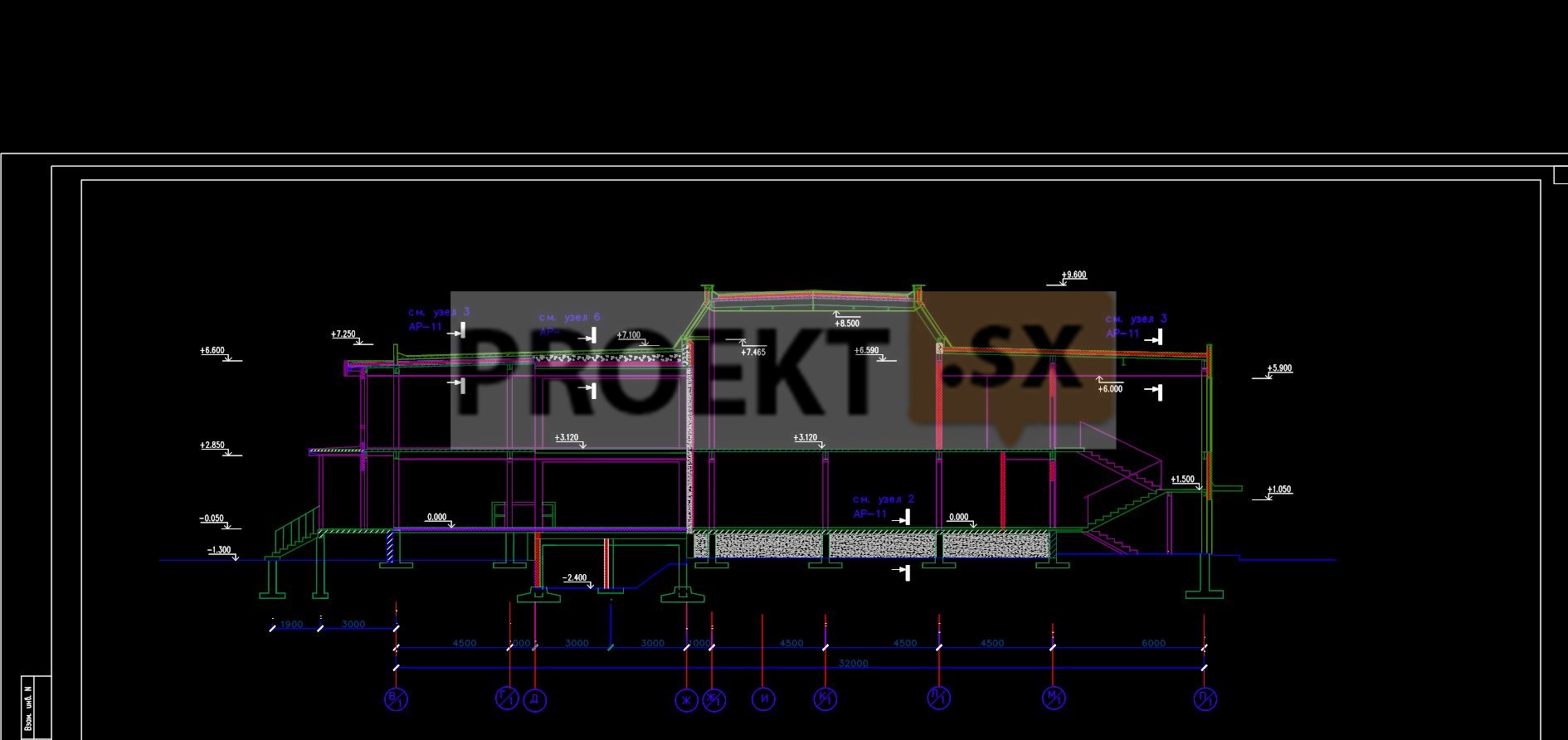

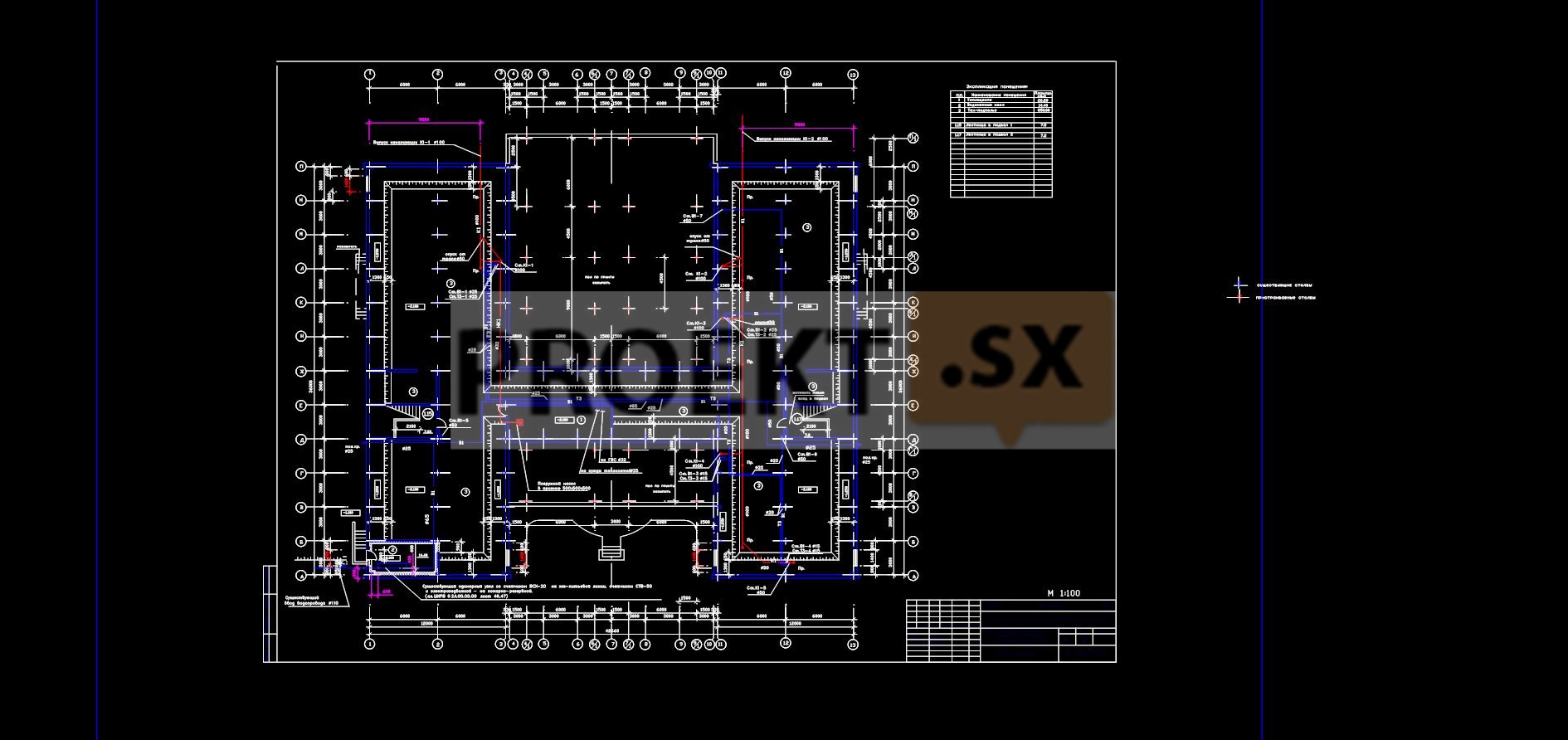

Объемно-планировочное решение. Реконструируемое здание представляет собой Н- образное двух этажное здание, построенное по типовому проекту 2С-04-3 (ясли- сад на 280 мест). Существующий объем здания предполагается реконструировать путем перепланировки существующих помещений и пристройке двух дополнительных объемов, заполняющих внутреннее пространство между выступами здания. С северной стороны пристраивается двухэтажный объем с входной группой помещений на 1 этаже и главным входом в здание. Перед входом устраивается крыльцо с навесом и двумя симметричными пандусами. С южной стороны здания пристраивается объем, включающий помещения архива на 1 этаже и зала совещаний на 48 мест совмещенного с информационным центром на 2 этаже. Планировка реконструируемого здания представляет собой коридорную систему с офисными помещениями. При реконструкции используются две существующие эвакуационные лестницы в осях Д-Е, в пристраиваемом южном объеме проектируется расположение дополнительной эвакуационной лестницы. Существующие и проектируемая лестницы имеют выход непосредственно наружу, над входными дверями устраиваются козырьки. На первом этаже предполагается размещение: входная вестибюльная группа помещений; помещения клиентской службы для приема граждан; архив пенсионного фонда; помещения отдела назначения и пересчета пенсий; технические помещения (венткамеры, электрощитовую и т.п.). На втором этаже предполагается размещение: помещения отдела назначения и перерасчет пенсий; отделы выплаты пенсий, отдел персонифицированного учета, отдел застрахованных лиц, отдел назначения ЕДВ, финансово-экономический отдел, административно-хозяйственный отдел, отдел кадров, группа делопроизводства; кабинеты и приемные заместителей и начальника Пенсионного фонда; комната отдыха персонала. В существующем объеме здания выполняются подготовительные работы: разборка существующего верхнего уровня кровли (рулонный гидроизоляционный ковер, ж/б ребристые плиты); демонтаж наружных стеновых панелей во внутренних пазухах здания; разборка перегородок; разборка крылец, козырьков над входами; демонтаж оконных и дверных блоков; полная или частичная закладка проемов в наружных стенах. Дальнейшие работы включают в себя: по пристраиваемым объемам (монтаж конструктивных блоков с несущими металлическими рамами, монолитными ж/б перекрытиями, и трехслойными наружными стенами, кровля совмещенная с наружным организованным водостоком); в реконструируемом объеме (производится усиление сборных ж/б элементов, утепление существующих наружных стен, утепление перекрытия над техническим подпольем, устройство совмещенной кровли с организованным наружным водостоком). В здании, после выполнения ограждающих конструкций, производится устройство перегородок из гипсокартонных листов по металлическому каркасу, установка металлопластиковых оконных и дверных коробок, устройство фасада по системе вентилируемых фасадов «Краспан» с облицовкой алюминиевыми композитными панелями «АлюкобондА2». Существующие наружные стены с внутренней стороны обшиваются гипсокартонными листами по металлическому каркасу. Цоколь облицовывается плиткой из керамогранита. В качестве утеплителя для существующих наружных и трехслойных вновь проектируемых стен используются минераловатные плиты Rockwool = 100кг/м3, = 0.045Вт/м0С. Кровля совмещенная с гидроизоляционным рулонным ковром из двухслойного наплавляемого материала( Изопласт с защитной гравийной посыпкой) по армированной цементно-песчаной стяжке толщ.70мм. В качестве утеплителя используется Пеноплекс-35 с =0.041 Вт/м0С. Внутренняя отделка. Все открытые металлические конструкции (металлические колонны и ригеля каркаса в пристройках, элементы усиления, косоуры лестничных маршей и т.п.) обшиваются двумя слоями гипсокартонных листов ГКЛО. Перегородки и стены рабочих кабинетов обшиваются панелями «Випрок» до высоты 1.5м, выше оклейка обоями под покраску. Стены коридоров и холлов обшиваются панелями «Випрок» до высоты 1.5м, выше окрашиваются водоэмульсионными красками, в подсобных и технических помещениях производится окраска стен водоэмульсионными красками. В санузлах стены на всю высоту облицовываются керамической плиткой. В рабочих кабинетах, холлах и коридорах выполняются подшивные потолки из плит Armstrong по металлическому каркасу, в санузлах и технических помещениях потолки окрашиваются водоэмульсионными красками. Полы в помещениях руководящего состава из ламинированных щитов, в рабочих помещениях, холлах и коридорах – линолеумные. В лестничных клетках на путях эвакуации стены и потолок окрашиваются органо-силикатными красками, полы из керамогранита с нескользящей поверхностью. В помещениях вентиляционных камер предусматривается устройство «плавающих» полов. За относительную отметку 0.000 принята отметка чистого пола 1-го этажа соответствующая абсолютной отметке 7.900. Реконструируемое здание относится ко II степени огнестойкости. Степень долговечности II. Степень ответственности II.

Конструктивные и объемно-планировочные решения

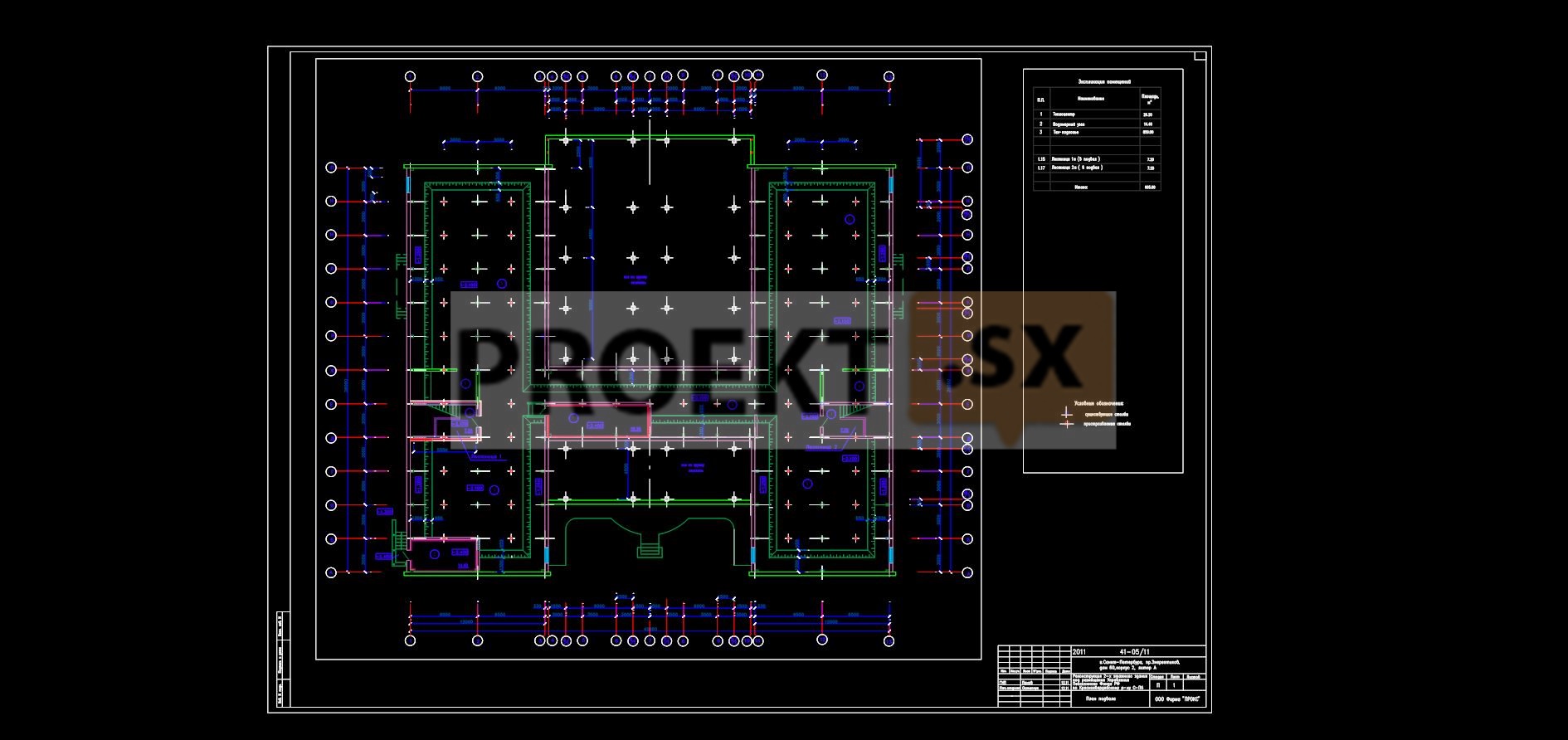

В соответствии с техническим заключением по обследованию существующих конструкций, существующее здание детского сада построено в 1967 году. На момент проведения обследования здание не эксплуатировалось. Конструктивная схема здания – полный рамно-связевый каркас. Наружные стены – навесные стеновые панели из керамзитобетона толщиной 300 мм. Состояние наружных ограждающих стен признано удовлетворительным. Внутренние несущие стены – диафрагмы жесткости - сборные железобетонные панели толщиной 150 мм, 130 мм, 170 мм, 250 мм. Материал диафрагм жесткости – бетон класса В22, состояние признано работоспособным. Внутренние ненесущие стены – из кирпича толщиной 120 мм, гипсобетонных блоков и деревянные. Состояние перегородок признано удовлетворительным. Колонны каркаса - сборные железобетонные - установлены с шагом 3.0 м в поперечном направлении и с шагом 6.3 м в продольном направлении. Сечение колонн 250х300 мм. В ходе обследования неразрушающими методами определен класс бетона В22. Существенных повреждений в колоннах каркаса не выявлено. Состояние колонн признано ограниченно работоспособным. Ригели каркаса – сборные железобетонные – одно- и двухпролетные, сечением 250х350(h) мм. В поперечном направлении, за счет жесткого узла сопряжения ригелей с колоннами, образованы рамы. Для ригелей перекрытия над подвалом определен класс бетона В20, для ригелей перекрытий над первым и вторым этажами класс бетона – В22. Техническое состояние ригелей каркаса признано удовлетворительным. Перекрытия – сборные железобетонные плиты пролетом 6.0 м, которые укладываются непосредственно на верх ригелей перекрытия. Толщина плит перекрытия над подвалом составляет 120 мм, над первым этажом – 100 мм. Техническое состояние плит перекрытий признано ограниченно работоспособным, требуется проведение ремонтных работ. Несущие конструкции кровли – плиты покрытия, которые укладываются на верх ригелей каркаса. Толщина плит покрытия 100 мм, техническое состояние признано работоспособным. Фундаменты – сборные железобетонные, отдельно стоящие столбчатые под колонны каркаса. Глубина заложения от уровня дневной поверхности составляет 1.65 м. Техническое состояние фундаментов признано удовлетворительным. В соответствии с заключением об инженерно-геологических и гидрогеологических условиях участка, основанием фундаментов является грунт ИГЭ-1 (супеси пылеватые желтовато-серые, с гнездами песка, пластичные), который обладает следующими характеристиками: ρn=2.01 т/м3; е=0.655; Il=0.50; сn=16 кг/см2; n=17о; Е=100 кг/см2. Максимальное положение уровня грунтовых вод следует ожидать в периоды обильного снеготаяния и выпадения осадков вблизи дневной поверхности на абсолютной отметке +8.00. Грунтовые воды по отношению к бетону нормальной проницаемости неагрессивны. Выполнен поверочный расчет существующих конструкций. Среднее давление на грунт основания – 1.84 кг/см2, расчетное сопротивления грунта основания – 2.38 кг/см2. Дополнительная расчетная осадка после реконструкции – 0.49 мм, что не превышает предельно допустимых значений. Несущая способность основания фундаментов достаточна для восприятия проектных нагрузок. Несущая способность фундаментов, колонн достаточна для восприятия проектных нагрузок. Несущая способность ригелей перекрытий недостаточна для восприятия проектных нагрузок, требуется выполнение усиления. Несущая способность плит перекрытия обеспечена, требуется выполнить работы по восстановлению защитного слоя бетона для нижней рабочей арматуры. Проектом реконструкции предусмотрено демонтаж ограждающих стеновых панелей в осях «4»-«10» вдоль оси «Д». Проектом предусмотрено усиление ригелей перекрытия над подвалом и 1 этажами. Усиление сборных железобетонных ригелей выполняется стальными элементами. Проектом реконструкции предусмотрено устройство новой лестничной клетки: лестничные марши – сборные железобетонные ступени из бетона класса В15 по стальным косоурам из швеллеров по ГОСТ 8240-97 из стали С235; площадки – монолитные железобетонные из бетона класса В20. Проектом предусмотрено устройство нового крыльца, примыкающего к помещениям в осях «4»-«10» - «Д»-«Ж». Материал конструкций крыльца – монолитный железобетон. Бетон класса В15, W6, F100. Фундаменты нового крыльца – ленточные. Плита крыльца – монолитная железобетонная толщиной 120 мм из бетона класса В25, W6, F100. Проектом предусмотрено устройство двухэтажной пристройки. Конструктивная схема пристройки – полный металлический каркас. Основной шаг колонн каркаса 6.0х6.0 м. Колонны – трубы квадратного сечения по ГОСТ 30245-2003 из стали С245. Перекрытия – монолитные железобетонные из бетона класса В20 толщиной 105 мм в несъемной опалубке из профилированного настила марки Н75-750-0.8 по ГОСТ 24045-94. Профилированный настил укладывается по стальным балкам из двутавров по ГОСТ 8239-89 из стали С245. Фундаменты пристройки – монолитные железобетонные столбчатые на естественном основании под колонны каркаса из бетона класса В15, W4, F50. Основанием фундаментов является грунт ИГЭ-1 (супеси пылеватые желтовато-серые, с гнездами песка, пластичные), который обладает следующими характеристиками: ρn=2.01 т/м3; е=0.655; Il=0.50; сn=16 кг/см2; n=17о; Е=100 кг/см2. Требуемая огнестойкость металлических конструкций обеспечивается нанесением специальных огнезащитных составов. Пространственная жесткость и устойчивость конструкций каркаса пристройки обеспечивается совместной работой колонн, жестко защемленных в фундаменте, и жестких дисков перекрытия и покрытия. Наружные ограждающие стены пристройки – ненесущие, толщиной 300 мм из газобетона марки D400 класса В2.5. Ограждающие стены утепляются минераловатными плитами толщиной 150 мм, с последующим устройством системы вентилируемого фасада КРАСПАН (техническое свидетельство № ТС-2287-80). Относительная отметка 0.000 соответствует абсолютной отметке +9.00. Существующие здания не попадают в 30-метровую зону влияния проектируемой реконструкции. Срок эксплуатации несущих конструкций и ограждающих наружных стен – не менее 50 лет.
