Объёмно-пространственное решение

Здание ДДУ имеет прямоугольную конфигурацию и представляет собой двух- трехэтажный объем с четырехчастным делением главного фасада. Расположение здания на генплане, его объемно-планировочное решение разработаны исходя из проекта застройки квартала, условий инсоляции и освещенности помещений, ограничений в использовании территории. Этажность здания принята в соответствии с Проектом планировки квартала 20 и составляет 3 этажа. Здание имеет развитую пластику фасада с выделением объемов групповых помещений. Главным, симметричным фасадом здание раскрыто на юго-запад, в сторону основных групповых площадок. Трехэтажный объем, созданный из групповых ячеек ДДУ, плавно перетекает в двухэтажный, в котором расположены залы и вспомогательные помещения. Вся горизонтальная композиция перерезана вертикальными доминантами – лестничными клетками. ДДУ запроектировано на 12 групп и рассчитано на пребывание в нем 220 детей. Главный фасад здания разделен лестничными клетками на четыре равных трехэтажных объема, в каждом из которых расположены групповые ячейки. Основные помещения здания ориентированы на юго-запад, что позволяет достичь оптимальной освещенности и обеспечить нормативную инсоляцию.

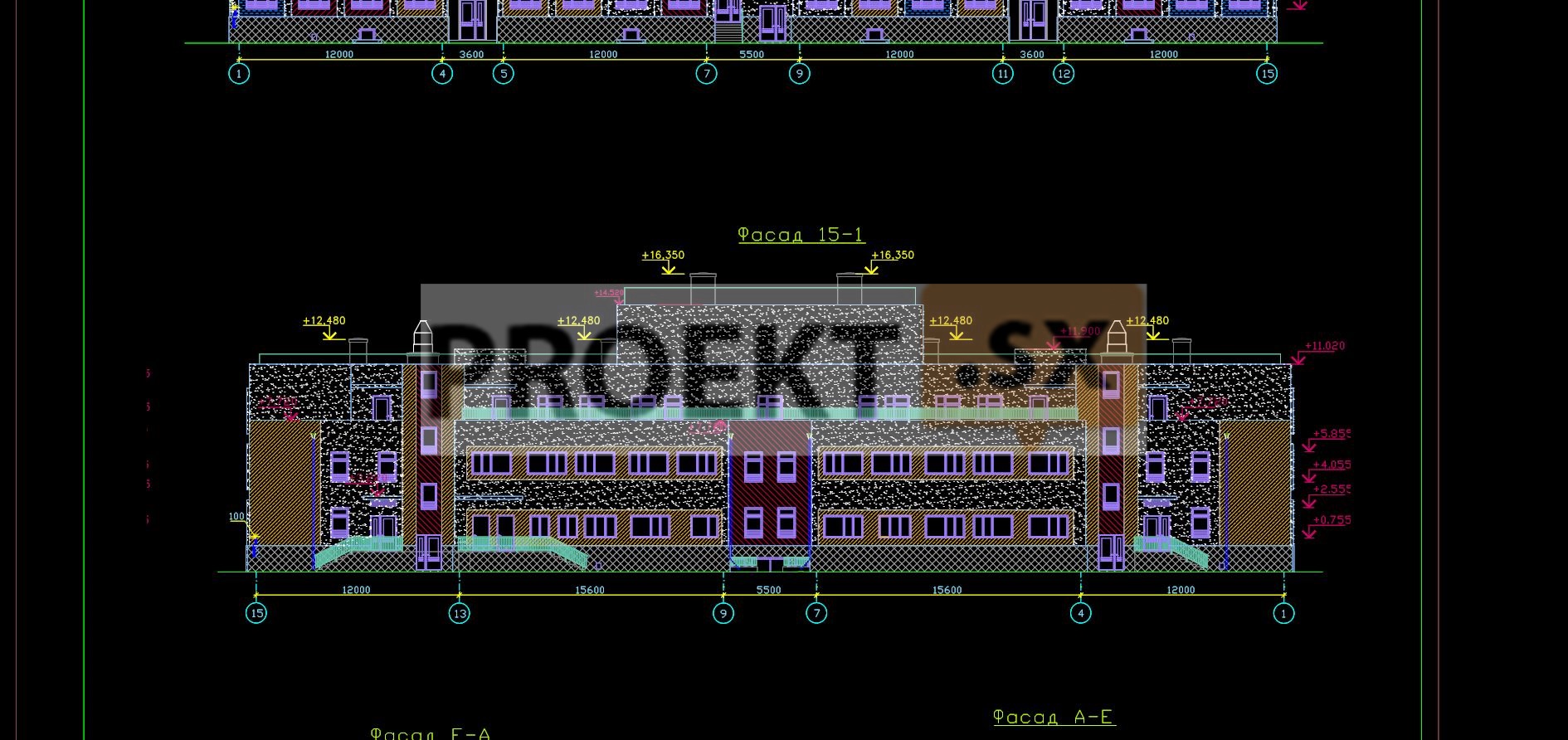

Решение фасадов

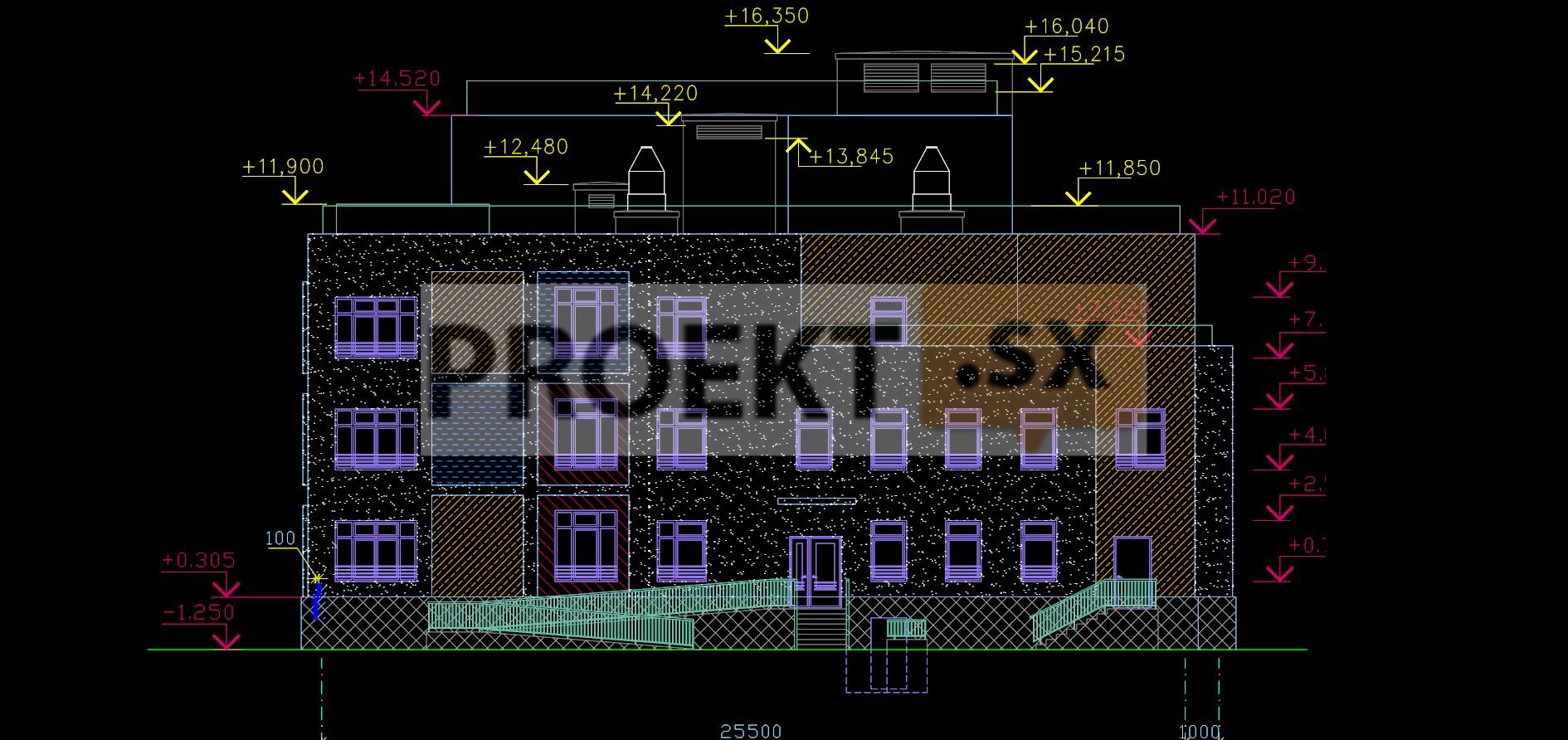

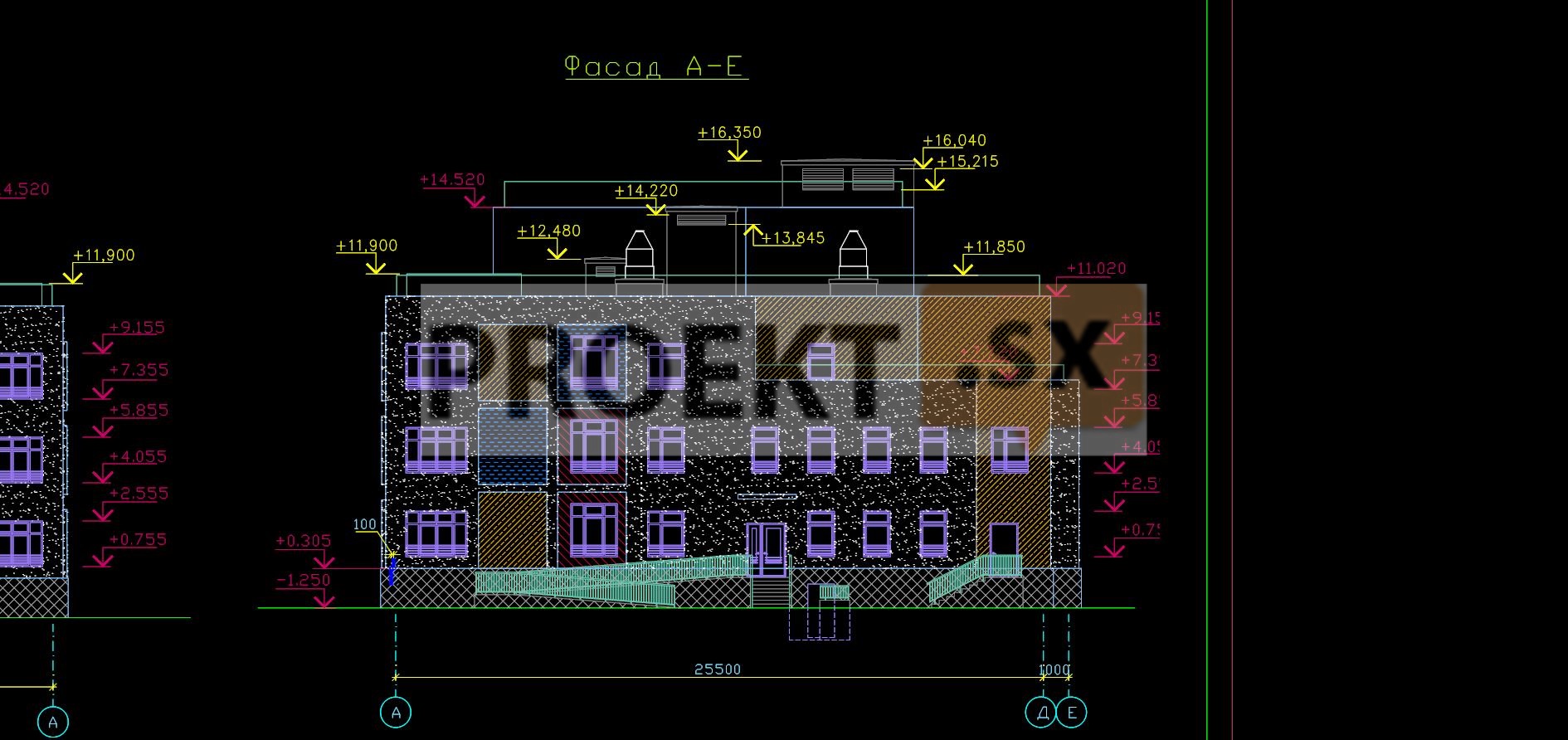

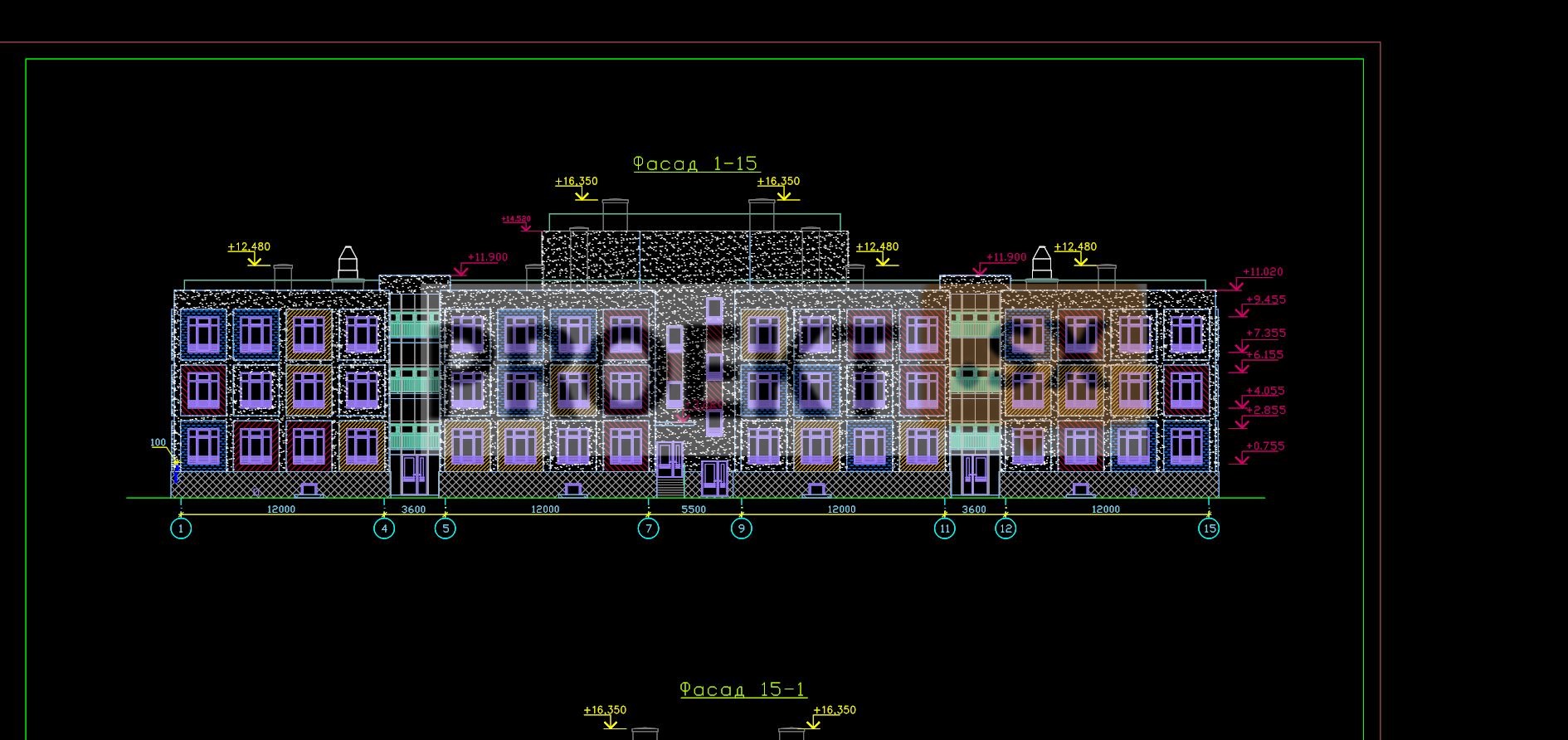

Решение фасадов определено объёмно-пространственным решением. Наружные стены выполнены из кирпича с наружным утеплением и вентилируемой воздушной прослойкой. Стены подвала выполнены из трехслойной конструкции – монолитная железобетонная стена, утеплитель, защитная стенка из бетона. Облицовка - керамическая плитка. Фасадные панели окрашены в светло-охристый цвет с выделением элементов декоративной отделки окон в яркие цвета (синий, желтый и красный). Элементы благоустройства (навесы) окрашены в яркие зеленый и красный цвета. Переплеты окон, ограждающие конструкции на окнах окрашены в белый цвет.

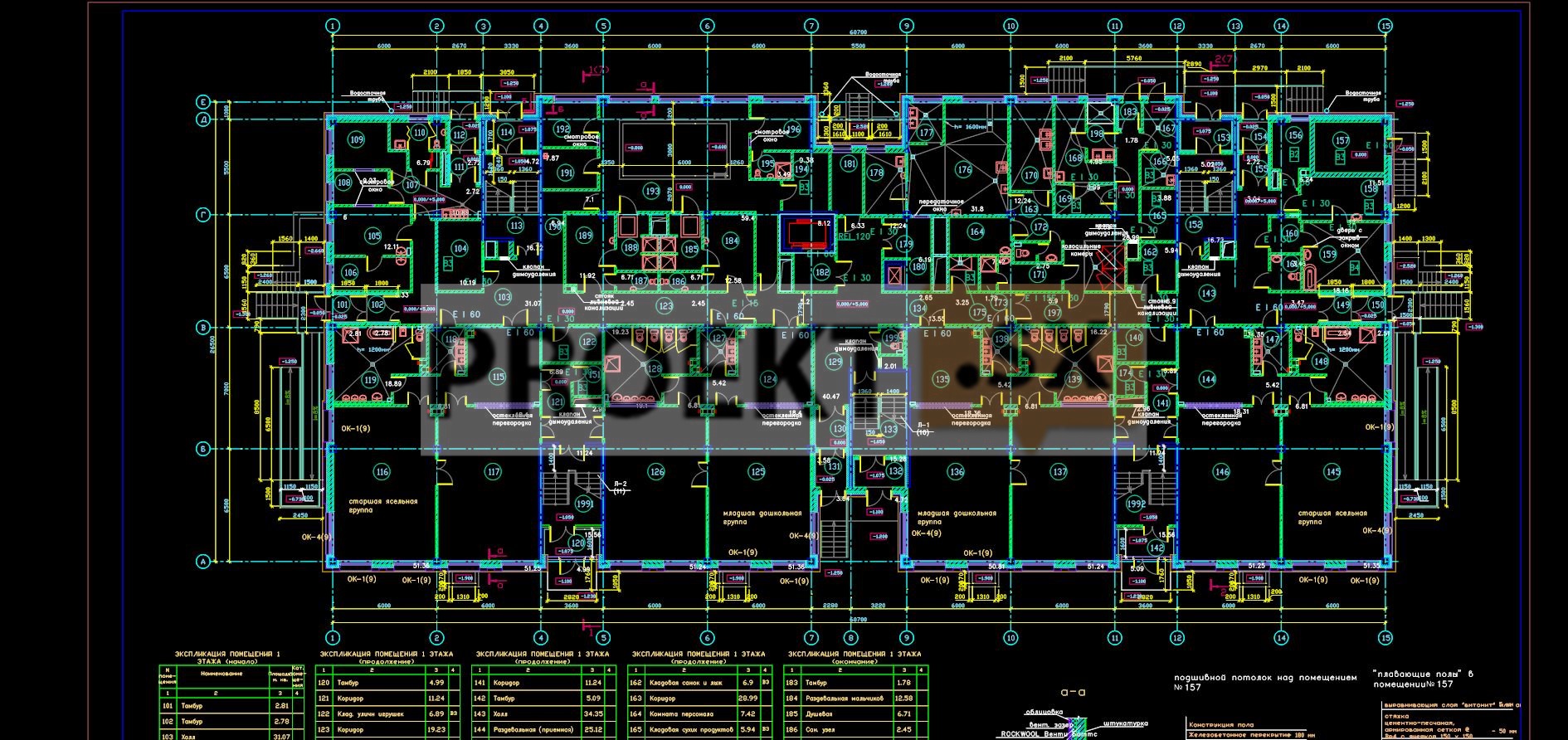

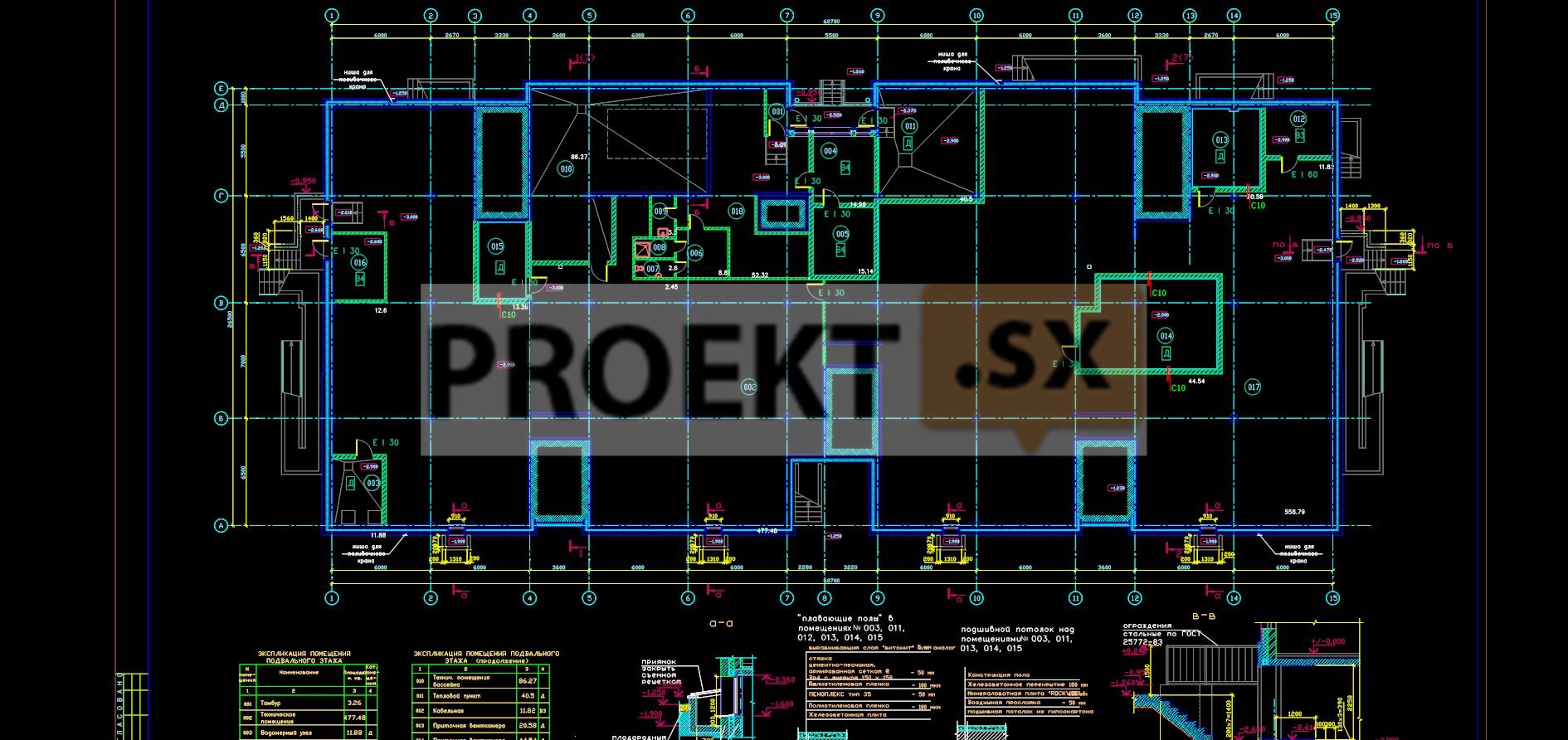

Планировочные решения

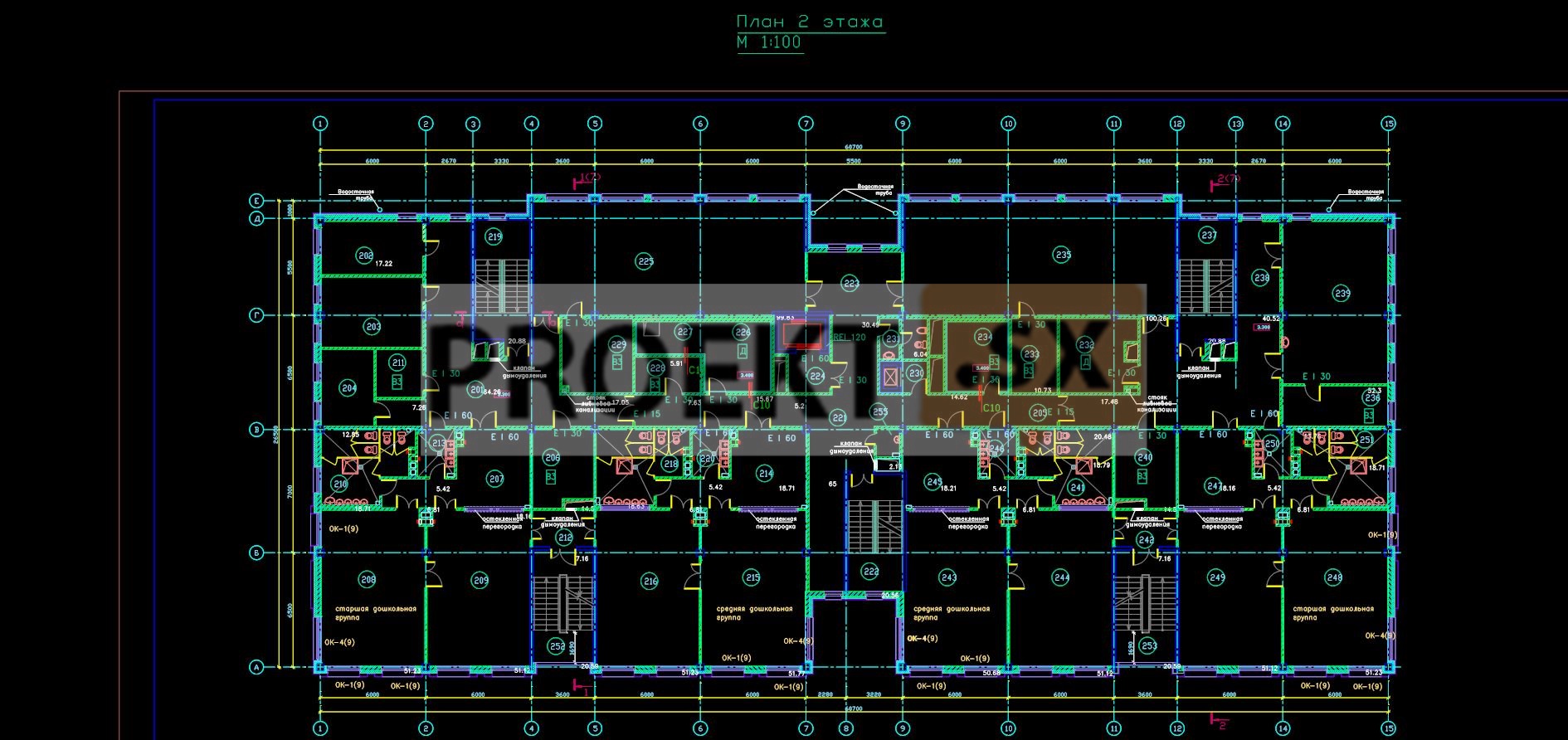

В ДДУ запроектировано 12 разновозрастных групп. На первом этаже расположены две ясельные групповые ячейки, две ячейки детей младшего дошкольного возраста, пищеблок, медицинский блок, бассейн, постирочная, кабинет завхоза и комната персонала. Первый этаж имеет три основных соединенных коридорами входа, два из которых оборудованы пандусами с уклоном 8%. Групповые ячейки состоят из раздевальной, групповой (игровой), спальни и туалетной. Каждая из групповых ячеек имеет дополнительный эвакуационный выход на наружную открытую лестницу. Пищеблок, медицинский блок и вспомогательные помещения (постирочная, комната персонала) оборудованы самостоятельными входами. Медицинский блок включает в себя медицинский кабинет, процедурную, приёмную изолятора, 2 палаты, туалет и помещение для приготовления дезинфицирующих средств. Пищеблок состоит из загрузочной; горячего, холодного, мясо-рыбного и овощного цехов, кладовой овощей, кладовой сухих продуктов, тарной, моечной кухонной посуды и гардероба для персонала. В постирочной запроектированы стиральная, гладильная, шлюз для грязного белья и кладовая для чистого белья. Помещения бассейна включают в себя две раздевальные с душем и санузлами, узел управления бассейном, кабинет медсестры, комната тренера и инвентарную. Ванна бассейна имеет глубину 0,6-0,8 м и размеры 3х6. На втором этаже (отм.+3,30) – четыре групповые ячейки (по две группы для детей старшего и среднего дошкольного возраста), гимнастический и музыкальный залы, кружок краеведения, кабинет заведующей, методический кабинет и комната преподавателей. На третьем этаже (отм.+6,60) – четыре групповые ячейки: (группа для детей старшего дошкольного возраста и три подготовительные группы), кабинеты кружковых занятий. Все этажи соединены тремя лестничными клетками типа Л1, двумя наружными открытыми лестницами, лифтом грузоподъемностью 630 кг. и грузовым лифтом для доставки готовых блюд грузоподъемностью 100к г. В подвале размещаются столярная мастерская, гардероб для ремонтных рабочих, кладовая для люминесцентных ламп и технические помещения. Вход в основные помещения подвала осуществляется через два рассредоточенных выхода. Помещение теплового пункта, кладовой для люминесцентных ламп оборудованы отдельными выходами.

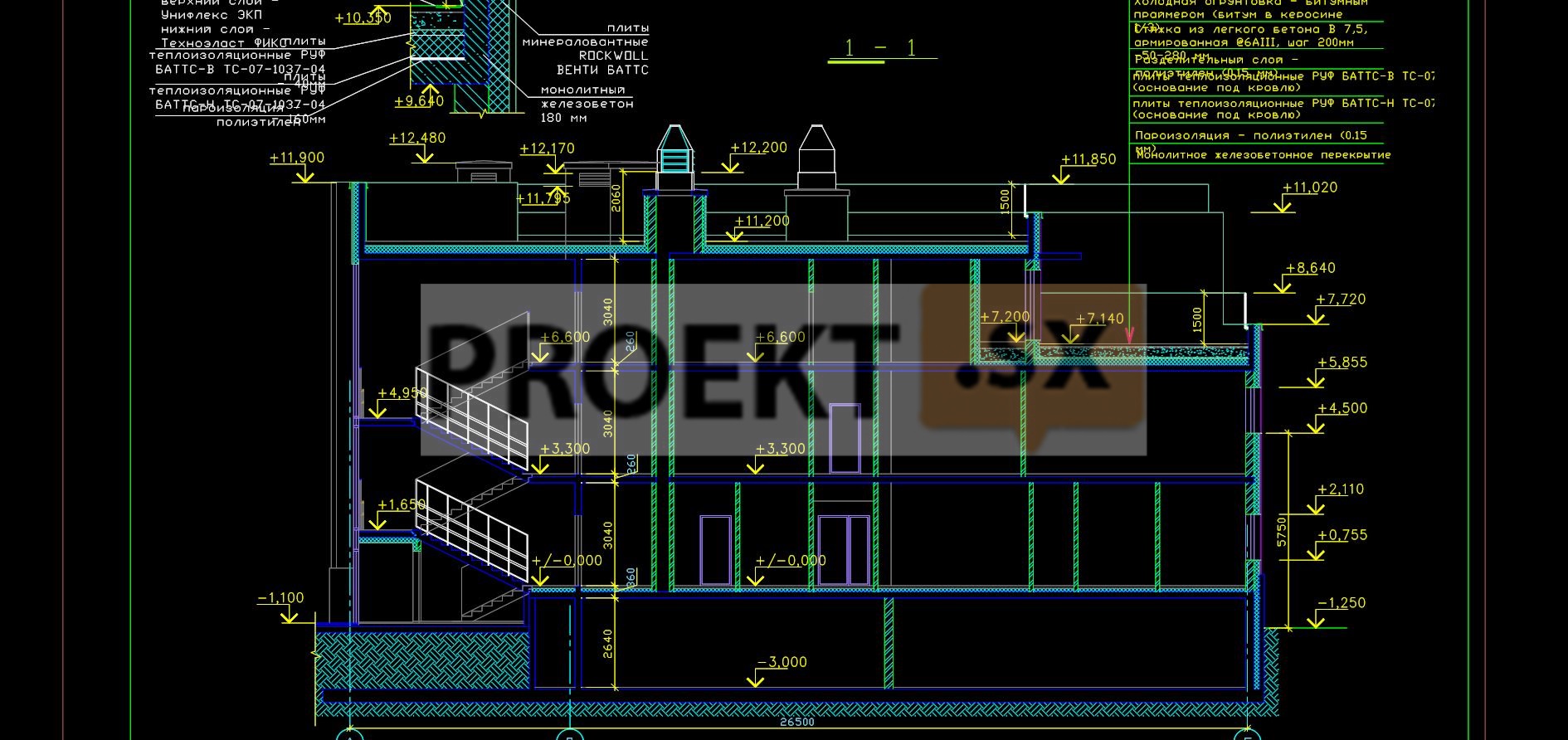

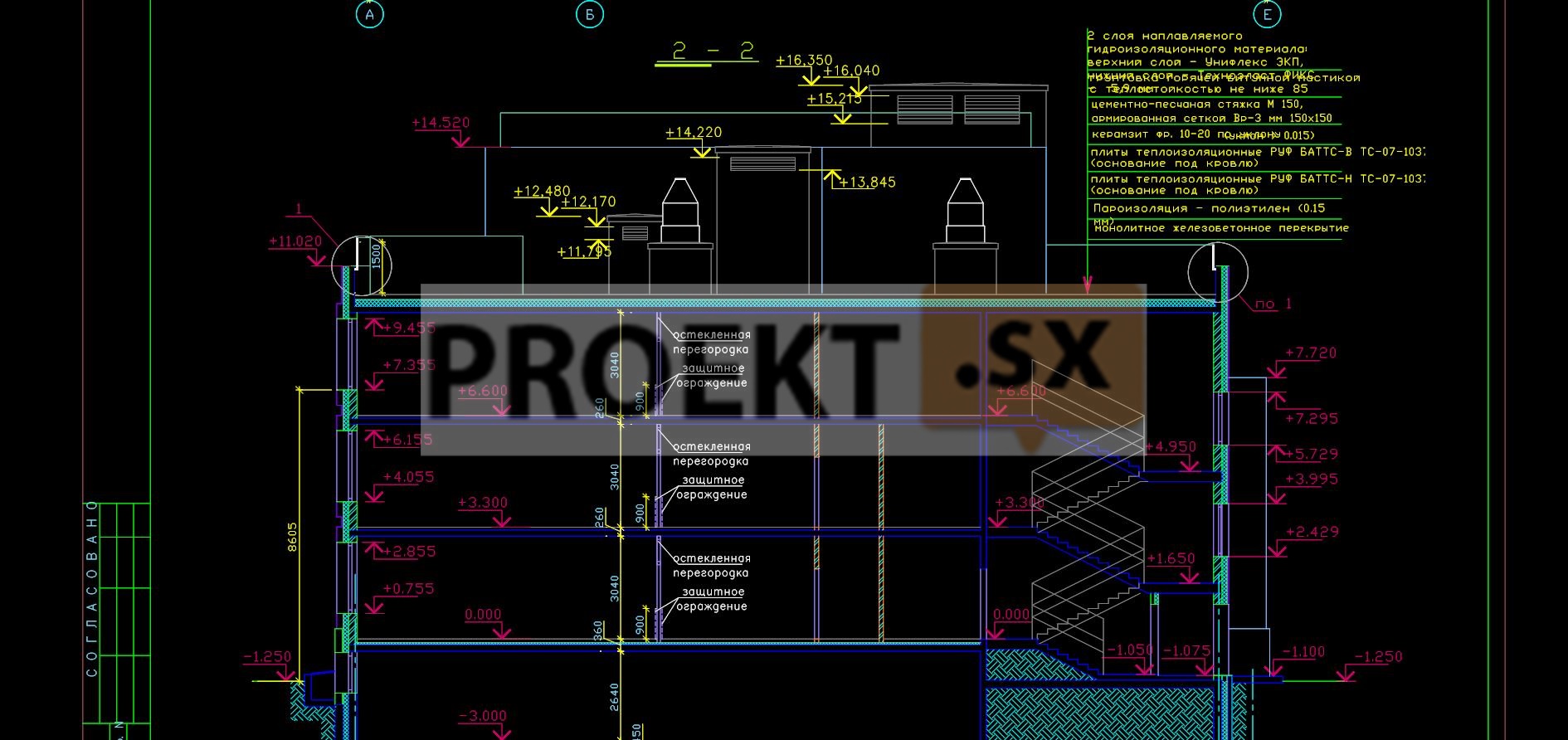

Объемно-планировочные решения

Здание запроектировано высотой 8,70 м от отметки проезда до низа оконного проема верхнего этажа (3 этажей). Ширина коридоров на путях эвакуации не менее 1,4 м. Помещения пищеблока отделен от основного здания перегородками и перекрытиями, имеющими соответствующий предел огнестойкости. Двери кладовых, гладильной, электрощитовой, вентиляционных камер имеют предел огнестойкости не менее EI30. Из каждой групповой ячейки на втором и третьем этажах запроектированы рассредоточенные выходы на две лестничные клетки. Коридоры, соединяющие лестничные клетки, разделены противопожарными дверями 3-го типа. Входные двери групповых ячеек выполнены с уплотнением в притворах. Помещения оборудованы пожарной и охранной сигнализацией. Площадь этажа в пределах пожарного отсека не превышает 4000 м2. В соответствии с требованием СНиП 21-01-97* для эвакуации с этажей предусмотрены три эвакуационной лестнице типа Л1. Ширина марша не менее1,35 м, уклон маршей 1:2. Отделка лестничных клеток отвечает требованиям СНиП 21-01-97*.

Кровля

На кровле здания предусматриваются следующие противопожарные мероприятия в соответствии со СНиП 21-01-97*: - кровля имеет защитный слой, - парапеты имеют высоту не менее 1,2 м от уровня кровли, - на перепадах высот кровли более 1,0 м устанавливаются пожарные лестницы-стремянки, - выходы на кровлю предусмотрены на двухэтажную часть здания из коридора 2-го этажа; на трехэтажную часть здания из 2-х внутренних лестничных клеток и двух наружных лестничных клеток, с расстоянием между ними менее 100 м. Выходы на кровлю осуществляются через противопожарные двери.

Конструктивная схема здания

Здание детского дошкольного учреждения 3 этажное с цокольным этажом . Здание запроектировано с несущим монолитным железобетонным каркасом, состоящим из колонн сечением 400х400мм , стен (диафрагм) лестничных клеток толщиной 180 мм и междуэтажных перекрытий толщиной 180 мм, Пространственная жесткость и устойчивость здания обеспечивается совместной работой колон каркаса и стен (диафрагм) , объединенных дисками перекрытий. Расчет несущих конструкций здания выполнен на программном комплексе SCAD версии 11.1 в упругой стадии. Нелинейная работа элементов учтена путем понижения их жесткостей с помощью условных обобщенных коэффициентов согласно п.п. 6.2.5 и 6.2.6 СП 52-103-2007. В дальнейшем, на стадии «Р», будет выполнен расчет по уточненным значениям жесткостей элементов, определенных с учетом армирования, образования трещин и развития неупругих деформаций в бетоне.

Фундаменты

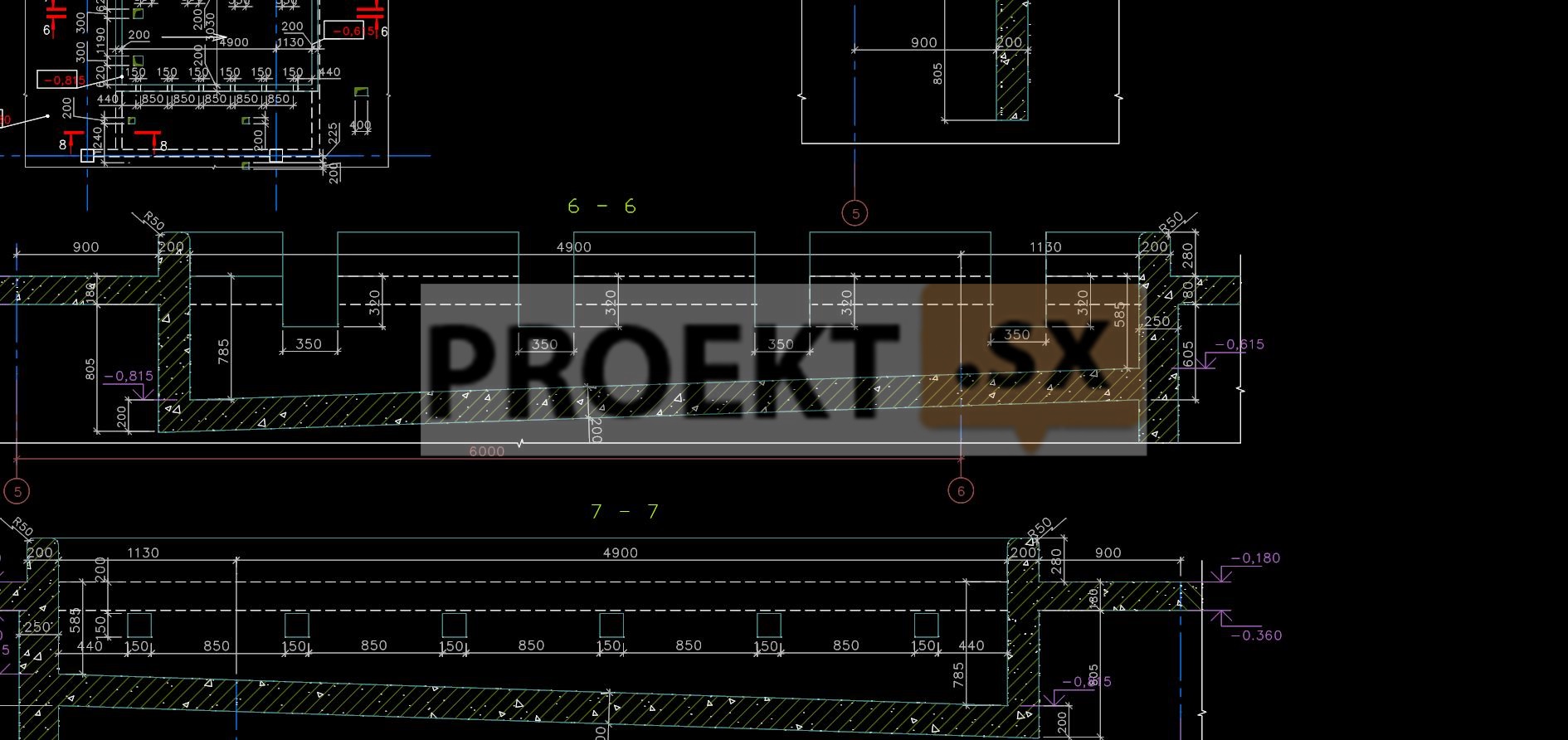

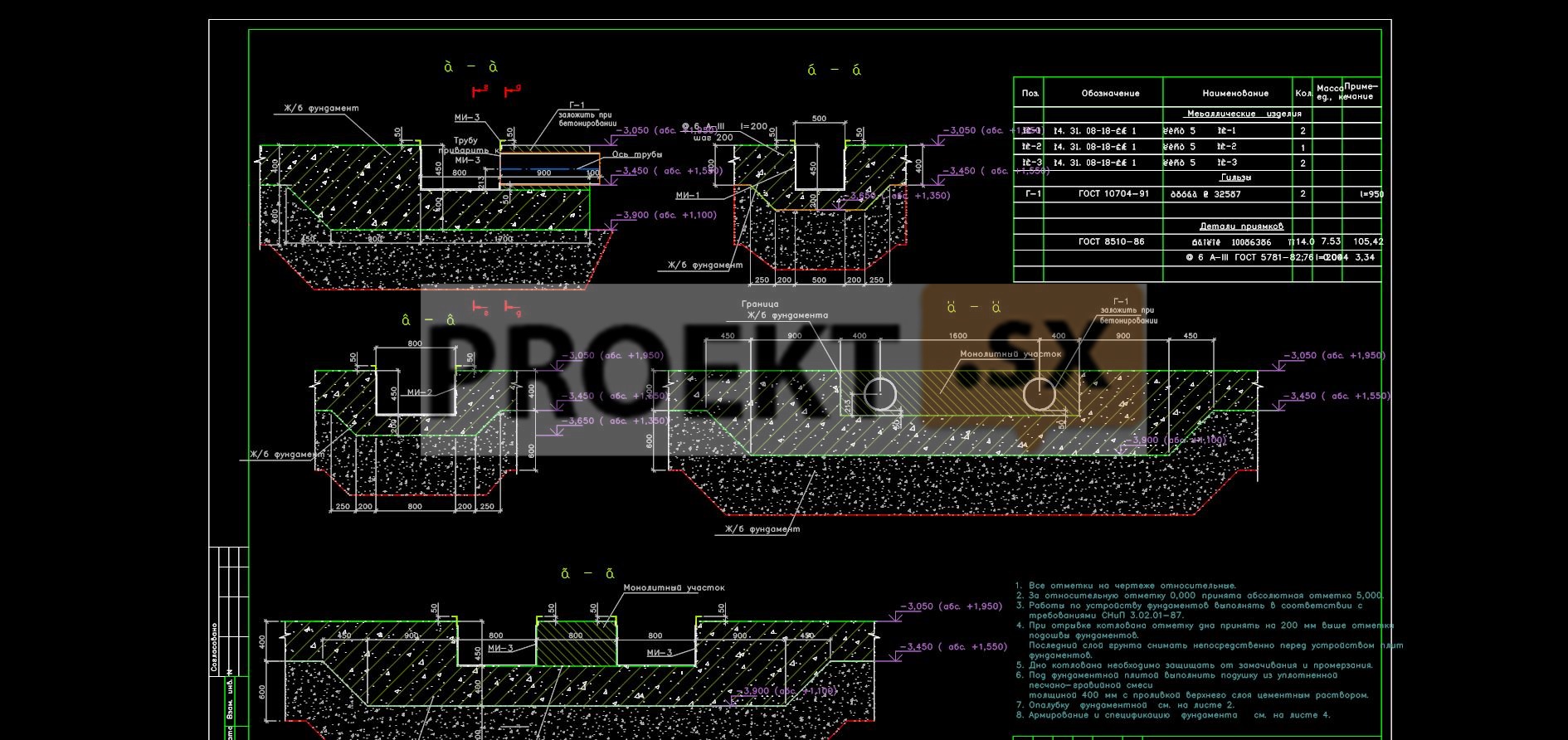

В качестве фундамента принята плита толщиной 400мм класса В25, W6, F150. Несущими принята толща намывных грунтов (ИГЭ-1а, ИГЭ-1б) - Намывной грунт-суглинок с прослоями песка пылеватого и намывной грунт-песок пылеватый с модулем деформации Е= 60 кгс/см2 и намывной грунт-супесь пылеватая модулем деформации Е=120 кгс/см2. Ожидаемая осадка здания не превышает 5 см. Под фундаментной плитой предусмотрена подушка из уплотненной песчано-гравийной смеси толщиной 600 мм с приливкой верхнего слоя цементным раствором.

Конструкции каркаса

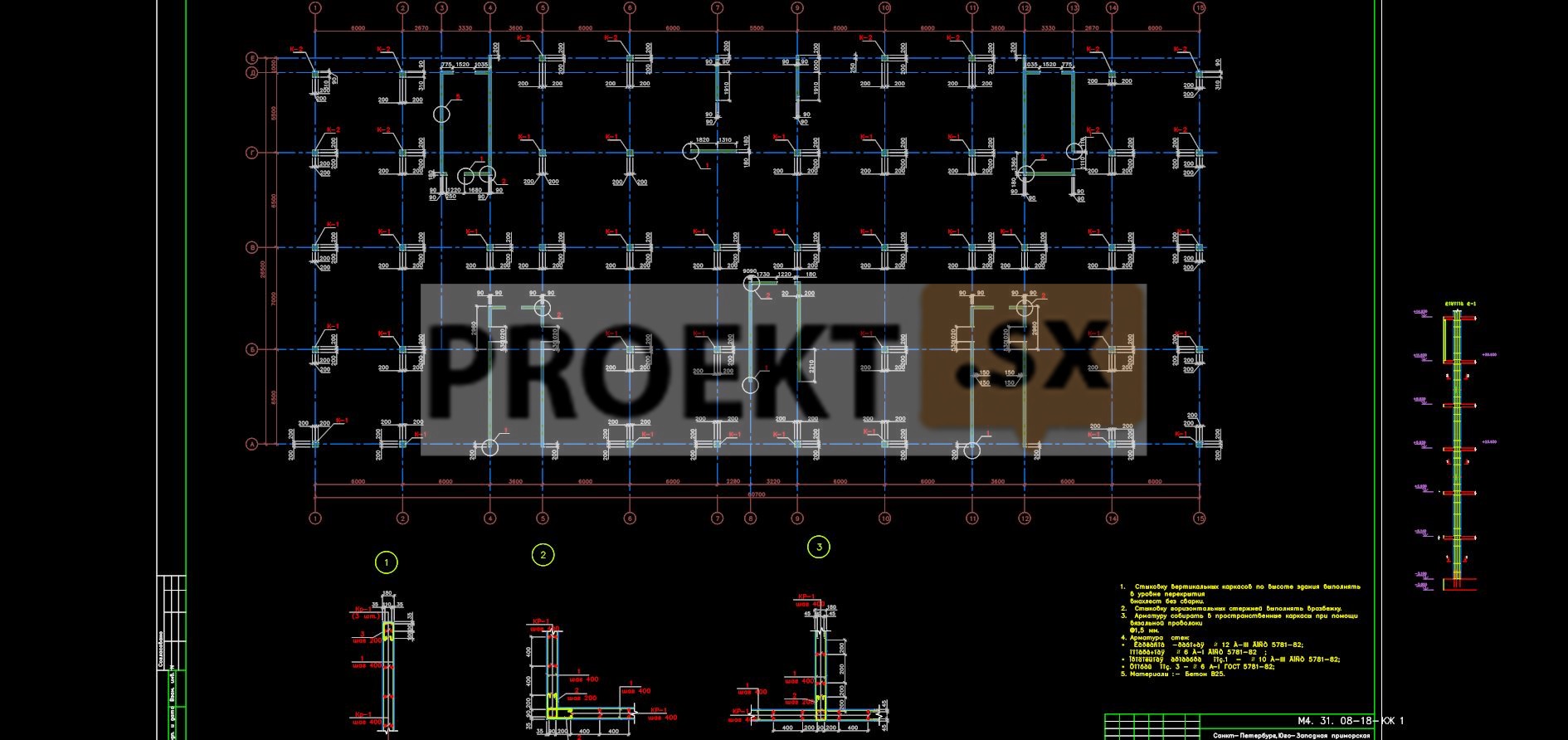

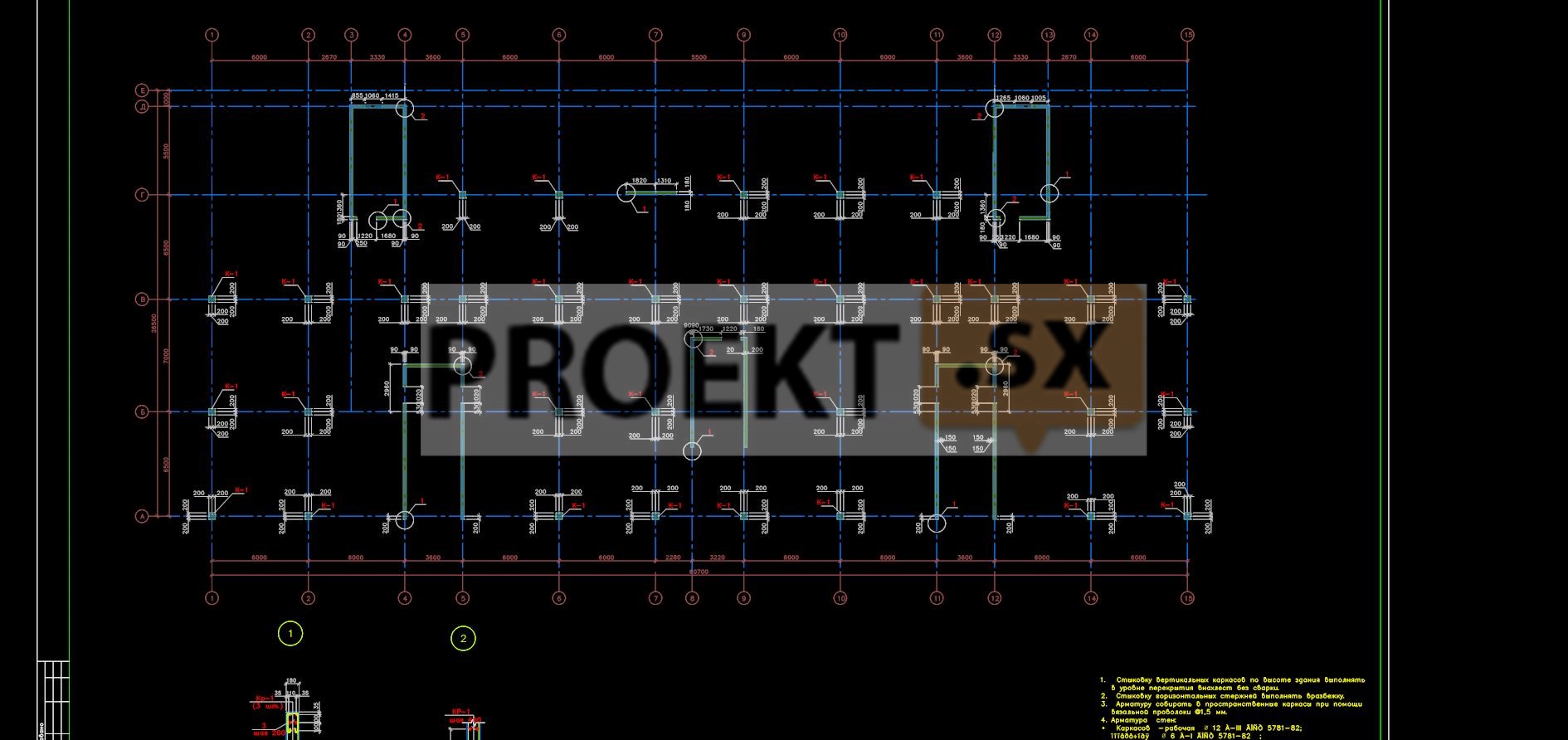

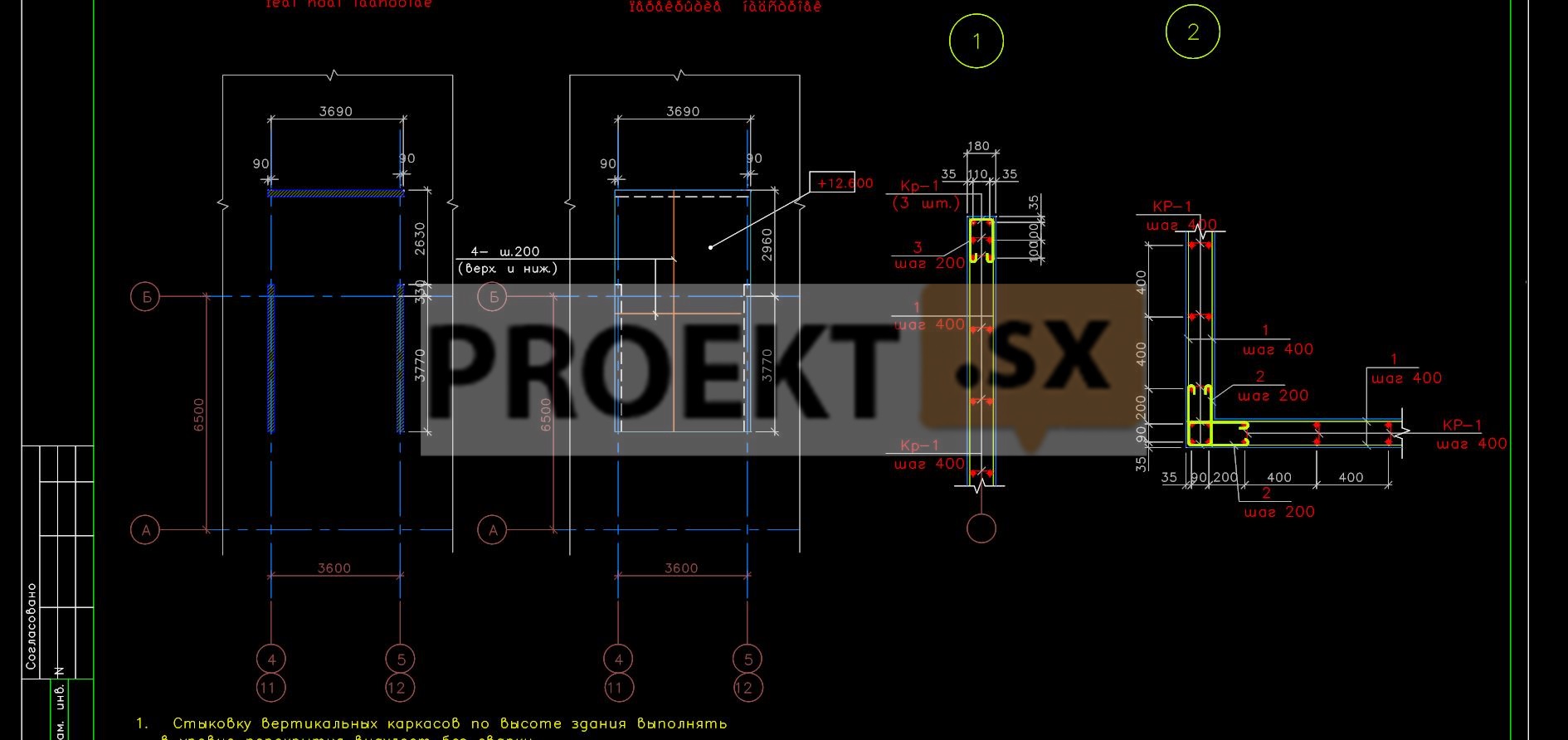

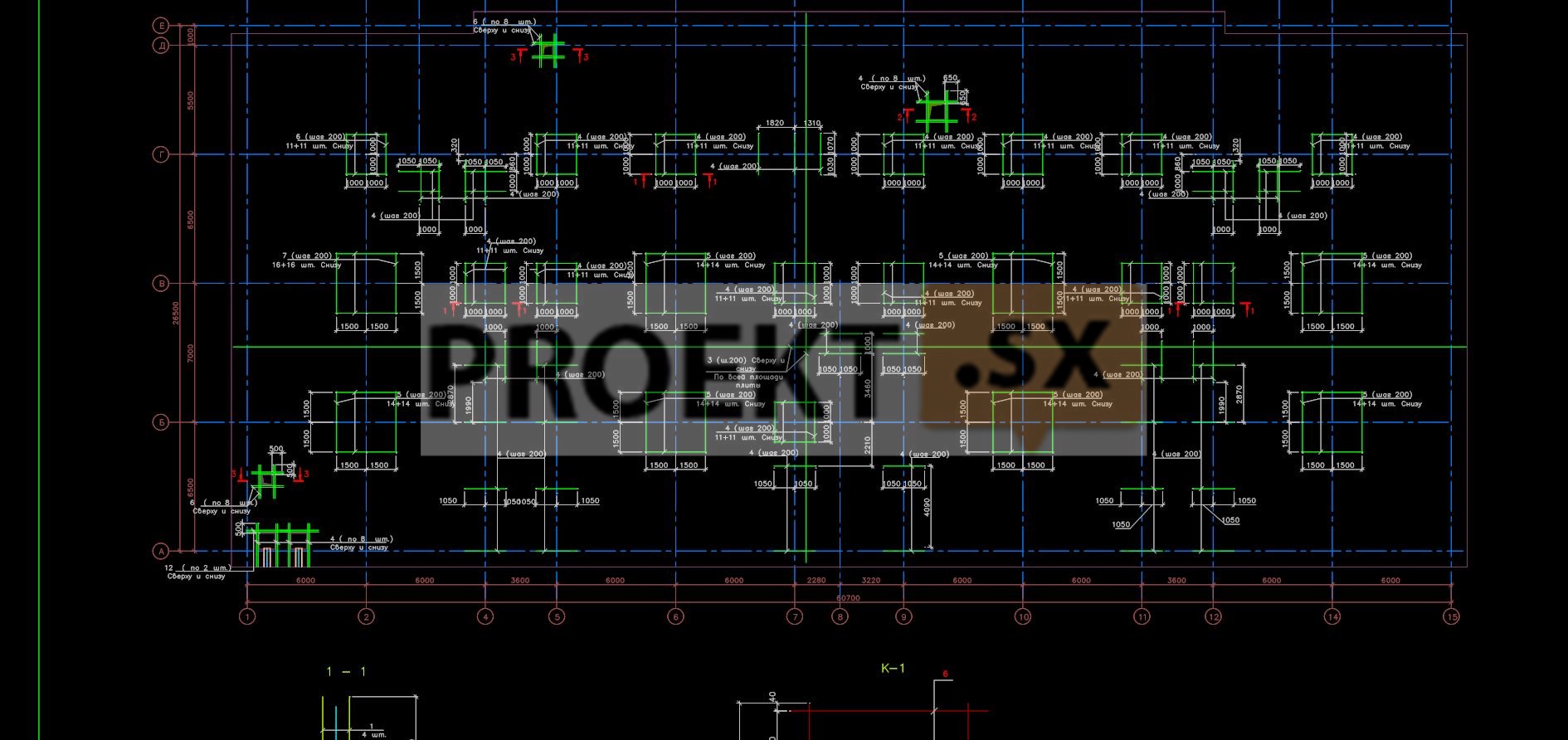

Стены. Все стены цокольного этажа из монолитного железобетона. Бетон класса В25, W6, F150. - наружные, трехслойные с утеплителем с основной толщиной 250 мм с утеплителем “Пеноплэкс” тип 35 в соответствии с ТУ5767-00246261013-99 толщиной 200 мм. - диафрагм жесткости - толщиной 180 мм Несущие стены 1,2,3 этажей - монолитные железобетонные толщиной 180 мм из бетона класса В25. Колонны. Несущие железобетонные монолитные колонны здания воспринимают нагрузку от вышележащих перекрытий. Колонны имеют размеры сечений 400х400 мм, с переменными высотой и армированием в зависимости от этажа здания. Класс бетона по прочности – В25. Арматура – А400, А240 по ГОСТ 5781-82*. Перекрытия. Плиты перекрытия - монолитные железобетонные толщиной 180 мм со скрытыми балками под наружные стены. Перекрытия рассчитаны как плиты, воспринимающие нагрузку от собственного веса, временную равномерно распределенную нагрузку, нагрузки от перегородок и нагрузки от наружных ограждающих стен высотой в пределах этажа. Также в расчетах учтены эксплуатационные нагрузки, соответствующие назначению помещений. Лестницы - сборные железобетонные ступени по ГОСТ 8717-81 по металлическим косоурам. Лифты - шахты лифтов монолитные железобетонные.

Характеристики основных строительных материалов.

Монолитный бетон класса В10, В15, В22,5, B25, В30 – по прочности; F150, F100 – по морозостойкости; W6, W4 – по плотности. Арматура монолитных ж/б конструкций А400С, A240.
