Проект детского сада на 220 мест

Базовая цена с НДС
Цена со скидкой
Цена $960.00
Скидка
Цена $960.00
Индекс: 51.178.216
Документация: Проектная документация включая сметы и результаты инженерных изысканий
Разделы: все разделы
Объем данных: 2498 МБ
Формат файлов: *.pdf
Экспертное заключение: положительное

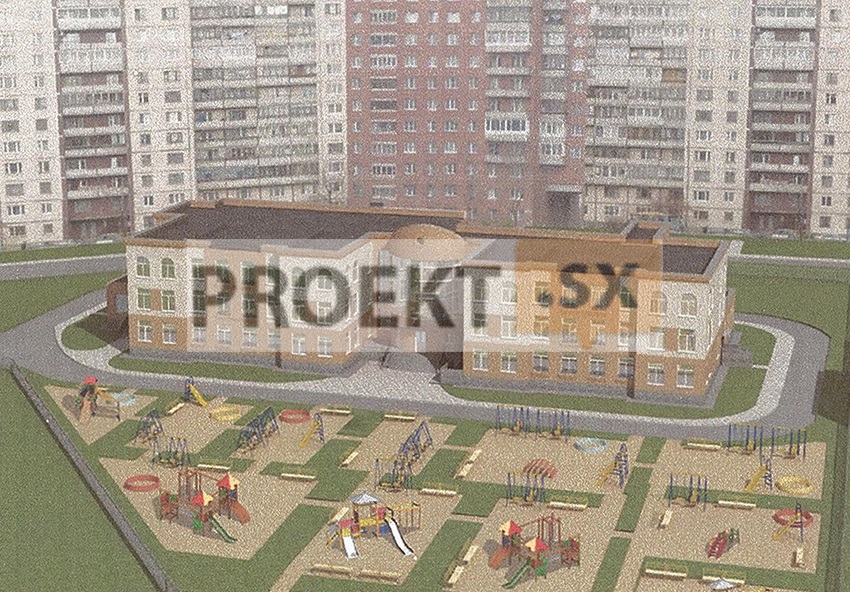

Дошкольное образовательное учреждение на 220 мест

Проектная документация, включая сметы, и результаты инженерных изысканий на строительство дошкольного образовательного учреждения (220 мест)
Технико-экономические характеристики объекта капитального строительства
Площадь участка в границах землеотвода, га: 1,1532
Площадь застройки, м2: 1978,0
Общая площадь здания, м2: 5026,0
Строительный объем, в том числе: м3: 17161,0
ниже отм. 0,000, м3: 3121,7
Вместимость, мест: 220
Этажность, эт.: 1, 2, 3
Сметная стоимость в базисном уровне цен 2001 г. (без НДС)
Всего: тыс.руб.: 43 683,35
СМР, тыс.руб.: 29 411,19
Оборудование, тыс.руб.: 6 767,65
Прочие затраты, тыс.руб.: 7 504,51
в том числе:
ПИР, тыс.руб.: 2 337,08
возвратные суммы тыс.руб. 75,24
Сметная стоимость в текущем уровне цен на июнь 2011 г. (с НДС)
Всего: тыс.руб.: 246 866,18
СМР, тыс.руб.: 183 480,88
Оборудование, тыс.руб.: 21 002,73
Прочие затраты, тыс.руб.: 42 382,57
в том числе:
ПИР, тыс.руб.: 8 810,69
НДС, тыс.руб.: 37 254,62
возвратные суммы, тыс.руб.: 469,25

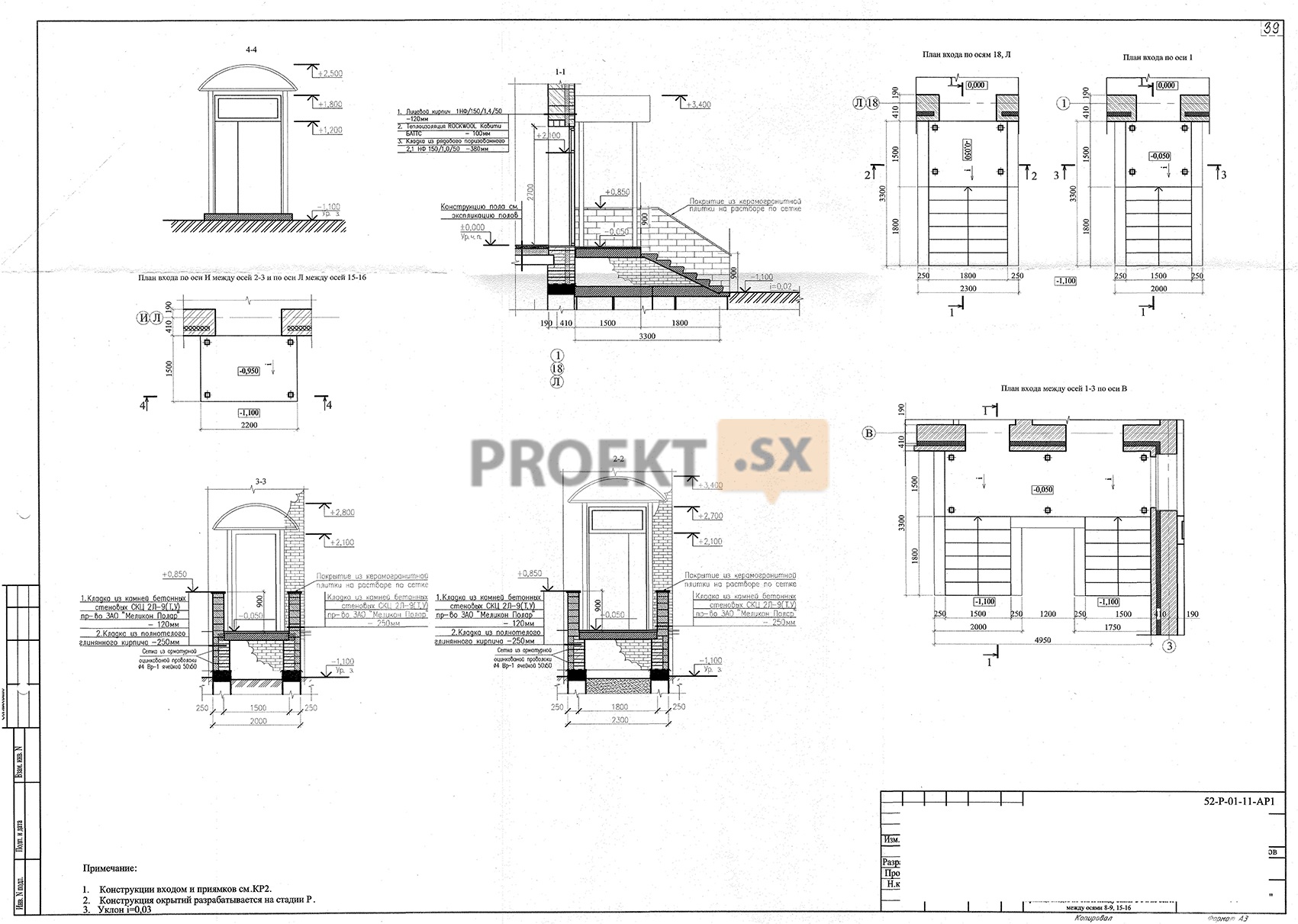

Архитектурные и объемно-планировочные решения

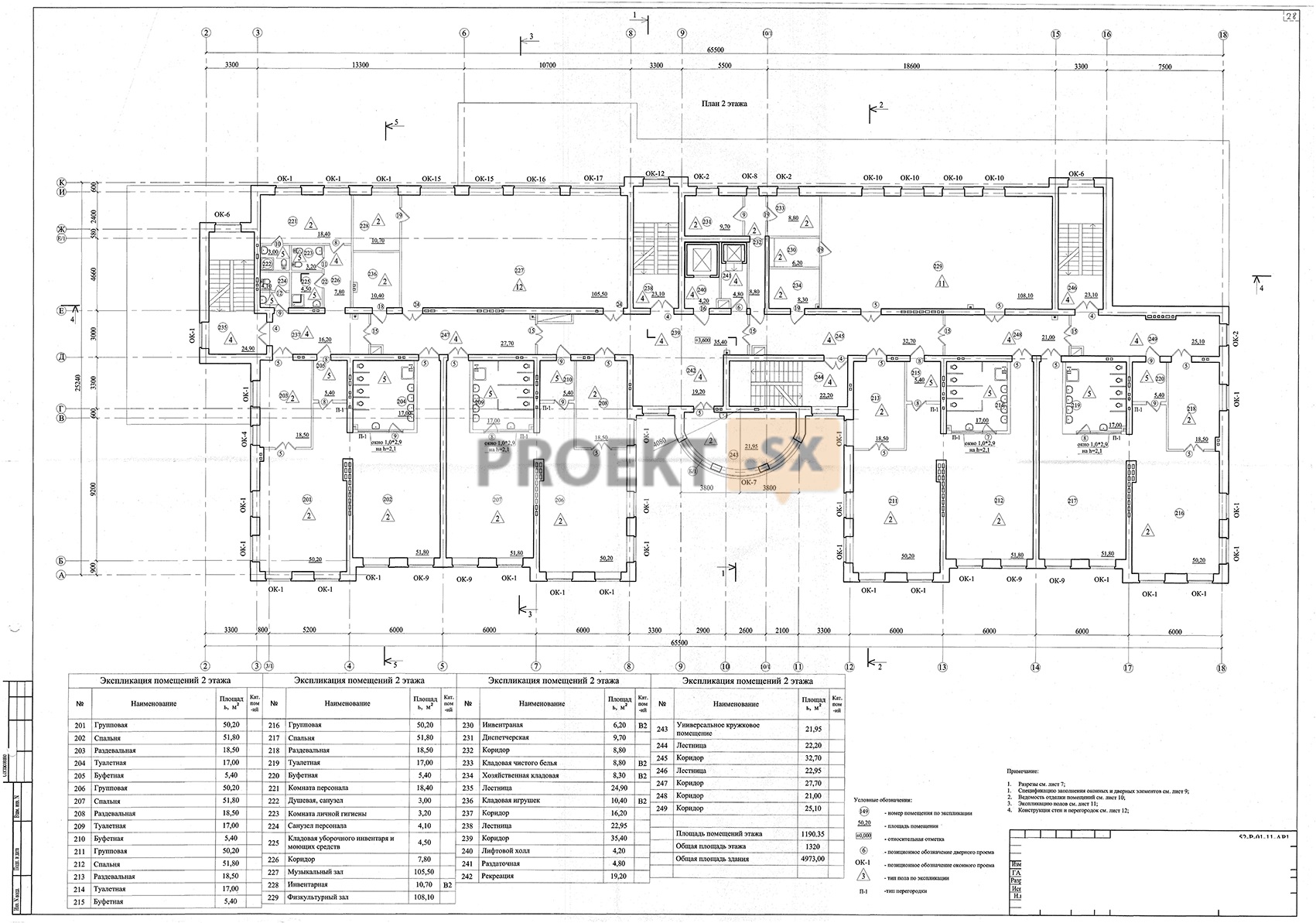

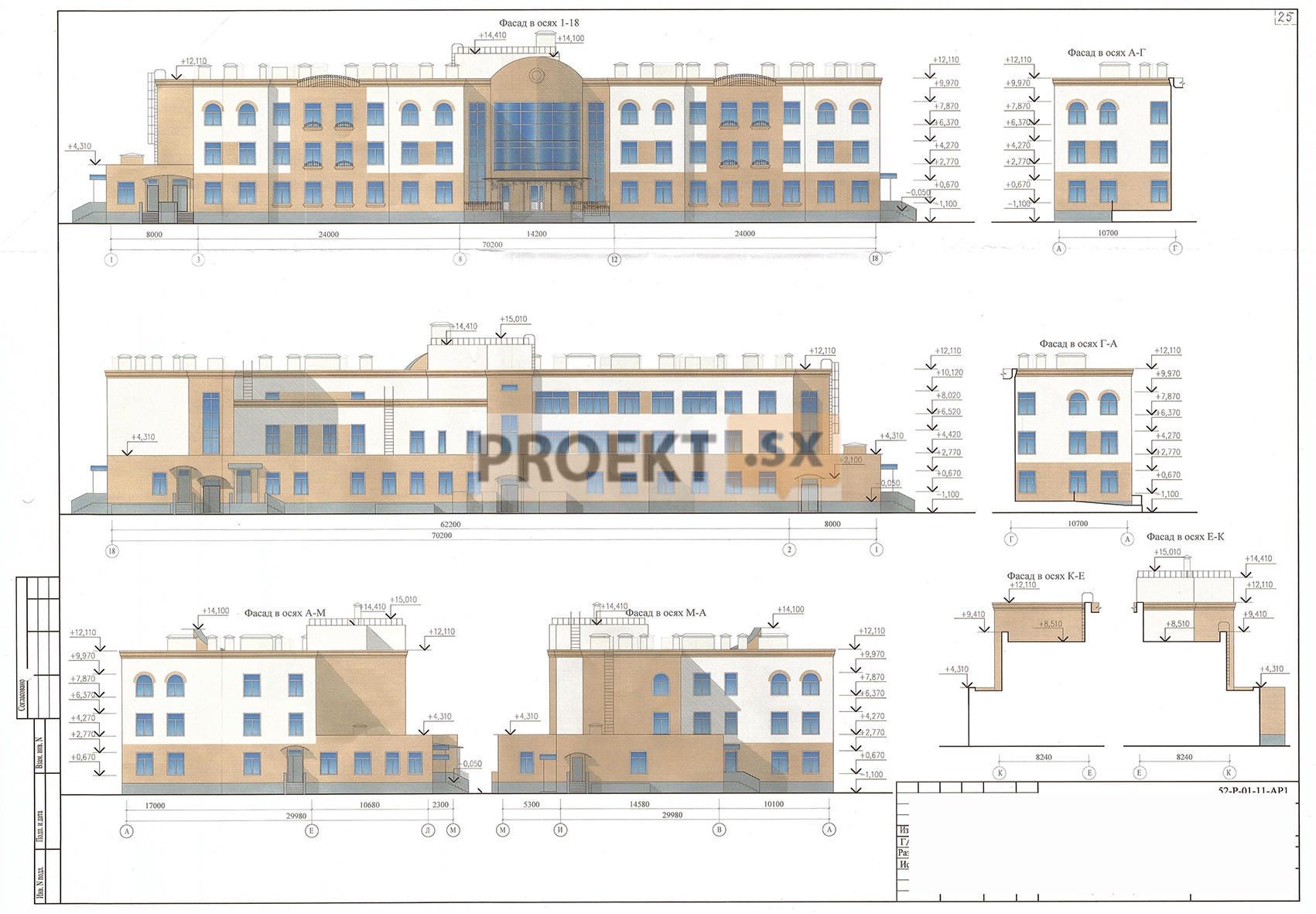

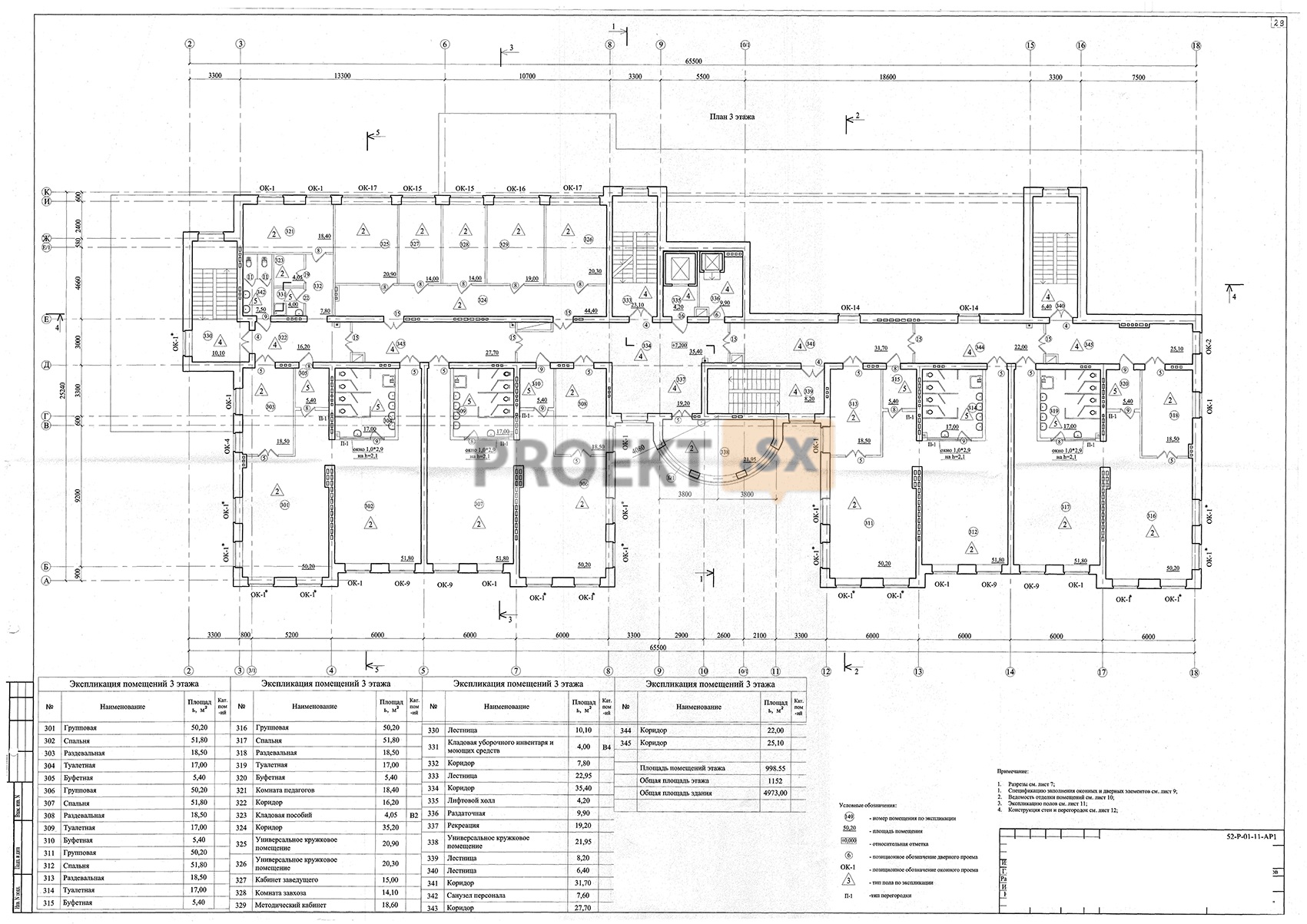

Проектной документацией на участке предусмотрено строительство здания дошкольного образовательного учреждения (ДОУ) на 220 мест. Запроектировано одно-двух-трех-этажное здание с подвалом. Здание имеет сложную в плане форму с максимальными размерами в осях 70,20 Х 29,98 м. Высота помещений 1, 2, 3 этажей – 3,3 м, высота зала для физкультурных занятий - 4,2 м. Высота основного трехэтажного объема здания от планировочной отметки земли до верха парапета 13,21 м, максимальная высота выступающего объема лестничной клетки и машинного помещения лифта от планировочной отметки до верха парапета - 15,51 м. За относительную отметку 0,000 принята отметка чистого пола 1 этажа здания. В составе дошкольного образовательного учреждения на 220 мест запроектировано 12 групповых ячеек (2 ясельные группы по 15 детей в каждой группе, 2 младшие дошкольные группы по 15 детей в каждой группе и 8 дошкольных групп по 20 детей в каждой группе). Групповые ячейки состоят из раздевальной, туалетной, групповой, буфетной и спальни. Групповые ячейки запроектированы на 1, 2, 3 этажах, каждая ячейка - непроходная, удобно соединена со всеми другими необходимыми помещениями и имеет два эвакуационных выхода. Для подъема с 1 этажа на 2, 3 этажи запроектированы четыре лестничные клетки типа Л1. Для обеспечения вертикальной связи между 1, 2, 3 этажами предусмотрен пассажирский лифт грузоподъемностью 630 кг и грузовой лифт-подъемник грузоподъемностью 100 кг. В подвале запроектированы технические помещения инженерного обеспечения здания а также техническое подполье для прокладки инженерных коммуникаций. Из подвала предусмотрено три выхода через приямки наружу. На 1 этаже запроектированы 2 групповые ясельные ячейки, 2 групповые дошкольные ячейки, помещение охраны, колясочная, блок медицинских помещений с отдельным наружным выходом, помещения бассейна с ванной 3,0 х 7,0 м, помещения пищеблока с отдельным входом, помещения постирочной и гладильная с отдельным входом, электрощитовая с отдельным входом. На 2 этаже запроектированы 4 групповых дошкольных ячейки, зал для физкультурных занятий с кладовой инвентаря, зал для музыкальных занятий с кладовой инвентаря, универсальное кружковое помещение, серверная. На 3 этаже запроектированы 4 групповые дошкольные ячейки, универсальные кружковые помещения, помещения администрации. Комната персонала с душевой и комната личной гигиены предусмотрены на 2 этаже, санитарные узлы для персонала и кладовые уборочного инвентаря предусмотрены на 1, 2 и 3 этажах. Предусмотрена отделка помещений, допускающая влажную уборку и дезинфекцию стен и полов в соответствии с функциональным назначением помещений. Ограждения лестниц – металлические, высота ограждений 1,5 м, поручни - на высоте 0,9 м, 0,5 м. Покрытие - плоское, совмещенное, с организованным внутренним водостоком. Кровля - рулонная, на всей кровле предусмотрен защитный слой (засыпка гравием). Водоприемные воронки - с электроподогревом. Высота парапета или металлического ограждения кровли - не менее 0,6 м. Предусмотрен выход на кровлю из лестничной клетки и через люк. Заполнение оконных проемов – металлопластиковые оконные блоки с двухкамерными стеклопакетами. Витражи – алюминиевые, с двухкамерными стеклопакетами. Наружная отделка фасадов: цоколь – облицовка бетонным стеновым камнем, стены надземных этажей – облицовка из лицевого кирпича двух цветов. Перегородки – кирпичные (в помещениях бассейна и подвала из полнотелого кирпича), оштукатуренные с двух сторон. Предусмотрены мероприятия по обеспечению жизнедеятельности инвалидов и других маломобильных групп населения. На крыльце главного входа предусмотрен пандус с уклоном 5% для подъема на 1 этаж родителей с детскими колясками и родителей-инвалидов. Предусмотрена возможность подъема родителей-инвалидов на 2, 3 этажи на лифте, в лифтовых холлах запроектированы пожаробезопасные зоны. На 1 этаже запроектирован универсальный санузел для посетителей, доступный для инвалидов.

Конструктивные и объемно-планировочные решения

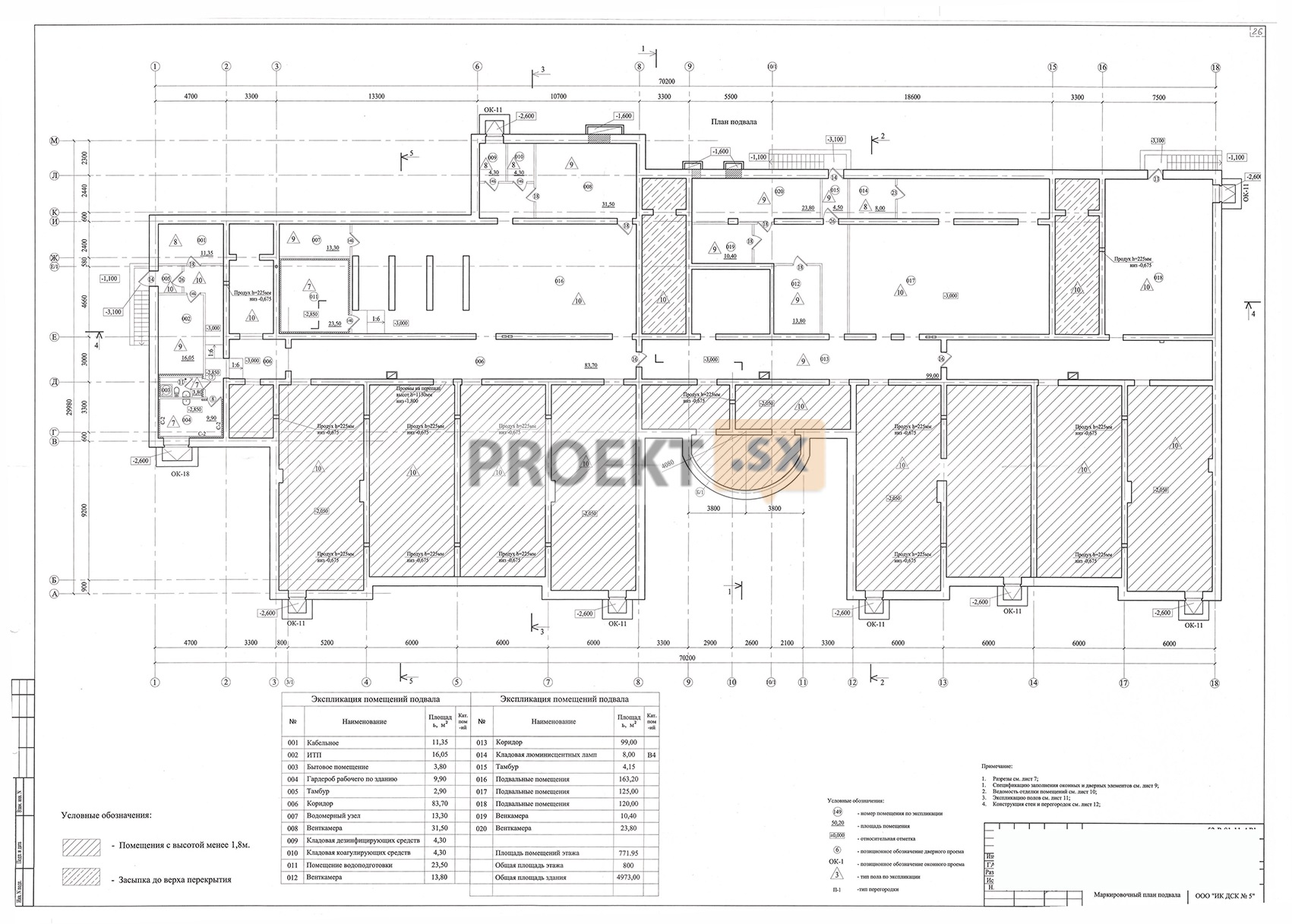

Уровень ответственности здания – II (нормальный). Здание ДОУ запроектировано по перекрёстно - стеновой конструктивной схеме. Внутренние и наружные стены подвала и технического подполья – из сборных бетонных блоков для стен подвалов толщиной 400, 600 и 700 мм, с устройством по обрезу фундаментов монолитного железобетонного пояса из бетона класса В15 высотой 220 мм. Внутренние несущие стены здания запроектированы толщиной 380 мм из керамического полнотелого кирпича М150 (в зоне бассейна и вентканалов) и керамического камня 2,1NF марки М150 на растворе марки М100. Наружные стены здания – многослойные, с внутренним несущим слоем толщиной 380 мм из керамического камня 2,1NF или полнотелого кирпича М150, F50 (в зоне бассейна) на растворе М100, слоя минераловатного утеплителя и наружного слоя толщиной 120 мм из лицевого пустотелого кирпича М150, F50 на растворе М 100. Соединение слоёв наружных стен предусмотрено гибкими связями. Плиты перекрытия и покрытия – сборные железобетонные многопустотные плиты толщиной 220 мм с участками из монолитного железобетона класса В22,5 толщиной 220 мм. Перекрытие над бассейном запроектировано из сборных железобетонных плоских плит толщиной 160 мм. Конструкция чаши бассейна запроектирована из монолитного железобетона класса В25, W6, с опиранием на собственные монолитные стенки толщиной 400 мм. Толщина стен чаши бассейна 300 мм, днища - 200 мм. Конструкции лестниц – сборные железобетонные марши и площадки. Пространственная жесткость и устойчивость здания обеспечивается совместной работой внутренних и наружных стен, объединённых жесткими дисками перекрытий. Расчёты конструкций выполнены аналитическим способом с использованием основных нормативных документов. Относительная отметка 0,000 соответствует абсолютной отметке 11.00. Фундаменты здания - свайные. Сваи - сборные железобетонные, сечением 35 х 35 см, длиной 10 м, из бетона класса B25, W4, F100, погружаемые в грунт методом вдавливания. Ростверки – ленточные, высотой 450 мм, из монолитного железобетона класса B20, W4, F100. Под ростверком предусмотрена щебёночная подготовка толщиной 200 мм. В соответствии с техническим отчётом об инженерно-геологических изысканиях опорным слоем для свай служат грунты ИГЭ-6 и ИГЭ-7 – супеси пылеватые серые с гнёздами песка с гравием, галькой пластичные и твёрдые (Е=120-160 кг/см2; IL=0,2 ÷ -0,15). Допускаемая расчетная нагрузка на сваю 70 тс принята по расчёту и подтверждена испытаниями свай статической нагрузкой. Ожидаемая осадка фундаментов 7,5 см. Проектной документацией предусмотрена обмазочная гидроизоляция поверхностей, соприкасающихся с грунтом, прифундаментный дренаж. По обрезу фундамента предусмотрена горизонтальная гидроизоляция кирпичных стен. Обследование зданий окружающей застройки выполнено. В 30-ти метровую зону влияния строительства попадает здание ТП, которое отнесено ко второй категории технического состояния. На весь период производства работ предусмотрен мониторинг состояния зданий, попадающих в зону влияния строительства.
