Проект школы на 300 мест

Базовая цена с НДС
Цена со скидкой
Цена $1,000.00
Скидка
Цена $1,000.00
Индекс: 62.188.231
Документация: Проектная, рабочая документация включая сметы и результаты инженерных изысканий
Разделы: все разделы
Объем данных: 1035 МБ
Формат файлов: *.pdf
Экспертное заключение: положительное
Общеобразовательная школа на 300 мест

Основные технические показатели объекта капитального строительства:
Площадь участка в границах ГПЗУ, м2: 13856
Площадь застройки, м2: 3164,50
Площадь покрытий, м2: 3701,79
Площадь озеленения, м2: 6989,71
Количество учащихся, чел.: 300
Количество надземных этажей, шт.:
Количество подземных этажей, шт.: 1
Высота строительных конструкций, м: 17,35
Общая площадь, м2: 6642,54
Строительный объем, м3: 43189,03
в т.ч. подземной части, м3: 9433,24

Объемно-планировочные решения

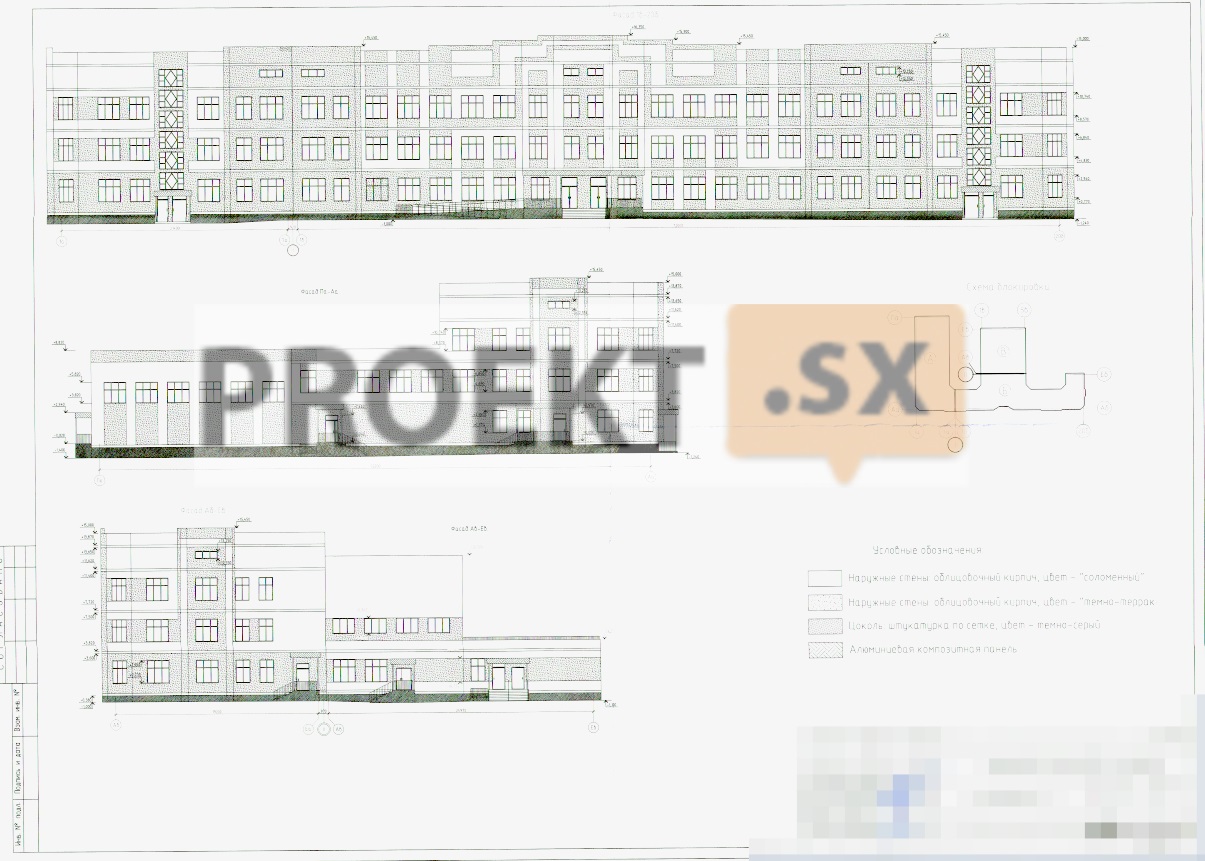

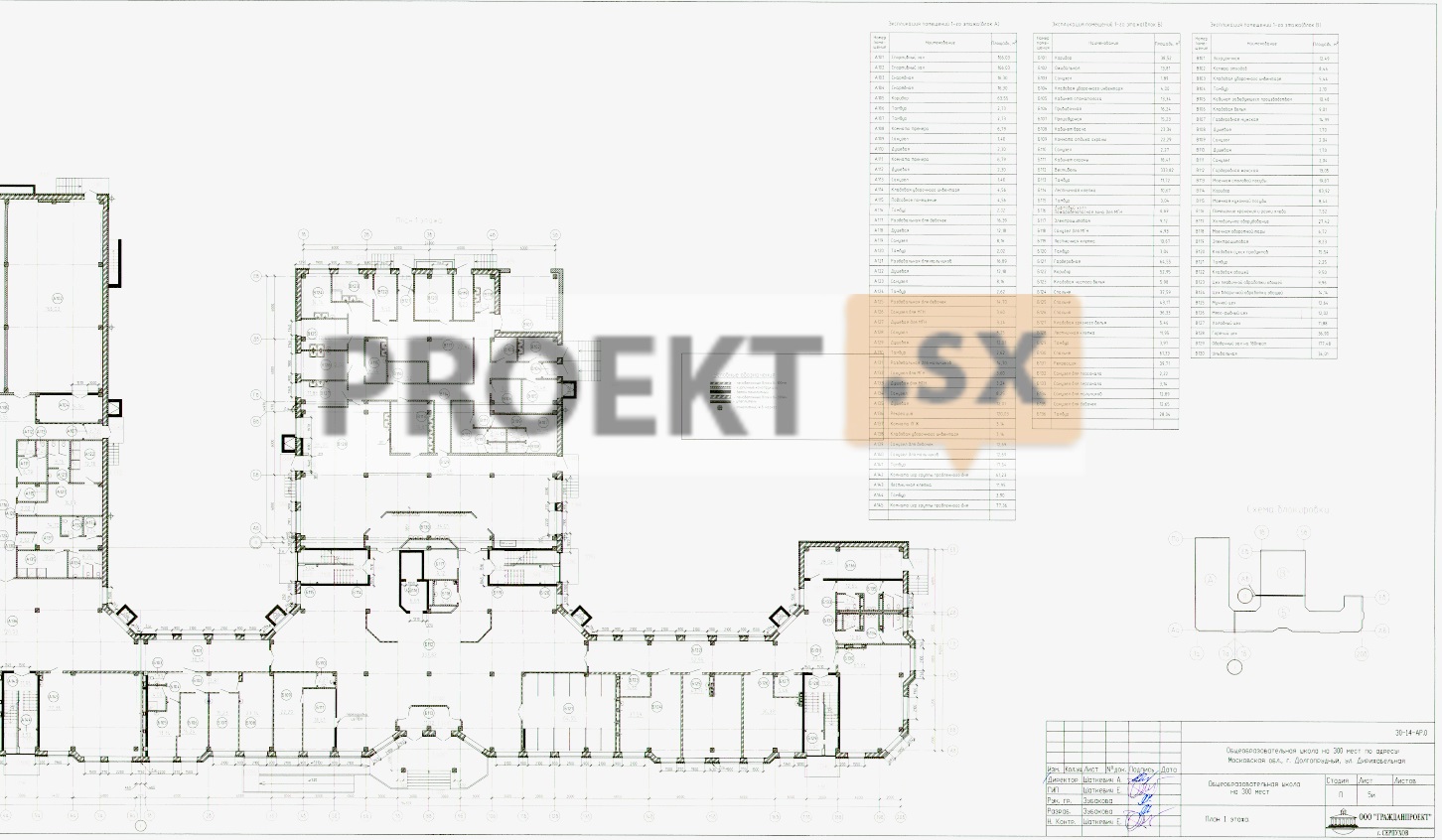

В основу архитектурно-планировочного решения здания школы положен блочный принцип, обеспечивающий размещение классов и кабинетов по потокам учащихся с распределением зальных общественных помещений на местах пересечения этих потоков, а также объединение в отдельный блок спортивных залов. Такая планировка обеспечивает комфортные условия эксплуатации, включая связь с участками школы. Здание школы , состоящее из блоков А, Б, В, представляет собой 3-этажное здание сложной в плане формы, высотой 3,60м от пола до потолка с подвалом высотой 2,05м (1,75м до низа выступающих конструкций) и чердаком. На первом этаже размещены главный вестибюль школы с помещением охраны и подъемником для МГН. Рядом с вестибюлем расположен гардероб отдельно с выделением ячеек для каждого класса, а также медицинский блок с кабинетом врача, процедурной, прививочной, кабинетом зубного врача и санузлом. Также рядом с вестибюлем расположены обеденный зал и кухня. На 1 этаже также расположены спальные помещения для учащихся 1-ых классов, посещающих группу продленного дня, рассчитанные на 43 человека и размещенные обособленным отсеком со своим санузлом и выходом на участок. Рядом с медблоком размещены комнаты игр группы продленного дня и санузел. Далее находятся 2 спортивных зала 9х18м с раздельными для мальчиков и девочек раздевальными, душевыми и санузлами, а также с комнатами тренеров. На втором этаже в центральной части в месте пересечения потоков расположены: актовый зал на 300 мест с гримерными, кладовой, художественной мастерской и эстрадой, а также административный блок, состоящий из приемной, кабинета директора, кабинета замдиректора, учительской и канцелярии. На 2 этаже также расположены учебные кабинета для 1-ых и 2-ых классов, санузлы, пожаробезопасные зоны для МГН, игровая для групп продленного дня, кабинет психолога и логопеда и библиотека с читальным залом и хранилищем. На третьем расположены: кабинет музыки и пения, игровые для групп продленного дня, санузлы, пожаробезопасные зоны для МГН и учебные кабинеты для 3-их и 4-ых классов. Высота надземных этажей здания школы составляет 3,90м (от пола до пола вышележащего этажа). Высота спортивных зала составляет не менее 6,0м (до низа выступающих конструкций). В здании школы равномерно расположены 4 лестничные клетки, которые имеют непосредственный выход на улицу. Через 2 из них осуществляется выход на кровлю. Проектом предусматривается чётко дифференцированная загрузка продуктов и материалов, выгрузки мусора и отходов без пересечения потоков.

Конструктивные решения

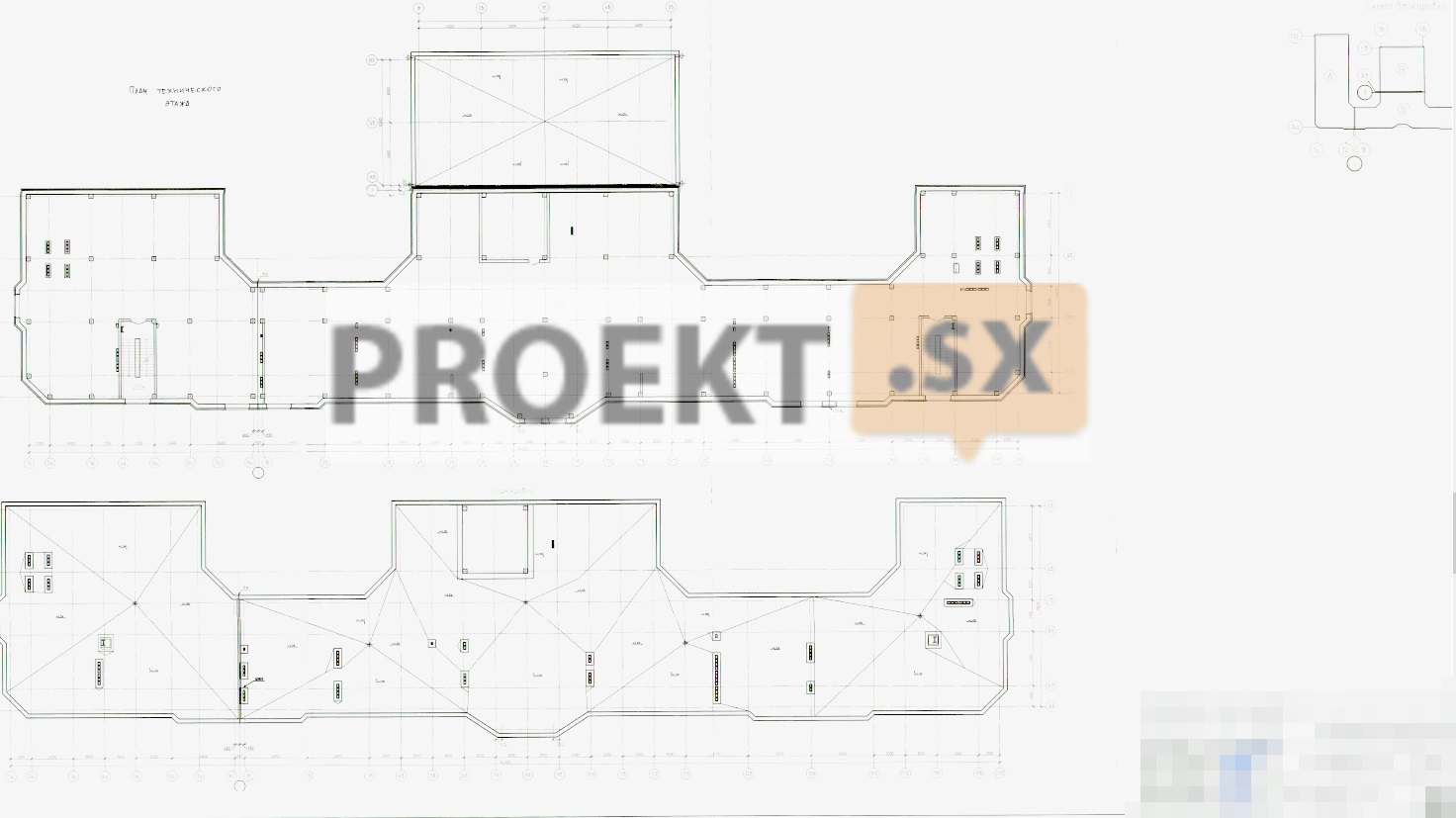

Блок «А» - переменной этажности с техподпольем. Блок «Б» - 3-х этажный, с техподпольем и чердаком. Блок «В» - переменной этажности с техподпольем, бесчердачный. Расчет каркаса здания выполнен с помощью расчетной схемы, построенной в расчетном комплексе «Structure Cad» 11.5. Конструктивная схема каждого блока: «А», «Б», «В» - каркасно-связевая со связями в виде стен - диафрагм жёсткости. Пространственная жёсткость каждого блока («А», «Б», «В») обеспечивается совместной работой монолитного ж/б каркаса со стенами - диафрагмами, диском ж/б перекрытия и лестничным узлом. За относительную отметку 0,00 принят уровень чистого пола 1-го этажа, соответствующий абсолютной отметке 181,00м. Фундаменты - плитные. Монолитная ж/б плита Н=500мм из бетона В25, W4, F150 с подколонниками с размерами в плане 900х900мм, Н=300мм. Фундаментная плита выполняется по бетонной подготовке 8=100мм из бетона В 7,5. Армирование плиты осуществляется отдельными стержнями из арматуры класса А500С (ГОСТ Р 52544-2006) в двух уровнях. Арматурные стержни соединяются между собой вязальной проволокой 01,2мм через шаг в шахматном порядке. Длина нахлёста стержней 35d с разбежкой стыка в 1,5 длины нахлёста. Пространственная жёсткость плиты создаётся пространственными каркасами из арматуры 012мм А500С (ГОСТ Р 52544-2006). Гидроизоляция стен техподполья и фундаментов, соприкасающихся с грунтом, обмазочная - горячим битумом за 2 раза. Наружные несущие стены техподполья- монолитные ж/б 8=200мм из бетона В25, W4, F150, армированные отдельными стержнями из арматуры класса А500С (ГОСТ Р 52544-2006) с шагом стержней 200х300мм. Пространственный каркас создаётся скобами (шпильками). Утепление стен техподполья выполняется «Пеноплэксом-35» ТУ 5767-00656925804-2007 8=50мм на всю высоту, выше планировочной отметки земли - отделка штукатуркой по сетке. Перегородки в техподполье - кирпичные 8=120мм КОРПо 1НФ/100/2.0/25/ГОСТ 530-2012 на цементно-песчаном растворе М-75. Перемычки в техподполье - сборные ж/б по серии 1.038.1-1 в.1. Наружные стены выше отметки 0.00 - ненесущие , 2х-слойной конструкции: - наружный облицовочный слой из лицевого кирпича КОЛПу 1НФ/125/1.4/100/ ГОСТ530-2012, 8=120мм на цементно-песчаном растворе М-100; - внутренний слой - из пенобетонных блоков D400 (ГОСТ 25485-89), ^Б=0,10Вт/м°С, F35, класс бетона В1 (М-15), 8=400мм на цементнопесчаном растворе М-100. Двухслойная кладка перевязывается тычковыми кирпичами через 6 рядов. В местах перевязки верхний шов кладки толщиной 15мм по всей толщине стены выполняется из ц/п раствора М100, армированного основной сеткой 04Вр1 -100х100 (оцинк.) по ГОСТ 2327985. Каркас - монолитный железобетонный: - колонны сечением 400х400мм из бетона В25, W2, F25, армированные продольной арматурой 022 - 028 А500С (ГОСТ Р 52544-2006), поперечная арматура 08 А240 (ГОСТ 5781-82*). - внутренние стены-диафрагмы - монолитные ж/б 8=200мм из бетона В25, W2, F25, армированны 2-мя сетками из отдельных стержней. Арматура класса А500С (ГОСТ Р 52544-2006). - Перекрытия, покрытия - монолитные ж/б 8=220мм из бетона В25, W2, F25. Армируются отдельными стержнями арматуры А500С (ГОСТ Р 525442006) в двух уровнях. Пересечения стержней соединяются между собой вязальной проволокой 01,2мм через шаг в шахматном порядке. Жёсткость плиты создаётся с помощью фиксаторов из арматуры класса 010 А240 с шагом 600х600мм. Стыки арматуры с нахлёстом длиной 35d. - балки перекрытий, покрытия- монолитные ж/б из бетона В25, W2, F25 размерами 400х520мм(Н), 400х570мм(Н) армированы продольной арматурой 025 А500С (ГОСТ Р 52544-2006), поперечной арматурой 010 А240. - Балки большепролётных покрытий блоков «А» и «В»- сборные ж/б по серии 1.462.1-10/93 длиной 9м (двутаврого сечения Н=900мм) и балки по серии 1.462.1-1/88 длиной 12м (двутаврого сечения Н=900мм). - Плиты большепролётных покрытий блоков «А» и «В» - сборные ж/б по серии 1.465.1-20 ребристые высотой 300мм длиной 6м. - лестницы - марши и площадки -монолитные ж/б из бетона В25, W2, F25, армированные арматурой класса А500С (ГОСТ Р 52544-2006). Толщина площадки 190мм. Накладные проступи по серии 1.251.-4 в.1. Перегородки - из пенобетонных блоков 8=100, 200мм по ГОСТ 25485-89, кирпичные 8=120, 250мм КОРПо 1НФ/125/2.0/25/ГОСТ 530-2012 на цементно-песчаном растворе М-100. Перемычки - сборные ж/б по серии 1.038.1-1 в.1; металлические из прокатного уголка по ГОСТ 8509-93. Утепление перекрытия в зоне главного входа в блоке «Б» выполняется со стороны улицы минплитой РУФ БАТТС «Н» у=110кг/м толщиной 220мм, отделка - металлосайдингом по металлокаркасу. Утеплитель на чердаке - минераловатные плиты РУФ БАТТС «Н» у=110кг/м толщиной 50мм, армированная цементно-песчаная стяжка 30мм. Утеплитель на кровле - минераловатные плиты РУФ БАТТС "Н" у=110кг/м и РУФ БАТТС "В" у=180кг/м3 общей толщиной 170мм. Кровля - плоская рулонная с внутренним водостоком; рулонный ковёр из 2-х слоев гидростеклоизола и плоская рулонная с наружным водостоком над спортзалом и актовым залом. Наружные входы - монолитные и сборные ж/б ступени по ГОСТ 8717.1-84, фундаменты - монолитные ж/б толщиной 200-250мм (бетон В15), армированные арматурой А500С (ГОСТ Р 52544-2006). Козырьки входов - из прокатных профилей по ГОСТ 8239-89, ГОСТ 10704-91, ГОСТ 8509-93 и профнастила по ГОСТ 24045-94.
