Общие сведения.

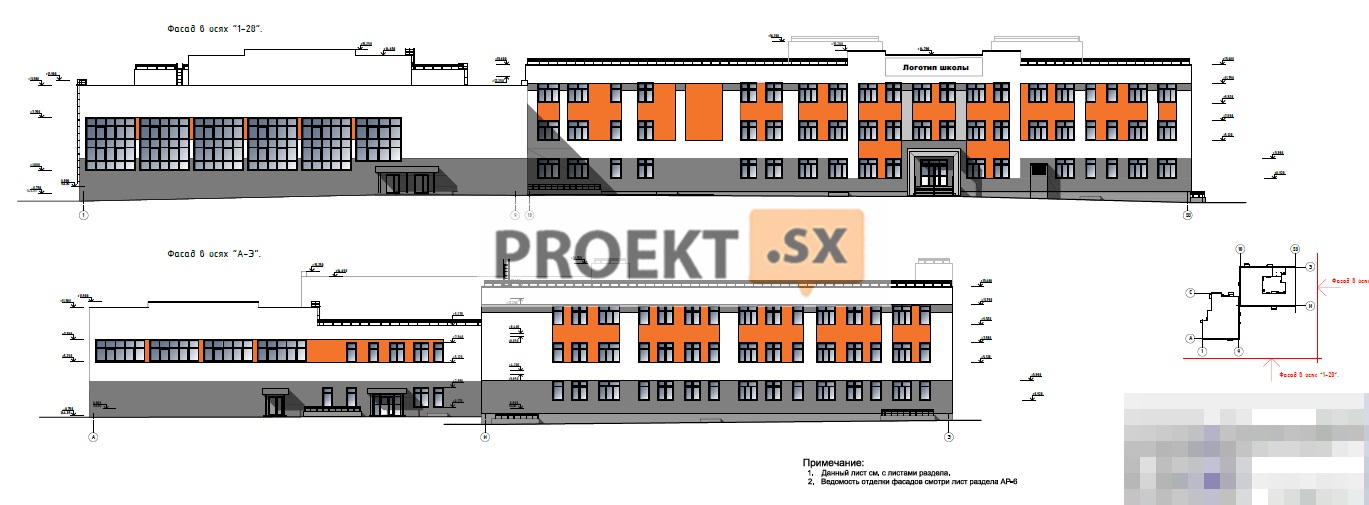

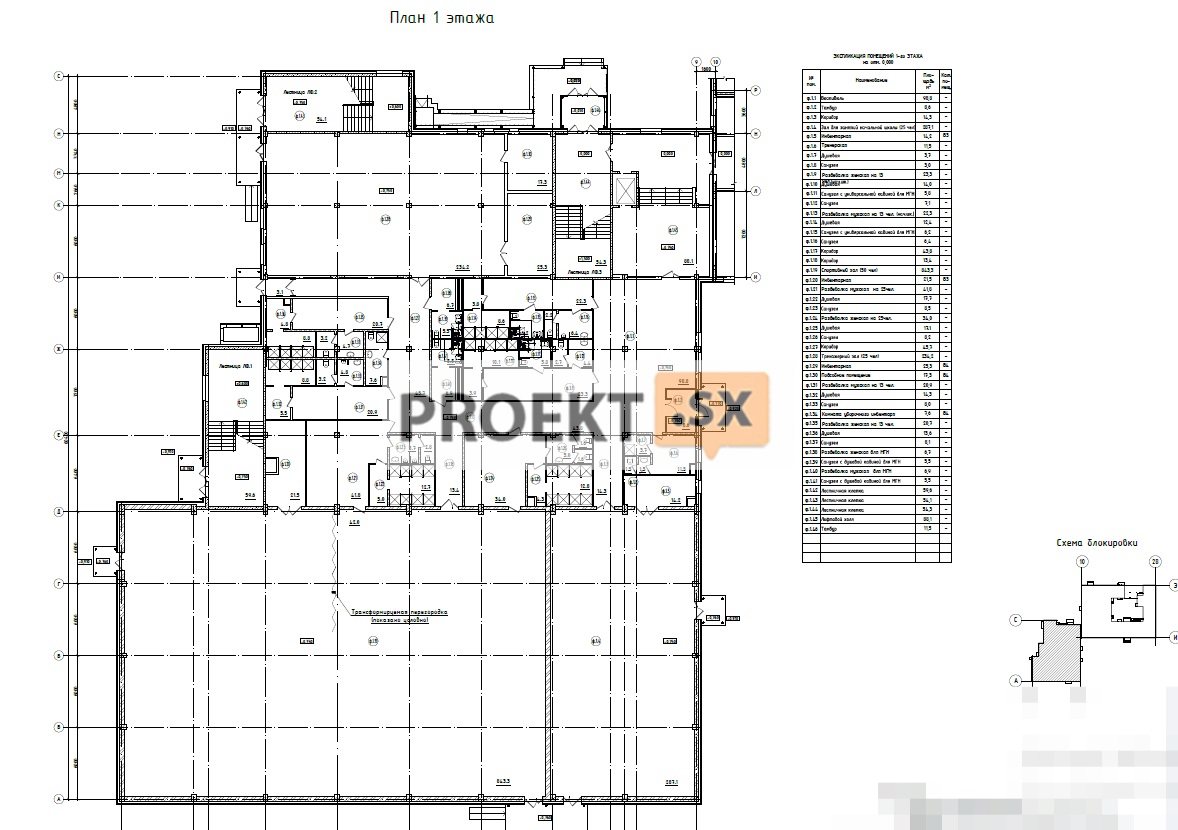

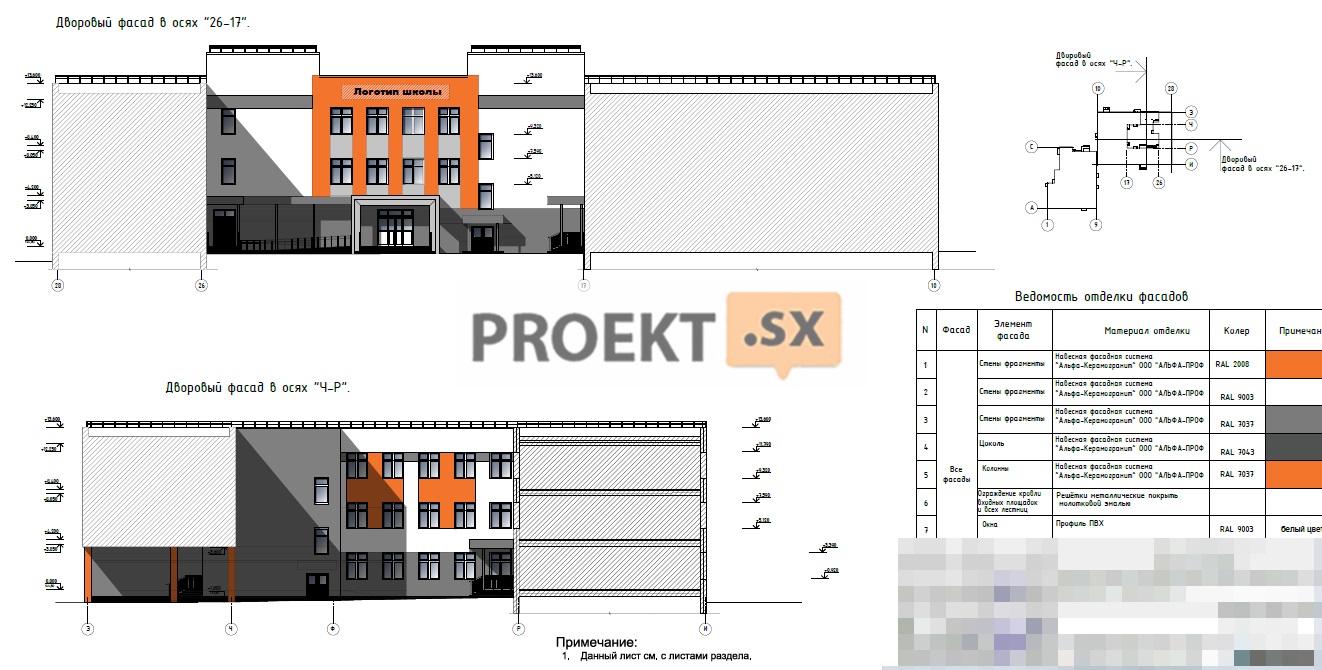

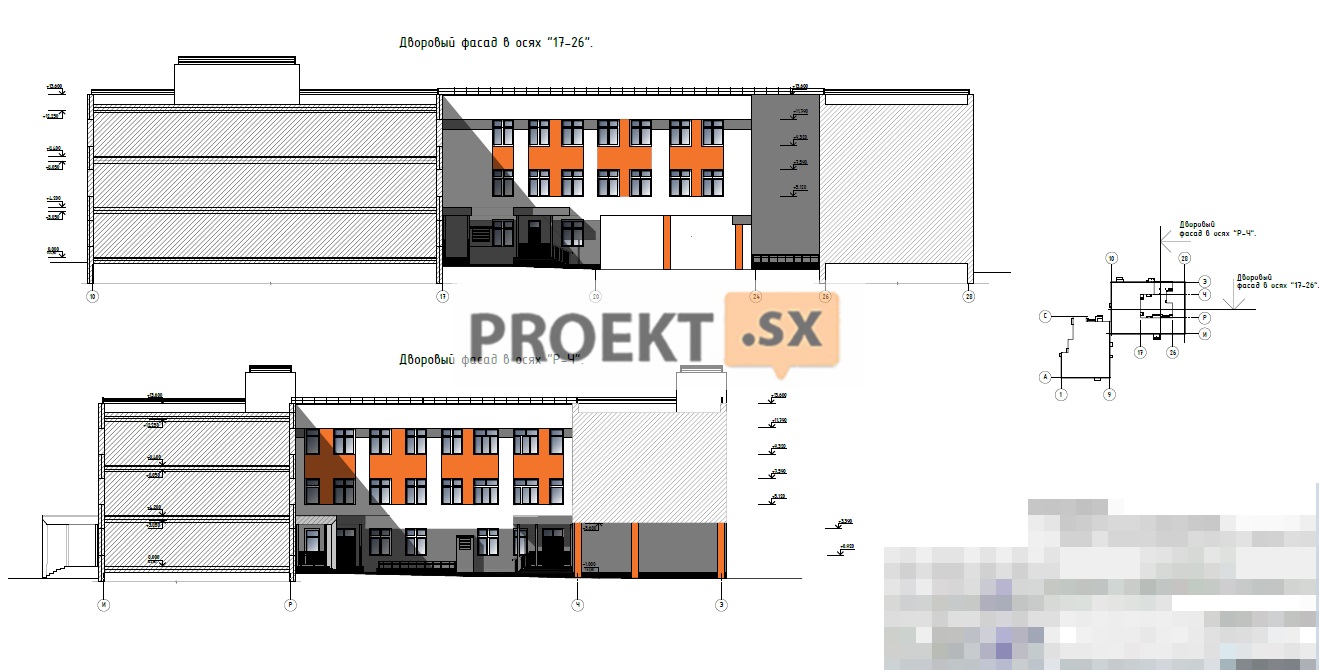

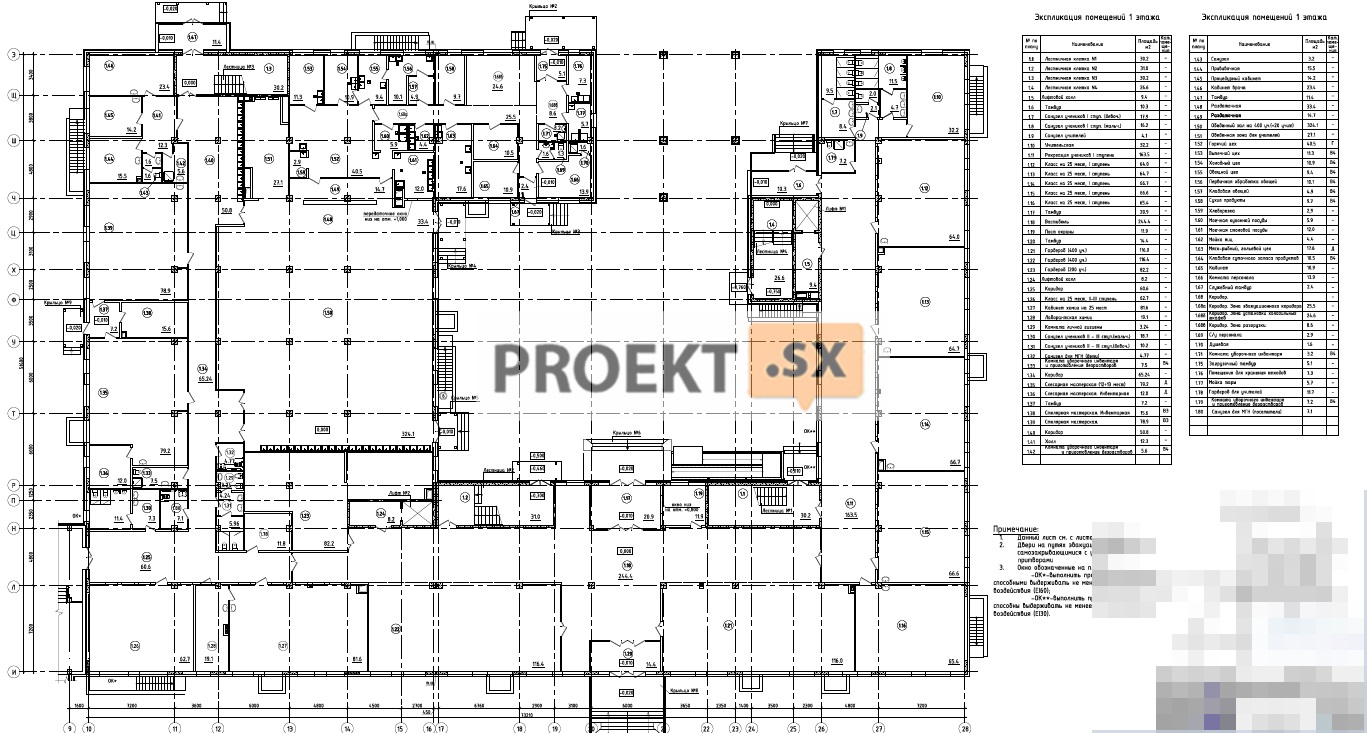

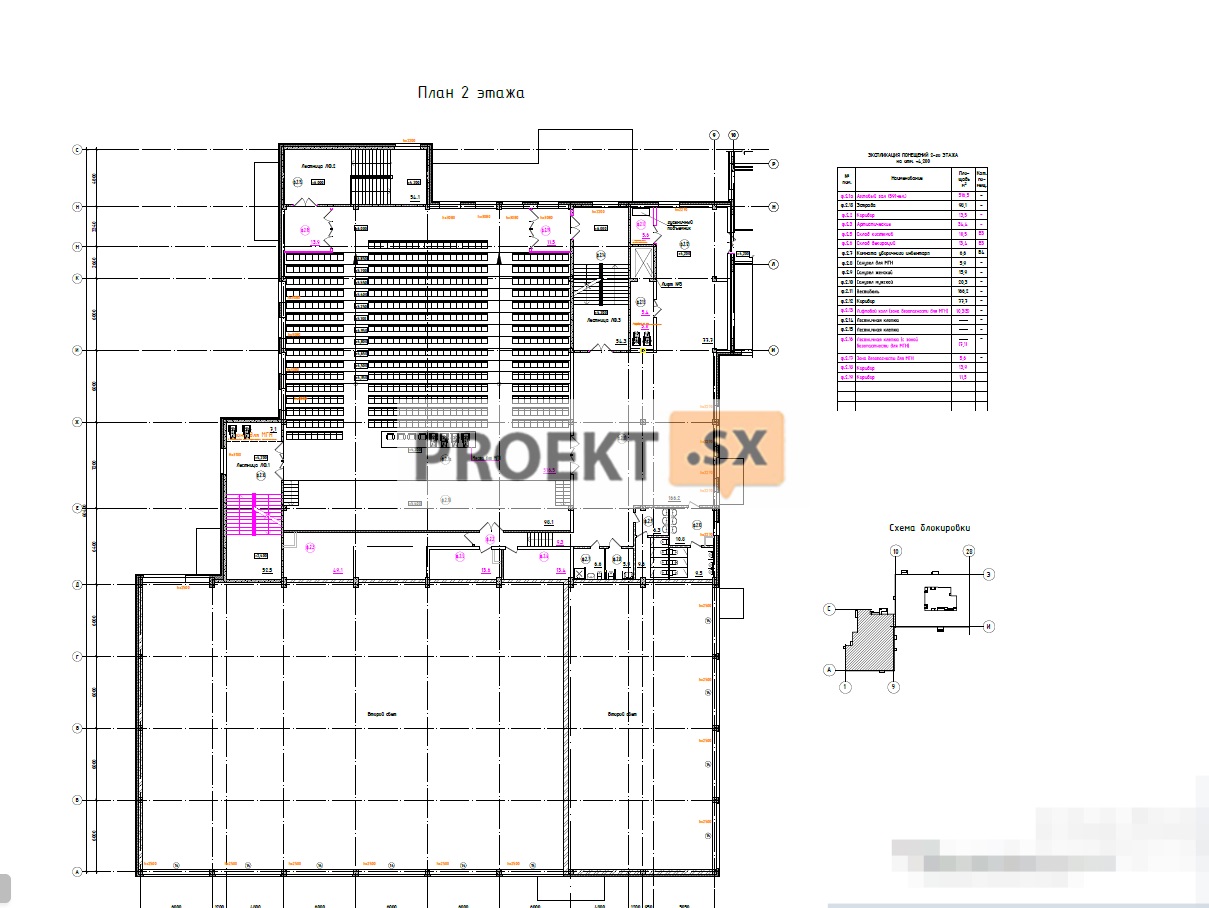

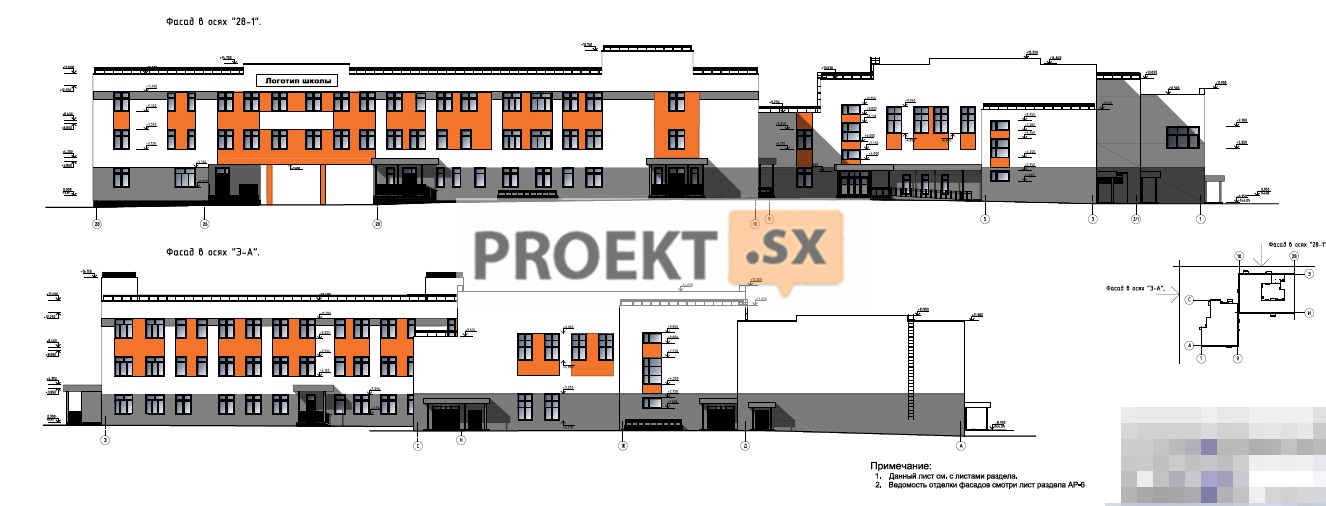

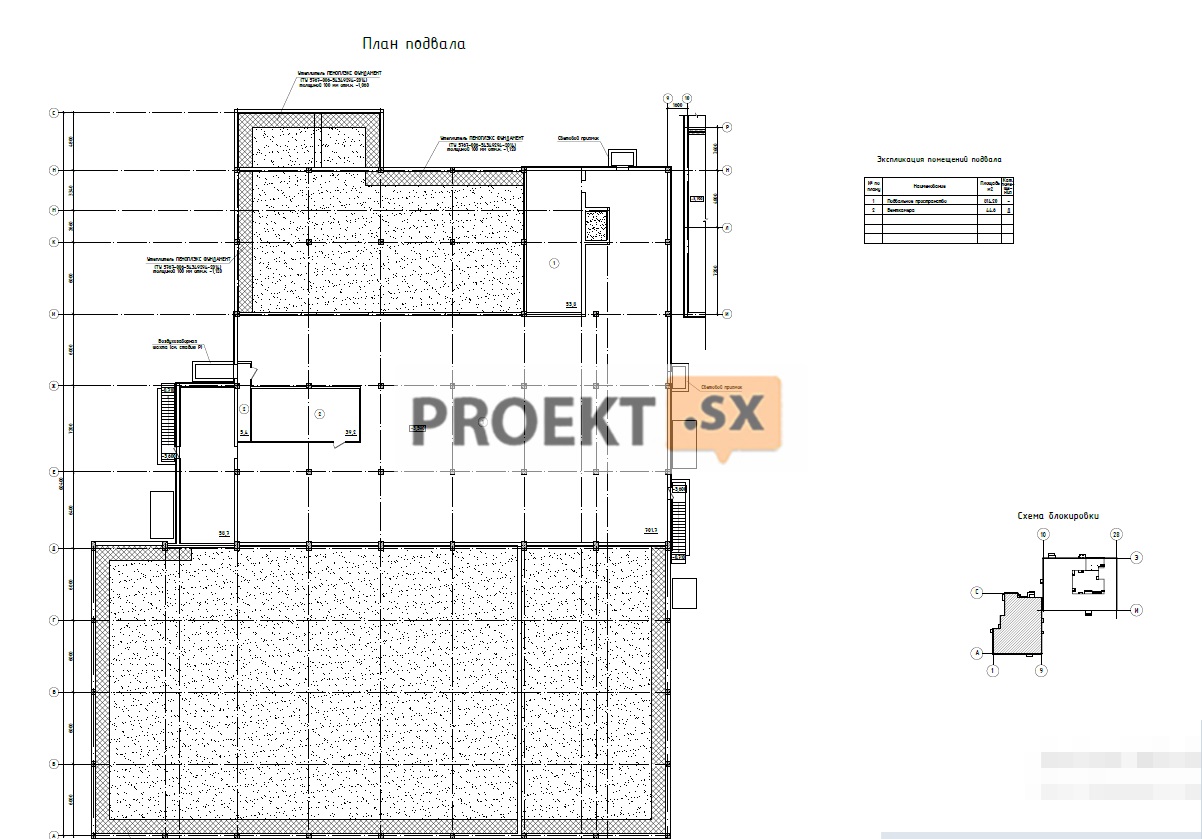

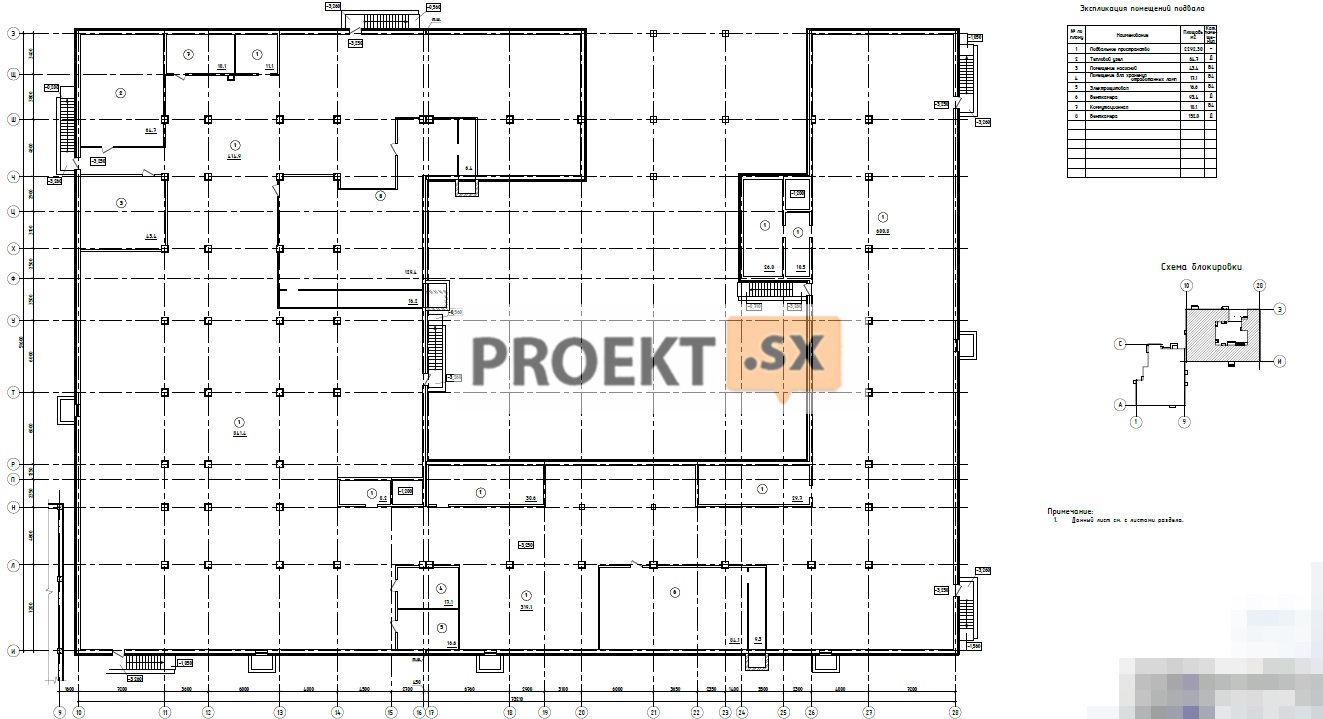

Проектируемый объект представляет собой здание общеобразовательной школы на 1000 учащихся, состоящее из двух блоков: Учебный корпус имеет 3 этажа для проведения учебных занятий и подвальный этаж, где размещены технические и вспомогательные помещения. Вместимость образовательного учреждения составляет 1000 учащихся. На 1, 2, 3 этажах учебного корпуса, размещаются учебные классы, кабинеты, мастерские, обеденный зал столовой, актовый зал, библиотека, помещения учительских, кабинет директора школы, гардероб для учащихся 1 ступени обучения, санузлы и подсобные помещения. В подвальном этаже размещены технические помещения. Функциональное назначение – учреждение реализующие программы начального общего, основного общего и среднего (полного) общего образования и осуществляющие образовательный процесс в соответствии с уровнями общеобразовательных программ трех ступеней общего образования: I ступень - начальное общее образование; II ступень - основное общее образование; III ступень - среднее (полное) общее образование. Группы продлённого дня заданием на проектирование не предусматриваются. Физкультурно-оздоровительный комплекс (ФОК) двухэтажный, имеет сложную геометрическую форму. Функциональное назначение здания - спортивное сооружение для общеобразовательного учреждения. Трибуны и места для зрителей не предусматриваются. Объемно-планировочные решения выполнены в соответствии с требованиями действующих нормативных документов.

Конструктивные решения.

Конструктивная схема здания - каркасная, по типу вертикальных несущих конструкций - колонно-стеновая. Несущая конструктивная схема здания состоит из фундамента, опирающихся на него вертикальных несущих элементов (колонн и стен и пилонов) и объединяющих их в единую пространственную систему горизонтальных элементов (плит перекрытий, покрытия и обвязочных балок). Фундаменты под колонны - отдельно стоящие монолитные железобетонные. Плитная часть многоступенчатая из бетона В25 W6 F150 по ГОСТ 26633-2015. Армирование подошвы монолитных фундаментов выполняется сетками из арматуры А500С по СТО АСЧМ 7-93. Размеры и армирование фундаментов определены расчетом. Для осуществления заделки колонн в фундаментах предусмотрены выпуски из арматуры, диаметр которых соответствует диаметру основного армирования колонн. Выпуски соединены хомутами из арматуры 08А240 по ГОСТ 5781-82*. Фундаменты под стены поддала - ленточные монолитные железобетонные толщиной 300 и 400 мм переменной ширины. Размеры подошвы назначены по расчету из условия достаточной прочности и жесткости фундамента. Бетон конструкции В25 W6 F150 по ГОСТ 26633-2015. Армирование двумя сетками из арматуры А500С по СТО АСЧМ 7-93. Поперечное конструктивное армирование - 06А240 по ГОСТ 5781-82*. Под стены подвала в фундаментах предусмотрены выпуски из арматуры 012А500С по СТО АСЧМ 7-93, что соответствует диаметру основного армирования стен подвала. Фундаменты под лестничные клетки - сплошные плитные железобетонные толщиной 400 мм из бетона В25 W6 F150 по ГОСТ 26633-2015. Армирование двумя сетками из арматуры А500С по СТО АСЧМ 7-93. Поперечное конструктивное армирование - 06А240 по ГОСТ 5781-82*. Под стены подвала в плитах предусмотрены выпуски из арматуры 012А500С по СТО АСЧМ 7-93, что соответствует диаметру основного армирования стен подвала. Под всеми фундаментами устраивается подготовка из бетона В7,5 по ГОСТ 26633-2015. Толщина защитного слоя бетона Аля рабочей арматуры принята не менее 40 мм. Наружные стены поддала монолитные железобетонные толщиной 250 мм, 300 мм и 400 мм. Внутренние стены толщиной 250 мм и 200 мм. Бетон конструкции В25 W6 F150 по ГОСТ 266332015. Армирование стен принято плоскими каркасами с продольной арматурой 012А500С по СТО АСЧМ 7-93 и поперечной 010А500С по СТО АСЧМ 7-93 с шагом 400 мм. Соейинительная горизонтальная арматура 012А500С по СТО АСЧМ 7-93 с шагом 200 мм. Толщина защитного слоя бетона йля рабочей арматуры конструкций стен, соприкасающихся с грунтом, принята не менее 40 мм. Вертикальная гидроизоляция конструкций, соприкасающихся с грунтом, Выполняется обмазкой горячим битумом за 2 раза. Стены подвала в земле утепляются экструйированным пенополистиролом "Пеноплэкс Фундамент" ТУ 5767-006-54349294-2014 толщиной 100 мм на глубину промерзания грунта. Выше земли - минераловатный утеплитель йля Вентилируемого фасада с коэффициентом теплопроводности 0,042 Вт/м С (группа горючести НГ) толщиной 100 мм. Колонны квадратного сечения 400x400 мм и 500x500 мм, прямоугольного сечения 400x800 мм монолитные железобетонные из бетона В25 W4 F150 по ГОСТ 26633-2015 с армированием от- дельными стержнями из арматуры А500С по СТО АСЧМ 7-93. Поперечное армирование в виде хомутов из стержней 08А240 по ГОСТ 5781-82* с шагом 200 мм по высоте. Расстояние от оси рабочей арматуры до грани бетона 50 мм. Пилоны прямоугольного сечения 250x900 мм и 250x1200 мм монолитные железобетонные из бетона В25 W4 F150 по ГОСТ 26633-2015 с армированием плоскими каркасами с продольной арматурой А500С по СТО АСЧМ 7-93 и поперечной 010А500С по СТО АСЧМ 7-93 с шагом не более 200 мм. Соейинительная горизонтальная арматура 012А500С по СТО АСЧМ 7-93 с шагом 200 мм. Расстояние от оси рабочей арматуры до грани бетона 50 мм. Несущие монолитные железобетонные стены лестнично-лифтовые узлов толщиной 250 мм и 200 мм из бетона В25 W4 F150 по ГОСТ 26633-2015. Армирование стен принято плоскими каркасами с продольной арматурой 012А500С по СТО АСЧМ 7-93 и поперечной 010А500С по СТО АСЧМ 793 с шагом 400 мм. Соейинительная горизонтальная арматура 012А500С по СТО АСЧМ 7-93 с шагом 200 мм. Расстояние от оси арматуры до грани бетона 45 мм. Обвязочные 5алки монолитные железобетонные шириной 400 мм высотой 600 мм, 550 мм и 440 мм из бетона В25 W4 F150. Армирование принято стержнями из арматуры А500С по СТО АСЧМ 7-93 согласно расчетам. Расстояние от оси арматуры до грани бетона 50 мм. Плиты перекрытий монолитные железобетонные (безбалочные с капителями) толщиной 250 мм из бетона В25 W4 F150 по ГОСТ 26633-2015. Продольное армирование стержнями из арматуры А500С по СТО АСЧМ 7-93 В двуx направленuяx, располагаемые у нижней и верxней граней плиты, а также (согласно расчету) поперечной арматурой, располагаемой у колонн, стен и по площайи плиты. Расстояние от оси арматуры до грани бетона 35 мм. Утепление плиты подвала - подшивка снизу негорючими минераловатными плитами (НГ) с коэффициентом теплопроводности X <0,042 Вт/м°С толщиной 150 мм. Утепление плиты над проездом - подшивка снизу негорючими минералВатными плитами (НГ) с коэффициентом теплопроводности X <0,042 Вт/м°С толщиной 250мм с отйелкой металлическим саййингом по каркасу (НГ). Покрытие - кровельная система «Экстра» в составе: монолитная железобетонная плита толщиной 250 мм из бетона В25 W4 F150 по ГОСТ 26633-2015. Продольное армирование стержнями из арматуры А500С по СТО АСЧМ 7-93 в двуx на- правленuяx, располагаемые у нижней и верxней граней плиты, а также (согласно расчету) поперечной арматурой, располагаемой у колонн, стен и по площайи плиты. Расстояние от оси арматуры до грани бетона 45 мм. Пароизоляция полиэтиленовая пленка, утеплитель "Пеноплекс Кровля" ТУ 5767-006-54349294-2014 толщиной 150 мм, уклонообразующий слой "Пеноплекс Уклон" ТУ 5767-006-54349294-2014 10-310 мм, геотекстиль p=100 г/м3, полимерная мембрана PLASTFOIL CLASSIC ТУ 23.99.12.110-012-54349294-2016. Класс конструктивной пожарной опасности К0 (Сертификат соответствия №ССБК^и.ПБ14.Н00103) Перекрытия на отм. +5,240; +8,300 помещений ф2.4...ф2.6 в осях 4-7/Д-Е монолитные железобетонные по профлисту Н75-750-0,9 (ГОСТ 24045-2010) общей толщиной 125 мм. Бетон В15 W4 F150 по ГОСТ 26633-2015. Армирование плоскими каркасами из продольной арматуры 012А500С по СТО АСЧМ 7-93 и поперечной 08А500С по СТО АСЧМ 7-93 с шагом 150 мм. Конструкции лестниц: монолитные железобетонные площадки толщиной 250 мм из бетона В25 W4 F150 по ГОСТ 26633-2015 с армированием арматурой А500С по СТО АСЧМ 7-93; марши лестничные сборные железобетонные ребристой конструкции с фризовыми ступенями шириной 1,5 м по серии 1. 251.1-4 вып. 1; монолитные железобетонные марши из бетона В25 W4 F150 по ГОСТ 26633-2015 шириной 1,5 м и 2,25 м с армированием арматурой А500С по СТО АСЧМ 7-93; сборные железобетонные ступени по ГОСТ 8717.0-84. Ограждения металлические высотой 1,2 м с поручнями на двух уровнях - на высоте 0,9 м, а также дополнительный на высоте 0,5 м. Ограждения устанавливаются с двух сторон марша. Расстояние между маршами 100 мм. Наружные самонесущие стены - кладка на клеевом растворе из блоков толщиной 250 мм марки Блок I/600x250x250/D500/B3,5/F25, ГОСТ 31360-2007. Стены второго этажа по оси 3 в осях Ж-Н, по оси Н в осях 5-7 - кладка на клеевом растворе из блоков толщиной 300 мм марки Блок I/600x300x250/D500/B3,5/F25 ГОСТ 31360-2007. Кладка толщиной 380 мм из кирпича керамического утолщенного рядового полнотелого марки КР-р-по 250х120х88/1.4НФ/150/2,0/25/ГОСТ 530-2012 на растворе М100: по осям 1, 9 в осях А-Д; по оси А; по оси Д в осях 1-2; выше отм. +12,840: по оси Д в осях 3-7; по оси Н в осях 5-7 и 7/1-9; по оси 3 в осях Ж-Н; по оси 7 в осях Д-И. Кладка толщиной 250 мм из кирпича керамического утолщенного рядового полнотелого марки КР-р-по 250х120х88/1,4НФ/150/2,0/25/ГОСТ 530-2012 на растворе М100 - по оси Д в осях 3-7 с отм. +8,300 до отм. +12,240. Облицовка фасада - навесная фасадная система "Альфа-Керамогранит" в составе: минераловатный двухслойный утеплитель (к <0,042 Вт/м°С) (НГ) общей толщиной 150мм с воздушным зазором толщиной 60 мм с облицовкой из керамогранитных плит (НГ). Класс конструктивной пожарной опасности К0 согласно экспертного заключения. Внутренние стены: по оси 7 в осях А-Д с отм. -0,750 до отм. +6,250 - толщиной 380 мм из кирпича керамического утолщенного рядового полнотелого марки КР-р-по 250х120х88/1,4НФ/150/2,0/25/ГОСТ 530-2012 на растворе М100, по оси Д в осях 3-9 - толщиной 250 мм из кирпича керамического утолщенного рядового полнотелого марки КР-р-по 250х120х88/1,4НФ/150/2,0/25/ГОСТ 530-2012 на растворе М100, толщиной 250 мм - кладка на клеевом растворе из блоков марки Блок I/600x250x250/D500/ /Б3,5^25/ГОСТ 31360-2007. Перегородки: толщиной 120 мм из кирпича керамического утолщенного рядового полнотелого марки КР-р-по 250х120х88/1,4НФ/150/2,0/25/ГОСТ 530-2012 на растворе М100; толщиной 150 мм - поэлементной сборки на металлическом каркасе тип С362 по серии 1.031.9-3.10 «Комплектные системы Кнауф» вып. 4. Звукоизоляционный слой из стеклянного штапельного волокна плотностью 15-17 кг/м3 толщиной 50 мм. Обшивка двуслойная из КНАУФ- суперлистов толщиной 12,5 мм; толщиной 100 мм - поэлементной сборки на металлическом каркасе тип С111 по серии 1.031.9-2.00 «Комплектные системы Кнауф» вып. 1. Звукоизоляционный слой из стеклянного штапельного Волокна плотностью 40-70 кг/м3 толщиной 75 мм. Обшивка однослойная из ГКЛО толщиной 12,5 мм - по оси 7 в осях А-Д выше отм. +6,250. Конструкции бесчердачных покрытий в осях 1-9/А-Д; 3-7/Д-Н: Фермы - металлические, индивидуального изготовления с двускатным уклоном верхнего пояса 10%, горизонтальным нижним поясом и равномерной треугольной решеткой с нисходящими опорными раскосами. Фермы пролетом 24 м компонуются из двух отправочных марок. Монтажные соединения - фланцевые. Соединение элементов решетки с поясами ферм - бесфасоночное. К верхним поясам ферм привариваются пластины для крепления прогонов. Конструкции фермы: верхний пояс - профиль гнутый замкнутый сварной прямоугольного сечения 180х140х6 по ГОСТ 30245-2003. Приведенная толщина металла 5,817 мм; нижний пояс - профиль гнутый замкнутый сварной квадратного сечения 140х5 по ГОСТ 302452003. Приведенная толщина металла 4,855 мм; опорные раскосы - профиль гнутый замкнутый сварной квадратного сечения 120х5 по ГОСТ 30245-2003. Приведенная толщина металла 4,831 мм; раскосы - профиль гнутый замкнутый сварной квадратного сечения 100х3 по ГОСТ 30245-2003. Приведенная толщина металла 2,927 мм. Для обеспечения предела огнестойкости не менее 30 минут на конструкции фермы монтируется система комплексной конструктивной огнезащиты «МБФ-металл 60» в составе: материал базальтовый огнезащитный рулонный фольгированный МБФ-10 толщиной 10 мм (ТУ 5769-001-70983814-2006); мастика жаростойкая (ТУ 5775-001-62388670-2010), нанесенная с расходом не менее 1,3 кг/м2 без учета потерь. Прогоны раскрепляют верхние пояса ферм через 3 м. Сечение прогонов - профиль гнутый замкнутый сварной прямоугольного сечения 240х160х10 по ГОСТ 30245-2003. Приведенная толщина 9,585 мм. Для обеспечения предела огнестойкости не менее 30 минут на прогоны наносится огнезащитная краска «Нертекс» для металлических конструкций  толщиной сухого слоя 0,78 мм и расходе состава 0,72 кг/ м2 (без учета потерь), нанесенная на антикоррозийный грунт марки ГФ-021 толщиной сухого слоя 50 мкм, с покрывной эмалью «ХВ-1003», толщиной 50 мкм. Надколонники - металлические из двутавров 30К2 по СТО АСЧМ 20-93. Приведенная толщина 6,848 мм. Для обеспечения предела огнестойкости не менее 120 минут на надколонники наносится огнезащитная краска «Нертекс» для металлических конструкций, толщиной сухого слоя 2,49 мм и расходе состава 3,76 кг/ м2 (без учета потерь), нанесенная на антикоррозийный грунт марки ГФ-021 толщиной сухого слоя 50 мкм, с покрывной эмалью «ХВ-1003», толщиной 50 мкм. Связи по фермам: вертикальные связи - профиль гнутый замкнутый сварной квадратного сечения 100х3 по ГОСТ 30245-2003. Приведенная толщина металла 2,927 мм; связи по верхним поясам ферм - из уголков №75х6 по ГОСТ 8509-93. Приведенная толщина металла 2,989 мм. Для обеспечения предела огнестойкости не менее 30 минут на конструкции связей монтируется система комплексной конструктивной огнезащиты «МБФ-металл 60» в составе: материал базальтовый огнезащитный рулонный фольгированный МБФ-10 толщиной 10 мм (ТУ 5769-001-70983814-2006); мастика жаростойкая, нанесенная с расходом не менее 1,3 кг/м2 без учета потерь. Настил - кровельная система «МАКСИ Плюс» по СТО 54349294-004-2017 «Устройство, проектирование и применение гидроизоляции PLASTFOIL в кровлях» в составе: плиты огнезащитные из минеральной ваты толщиной 30 мм; несущий металлический профлист Н75-750-0,9 (ГОСТ 24045-2010) широкими полками вниз; пароизоляция полиэтиленовая пленка, утеплитель из минеральной ваты - 100 мм, утеплитель "Пеноплекс Кровля" ТУ 5767-006-54349294-2014 толщ. 100 мм, геотекстиль p=100 г/м3, полимерная мембрана PLASTFOIL CLASSIC ТУ 23.99.12.110-012-54349294-2016. Класс конструктивной пожарной опасности К0. Парапет из кирпича керамического полнотелого КР-р-по 250х120х88/1,4НФ/150/2,0/25//ГОСТ 530-2012 на растворе М100 толщиной 380 мм. Высота парапета 1200 и 600 мм от кровли. Парапет высотой 600 мм имеет дополнительное металлическое ограждение высотой 600 мм. Водоотвод с покрытий внутренний, организованный. Конструктивная система здания разделена осадочным швом в осях 9-10, а также температурно-усадочным швом в осях 16-17. Все выполненные расчеты конструкций по первому и второму предельным состояниям, поэлементные расчеты теплотехнических характеристик ограждающих конструкций оформлены в отдельный том. Заполнение оконных проемов и Витражей - из ПВХ-профиля с двухкамерным стеклопакетом по ГОСТ 23166-99 и ГОСТ 30674-99, с поворотно-откидным регулируемым открыванием. Двери наружные - стальные по ГОСТ 31173-2003, двери Внутренние - ПВХ по ГОСТ 30970-2014. В технических и других пожароопасных помещениях двери противопожарные сертифицированные.
