Архитектурные решения.

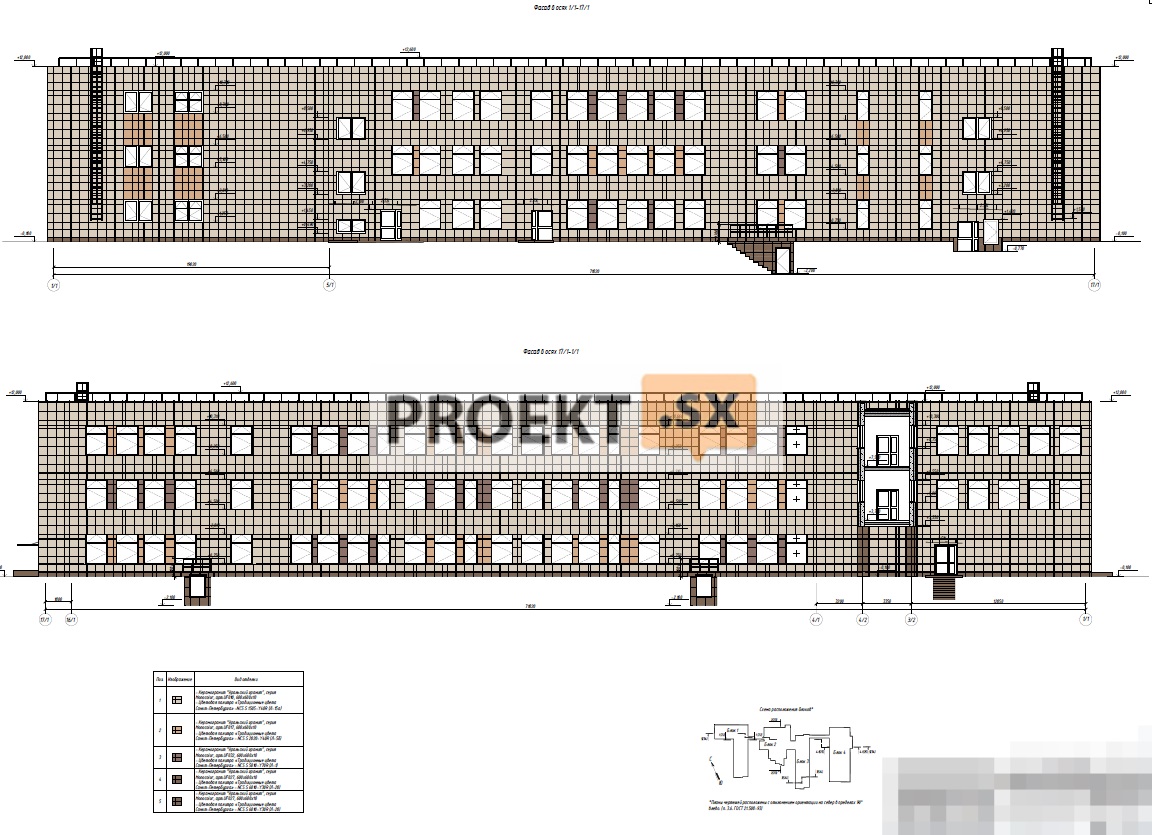

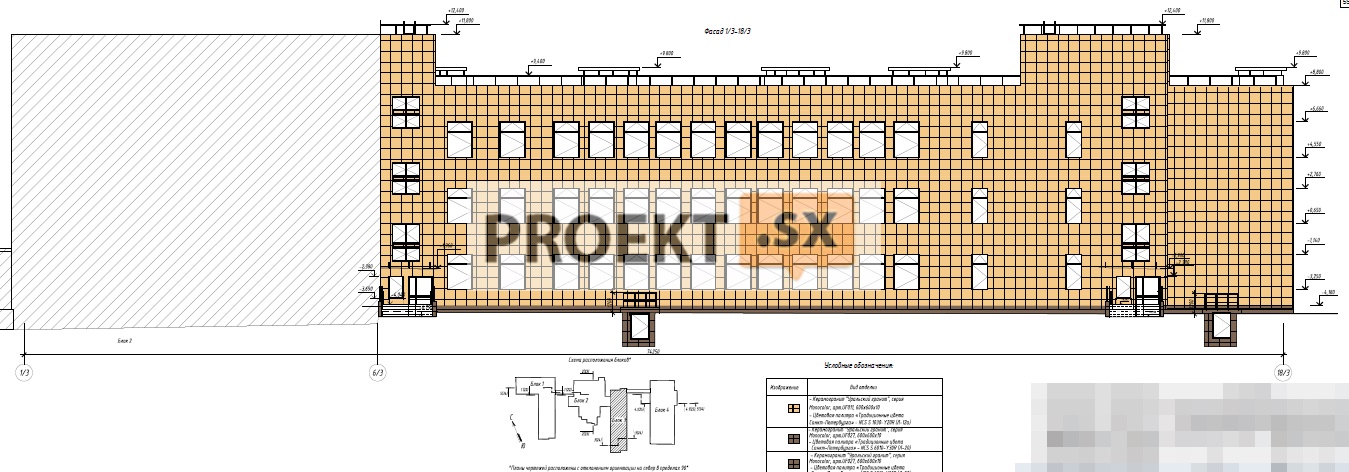

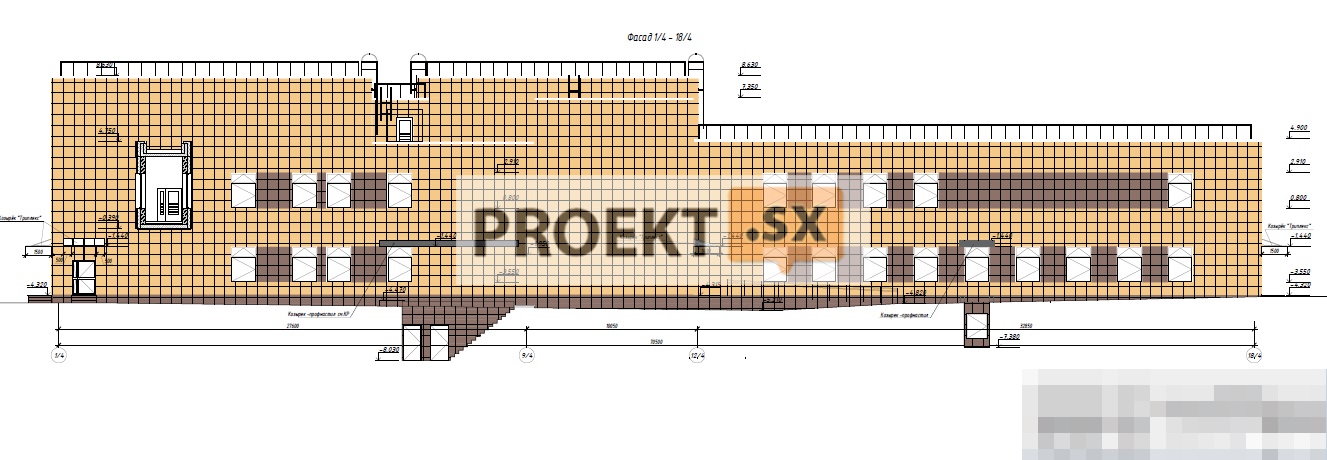

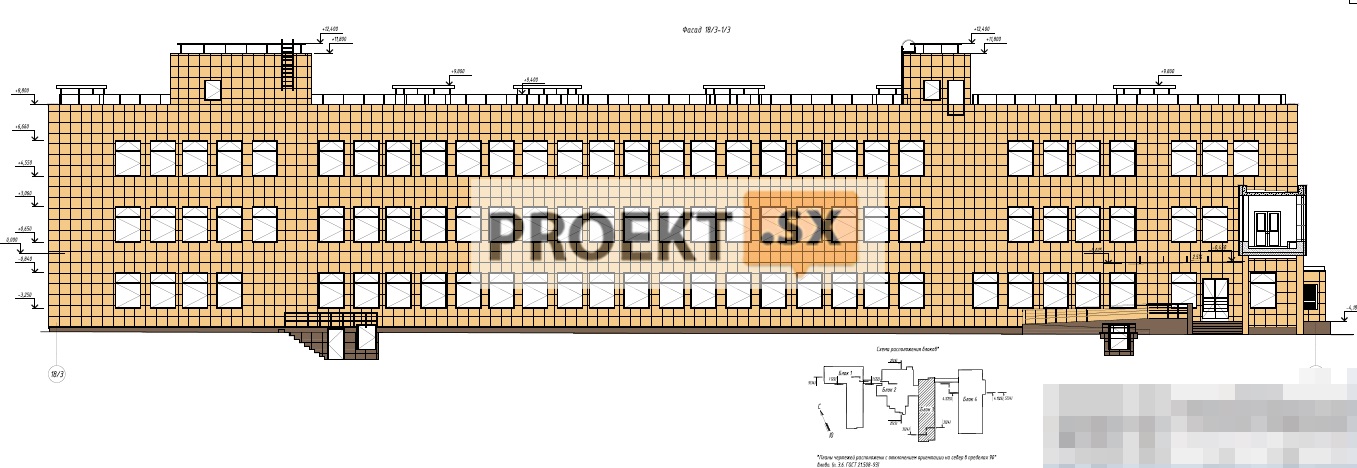

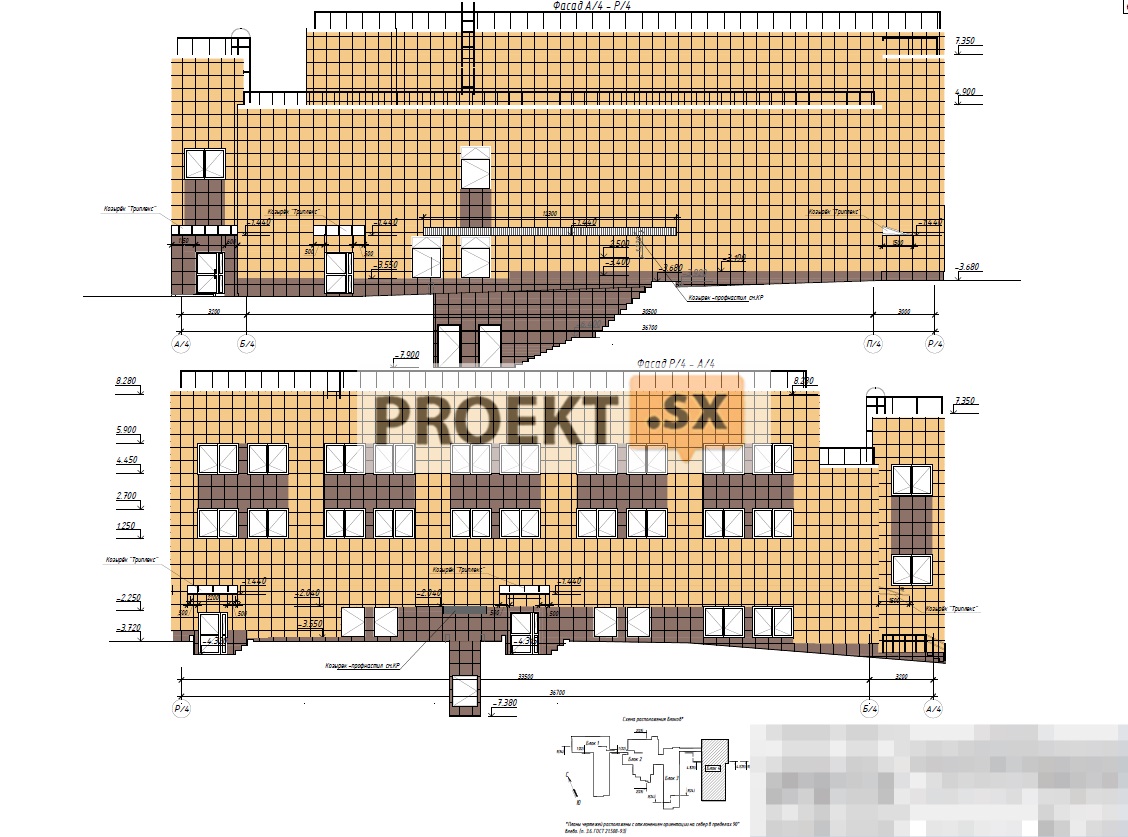

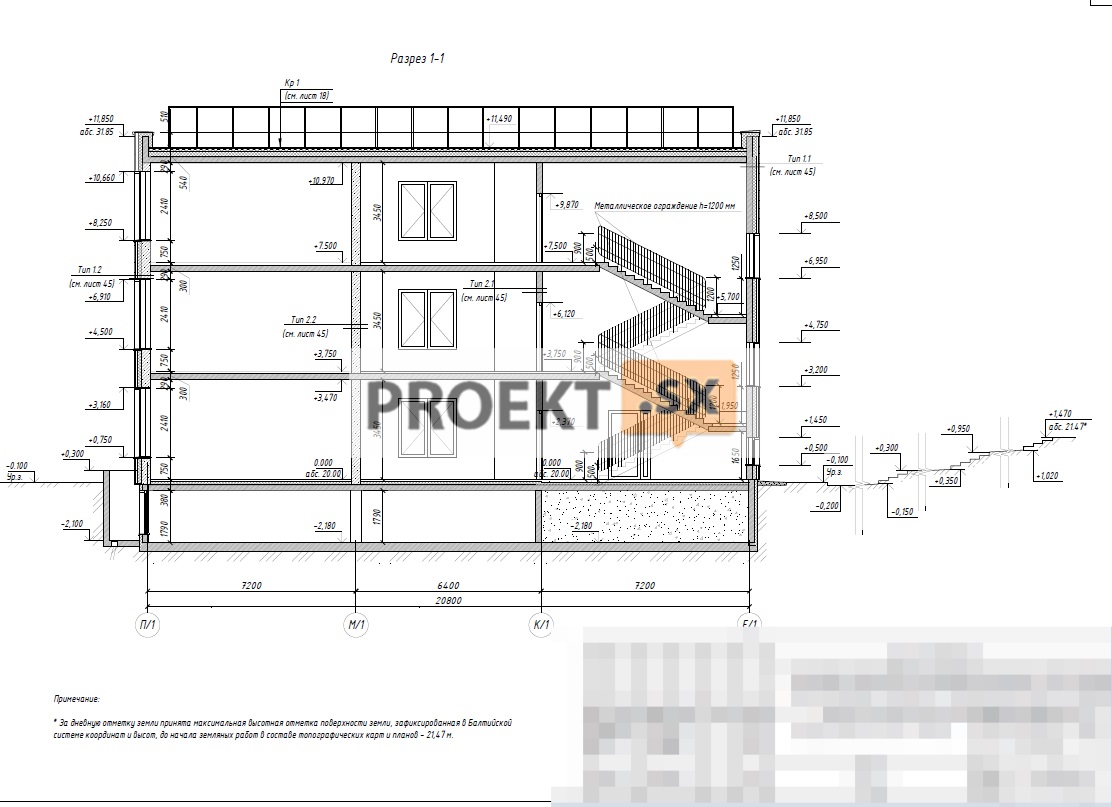

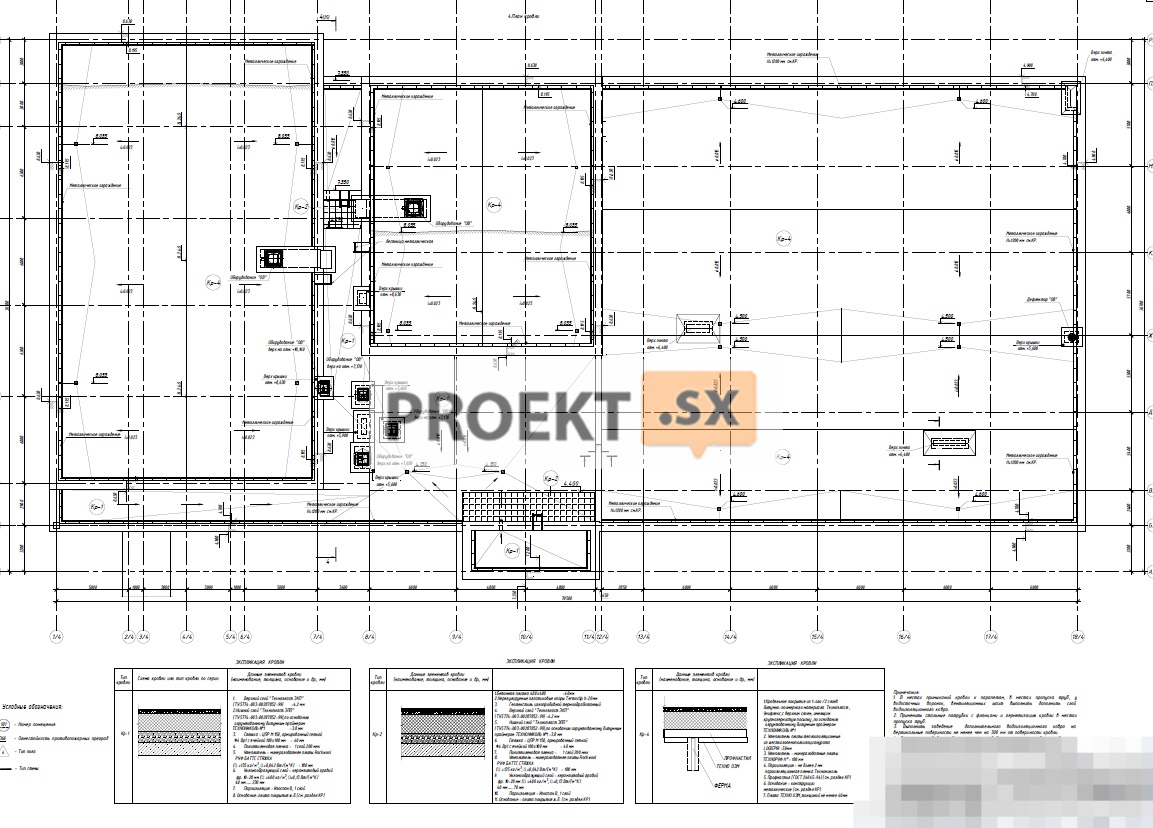

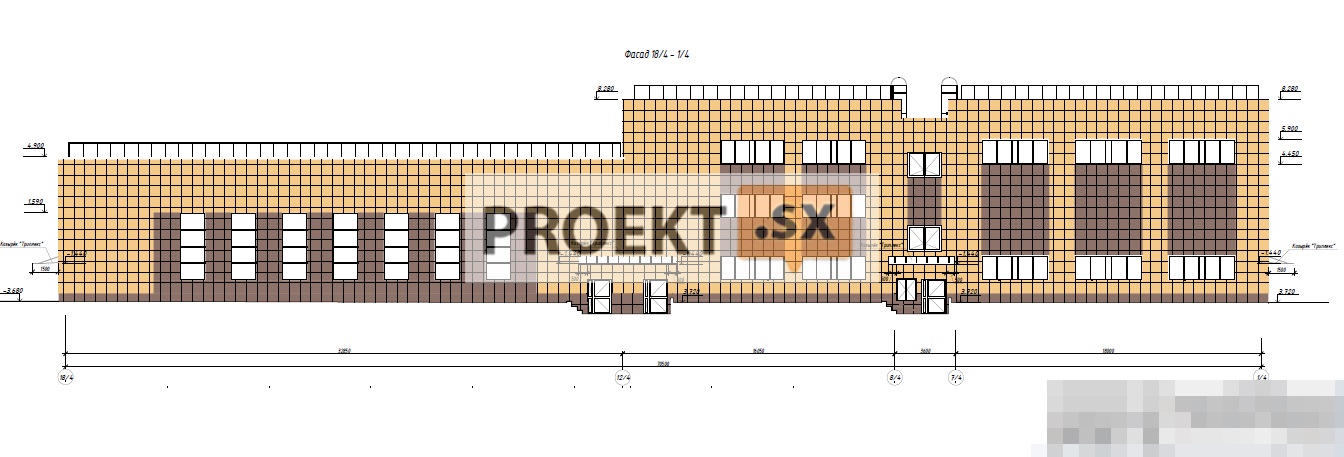

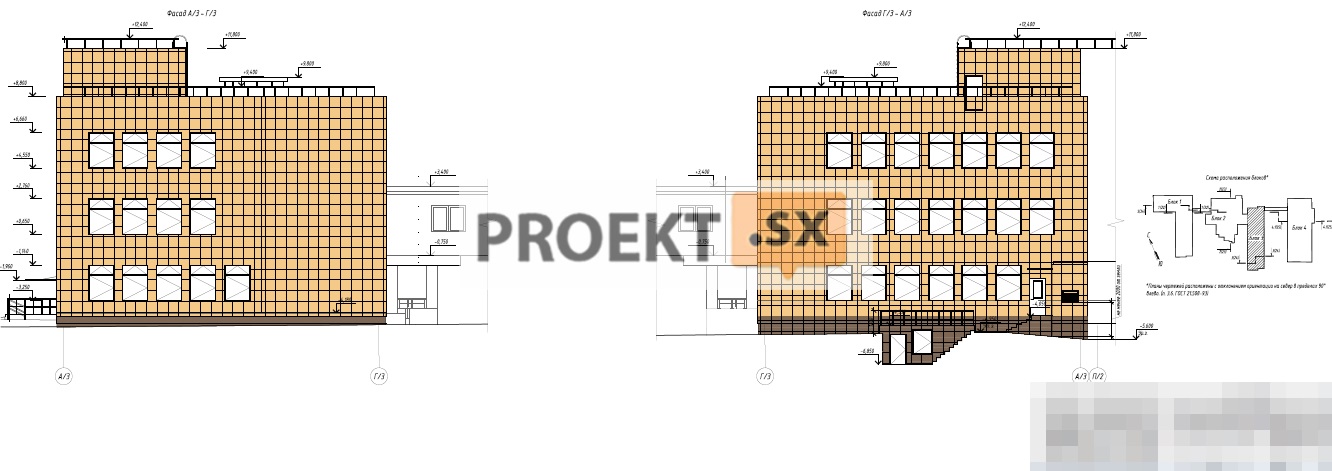

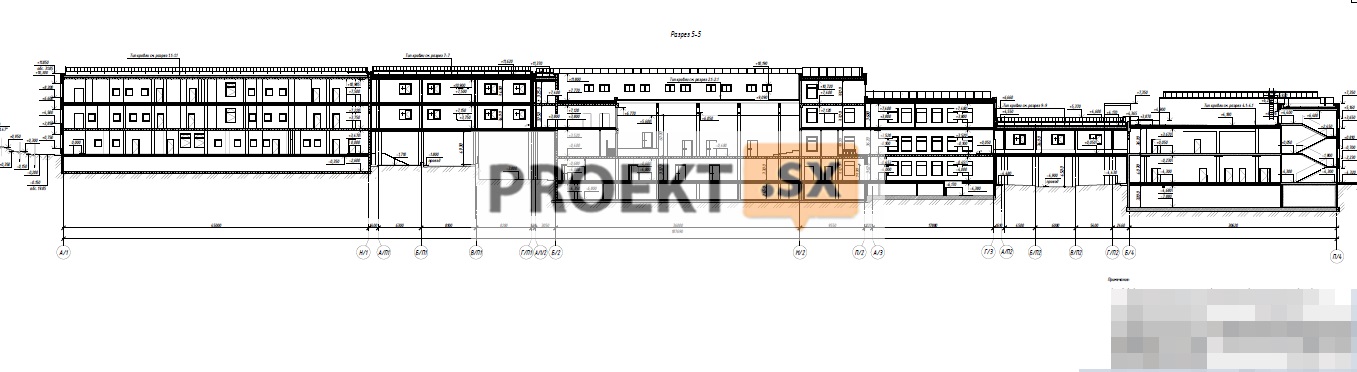

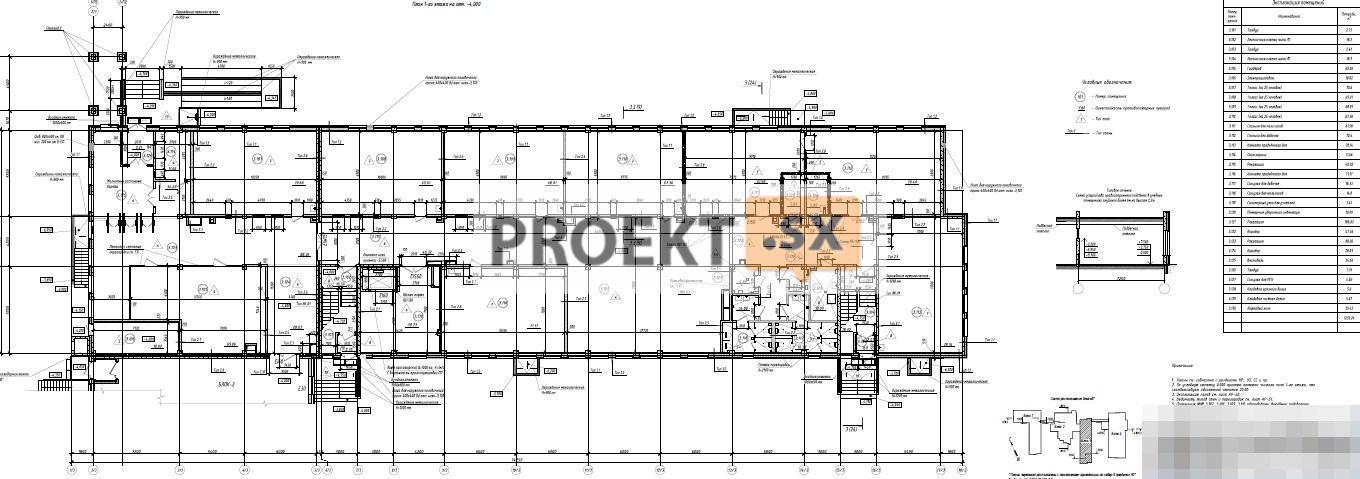

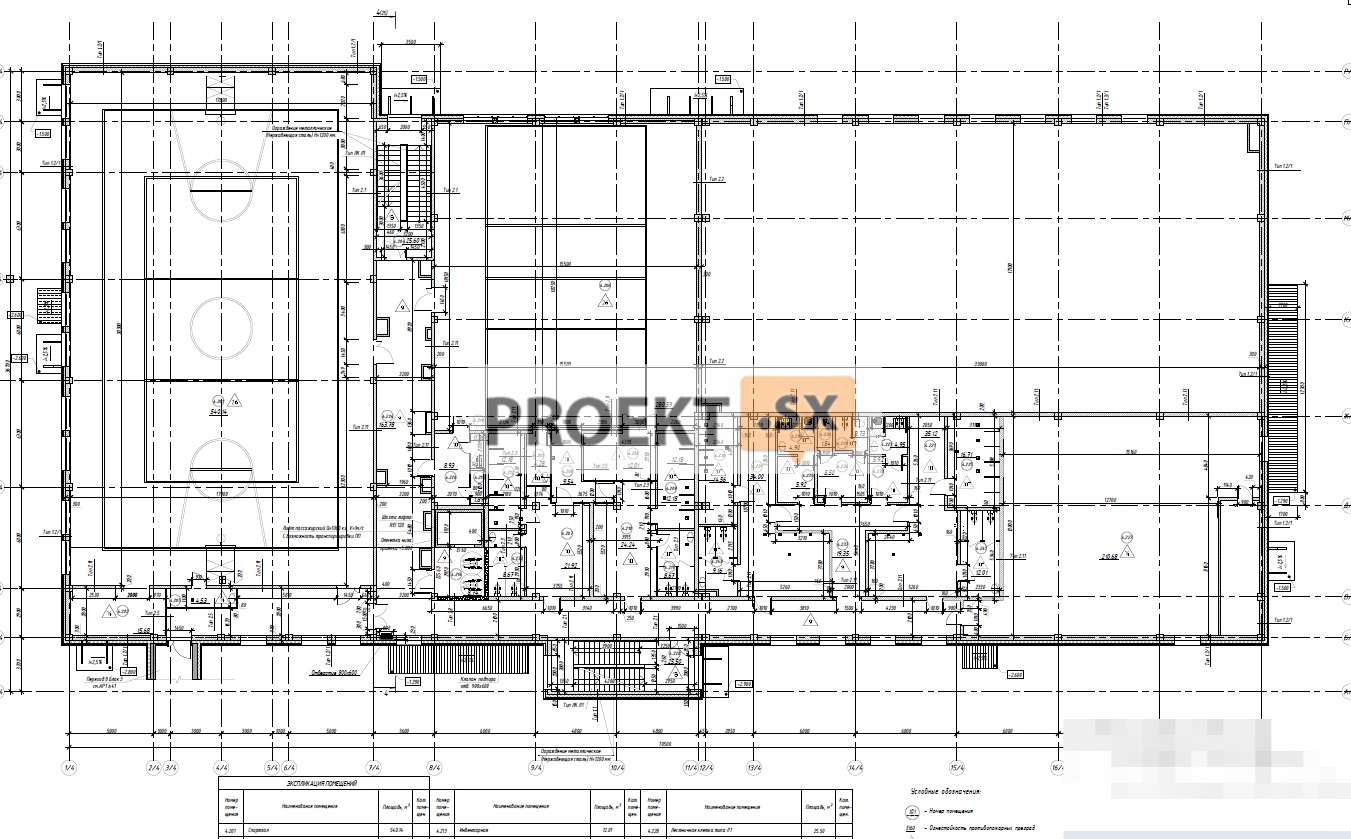

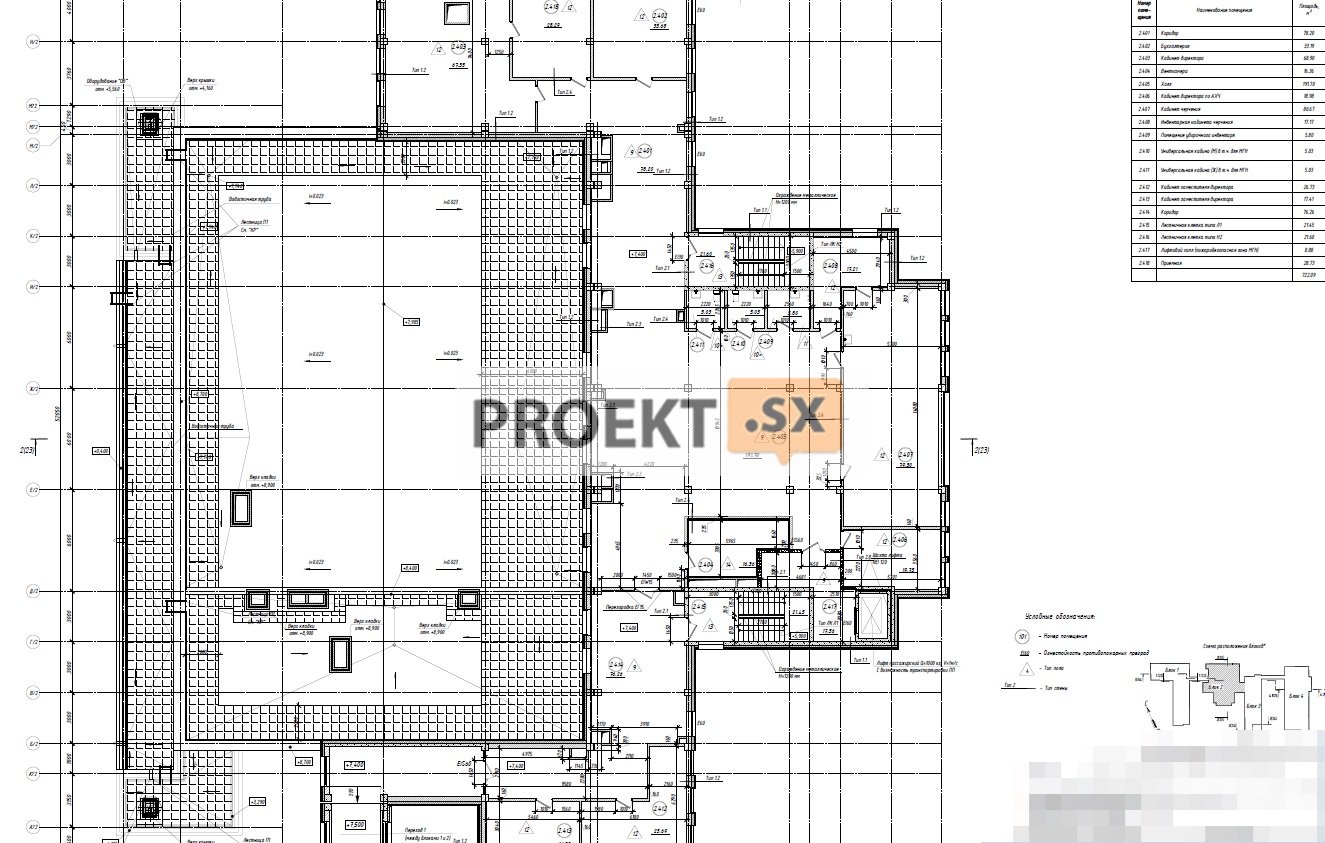

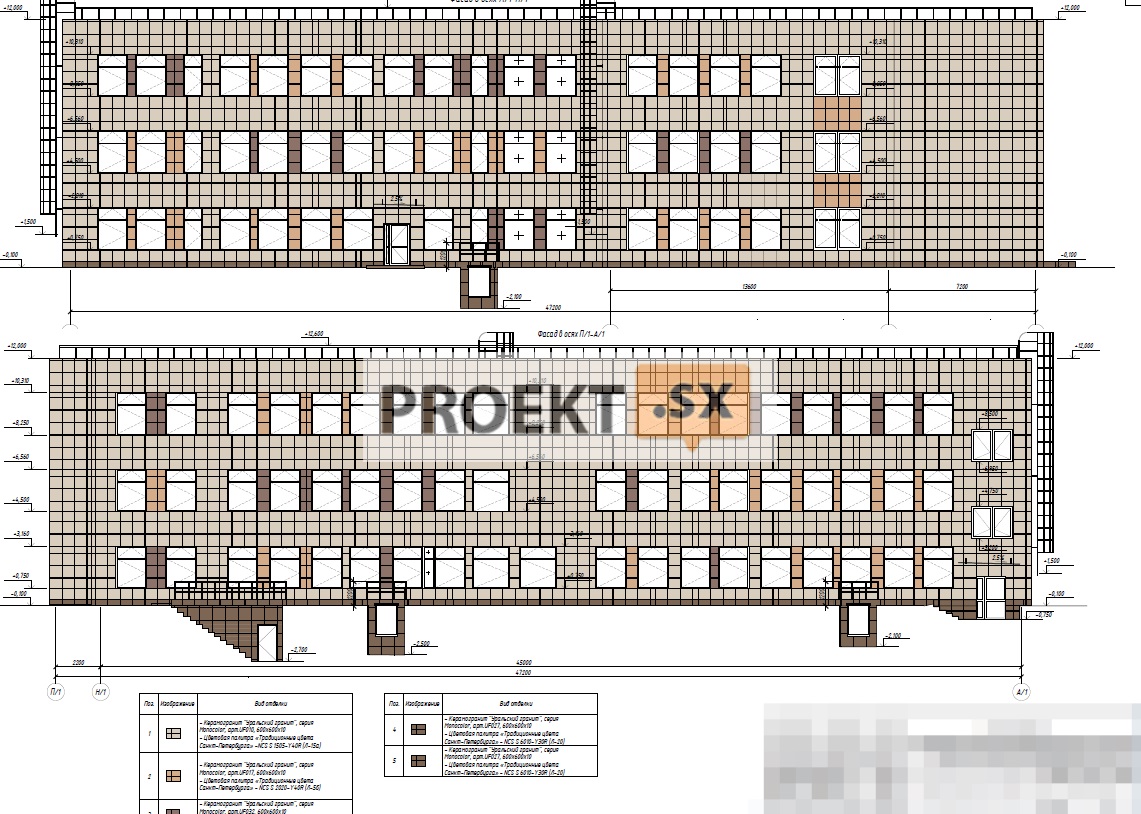

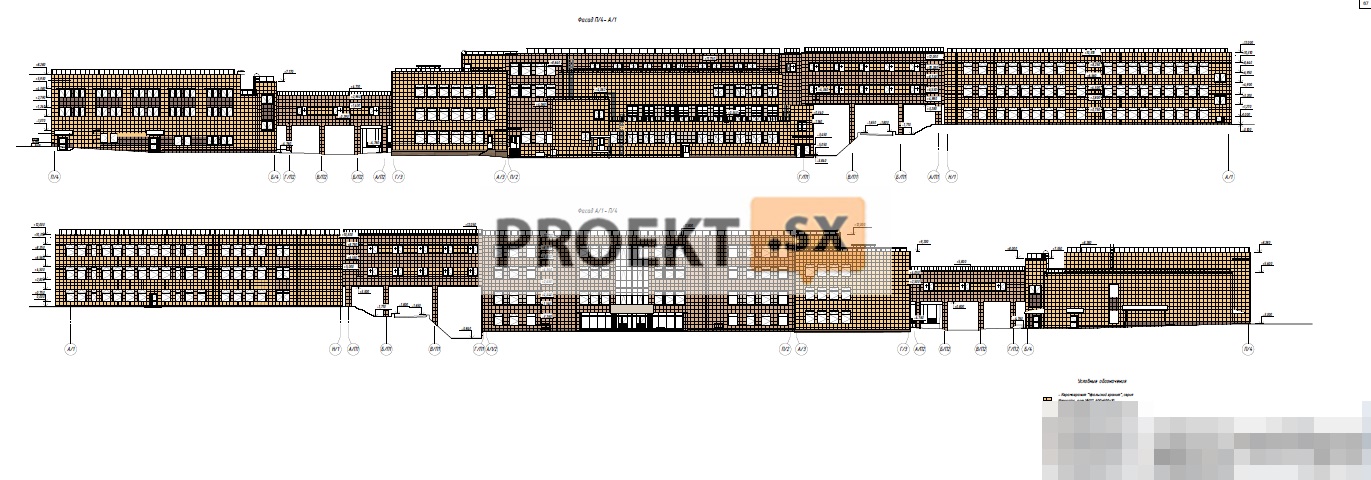

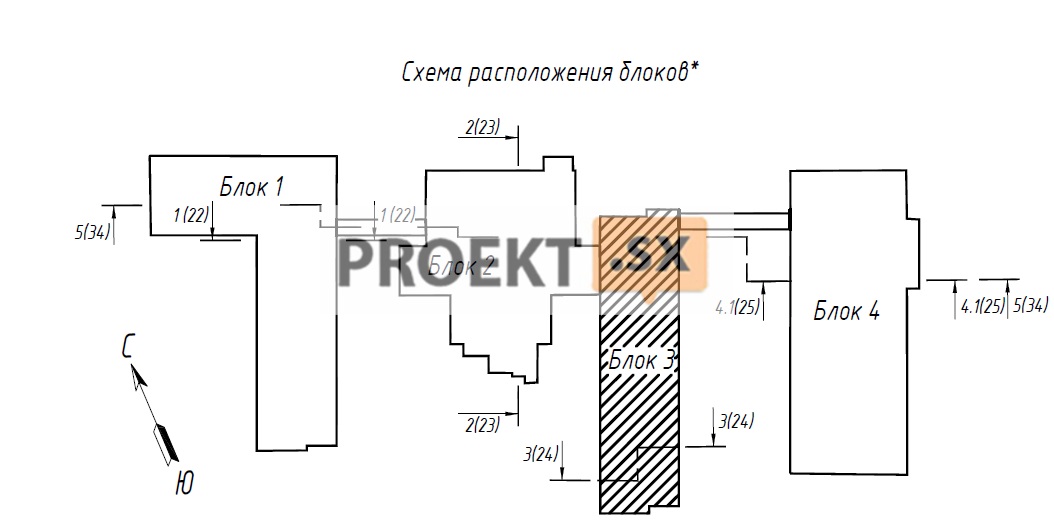

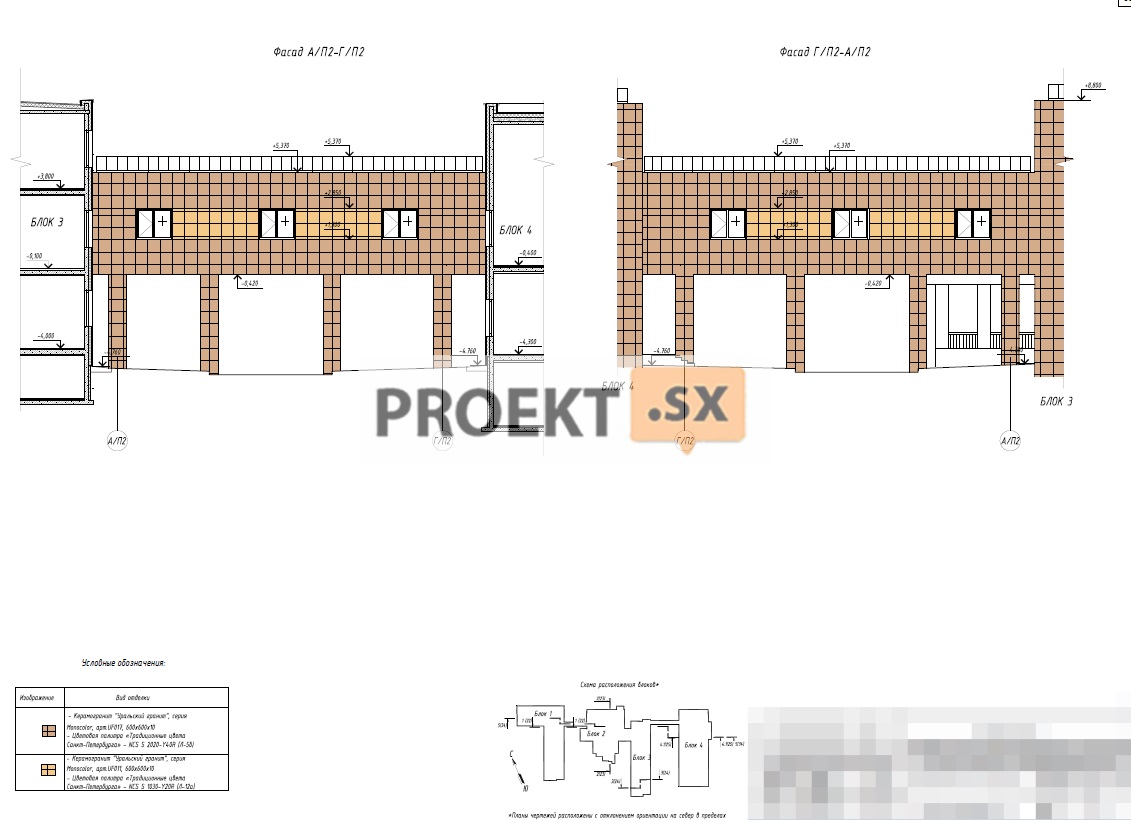

Запроектированное здание общеобразовательной школы на 1000 мест (далее – здание) – отдельно стоящее, двух-, трёх-, четырёхэтажное, с подвалом,без чердака, состоит из четырёх блоков, с общими размерами в плане369,30 х 178,85 м. Блок 1 соединён с блоком 2 галереей по оси Н/1 между осями1/1-4/1 в уровне 2-го и 3-го этажей. Блоки 2 и 3 объединены по оси П/2 междуосями 2/3 – 5/3. Блок 3 соединён с блоком 4 галереей по оси Г/3 между осями2/3 – 2/П2 в уровне 2-го этажа. Главный вход в здание школы запроектированв блоке 2.За относительную отметку 0,000 принят уровень чистого пола первогоэтажа блока 1, соответствующая абсолютной отметке 20.00 в Балтийскойсистеме высот. За точку отсчёта принята максимальная отметка поверхности,зафиксированная в Балтийской системе высот до начала земляных работв составе топографических карт и планов – 21,47 м. Максимальная отметкапарапета здания не превышает отметки 12,00 м. Согласно письма Комитетапо градостроительству и архитектуре от 02.03.2020 № 01-21-5-7606/20 с учётомограничений, установленных приложением № 3 к постановлениюПравительства Санкт-Петербурга от 11.03.2014 № 133, предельно допустимый высотный параметр объекта капитального строительства в границах земельногоучастка не превышает отметку 33,47 м (21,47 + 12,0 = 33,47 м). Здание предназначено для осуществления общеобразовательной деятельности и включает в себя начальную, среднюю и старшую школы. В составе здания предусмотрено: учебные классы на 25 учащихся каждый,актовый зал, библиотека, спортивные залы, бассейны, столовая,административные, общественные, технические, служебные помещения.Блок 1 – предназначен для размещения учащихся средней и старшей школы.Высота помещений 1-3-го этажей – 3,45 м, высота коридоров,оборудованных подвесными потолками, предусмотрена не менее 3,05 м в чистоте. Высота пространства для прокладки коммуникацийв техподполье – 1,79 м; высота подвальных помещений для размещения инженерного оборудования – не менее 2,20 м.В подвале запроектированы технические помещения (вентиляционные камеры; форкамера, электрощитовая, пространство для прокладки инженерныхкоммуникаций). Выходы из подвала запроектированы в приямках. На 1-ом этаже здания запроектировано: учебные кабинетына 25 учащихся, мастерская по обработке металла и древесины, инструментальная комната мастера, мастерская по обработке ткании технологии, кабинеты информатики и вычислительной техники, кабинет домоводства и кулинарии, лаборантская, кабинет врача, кабинет стоматолога,кабинет прививочный, процедурный кабинет, кабинет логопеда, кабинет психолога, санитарные узлы для учащихся и преподавателей, комната личнойгигиены женщин, помещение уборочного инвентаря и дезинфицирующих растворов.На 2-ом этаже здания запроектировано: учебные классы на 25 учащихся,кабинеты иностранного языка, кабинеты физики, лаборантская кабинета по физике, кабинет химии, лаборантская-практикум по химии, кабинетинформатики, серверная, санитарные узлы для учащихся и преподавателей, комната личной гигиены женщин, помещение уборочного инвентаря.На 3-ем этаже здания запроектировано: учебные классы на 25 учащихся, кабинеты иностранного языка, компьютерная лингвистическая лаборатория,кабинеты биологии, лаборантские кабинеты биологии, кабинет ОБЖ, санитарные узлы для учащихся и преподавателей, комната личной гигиеныженщин, помещение уборочного инвентаря. Между блоками 1 и 2 по оси Н/1 между осями 1/1-4/1 в уровне второгои третьего этажей запроектирована галерея. Блок 2 – предназначен для размещения общешкольных помещений.Высота помещений 1-го, 3-го и 4-го этажей – 3,32 м, высота 2-го этажа – 3,92 м, высота актового зала до подвесного потолка – 6,00 м,высота коридоров предусмотрена по высоте этажа. Высота помещений пространства для прокладки коммуникаций в подвале – 1,79 м;высота помещений для размещения инженерного оборудования в подвале – не менее 2,42 м.В подвале блока запроектированы помещения столовой (загрузочная, инвентарная, кладовые сухих продуктов, напитков, овощей, холодильные камеры, гардеробы персонала столовой, помещение уборочного инвентаря), технические помещения (вентиляционные камеры; форкамера, ИТП, пространство для прокладки инженерных коммуникаций). Выходы из подвала запроектированы в приямках. На 1-ом этаже блока запроектировано: вестибюль, гардеробы для учителей, средней и старшей школ, помещение охраны и пожарный пост, обеденный зал, помещения столовой (загрузка, помещение заведующего производством, овощные цеха, холодный цех, мучной цех, помещение обработки яиц, помещение хранения хлебо-булочных изделий и резки хлеба, мясорыбный цех, горячий цех, моечная столовой посуды, моечная кухонной посуды, моечная тары полуфабрикатов, помещение хранения тары, кладовая инвентаря, помещение временного хранения пищевых отходов, комната приёма пищи, гардероб и санитарные узлы персонала столовой, помещение уборочного инвентаря). На 2-ом этаже запроектировано: актовый зал со сценой, склады декораций и музыкальных инструментов, хранения костюмов, хранение мебели, артистические, радиоузел, дикторская, канцелярия, учительские, компьютерно-лингвистическая лаборатория, аппаратная, помещение хранения телескопической лестницы, помещения санитарных узлов для учащихся и преподавателей, помещение уборочного инвентаря. На 3-ем этаже запроектировано: помещение библиотеки с читальным залом, книгохранилища, кабинет заведующего библиотекой, читальный зал и медиатека, комната отдыха учителей, помещения санитарных узлов для учащихся и преподавателей, помещение уборочного инвентаря. На 4-ом этаже запроектировано: кабинет директора, кабинет директора по АХЧ, кабинеты заместителей директора, бухгалтерия, кабинет черчения, инвентарная кабинета черчения, помещения санитарных узлов для учащихся и преподавателей, помещение уборочного инвентаря. Блок 2 и блок 3 запроектированы в непосредственном примыкании друг к другу по оси П/2, для связи между блоками в осях 2/3 – 5/3 предусмотрен дверной проем. Блок 3 предназначен для размещения учащихся начальной школы (1-4 классы) с отдельным входом с улицы. Высота помещений 1-3-го этажей – 3,60 м, высота коридоров, оборудованных подвесными потолками, предусмотрена не менее 3,05 м в чистоте. Высота пространства для прокладки коммуникаций в подземном этаже – 1,77 м; высота помещений для размещения инженерного оборудования – не менее 2,00 м. В подвале запроектированы технические помещения (венткамера, форкамера, кабельная). Выходы из подвала запроектированы в приямках. На 1-ом этаже блока запроектировано: вестибюль, гардероб, пост охраны, учебные классы на 25 учащихся, комната продлённого дня, спальни для мальчиков и девочек, кладовые белья, помещения санитарных узлов для учащихся и преподавателей, помещение уборочного инвентаря. На 2-ом этаже запроектировано: учебные классы на 25 учащихся, комнаты продлённого дня, помещения санитарных узлов для учащихся и преподавателей, помещение уборочного инвентаря. На 3-ем этаже запроектировано: учебные классы на 25 учащихся, комната технического моделирования, комната продлённого дня, учительская начальных классов, комната отдыха учителей, помещения санитарных узлов для учащихся и преподавателей, помещение уборочного инвентаря. На кровле запроектирована надстройка, предназначенная для организации выхода на кровлю из объёма лестничной клетки. Для связи блока 3 и блока 4 запроектирована галерея по оси Г/3 между осями 2/3 – 2/П2 в уровне 2-го этажа. Блок 4 предназначен для размещения спортивных залов и бассейнов. Высота помещений 1-го этажа – 4,07 м, 2-го этажа – 3,62 м, высота спортивных залов (до низа конструкций) – 6,50 м, высота зала бассейна – 7,19 м. Высота пространства для прокладки коммуникаций в техподполье переменная – от 1,53 м до 2,01 м; высота подвальных помещений для размещения инженерного оборудования – не менее 3,20 м. В подвале запроектированы технические помещения (вентиляционные камеры; ИТП, водомерный узел, электрощитовая, помещение водоподготовки большой и малой чаш бассейна), пространство для прокладки инженерных коммуникаций. Выходы из подвала запроектированы в приямках. На 1-ом этаже блока 4 запроектировано: спортзал, тренажёрный зал, бассейны с размерами чаш 10,0х6,00 м и 25,0х11,0 м, тренерские, медкабинет, лаборатория химических анализов, раздевалки, санузлы, душевые, инвентарные, кладовые и помещения уборочного инвентаря. На 2-ом этаже запроектировано: спортзалы, тренерская, инвентарные, санузлы, душевые, кладовые и помещения уборочного инвентаря, технические помещения. Для вертикальной связи между этажами здания запроектированы лестничные клетки типа Л1 и Н2, а также лифты грузоподъёмностью 1000 кг с размерами кабины 2100х1100 мм, предназначенные для перевозки пожарных подразделений и маломобильных групп населения. Ограждения лестниц – металлические, с двусторонними поручнями – на высоте 0,5 и 0,9 м, высота ограждений – 1,20 м. Наружные стены здания – монолитный железобетон, керамзитобетонные блоки с наружным утеплением, навесная вентилируемая система с облицовкой керамогранитом. Внутренние стены и перегородки – монолитный железобетон, керамзитобетонные блоки, газобетонные блоки, керамический полнотелый кирпич. Заполнения оконных проёмов – оконные блоки из 5-камерного ПВХ-профиля с двухкамерными стеклопакетами. Витражи – из алюминиевых профилей с двухкамерными стеклопакетами. Отделка фасадов здания: цокольная часть – керамогранит; стены надземных этажей – керамогранит. Крыльца – железобетонные, отделка – керамогранитная плитка. Ограждения крылец – из нержавеющей стали, высотой не менее 0,9 м. Кровля – из рулонных материалов. Покрытие – плоское, совмещённое, с организованным внутренним водостоком. С выступающих объёмов лестничных клеток предусмотрен организованный наружный водоотвод до уровня основной кровли. Водоприёмные воронки – с электроподогревом. На кровле предусмотрены ходовые дорожки. На перепадах высоты кровли запроектированы металлические лестницы. На кровле запроектированы надстройки, предназначенные для организации выхода на кровлю из объёмов лестничных клеток.

Конструктивные и объёмно-планировочные решения

Уровень ответственности здания – нормальный. Класссооружения – КС-2. Геотехническая категория здания – 2. Ветровой район II, тип местности В, снеговой район III.Здание запроектировано с рамно-стеновой конструктивной схемой с несущими конструкциями из монолитного железобетона. Зданиезапроектировано из четырёх блоков. Блоки 2 и 3 примыкают друг к другу, блоки 1 и 4 отстоят от блоков 2 и 3 и соединены с ними переходами. Переходыотделены от блоков осадочными швами. Блоки дополнительно разделены температурно-осадочными швами.Бетон монолитных конструкций надземной части здания и внутренних конструкций подземной части здания – В30 F75, рабочая арматура – А500С.Бетон наружных монолитных конструкций подземной частиздания – В30 W8 F150, рабочая арматура – А500С.Ненесущие наружные стены блоков – из керамзитобетонных блоков D850 B3.5 с наружным утеплением и отделкой фасадной системойс устройством воздушного зазора.Несущие наружные стены – из монолитного железобетона толщиной200 мм с утеплением и отделкой по типу ненесущих стен.Наружные стены подвала и цоколя – толщиной 200 мм, в зоне опирания колонн первого этажа с пилястрами, с наружным утеплением.Стенки парапета – из монолитного железобетона толщиной 200 мм с утеплением с двух сторон и с отделкой по типу ненесущих стен.Колонны – сечением 400х400 мм (в подвале – 500х500 мм)из монолитного железобетона. Внутренние несущие стены – толщиной 200 мм из монолитногожелезобетона. Перекрытия и покрытия – плиты толщиной 200 мм из монолитного железобетона.
