Общие сведения.

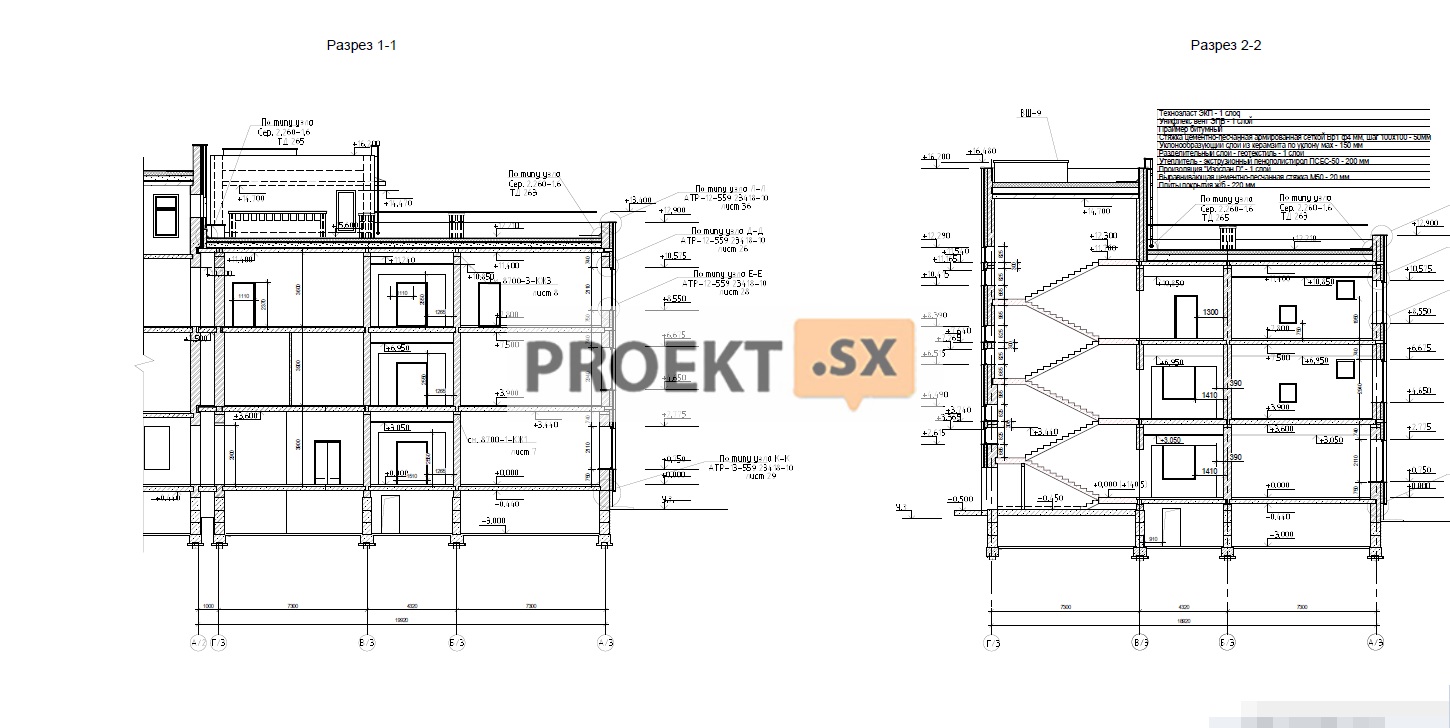

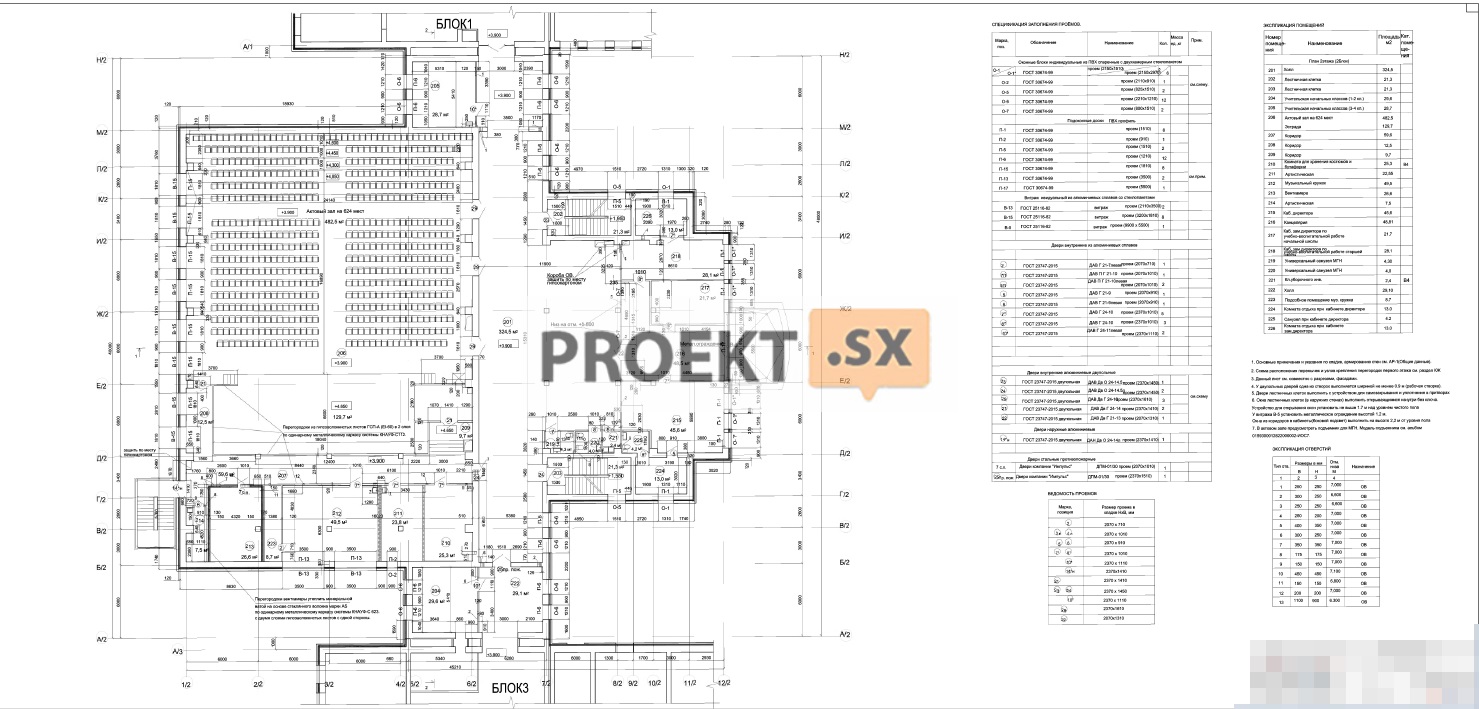

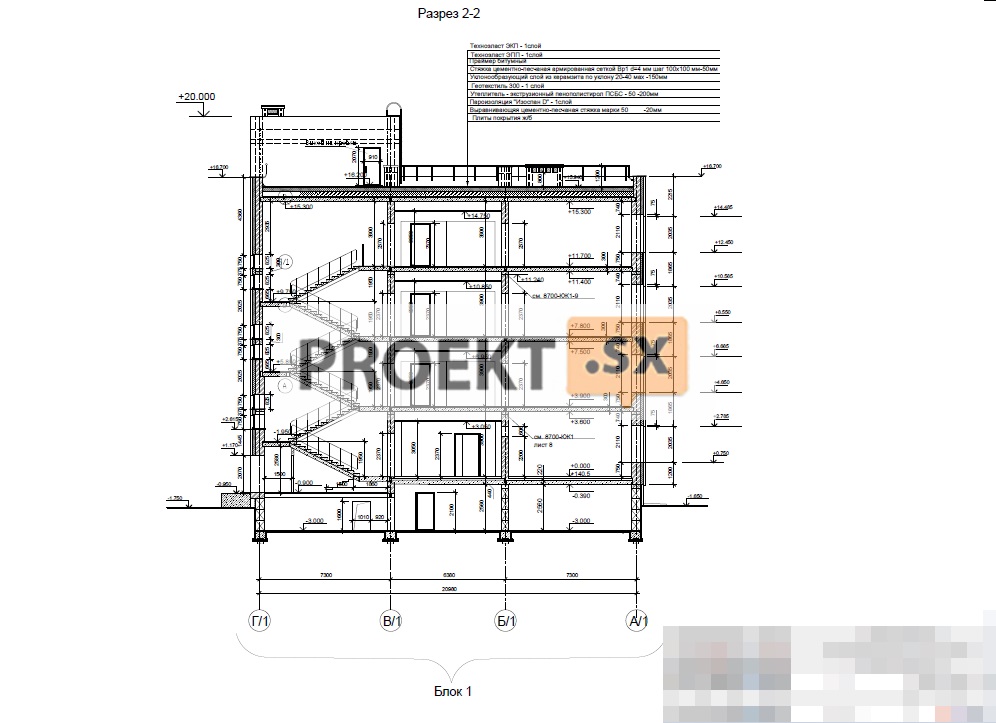

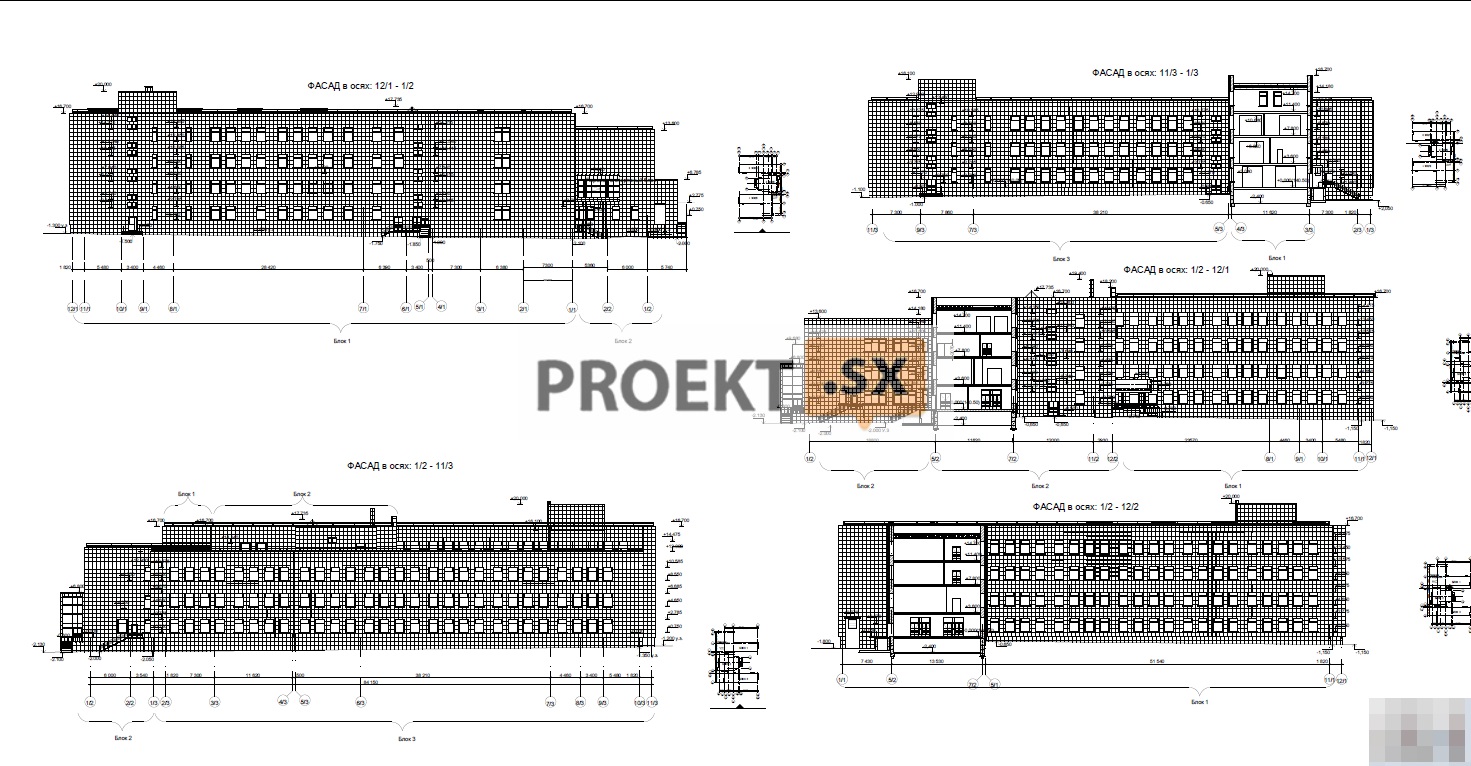

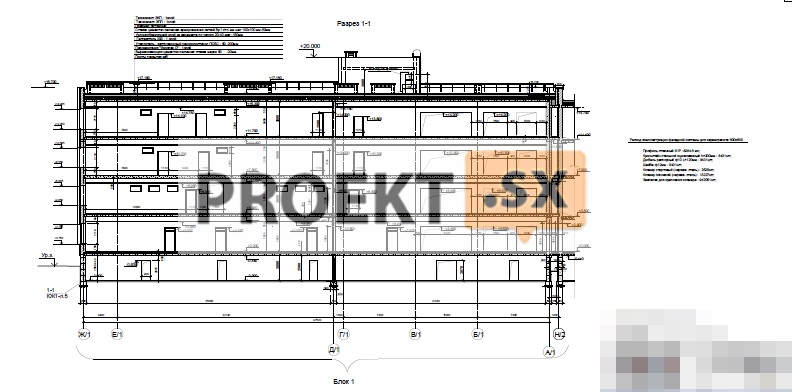

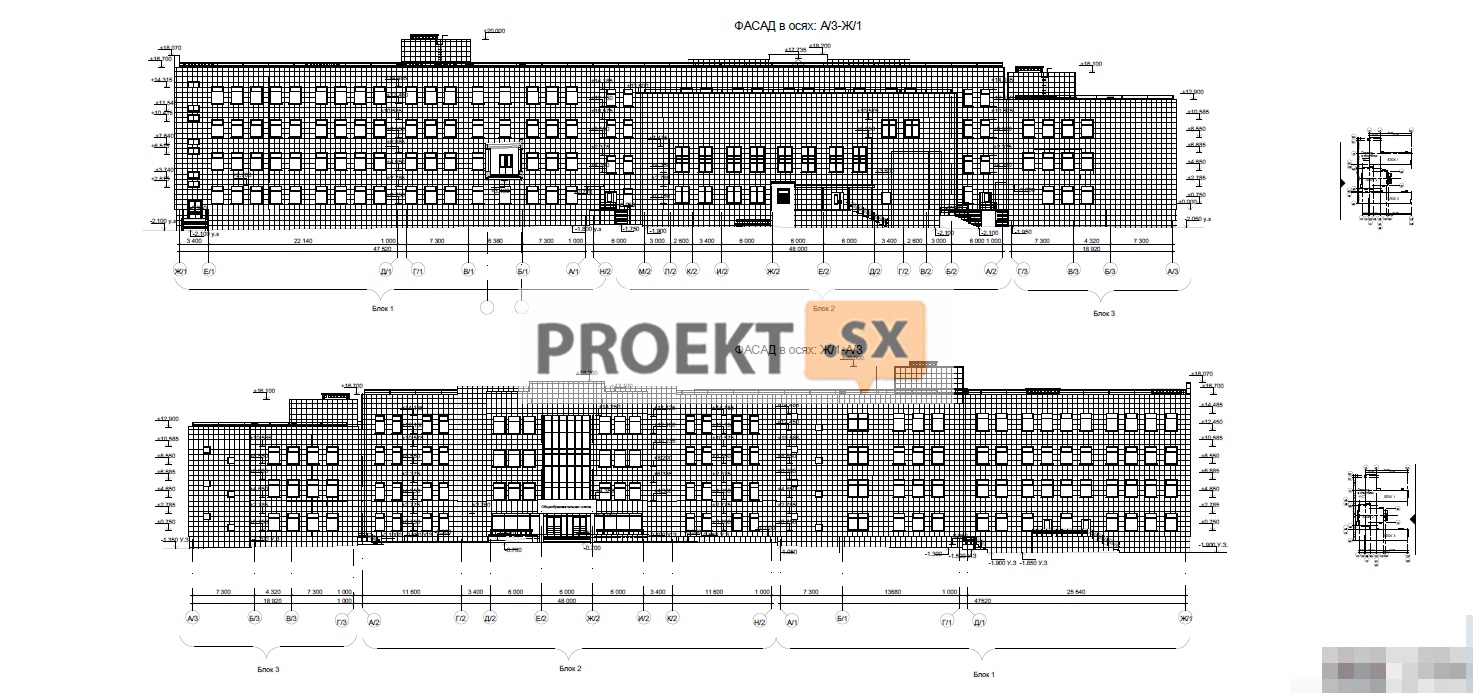

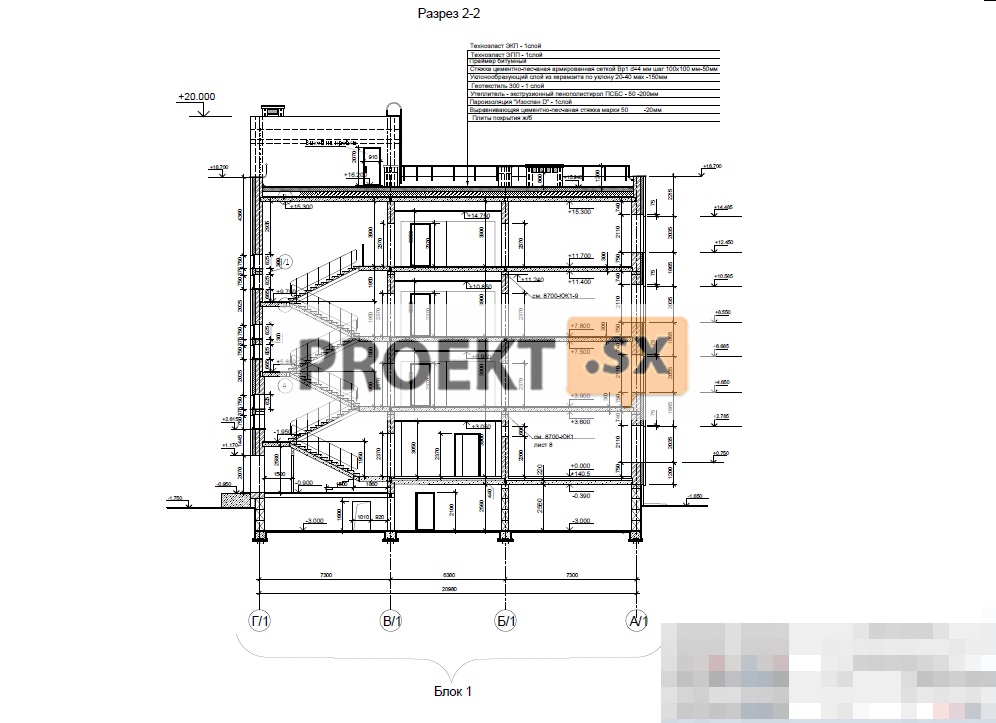

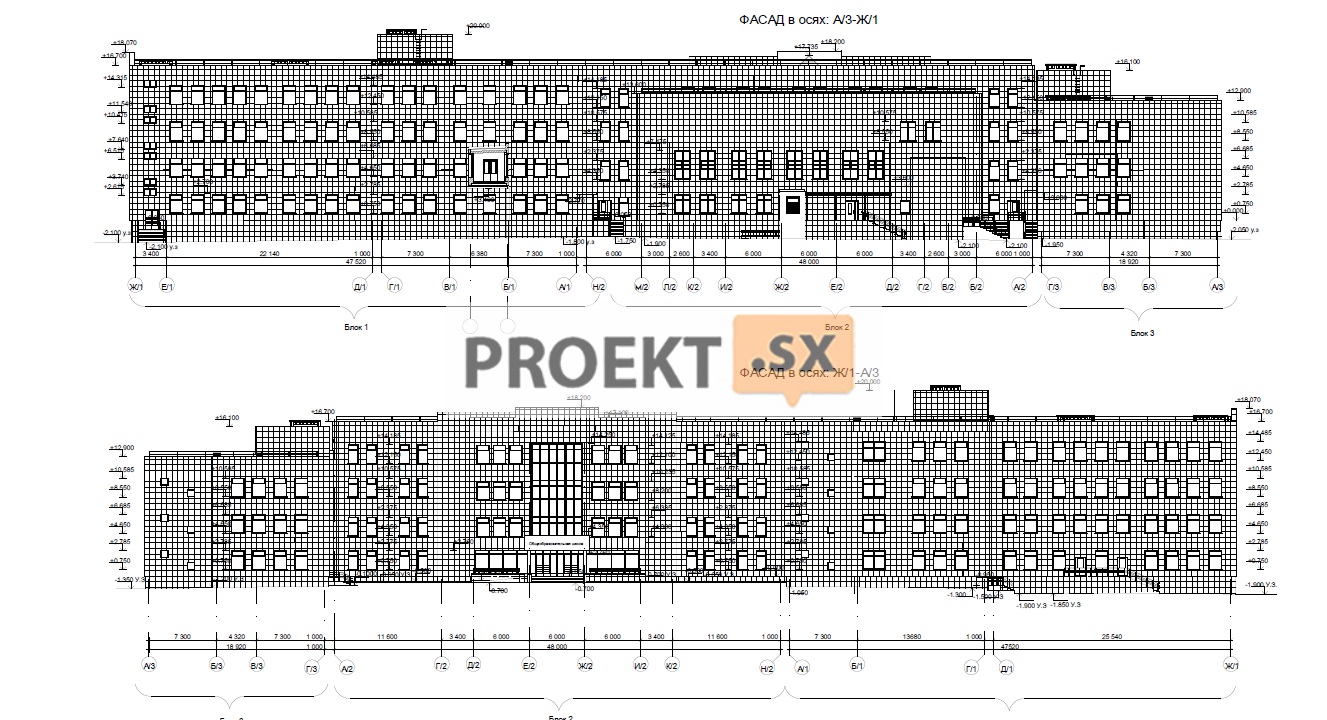

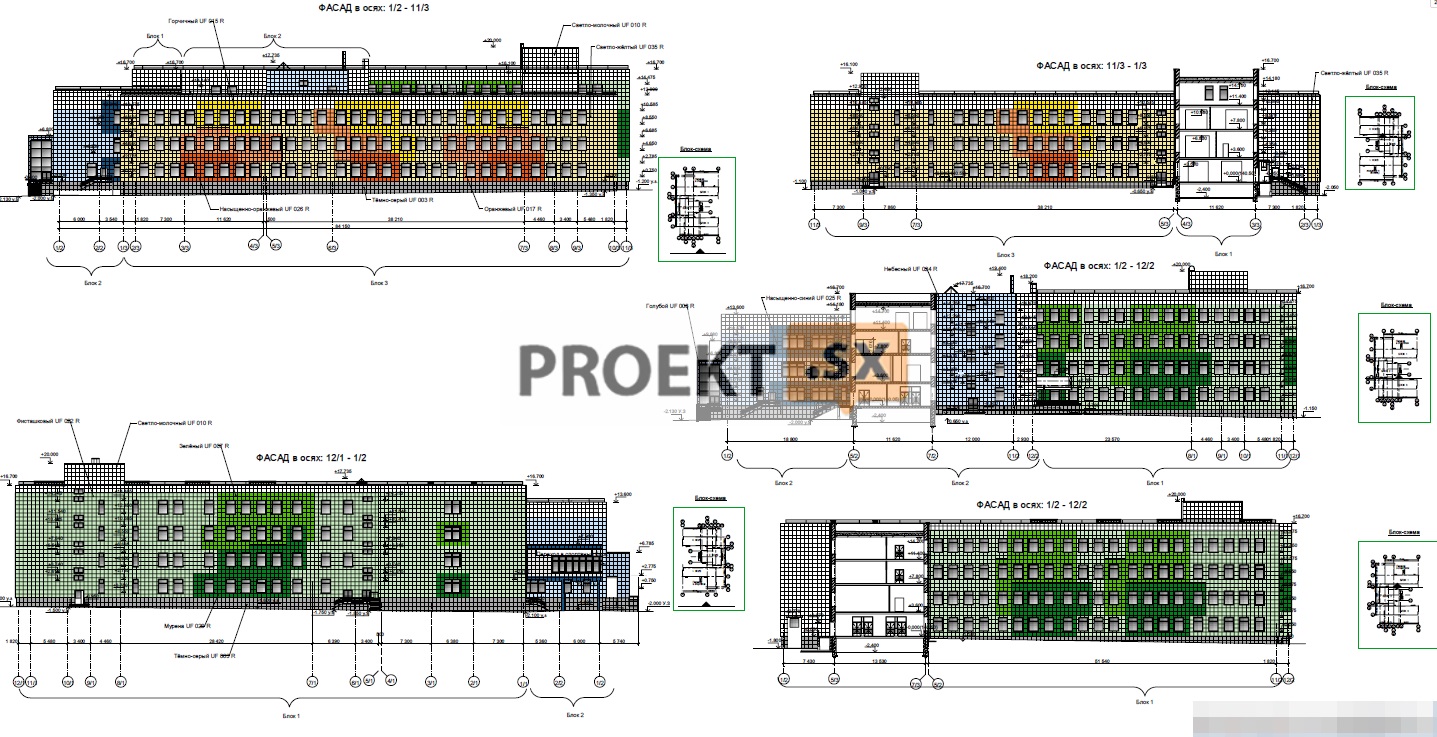

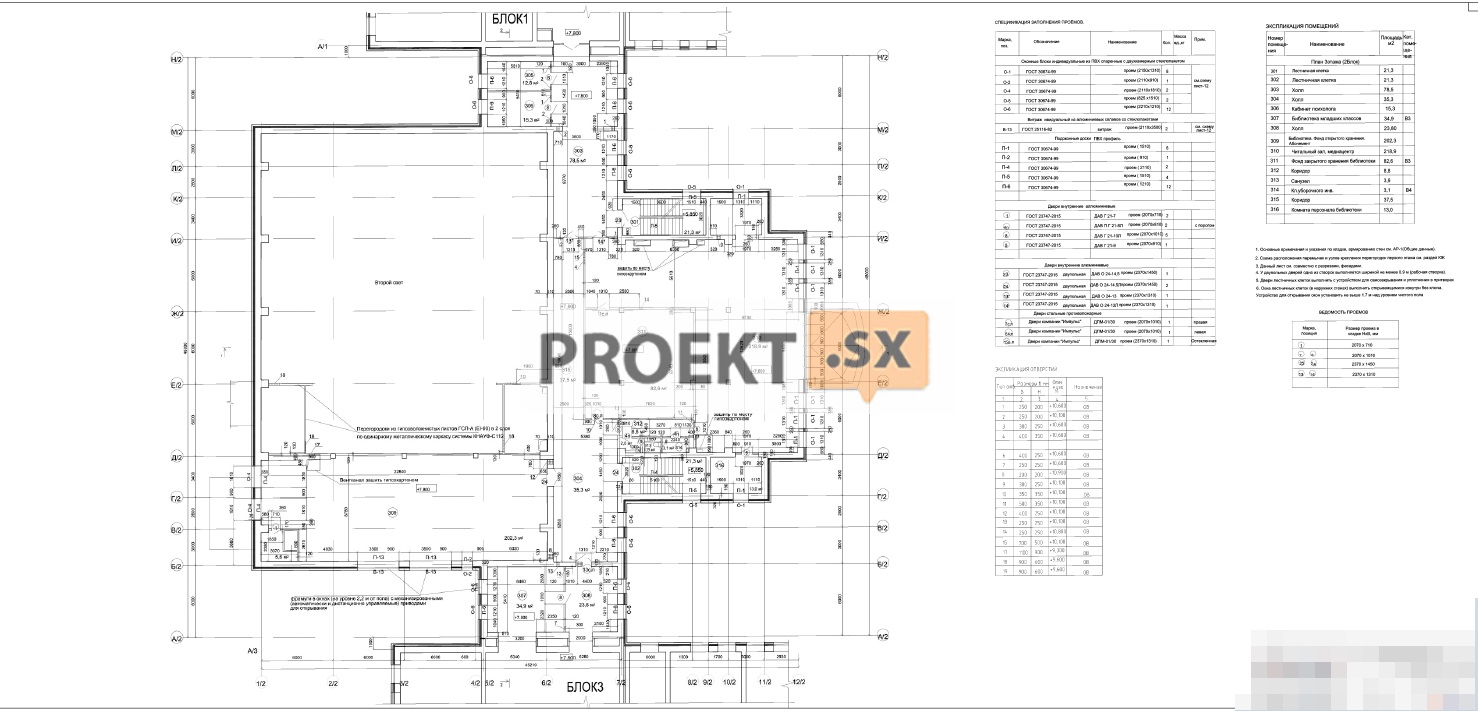

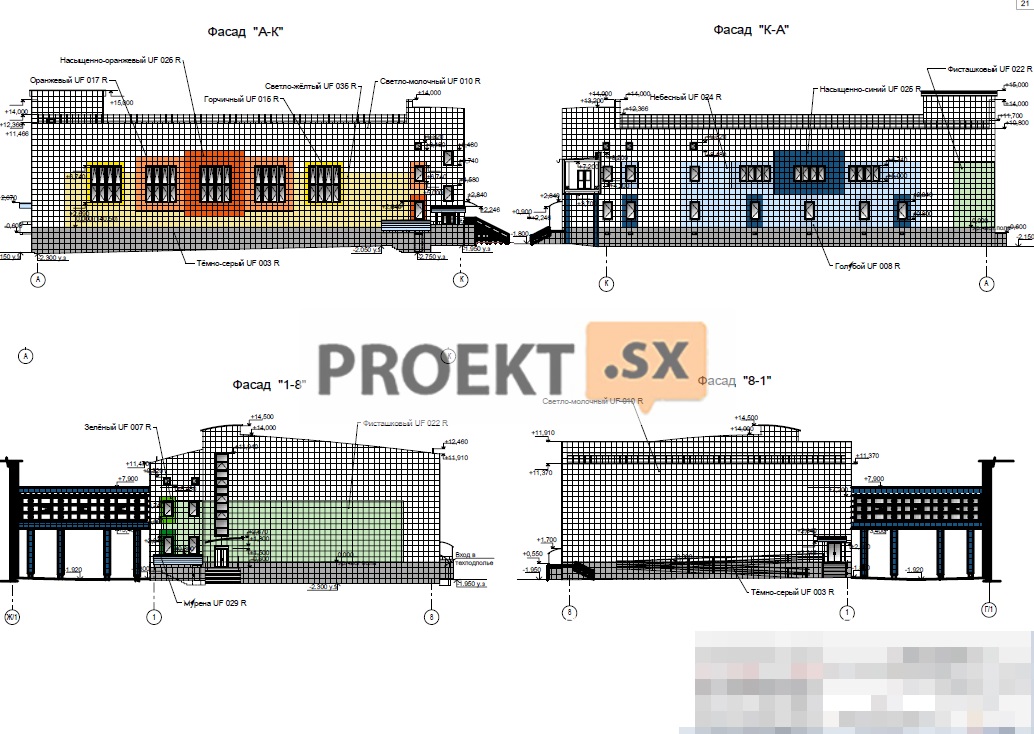

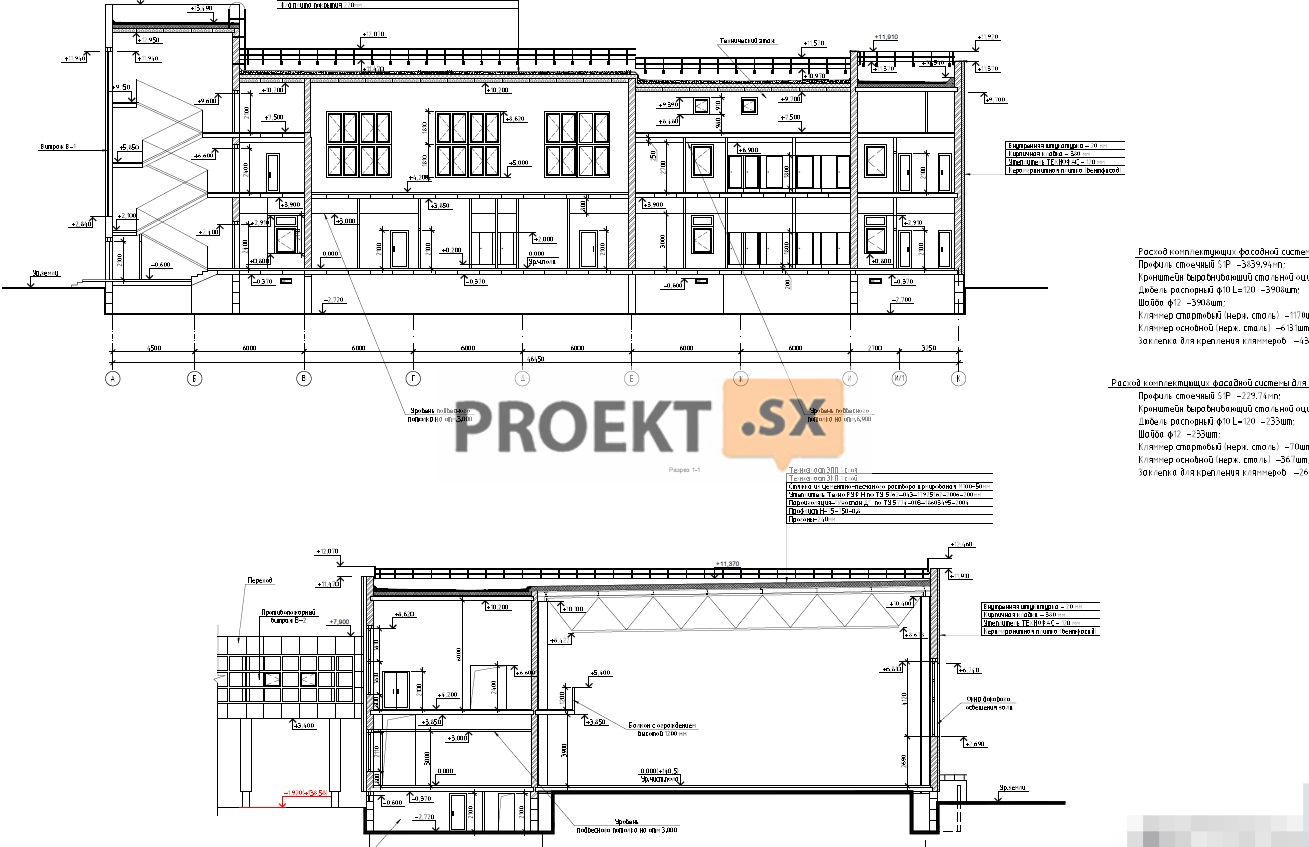

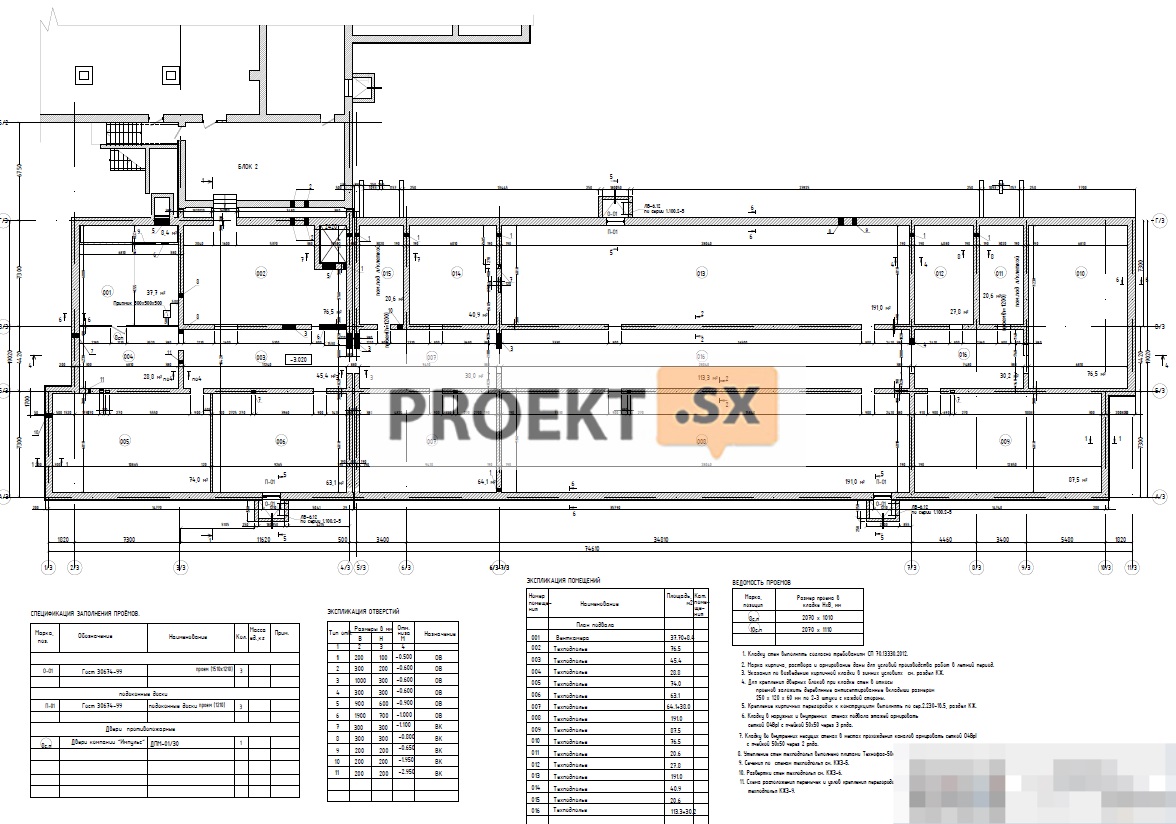

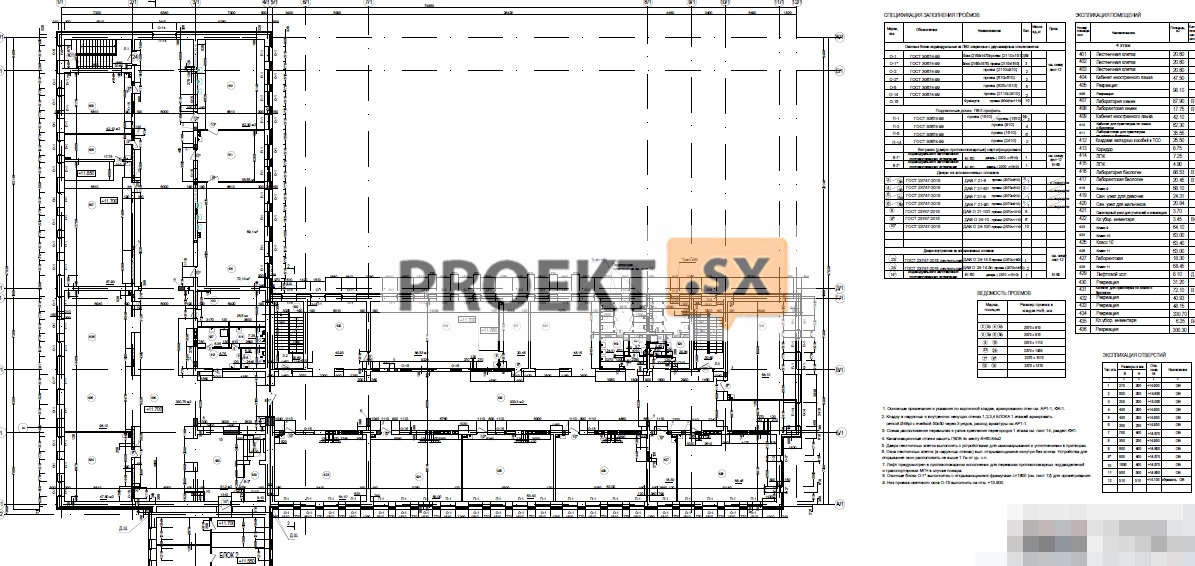

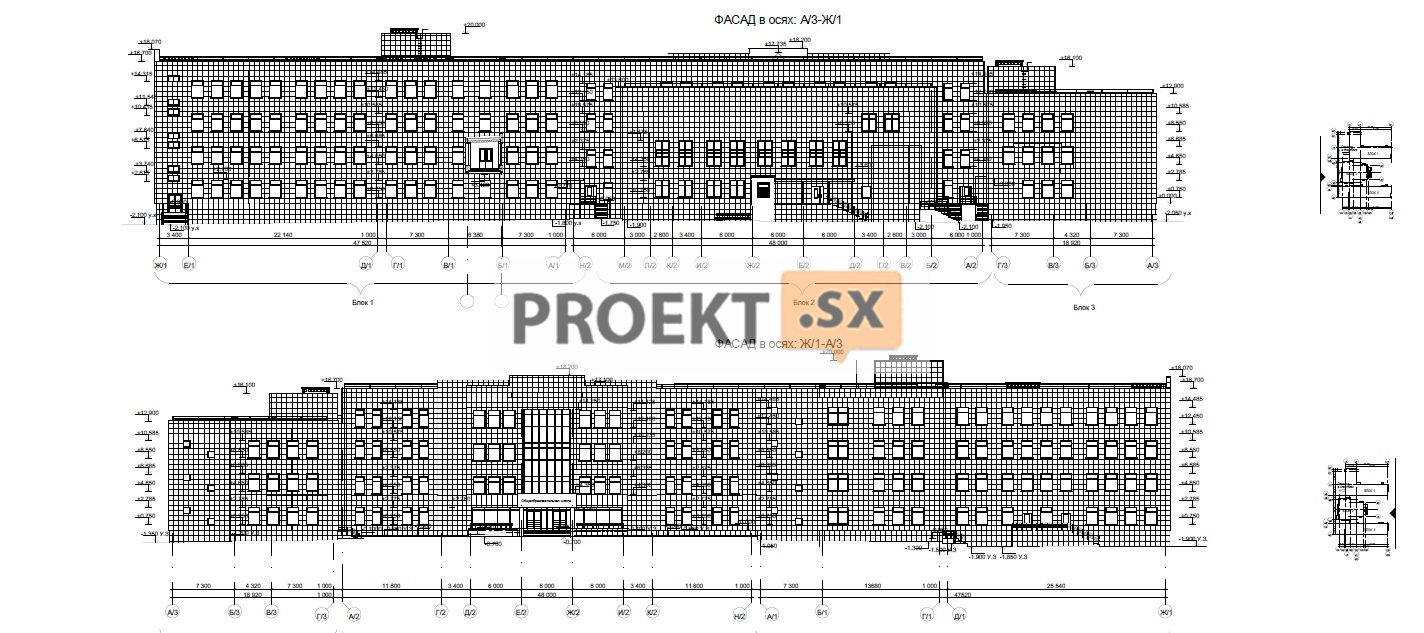

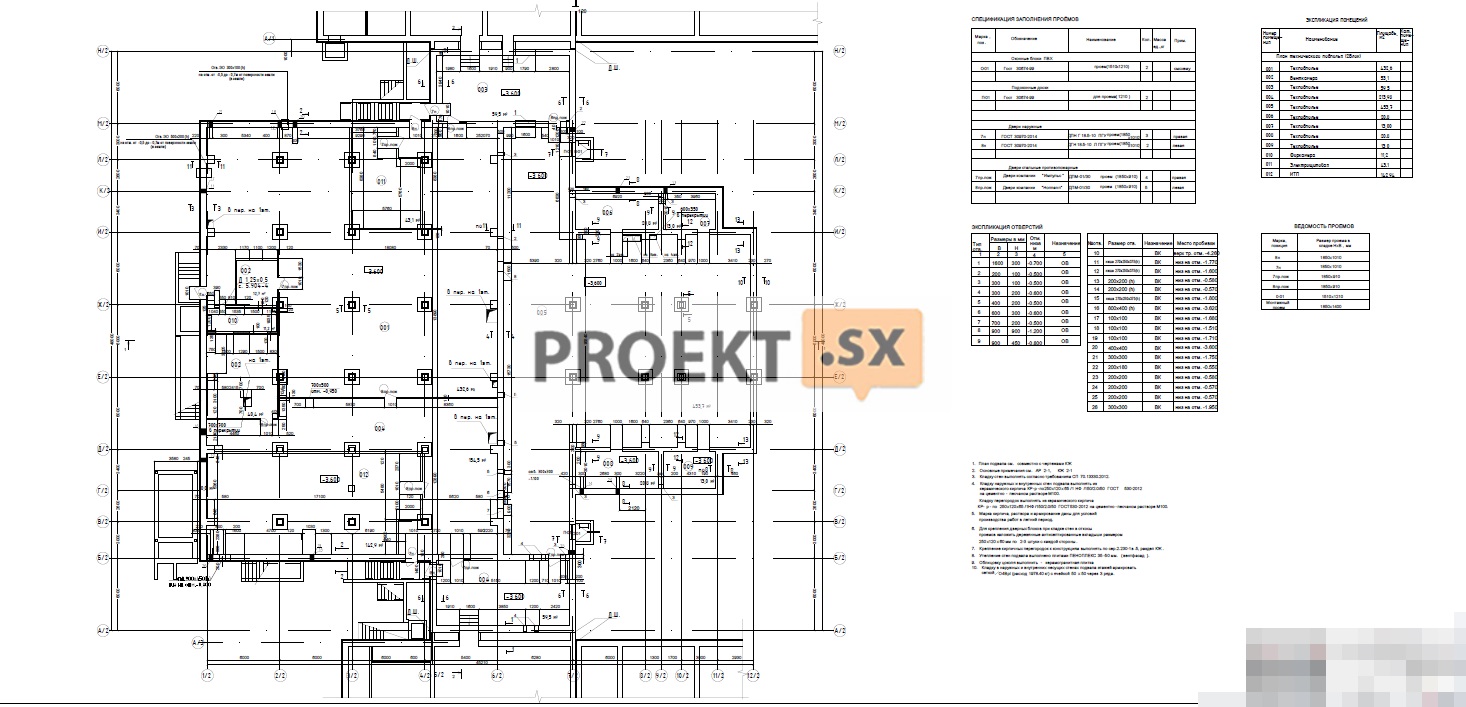

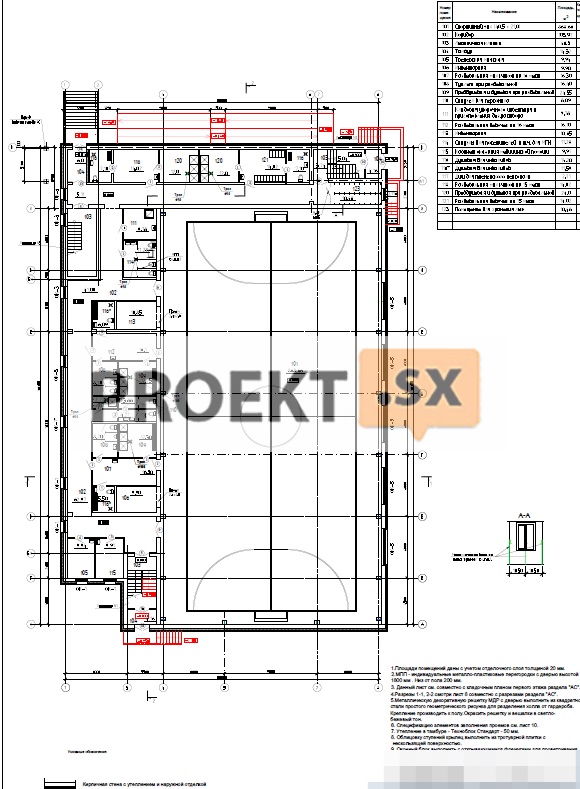

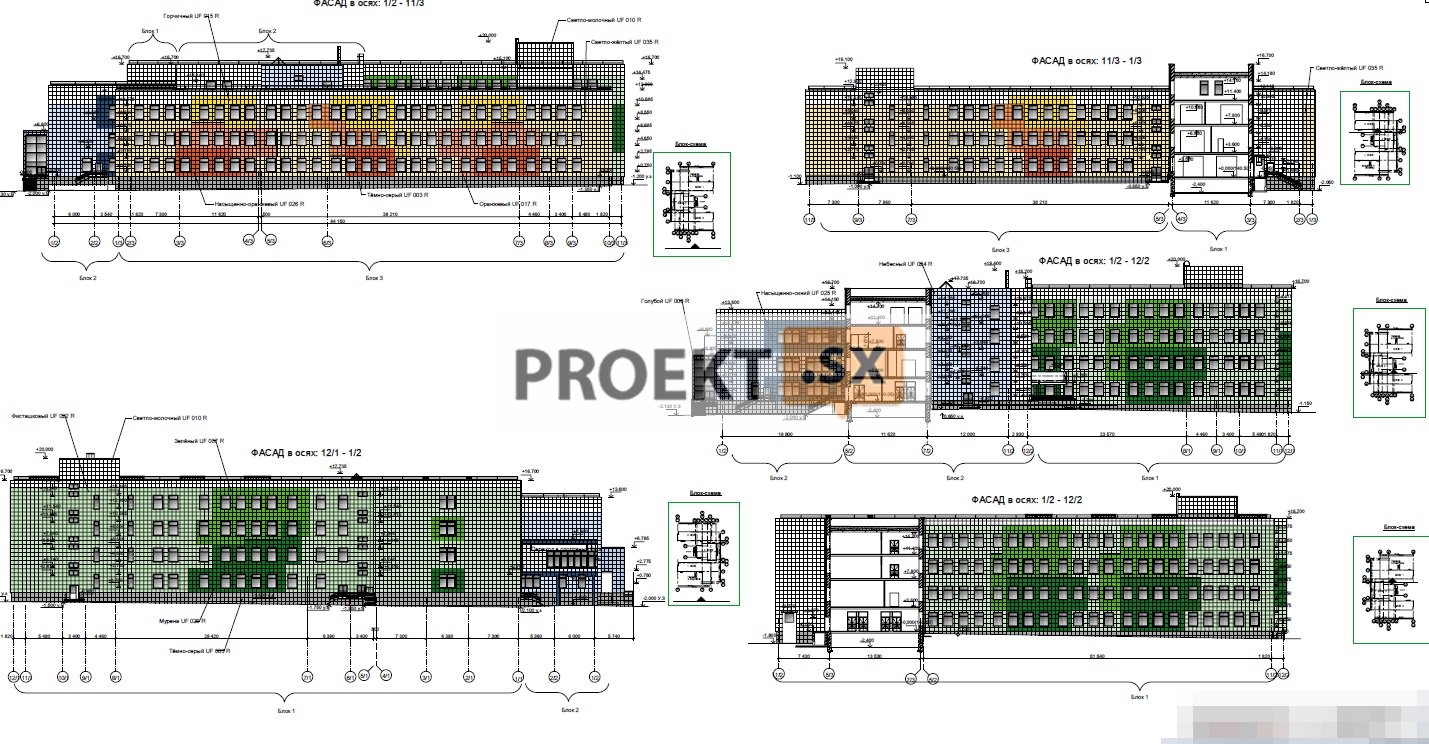

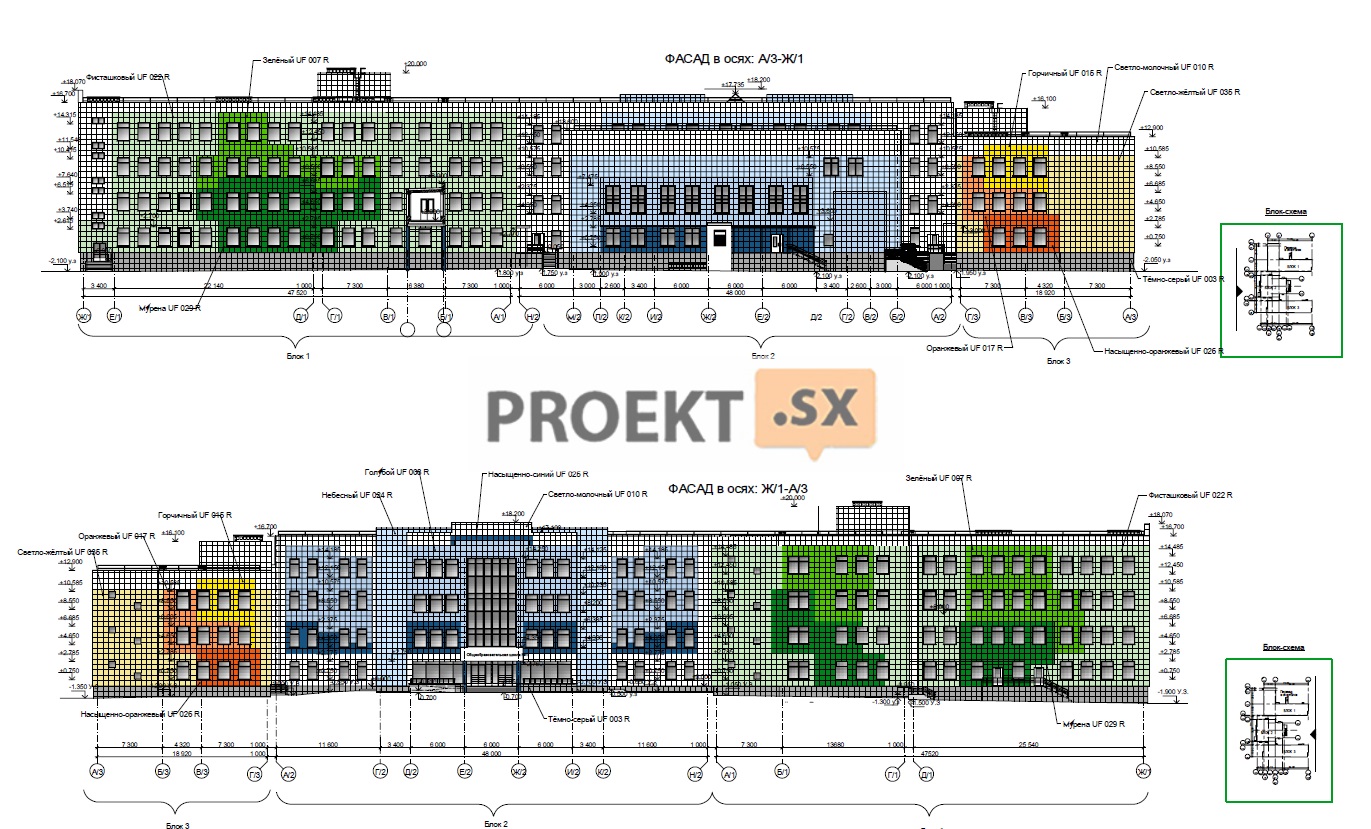

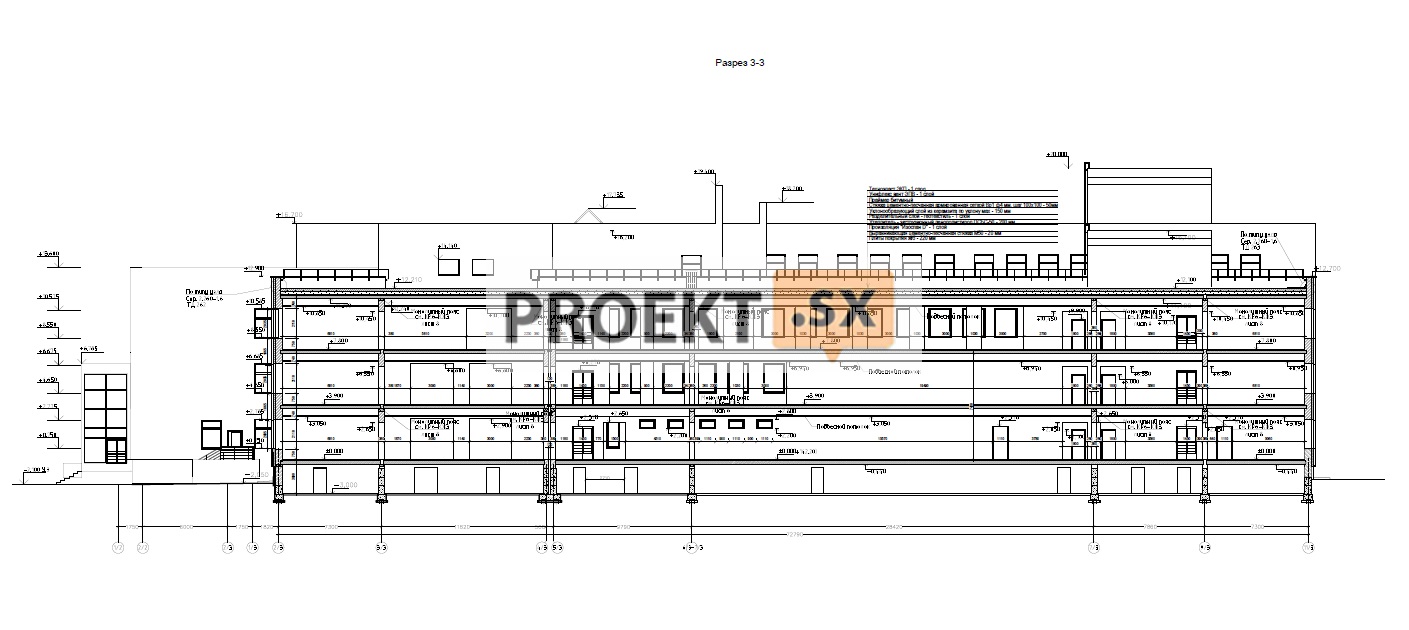

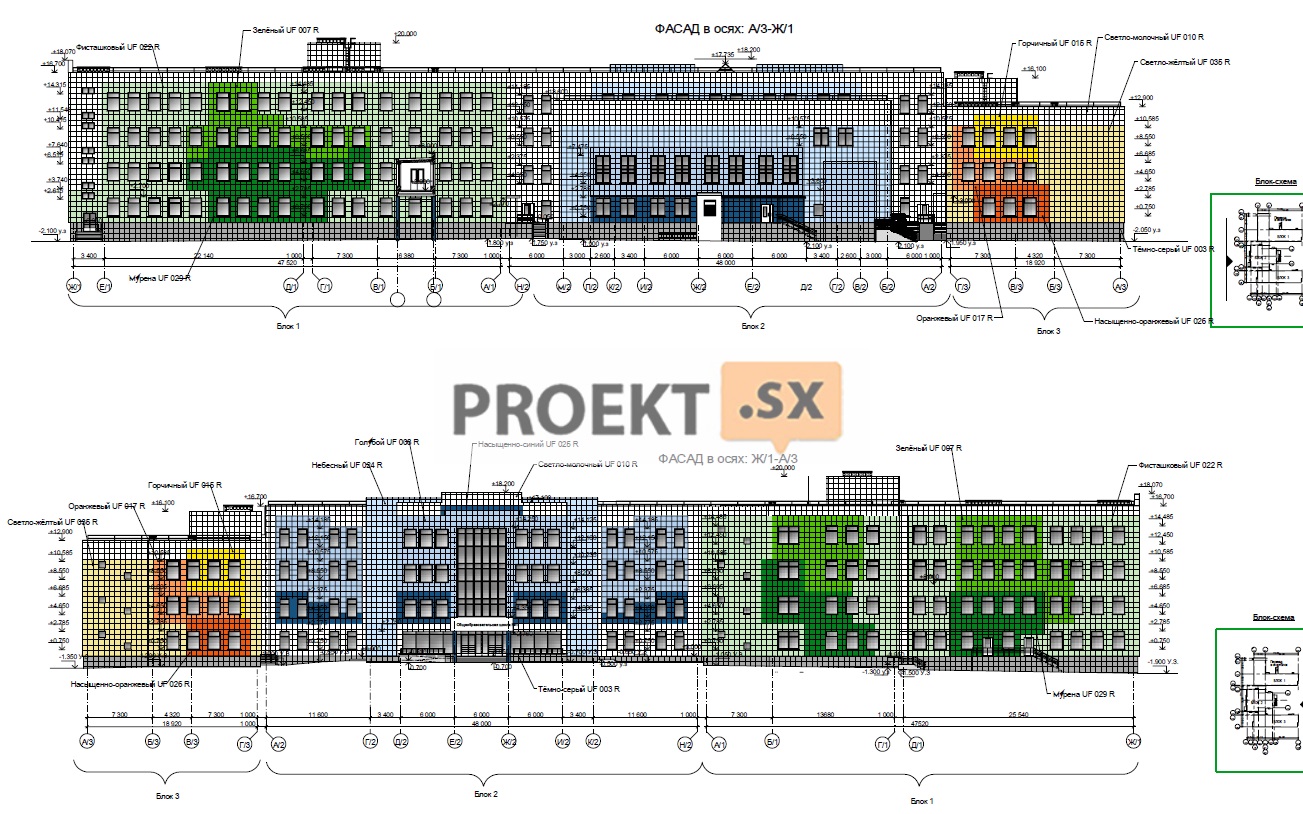

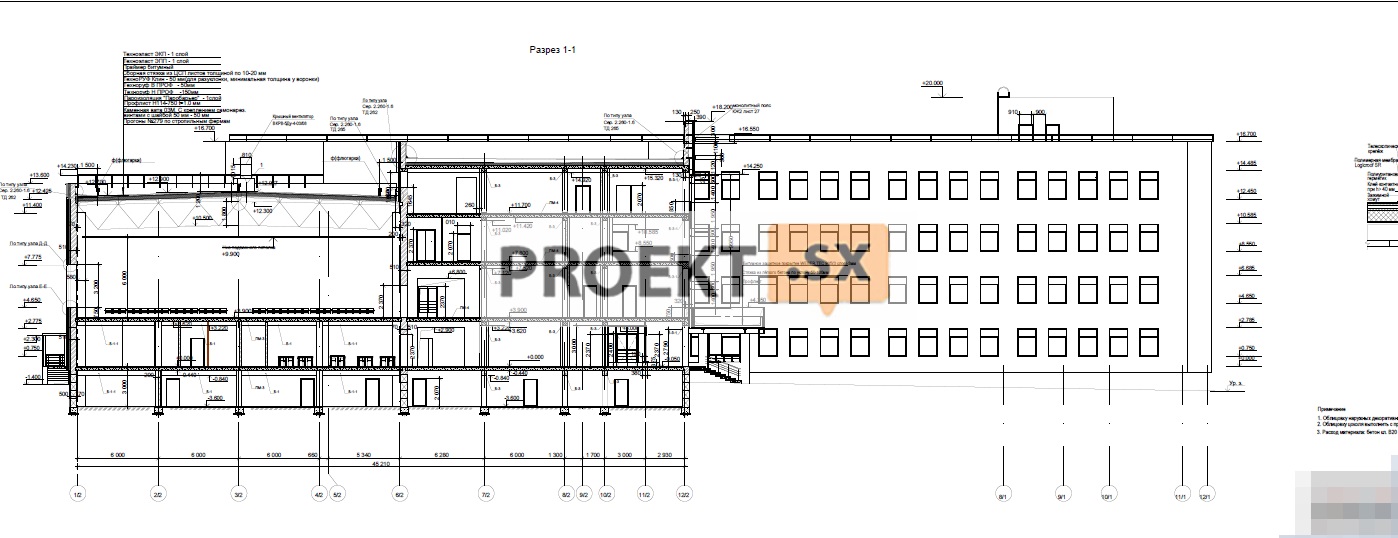

Функциональное назначение объекта – общеобразовательная школа. Проектируемый объект представляет собой здание школы, состоящее из трёх блоков переменной этажности (1-ый блок – 4 этажа, 2-ой блок – 3, 4 этажа; 3- ий блок – 3 э тажа) и 2 -х этажный спортивно-оздоровительный блок (блок 4) соединённый с основным зданием посредством тёплого перехода в уровне 2-го этажа с блоком 1. Здание школы (блоки 1,2,3) – I степени огнестойкости. Класс конструктивной пожарной опасности – С0, класс функциональной пожарной опасности – Ф.4.1. Здание спортивно-оздоровительного блока (блок 4) – II степень огнестойкости, Класс конструктивной пожарной опасности – С0, класс функциональной пожарной опасности – Ф.3.6. Планировочные решения обеспечивают возможность проведения занятий в соответствии с типовым учебным планом общеобразовательной школы. Архитектурно-планировочные решения зданий обеспечивают: - выделение в отдельный блок учебных помещений начальных классов; - расположение рекреационных помещений в непосредственной близости к учебным помещениям; - размещение на верхних этажах (выше третьего этажа) учебных помещений и кабинетов, посещаемых обучающимися 8 - 11 классов, административно- хозяйственных помещений; -исключают вредные воздействия факторов среды обитания в общеобразовательном учреждении жизни и здоровью обучающихся, в т.ч. организованно правильное освещение и расположение относительно сторон света мест обучающихся, предусмотрены мероприятия по уменьшению внешнего шумового воздействия, предусмотрен оптимальный микроклимат помещений. Блок 1. Здание четырехэтажное с техподпольем, Г-образное в плане, габаритами в осях 74,85х47х52м, кирпичное (керамический поризованный камень КМ-р 2,1НФ на цементно-песчаном растворе марки 100 – несущие и наружные стены, толщиной 510 мм, внутренние перегородки толщиной 120, во влажных помещениях - 120 мм - керамический полнотелый кирпич марки 125 на цементно- песчаном растворе марки 100) с продольно-поперечным расположением несущих стен. Фундаменты – ж/б свайные с ж/б монолитным ростверком. Перекрытия – железобетонные плиты, монолитные участки. Крыша – плоская совмещенная. Проектом предусмотрено утепление (утеплитель – минераловатные плиты ТЕХНОВЕНТ, толщиной 120 мм) наружных стен с последующей отделкой вентилируемым фасадом из керамического гранита. Блокируется с блоком 2 через деформационный шов. Вертикальный транспорт обеспечивается лестничными клетками, расположенными в осях: 1/1-2/1, Е/1-Ж/1; 5/1-6/1, В/1-Г/1; 9/1- 10/1, В/1-Г/1, пассажирским лифтом, расположенным в осях 4/1, Б/1. Лестницы – железобетонные ступени по металлическим косоурам. Соединяется с блоком 4 (спортблок) посредством теплого перехода на 2 этаже. Блок 2. Здание переменной этажности в осях 3/2-12/2; А/2-Н/2 - четырехэтажное, в осях ½-6/2; Б/2, М/2– трехэтажное. Здание имеет техподполье, в котором расположен тепловой узел и узел учета тепла, электрощитовая. Здание прямоугольное в плане, габаритами в осях 45,21х40,80 м, каркасное из сборных железобетонных элементов (колонны, ригели), кирпичное (керамический поризованный камень КМ-р 2,1НФ на цементно-песчаном растворе марки 100 – несущие и наружные стены, толщиной 510 мм, внутренние перегородки толщиной 120, во влажных помещениях - 120 мм - керамический полнотелый кирпич марки 125 на цементно-песчаном растворе марки 100) с продольно- попе- речным расположением несущих стен. Фундаменты – ж/б свайные с ж/б монолитным ростверком. Перекрытия – монолитные железобетонные. Крыша – плоская совмещенная. Проектом предусмотрено утепление (утеплитель – минералватные плиты ТЕХНОВЕНТ, толщиной 120 мм) наружных стен с последующей отделкой вентилируемым фасадом из керамического гранита. Блокируется с блоком 1 и блоком 3 через деформационный шов. Вертикальный транспорт обеспечивается лестничными клетками, расположенными в осях: 7/2-9/2; Г/2-Д/2; И/2- К/2. Лестницы – железобетонные ступени по металлическим косоурам. Блок 3. Здание трехэтажное с подвалом (в подвале расположена электрощитовая), прямоугольная в плане, габаритами в осях 74,61х19,02м, кирпичное (керамический поризованный камень КМ-р 2,1НФ на цементно- песчаном растворе марки 100 – несущие и наружные стены, толщиной 510 мм, внутренние перегородки толщиной 120, во влажных помещениях - 120 мм - керамический полнотелый кирпич марки 125 на цементно-песчаном растворе марки 100) с продольно- попе- речным расположением несущих стен. Фундаменты – ж/б свайные с ж/б монолитным ростверком. Перекрытия – железобетонные плиты, монолитные участки. Крыша – плоская совмещенная. Проектом предусмотрено утепление (утеплитель – минералватные плиты ТЕХНОВЕНТ, толщиной 120 мм) наружных стен с последующей отделкой вентилируемым фасадом из керамического гранита. Блокируется с блоком 2 через деформационный шов. Вертикальный транспорт обеспечивается лестничными клетками и лифтом, расположенными в осях: 5/3-6/3; 8/3-9/3; Г/3-В/3. Лестницы – железобетонные ступени по металлическим косоурам. Блок 4. Здание двухэтажное с подвалом (в подвале расположена электрощитовая, узел учета холодной воды) и техэтажом, прямоугольная в плане, габаритами в осях 46,45х30,50 м. кирпичное (керамический поризованный камень КМ-р 2,1НФ на цементно-песчаном растворе марки 100 – несущие и наружные стены, толщиной 510 мм, внутренние перегородки толщиной 120, во влажных помещениях - 120 мм - керамический полнотелый кирпич марки 125 на цементно- песчаном растворе марки 100) с продольно-поперечным расположением несущих стен. Спортивный зал 21х40,5 м – в металлическом каркасе (колонны) с несущими и самонесущими кирпичными стенами. Фундаменты – ж/б свайные с ж/б монолитным ростверком. Перекрытия – железобетонные плиты, монолитные участки. Покрытие над спортивным залом – железобетонное по профилированному листу уложенному по прогонам на фермы. Крыша – плоская совмещенная. Проектом предусмотрено утепление (утеплитель – минералватные плиты Технофас, толщиной 120 мм) наружных стен с последующей отделкой вентилируемым фасадом из керамического гранита. Соединяется с блоком 1 посредством теплого перехода на 2 этаже. Вертикальный транспорт обеспечивается лестничными клетками, расположенными в осях: 1-2; И-Е/1, 3- 4;А-Б/1, 7-8; И/1-К. Лестницы – железобетонные ступени по металлическим косоурам.
