Проект складского корпуса

Базовая цена с НДС
Цена со скидкой
Цена $2,100.00
Скидка
Цена $2,100.00
Индекс: 45.142.246
Документация: Проектная, рабочая документация включачя сметы и результаты инженерных изысканий
Разделы: Все разделы
Объем данных: 620 МБ
Формат файлов: редактируемые форматы
Экспертное заключение: положительное
Технико-экономические характеристики объекта капитального строительства
Площадь участка, га: 5,0420
Площадь застройки, м2: 27100,0
Общая площадь здания, м2: 27087,9
Строительный объем, м3: 345565,0

Архитектурные и объемно-планировочные решения

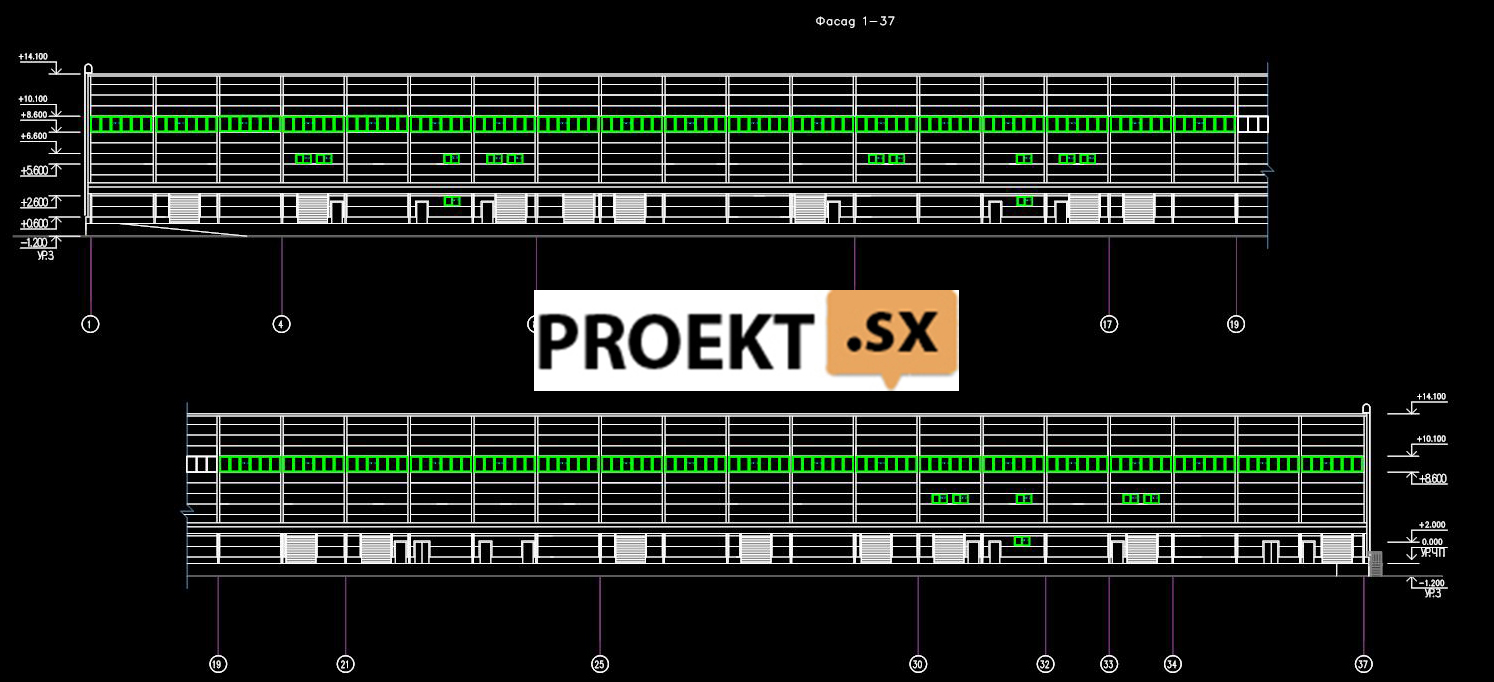

Рассматриваемый складской комплекс запроектирован одноэтажным четырехпролетным зданием со стальным каркасом, высотой 14,1 м до отметки верха парапета (высота здания до верха парапета от уровня прилегающей территории – 15,300, отметка пола выше отметки прилегающей территории на 1,200 м) и высотами 9,78 и 10,43 от уровня пола до низа конструкций покрытия. Размеры здания в осях 127,65 х 216,00 м, три пролета по 32,85 м и один пролет 24,0 м. По длинной стороне корпуса запроектирована пристроенная крытая автомобильная рампа шириной 5.1 м в осях, для подъема на которую предусмотрены пандусы с двух сторон здания. Комплекс запректирован из четырех складских отсеков, в каждом из которых предусмотрены встроенные бытовые помещения и в трех отсеках административные, перекрытые на высоте 3 м и 7,2 м, имеющие естественное освещение. Для каждого отсека предусмотрены подъемно-секционные ворота с эвакуационными выходами через дверные проемы. Наружное ограждение здания – трехслойные металлические сэндвич- панели- с эффективным утеплителем толщиной 100 мм. На высоте 8,6 м от уровня пола вдоль пролетов запроектировано 1,5-метровое ленточное остекление. Цокольная панель - железобетонная трехслойная с внутренним утеплителем из пенополистирола - ПСБС35. Покрытие здания - стальной профилированный настил, уложенный по стальным прогонам на фермах из стальных труб. Кровля – из ПВХ мембраны поверх жестких и полужестких теплоизоляционных плит. Отвод атмосферных осадков - внутренний. Складские отсеки разделены между собой противопожарными перего-родками из сэндвич-панелей толщиной 120 мм. Стальные колонны каркаса и фахверка для обеспечения нормативной огнестокости оштукатурены по сетке. С трех сторон здания передусмотрены вертикальные пожарные лестницы. В здании склада выделено место для ввода водопровода и для встроенной газовой котельной. Проектной документацией предусмотрено6 окна - металлопластиковые с однокамерными стеклопакетами - ленточное остекление, ворота – типа «HORMANN» с механическим приводом, размер 3000х3000, металлические утепленные подъемно-секционные, над воротами предусматривается тепловая завеса (тепловентилятор). двери – внутренние деревянные, двери – наружные металлические утепленные. перегородки сан.узлов– из водостойких гипсокартонных плит типа «Knauf» по каркасу из гнутых оцинкованных профилей с утеплителем из минераловатных плит. Встройки административных помещений отделены от складских поме-щений протитвопожарными преградами 2 типа (сэндвич - панелями) на металлическом каркасе. Перегородки административных помещений из гипсокартонных плит ( в сан.узлах из влагостойких) по каркасу из гнутых оцинкованных профилей с утеплителем из минераловатных плит. Газобетонные перегородки предусмотрены толщ. 200мм, армиро-ванные через 3 ряда сеткой 200х100х4 мм. Для внутренней отделки помещений документацией предусматриваются материалы, разрешенные к использованию в строительстве при наличии санитарно-эпидемиологического заключения о соответствии санитарным правилам. Отделка производственных и административно-бытовых помещений предусмотрена в соответствии с назначениями помещений. В складских помещениях – окраска поверхностей металлоконструкций предусмотрена огнезащитными красками. Для полов документацией предусмотрены следующие материалы: гомогенный линолеум – в административных помещениях, отечественная керамическая плитка – в уборных, бетонные с полимерным покрытием – в помещениях склада. Согласно заданию на проектирование на предприятии не предусмотрена возможность использования труда маломобильных групп населения. Фасады здания решены с применением современных материалов и технологий. Покрытие здания и наружные стены – из металлических трехслойных стеновых «сэндвич-панелей» -100мм, Цокольная панель - железобетонная трехслойная с внутренним утеплителем из пенополистирола.

Конструктивные и объемно-планировочные решения

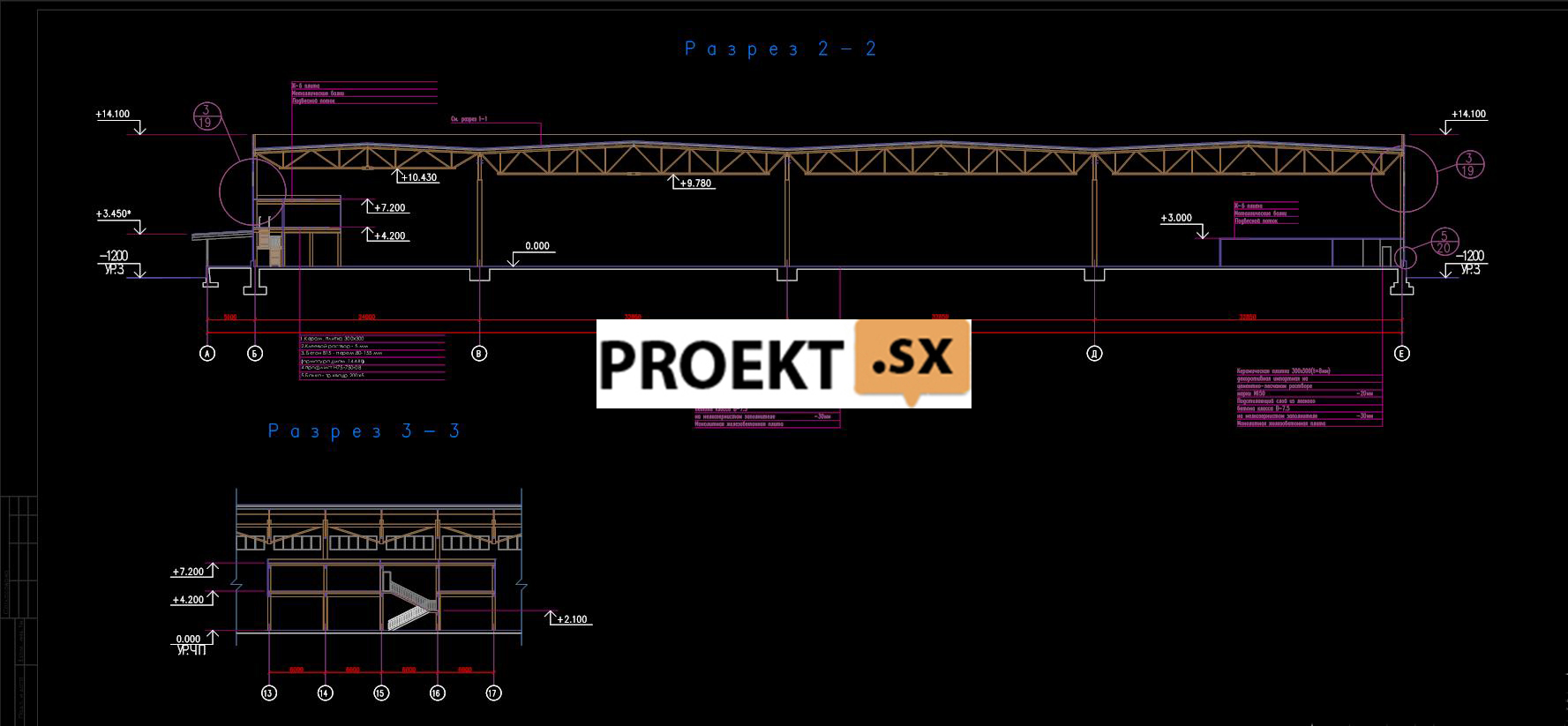

Уровень ответственности здания – нормальный. Складской корпус - одноэтажное четырехпролетное здание с пристроенной крытой рампой, запроектировано по каркасно-связевой конструктивной схеме. Здание разделено в продольном направлении деформационным швом на два блока. Основные несущие элементы каркаса здания – стальные колонны с шагом по средним осям – 12м, по крайним осям – 6м из профилей двутаврового сечения, сталь С255. Стропильные фермы приняты пролетом 32.85м и 24 м стальные из гну-тых профилей коробчатого сечения. Подстропильные шпренгельные балки - пролетом 12м. Сталь С345, С255. Шаг стропильных ферм 6.0м. Колонны и балки над рампой – из стальных элементов, шарнирно сопряжённых между собой. Жёсткость и устойчивость конструкции обеспечивается вертикальными связями и креплением прфнастила покрытия к балкам в каждой волне. Покрытие здания и рампы – профнастил по стальным прогонам. Пространственная жёсткость и устойчивость каркаса обеспечивается жёстким сопряжением колонн с фундаментом, вертикальными стальными связями в продольном и поперечном направлении и жестким диском покрытия. Жёсткость диска покрытия обеспечивается горизонтальными и вертикальными связями по покрытию. Каркас встроек запроектирован из стальных стоек квадратного профиля и балок главных и второстепенных, шарнирно сопряжённых со стойками. Жёсткость и устойчивость каркаса встроек обеспечена продольными и поперечными вертикальными связями и креплением профлиста к балкам в каждой волне. Перекрытия встроек – монолитная железобетонная плита толщиной 80мм в опалубке из профлиста с креплением в каждой волне к второстепенным балкам. Наружные стены – трехслойные «сэндвич» - панели толщиной 100мм с креплением к колоннам каркаса и элементам фахверка. Цокольная панель – толщиной 300мм железобетонная с внутренним утеплителем. В основной части склада предусмотрено устройство силовых полов в виде монолитной железобетонной плиты толщиной 200мм, под нагрузку 5.0 т/м2, из бетона В20, W6, F100. Фундаменты – отдельно стоящие столбчатые монолитные. Под фунда-ментами предусмотрена бетонная подготовка толщиной 100мм. Бетон фунда-мента В25 W6F100. Давление на основание- 2,5кг/см2. Наружная стена рампы запроектирована в виде подпорной монолитной железобетонной стены, разделённой температурными швами. Относительная отметка 0.00 соответствует абсолютной отметке +27.90. В соответствии с инженерно-геологическими изысканиями грунт основания фундаментов - ИГЭ-2 супеси пылеватые пластичные с Е=120кг/см2, е=0.36, φ=190 и расчётным сопротивлением 2,5кг/см2. Под фундаментами колонн по наружным осям и под подпорной стенкой предусмотрены уплотнённые песчаные подушки для защиты фундаментов от воздействия сил морозного пучения. Ожидаемая осадка здания 4,5см. Окружающая застройка находится на расстоянии более 30м.
