Архитектурные и объемно-планировочные решения

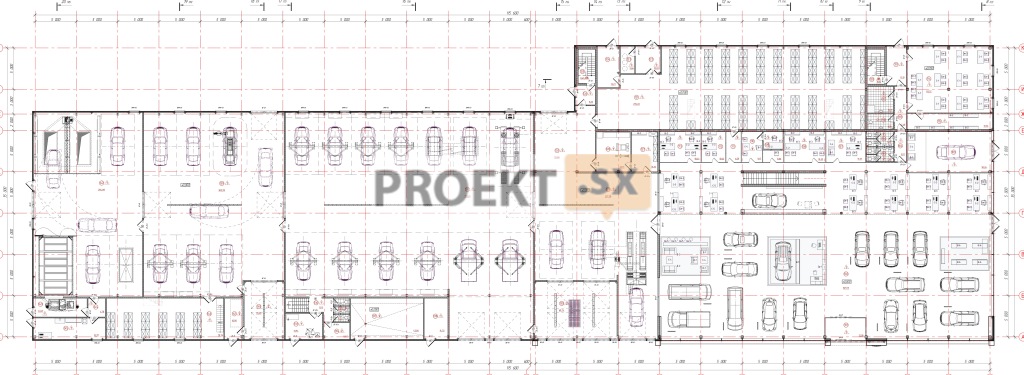

Запроектированное здание станции технического обслуживания автомобилей с демонстрационным залом представляет собой 1-2-этажный прямоугольный в плане объем с размерами в осях 35 м х 115,6 м и высотой 7,2 м. Основные входы в здание запроектированы со стороны главного фасада. Функционально здание делится на три зоны: ремонтную, включающую в себя малярно-кузовное производство с постами прямой приемки и мойки автомобилей, обеспеченное технологической связью с демонстрационным залом и складом; демонстрационную для презентации дополнительного оборудования и аксессуаров; административно-бытовую с административными помещениями СТО и демонстрационного зала, хозяйственно-бытовыми помещениями персонала, гардеробными, помещение отдыха и приема пищи. На первом этаже здания запроектированы все производственные помещения и зоны обслуживания, вспомогательные технические помещения и склад. На втором этаже - хозяйственно-бытовые помещения персонала, гардеробные, помещение отдыха и приема пищи. Вертикальная связь запроектирована по шести лестничным клеткам для обеспечения нормативных эвакуационных выходов. Здание запроектировано в металлическом каркасе, в качестве ограждающих конструкции - стеновые панели на основе минеральной ваты - «сэндвич-панели», с облицовкой панелями «Аlucobond», для декоративного оформления фасадов. Кровля здания плоская, с внутренним водостоком. На кровле запроектированы наружные блоки кондиционеров. Дневное освещение организовано устройством оконных проемов в наружных стенах, а также световых фонарей в кровле над рабочей зоной. Проектом обеспечивается беспрепятственный доступ инвалидов и маломобильных групп населения к зданию, а также к местам хранения индивидуального автотранспорта в автостоянке.

Конструктивные и объемно-планировочные решения

Уровень ответственности здания – II. Здание запроектировано по каркасной конструктивной схеме из стальных элементов. Сетка колонн – 5 x 5 м, 22 x 5 м, 20 x 5 м. Колонны -двутаврового сечения 25К1 и 20К1, жёстко защемлены в фундаментах. Несущие конструкции покрытия - фермы пролётом 22 м и сварные балки пролётом 20м, шарнирно опёртые на колонны. Покрытие - профилированный настил Н75-750-0,8. Перекрытие - монолитная железобетонная плита толщиной 120 мм (без учёта рёбер) в несъёмной опалубке из профилированного листа. Нормативная временная нагрузка на перекрытия принята 200кг/м , в помещениях венткамер – 400 кг/м2. Крепление профилированного настила покрытия и перекрытия -самонарезающими винтами В6 в каждой волне на крайних опорах и через волну на промежуточных опорах, соединение профнастила между собой -комбинированными заклёпками ЗК-12 с шагом 300 мм. Пространственная жёсткость и устойчивость каркаса обеспечивается системой вертикальных и горизонтальных связей. Наружные стены - навесные «сэндвич-панели» толщиной 150мм с минерало-ватным утеплителем и облицовкой «Alucobond». В осях «17»-«25» и «А»-«Е» - сплошное витражное остекление по всему фасаду. В торцах здания предусмотрена система фахверка для крепления панелей наружных стен. В зоне витражного остекления несущие конструкции остекления запроектированы из алюминиевых конструкций. Стойки устанавливаются с шагом 2,5м. Внутренние газобетонные стены приняты из газобетонных блоков D500 В2,5 на клею, армированные арматурой АIII диаметром 8 мм. Устойчивость стен обеспечивается фахверковыми стойками, которые крепятся наверху к фермам покрытия. Фундамент здания - монолитная железобетонная плита толщиной 500 мм, бетон B20W8 F100, армирование верхнее и нижнее - диаметром 16 А400 с шагом 150 мм в обоих направлениях. Под фундаментной плитой предусмотрена песчаная подсыпка толщиной 120 мм. По контуру здания предусмотрена утеплённая отмостка и защита фундамента от промерзания утеплителем «пеноплекс». Основанием фундамента служат насыпные грунты. Характеристики грунтов определены на основании штамповых испытаний. Модуль деформации насыпных грунтов на основании штамповых испытаний принят 10 МПа. Относительная отметка 0,000 соответствует абсолютной отметке 6,200. Ожидаемая осадка здания 2 см. Окружающая застройка в зоне риска обследована. Влияние строительства на окружающую застройку не ожидается. На период строительства проектом предусмотрен мониторинг окружающей застройки.
