Архитектурные решения

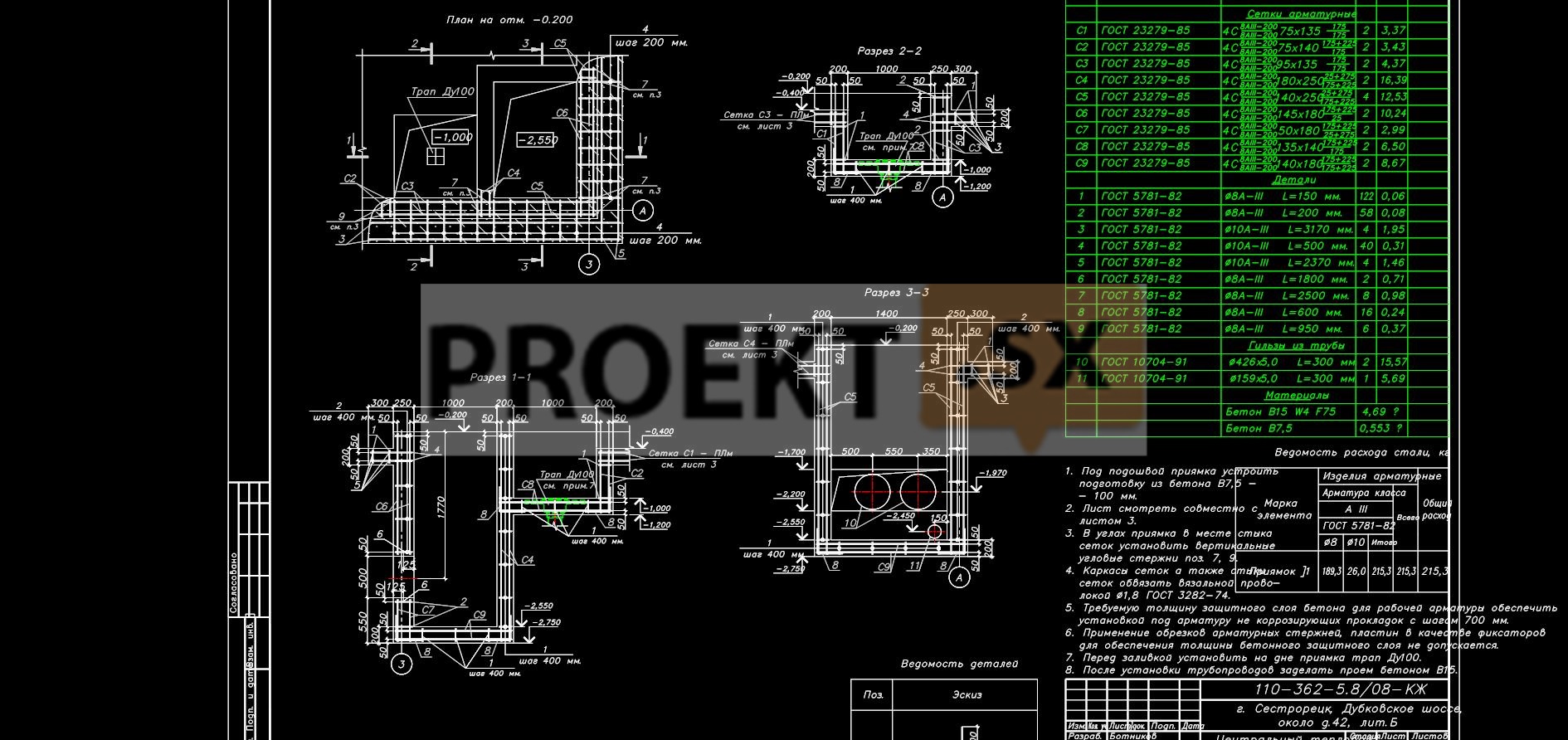

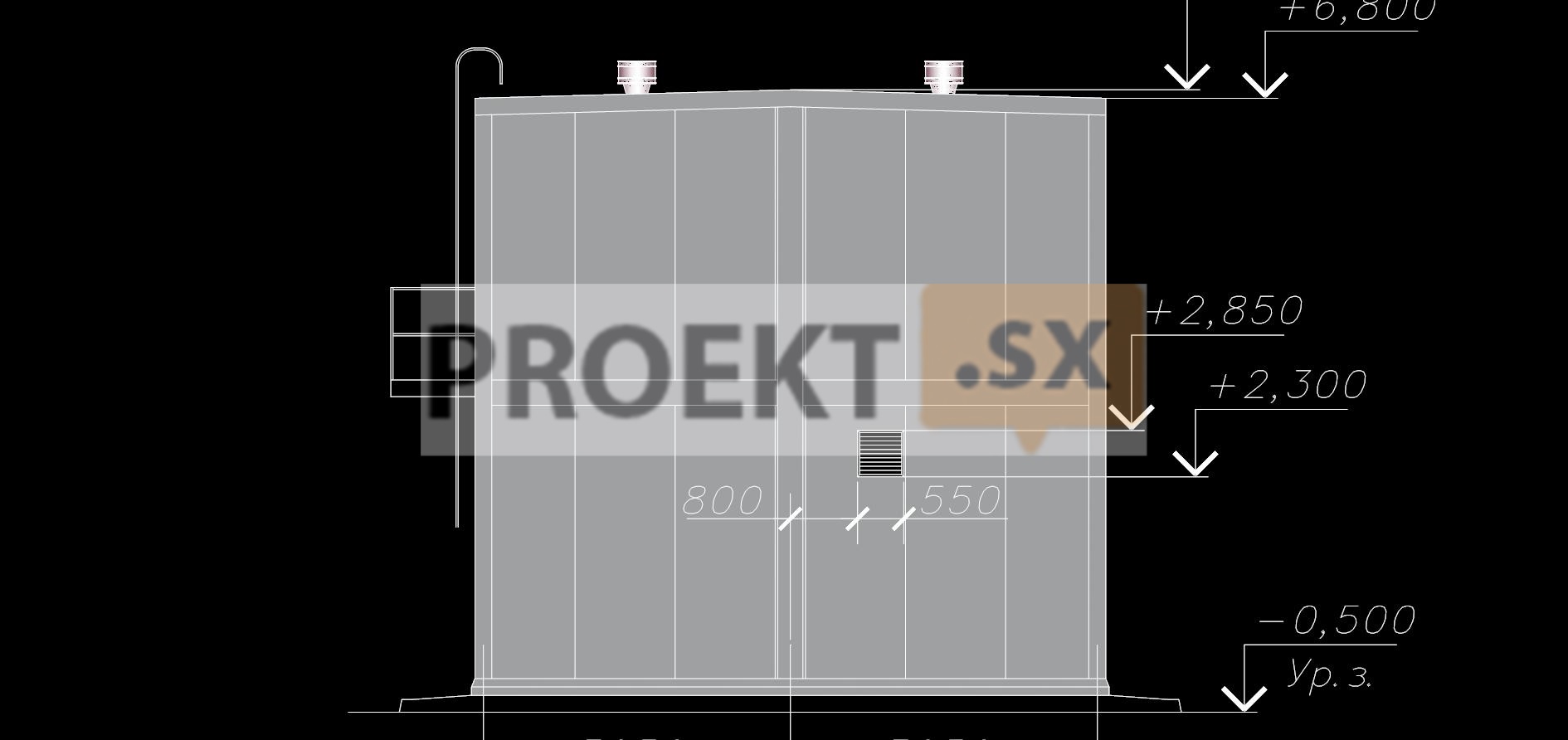

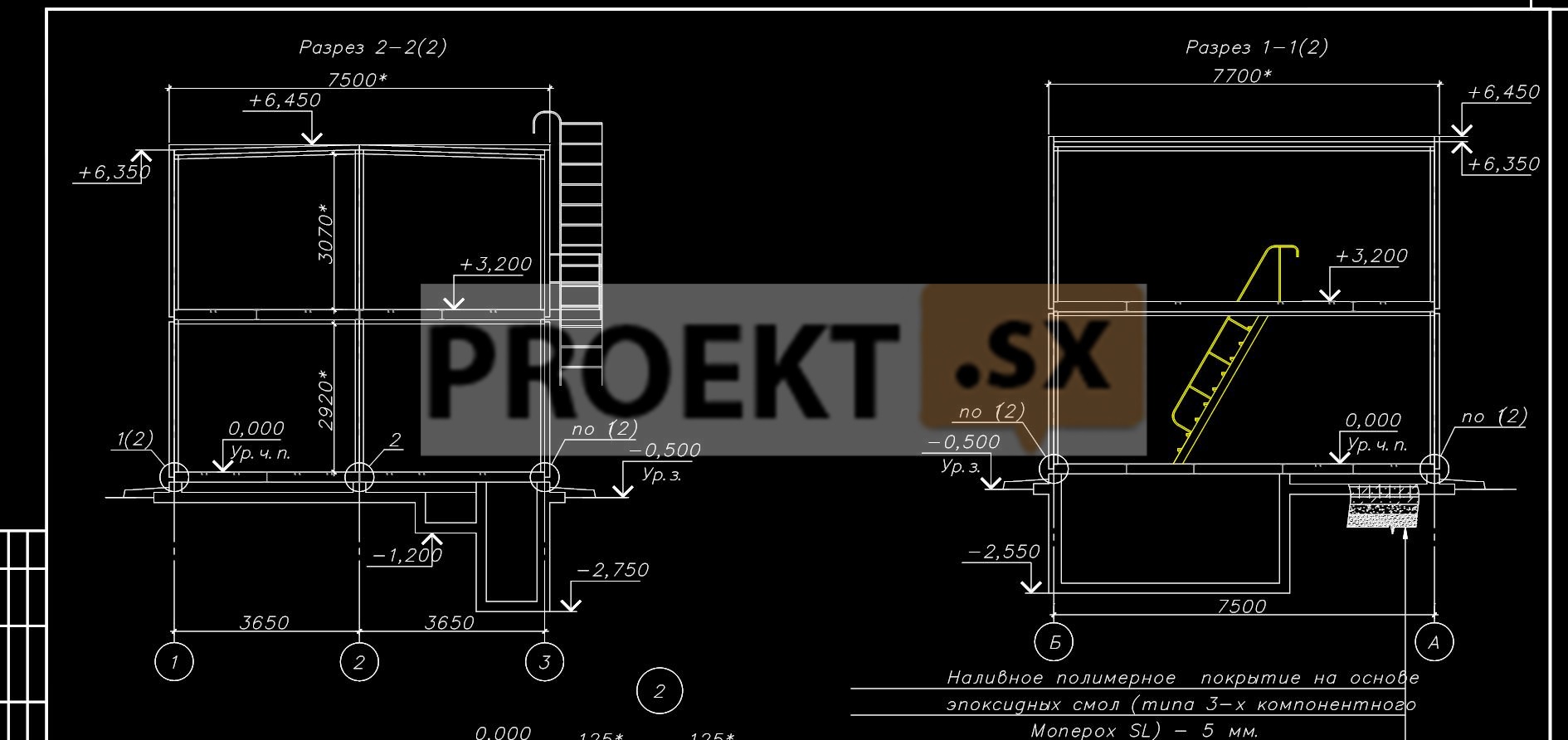

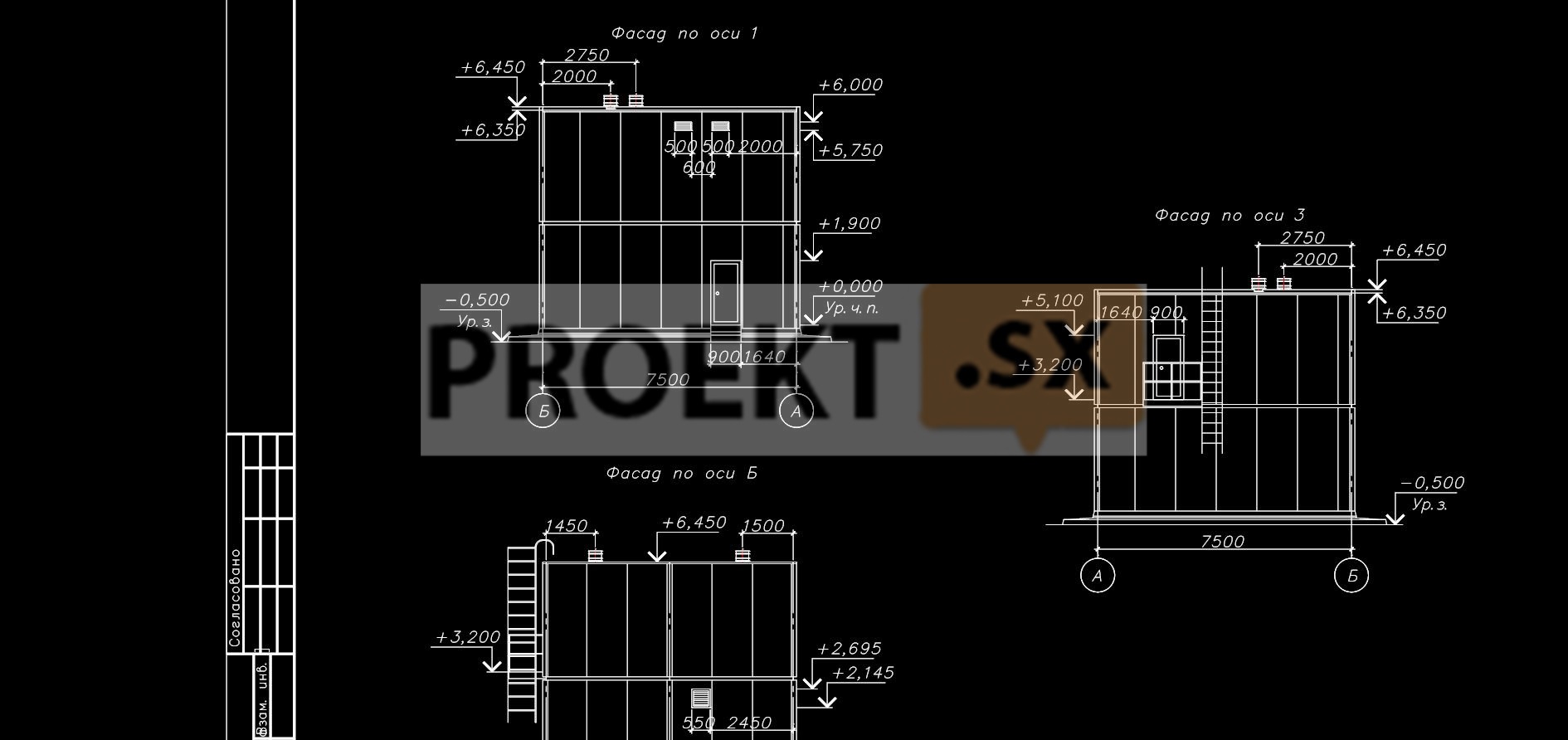

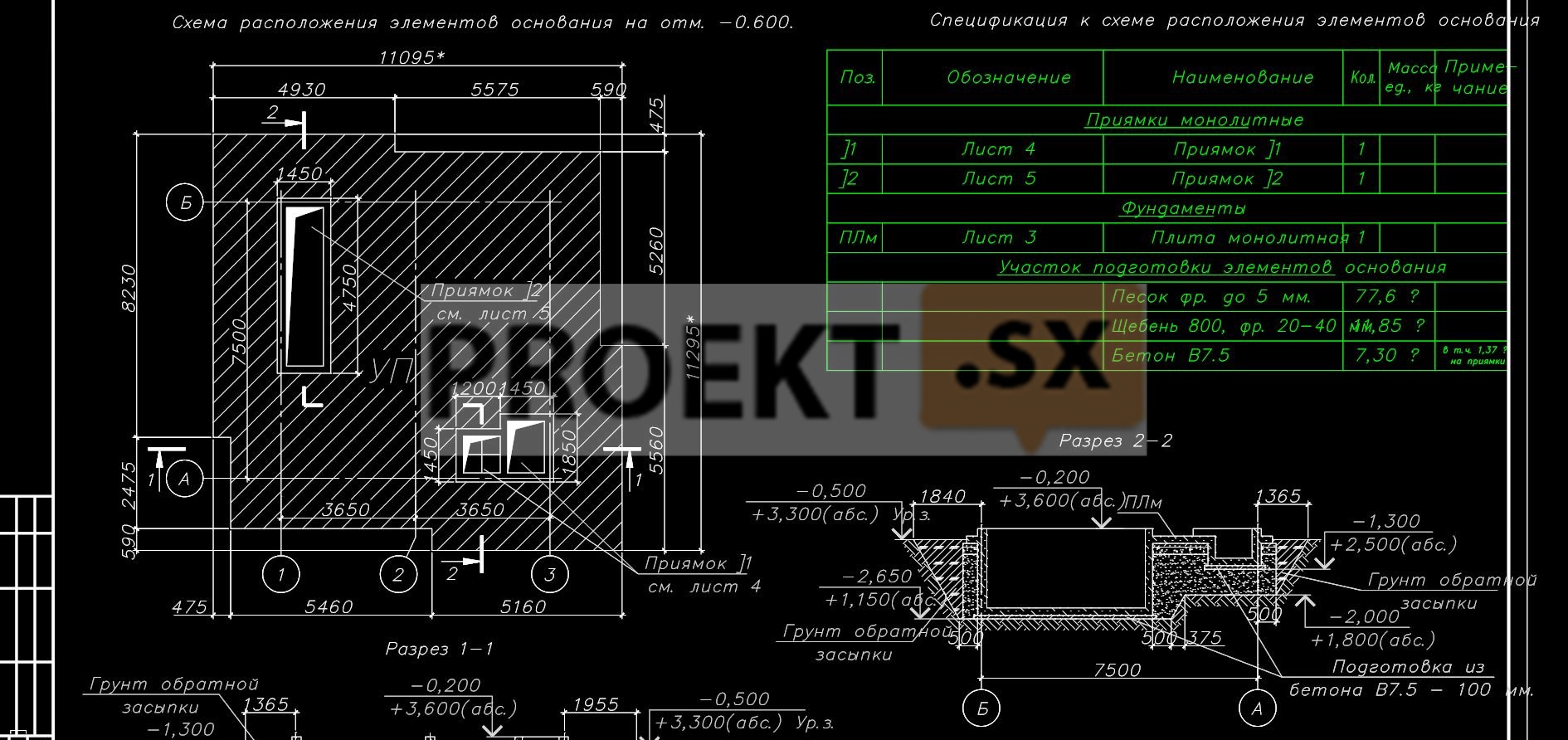

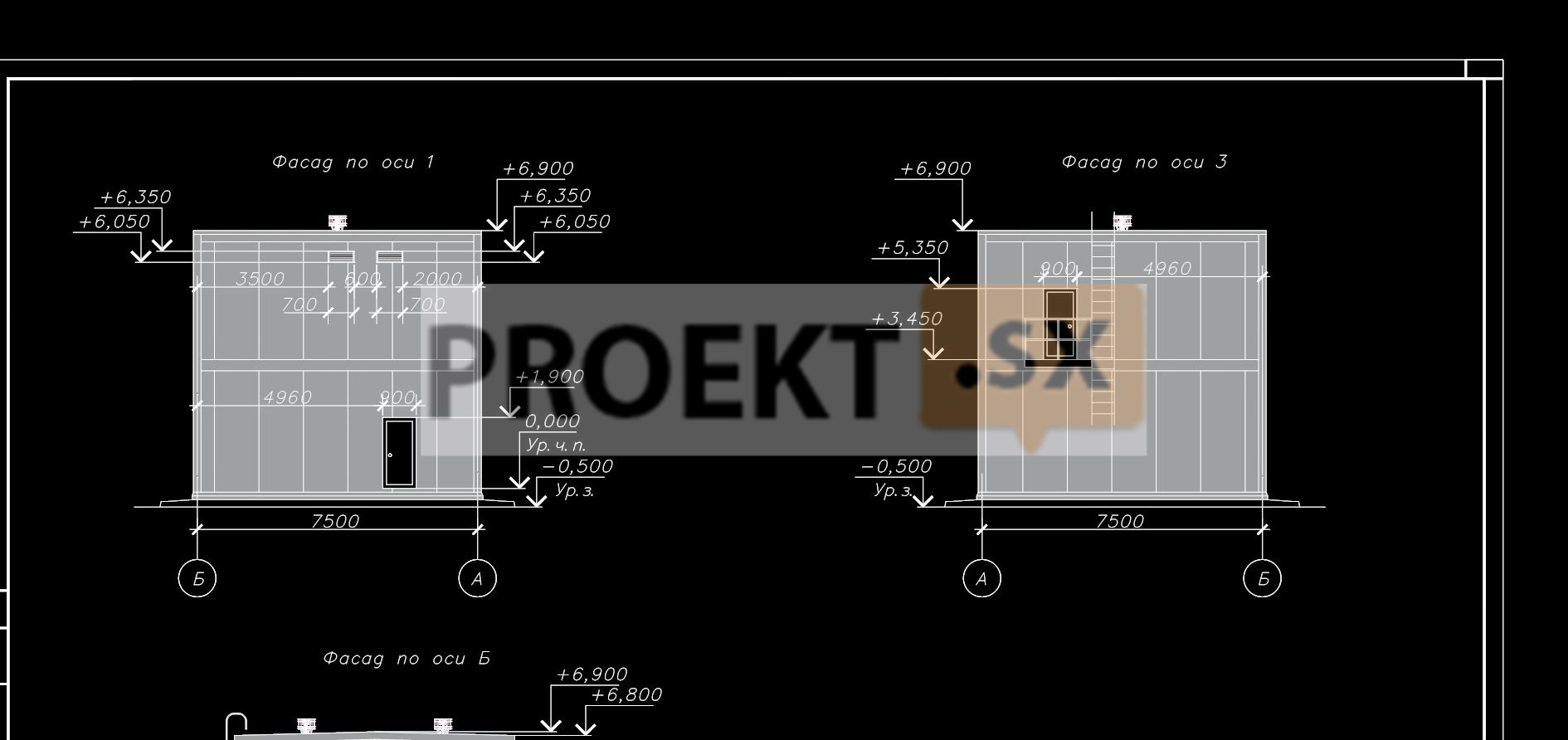

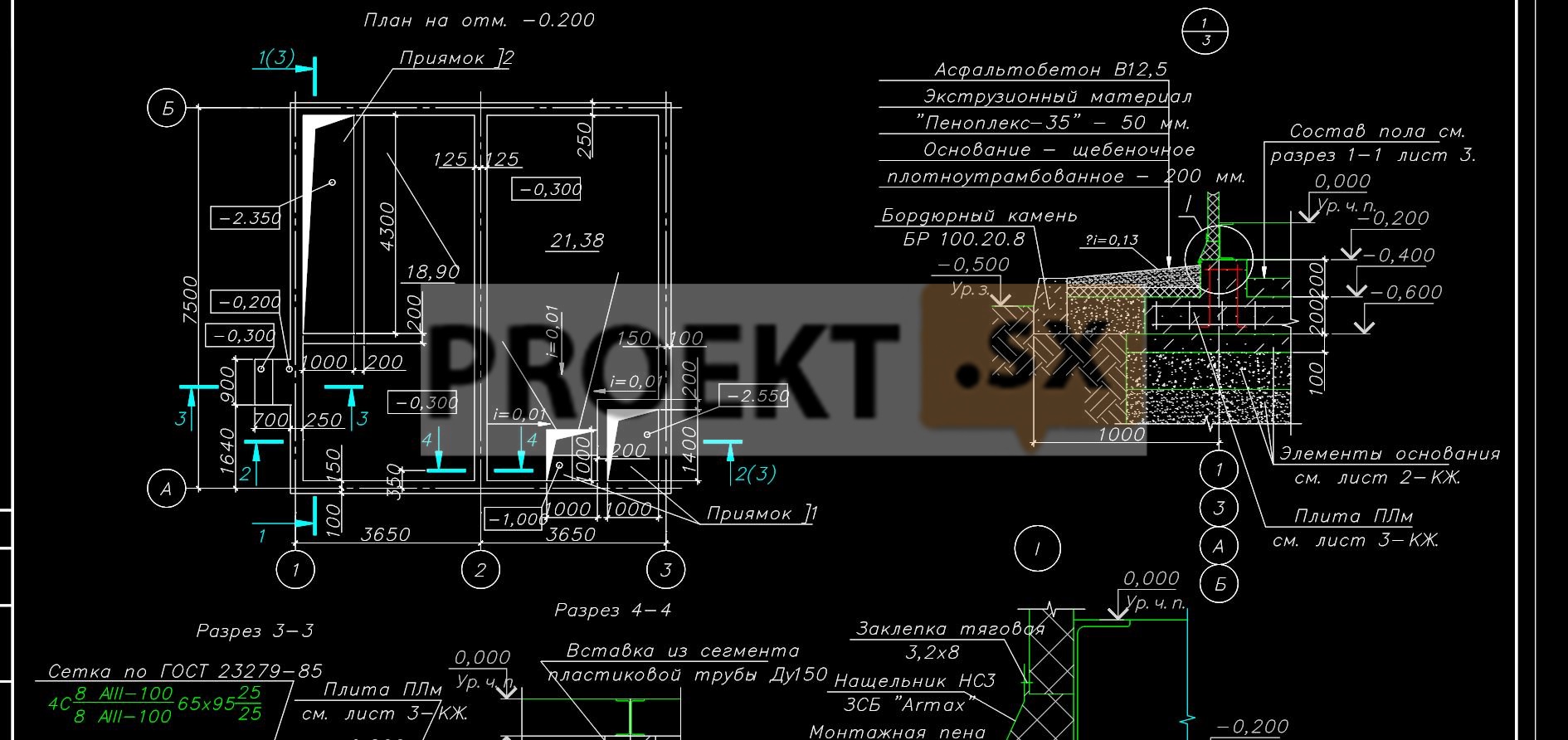

Устанавливаемый центральный тепловой пункт представляет собой двухуровневую строительную конструкцию, блок-модульного типа, состоящую из стального каркаса с навесными сэндвич-панелями (серого цвета, толщиной 100мм). Контейнер теплового пункта заводского изготовления фирмы ООО «Энтророс», Россия - сертификат соответствия № РСС RU.В081.ПР49.0012 от 25.03.2009 г. Центральный тепловой пункт устанавливается на плитный фундамент. Размеры модуля в плане 7,5 х 7,3 м, высота - 6,9 м. Строительный объем V = 395,55 м3. Площадь застройки S = 57,75 м2. Выход из ЦТП предусмотрен непосредственно наружу. Фундамент под здание ЦТП - монолитная железобетонная плита толщиной 200 мм, по бетонной подготовке 100 мм. Несущие и ограждающие конструкции ЦТП имеют предел огнестойкости 0,45 ч, предел распространения пламени по конструкции равным нулю, а перекрытие ЦТП выполнено из материалов группы НГ (негорючие). Ограждающие и конструктивные материалы имеют техническое свидетельство и гигиенический и пожарный сертификат соответствия требованиям российских норм и стандартов. Основные архитектурные и конструкторские решения представлены на чертежах марки АС (Том 3 проекта).

Тепломеханические решения. Компоновочные решения. Описание тепловой схемы ЦТП.

В соответствии с Заданием на проектирование в составе ЦТП предусмотрено применение насосов фирмы "WHO" (Германия), разборных пластинчатых теплообменников фирмы "Альфа Лав аль" (Россия). Все импортные материалы и оборудование сертифицированы для применения на территории России (см. приложения). Циркуляция теплоносителя в первичном контуре системы отопления осуществляется насосами "WHO" IIPL 100/175-3/4 (1 рабочий + 1 резервный) - поз. К1, К2. Циркуляция теплоносителя в первичном контуре системы ГВС осуществляется насосами "WILO" 1Р-Е 80/115-2,2/2 R1 (рабочий + резервный) - поз. К3, К4. Система отопления - независимая через пластинчатые разборные теплообменники по 100% нагрузки на каждый- поз. К15 - К16. Система ГВС - независимая через пластинчатые разборные теплообменники по 100% максимальной часовой нагрузки на каждый- поз. К17, К18. Регулирование температуры теплоносителя осуществляется трехходовыми регулирующими клапанами фирмы "ESBE", (Швеция), установленным во вторичном контуре, в зависимости от температуры наружного воздуха - поз. К 38, К 39. Циркуляция теплоносителя во вторичном контуре системы отопления предусмотрена насосами "WHO" IPL 65/140-4/2 (1 рабочий + резервный) - поз. К5, К6 и насосами "WHO" IPL 40/120-1,5/2 (1 рабочий + резервный) - поз. К7, К8. Циркуляция теплоносителя во вторичном контуре системы ГВС предусмотрена насосами с частотным регулированием "WHO" MV1 802/PN16 3~ (рабочий + резервный) - поз. К9, К10. Для поддержания необходимого объема воды в системе отопления и ГВС вызванного возможностью утечек, проектом предусмотрена автоматическая подпитка из водопровода. Первичное заполнение оборудования и трубопроводов предусматривается подготовленной водой. Подача холодной воды в ЦТП для приготовления горячей воды, подпитки и заполнения систем теплоснабжения предполагается по двум вводам от сетей, в соответствии с выданными техническими условиями. Для компенсации температурного расширения воды: - в системе отопления предусмотрена установка двух накопительных баков 3Ф.015.003.000, ёмкостью 2000 л - поз. К19, К20; - в системе ГВС предусмотрена установка расширительного бака AFE CE 35 фирмы «Cimm» (Италия) ёмкостью 35 л. - поз. К24. Для компенсации гидравлических ударов подпитки системы отопления предусмотрен: - 2 расширительных бака Flexcon CE 1000 фирмы "Flamco" (Нидерланды) ёмкостью 1000 л. - поз. К21, К22. - Для повышения и поддержания необходимого давления в системе подпитки н водопроводе ХВС устанавливается: - повысительная станция фирмы "WILO" MVIE 3202/PN16 - поз. К11...К12 для подпитки системы отопления и повысительная станция фирмы "WILO" MHI 405 3~ для подпитки контур отопления - поз. К13, К14. Размещение оборудования и разводка трубопроводов выполнены таким образом, чтобы обеспечить необходимые проходы для технического обслуживания, монтаж и демонтаж оборудования, согласно паспортам и инструкциям по эксплуатации на применяемое оборудование (центральный тепловой пункт работает в автоматическом режиме без постоянного присутствия обслуживающего персонала). Основные тепломеханические решения представлены на чертежах марки ТМ (Том 4 проекта).

Мероприятия по обеспечению безаварийной работы ЦТП

В центральном тепловом пункте предусмотрены все мероприятия, обеспечивающие безопасную и надежную эксплуатацию в автоматическом режиме без постоянного присутствия обслуживающего персонала. Проектом предусматривается устройство предупредительной аварийной сигнализации с оповещением об отклонениях от нормы технологических параметров и выдачей сигналов на диспетчерский пункт. Возобновление нормальной работы центрального теплового пункта возможно только после устранения причины неисправности. Помещение центрального теплового пункта оборудуется системами пожарной и охранной сигнализации. Все металлические нетоковедущие части электрооборудования заземляются с помощью внутреннего контура заземления, подключаемого к заземляющему устройству. Все силовое электрооборудование зануляется при помощи отдельного провод питающего кабеля. Все оборудование установленное в тепловом пункте - сертифицировано.

Узлы учета энергоресурсов

В центральном тепловом пункте предусмотрены следующие виды учета: 1. Для з мер отпускаемой тепловой энергии предусмотрен установка тепловых счетчиков н прямом и обратном трубопровод х контуров отопления и ГВС. Счетчики устанавливаются совместно с тепловычислителем, который выполняет преобразование выходных сигналов датчиков расхода, температуры, давления; вычисляет и ведет технический учет расход тепловой энергии. 2. На хозяйственно-питьевых водопроводах установлен счетчик коммерческого учета расхода холодной воды потребляемой Ц ТП. 3. Технический учет потребляемой электроэнергии. Предусмотрен учёт потребляемой активной электроэнергии электросчётчиком с трансформаторами тока. Установка коммерческого узла учета электроэнергии предусматривается в ТП-197, согласно ТУ ОАО «Курортэнерго» № 70/2-ПР от 20.03.2009. Все трубопроводы и насосные установки оборудованы необходимым количеством контрольно-измерительных приборов согласно технических условий № 4859-001-23080639-2004.

Отопление и вентиляция

Отопление теплового пункт не предусматривается, поскольку имеющиеся тепловыделения от технологического оборудования и трубопроводов достаточны для обогрев а помещения ЦТП. Отопление и вентиляция ЦТП выполнены в соответствии с СНиП 2.04.05.-91й. Расчетные параметры: температура наружного воздуха tнв=-26°С; температура внутреннего воздуха tв= +5 °С. В помещении ЦТП предусмотрена естественная приточно-вытяжная вентиляция, с кратностью воздухообмена равной 1. Приток воздух осуществляется через жалюзийные решетки размером 550х550мм и 500х250 мм. Вытяжная вентиляция ЦТП - через дефлектор диаметром 270 мм. При достижении максимальной температуры в помещении ЦТП плюс 30°С, в автоматическом режиме происходит включение приточного вентилятора EСW 504 T4. Лист 110-362-5.8/08-ПЗ 13

Водопровод и канализация

Настоящий раздел проекта разработан в соответствии со следующей нормативно-технической документацией: - СНиП 2.04.01-85 "Внутренний водопровод и канализация зданий"; - СНиП 3.05.01-85 “Организация, производство и приемка работ. Внутренние санитарно-технические системы. Проектные решения приняты исходя из требований обеспечения подачи воды необходимого качества и параметров на систему ГВС, подпитку системы отопления. В соответствии с требованиями к качеству расходуемой воды и составом стоков проектируются следующие системы: - водопровод хозяйственно-питьевой - В1; - канализация условно-чистых стоков - К1.
