Архитектурные и объемно-планировочные решения

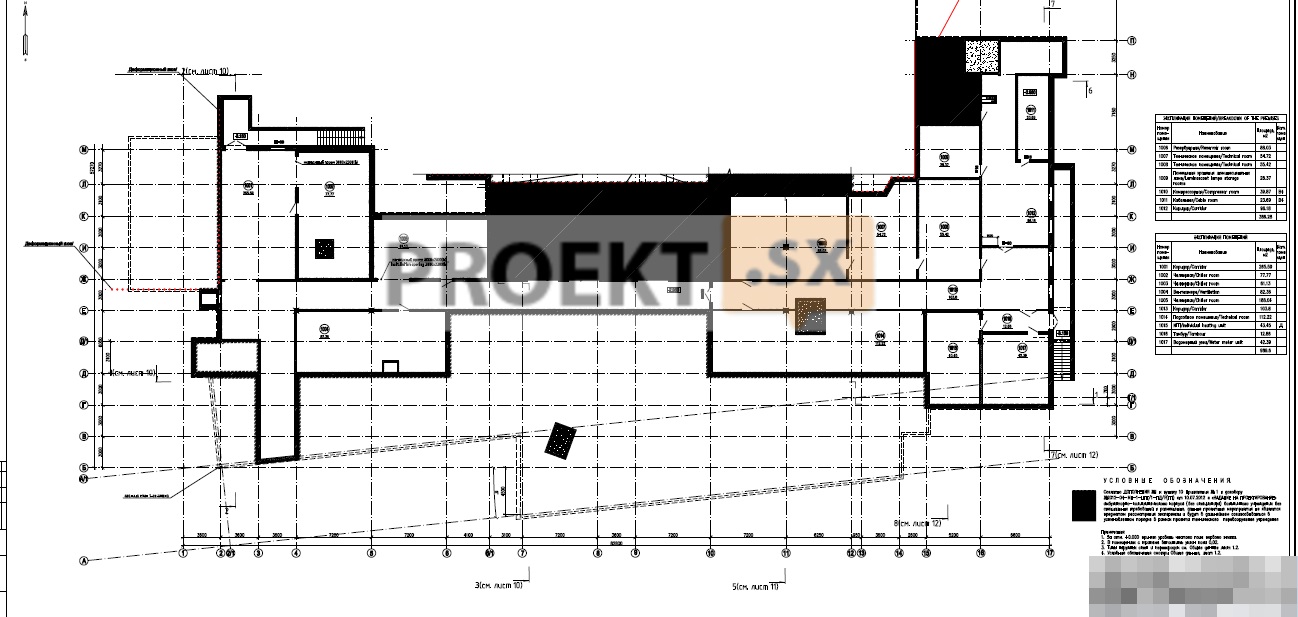

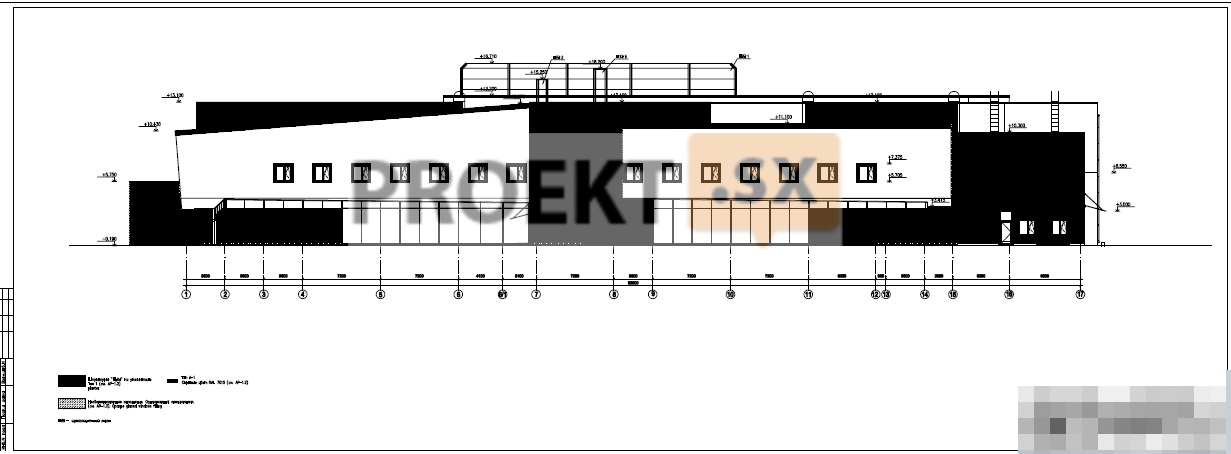

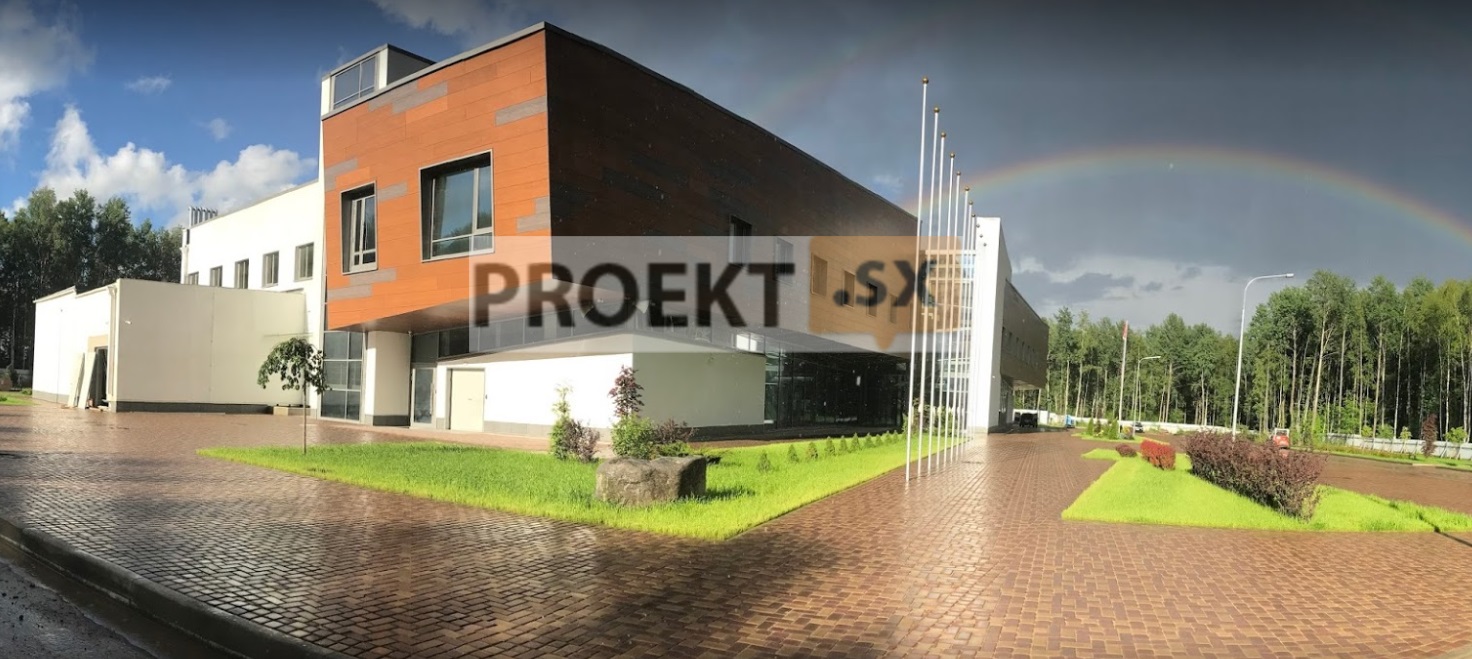

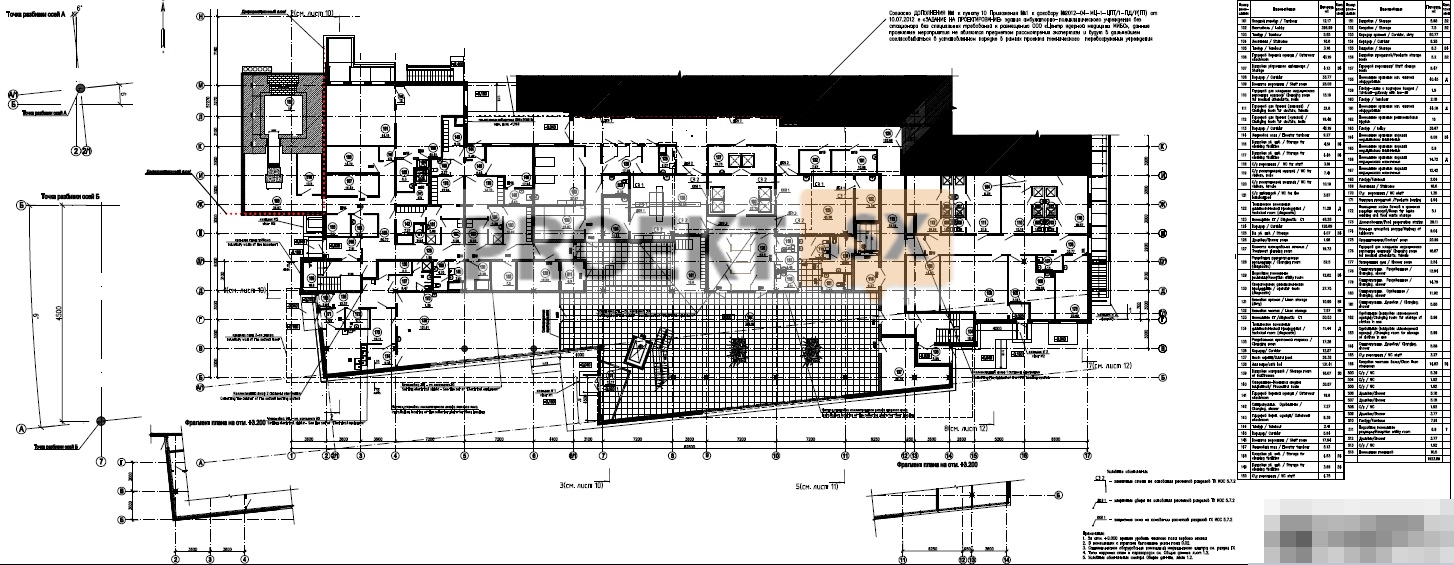

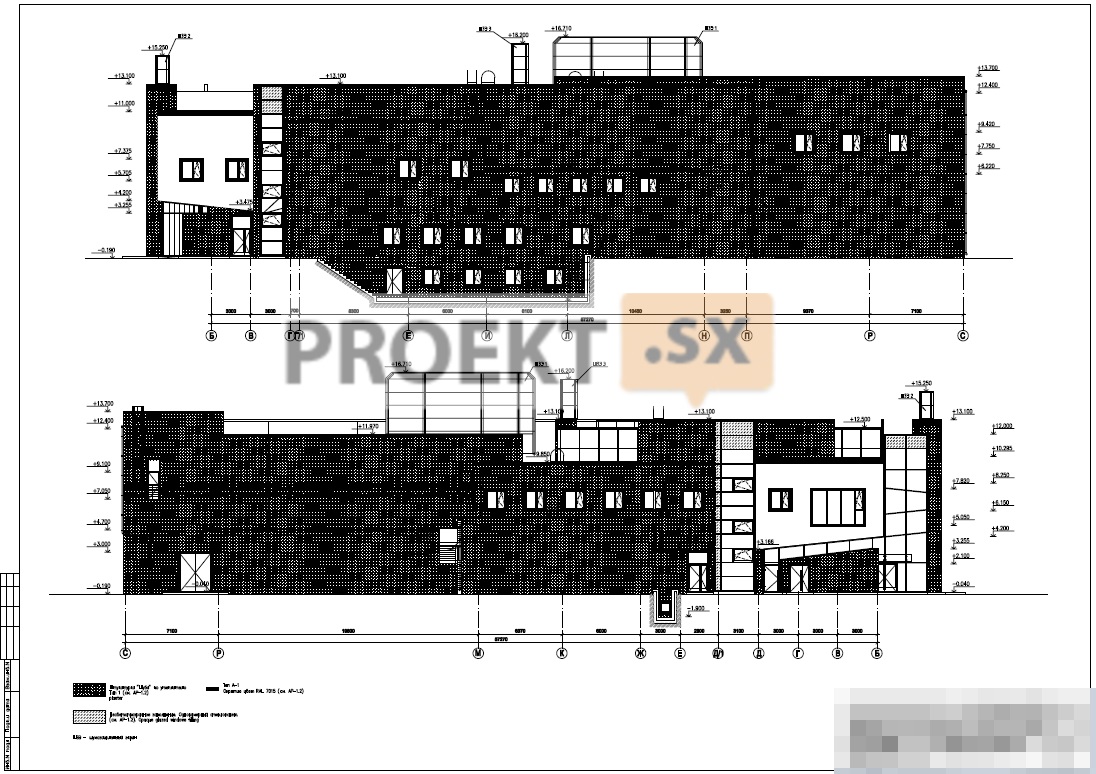

Запроектированный амбулаторно-поликлинический корпус (без стационара) больничного учреждения без специальных требований к размещению - отдельно стоящее здание сложной конфигурации в плане, имеющее подвальный, два надземных и верхний технический этажи. Проектными и объемно-планировочными решениями, в соответствии с заданием на проектирование, предусмотрены мероприятия для дальнейшего расширения и технического перевооружения объекта. Максимальная высота здания от уровня земли до верха парапета составляет 13,29 м. За относительную отметку 0,000 принят уровень чистого пола первого этажа. В подвальном этаже предусмотрены помещения для размещения инженерного оборудования и зоны для прокладки инженерных коммуникаций. Высота этажа – 2,61 от уровня чистого пола до потолка. На первом этаже запроектированы: вестибюльная группа помещений, отделение компьютерной томографии, помещения пищеблока, помещения для персонала. Высота первого этажа – 5,10 м. На втором этаже запроектированы: отделение компьютерной томографии, отделение МРТ, кабинеты врачей, административные и служебно-бытовые помещения, технические помещения. На верхнем техническом этаже предусмотрены помещения для размещения инженерного оборудования. Для вертикальной связи между этажами предусмотрено три лестничные клетки Л1, имеющие выход на улицу, открытая лестница в объеме вестибюля, три больничных лифта г/п 1600 кг. Покрытие – плоское, с организованным внутренним водостоком. Кровля – из рулонных материалов, В осях 5-16, Е-М запроектированы участки эксплуатируемой кровли. В местах установки вентиляционного оборудования предусмотрена установка шумозащитных экранов. Выход на кровлю предусмотрен через надстройки из выступающих объемов лестничных клеток и по открытым металлическим лестницам третьего типа. Перегородки и внутренние стены: гипсокартонные листы по металлическому каркасу с заполнением промежутка минераловатными плитами; пазогребневые плиты; силикатные блоки; защитные стены: монолитный бетон расчетной толщины, полнотелый кирпич толщиной 250 мм, гипсокартонные листы по металлическому каркасу с заполнением минераловатными плитами и баритовым заполнением по расчету. Заполнение оконных проемов – оконные блоки из алюминиевого профиля с заполнением двухкамерными стеклопакетами, витражное остекление. Внутренняя отделка помещений – в соответствии с их функциональным и технологическим назначением, с использованием материалов, имеющих гигиенические и пожарные сертификаты. Отделка фасадов здания: цоколь - декоративная штукатурка; надземные этажи – навесной фасад из навесных панелей по металлическому каркасу с воздушным зазором и заполнением зазора фасадными минераловтными плитами, декоративная штукатурка с утеплителем. Предусмотрены мероприятия для обеспечения условий жизнедеятельности МГН: пандусы у входов в здание; лифты, обеспечивающие возможность транспортировки пациентов на носилках и в колясках; специализированные санузлы.

Конструктивные и объемно-планировочные решения

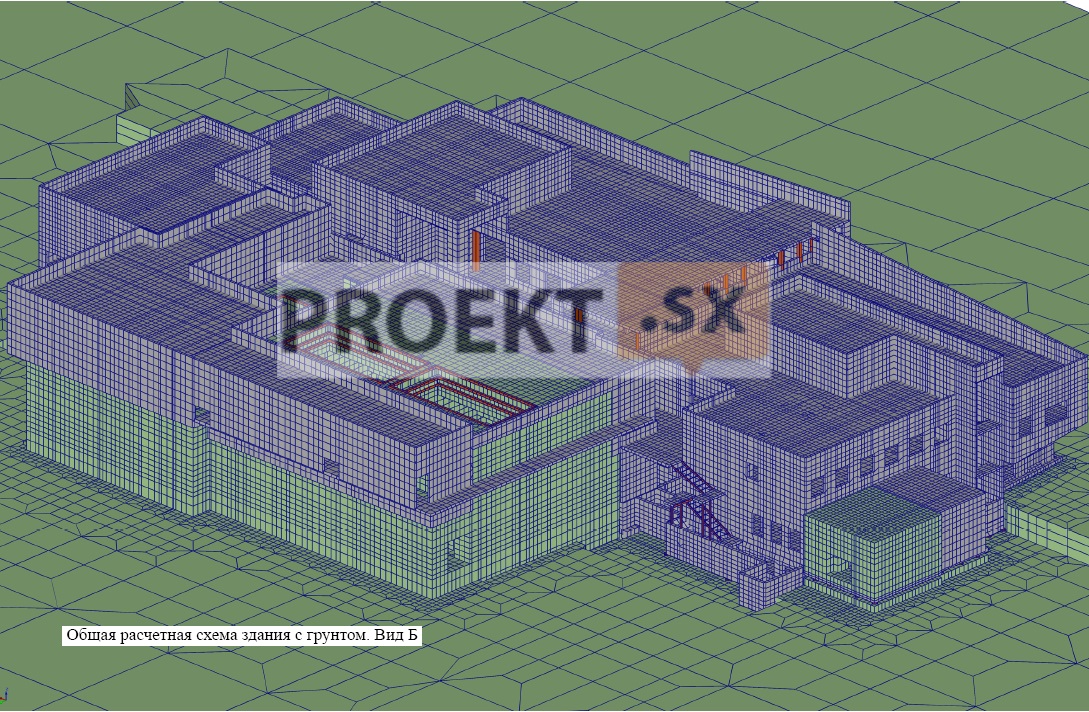

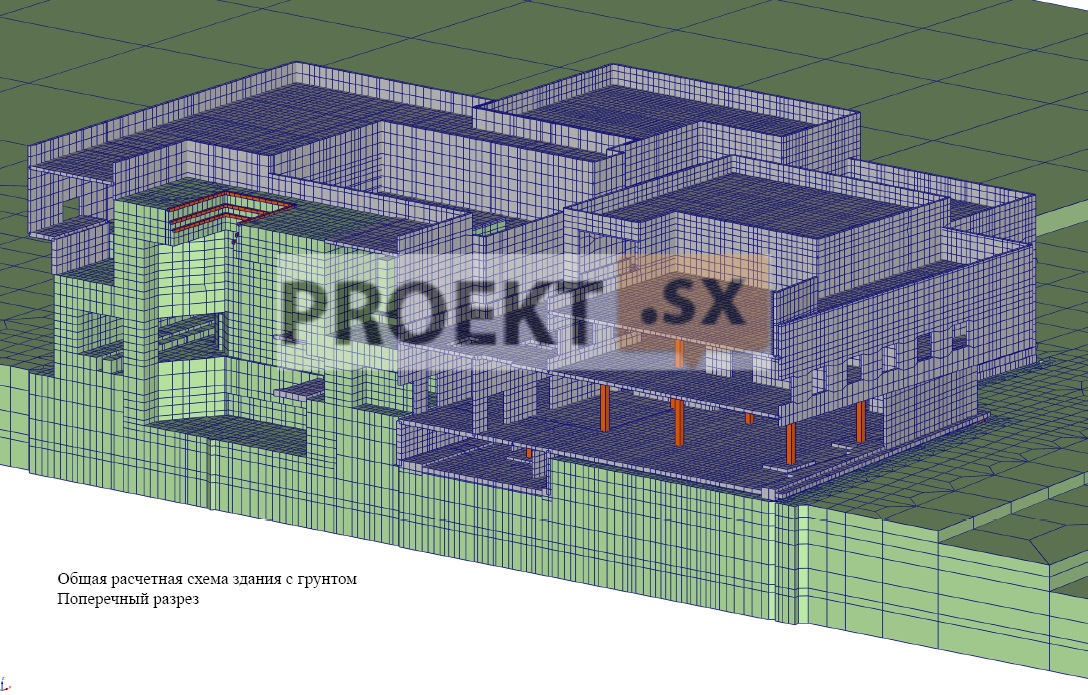

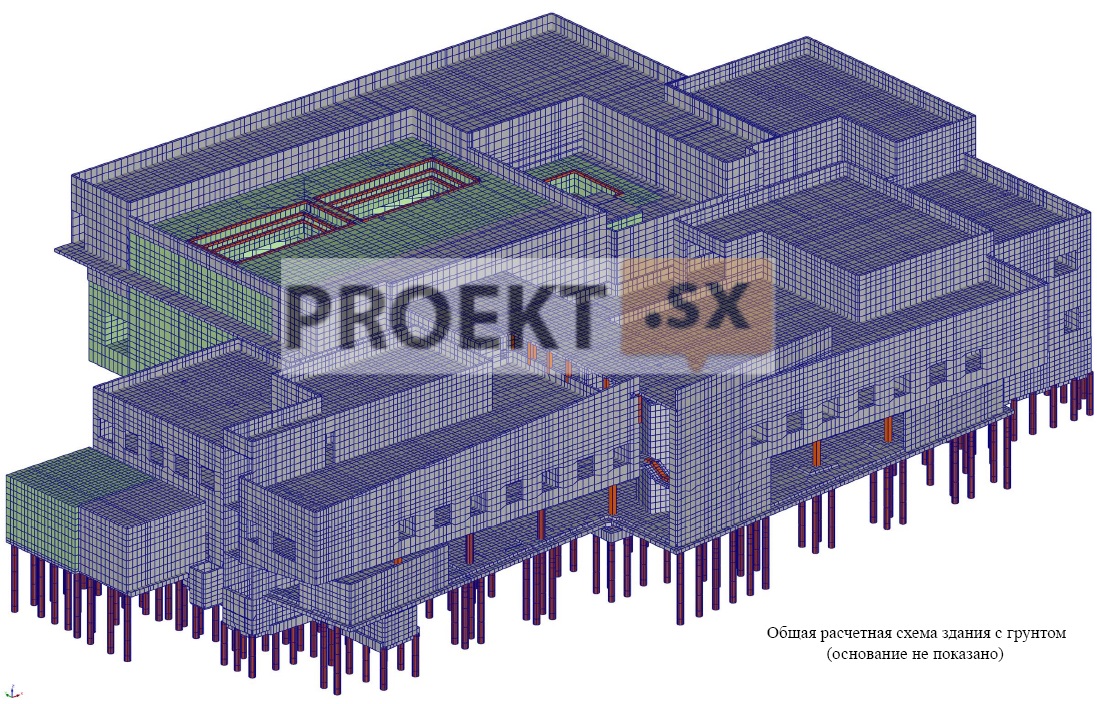

Уровень ответственности здания – II (нормальный). Здание разделено деформационными швами на 3 деформационных блока: деформационный блок в осях 1-17/ А-П, деформационный блок в осях 6-15/Л-С, деформационный блок в осях 1-2/Ж-М. Строительная система здания – монолитный железобетон. Конструктивная система в осях 1-17/А-П – смешанная, конструктивная схема – неполный каркас. Шаг колонн подвала – нерегулярный, от 3,6 до 7,2 м. Колонны запроектированы сечением 400х400 мм. Внутренние несущие стены подвала – монолитные железобетонные, толщиной 200 мм. Шаг несущих стен подвала – нерегулярный, 3,0, 6,0 и 6,6 м. Наружные ограждающие стены подвала – монолитные железобетонные, толщиной 300 мм. Плита перекрытия над подвалом – монолитная железобетонная гладкая плита толщиной 240, 300 и 350 мм. Материал конструкций подвала – бетон класса В25, W8, F100, арматура класса А400, А240. Внутренние и наружные ограждающие стены надземных этажей – несущие, монолитные железобетонные, толщиной 200 мм, из бетона класса В25 с арматурой класса А400, А240. Наружные ограждающие стены утепляются минераловатными плитами толщиной 150 мм. Запроектирована комбинированная отделка наружных стен вентилируемым фасадом «Ронсон-100» и оштукатуриванием. Плиты перекрытий типовых этажей – монолитные железобетонные гладкие, толщиной 220, 240, 260 и 350 мм, из бетона класса В25 с арматурой класса А400 и А240. Плита покрытия – монолитная железобетонная гладкая, толщиной 220мм, из бетона класса В25 с арматурой класса А400 и А240. Пространственная жесткость и устойчивость здания в осях 1-17/А-П обеспечивается совместной работой колонн, продольных и поперечных стен и жестких дисков перекрытий и покрытия. Лестницы и шахты лифтов запроектированы монолитными железобе-тонными, из бетона класса В25 с арматура класса А400 и А240. Монолитные шахты лифтов являются диафрагмами жесткости. Расчет несущих конструкций каркаса выполнен в программном комплексе SCAD Office 11.3 с учетом совместной работы с основанием. Требуемая огнестойкость железобетонных несущих конструкций обеспечивается увеличенными защитными слоями бетона для рабочей арматуры. Фундамент здания в осях 1-17/А-П - свайный. Сваи – буронабивные диаметром 520 мм. Длина свай от низа ростверка, взависимости от толщины ростверка – от 3,15 до 6,5 м, из бетона класса В25, W6, F100 с арматурой класса А400 и А240. Сваи изготавливаются под защитой глинистого раствора или в обсадной трубе. Допускаемая нагрузка на сваю по данным статического зондирования оставляет 87 тс. Максимальная расчетная нагрузка по данным статического расчета каркаса – 89 тс. Проектом предусмотрено прjведение контрольных испытаний до массового производства свайного поля. Узел сопряжения сваи с ростверком запроектирован жестким. Ростверк – монолитная железобетонная плита из бетона класса В25, W8, F100 с арматурой класса А400 и А240. Толщина ростверка в зоне опирания колонн – 750 мм, в зоне опирания стен подвала – 400 мм, в зоне крыльца и входов в подвал – 300 мм. Под ростверк устраивается бетонная подготовка толщиной 100 мм из бетона класса В7,5. Максимальная осадка основания корпуса – 2,0 см. Дополнительная осадка здания в осях 1-17/А-П под влиянием здания в осях 6-15/Л-С – 1,3 см. Относительная разность осадок – 0,0006. В проекте предусмотрено утепление грунта основания для мелкозаглубленной части ростверков экструдированным пенополистиролом толщиной 100 мм. В соответствии с отчетом об инженерно-геологических изысканиях, основанием свайного фундамента служат грунты ИГЭ-4 (супеси пылеватые серые с гравием, галькой до 10%, с гнездами песка, пластичные) и ИГЭ-5 (супеси пылеватые серые с гравием, галькой, с гнездами песка, твердые). ИГЭ-4 обладает следующими характеристиками: ρn=2,24 кгс/см2; е=0,354; IL=0,62; Е=90 кгс/см2. ИГЭ-5 обладает следующими характеристиками: ρn=2,29 кгс/см2; е=0,285; IL=-0,64; Е=360 кгс/см2. Конструктивная система здания в осях 6-15/Л-С – стеновая, с массивными железобетонными конструкциями. Массивность несущих конструкций каркаса обусловлена технологическими требованиями. Толщины перекрытий запроектированы от 1,5 м до 4,0 м, толщины стен полвала и первого этажа – от 0,6 до 4,0 м. Часть несущих стен второго этажа – монолитные железобетонные, толщиной 200 мм, из бетона класса В25, арматура класса А400 и А240. Плита покрытия – монолитная железобетонная гладкая, толщиной 220мм, из бетона класса В25, арматура класса А400 и А240. Площадки и лестницы для обслуживания оборудования запроектированы из стальных двутавров по ГОСТ 8239-89, ГОСТ 26020-83 и швеллеров по ГОСТ 8240-97, из стали марки С235. Наружные ограждающие стены утепляются минераловатными плитами толщиной 150 мм с последующей отделкой  толстым слоем штукатурки.  Пространственная жесткость и неизменяемость обеспечивается совместной работой массивных несущих элементов каркаса. Расчет несущих конструкций каркаса выполнен в программном комплексе SCAD Office 11.3 с учетом совместной работы с основанием. Требуемая огнестойкость железобетонных несущих конструкций обеспечивается увеличенными защитными слоями бетона для рабочей арматуры. Шумозащитные экраны вентиляционного оборудования, размещенного на покрытии здания, запроектированы с шумопоглощающими панелями. Экран – сборно-разборная конструкция производства ООО «Завод акустических конструкций». Опорные стойки и горизонтальные несущие элементы – из стальных двутавров и швеллеров, с жесткими узлами сопряжения между собой и жестким узлом крепления к плите покрытия. Принятая в проектной документации конструкция шумозащитного экрана должна быть разработана на стадии «рабочая документация» и иметь соответствующее техническое свидетельство Министерства регионального развития РФ. Фундамент здания в осях 6-15/Л-С - монолитная железобетонная плита толщиной 1000 мм из бетона класса В25, W8, F100, арматура класса А400 и А240. Под фундаментную плиту устраивается бетонная подготовка толщbной 100 мм из бетона класса В7,5. Давление на грунт основания – 2,28кгс/см2. Расчетное сопротивление грунта основания – 21,2 кгс/см2. Максимальная расчетная осадка основания корпуса – 3,9 см. Крен корпуса – 0,00016. В проекте предусмотрено утепление грунта основания под неотапливаемой частью экструдированным пенополистиролом толщиной 100мм. Основанием фундаментной плиты в осях 6-15/Л-С является грунт ИГЭ-5. Проектом предусмотрена выборка грунтов ИГЭ-1 – ИГЭ-4 с последующим устройством искусственного основания из щебня по грунту ИГЭ-5. Конструкции здания в осях 6-15/Л-С могут быть откорректированы при утверждении проекта технического перевооружения корпуса. Конструктивная система в осях 1-2/Ж-М - стеновая. Несущие стены – монолитные железобетонные. По технологическим требованиям часть стен запроектирована массивными, толщиной 2,0 и 2,2 м. Несущие стены, на которые не распространяются технологические требования – толщиной 200 мм. Плита покрытия – монолитная железобетонная. По технологическим требованиям часть плиты покрытия запроектирована толщиной 1,9 м, часть покрытия, на которую не распространяются технологические требования, запроектирована толщиной 200 мм. Материал конструкций каркаса – бетон класса В25, W8, F100, арматура класса А400 и А240. Пространственная жесткость и неизменяемость корпуса обеспечивается совместной работой несущих элементов каркаса. Лестницы запроектированы монолитными железобетонными, из бетона класса В25, арматура класса А400 и А240. Монолитные шахты лифтов являются диафрагмами жесткости. Расчет несущих конструкций каркаса выполнен в программном комплексе SCAD Office 11.3 с учетом совместной работы с основанием. Требуемая огнестойкость железобетонных несущих конструкций обеспечивается увеличенными защитными слоями бетона для рабочей арматуры. Фундамент здания в осях 1-2/Ж-М - свайный. Сваи – буронабивные, диаметром 520 мм и длиной от низа ростверка 6,05 м, из бетона класса В25, W6, F100, арматура класса А400 и А240. Допускаемая нагрузка на сваю по данным статического зондирования составляет 109 тс. Максимальная расчетная нагрузка по данным статического расчета – 87 тс. Проектом предусмотрено проведение контрольных испытаний до массового производства свайного поля. Узел сопряжения сваи с ростверком запроектирован жестким. Ростверк – монолитная железобетонная плита из бетона класса В25, W8, F100, арматура класса А400 и А240. Толщина фундаментной плиты – 500 мм. Под ростверк устраивается бетонная подготовка толщиной 100 мм из бетона класса В7,5. Максимальная осадка основания корпуса – 2,9 см, крен – 0,0007. В соответствии с отчетом об инженерно-геологических изысканиях, основанием свайного фундамента служит грунт ИГЭ-5 (супеси пылеватые серые с гравием, галькой, с гнездами песка, твердые), который обладает следующими характеристиками: ρn=2,29 кгс/см2; е=0,285; IL=-0,64; Е=360 кгс/см2. Конструкции фундаментов деформационных блоков здания запроектированы на основании геотехнического обоснования. Деформации основания здания не превысят предельно допустимые значения. Относительной отметке 0,000 соответствуют абсолютные отметки 3,85. Максимальный уровень грунтовых вод следует ожидать в периоды обильного снеготаяния и выпадения дождей на абсолютных отметках 3.00 – 3.30. Грунтовые воды среднеагрессивны по содержанию агрессивной углекислоты и слабоагрессивны по содержанию сульфатов, бикарбонатной щелочи и по водородному показателю к бетону нормальной проницаемости. В проекте предусмотрена оклеечная гидроизоляция конструкций подвала здания в осях 6-15/Л-С материалом Preprufe, установка гидрошпонок в рабочие швы бетонирования и дополнительная гидроизоляция поверхности рабочего шва бетонирования материалом «Макссил». В 30-метровую зону влияния нового строительства не попадают существующие здания. Срок службы здания – не менее 50 лет.
