Проект канализационного коллектора

Базовая цена с НДС
Цена со скидкой
Цена $280.00
Скидка
Цена $280.00
Индекс: 22.159.234
Документация: Проектная, рабочая документация включая сметы и результаты инженерных изысканий
Разделы: все разделы
Объем данных: 287 МБ
Формат файлов: редактируемые форматы
Экспертное заключение: положительное
Проектная, рабочая документации, включая смету, и результаты инженерных изысканий на строительство микротоннельного канализационного коллектора

Технико-экономические характеристики объекта капитального строительства
Канализационный коллектор, п.м.: 1126
Сметная стоимость в базисном уровне цен 2001 г. (без НДС)
Всего: тыс. руб.: 85907,80
СМР, тыс. руб.: 79230,29
Оборудование, тыс. руб.: 1102,66
Прочие затраты, тыс. руб.: 5574,85
в том числе:
ПИР, тыс. руб.: 3093,65
возвратные суммы, тыс. руб.: 602,56
Сметная стоимость в текущем уровне цен апреля 2011 г. (с НДС)
Всего: тыс. руб.: 508118,92
СМР, тыс. руб.: 479807,70
Оборудование, тыс. руб.: 3786,29
Прочие затраты, тыс. руб.: 24524,93
в том числе:
ПИР, тыс. руб.: 9943,09
НДС, тыс. руб.: 77487,64
возвратные суммы, тыс. руб.: 3577,90

Инженерное оборудование, сети инженерно-технического обеспечения, инженерно-технические мероприятия

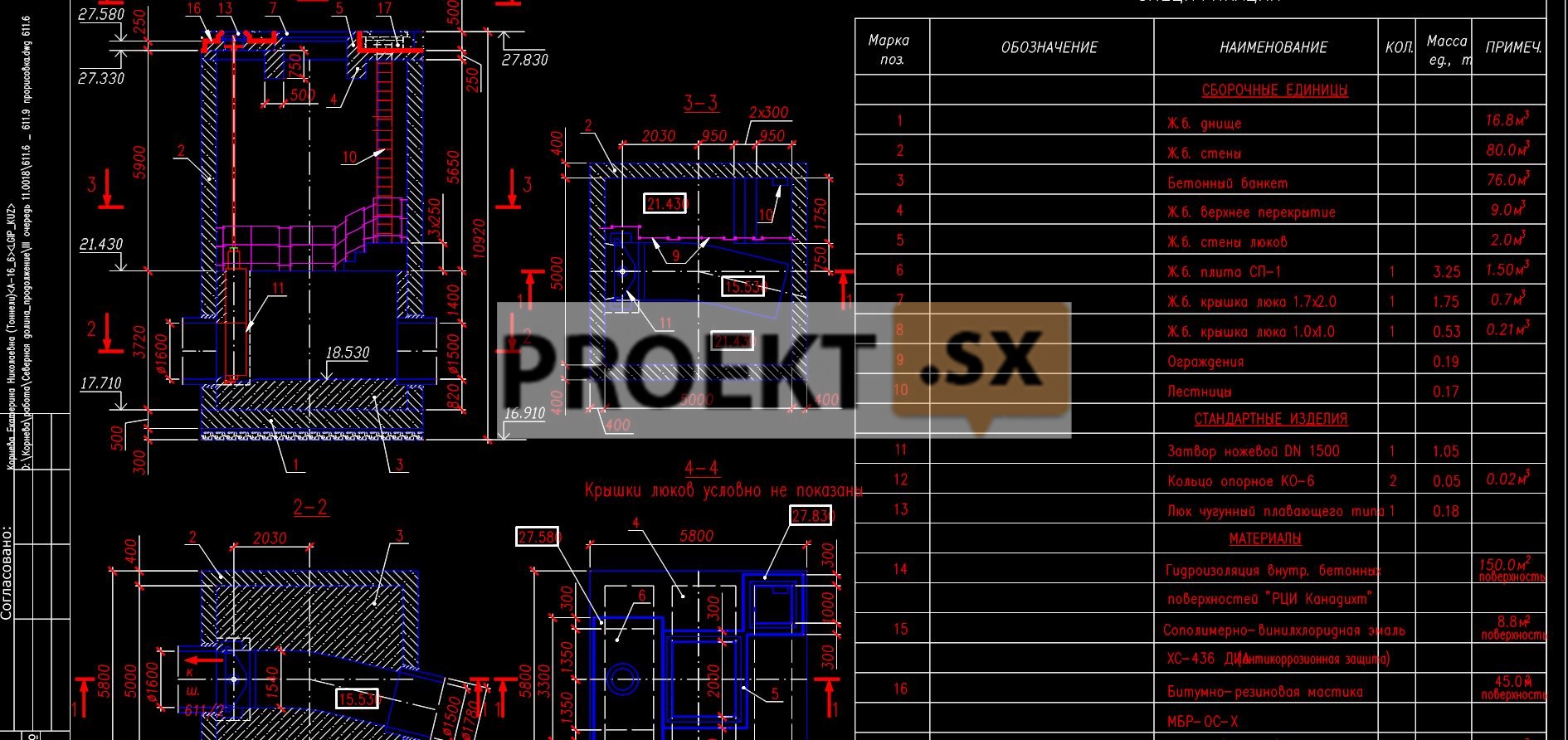

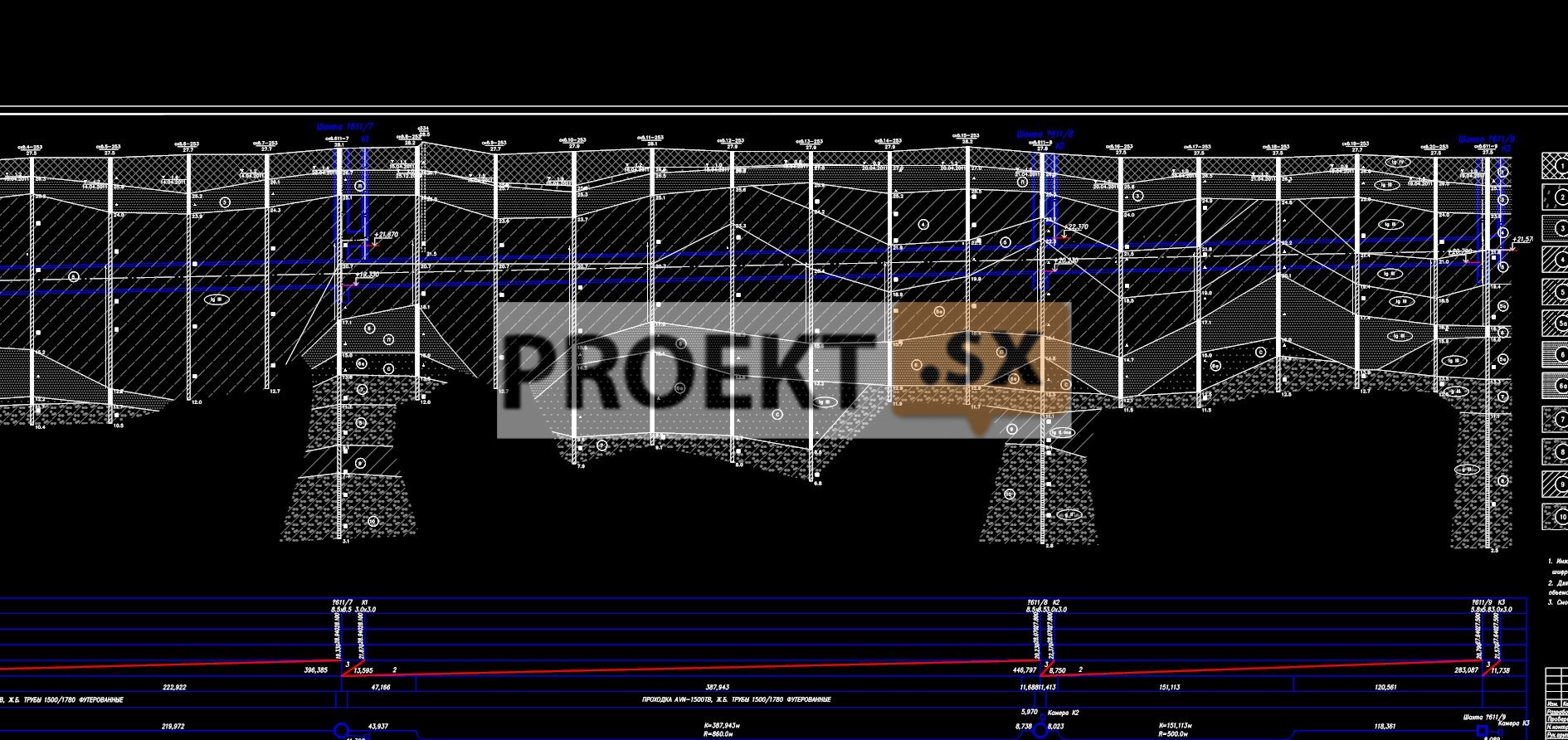

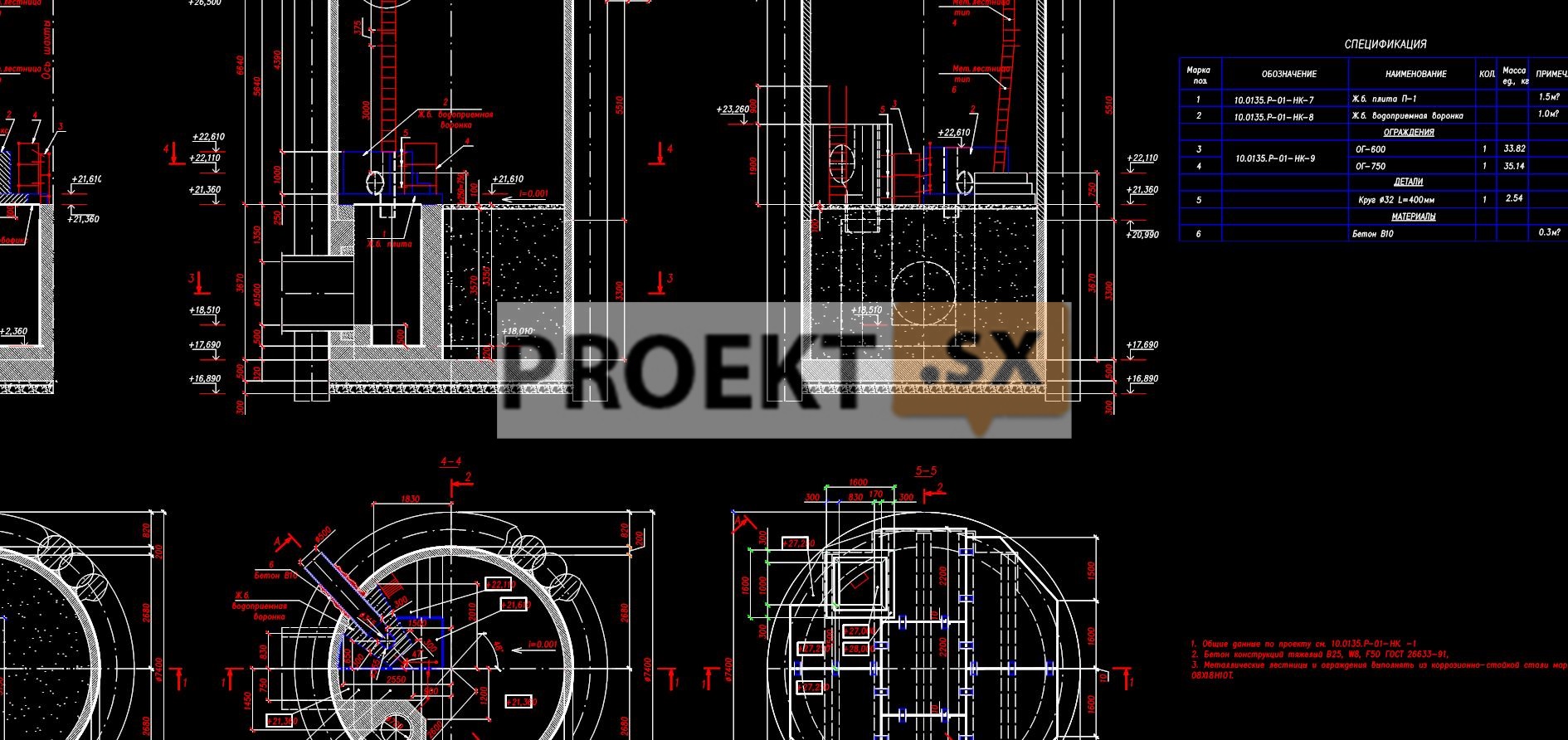

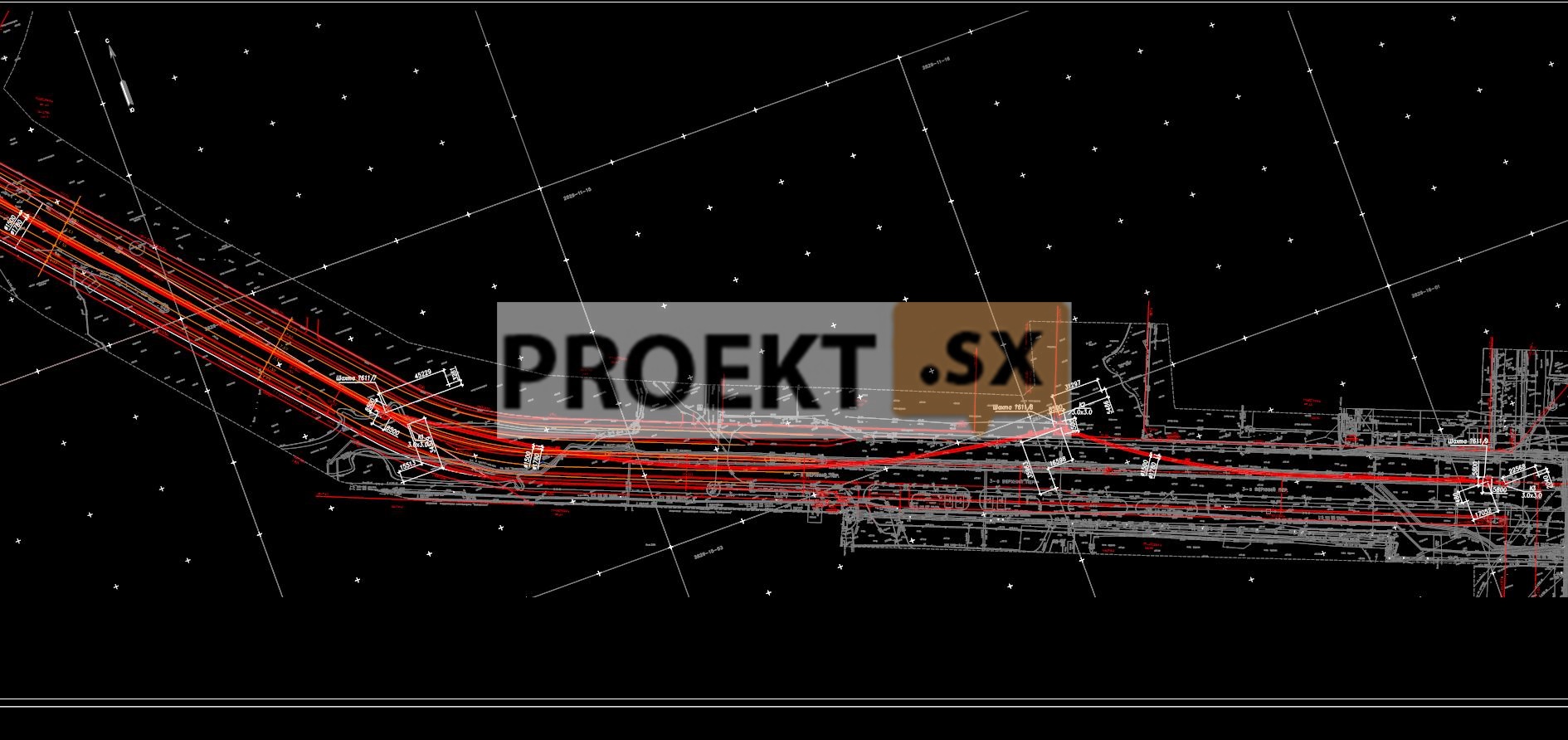

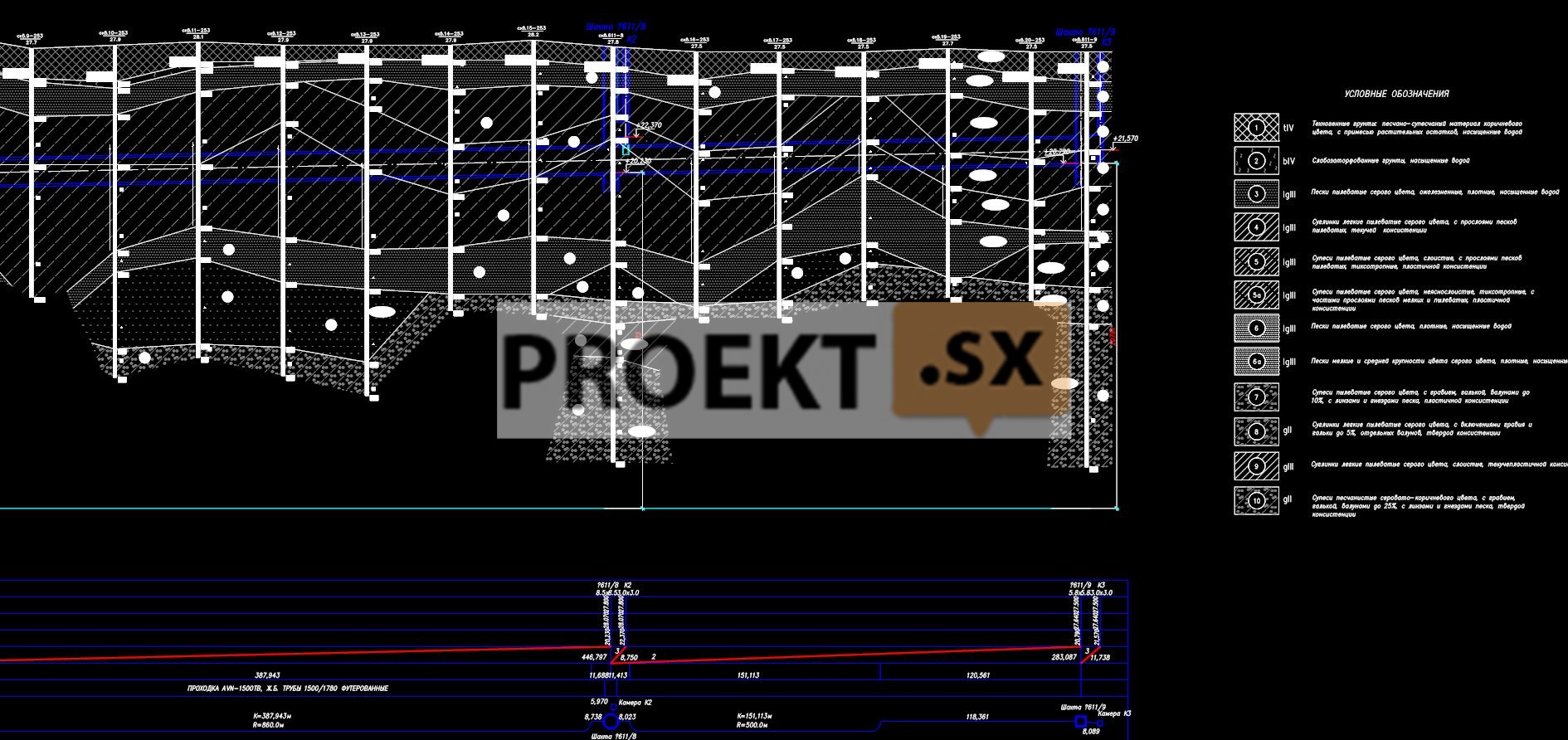

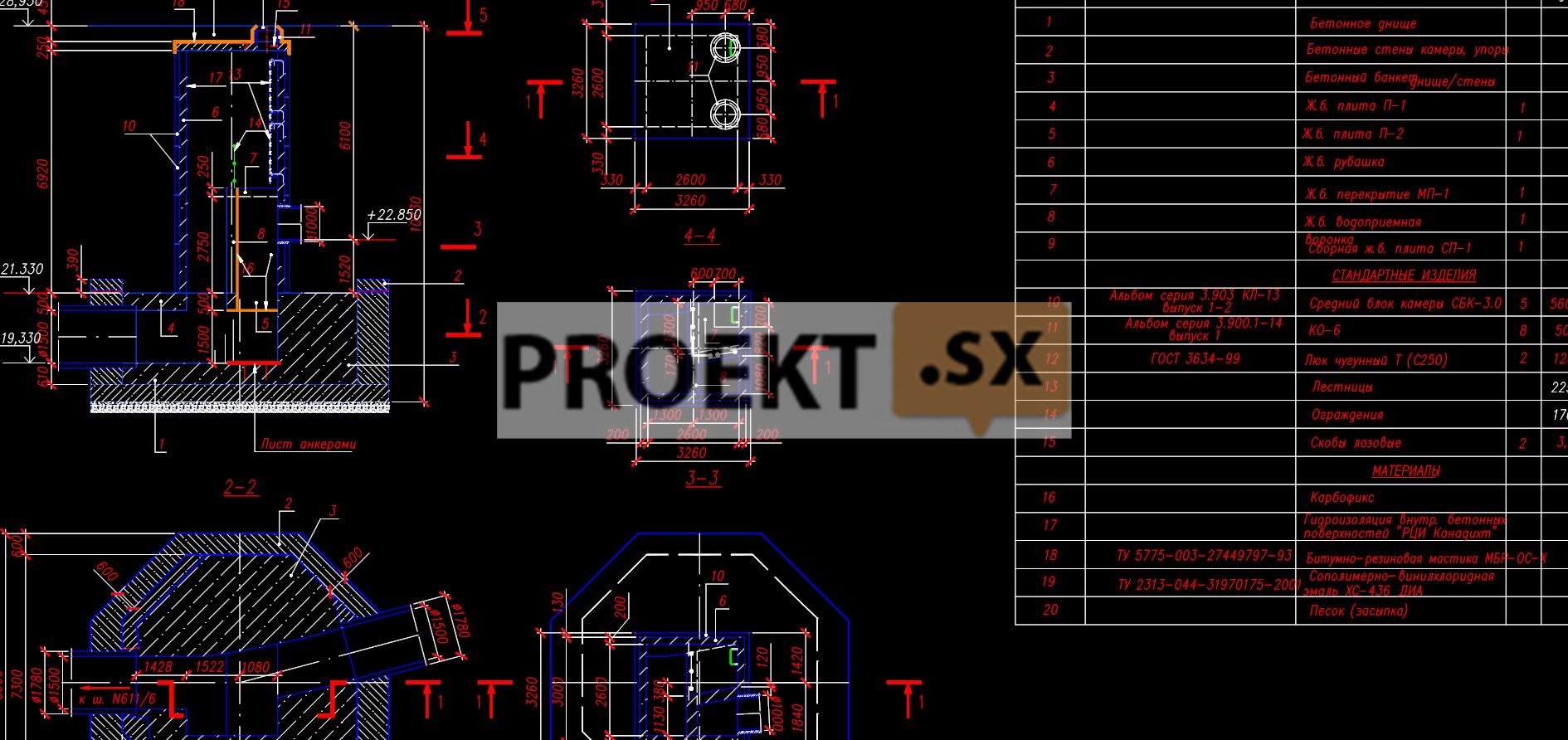

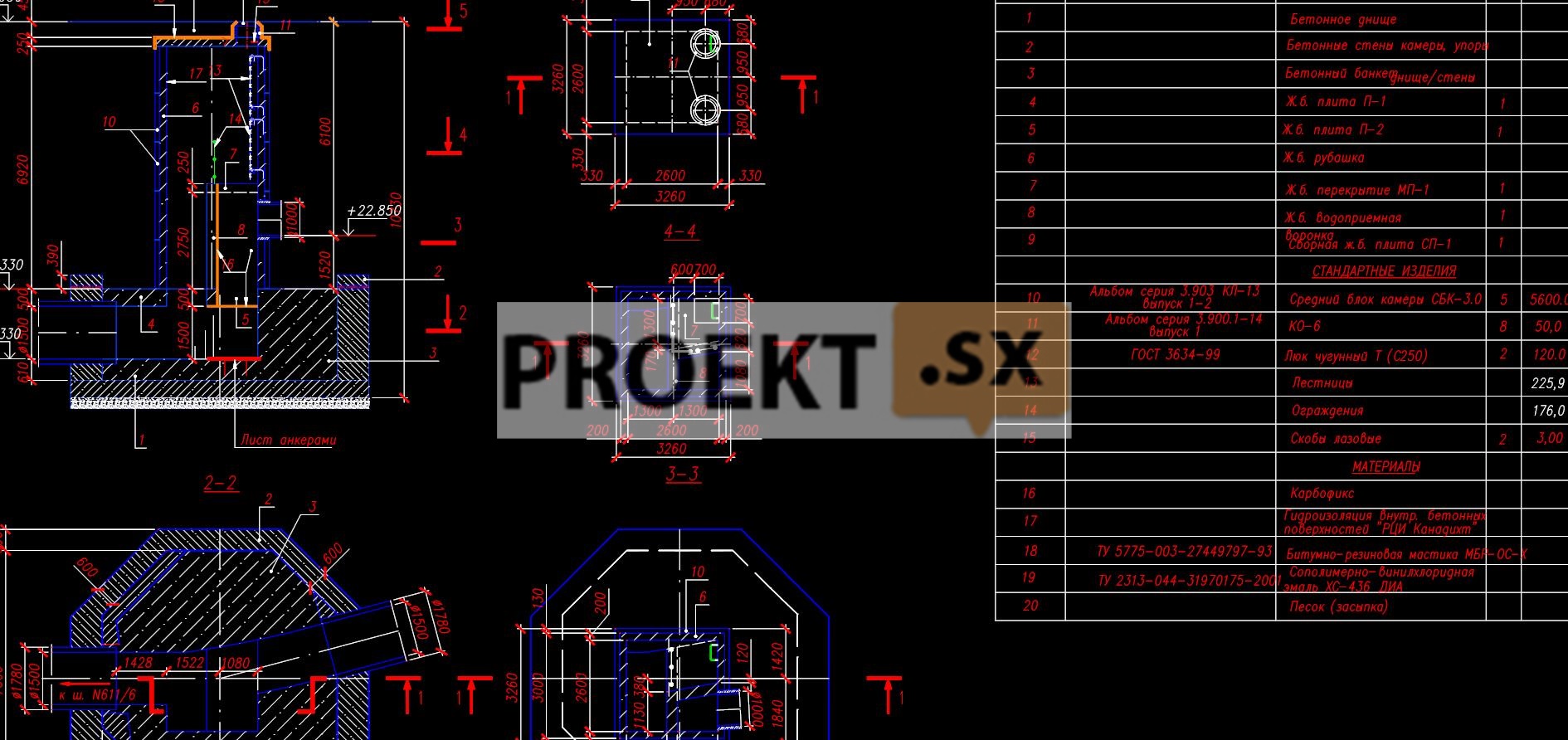

Проектируемый канализационный коллектор предназначен для отвода сточных вод на городские очистные сооружения и является продолжением канализационного коллектора в квартале, сток от проектируемого коллектора будет поступать в шахту №611/2 и далее в канализационный коллектор Ø1.5/1.78м, затем в коллектор Ø2.0/2.5м. Проектируемый коллектор проходит по перспективной проезжей частью 3-го Верхнего переулка. Выбор трассы коллектора выполнен с учетом перспективных подключений от перспективной застройки. Прокладка проектируемого коллектора Ø1.5/1.78м предусмотрена на глубине от 7.0 до 8.4 м. Глубина заложения обусловлена возможностью присоединения к существующей шахте №611/2. Коллектор предусмотрен из ж.б. футерованных труб заводского изготовления. На коллекторе предусмотрено устройство шахт 8.5х8.5 (№611/7, №611/8)- 2 шт, шахт 5.8х5.8 (№611/6, №611/9)- 2 шт, камер 3х3 (К-1, К-2, К-3) – 3 шт, присоединение коллектора к существующей камере №611/2. Шахты (№611/7, №611/8) имеют полигональное очертание, размер монолитного основания 8.5х8.5, глубина 10.73м и 8.8, соответственно. Технологическое оснащение шахт выполнено из монолитного ж.б. бетона (В25 W8 F50) и сборных ж.б. элементов. Для приема сточных вод с системы наружной канализации в шахтах сооружаются воронки: в шахте №611/7 – на отм. +21,33, прием Ø1000мм с отм. лотка +22,85м; в шахте №611/7 – на отм. +22,23, прием Ø1000мм с отм. лотка +22,35м. Технологическое оснащение шахт выполнено из монолитного ж.б. бетона (В25 W8 F50) и сборных ж.б. элементов. Шахты квадратного сечения, размеры шахт 5.8х5.8 м по монолитному основанию, глубина шахты №611/6 – 10.7м, шахты №611/9- 8.48м. В банкете шахты №611/6 устанавливается щитовой затвор ножевого типа ЗН1500/10 двустороннего действия. В банкетной части шахты №611/9 устраивается водоотбойная камера. Верхнее перекрытие (В25 W8 F50) выполнено с балками толщиной 500 мм и технологическими проемами для спуска/подъема оборудования, материалов и людей. Шахта №611/2 существующая, переустройство технологического осна-щения шахты выполнено из монолитного ж.б. бетона (В25 W8 F50). В шахту №611/2 предусматривается прием стоков с 15 квартала через присоединение Ø1800/1600мм от шахты №611/6 на отм. +18,51. Камеры К-1, К-2, К-3 предназначены для приема сточных вод с территории перспективной застройки и сброса их в систему коммунальной канализации через шахты №611/7, №611/8, №611/9 в проектируемый тоннель Ø1,5/1.78м. размер камер 3х3м (по монолитному основанию) Н=6,15м. Технологическое оснащение камер выполнено из монолитного ж.б. бетона (В25 W8 F50) и сборных ж.б. элементов. Для отключения потока воды в камерее устанавливается щитовой затвор ножевого типа ЗН1500/10 двустороннего действия. Доступ людей в шахты и камеры предусмотрен по лестничным маршам с площадками ограждения и поручнями. Ограждения и поручни выполняются из нержавеющей стали 08Х18Н10Т. Гидроизоляция внутренних бетонных поверхностей шахт и камер предусмотрена составом «РЦИ Канадихт». В шахтах и камерах предусмотрена антикоррозийная защита металлических конструкций.

Дороги и благоустройство

Проектная документация по строительству микротоннельного канализационного коллектора. Строительство участка микротоннеля от Шахты № 611/2 предназначено для водоотведения с территории района жилой застройки и является частью Схемы водоотведения района со сбросом стоков в Шахту №335 ТКК района и предусмотрено Проектом планировки и Проектом межевания территории квартала 15 района. Рельеф спокойный с абсолютными отметки поверхности земли - 26,0- 28,5м. Охранная зона канализационного коллектора в городской черте - 20м. В проектной документации предусмотрено: строительство микротоннеля D=1500/1780мм протяженностью - 1126 пм, в том числе – 10м открытым способом; установка стартовых Шахт № 611/7 (8,5*8,5) и № 611/8; установка приемных Шахт № 611/6 (5,8* 5,8) и № 611/9; установка камер (3*3) К-1,2,3, предназначенных для приема сточных вод с поверхности застройки, с установкой затворов. Глубина заложения коллектора - от 7,0-8,4м. После строительства шахт в проектной документации предусмотрено восстановление нарушенного благоустройства. Шахта №611/6. Участок размещения Шахты № 611/6 площадью - 0,1308 га частично расположен на разделительном островке перекрестка проектируемой районной магистрали. Площадь восстановления благоустройства – 1440 м². Конструкция восстановления проезжей части - 167 м²: асфальтобетон крупнозернистый плотный тип Б М1 ГОСТ 9128-2009 - 8см; асфальтобетон крупнозернистый пористый М1 ГОСТ 9128-2009 - 10см; щебеночно-песчаная смесь С4 ГОСТ 25607-2009 - 34см; песок мелкий 1 класса ГОСТ 8736-93* - 71см; георешетка Tensar Tri Aх 170; щебень гранитный М1000 фракции 40-70мм, по методу заклинки ГОСТ 8267-93*-20см. Конструкция проезжей части в месте замены бордюра - 27 м²: асфальтобетон крупнозернистый плотный тип Б М1 ГОСТ 9128-2009 - 8см; асфальтобетон крупнозернистый пористый М1 ГОСТ 9128-2009 - 10см; щебеночно-песчаная смесь С4 ГОСТ 25607-2009 - 10см. Конструкция разделительной полосы в месте бордюрного камня – 55 м²: асфальтобетон песчаный плотный тип Г М II ГОСТ 9128-2009 - 4см; асфальтобетон песчаный высокопористый М II ГОСТ 9128-2009 - 4см; щебень М 600 фракции 40-70 мм ,по методу заклинки ГОСТ 8267-93* - 20см. Конструкция разделительной полосы в месте производства работ – 86 м²: асфальтобетон песчаный плотный тип Г М II ГОСТ 9128-2009 - 4см; асфальтобетон песчаный высокопористый М II ГОСТ 9128-2009 - 4см; щебень М 600 фракции 40-70 мм ,по методу заклинки ГОСТ 8267-93* - 32см; песок ГОСТ 8736-93* - 48см. Площадь озеленения – 303 м². Шахта №611/7. Участок размещения Шахты № 611/7 площадью - 0,25 га расположен в разделительной полосе проезжей части 3-го Верхнего пер. Площадь восстановления благоустройства – 2500 м². Конструкция восстановления проезжей части - 163 м²: асфальтобетон крупнозернистый плотный тип Б М1 ГОСТ 9128-2009 - 8см; асфальтобетон крупнозернистый пористый М1 ГОСТ 9128-2009 - 10см; щебеночно-песчаная смесь С4 ГОСТ 25607-2009 - 34см; песок мелкий 1 класса ГОСТ 8736-93* -71см; георешетка Tensar Tri Aх 170; щебень гранитный М1000 фракции 40-70мм, по методу заклинки ГОСТ 8267-93* - 20см.  Конструкция проезжей части в месте замены бордюра - 155 м²: асфальтобетон крупнозернистый плотный тип Б М1 ГОСТ 9128-2009- 8см; асфальтобетон крупнозернистый пористый М1 ГОСТ 9128-2009 - 10см; щебеночно-песчаная смесь С4 ГОСТ 25607-2009 - 10см. Конструкция разделительной полосы в месте бордюрного камня – 155 м²: асфальтобетон песчаный плотный тип Г М II ГОСТ 9128-2009 - 4см; асфальтобетон песчаный высокопористый М II ГОСТ 9128-2009 - 4см; щебень М 600 фракции 40-70 мм, по методу заклинки ГОСТ 8267-93*-20см. Конструкция тротуара в месте производства работ – 45 м²: асфальтобетон песчаный плотный тип Г М II ГОСТ 9128-2009 - 4см; асфальтобетон песчаный высокопористый М II ГОСТ 9128-2009 - 4см; щебень М 600 фракции 40-70 мм, по методу заклинки ГОСТ 8267-93*-32см; песок ГОСТ 8736-93* - 48см. Площадь озеленения – 220 м². Шахта № 611/8: Участок размещения Шахты № 611/8 площадью- 0,35 Га расположен за «красными линиями» 3-го Верхнего пер. в пределах формируемого земельного участка квартала №13 района. Площадь восстановления благоустройства – 4413 м². Проектной документацией предусмотрено устройство эксплуатационной площадки площадью – 351 м² со строительством въезда в асфальтобетонном покрытии шириной - 6,0 м со стороны 3-го Верхнего пер. Конструкция асфальтобетонного покрытия  эксплуатационной площадки: асфальтобетон мелкозернистый плотный тип Б М1 ГОСТ 9128-2009- 5см; асфальтобетон крупнозернистый пористый М1 ГОСТ 9128-2009 - 10см; щебень марки 1000 фракции 40-70мм, с расклинцовкой ГОСТ 8267-93*- 22см; песок мелкий 1 класса ГОСТ 8736-93*- 30см. Конструкция восстановления тротуара площадью - 56 м²: асфальтобетон песчаный плотный тип Г М II ГОСТ 9128-2009 - 3,5см; асфальтобетон песчаный высокопористый М II ГОСТ 9128-2009 - 4см; щебень М 800 фракции 40-70 мм ,по методу заклинки ГОСТ 8267-93*- 10см; существующее песчаное основание. Конструкция восстановления въездов площадью – 16 м²: асфальтобетон мелкозернистый плотный тип Б М1 ГОСТ 9128-2009- 5см; асфальтобетон крупнозернистый пористый М1 ГОСТ 9128-2009 - 7см; щебень марки 1000 фракции 40-70мм, с расклинцовкой ГОСТ 8267-93*- 10см; существующее песчаное основание. Планировка территории – 3990 м². Шахта 611/9. Участок размещения Шахты № 611/9 площадью - 0,1137 га расположен в пределах «красных линий». Площадь восстановления благоустройства – 1144 м². Проектной документацией предусмотрено устройство эксплуатационной площадки площадью- 114м2 в разделительной полосе проезжей части 3-го Верхнего пер. Конструкция асфальтобетонного покрытия эксплуатационной площадки: асфальтобетон мелкозернистый плотный тип Б М1 ГОСТ 9128-2009- 5см; асфальтобетон крупнозернистый пористый М1 ГОСТ 9128-2009 - 10см; щебень марки 1000 фракции 40-70мм, с расклинцовкой ГОСТ 8267-93*-22см; песок мелкий 1 класса ГОСТ 8736-93*-30см. Конструкция восстановления проезжей части – 2 3м²: асфальтобетон мелкозернистый плотный тип А М1 ГОСТ 9128-2009- 5см; асфальтобетон крупнозернистый пористый М1 ГОСТ 9128-2009 - 7см; асфальтобетон крупнозернистый пористый М1 ГОСТ 9128-2009 - 7см; щебень марки 1000 фракции 40-70мм, с расклинцовкой ГОСТ 8267-93*-22см; песок мелкий 1 класса ГОСТ 8736-93* - 35см. Конструкция восстановления проезжей части в местах замены бордюра – 34 м²: асфальтобетон мелкозернистый плотный тип А М1 ГОСТ 9128-2009- 5см; асфальтобетон крупнозернистый пористый М1 ГОСТ 9128-2009 - 7см; асфальтобетон крупнозернистый пористый М1 ГОСТ 9128-2009 - 7см; щебень марки 1000 фракции 40-70мм, с расклинцовкой ГОСТ 8267- 3*-10см; существующее песчаное основание. Конструкция восстановления покрытия в разделительной полосе – 15 м²: асфальтобетон песчаный плотный тип Г М II ГОСТ 9128-2009 - 3,5см; асфальтобетон песчаный  высокопористый М II ГОСТ 9128-2009 - 4см; щебень М 800 фракции 40-70 мм ,по методу заклинки ГОСТ 8267-93*-10см; существующее песчаное основание. Восстановление газона площадью – 282 м².
