Архитектурно–строительные решения

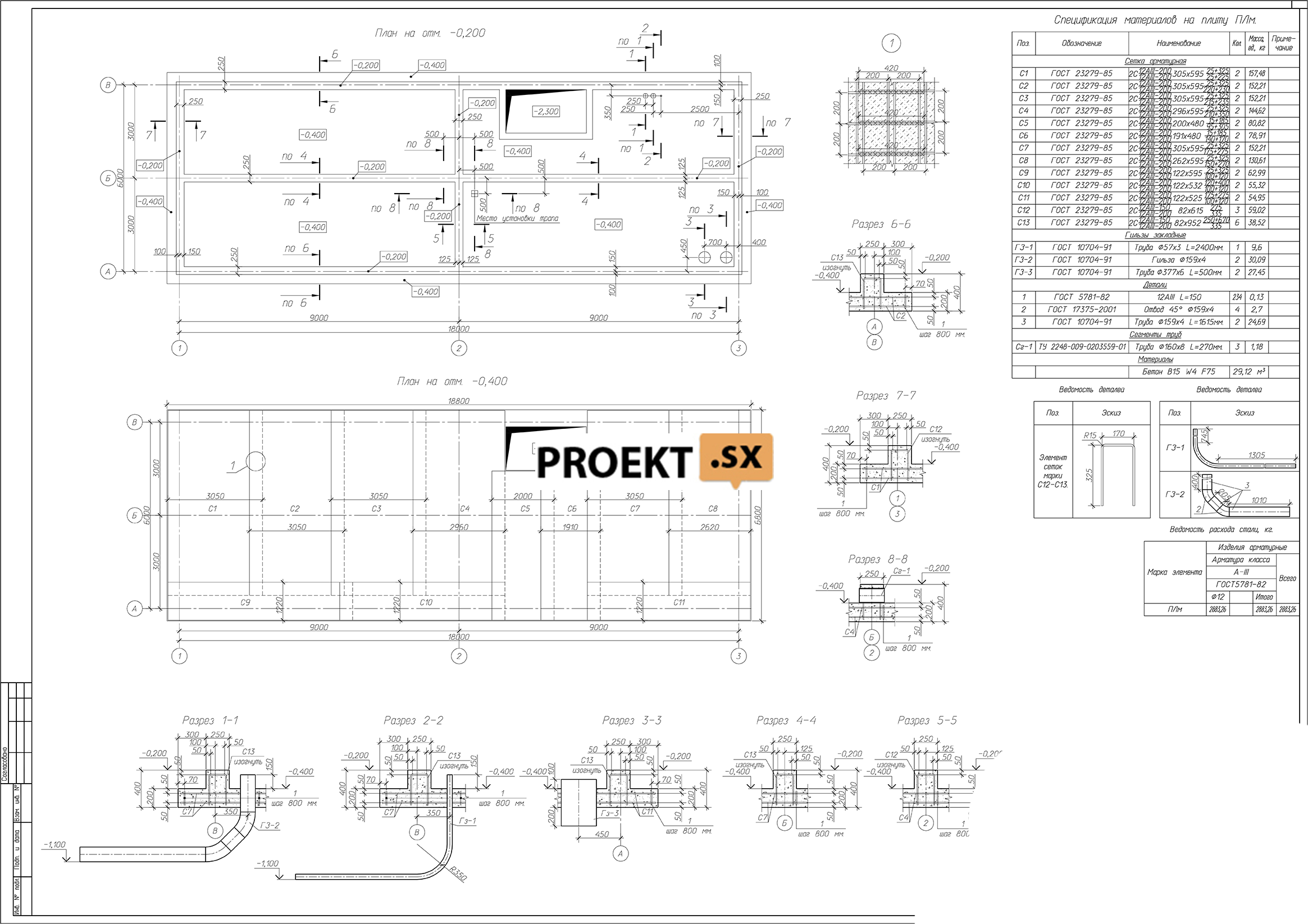

Помещение котельной относится по взрывопожарной и пожарной опасности к категории Г в соответствии с СНиП II-35-76. Степень огнестойкости конструкции модуля – II. За относительную отм. 0.000 принята отм. чистого пола котельной, что соответствует абсолютной отм. +19.000 принятой в Балтийской системе высот. Расположение здания на местности см. ген. план 111-632-1/09-СПО, лист 2. Котельная представляет собой строительную конструкцию без подвала и чердака, состоящую из металлического каркаса обшитого трехслойными панелями с утеплителем типа “Rockwool”. Размеры модуля АКМ «Сигнал-6000» в плане 6000 х 18000 мм, высота – 3500 мм. Строительный объем V=393,49 м3. Площадь застройки S=125,09 м2. Выход из котельной предусмотрен непосредственно наружу. Легко сбрасываемыми конструкциями служит кровля котельной площадью 112,8 м2. Фундамент под здание котельной – монолитная железобетонная плита толщиной 200 мм по бетонной подготовке 100 мм. Для отвода продуктов сгорания устанавливается дымовая труба в климатическом районе IIб (t=-26 oC), ветровой район II (30 кгс/м2). В соответствии со СНиП II-23-81* применяются несущие конструкции из марок стали С285 ГОСТ 27772-88. Труба представляет собой металлическую конструкцию колонного типа высотой 22м. Несущая конструкция – колона, внутри которой расположены два газоотводящих ствола ø600 (Лист s=1,5 мм). Предусматривается теплоизоляция газоотводящих стволов минеральной ватой Rockwool (допустимо применение «Paroc»). Толщина тепловой изоляции определена из условия наружной температуры изоляции не выше +40 оС. Газоотводящие стволы изготавливаются из стали аустенитного класса (08(12)Х18Н10Т по ГОСТ 5582-75) позволяющей эксплуатировать их в агрессивных средах. Крепление газоходов к несущей конструкции осуществляется посредством хомутов с шагом 2,0 м, которые устанавливаются под тепловой изоляцией непосредственно на газоотводящий ствол. Для обеспечения необходимых шумовых характеристик дымовой трубы в конструкции предусматриваются глушители. Ветровой район II (30 кгс/кв.м.) по СНИП 2.01.07-85; Максимальная температура уходящих газов +190 °C; Металлические конструкции дымовой трубы запроектированы в соответствии с требованиями СНИП II-23-81 "Металлические конструкции", СНиП 2.01.07-85 "Нагрузки и воздействия". Что подтверждается сертификатом соответствия РОСС RU.АИ83.В00856 Основные архитектурные решения представлены на чертежах марки АС.

Конструктивные решения

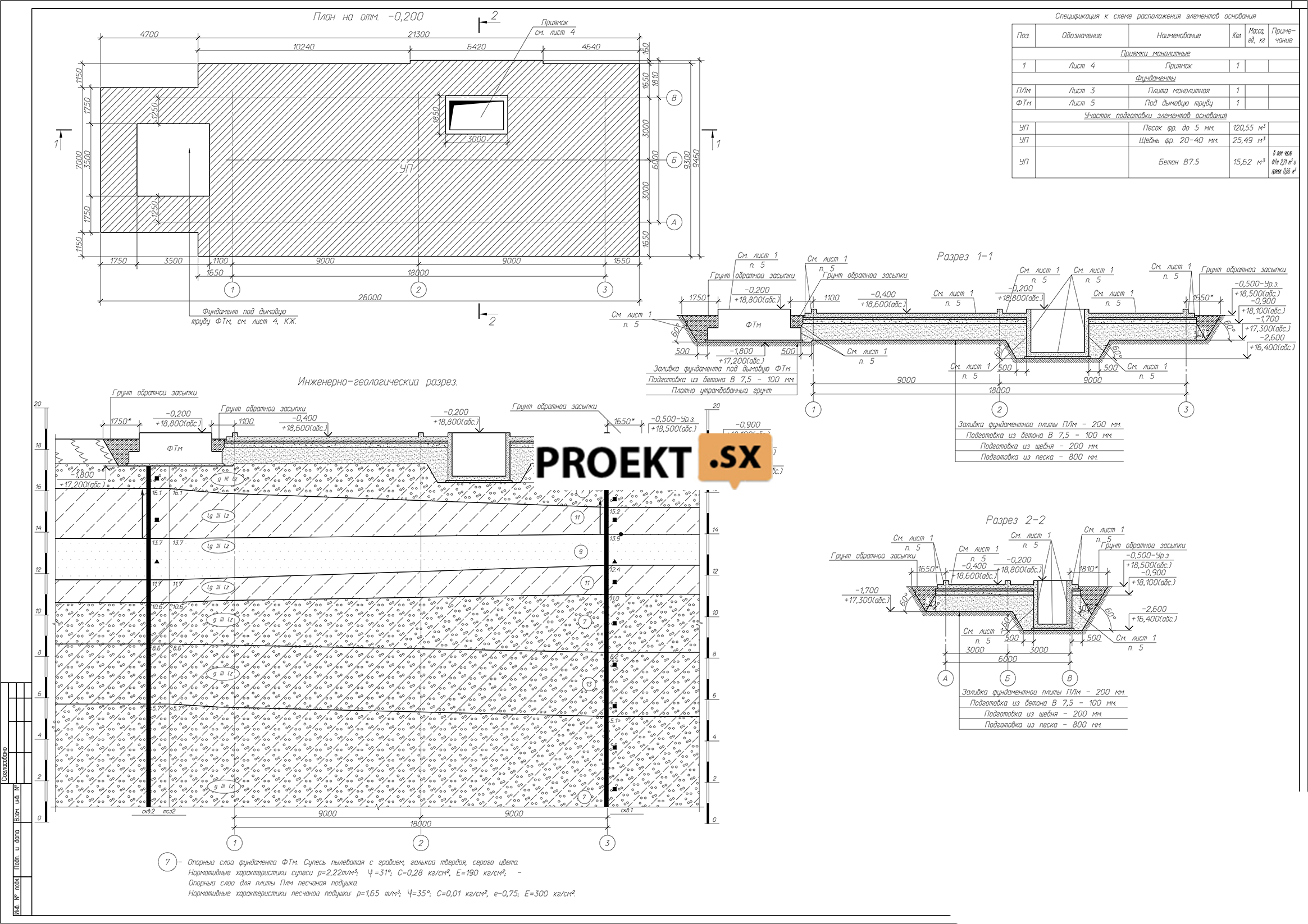

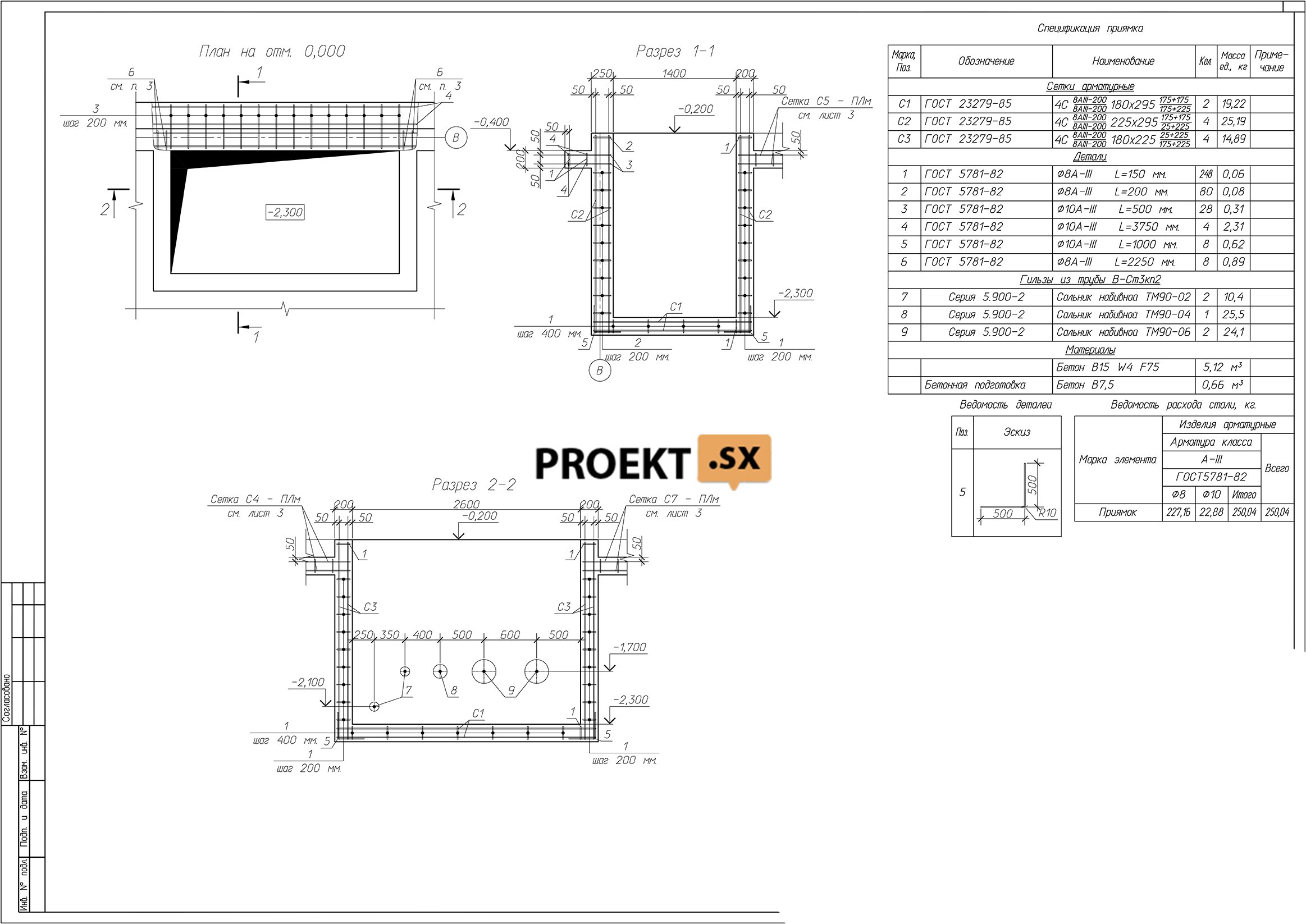

Конструкция котельной – мобильное здание контейнерного типа АКМ «Сигнал 6500» заводского изготовления. Конструктивная схема котельной - каркасно-связевая. Каркас - стальной, собираемый из четырёх модулей. Сталь С245. Модули – односкатные, шириной 3,5 м, длиной 9 и 8 м, с опиранием опорных рам на фундамент и приваркой к закладным деталям фундамента. Наружные стены – из сэндвич-панелей толщиной 100 мм вертикальной навески. Колонны - из гнуто-сварных профилей замкнутого сечения. Опорная рама – из прокатного швеллера. Перекрытие - фанера по стальному оцинкованному листу и системе перекрёстных балок из прокатных швеллеров и двутавров и распорок из прокатных уголков. Покрытие – из сэндвич-панелей толщиной 100 мм по системе перекрёстных балок из прокатных швеллеров. Пространственная жесткость и устойчивость здания обеспечивается совместной работой каркаса, вертикальных связей жёсткости в двух направлениях и горизонтальных связей жёсткости в покрытии. Конструкция трубы в проектную документацию не включена. Фундамент трубы разработан в соответствии с заданными нагрузками (N= 12,15 тс, M=17,7 тс.м, Q=1,2 тс). Уровень ответственности здания котельной – 2 (нормальный). За отметку 0,000 принята отметка пола котельной, соответствующая абсолютной отметке 18.40. Фундаменты запроектированы из монолитного железобетона на естественном основании на основании инженерно-геологических изысканий. Фундамент дымовой трубы - столбчатый высотой 1,75 м (заглубление в грунт на 1,45 м) с размерами в плане 4,3х4,3 м. Фундамент - из бетона B25, W6, F75 и рабочей арматуры А-III. Абсолютная отметка подошвы фундамента 16.45. Давление под подошвой фундамента – 2,81-5,51 тс/м2. Основание фундамента трубы – суглинки лёгкие пылеватые полутвёрдые (ИГЭ-3) с Е = 120 кгс/см2, jII= 22°, е = 0,683, IL= 0,22. Расчётное сопротивление грунта в основании фундамента дымовой трубы – 28,7 тс/м2. Фундамент здания котельной – рёбристая плита (рёбра вверх) мелкого заложения толщиной 200 мм из бетона B15, W6, F75 и рабочей арматуры А-III, с приямками глубиной до 2,2 м. Рёбра жёсткости - сечением 200х400 мм (h с учётом толщины плиты) запроектированы по периметру плиты и по средней продольной оси. Абсолютная отметка подошвы фундамента - 17.80. Напряжение в основании фундаментной плиты - 1,71 тс/м2. Пучинистые грунты в основании фундамента здания котельной заменяются песчаной подушкой толщиной 1,05 м из песка средней плотности с коэффициентом уплотнения. В основании песчаной подушки залегают су-глинки лёгкие пылеватые полутвёрдые (ИГЭ-3). Подготовка под фундаменты - из слоя монолитного бетона В7,5, толщиной 100 мм, под фундаментную плиту дополнительно по слою щебня толщиной 200 мм. Подземные воды вскрыты на глубине 4,0 м на абсолютной отметке 13.60. Максимальный уровень грунтовых возможен у поверхности земли с образованием открытого зеркала на пониженных участках. Грунтовые воды неагрессивны по отношению к бетону нормальной проницаемости. Грунты слабоагрессивны по содержанию сульфатов по отношению к бетону нормальной проницаемости. Для защиты здания от сырости, а фундаментов от агрессивности грунтов, фундаменты запроектированы из бетона W6 с обмазкой бетонных поверхностей, соприкасающихся с грунтом, битумно-резиновой мастикой. Для защиты цоколя котельной от промерзания торцы фундаментной плиты и отмостка по периметру здания утепляются слоем пеноплекса толщиной 50 мм. Расчёты фундаментов выполнены по программе «Foundation». Осадка фундамента дымовой трубы - 0,5 см, глубина сжимаемой толщи - 1,2 м, осадка фундамента котельной - 0,34 см. Котельная запроектирована в квартале комплексной застройки на расстоянии 8 м от жилого здания. Из-за малой осадки здания котельной и фундамента дымовой трубы строительство предусмотрено без негативного влияния на соседнее жилое здание. Проектные решения основных несущих конструкций приняты обоснованно, подтверждены расчётами, соответствуют требованиям действующих нормативно-технических документов и могут обеспечить условия для нормальной эксплуатации.
