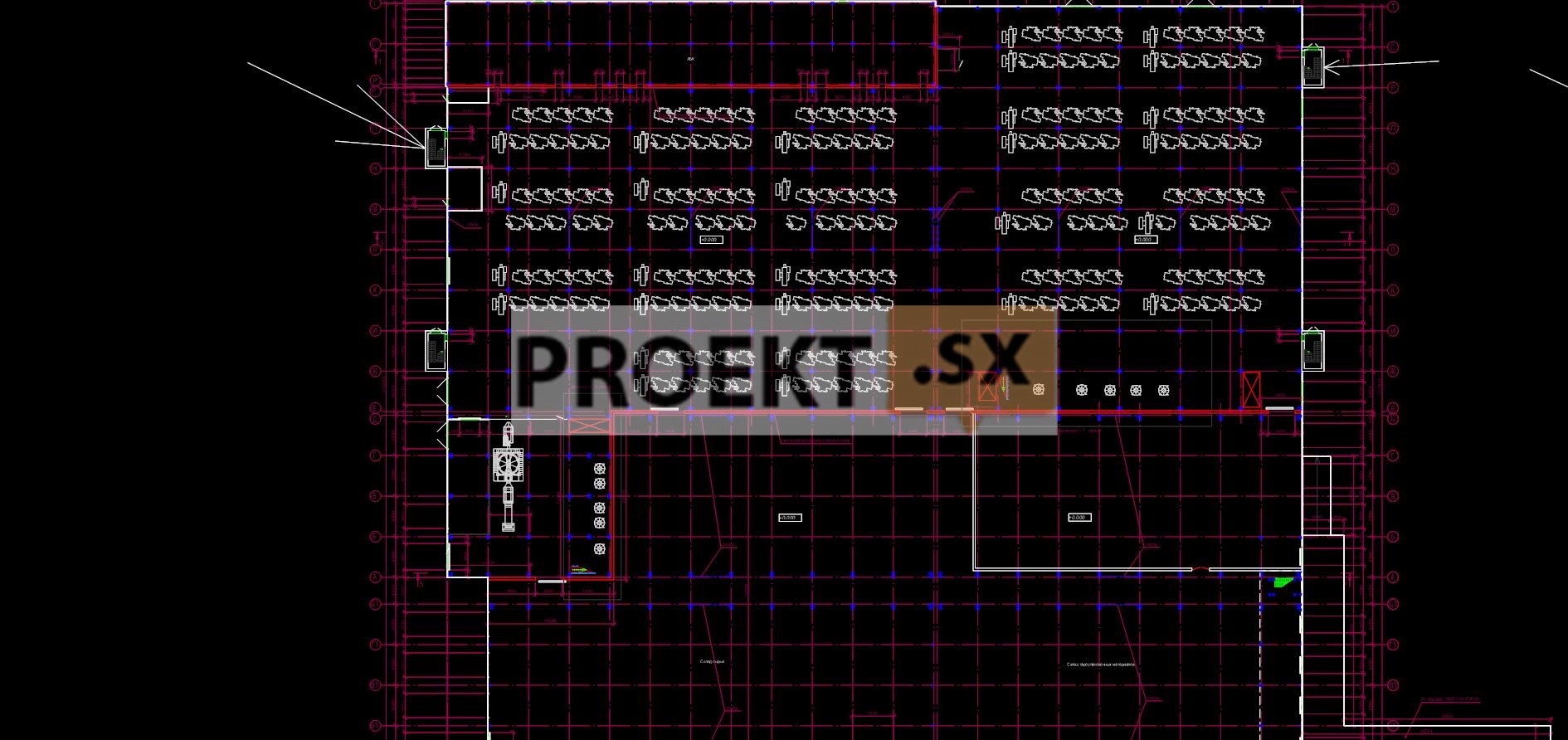

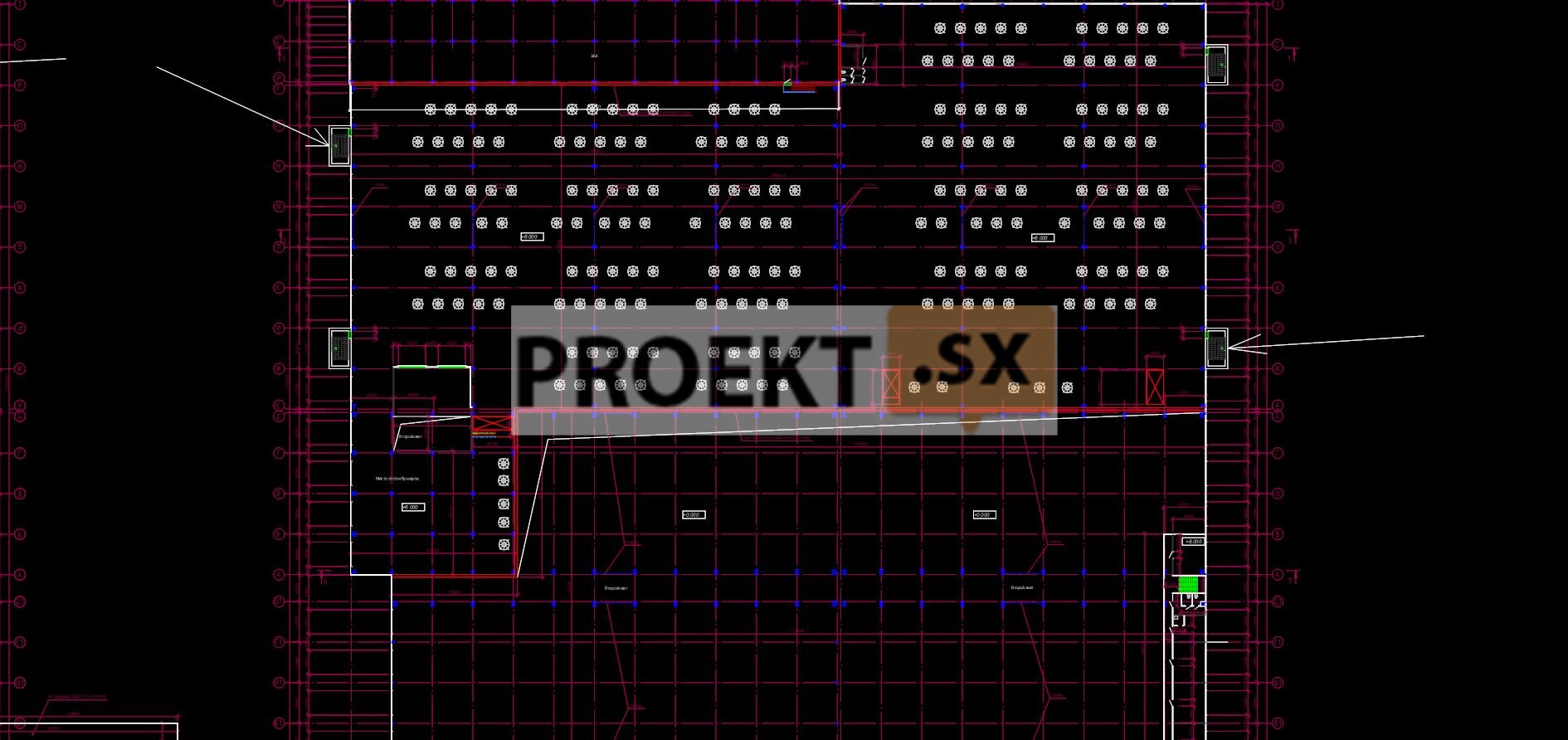

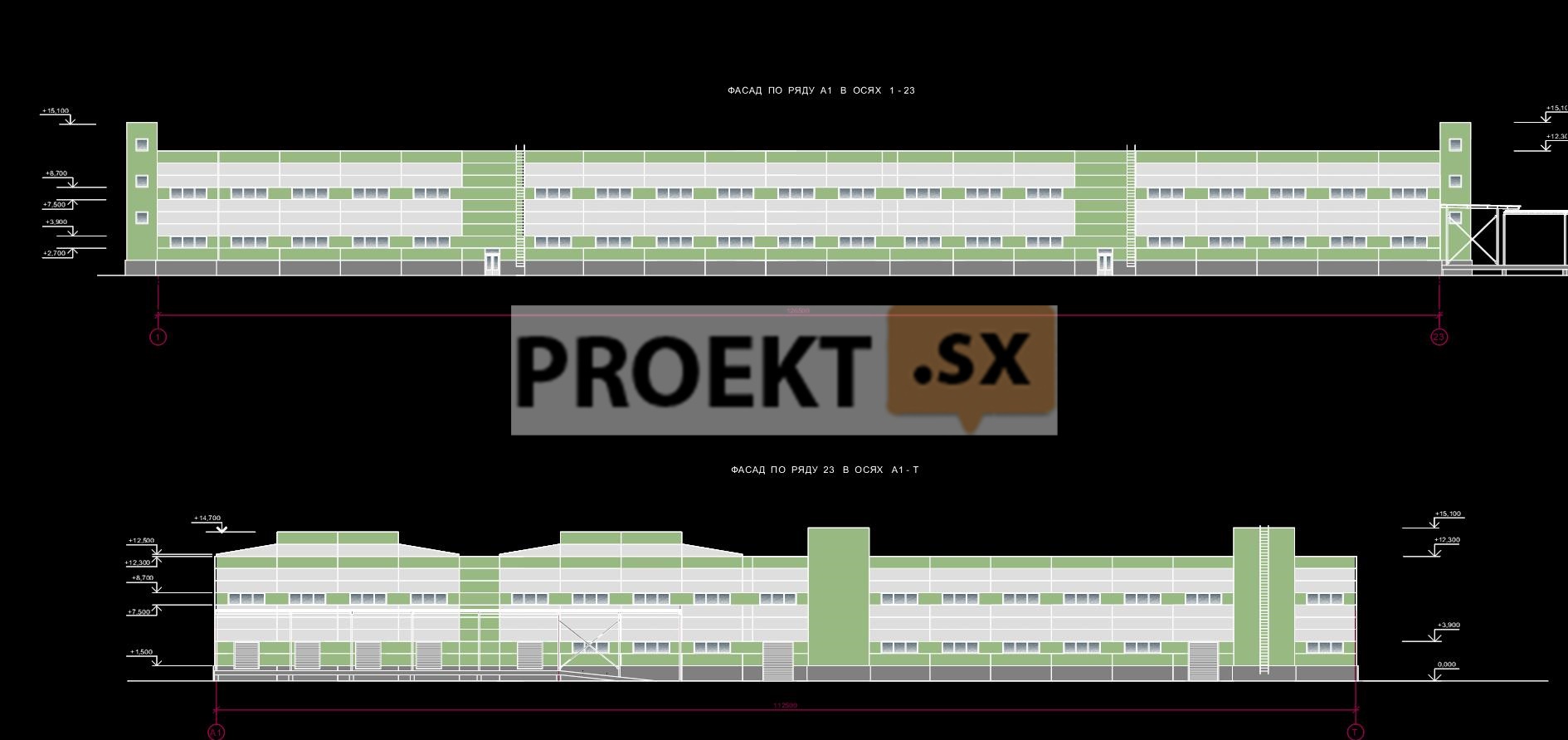

Подлежащее строительству здание цеха – двухэтажное, склада – одноэтажное, АБК – трехэтажное правильной формы. Размеры здания в осях 126,5 х 112,5 м. Конструктивные схемы зданий – каркасно-связевые, выполняемые в сборных железобетонных конструкциях. Ограждающие конструкции – навесные сэндвич-панели. Перекрытия и покрытие – сборные железобетонные, кровля мягкая наплавляемая на минераловатном утеплителе. На участке предусматривается устройство открытой парковки легковых автомобилей на 46 м/мест для работников склада, автомобильной рампы, ограждение территории и установка КПП. Для сбора мусора и отходов производства предусмотрена специальная контейнерная площадка. Степень огнестойкости здания фабрики – II по СНиП 21-01-97*. Класс конструктивной пожарной опасности – С 0. Класс функциональной пожарной опасности здания – Ф5.1. Здание фабрики включает части – помещения и группы помещений разных классов по функциональной пожарной опасности: Ф.5.1, Ф5.2, Ф3.6 и Ф4.3. Категория здания фабрики по пожарной опасности В. Расчетная температура воздуха внутри производственной части составляет +18 º С . В складе – расчетная температура +5 º С. В состав цеха фасовки чая входят: Административно-бытовой корпус – прямоугольное в плане здание размером 72м х 12м, трехэтажное, высота 1-го этажа 4.2 м, второго и третьего этажа 3.6 м. Производственная часть – основная часть здания сложной правильной формы, размер в осях 126.5 м х 85.0 м, двухэтажная, высота этажа 6 м. Склад - часть здания сложной правильной формы, примыкающая к производственной части, размер в осях 126.5 м х 52.0 м, одноэтажная, высота этажа до низа конструкций 10,2 м. Кровля АБК– плоская, производственного участка - многоскатная с углом наклона 5 º , склада – цилиндрической формы. Водоотвод с кровли осуществляется по внутренним водосточным трубам. Полы складов и производственного участка – бетонная плита с верхним затирочным слоем. Полы АБК – линолеум, керамическая плитка. Внутренние перегородки в корпусах АБК из ГКЛ по системе Knauf тип С111. Противопожарные стены из газобетона. Наружные стены – сэндвич-панели, толщиной 120 мм. Решение остекления цеха фасовки чая и АБК см. в томе АР. За относительную отметку «0» принята отметка пола первого этажа, которая соответствует от метке 9.400 м в БС. Основная отметка верха здания 12.3 м. Все несущие элементы металокаркаса, имеющие установленные проектом пределы огнестойкости, подлежат огнезащите. 8. Конструктивные решения

 Исходные данные

Проект разработаны на основании:
Заключение об инженерно-геологических условиях на площадке строительства цеха фасовки чая; Архитектурных чертежей здания; Данных по расчетам строительных конструкций здания. Характеристика района строительства и условий эксплуатации: снеговой район - III; нормативная снеговая нагрузка - 126 кг/м2; Ветровой район. Тип местности - II, В; нормативный скоростной напор ветра на высоте 10 м - 30 кг/м2; расчетная зимняя температура - 26°С; сейсмичность - Отсутствует; степень агрессивного воздействия окружающей среды на стальные конструкции - Не агрессивная; за условную отметку 0.000 принята абсолютная отметка пола 1-го этажа - 9,400; нормативные временные нагрузки на: Перекрытия АБК - 200 кг/м2; Перекрытия на отм. 6.000 - 400 кг/м2; лестницы, коридоры - 300 кг/м2.

В геологическом строении площадки строительства участвуют следующие типы отложений:

- ИГЭ1 насыпной грунт представлен песчано-глинистой смесью со строительным мусором и растительными остатками, мощность слоя до 0,3 м;
- ИГЭ2 суглинок тяжелый пылеватый, кое где до глины, тугопластичный, местами до мягкопластичного, ленточный и слоистый, с пятнами ожелезнения, с прослоями и гнездами песка и супеси, с единичным гравием, от коричневого до коричневато-серого – мощностью 0,5-3,2 м;
- ИГЭ3 суглинок легкий пылеватый, кое где до тяжелого пылеватого, мягкопластичный, местами до текучепластичного, ленточный и слоистый, с утолщенными прослоями песка, с единичным гравием, от коричневато-серого до серого– мощностью 0,9-4,7 м;
- ИГЭ4 песок пылеватый, с прослоями супеси и суглинка, плотный, насыщенный водой, серый;
- ИГЭ5 супесь пылеватая, местами до суглинка, пластичная, с частыми прослоями песка, с редким гравием до 5%, с единичной галькой, серая;
Грунтовые воды зафиксированы на глубине 0,2 м от поверхности (абсолютная отметка составляет 8,4-5,39м ), и по отношению к бетону W4 в соответствии со СНиП 2.03.11-85 являются неагрессивными. Физико-механические характеристики грунтов основания по слою ИГЭ3: плотность грунта 1,93 т/м3; показатель консистенции IL= 0.41; модуль деформации Е= 100 кг/см2; удельное сцепление грунта с=0,19кг/см2, угол внутреннего трения φ=150.

Проектирование конструкций произведено в соответствии с требованиями следующих глав СниП:
2.01.07-85* «Нагрузки и воздействия»
СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений»
СП 52-101-2003 «Бетонные и железобетонные конструкции»
СП 50-102-2003 «Проектирование и устройство свайных фундаментов»
2.03.11-85 «Защита строительных конструкций от коррозии»;
3.03.01-87 «Несущие и ограждающие конструкции»;
ТСН 50-302-2004

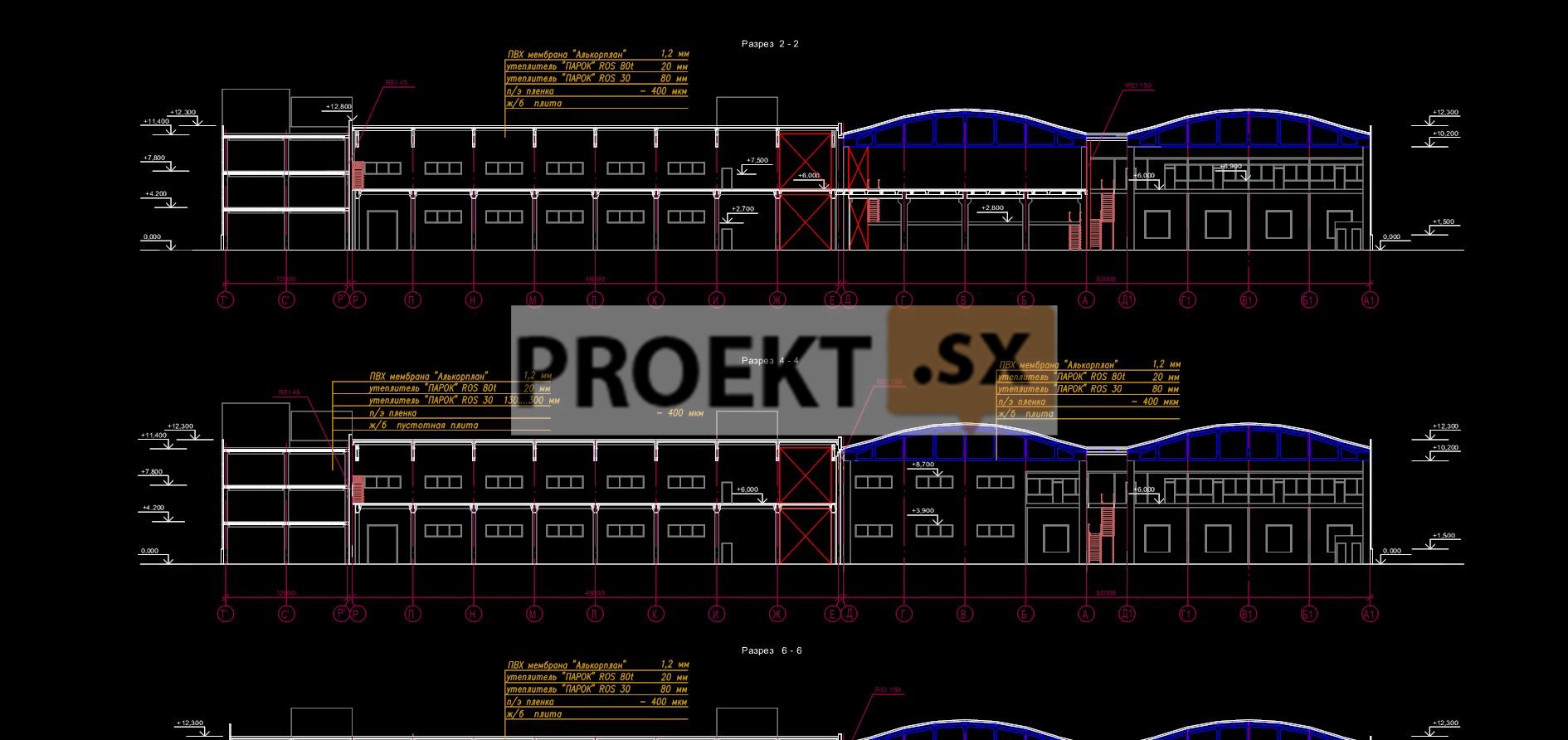

 Основные решения по конструктивным элементам здания.

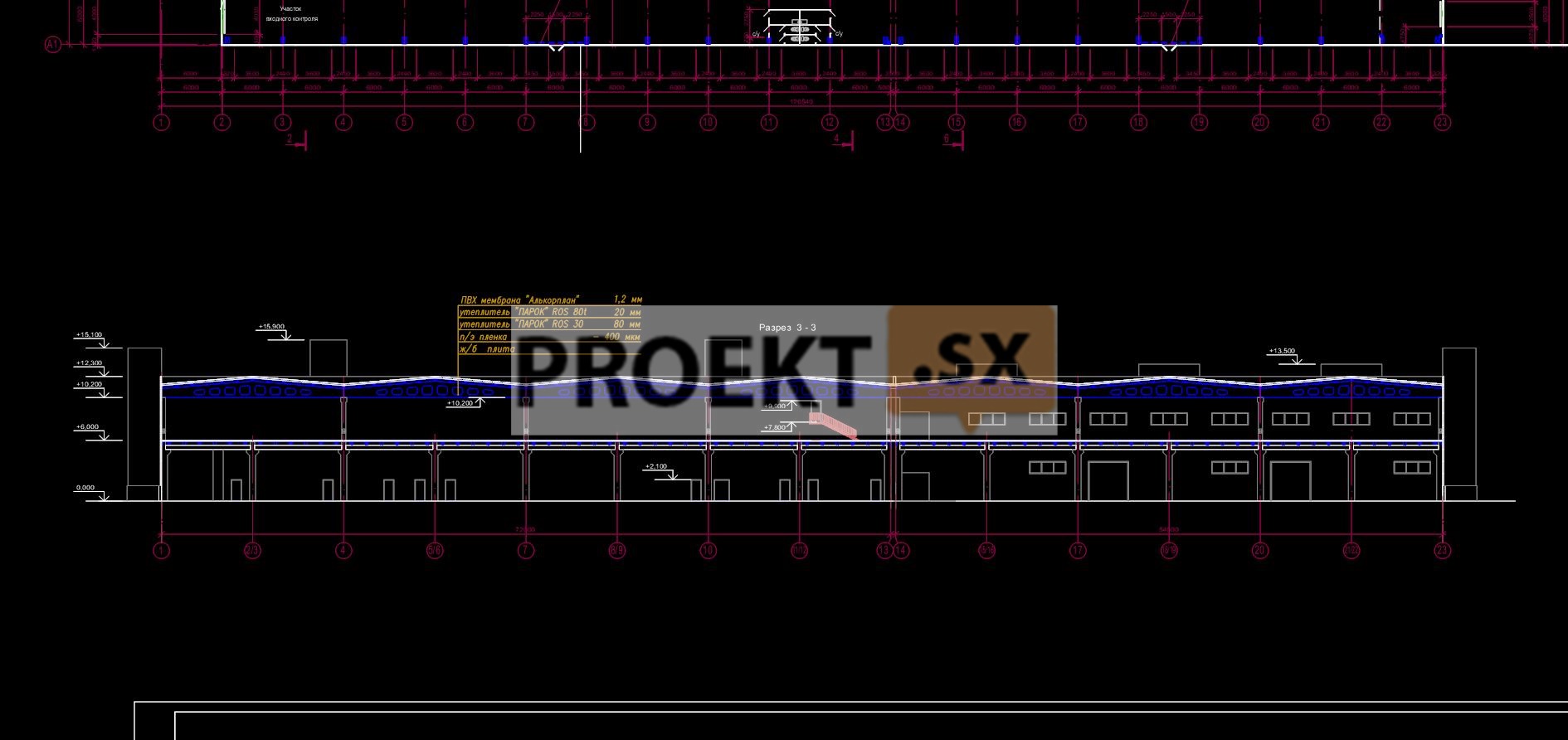

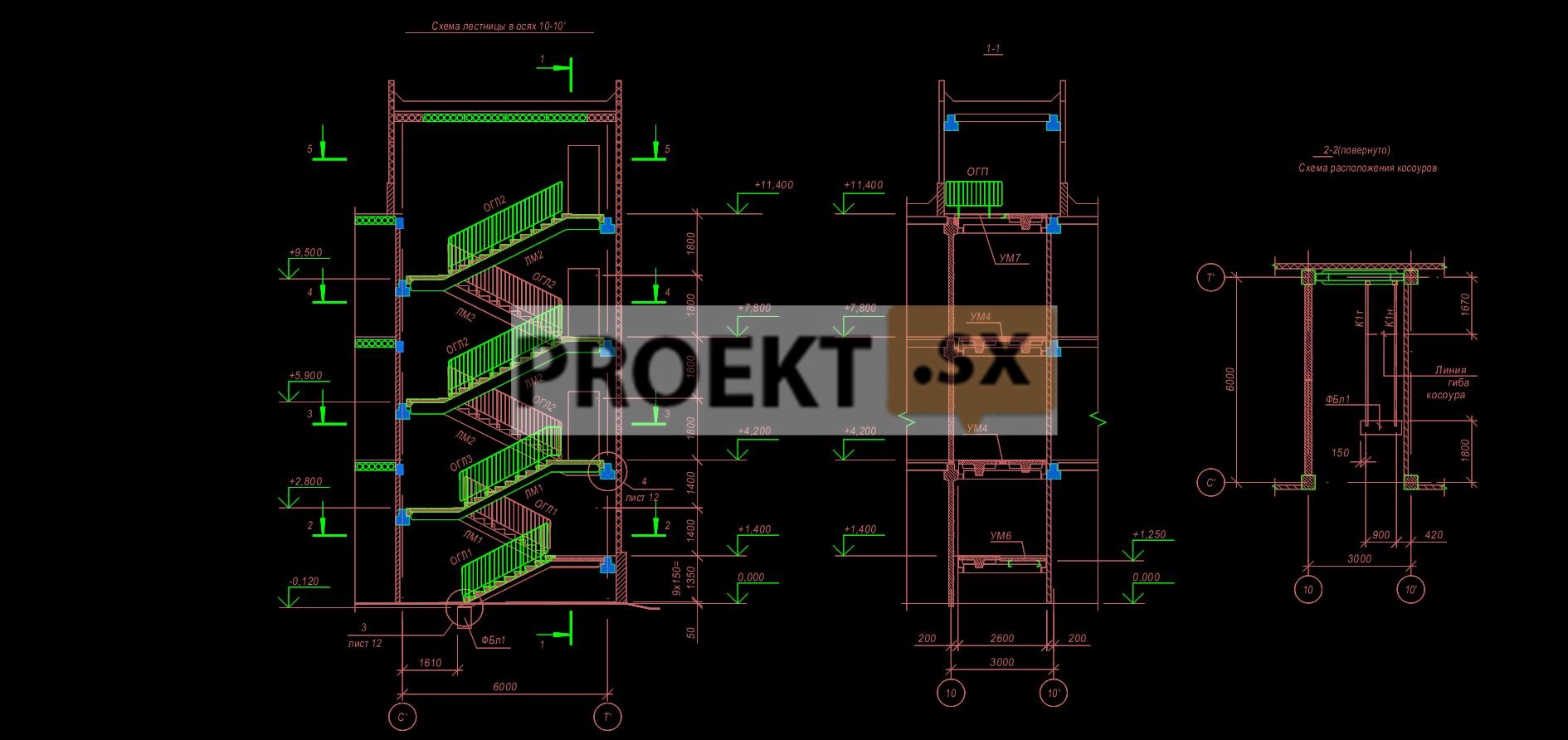

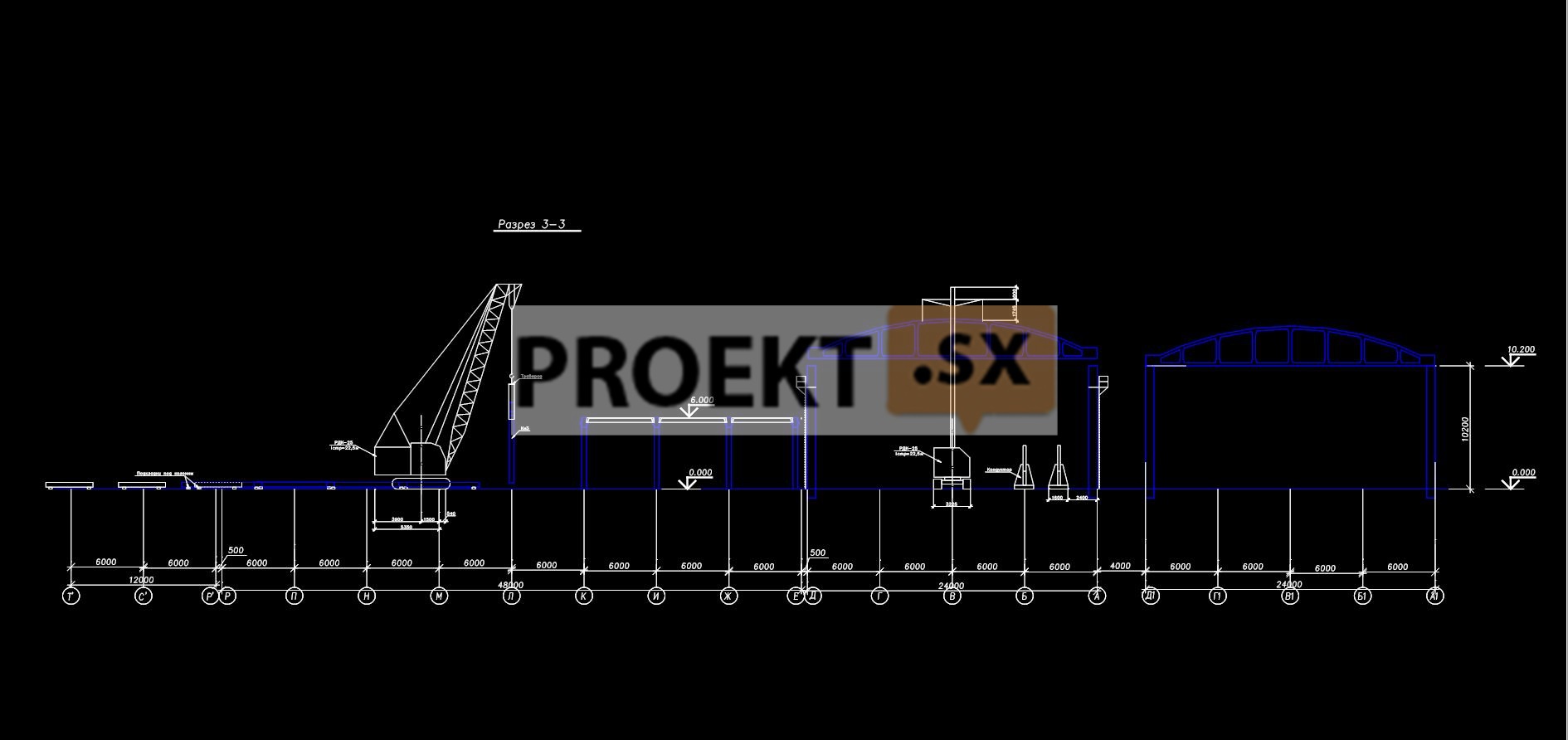

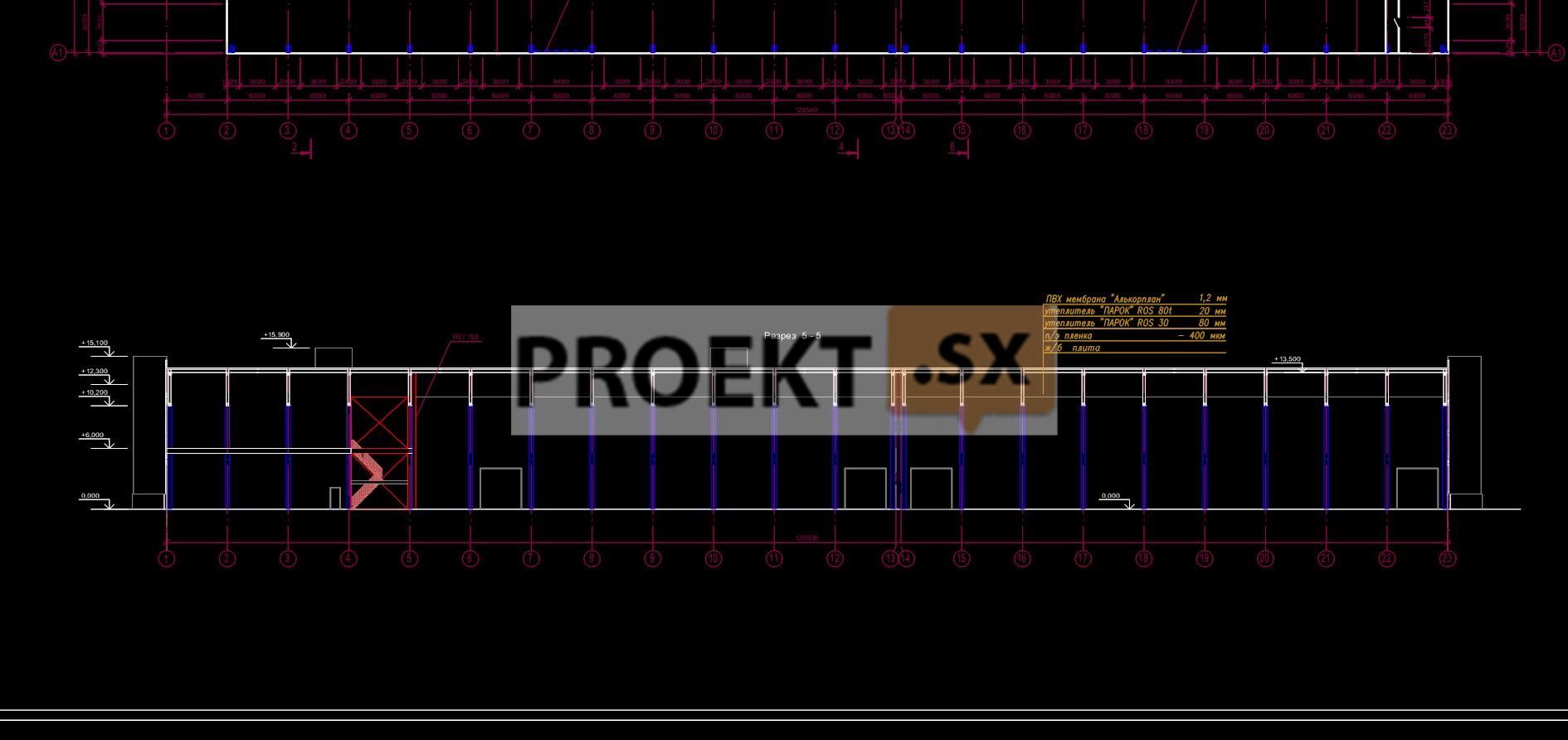

Проектом предусматривается строительство сборного железобетонного каркасного зданий прямоугольной конфигурации. Здание состоит из семи различных по размеру, этажности, расчетной схеме и конструкции сборных железобетонных элементов частей.

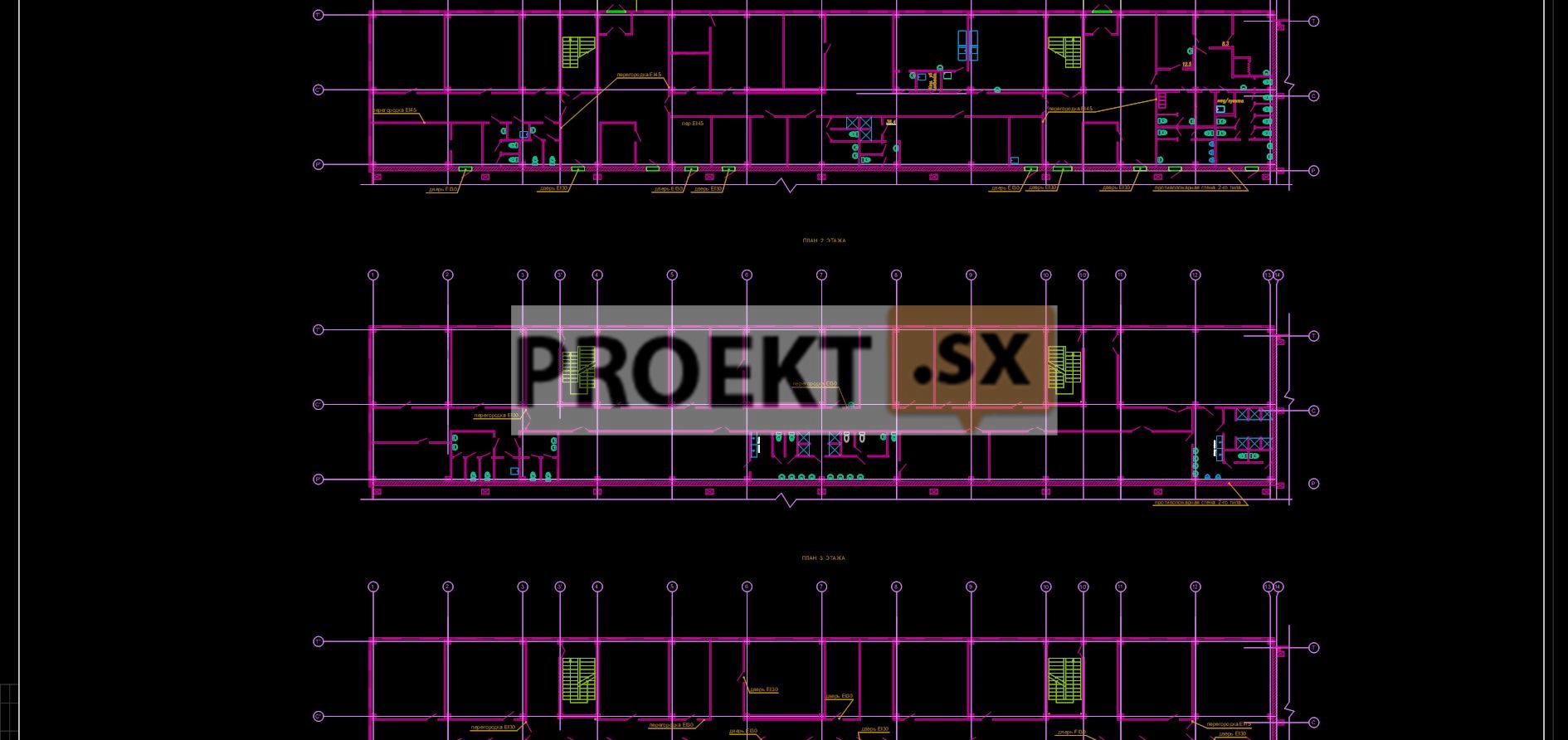

- Часть здания в осях Р'-Т'/1-13 – трехэтажное двухпролетное административное здание размером 72,0*12,0м, выполненное из элементов унифицированного связевого каркаса общественных зданий – «КЛ» (колонны – 1.221.1 КЛ5, ригели – 1.225.1 КЛ3, диафрагмы жесткости – 1.231.1 КЛ3, плиты перекрытий – 1.241.1 КЛ3, 1.243.1 КЛ1). Шаг колонн основного каркаса – 6,0*6,0м, высота этажей – 4,2м; 3,6м; 3,6м. Продольная и поперечная жесткость части здания обеспечивается постановкой в обоих направлениях вертикальных железобетонных диафрагм жесткости, объединенных дисками перекрытий, выполненных из сборных железобетонных многопустотных плит. - Часть здания в осях Е-Р/1-13 – двухэтажное, многопролетное производственное здание размером – 48,0*72,0м, выполненное из элементов каркаса многоэтажных производственных зданий серии 1.420-12. Шаг колонн 1-го этажа здания – 6,0*9,0м, шаг колонн 2-го этажа здания – 6*18м (вариант для зданий с укрупненной сеткой колонн верхнего этажа). Плиты перекрытия – сборные железобетонные Н=400мм (укладываемые на полки ригелей) по серии ИИ24-8. Покрытие выполнено из сборных железобетонных плит по ГОСТ 22701/1-77* Н=300мм, укладываемых по сборным железобетонным балкам пролетом 18м (серия 1.462.1-3/89). Высота этажей – 6,0м; 4,2м (до низа балок покрытия). Продольная жесткость здания обеспечивается постановкой вертикальных стальных связей в среднем пролете с шагом 18м. Поперечная жесткость обеспечивается жесткой заделкой колонн каркаса в фундаменты и жесткими узлами сопряжения ригелей второго этажа с колоннами каркаса. - Часть здания в осях Е-Т/14-23 – двухэтажное, многопролетное производственное здание размером – 60,0*54,0м, выполненное из элементов каркаса многоэтажных производственных зданий серии 1.420-12. Шаг колонн 1-го этажа здания – 6,0*9,0м, шаг колонн 2-го этажа здания – 6*18м (вариант для зданий с укрупненной сеткой колонн верхнего этажа). Плиты перекрытия – сборные железобетонные Н=400мм (укладываемые на полки ригелей) по серии ИИ24-8. Покрытие выполнено из сборных железобетонных плит по ГОСТ 22701/1-77* Н=300мм, укладываемых по сборным железобетонным балкам пролетом 18м (серия 1.462.1-3/89). Высота этажей – 6,0м; 4,2м (до низа балок покрытия). Продольная жесткость здания обеспечивается постановкой вертикальных стальных связей в среднем пролете с шагом 18м. Поперечная жесткость обеспечивается жесткой заделкой колонн каркаса в фундаменты и жесткими узлами сопряжения ригелей второго этажа с колоннами каркаса. - Часть здания в осях А1-Д/1-13 – одноэтажное, трехпролетное производственное здание размером – 72,0*52,0м (пролеты 24м, 4м, 24м), выполненное из элементов каркаса одноэтажных производственных зданий (колонны по серии 1.423-5, фермы покрытия по серии 1.463.1-3/87). Продольный шаг колонн – 6,0м. В осях 1-5/А-Д здания выполнена встройка с перекрытием на отметке 6,0м. Встройка из сборных железобетонных элементов серии 1.420-12 с шагом колонн 6,0*6,0м. Покрытие выполнено из сборных железобетонных плит по ГОСТ 22701/1-77* Н=300мм. Высота здания (до низа ферм покрытия) – 10,2м. Средний пролет здания (4м) перекрыт сборными железобетонными плитами по стальным балкам. Продольная жесткость здания обеспечивается постановкой вертикальных стальных связей. Поперечная жесткость обеспечивается жесткой заделкой колонн каркаса в фундаменты. Часть здания в осях А1-Д/14-23 – одноэтажное, трехпролетное производственное здание размером – 54,0*52,0м (пролеты 24м, 4м, 24м), выполненное из элементов каркаса одноэтажных производственных зданий (колонны по серии 1.423-5, фермы покрытия по серии 1.463.1-3/87). Продольный шаг колонн – 6,0м. В осях 22-23/А’-Б здания выполнена встройка с перекрытием на отметке 6,0м. Перекрытие встройки – монолитное железобетонное по стальному каркасу. Покрытие выполнено из сборных железобетонных плит по ГОСТ 22701/1-77* Н=300мм. Высота здания (до низа ферм покрытия) – 10,2м. Средний пролет здания (4м) перекрыт сборными железобетонными плитами по стальным балкам. Продольная жесткость здания обеспечивается постановкой вертикальных стальных связей. Поперечная жесткость обеспечивается жесткой заделкой колонн каркаса в фундаменты. Лестницы в здания в осях Р'-Т'/1-13 – сборные железобетонные марш-площадки по серии 1.258 КЛ-2. Лестницы в зданиях в осях Е-Р/1-13 и Е-Т/14-23 – сборные железобетонные ступени по стальным косоурам. Все указанные части здания разделены деформационными швами. Конструкция фундаментов здания разрабатывалась на основании заключения об инженерно-геологический условиях на площадке строительства цеха фасовки чая. Проектом приняты столбчатые фундаменты на естественном основании. Расчет фундаментов произведен исходя из залегания под подошвой мягкопластичных суглинков. Результаты расчетов с указанием максимальных и минимальных напряжений под подошвой фундаментов приведены на листе 2 проекта марки КЖ. Класс бетона фундаментов по прочности – B20, марка по морозостойкости – F100, по водонепроницаемости – W4. Основные решения по конструктивным элементам автомобильной рампы. Проектируемая рампа комплекса представляет собой капитальное сооружение. Основные несущие конструкции – ленточные монолитные ж/б фундаменты на естественном основании, металлический рамно-связевой каркас, кровля из профилированного листа по прогонам. Жесткость металлокаркаса рампы обеспечивается: стальным настилом по прогонам закрепленных на верхних поясах балок, горизонтальными связями, вертикальными связями в плоскостях стен и торцов рампы. Сооружения рассчитаны на нагрузки: ветровую – 30кг/м2 (тип местности по ветровой нагрузке В), снеговую расчетную – 180 кг/м2. В местах перепада высот повышающий коэффициент составляет 3,9. Нормативные временные равномерно распределенные нагрузки составляют на плиту пола 2т/м2.. Фундаментные конструкции рампы выполнены на основании архитектурных решений, проекта несущих металлических конструкций и инженерно-геологических изысканий. Для передачи нагрузок на основание от конструкций в проекте применены ленточные фундаменты на естественном основании.
