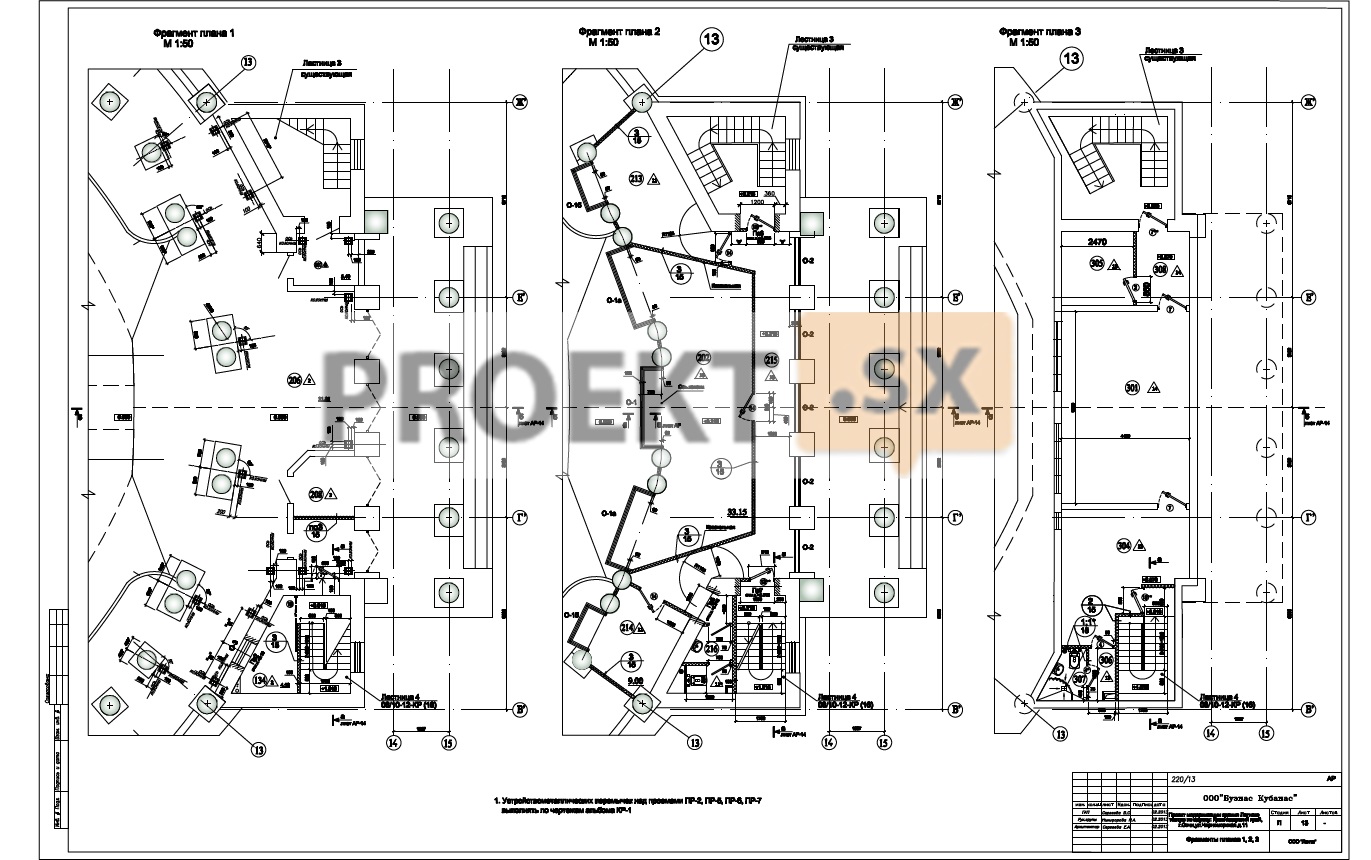

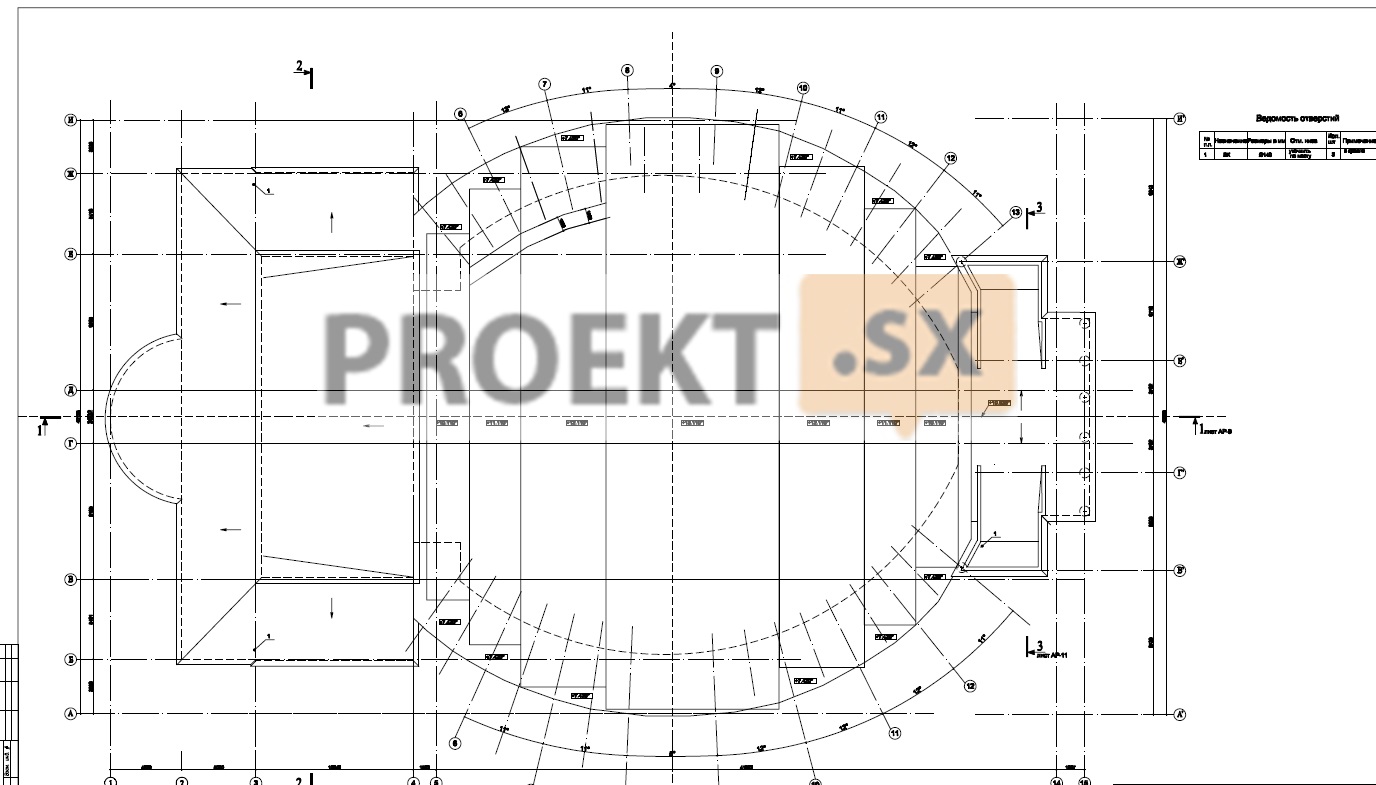

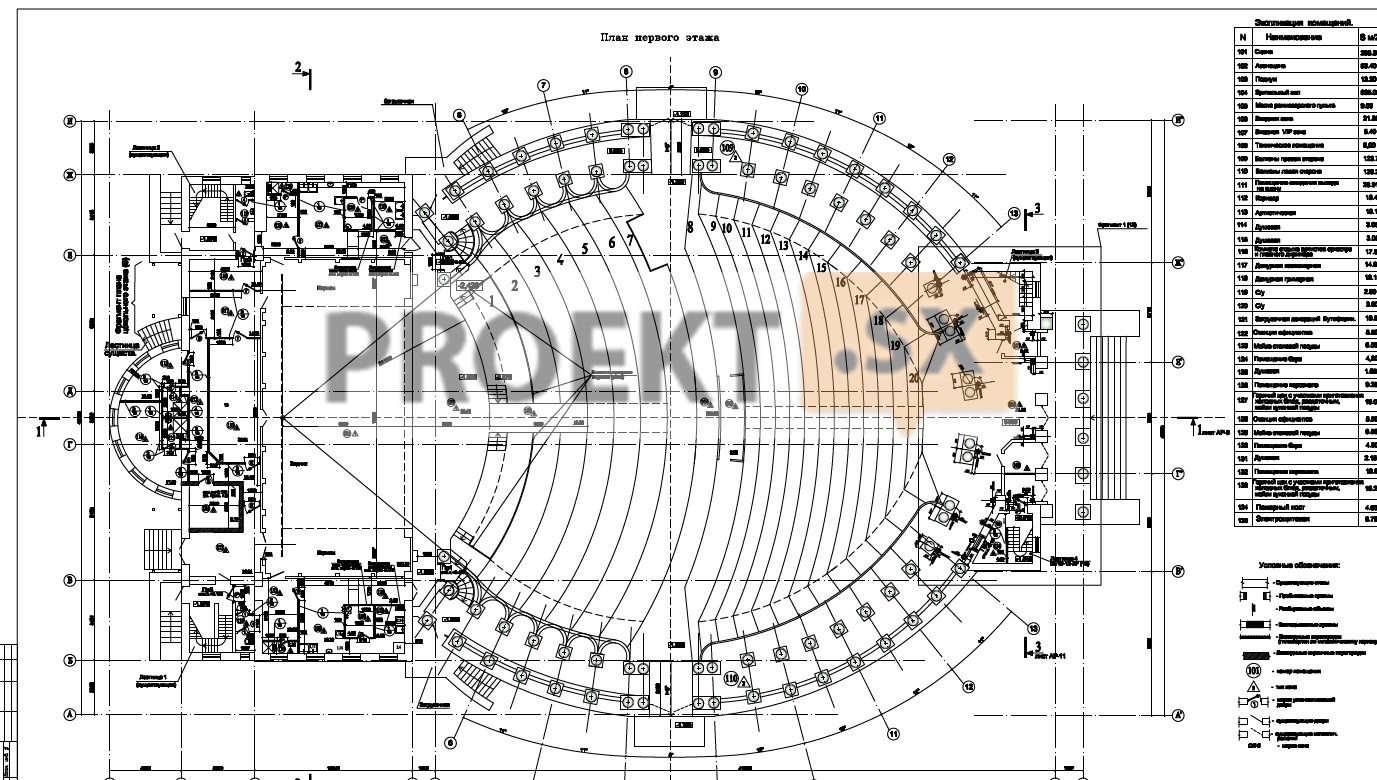

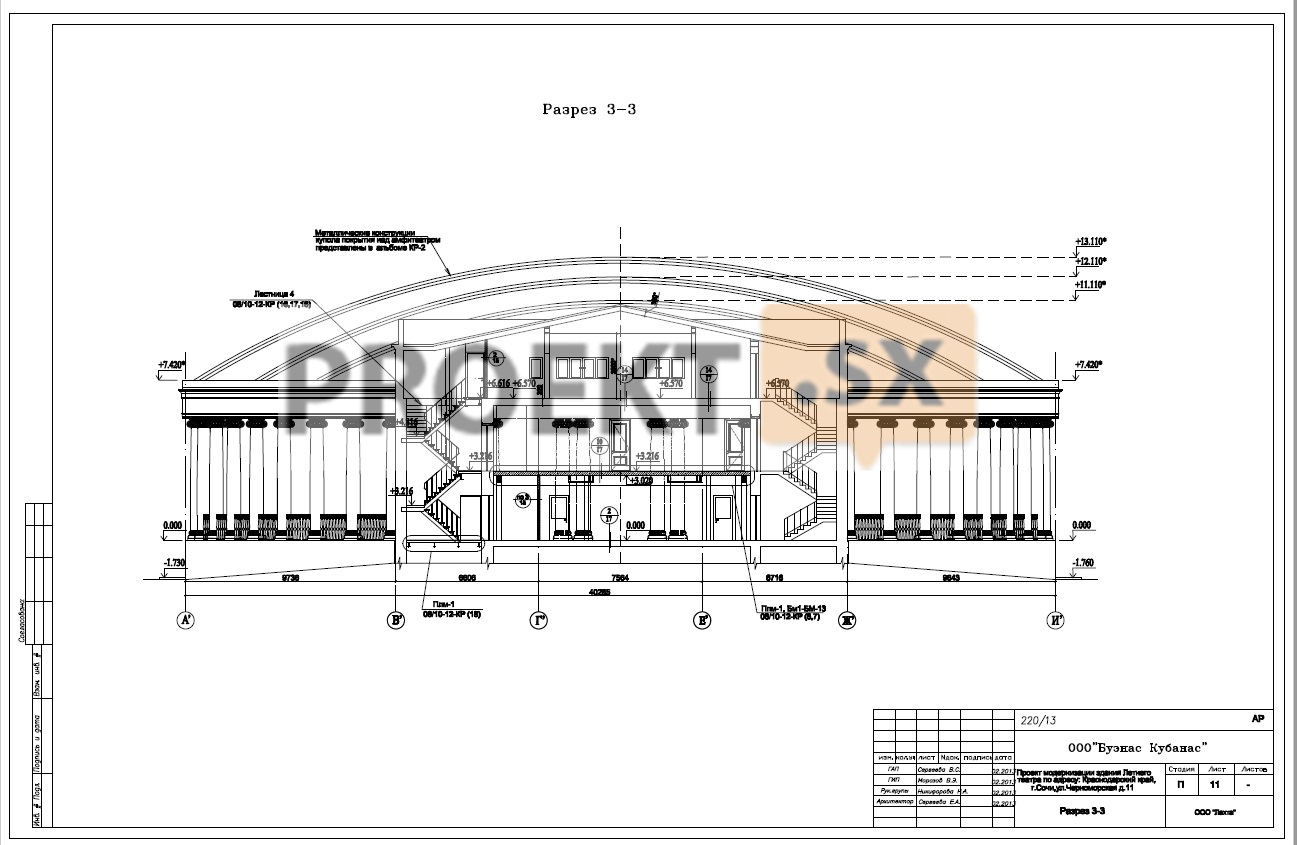

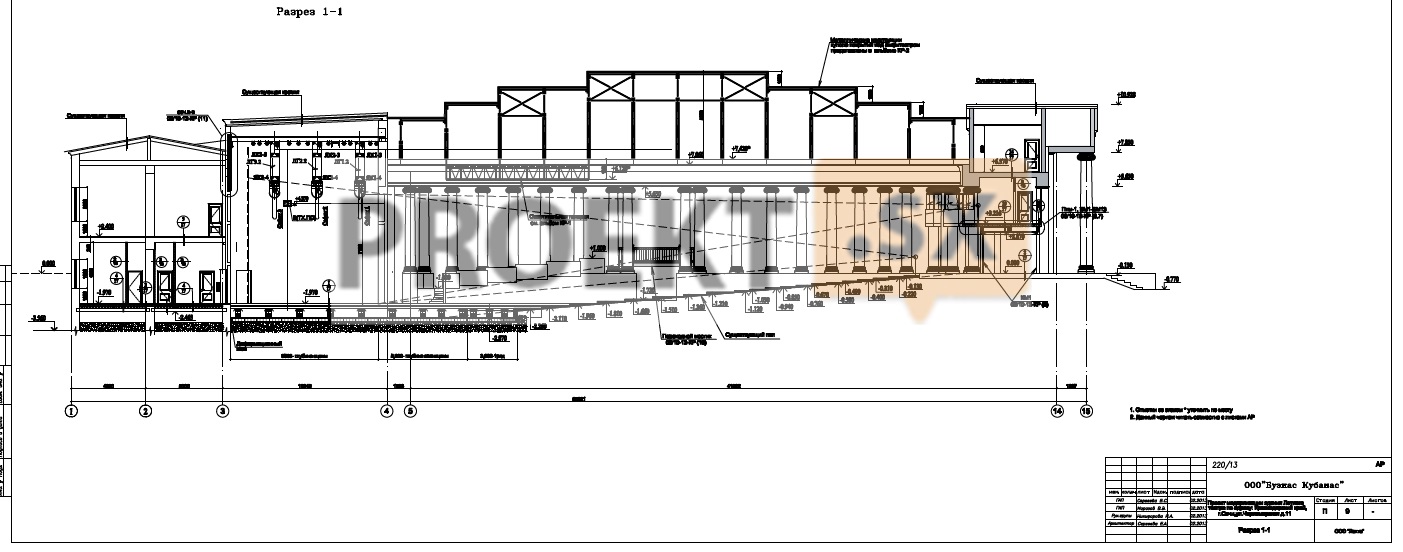

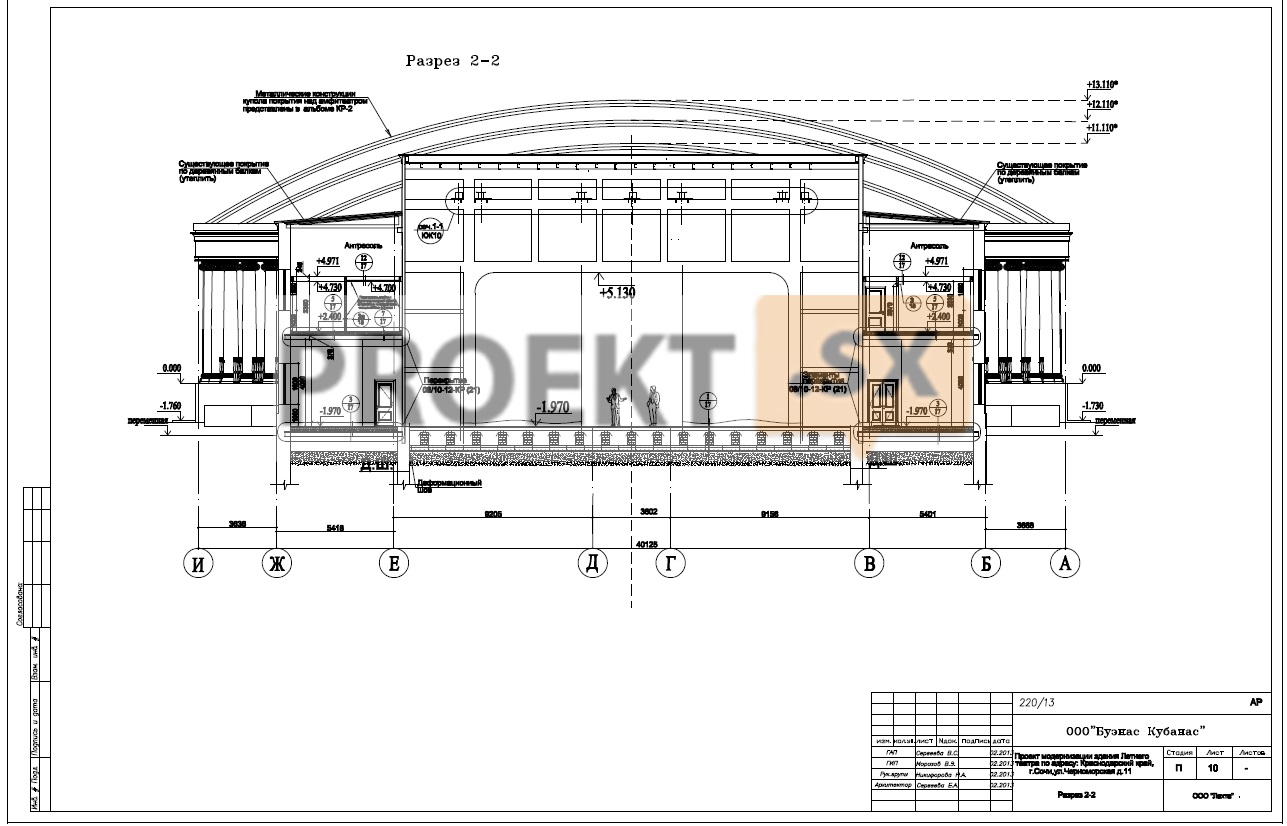

Архитектурные решения

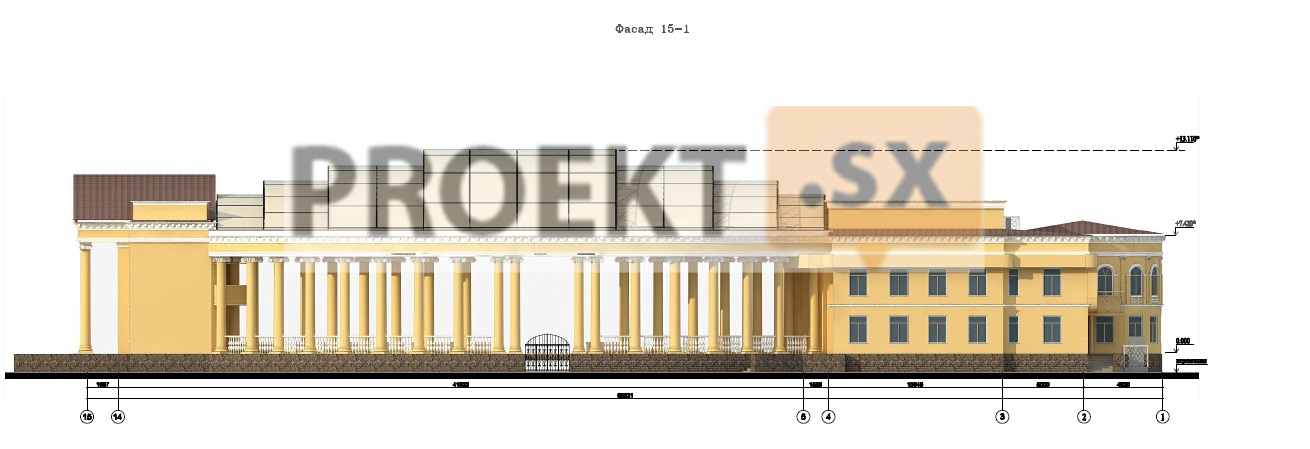

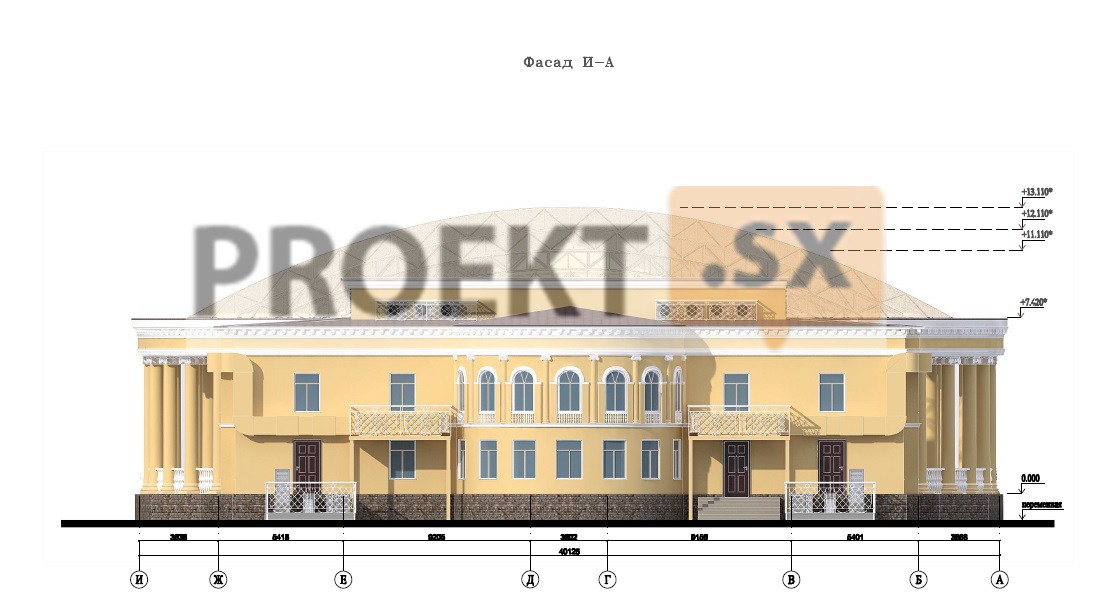

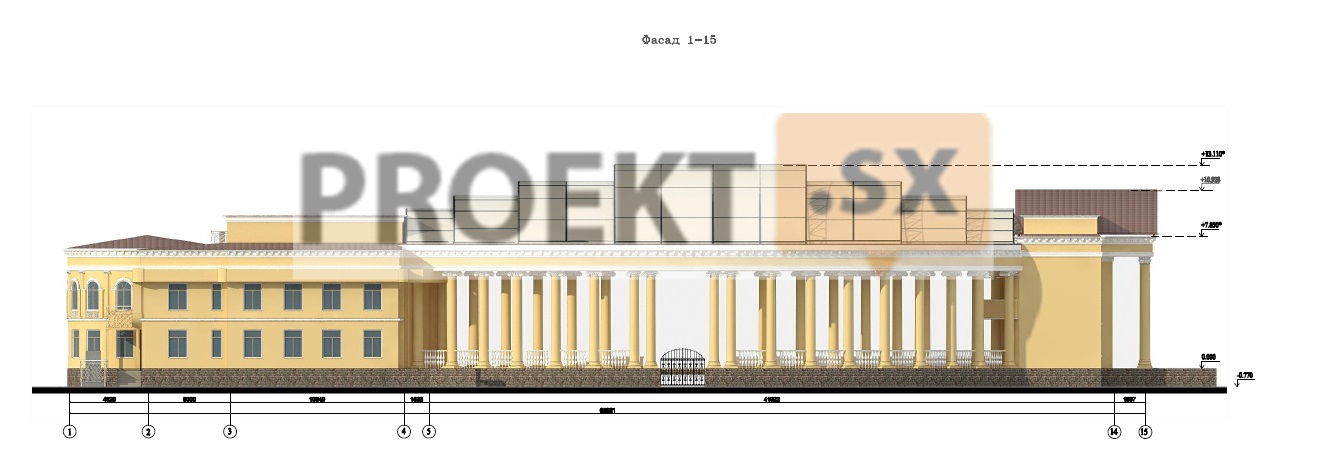

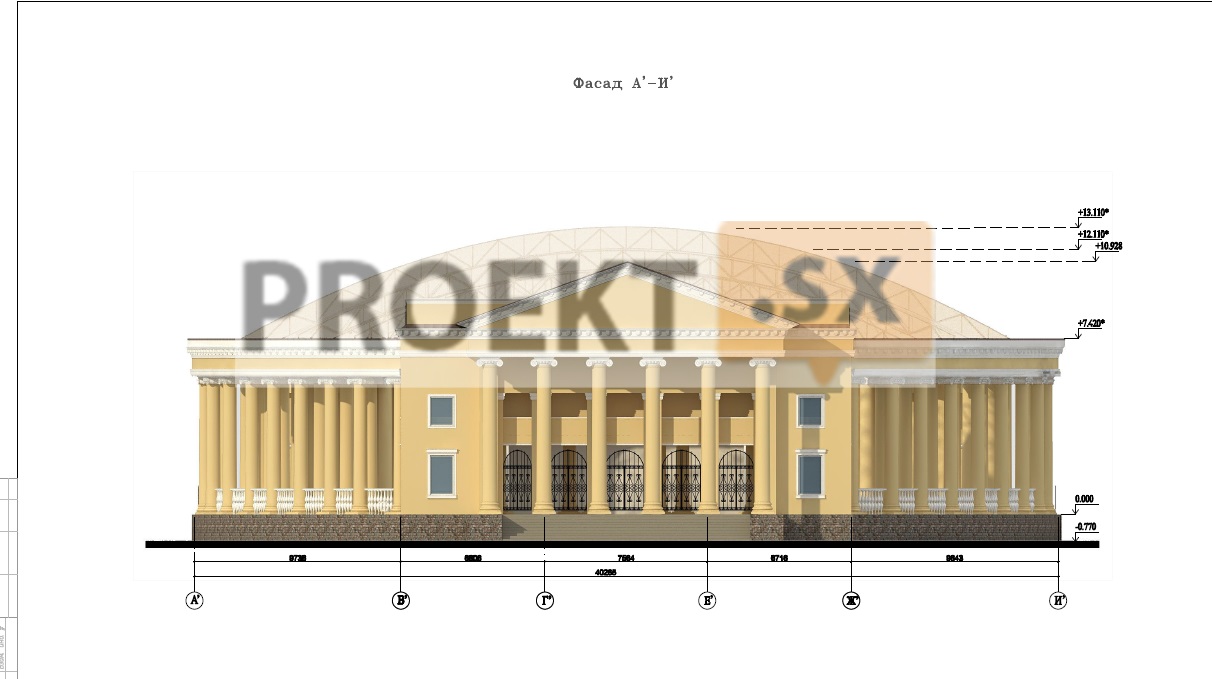

Проектная документация разработана на капитальный ремонт и техническое перевооружение летнего театра. Летний театр построен в 1937 году по проекту архитектора В.С.Кролевца. В 2001 году Летний театр был восстановлен. Летний театр является культурно-досуговым учреждением на территории парка им. М.В. Фрунзе, который расположен вблизи береговой линии Черного моря. Летний театр выполнен в стиле павельонно-парковой архитектуры и представляет собой ротонду с пристроенными к ней с двух сторон зданиями. Ротонда имеет два ряда колонн. Открытое внутреннее пространство ротонды является зрительным залом. Здание, пристроенное с северной стороны ротонды (северная пристройка) – каменное двухэтажное без подвала и чердака, со стороны главного фасада имеет шестиколонный портик. В северной пристройке расположен главный вход в театр, пожарный пост, свето-звуко аппаратные, vip-ложи, блок помещений буфета-бара. Здание, пристроенное с южной стороны ротонды (южная пристройка) - каменное двухэтажное без чердака, имеет под частью здания цокольный этаж. Центральная часть фасада выделена полукруглым эркером. К южной пристройке примыкает сценическая коробка. В южной пристройке расположены артистические, два блока помещений буфета, электрощитовая, зал кафе для актеров, служебные и технические помещения, в цокольном этаже – водомерный узел и помещение для хранения и ремонта светильников и электрооборудования. Зрительный зал не имеет стен, обнесен оградой по наружному ряду колонн и защищен от осадков светопрозрачным тонированным покрытием. Фасады пристроек имеют балконы и украшены декоративными элементами. Для отделки фасадов и лепного декора использована штукатурка. Летний театр не является объектом культурного наследия. За относительную отметку 0.00 принята отметка чистого пола 1-ого этажа северной пристройки. Относительная планировочная отметка земли – переменная от минус 0,77 м со стороны северной пристройки до минус 3,56 м со стороны южной пристройки, отметка конька портика северной пристройки – 10,928 м, отметка венчающего карниза покрытия сценической коробки южной пристройка – 10,61 м. Перечень видов планируемых работ представлен в Задании на проектирование. Проектной документацией предусматривается сохранение общей планировочной структуры и функционального назначения летнего театра. Новое расположение и назначение помещений не повлекли за собой изменения конструктивной схемы и архитектурно-художественного решения летнего театра. Вертикальная связь между этажами и эвакуация в северной пристройке осуществляется 2-мя лестничными клетками типа Л1, имеющими выход непосредственно на прилегающую к зданию территорию. Вертикальная связь между этажами и эвакуация в южной пристройке осуществляется так же 2-мя лестничными клетками типа Л1, имеющими выход непосредственно на прилегающую к зданию территорию. Выход на крышу предусмотрен через лаз, расположенный в южной пристройке. На перепадах высот крыши предусмотрены вертикальные пожарные лестницы. Из зрительного зала эвакуация запроектирована на три стороны света. Стены пристроек (наружные и внутренние) – существующие кирпичные с оштукатуриванием. Стены сценической коробки - из монолитного железобетона. Колонны ротонды – из монолитного железобетона с оштукатуриванием. Архитравы (балки в виде пояса, опирающаяся на колонны ротонды) – из монолитного железобетона. Перегородки существующие – кирпичные. Перегородки вновь возводимые – из кирпича, из блоков ячеистого бетона и из листов ГКЛ (обычных и влагостойких) на каркасе с заполнением пустот минераловытными плитами. Оконные блоки – металлопластиковые с двухкамерными стеклопакетами. Дверные блоки – металлические, металлопластиковые и деревянные, в противопожарном и обычном исполнении, остекленные и глухие. Покрытие (крыша) пристроек – деревянная вальмовая стропильная система (односкатная и многоскатная) с кровлей из листов оцинкованной стали. Покрытие (крыша) зрительного зала – купольная складчатая стальная конструкция с кровлей из поликарбонатных сотовых листов - лексана. Водосток – наружный. Отделка помещений и покрытие полов – в соответствии с назначением помещений: полы – керамическая плитка, цементное покрытие с железнением, ламинат, линолеум, наливные полимерные; стены - цементно-песчаная штукатурка, декоративная штукатурка с последующей окраской вододисперсными красками, облицовка керамической плиткой; потолки - водоэмульсионная краска; подшивные потолки – реечные. Запроектированы мероприятия по обеспечению доступности здания для маломобильных групп населения. Два входа оснащены пандусами. Ширина дверных и открытых проемов - не менее 0,9 м. Дверные проемы не имеют порогов, перепад пола по высоте в проемах входных дверей составляет не более 0,02 м. Предусмотрен санузл со специально оборудованной кабиной. Покрытие полов - твердое, не допускающее скольжения. Ширина путей движения пешеходов по участку - не менее 2,00 м. Уклоны пешеходных дорожек и тротуаров не превышают 5% в продольном направлении и 1% - в поперечном направлении. Предусмотрены участки тротуаров с пониженным поребриком, высота бортового камня на перепадах высот не превышает 0,05 м. Открытые лестницы на перепадах высот рельефа запроектированы с шириной проступи не менее и 0,40 мм и с высотой подступенка не менее 0,12 м. Лестницы дублируются пандусами. Для личного автотранспорта инвалидов зарезервированы места на автостоянке.

Конструктивные решения

Конструктивные решения капитального ремонта здания Летнего театра разработаны по материалам визуального и инструментального обследования надземных конструкций и фундаментов. Обследования здания выполнено. Существующее здание театра построено в 1937 году по проекту арх. В.С Кролевца. В 2001 году здание восстановлено с вместимостью 1755 мест. На момент обследования здание не эксплуатируется. Театр представляет собой ротонду в виде эллипса, в которой размещён зрительный зал. Открытое пространство зрительного зала по периметру ограждёно стилобатом с двумя рядами колонн. Архитравы внешнего и внутреннего ряда колонн ротонды устроены в виде многопролётных балок из монолитного железобетона, объединённых поперечными балками и плитой покрытия и обеспечивают пространственную жёсткость колоннады. К зрительному залу пристроено два двухэтажных здания на расстоянии между ними 32,5 м. В одно здание встроена сцена, главный вход другого здания выполнен в виде портика. Колонны ротонды – из монолитного железобетона квадратного сечения со стороной грани 400-500 мм с оштукатуриванием (диаметром от 654 до 586 мм) с опиранием на общий стилобат. Шаг колонн в ряду – 2,0 м, расстояние между рядами – 2,5 м. По данным испытания установлен класс бетона от В10 до В20. Колонны – с трещинами раскрытием до 15 мм и сколами бетона на глубину до 50 мм, с уменьшением защитного слоя бетона. Арматура – гладкая, диаметром 15 мм, с коррозией на глубину до 3,2 мм до 22% проектного диаметра. До 40% колонн находятся в ограниченно работоспособном, близком к недопустимому состоянию. Поверочным расчётом установлено, что с учётом выявленных дефектов несущая способность колонн составляет 58,89 тс при действующей нагрузке 31,05 тс, что обеспечивает несущую способность колонн для восприятия существующих нагрузок. Архитравы ротонды – многопролётные балки из монолитного железобетона сечением 300х550 мм (h с учётом толщины плиты), с жёстким опиранием на колонны. Поперечные балки - сечением 200х510 мм (h - с учётом толщины плиты), с шагом 2,0 м, с жёстким сопряжением с балками архитрава. Плита покрытия - толщиной 250 мм, с консольными свесами по 400 мм. Бетон не менее В15. Общее состояние конструкций архитрава, с учётом выявленных дефектов – ограниченно работоспособное. Стилобат колоннады ротонды – система парных столбчатых фундаментов, по внешнему и внутреннему периметру объединённых балками – стенками. Пространство между балками засыпано грунтом с устройством асфальтового покрытия. Из-за перепада высот существующей территории и перепада высот пола амфитеатра зала, высота стилобата со стороны зала и внешней стороны разновысотная. Балки стилобата ротонды – шириной 400 мм, из монолитного железобетона, по фасаду – с отделкой камнем. Бетон В10. Фундаменты колонн стилобата – столбчатые на одну две или четыре колонны, из монолитного железобетона. Бетон В15. Общее состояние фундаментов – ограниченно работоспособное. Поверочным расчётом установлено, что несущая способность грунтового основания одиночных фундаментов составляет 71,7 тс, а фундаментов под четыре колонны – 288,97 тс, что обеспечивает необходимую несущую способность. Пол зала – по грунту, с уклоном в строну сцены, с перепадом отметки 2,9 м. Конструктивная схема пристроек - стеновая. Пространственная жесткость обеспечивается совместной работой несущих стен. Наружные стены пристроек – из глиняного кирпича на цементно-песчаном растворе толщиной 540 мм, с расчётным сопротивлением кладки R = 1,5 МПа, Стены оштукатурены, цоколь – с облицовкой камнем. В штукатурном слое выявлены трещинами раскрытием до 5 мм. Общее состояние стен – ограниченно работоспособное. Стены коробки сцены – из монолитного железобетона, толщиной 130 мм, находятся в работоспособном состоянии. Пилястры – сечением 200х350 мм, горизонтальные рёбра – высотой 200 и 500 мм. Перегородки – из кирпича и из газобетона, частично демонтированы. Перекрытия пристроек и перекрытие над сценой – с деревянными балками. Полы и межбалочное заполнение демонтировано. Общее состояние балок – ограниченно работоспособное. Несущие конструкции покрытий – деревянные стропила с деревянной обрешёткой. Покрытие над сценой – по стальным балкам из прокатных двутавров. Общее состояние стропильной системы - работоспособное. Лестницы пристроек – сборные ступени по стальным косоурам, находятся в работоспособном состоянии. Фундаменты пристроек – ленточные из каменной и бутовой кладки и монолитного железобетона, с заглублением в грунт с учётом существующего рельефа и отметок пола подполья. Общее состояние фундаментов – ограниченно работоспособное. Существующие лестницы пристроек – бетонные ступени по стальным косоурам. Находятся в работоспособном состоянии. В соответствии с данными «Технического отчёта», основание всех фундаментов – глина лёгкая пылеватая полутвёрдая набухающая со следующими характеристиками: φII = 11°, е = 0,663, Е = 15,8 МПа, IL = 0,10, сII = 52кПа, с расчётным сопротивлением 2,94 кг/см2. Напряжение в основании существующих фундаментов 1,25 кг/см2. Обследованием выявлено, что при строительстве здания театра были выполнены мероприятия по обеспечению сейсмостойкости здания. В кирпичных стенах над проёмами выполнены антисейсмические пояса из монолитного железобетона. Железобетонная коробка сцены усилена системой вертикальных пилястр и горизонтальных балок. Железобетонные конструкции ротонды жёстко закреплены между собой. Обследованием установлено, что категория технического состояния здания – III. Проектной документацией капитального ремонта зрительного зала предусмотрено: усиление части колонн ротонды устройством стальной обоймы из прокатных уголков 100х8 и накладок из листовой; устройство плиты пола амфитеатра. Плита пола запроектирована уступами. Бетон В25, F100, W4, арматура А-III и А-I. Подготовка – слой существующего асфальта; замена конструкции перекрытия сцены. Перекрытие – настил из досок с опиранием на систему перекрёстных лаг из бруса. Опорные столбики перекрытия – сечением 380х380 мм из кирпича КОРПо 1НФ/175/2.0/50; устройство фундамента сцены. Фундамент - плита мелкого заложения из монолитного железобетона толщиной 200 мм. Бетон В25, F100, W4, ар-матура А-III и А-I. Подготовка под плитой – слой цементнопесчаной стяжки толщиной 50 мм по двум слоям полиэтиленовой плёнки по слою щебня толщиной 150 мм уплотнённого песком; устройство переходных мостиков в пределах стилобата колоннады. Мостики - из монолитного железобетона. Бетон В25, F100, W4, арматура А500С. Плита – толщиной 120 мм. Опорные стенки – из керамического кирпича КОРПо 1НФ/175/2.0/50, толщиной 250 мм с опиранием и крепленим к железобетонным конструкциям стилобата. Кладка на растворе М100. Проектной документацией предусмотрено устройство купола покрытия зрительного зала. Купол – складчатая стальная конструкция. Покрытие – из лексана с креплением к стальным прогонам с применением прижимных накладок. Арки покрытия – стальные, решётчатые, пролётом от 14,4 до 33,8 м, с двухсторонними консолями, высотой сечения 1,6 м, общей высотой от 2,4 до 5,4 м, с шагом 3,0 м. Арки - без затяжек, с шарнирным креплением понизу и передачей усилий распора на железобетонный пояс. Элементы арок – из замкнутых гнуто-сварных профилей. Горизонтальные связевые фермы по верху арок, вертикальные связи жесткости из плоскости арок (на опорах и в пролёте), распорки по нижним поясам арок - из замкнутых гнуто-сварных профилей. Сталь 345,245. Огнестойкость несущих и светопрозрачных конструкций купола повышается за счёт нанесения огнестойкого покрытия. Железобетонный пояс архитрава ротонды – не замкнутый тор шириной до 4,75 м, в зоне примыкания к сцене - со стальной затяжкой. Пояс - толщиной 360 мм. Бетон В25, F100, W2, арматура А-III и А – I. Затяжка – плоская стальная решетчатая ферма из замкнутых гнуто-сварных профилей с жёстким креплением к торцам пояса. Для включения пояса в совместную работу с существующей плитой покрытия архитрава ротонды предусмотрено его крепление арматурными анкерами диаметром 18 мм. В конструкции купола запроектированы две стальных галереи для осветительного оборудования. увеличение высоты брандмауэрных стен пристроек по оси «4» и оси «0» (ось покрытия) выше купола на 600 мм и закладка оконных проёмов в этих стенах в уровне купола; Проектной документацией капитального ремонта пристройки к сцене предусмотрено: замена всех существующих деревянных перекрытий на железобетонные. Перекрытие над сценой демонтируется без восстановления. Перекрытия - плиты из монолитного железобетона толщиной 125 мм, в несъёмной опалубке из профилированного настила Н75-750-0.8. Бетон В25, W4, F100, арматура А500С и А-I. Балки перекрытий - из стальных прокатных двутавров 20Б1, с шагом 1,2 м. На участках, где стальные балки перекрытий опираются на железобетонную стену сцены, запроектировано усиление существующих горизонтальных рёбер стены сцены; устройство дополнительного перекрытия антресольного этажа на отметке +4,971 в осях «Е-Ж/3-4» и осях «Б-В/3-4». Перекрытия – из деревянного настила по деревянным балкам. Балки – из спаренных досок сечением 50х200 мм из клееной древесины, с опиранием на обвязочные балки. Опоры перекрытия – деревянные стойки из бруса сечением 100х100 мм. Соединение балок между собой и со стойками – болтовое через стальные накладки. Стойки антресольного перекрытия – с опиранием на железобетонную плиту перекрытия нижнего этажа и креплением по высоте с шагом 0,8 м к железобетонной стене сцены; устройство двух дополнительных деревянных лестниц со второго этажа на антресольный этаж; повышение огнестойкости деревянных конструкций за счёт нанесения огнестойкого покрытия; устройство дополнительных проёмов в кирпичных стенах. Перемычки – из парных швеллеров стянутых болтами. Стены в зоне пробивки проёмов – с усилением стальной обоймой; устройство крыльца у оси «2». Конструкции крыльца: ступени, плита перекрытия, фундаменты – из монолитного железобетона; устройство двух технологических площадок в уровне второго этажа вдоль оси «2» для размещения оборудования. Каркас – стальной, рамно-связевый. Фундамент – плиты из монолитного железобетона; устройство технологической площадки для крепления сценического оборудования. В сценической коробке, на отметке низа + 9,330, предусмотрена установка стальных балок. Балки – из спаренных стальных прокатных швеллеров № 30 соединённых накладками из листовой стали. Балки – длиной 9,93 м, с шарнирным опиранием на горизонтальное рёбро стены сцены по оси «4» и с шарнирным опиранием на стальную обойму усиления вертикальных рёбер стены сцены по оси «3». Проектной документацией капитального ремонта пристройки главного входа предусмотрено: взамен существующих перекрытий в осях «13-14/В’-Г’» устройство дополнительной лестницы № 4. Косоуры – из прокатных швеллеров № 18П. Сталь С245. Ступени – стальные рамки из замкнутых гнуто-сварных профилей и листовой стали. Площадки – из монолитного железобетона. Бетон Б25, F100, арматура А500С; устройство дополнительного этажа-балкона в осях «13-14/В’-Ж’» на отметке +3,216. Конструктивная схема каркаса – рамная. Рамы запроектированы в двух направлениях. Стойки рам - из прокатных двутавров 20К2. с жёстким креплением к фундаментам. Балки рам - из прокатных двутавров 30Б2. Перекрытие – плита из монолитного железобетона толщиной 150 мм, с двухсторонними консолями вылетом до 1,3 м. Бетон Б25, F100, арматура А500С, А240. Ограждение балкона – из монолитного железобетона толщиной 100 мм. Устойчивость каркаса балкона обеспечена за счёт жёсткости рам запроектированных в двух направлениях объединённых диском монолитного перекрытия. Фундаменты опор – столбчатые, из монолитного железобетона. Бетон Б25, F100,W6, арматура А400, Вр-I. Подготовка под фундаменты – из слоя монолитного железобетона В7,5 толщиной 100 мм по слою щебня толщи ной 200 мм. Для исключения горизонтальных смещений, запроектированные фундаменты крепятся к существующим фундаментам стальными анкерами. Поверочные расчёты существующих конструкций на проектные нагрузки и расчёты новых конструкций выполнены на сертифицированном программном комплексе «SCAD» v.11.5. Расчёты выполнены в пространственной модели, с учётом совместной работы здания, фундаментов и основания. Расчётом подтверждена устойчивость здания на сейсмические
