Проект детского сада на 160 мест

Базовая цена с НДС
Цена со скидкой
Цена $980.00
Скидка
Цена $980.00
Индекс: 16.167.204

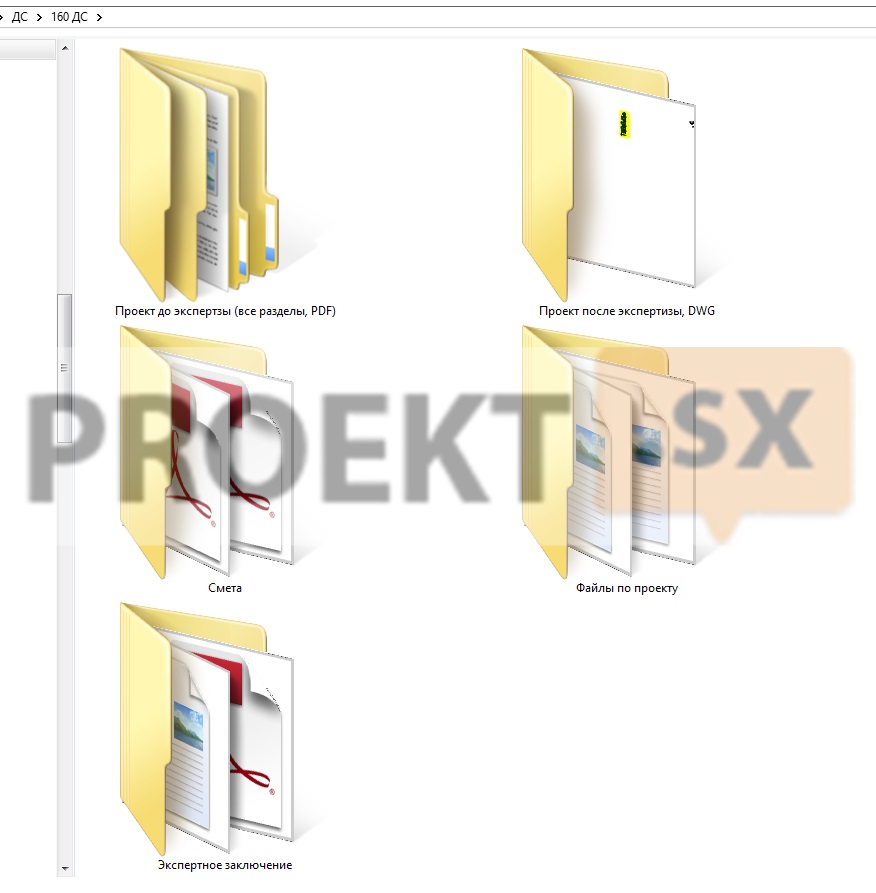

Документация: Проектная, рабочая документация включая сметы и результаты инженерных изысканий
Разделы: Все разделы
Объем данных: 487 МБ
Формат файлов: редактируемые форматы
Экспертное заключение: положительное
Проектная документация, включая сметы, и результаты инженерных изысканий на строительство дошкольного образовательного учреждения на 160 мест (детей)

Технико-экономические характеристики объекта капитального строительства
Площадь участка в границах землеотвода, га: 0,6720
Площадь застройки, м2: 1542,00
Общая площадь здания, м2: 4615,30
Строительный объем здания, м3: 17885,00
Этажность, эт.: 3
Сметная стоимость в базисном уровне цен 2001г (без НДС)
Всего: тыс.руб.: 31 630,46
СМР: тыс.руб.: 23 318,77
Оборудование тыс.руб.: 3 167,61
Прочие затраты, тыс.руб.: 5 144,08
в том числе
ПИР тыс.руб.: 1 660,06
возвратные суммы, тыс.руб.: 59,74
Сметная стоимость в текущем уровне цен на июнь 2009 г. (с НДС)
Всего: тыс.руб.: 189 020,17
СМР: тыс.руб.: 142 630,49
Оборудование, тыс.руб: 19 369,16
Прочие затраты, тыс.руб.: 27 020,51
в том числе
ПИР, тыс.руб: 6 029,32
НДС, тыс.руб: 28 656,69
возвратные суммы, тыс.руб.: 362,93

Архитектурные и объемно-планировочные решения:

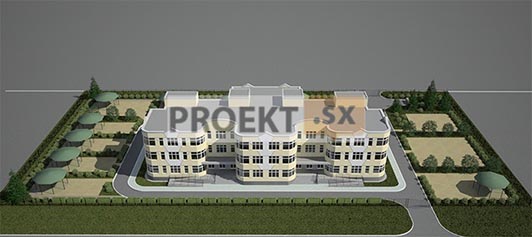

Здание ДОУ запроектировано на 3 ясельные группы и 6 дошкольных групп общей вместимостью 160 детей. Здание трехэтажное, с подвалом. В подвале запроектированы вспомогательные помещения, постирочная и технические помещения, редназначенные для размещения инженерного оборудования. На первом этаже рабочим проектом предусмотрены групповые ясельных групп, зал с бассейном, пищеблок и медпункт. На втором и третьем этаже запроектированы помещения дошкольных групп, зал музыкальных занятий c подсобным помещением, административные и хозяйственные помещения, венткамера. На отметке +11,000 (на уровне кровли) рабочим проектом предусмотрено размещение венткамеры и подсобного помещения. В здании ДОУ запроектированы 4 эвакуационные лестничные клетки типа Л1, лифт Q = 1000 кг и два подъемника для чистого и грязного белья и для нужд пищеблока. В наружной отделке рабочим проектом предусмотрено: Цоколь – искусственный камень; Стены – отделка фасадными красками по оштукатуренной поверхности. Кровля плоская рулонная с внутренними водостоками. Рабочим проектом предусмотрена доступность помещений здания ДОУ для маломобильных групп населения.

Конструктивные и объемно-планировочные решения.

Здание запроектировано по стеновой конструктивной схеме. Наружные стены - несущие, кирпичные толщиной 380 мм с утеплением из минераловатных плит с оштукатуриванием. Кирпич - керамический пустотелый М125 по ГОСТ 530-2007. Внутренние стены - несущие, кирпичные толщиной 380 мм. Стены подвала наружные - из сборных бетонных блоков по ГОСТ 13579-78 толщиной 500 и 600 мм. Внутренние стены - из сборных бетонных блоков по ГОСТ 13579-78 толщиной 400 мм. Перекрытия - из сборных железобетонных многопустотных плит по серии 1.141.1 высотой 220 мм и монолитных железобетонных плит толщиной 220 мм. Бетон монолитных плит класса В20. Покрытие — из сборных железобетонных многопустотных плит высотой 220 мм по серии 1.141.1. Бетон монолитных плит класса В20. Требуемый предел огнестойкости сборных железобетонных плит перекрытий обеспечивается покрытием потолочных поверхностей из вермикулитовых плит толщиной 20 мм. Пространственная жёсткость и устойчивость здания обеспечивается совместной работой продольных и поперечных кирпичных стен и жёстких дисков перекрытий и покрытия, образуемых сборными железобетонными плитами с замоноличенными бетоном швами и монолитными участками перекрытий. Расчёт несущих конструкций здания выполнен на ЭВМ с использованием программного комплекса SCAD. Лестницы — из сборных железобетонных ступеней по металлическим косоурам. Фундаменты приняты свайными из забивных сборных железобетонных составных свай поперечным сечением 300 х 300 мм, общей длиной 17 м. Бетон свай класса В25, F75, W8. Расчётная нагрузка на сваю принята 34 т. Проектом предусмотрена защита от повреждений при забивке антикоррозийного покрытия металлоконструкций в сопряжения составных свай высокопрочными рулонными материалами. Ростверки - ленточные, монолитные железобетонные, бетон класса В20, F100, W8. Сопряжение свай и ростверков - жёсткое. Расчёт фундаментов выполнен на ЭВМ с использованием программного комплекса SСАD без учёта работы надземных конструкций. Отметка 0,000 соответствует абсолютной отметке + 4,8 м. В соответствии с отчётом об инженерно-геологических изысканиях основанием острия свай служат грунты слоя № ИГЭ-6 с IL = 0,67 и Е = 70 кг/см2. Допускаемая расчётная нагрузка на сваю принята по результатам статического зондирования. Проектом предусмотрена проверка несущей способности свай статическими испытаниями перед массовой забивкой, а также контрольные испытания после забивки свай. В целях защиты подвальных помещений от затопления грунтовыми водами предусмотрен прифундаментный дренаж. Ожидаемая средняя осадка здания 10 см.
