Проект детского сада на 220 мест

Базовая цена с НДС
Цена со скидкой
Цена $870.00
Скидка
Цена $870.00
Индекс: 98.174.217
Документация: Проектная, рабочая документация включая сметы и результаты инженерных изысканий
Разделы: Все разделы
Объем данных: 548 МБ
Формат файлов: редактируемые форматы
Экспертное заключение: положительное
Проектная документация со сметой и результаты инженерных изысканий на строительство дошкольного образовательного учреждения на 220 мест

Технико-экономические и стоимостные показатели
Площадь участка, га: 1,0501
Площадь застройки, м2: 2 617,62
Общая площадь здания, м2: 5 568,16
Строительный объем здания, м3: 21 793,34
Этажность здания, этаж: 1-2
Расчетная вместимость, мест: 220
Количество групп, шт.: 12
Сметная стоимость в базисном уровне цен 2001 г. (без НДС)
Всего: тыс.руб.: 39775,94
СМР: тыс.руб.: 28628,50
Оборудование, тыс.руб.: 6407,19
Прочие затраты, тыс.руб.: 4740,25
в том числе
ПИР тыс.руб.: 1927,89
возвратные суммы, тыс.руб.: 73,34
Кроме того резервные трубы, тыс.руб.: 0,72
Сметная стоимость в текущем уровне цен май 2010 г. (с НДС)
Всего: тыс.руб.: 222944,77
СМР: тыс.руб.: 180858,52
Оборудование, тыс.руб.: 19721,28
Прочие затраты, тыс.руб.: 22364,97
в том числе
ПИР тыс.руб.: 6322,62
НДС тыс.руб.: 34008,52
возвратные суммы, тыс.руб.: 463,33
Кроме того резервные трубы, тыс.руб.: 3,85

Архитектурные и объемно-планировочные решения

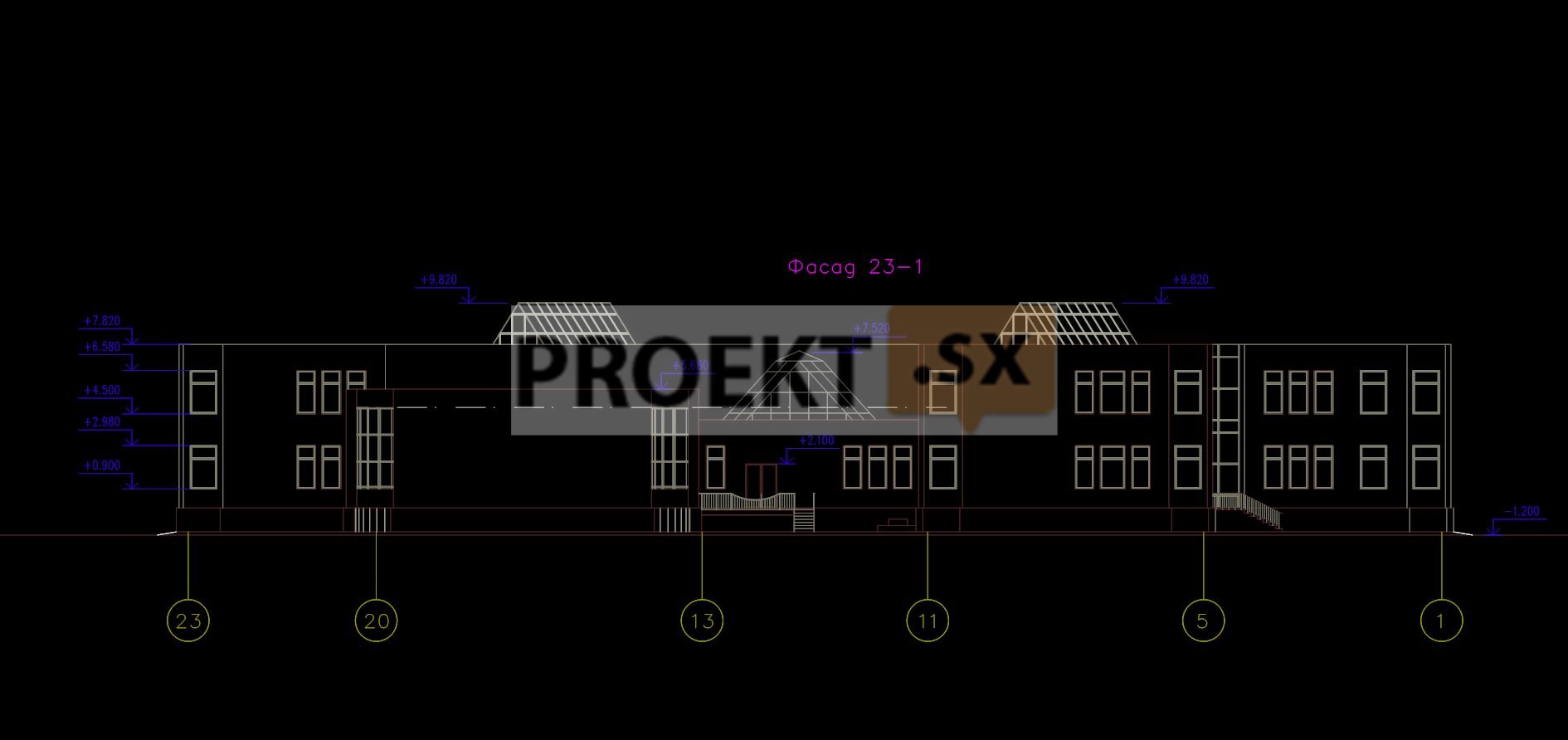

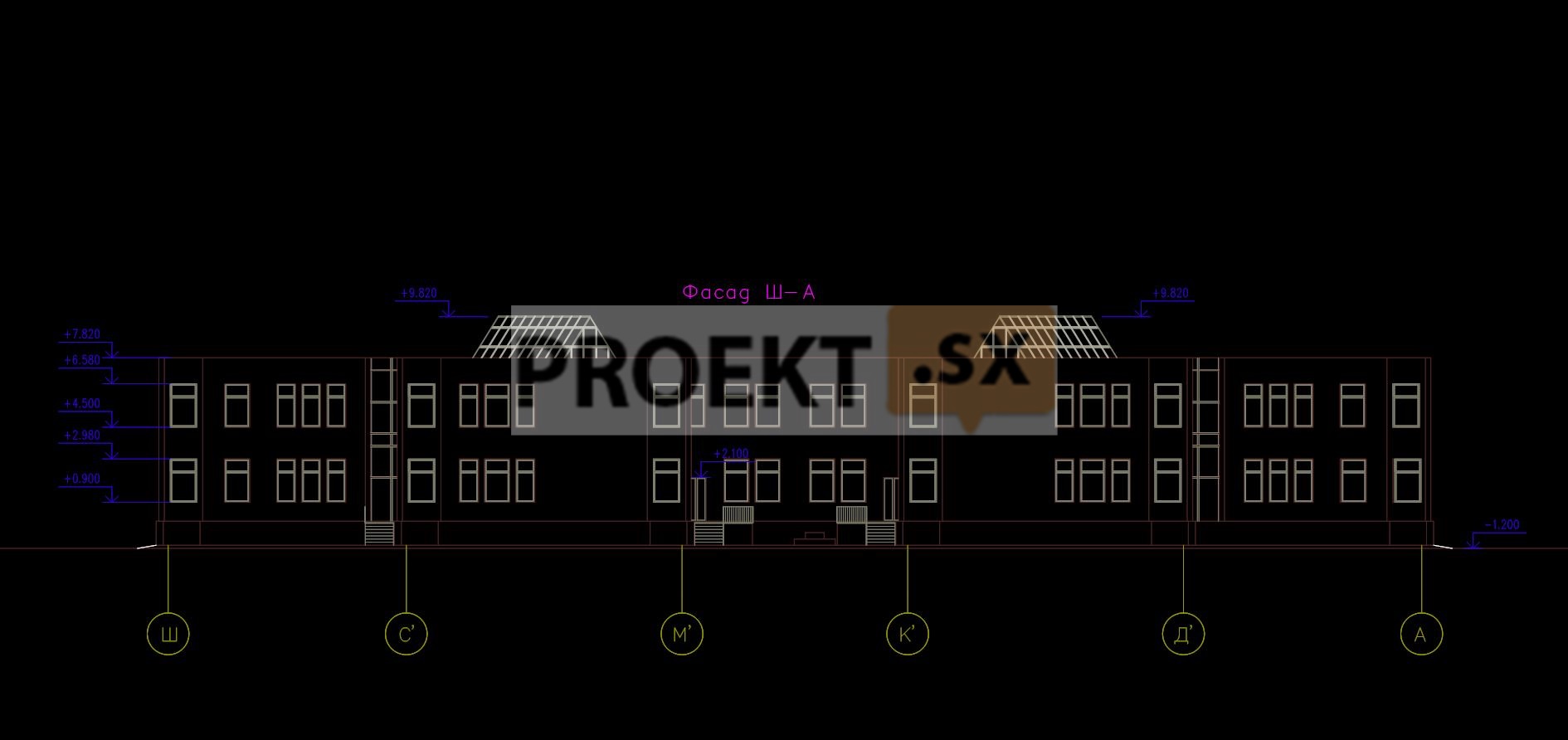

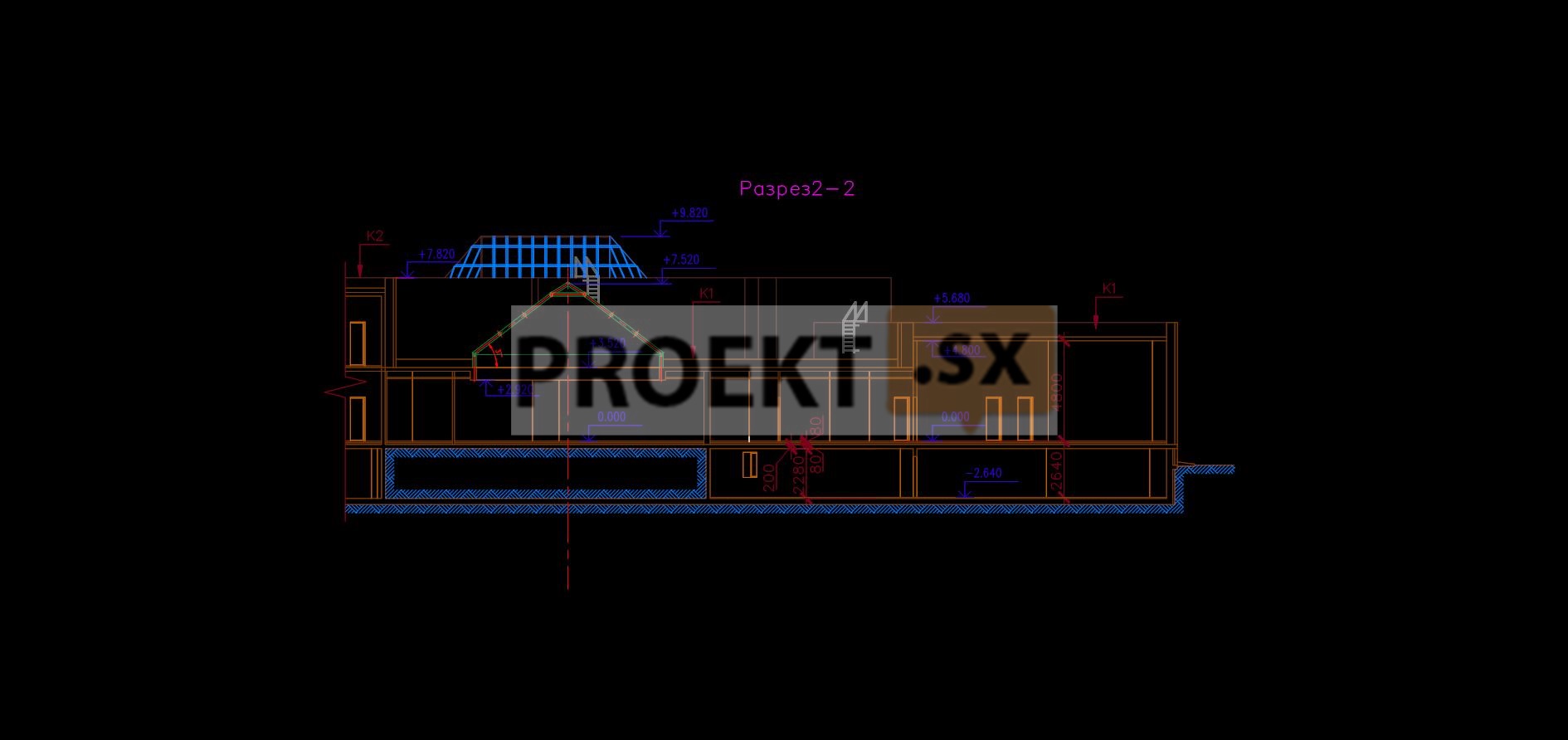

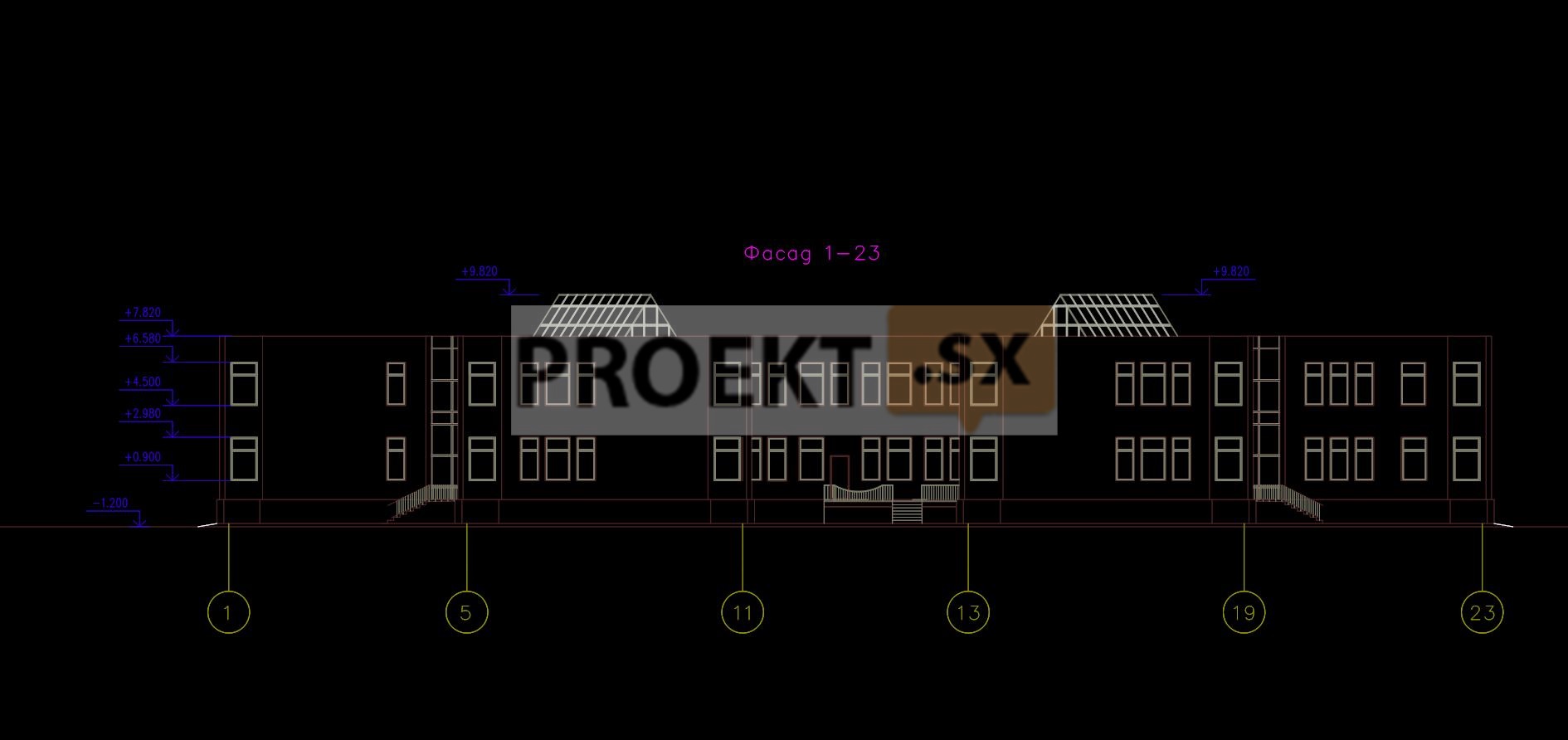

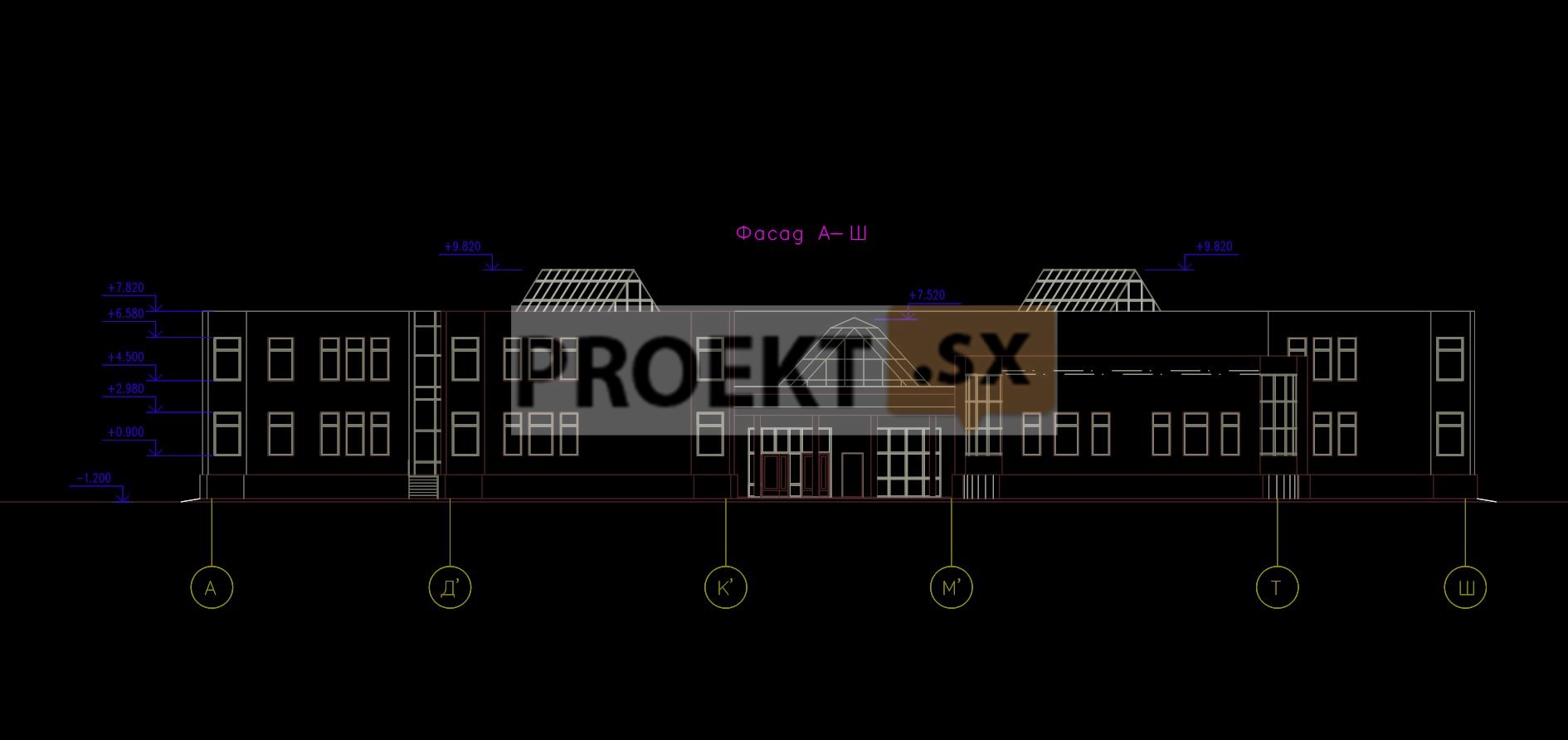

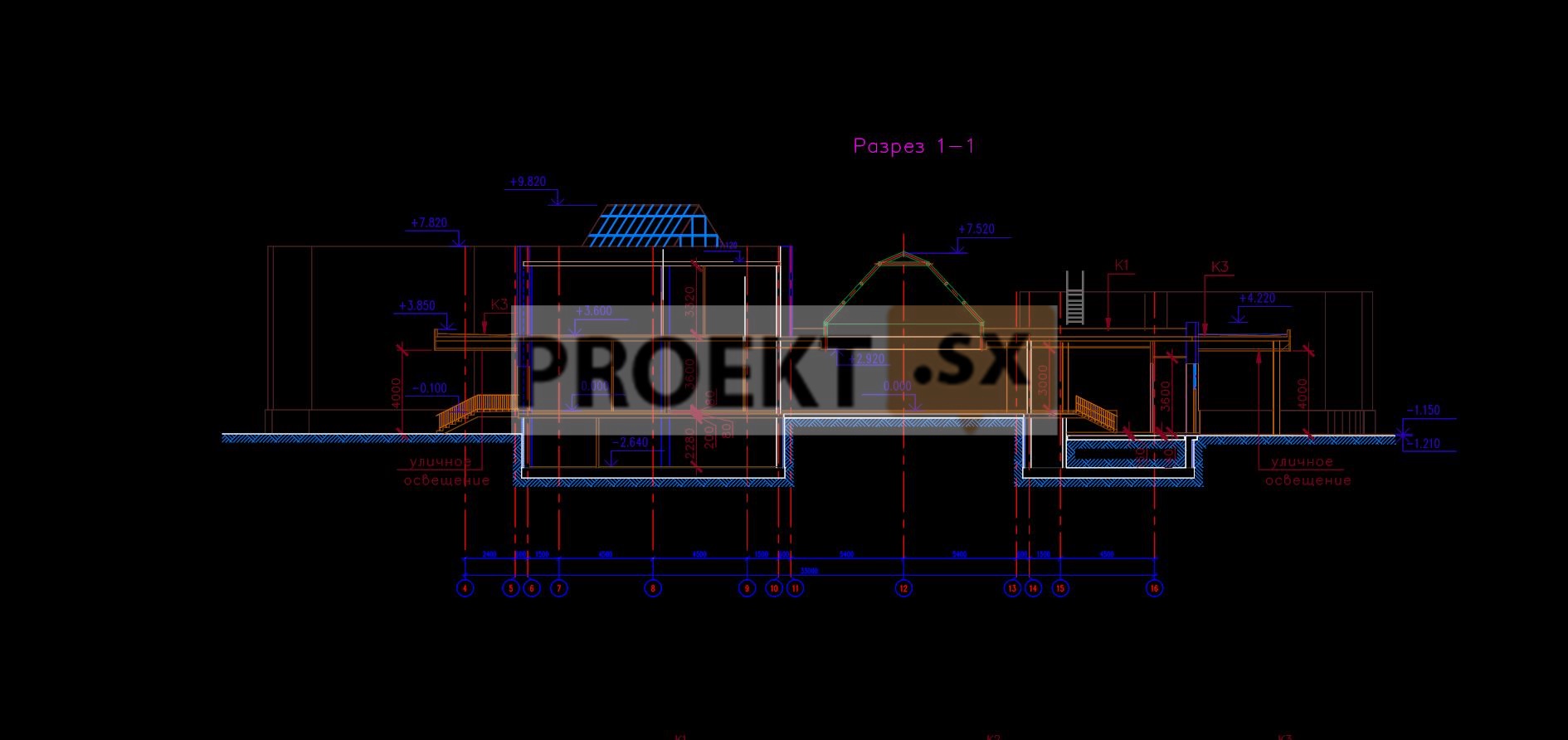

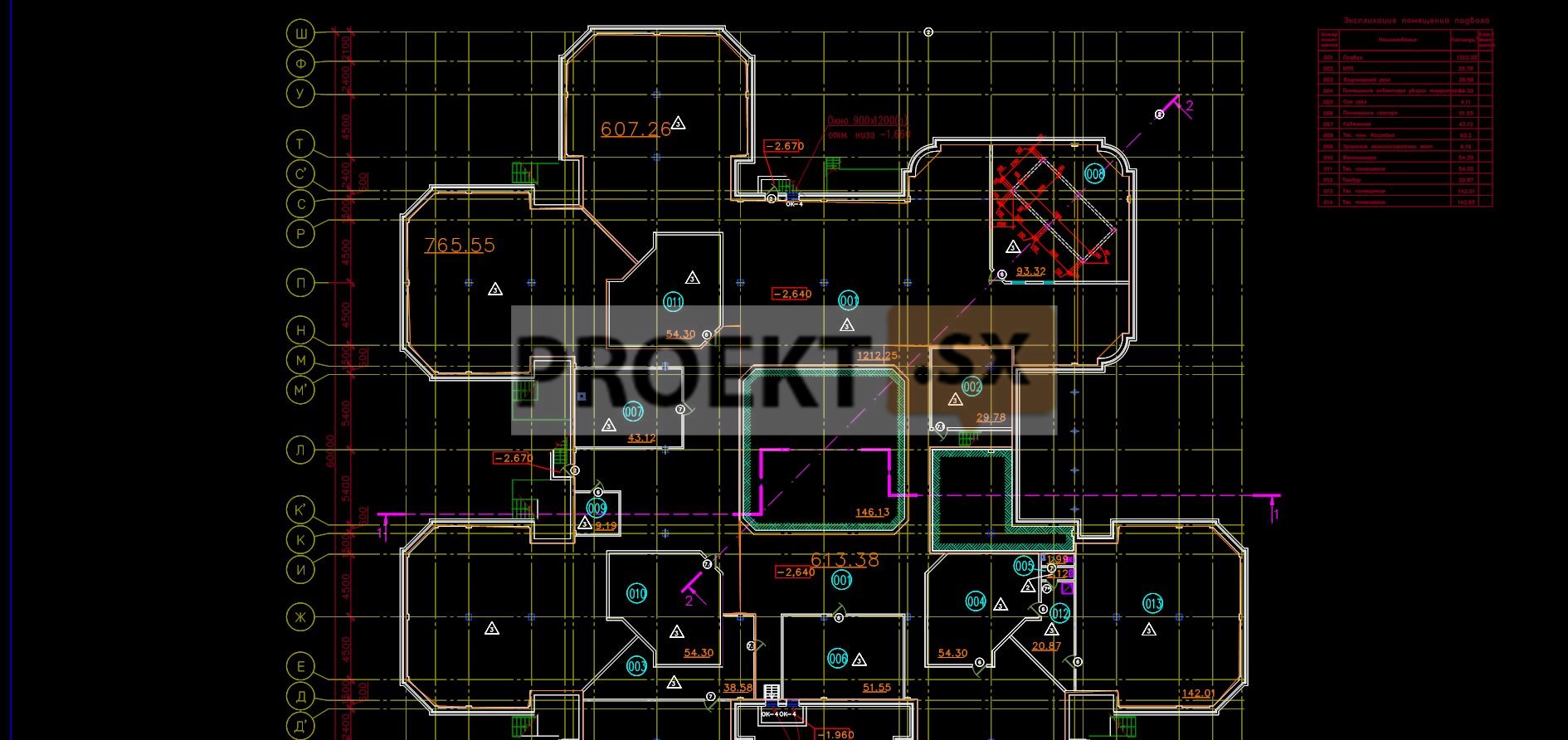

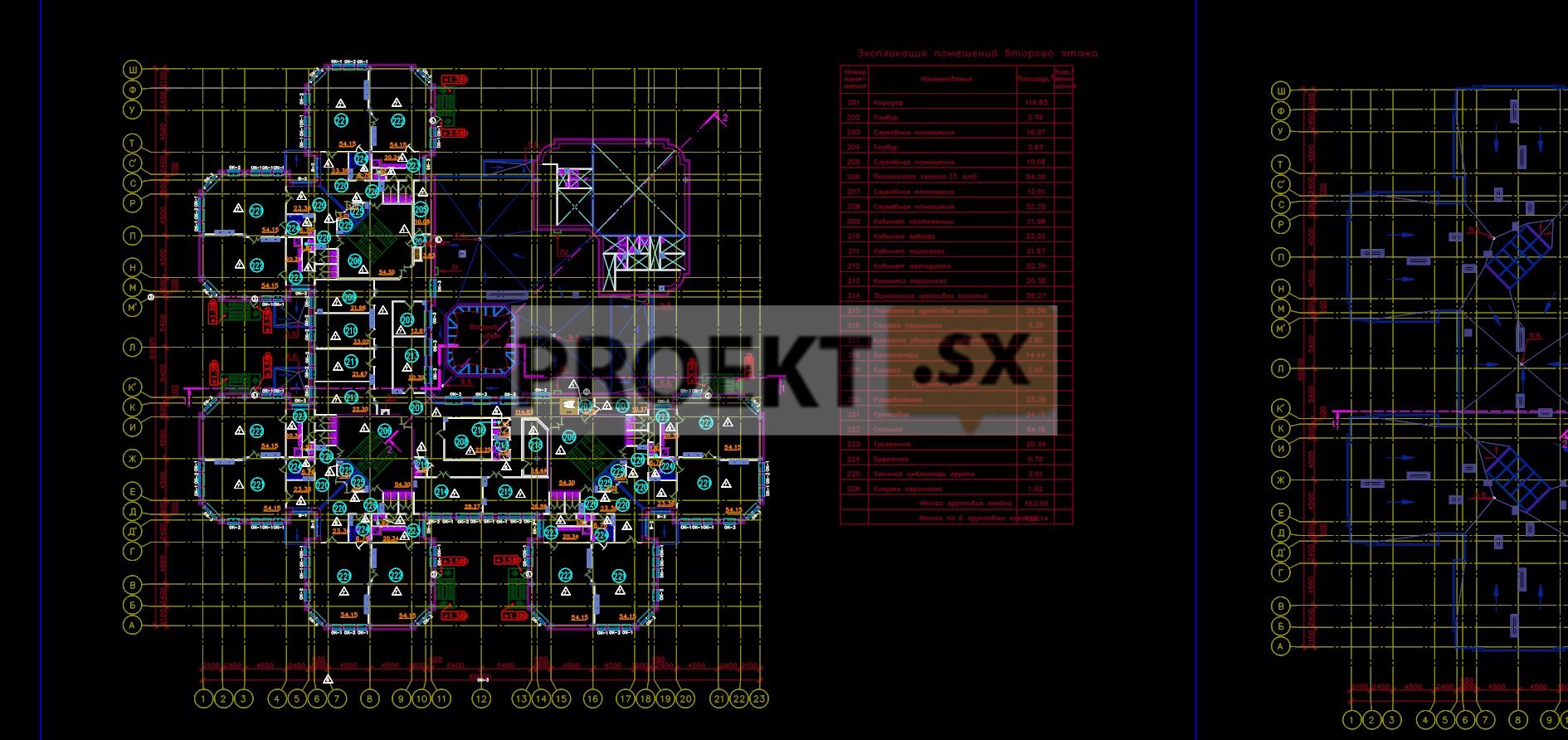

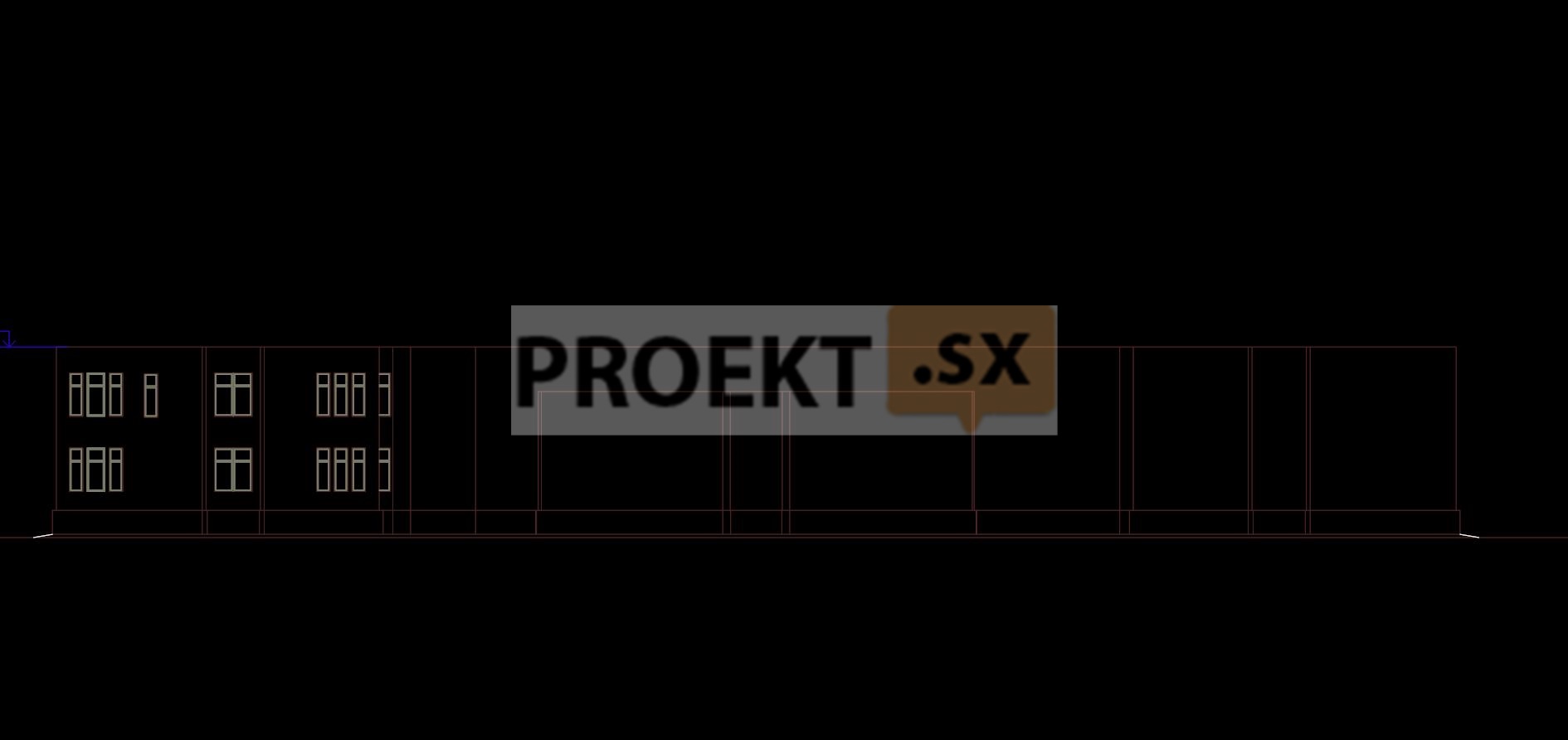

Запроектированное здание дошкольного образовательного учреждения (ДОУ) - сложной конфигурации, 1-2-этажное, с подвалом. Освещение лестниц и музыкального зала запроектировано через световые фонари. Высота вертикальной плоскости фасада от планировочной поверхности земли до парапета – 9,255 м. Высота этажей – 3,35 м, высота подвала – 2,35 м. На первом этаже здания запроектированы 4 ясельных групповых ячейки, 2 групповые ячейки для младших групп, блок бассейна с ванной 3х7 м, помещения пищеблока, блок постирочной, медицинский блок, музыкальный и спортивный залы с инвентарными, кабинет заведующей и помещение охраны, электрощитовая. Групповые ячейки на первом этаже запроектированы с индивидуальными выходами на территорию. На втором этаже предусмотрено 6 групповых ячеек – 1 для младшей группы и 5 для средних групп, помещения кружковых занятий, кабинеты персонала. В подвале запроектированы технические помещения – ИТП, водомерный узел, кабельная, технические и подсобные помещения бассейна, венткамера. Предусмотрен доступ маломобильных групп населения на первый этаж, в музыкальный и спортивный залы, кабинет заведующей. К основному входу запроектирован пандус с уклоном 10 %. Конструктивная схема здания – каркасно-монолитная. Стены подвала - монолитные, толщиной 300 мм, с наружным утеплением пеноплексом. Наружные стены 1-2 этажей – кирпичные самонесущие, толщиной 250 мм, с утеплением. Заполнение оконных проемов: оконные металлопластиковые блоки с двухкамерными стеклопакетами с форточкой для проветривания; в помещении бассейна - с трехкамерными стеклопакетами. Кровля – плоская, с внутренним водостоком. Перегородки – из полнотелого керамического кирпича 120 мм. Внутренняя отделка в помещениях с нормальным режимом - окраска негорючими акриловыми, силикатными красками. Отделка стен в помещениях с влажным режимом – керамическая плитка на всю высоту в зале бассейна, в душевых. В помещениях пищеблока, в буфетных, в санузлах - керамическая плитка на высоту 1,5 м и окраска. Полы в помещениях первого этажа - утепленные, в спальнях первого этажа и зале бассейна – с водяным отоплением. Напольное покрытие в помещениях групповых, спальнях, кабинетах, музыкальном зале – линолеум, в спортзале – спортивный линолеум; в санузлах, душевых – керамическая плитка. В коридорах, лестничных клетках, в помещениях постирочной и пищеблока – керамогранит.

Конструктивные и объемно-планировочные решения

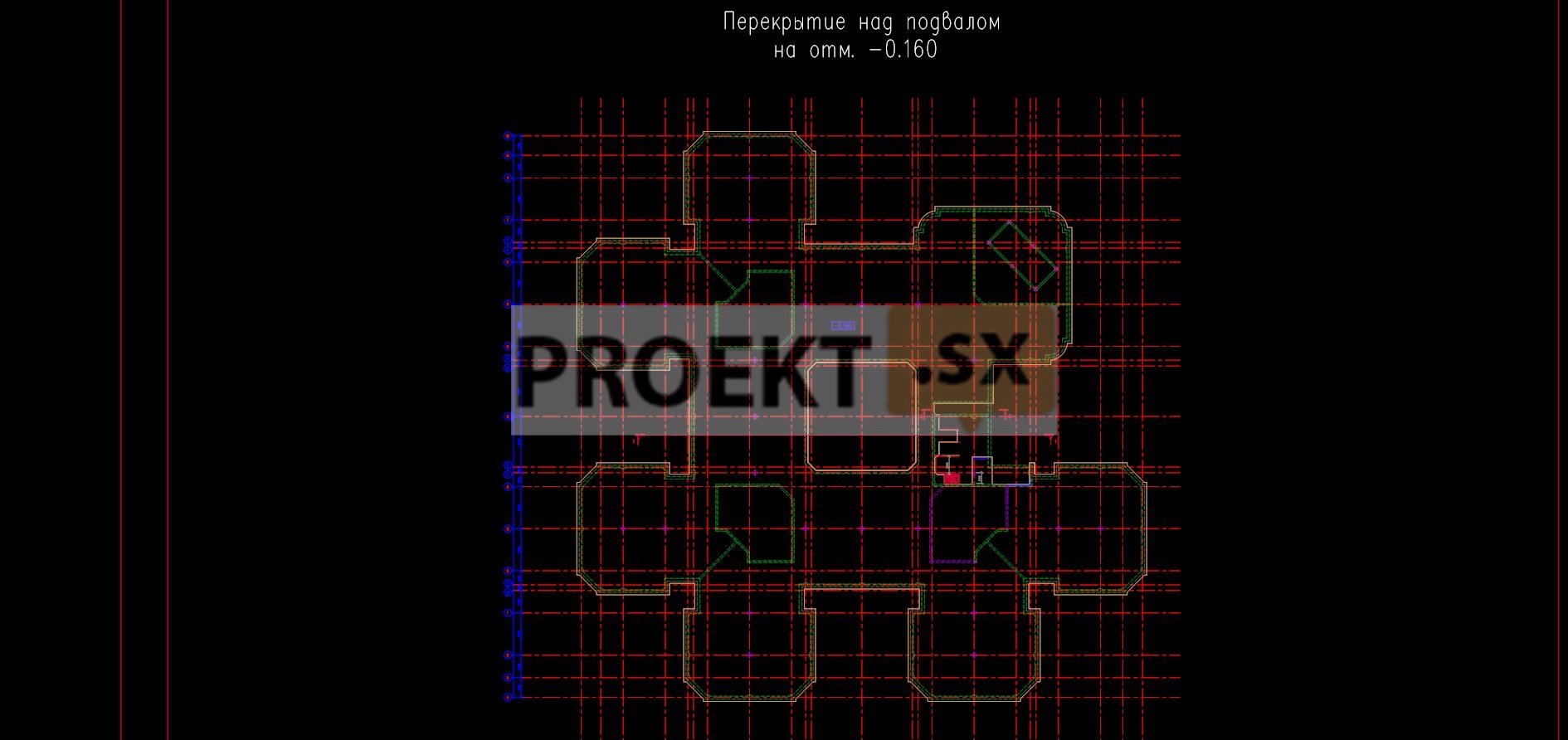

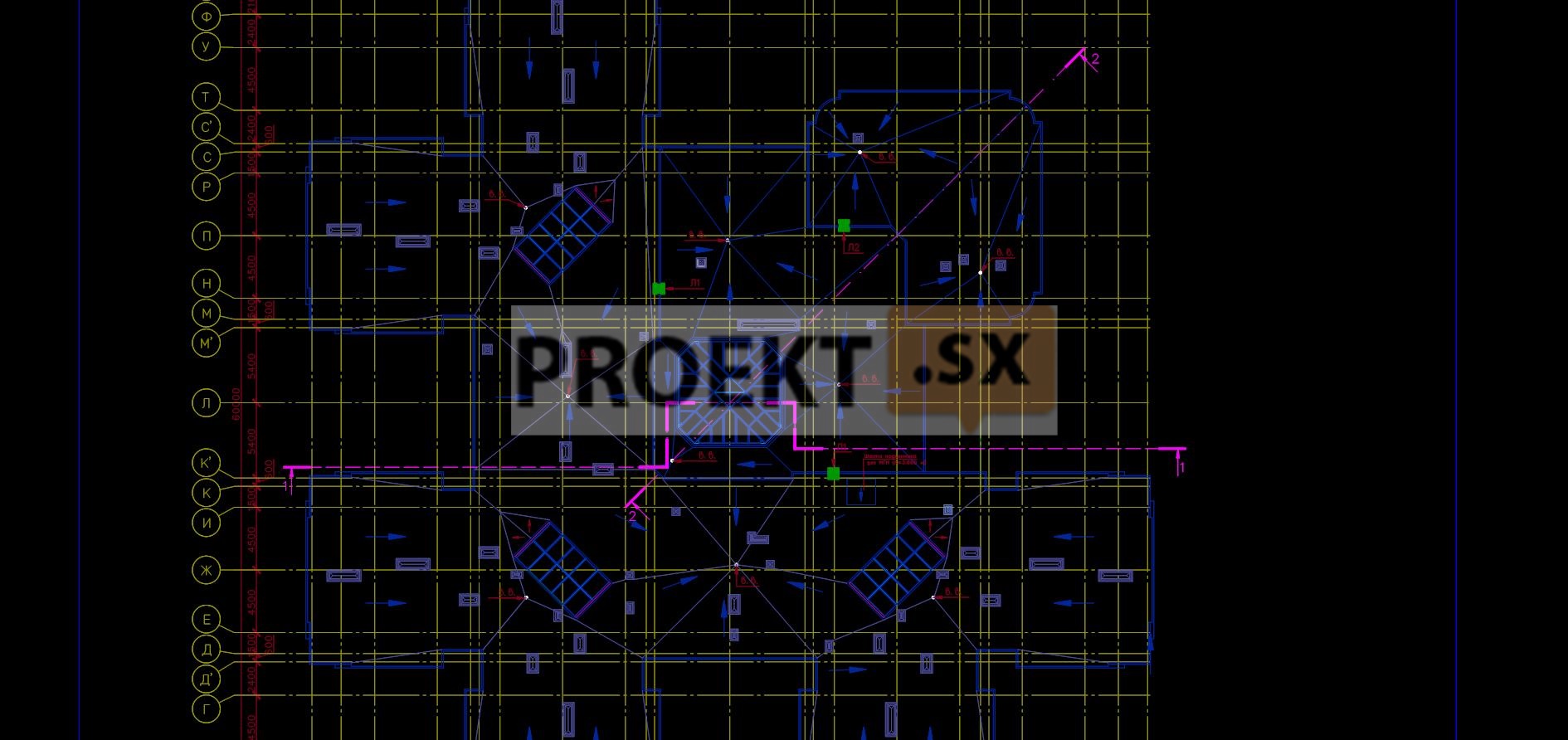

Здание ДОУ запроектировано по каркасно-стеновой конструктивной схеме. Уровень ответственности здания – II. Пространственная жесткость здания обеспечивается совместной работой колонн каркаса и стен (диафрагм) с неизменяемыми горизонтальными дисками железобетонных перекрытий и покрытия. Колонны – монолитные железобетонные сечением 4040см и 5050см, сетка колонн - 6.0(4.5)6.0м. Несущие стены – монолитные железобетонные, толщиной 180мм. Перекрытия и покрытие - из монолитного железобетона толщиной 200мм с термовкладышами в зоне расположения крылец и козырьков над входами, являющимися консолями плит перекрытий, марка бетона по морозостойкости F100. В конструкции покрытия предусмотрено устройство световых фонарей в зоне лестниц и над помещением музыкального зала. Основные несущие конструкции фонарей – стальные гнутосварные замкнутые профили коробчатого сечения. Наружные стены подвала – из монолитного железобетона толщиной 300мм с наружным слоем утеплителя, выше уровня земли - с облицовкой. Бетон монолитных конструкций надземной части здания B25, арматура класса AIII. Бетон монолитных конструкций подземной части здания B25, W6, F100, арматура класса АIII. Наружные ненесущие стены - двухслойные, поэтажной разрезки, с опиранием на перекрытия, из полнотелого кирпича М150 на растворе М75 толщиной 250мм, слоя утеплителя и наружного штукатурного слоя. Проектной документацией предусмотрено крепление ненесущих стен к несущим конструкциям здания. Конструкция бассейна - монолитная железобетонная чаша (толщина стен - 200мм, днища - 250мм), опирающаяся на монолитные стойки сечением 400×400мм из монолитного железобетона B25, W6. Внутренние лестницы – из монолитного железобетона. Расчёт несущих конструкций выполнен на программном комплексе Мономах 4.2 и SCAD 11.1 с учетом совместной работы с основанием. Требуемая огнестойкость конструкций подтверждена расчётами. Относительная отметка 0.000 соответствует абсолютной отметке +19.000 м. Фундамент здания ДОУ принят на естественном основании в виде фундаментной плиты из монолитного железобетона толщиной 500мм. Бетон B25, W6, F100 с арматурой класса AIII. Под фундаментом предусмотрена бетонная подготовка по слою щебня толщиной 200мм. Проектом предусмотрено удаление насыпного грунта и устройство подушки из уплотненного среднезернистого песка толщиной 900мм. Основанием фундамента служат пески от пылеватых до средне крупности, плотные, с гравием и галькой, влажные, насыщенные водой ИГЭ-2 – ИГЭ-4 (е = 0.570-0.500, Е = 280-450 кг/см2). Наружные эвакуационные лестницы – открытые отдельно стоящие, из металлоконструкций, с креплением к несущим конструкциям здания в уровне перекрытий. Фундаменты под несущие стойки лестниц – столбчатые, из монолитного железобетона (B25, W6, F100), глубина заложения – ниже глубины промерзания грунтов.

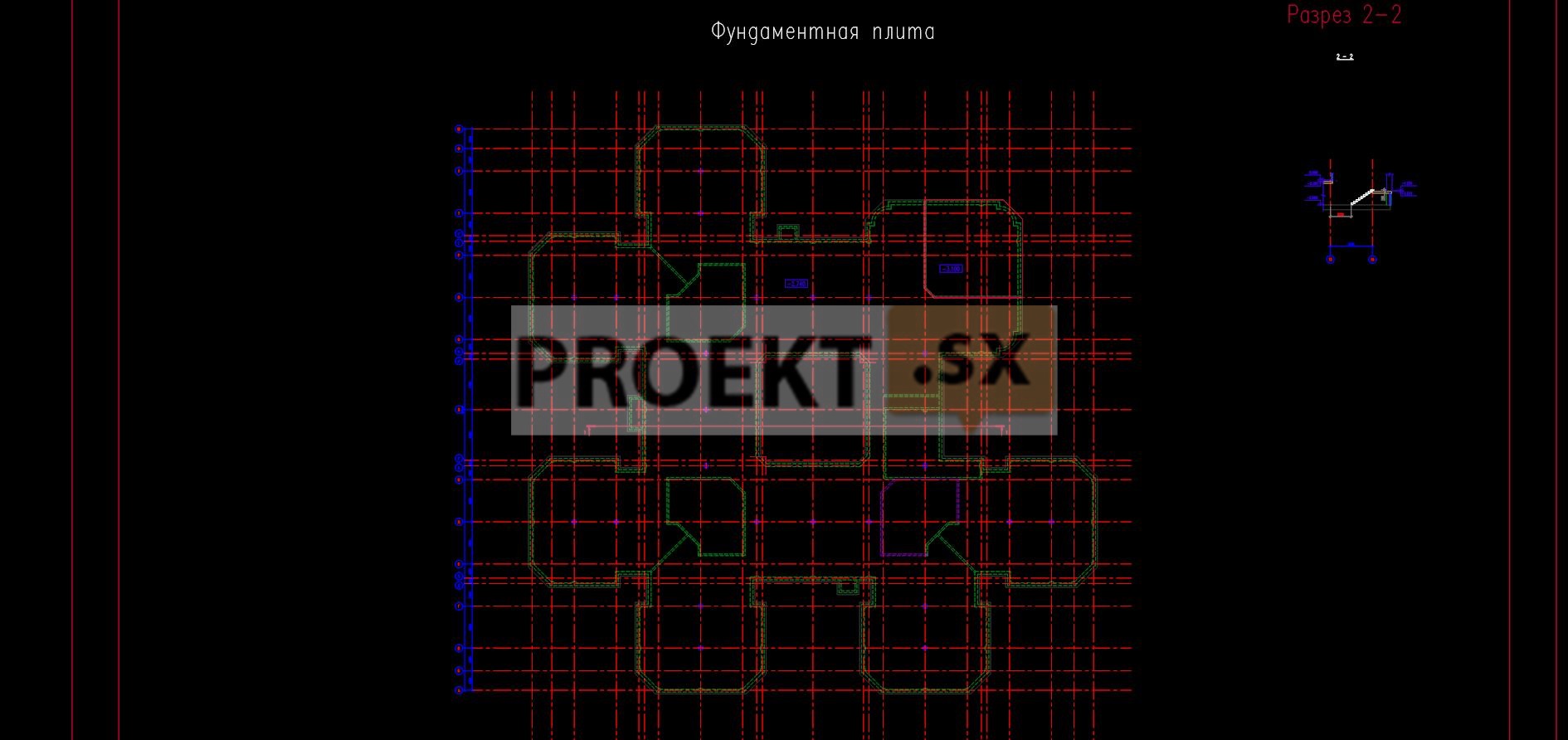

Максимальный уровень грунтовых вод в периоды активного снеготаяния и выпадения дождей можно ожидать вблизи поверхности земли. Грунтовые воды слабоагрессивны к бетону нормальной проницаемости. Проектной документацией предусмотрена обмазочная гидроизоляция поверхностей фундаментов, соприкасающихся с грунтом, прифундаментный и пластовый дренаж. Ожидаемая осадка здания не превышает 4см. Влияния на окружающую застройку не ожидается.
