Архитектурные и объемно-планировочные решения

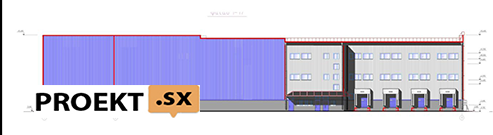

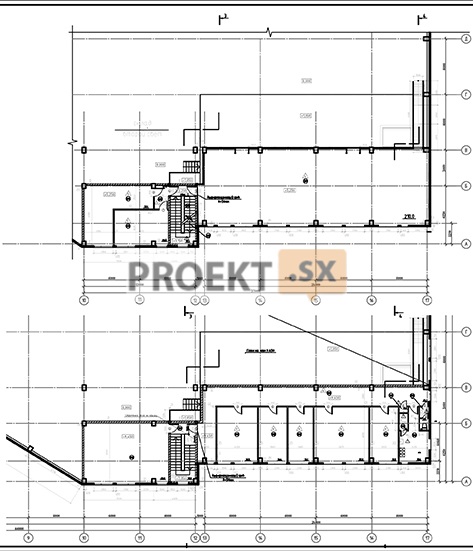

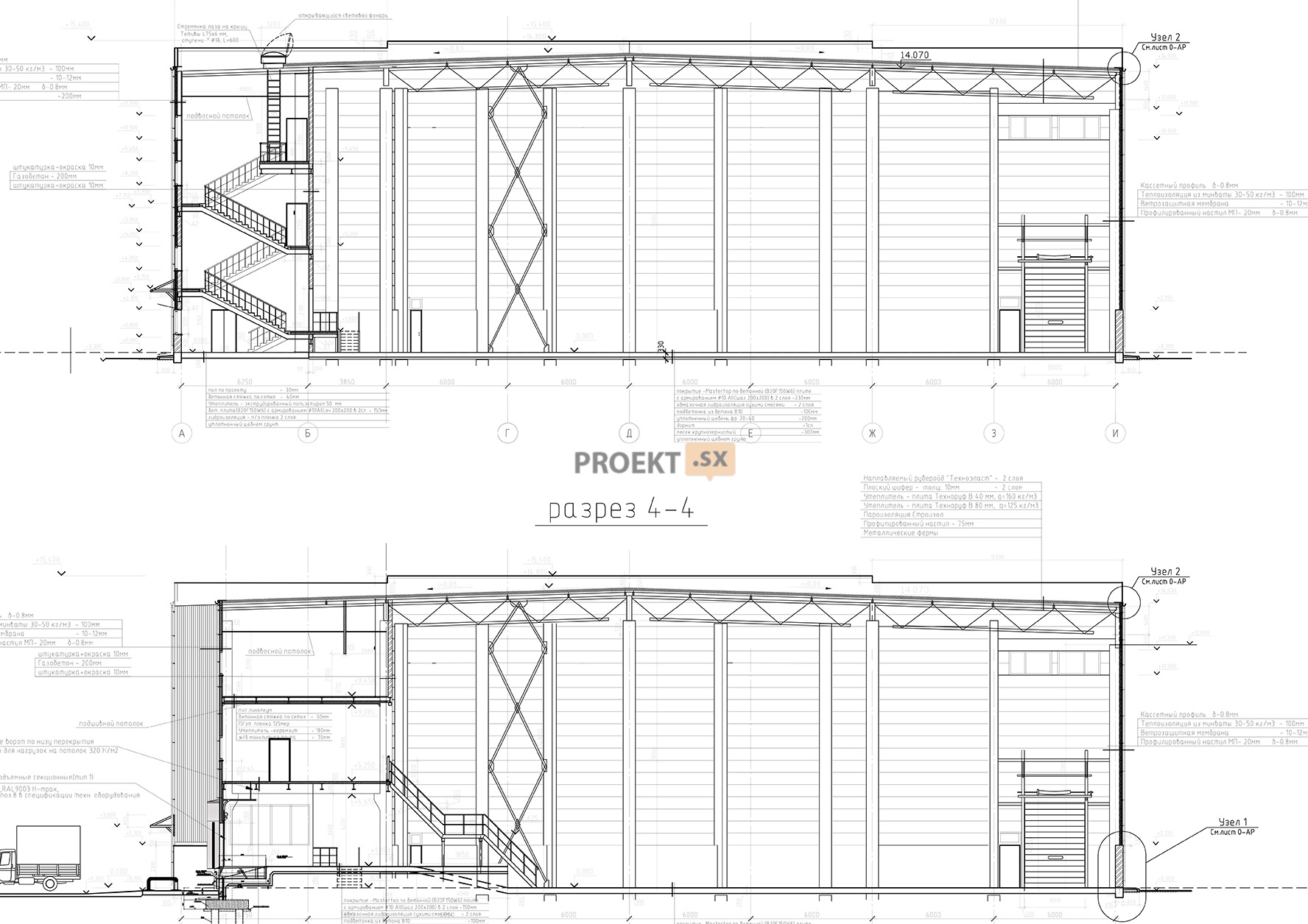

Запроектировано здание склада противогололедных материалов с административно-бытовым корпусом (АБК). Здание склада с АБК - сложное в плане с размерами в крайних осях 88,0х46,10 м. Максимальная высота от планировочной отметки земли до конька – 15,10 м. Основной объем здания склада – одноэтажный. С южной стороны запроектирована 3-этажная встройка. Высота первого этажа 3,6 м, второго – 3,83 м, третьего – 3,2 м. В здании склада на относительной отметке 0,000 предусмотрено хранение противогололедных материалов и реагентов в полетах на 3-х ярусных стеллажах и сопутствующего оборудования по очистке от снега и льда. На относительной отметке +1,050 запроектирована рампа с зоной приема и отправления продукции, помещение водомерного узла и теплового пункта, санитарный узел. Во встройке на первом этаже на относительной отметке 0,000 запроектированы: помещение зарядной, помещение кладовщика, электрощитовая и входной тамбур. На втором этаже на относительной отметке +5,250 - кладовая не кондиции, венткамера. На третьем этаже на относительной отметке +9,450 - кладовая, кабинет директора, комната отдыха, комната переговоров, два административных помещения, инвентарная, гардероб для персонала, душевые и санитарный узел. Из помещения склада предусмотрено пять эвакуационных выходов непосредственно наружу. В стеллажах запроектированы поперечные проходы высотой 6,1 м и шириной 3,8 м. Из встройки предусмотрен эвакуационный выход через лестничную клетку типа Л1. Здание запроектировано каркасного типа, колонны и перекрытия из монолитного железобетона. Наружные стены - «сэндвич»-панели поэлементной сборки. Цоколь – кирпичный на высоту 2 м Кровля – плоская рулонная по профлисту с наружным организованным водостоком. Внутренние перегородки – кирпичные, каркасно-обшивные со звукозоляционным слоем и из газобетонных блоков. Покрытия полов и отделка стен и потолков приняты в соответствии с назначением помещений.

Конструктивные и объемно-планировочные решения:

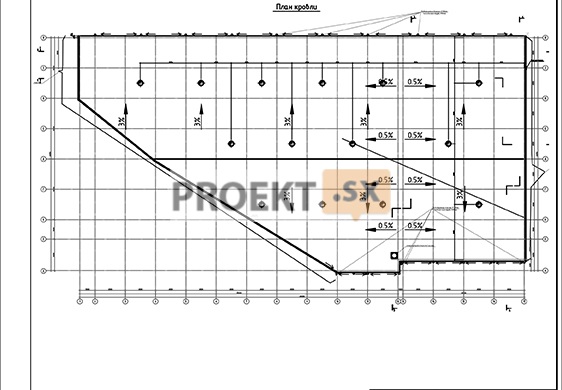

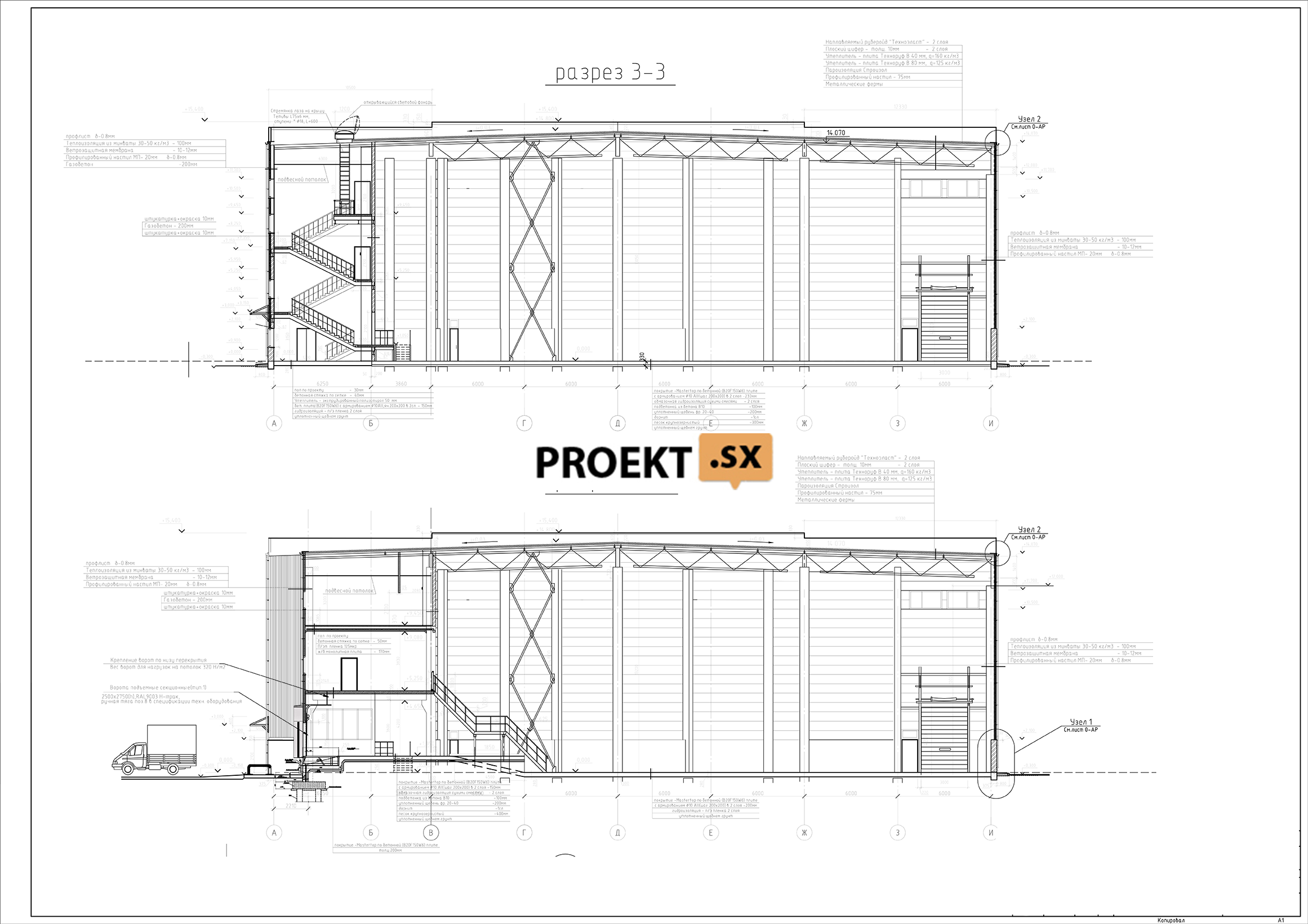

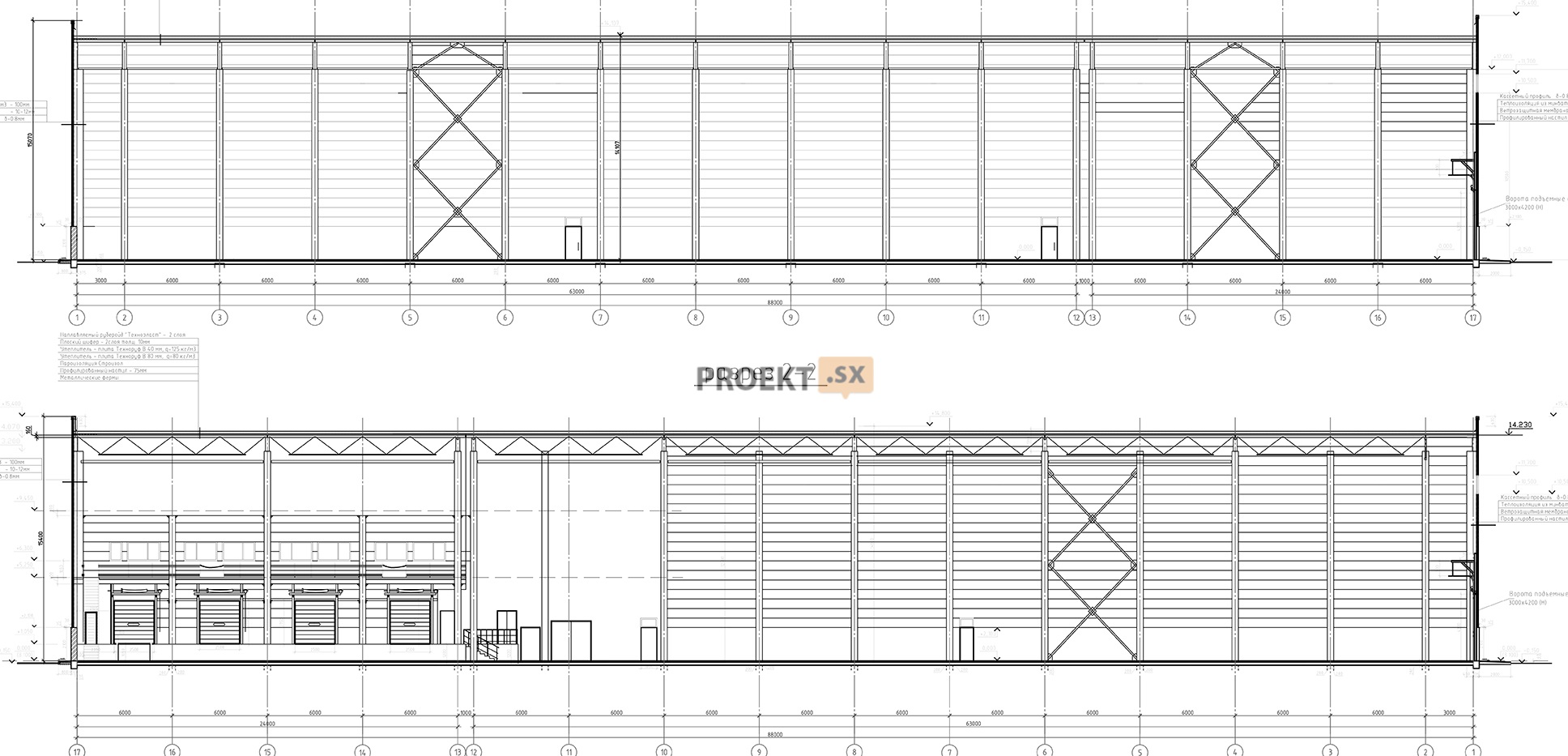

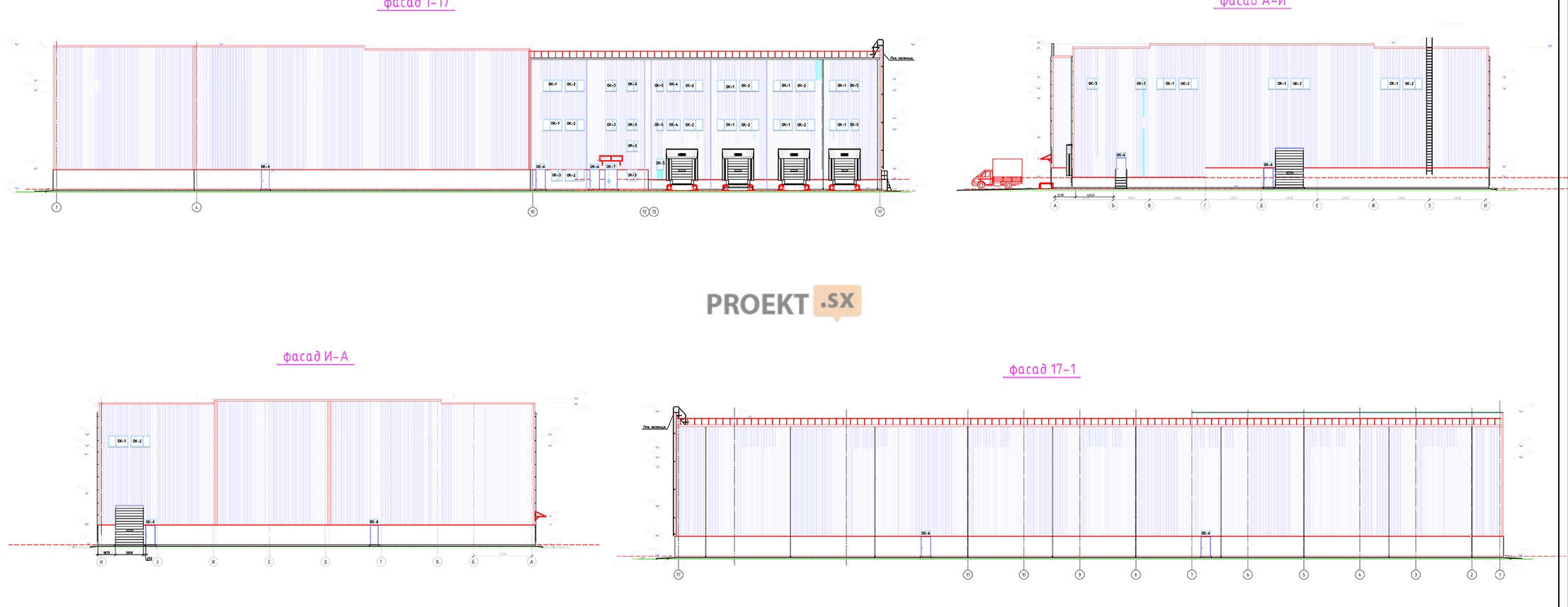

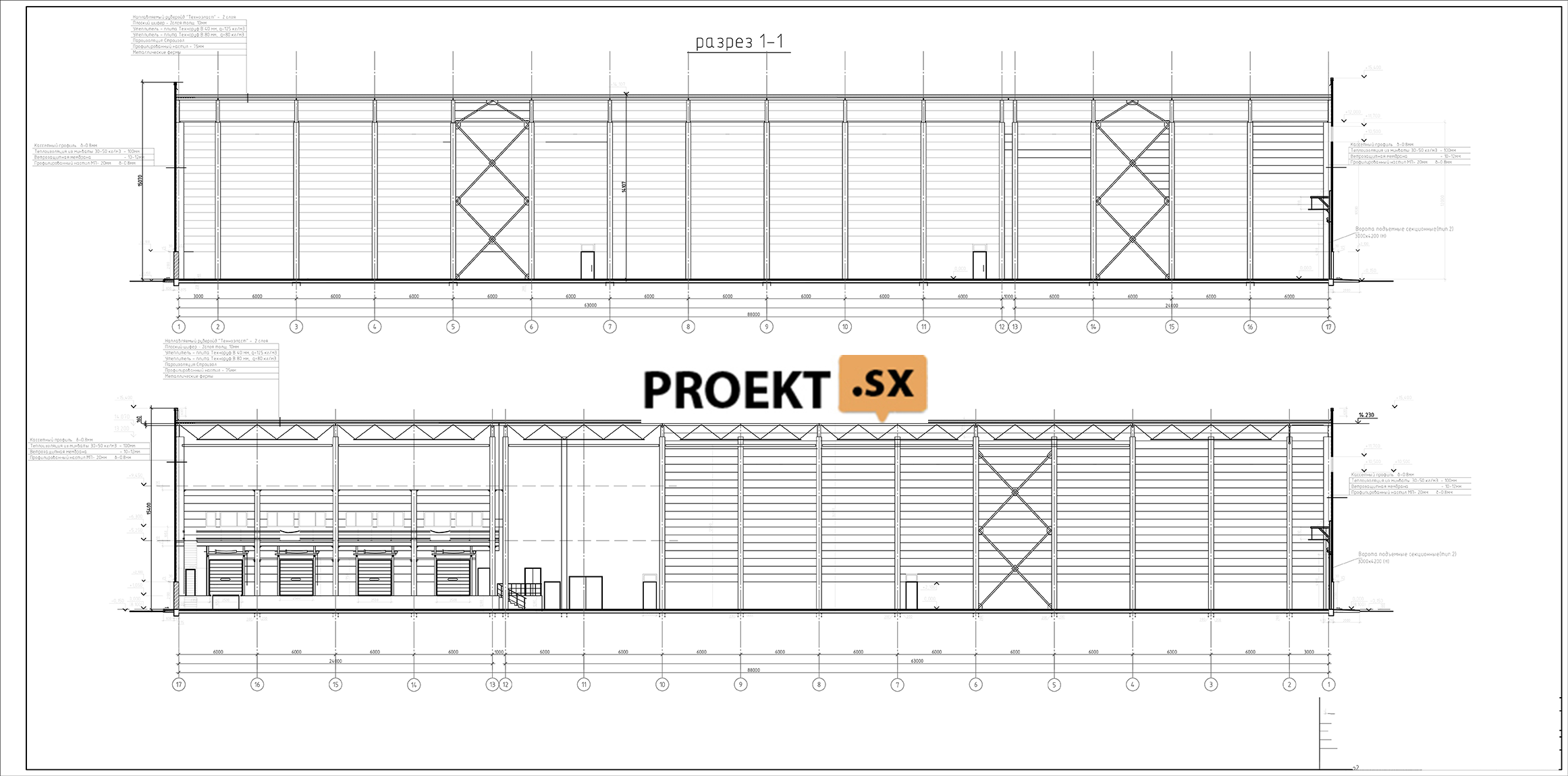

Здание запроектировано по каркасной конструктивной схеме, по длине разделено деформационным швом на 2 блока. Колонны – из монолитного железобетона, сечением 600 х 400 мм, основной шаг 12 х 12 м, во встройке 12 х 6 м. Бетон В30, рабочая арматура А-500С. Перекрытие – монолитная железобетонная плита толщиной 120 и 200 мм по железобетонным балкам. Балки сечением 400х450мм400х1000мм. Бетон В25. Покрытие – стальные фермы пролетом 12 м с шагом 12,0 м, выполненные из замкнутых гнутосварных профилей (верхний пояс - из □ 140 х 120 х 6, нижний пояс - из □ 120 х 6, решётка - из □ 80 х 5) и балки двутаврового профиля № 30Б140Б1 на которые уложены решетчатые прогоны из замкнутых гнутосварных профилей и профилированный настил Н75. Горизонтальные связи жёсткости в уровне верхнего пояса ферм и вертикальные связи жёсткости из плоскости ферм - из замкнутых гнутосварных профилей. Сталь труб С255. Вертикальные связи каркаса – крестовые - из замкнутых гнутосварных профилей. Наружные стены здания – сэндвич панели поэлементной сборки толщиной 110мм, снизу на высоту 2 метра стены кирпичные толщиной 380мм выполнены из керамического кирпича марки КОРПо 1НФ/100/2.0/25. Перегородки – из газобетонных блоков толщиной 200мм, кирпичные толщиной 120мм и из гипсокартонных листов по металлокаркасу с заполнением мин. ватой толщиной 125мм. Пространственная жёсткость и устойчивость здания обеспечивается совместной работой каркаса, вертикальных связей и жесткого диска покрытия и перекрытий. Расчёт несущих конструкций выполнен на ЭВМ по программе «SCAD Office» v.11.3 и вручную по формулам СНиП. Лестницы – сборные железобетонные ступени по стальным косоурам. Фундаменты здания – свайные. Сваи - сборные железобетонные, забивные сечением 35х35см, длиной 12,0м. Погружение свай предусмотрено методом вдавливания. Бетон B25, W6, F200. Сопряжение свай и ростверка - жёсткое. Допускаемая расчётная нагрузка на сваю (39,3тс) принята по результатам статического зондирования (по расчёту максимальное усилие в сваях - не более 38,2 тс). Перед массовой забивкой свай несущая способность свай будет проверена статическими испытаниями. После забивки свай будут проведены контрольные испытания свай. Ростверки - столбчатые под куст свай, из монолитного железобетона, высотой 450 мм. Бетон B25, W6, F200, рабочая арматура А-500С. Подготовка под ростверки – из слоя монолитного бетона В7,5, толщиной 100 мм по слою песка толщиной 200400 мм. Расчёт фундаментов выполнен «SCAD Office» v.11.3. Относительная отметка 0,000 соответствует абсолютной отметке + 8,100 м. В соответствии с отчётом об инженерно-геологических изысканиях, основанием свай служат суглинки легкие пылеватые с гравием и галькой тугопластичные с IL=0.47, Е=105кг/см2. Максимальный уровень грунтовых вод - вблизи дневной поверхности. Грунтовые воды слабоагрессивны к бетону нормальной проницаемости по содержания агрессивной углекислоты. В целях защиты бетона подземных конструкций применен бетон пониженной проницаемости W6. Ожидаемая средняя осадка здания ~8,0 см. В пределах 30-метровой зоны здания окружающей застройки отсутствуют.
