Архитектурные и объемно планировочные решения

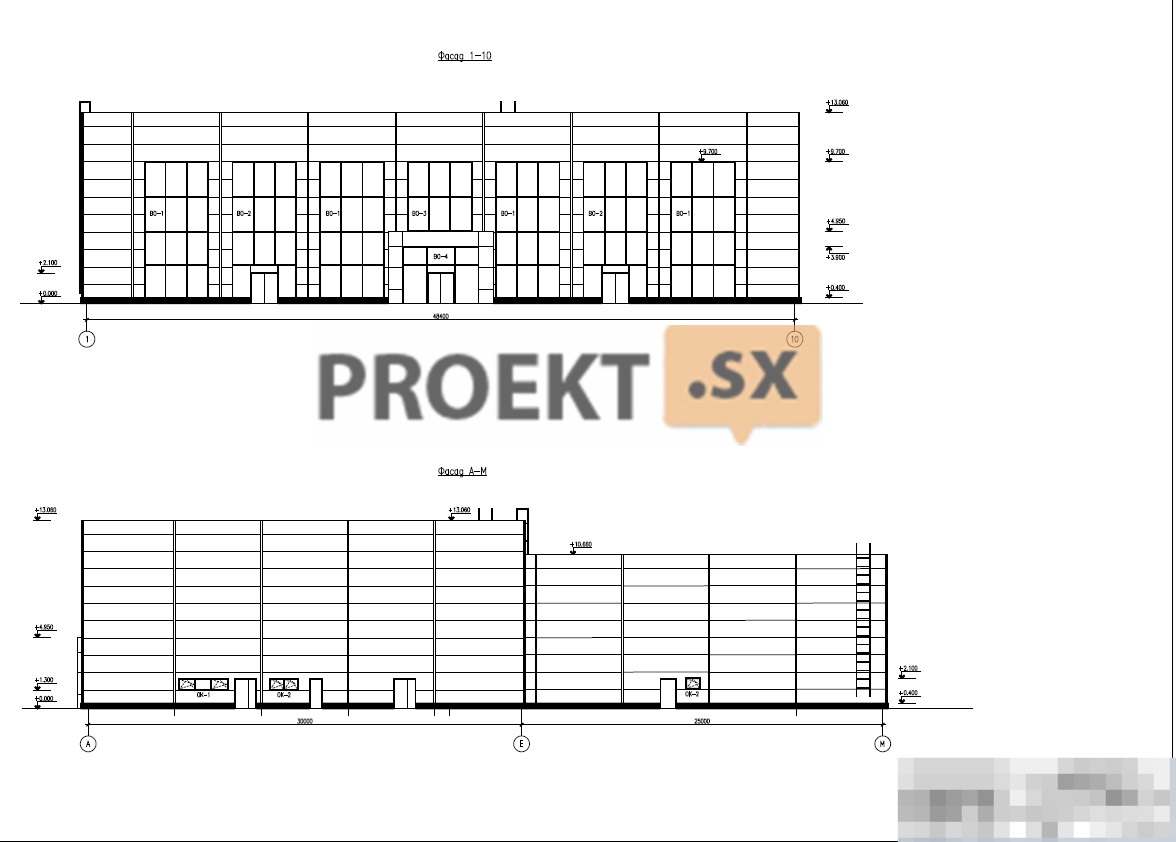

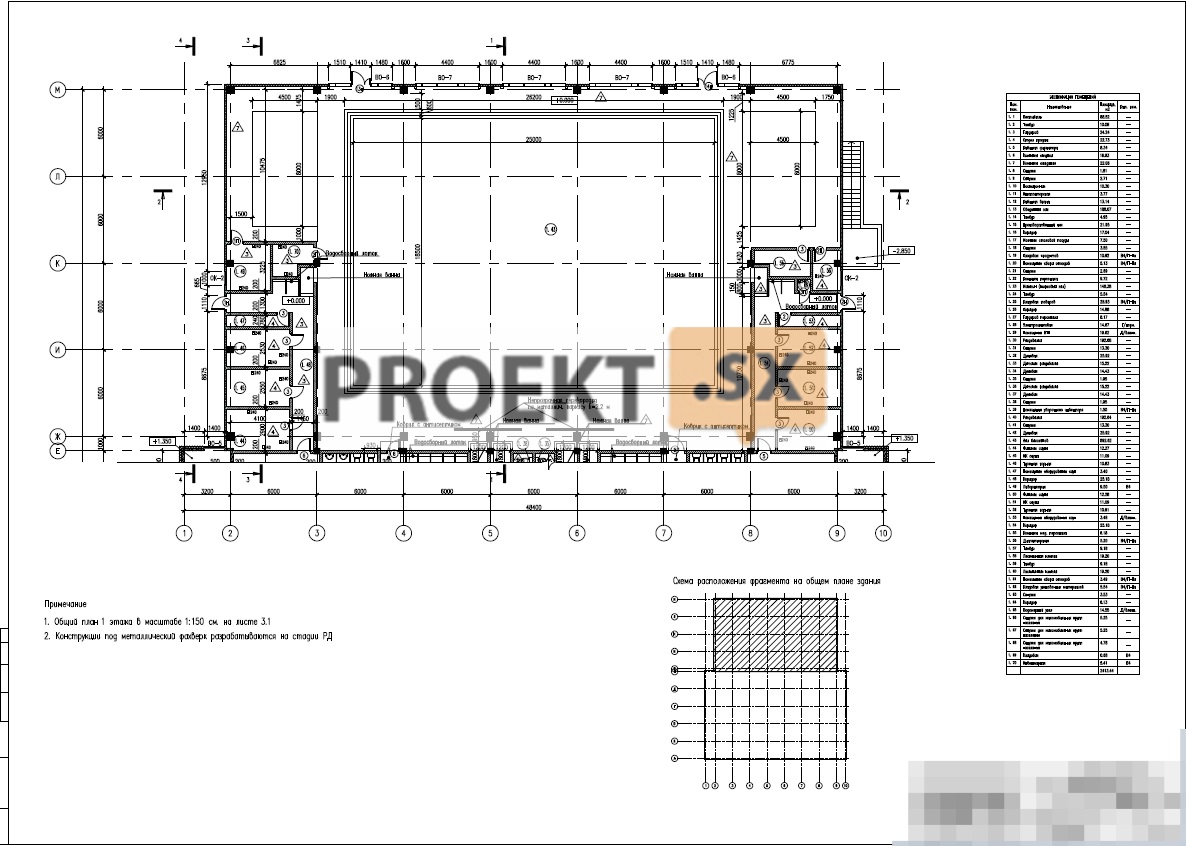

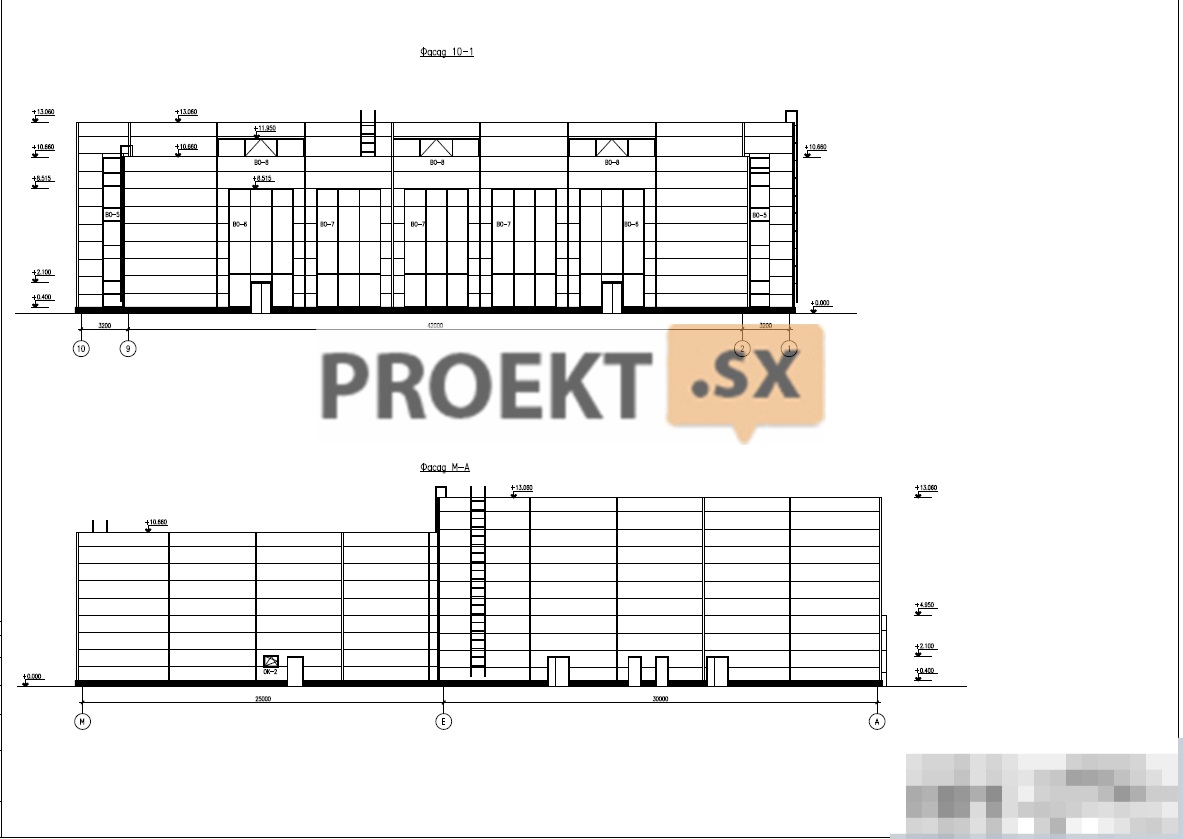

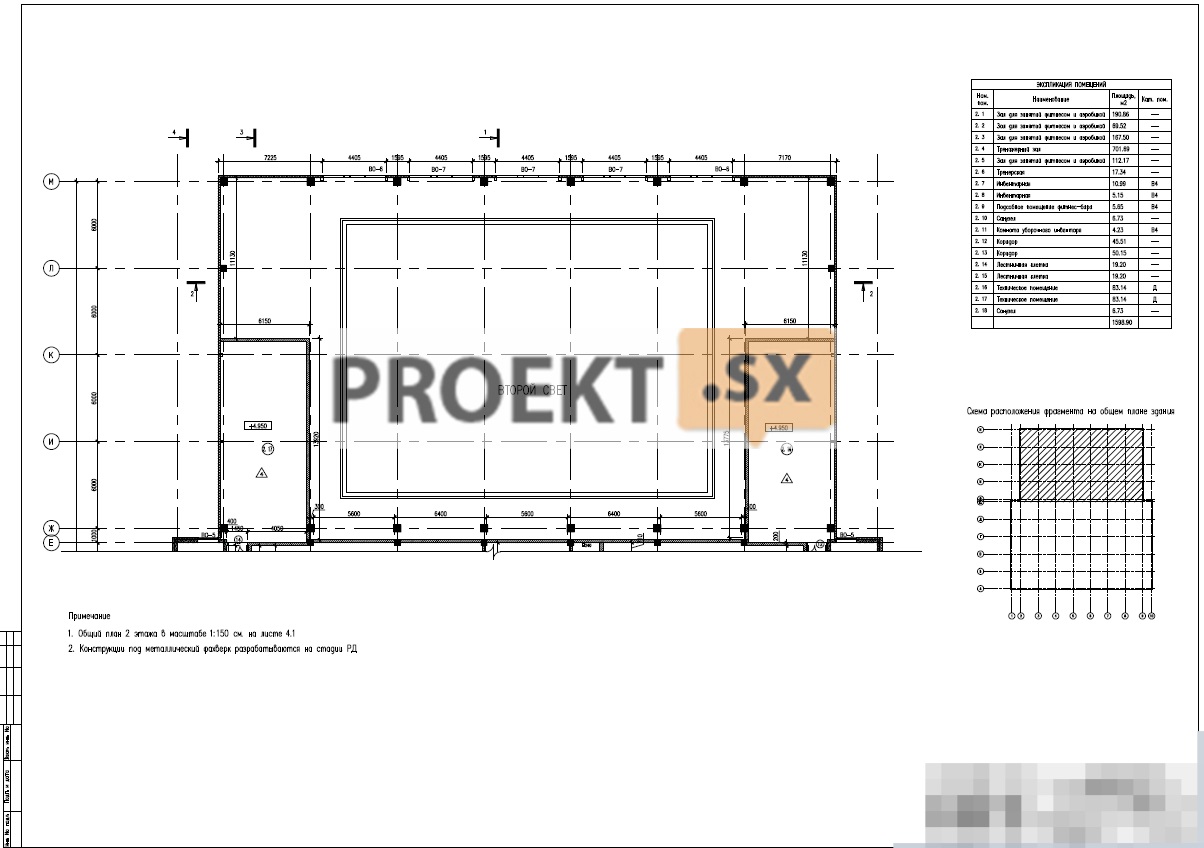

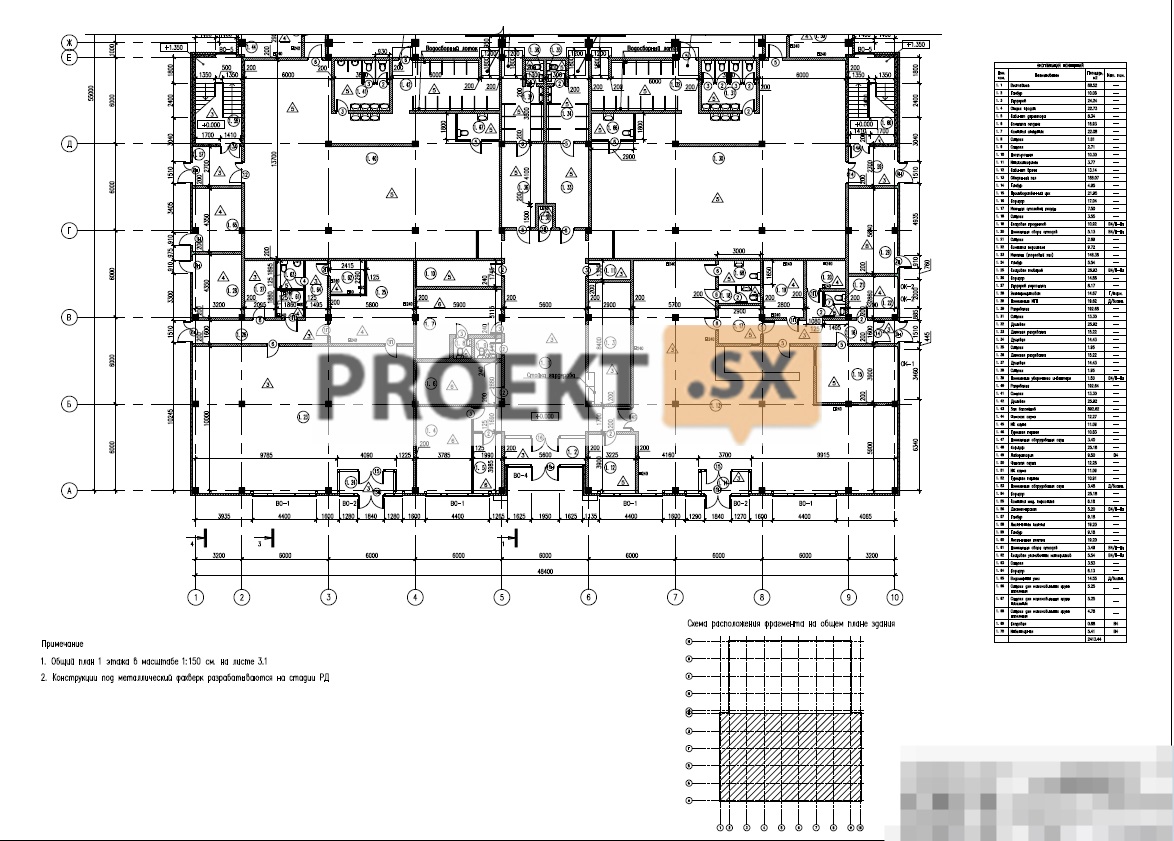

Запроектировано здание многофункционального комплекса. Здание одно-двухэтажное, с подвалом под частью здания. Здание имеет Т-образную в плане форму с максимальными размерами в осях 48,40 х 55,00 м. Максимальная высота здания от планировочной отметки земли до верха парапета 13,160 м. За относительную отметку 0,000 принята отметка чистого пола 1 этажа здания. В здании запроектированы промтоварный магазин, кафе и физкультурно-оздоровительный комплекс. В подвале на отметке – 2,850 запроектированы помещение для размещения оборудования бассейна, помещение для хранения хим. реагентов. Из подвала запроектирован выход непосредственно наружу через приямок. Промтоварный магазин запроектирован на 1 этаже здания с двумя отдельными входами. В состав магазина входят: торговый зал площадью 148,38 кв. м, подсобные и санитарно-бытовые помещения персонала магазина. Кафе запроектировано на 1 этаже здания с двумя отдельными входами. В состав кафе входят: обеденный зал на 48 посадочных мест, производственные, подсобные и санитарно-бытовые помещения персонала кафе. Помещения физкультурно-оздоровительного комплекса запроектированы на 1 и 2 этажах здания. На 1 этаже запроектированы: вестибюль с постом охраны и диспетчерской, гардероб, зал бассейнов с чашей большого бассейна 25,0 х 18,5 м, (глубиной 1,4-1,8 м), и двумя детскими бассейнами с чашей 8,0 х 4,5 м, (глубиной соответственно 0,735 м и 1,135 м), две раздевальные для взрослых (женская и мужская) и две раздевальные для детей с душевыми и санузлами, два комплекса саун с выходом в зал бассейнов. В зале бассейнов предусмотрены обходные дорожки с выходом через ножную ванну из раздевальных для взрослых и детей и из комплексов саун. Предусмотрен проход из раздевальных для взрослых в лестничные клетки для подъема на 2 этаж. При вестибюле размещены: кабинет директора, кабинет врача, тренажерный зал для инвалидов на креслах-колясках и помещение персонала. Предусмотрен дополнительный вход из вестибюля в обеденный зал кафе. На 2 этаже запроектированы: четыре зала для занятий аэробикой и фитнесом, тренажерный зал, тренерская. Санузлы, помещения уборочного инвентаря и технические помещения предусмотрены на 1 и 2 этажах. Запроектированы две лестничные клетки для подъема на 2 этаж с выходом непосредственно наружу. Наружные стены – трехслойные «сэндвич» - панели толщиной 150 мм. Цоколь облицовывается керамогранитными плитами (до отметки +0,400). Кровля – рулонная. Покрытие - плоское, совмещенное, с организованным внутренним водостоком, водоприемные воронки с электроподогревом. Высота парапета - не менее 0,6 м. Предусмотрены выходы на кровлю по наружным вертикальным металлическим лестницам. Заполнение оконных проемов – металлопластиковые оконные блоки с двухкамерными стеклопакетами. Витражи - алюминиевые профили с двухкамерными стеклопакетами. Предусмотрена отделка помещений в соответствии с их функциональным назначением помещений. В проектной документации предусмотрены меры по предотвращению криминальных проявлений, в том числе в вестибюле на 1 этаже предусмотрена диспетчерская с постом охраны для контроля доступа. Обеспечена доступность 1 этажа здания многофункционального комплекса для инвалидов, включая помещения физкультурно-оздоровительного комплекса (две раздевальные для взрослых (женская и мужская) с универсальными санузлами и душевыми, два комплекса саун, бассейн, отдельный тренажерный зал для инвалидов на креслах-колясках), торговый зал магазина, обеденный зал кафе и санузел для посетителей. Доступ на площадки входов предусмотрен с уровня земли.

Конструктивные и объемно-планировочные решения

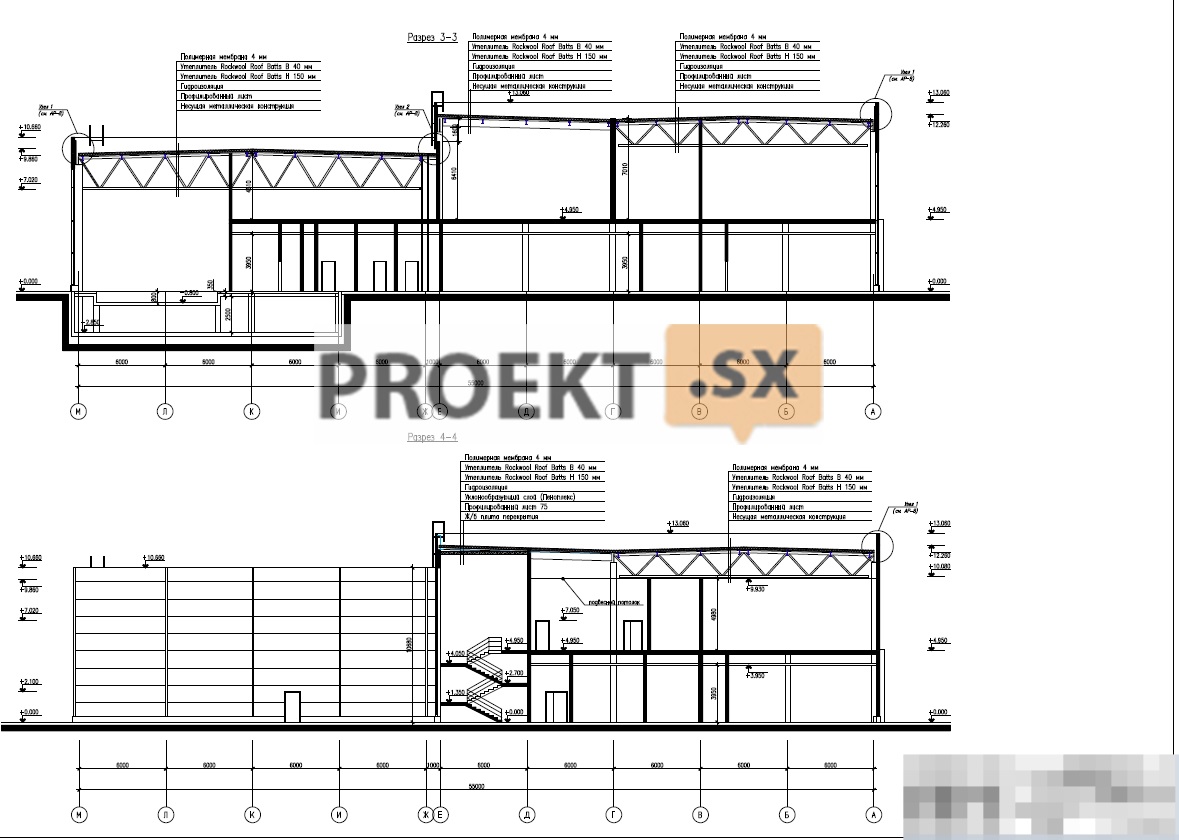

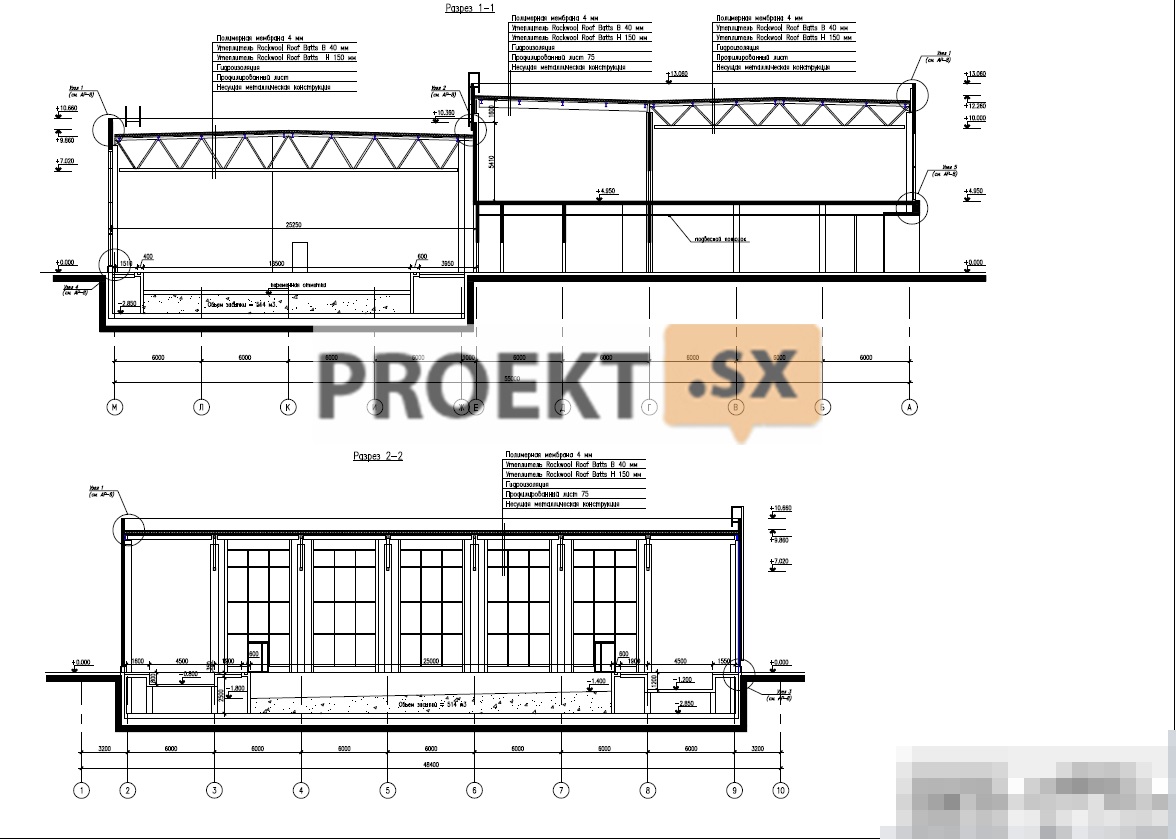

Здание запроектировано из двух блоков, разделённых осадочным швом. Конструктивная схема здания в осях «А-Е» – каркасно-стеновая. Каркас здания в осях «А-Е» в поперечном направлении - двухпролётный, двухэтажный. Здание в осях «А-Е» без подвала. Наружные стены здания в осях «А-Е» - сэндвич панели «Петропанель» толщиной 150 мм горизонтальной навески с креплением к стальному фахверку. Наружные стены цоколя - из монолитного железобетона, толщиной 250 мм, с наружным утеплением слоем пеноплекса толщиной 100 мм и отделкой штукатурным слоем с окраской. Бетон В25, W6, F100, арматура А400. Стены лестниц - из монолитного железобетона толщиной 200 мм. Бетон В25, арматура А400, А240. Колонны – из монолитного железобетона сечением 400х400 мм с максимальным шагом 18х6 м. Оголовки колон - сварные конструкции из листовой стали с жёстким болтовым креплением к железобетонным колоннам. Бетон В25, арматура А400, А240. Колонны фахверка – из гнутых замкнутых сварных профилей 180 х 6 мм с шагом 6,0 м, с жёстким креплением к фундаментам и железобетонным колоннам. Перекрытие – плита из монолитного железобетона толщиной 200 мм, по периметру наружных стен – с обвязочными балками сечением 400 х 400 мм. Бетон В25, арматура А400, А240. Покрытие - из профилированного настила Н75-750-0,8 с опиранием на прогоны покрытия. Прогоны покрытия - из стальных прокатных двутавров 20Б1-18Б1, с максимальным шагом 3 м, с шарнирным креплением к главным балкам, фермам и колоннам фахверка. Фермы покрытия - пролётом 18 м, с шарнирным опиранием верхними поясами на стальные оголовки железобетонных колонн и подвижным креплением нижних поясов к колоннам. Фермы – двухскатные, трапециевидной формы, из гнутых замкнутых сварных профилей. Балки покрытия – из стальных прокатных двутавров 50Б1, пролётом 12 м, с шарнирным креплением к стальным оголовкам железобетонных колонн. Сталь С245. Горизонтальные связи жёсткости покрытия - из гнутых замкнутых сварных профилей. Все монтажные узлы покрытия – болтовые. Элементы внутренних лестниц – из монолитного железобетона. Пространственная жёсткость и устойчивость здания в осях «А-Е» обеспечивается жёстким сопряжением железобетонных конструкций остова и совместной работой колонн и стен лестничных клеток, объединённых диском железобетонного перекрытия. Конструктивная схема здания в осях «Ж-М» - каркасная. Каркас в поперечном направлении - однопролётный одноэтажный. Здание в осях «Ж-М» - с подземным этажом. Наружные стены – витражное остекление и сэндвич панели «Петропанель» толщиной 150 мм горизонтальной навески с креплением к стальному фахверку. Наружные стены подвала и цоколя – из монолитного железобетона толщиной 250 мм с наружным утеплением слоем пеноплекса толщиной 50 мм и отделкой штукатурным слоем с окраской. Бетон В25, W6, F100, арматура А400. Перекрытие над подвалом – плита из монолитного железобетона толщиной 200 мм. Консольные участки плиты в зоне примыкания к стенам – с вутом. Бетон В25, арматура А400, А240. Участки встроенного перекрытия на отм.+4,950 – плиты из монолитного железобетона толщиной 200 мм по балкам сечением 400 х 400 мм. Колонны – из монолитного железобетона сечением 400 х 400 мм, с максимальным шагом 24 х 6 м, по оси «Ж» по оси «М» - сечением 500 х 500 мм, с шагом 6 м. Оголовки колон – сварные конструкции из листовой стали с жёстким болтовым креплением к железобетонным колоннам. Бетон В25, арматура А400, А240. Колонны фахверка – из гнутых замкнутых сварных профилей 180 х 6 мм с шагом 6,0 м, с жёстким креплением к фундаментам. Покрытие - из профилированного настила Н75-750-0,8 с опиранием на прогоны покрытия. Прогоны покрытия - из стальных прокатных двутавров 30Б1-18Б1, с максимальным шагом 3 м, с шарнирным креплением к фермам и колоннам фахверка. Сталь С245. Фермы покрытия – пролётом 24 м, с шарнирным опиранием верхними поясами на стальные оголовки железобетонных колонн и подвижным креплением нижних поясов к колоннам. Фермы – двухскатные, трапециевидной формы, из гнутых замкнутых сварных профилей. Сталь С245. Горизонтальные связи жёсткости покрытия - из гнутых замкнутых сварных профилей. Сталь С245. Все монтажные узлы покрытия – болтовые. Чаша большого бассейна – из монолитного железобетона с опиранием стенок на силовую плиту пола подвала. Стенки бассейна в верхней зоне - с переливными желобами. Плита пола бассейна запроектирована по слою песка толщиной более 1 м, без жёсткого крепления плиты пола к стенкам бассейна. Бетон В25, арматура А400, А240. Чаши малых бассейнов - из монолитного железобетона с опиранием плиты днища на колонны. Плита днища – толщиной 200 мм, по периметру - с жёстким опирание м на балки сечением 500х600(h) мм. Стенки бассейна - толщиной 200 мм. Бетон В25, арматура А400, А240. Чаши бассейнов отрезаны от плиты перекрытия деформационными швами с устройством в швах гидрошпонок. Пространственная жёсткость и устойчивость здания в осях «Ж-М» обеспечивается коробчатой конструкцией подвала, жёстким сопряжением колонн с конструкциями подвала, жёсткостью колонн, объединённых дисками встроенных перекрытий. Расчёты конструкций здания выполнены на сертифицированном программном комплексе о программе «SCAD» v.11.5, «Fundation» в конечно-элементной модели. Уровень ответственности здания – второй (нормальный). Расчётный срок службы здания принят не менее 50 лет. За отметку 0,000 принята отметка пола первого этажа, соответствующая абсолютной отметке 7.65. Фундаменты разработаны в соответствии с результатами инженерно-геологических изысканий. Фундаменты – свайные. Сваи – буронабивные, выполняемые с поверхности земли по шнековой технологии «CFA» с частичной выемкой грунта, диаметром 450 мм, длиной от 6,15 до 11,75 м от низа ростверков. Сваи - из бетона В25, W6, F150 с армированием на всю длину арматурой А400 и А240. Абсолютная отметка низа свай принята в соответствии с залеганием кровли несущего слоя грунта - минус 2.15, минус 2.60, минус 4.95. По результатам испытаний грунтов сваей, расчётная нагрузка на сваи принята 55 тс. Основание свай - супеси пылеватые пластичные (ИГЭ6) с е = 0,55, Е = 10 МПа, φII = 16°, IL = - 0,44, пески пылеватые средней плотности (ИГЭ7) с е = 0,65, Е = 18 МПа, φII = 30°, пески пылеватые плотные (ИГЭ7.1) с е = 0,50, Е = 34 МПа, φII = 35°, супеси пылеватые пластичные (ИГЭ8) с е = 0,475, Е = 10 МПа, φII = 18°, IL = - 0,33. Ростверки - ленточные и кустовые толщиной 800 мм. Абсолютная отметка низа ростверков 6.00 и минус 0.85. Бетон В25, W6, F100, арматура А400. Силовая плита пола: в осях «А-Е» – толщиной 200 мм, в осях «Ж-М» – толщиной 300 мм. Бетон В25, W6, F100, арматура А400. Для исключения промерзания фундаменты и конструкция отмостки по периметру здания утепляются слоем пеноплекса толщиной 50 мм. Подготовка под ростверками - из слоя монолитного бетона В10 толщиной 100 мм по слою щебня толщиной 200 мм. Подготовка под силовую плиту пола - из слоя песка средней крупности толщиной 200 мм. Максимальный уровень грунтовых вод типа «верховодка» возможен у поверхности земли. Грунтовые воды слабоагрессивны по содержанию агрессивной углекислоты по отношению к бетону нормальной проницаемости. Защита здания от грунтовых вод и сырости: коробчатая конструкция подвала из бетона W6, бетонные поверхности, соприкасающиеся с грунтом – с обмазкой битумом, замкнутый контур гидроизоляционного слоя из мембраны «Тефонд плюс». Ожидаемая расчётная осадка здания 2,65 см, относительная разность осадок 0,0016, перемещение верха здания 1,8 см, что находится в допустимых пределах.
