Проект центра тенниса

Базовая цена с НДС
Цена со скидкой
Цена $1,140.00
Скидка
Цена $1,140.00
Индекс: 33.198.236
Документация: Проектная документация без смет и результаты инженерных изысканий
Разделы: Все разделы
Объем данных: 260 МБ
Формат файлов: редактируемые форматы
Экспертное заключение: положительное

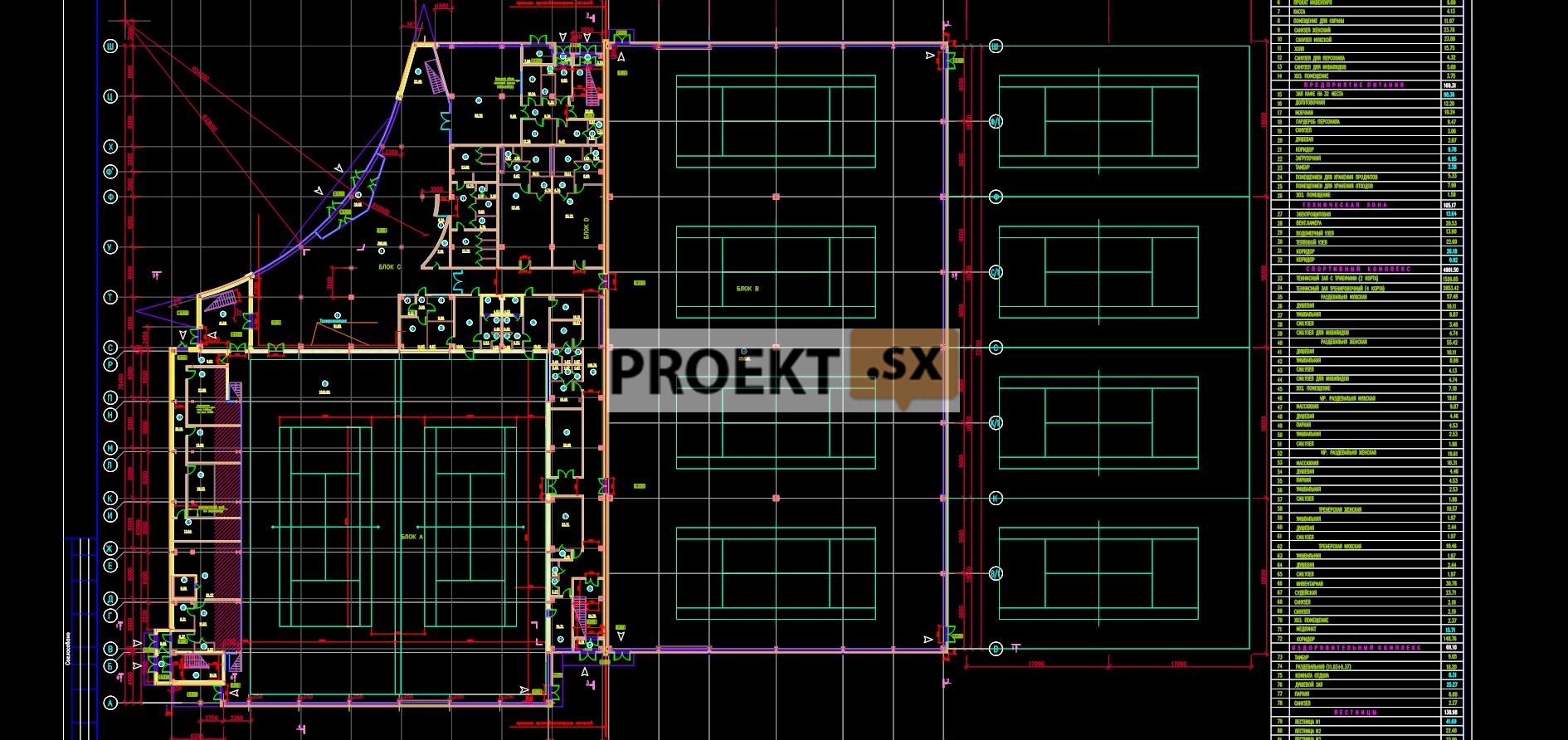

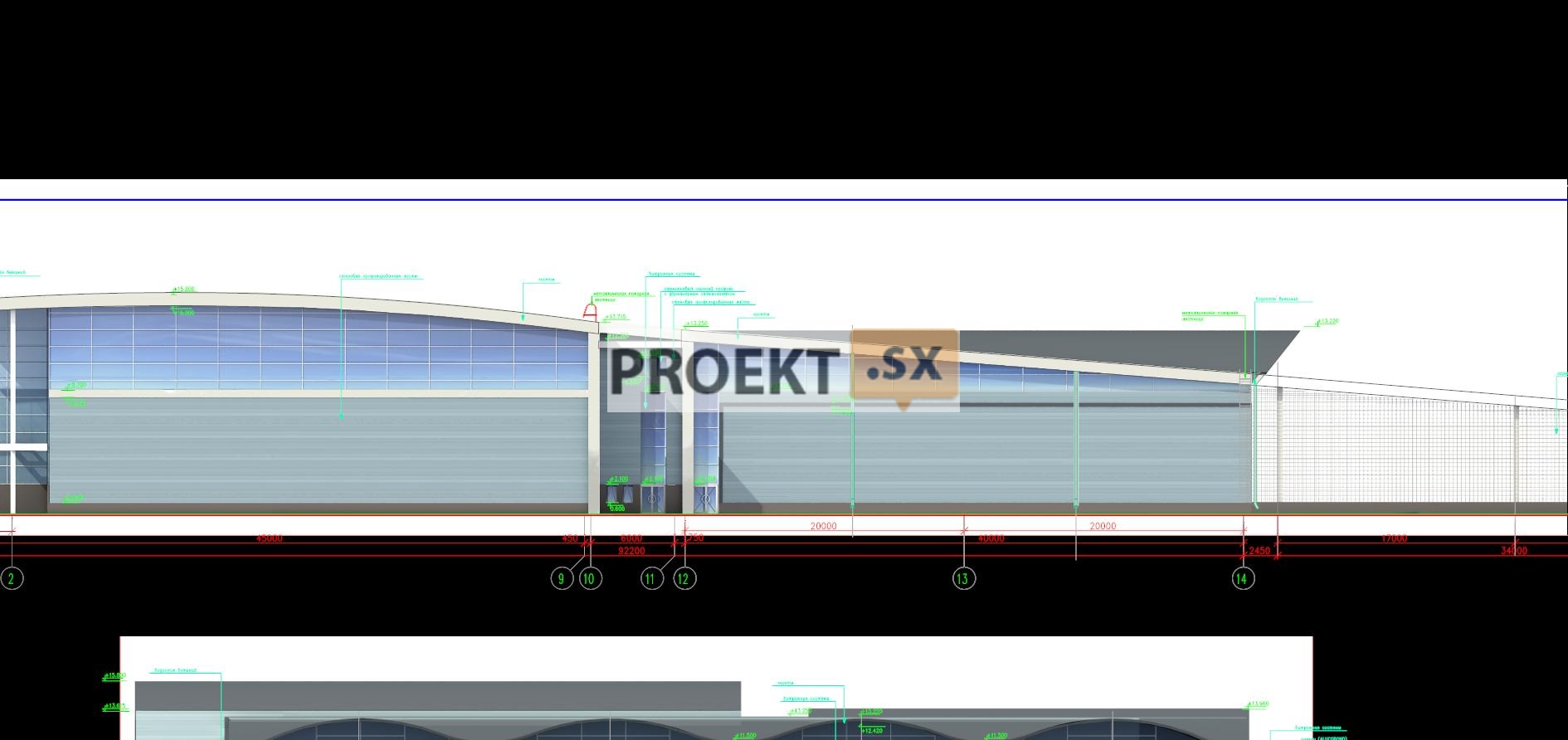

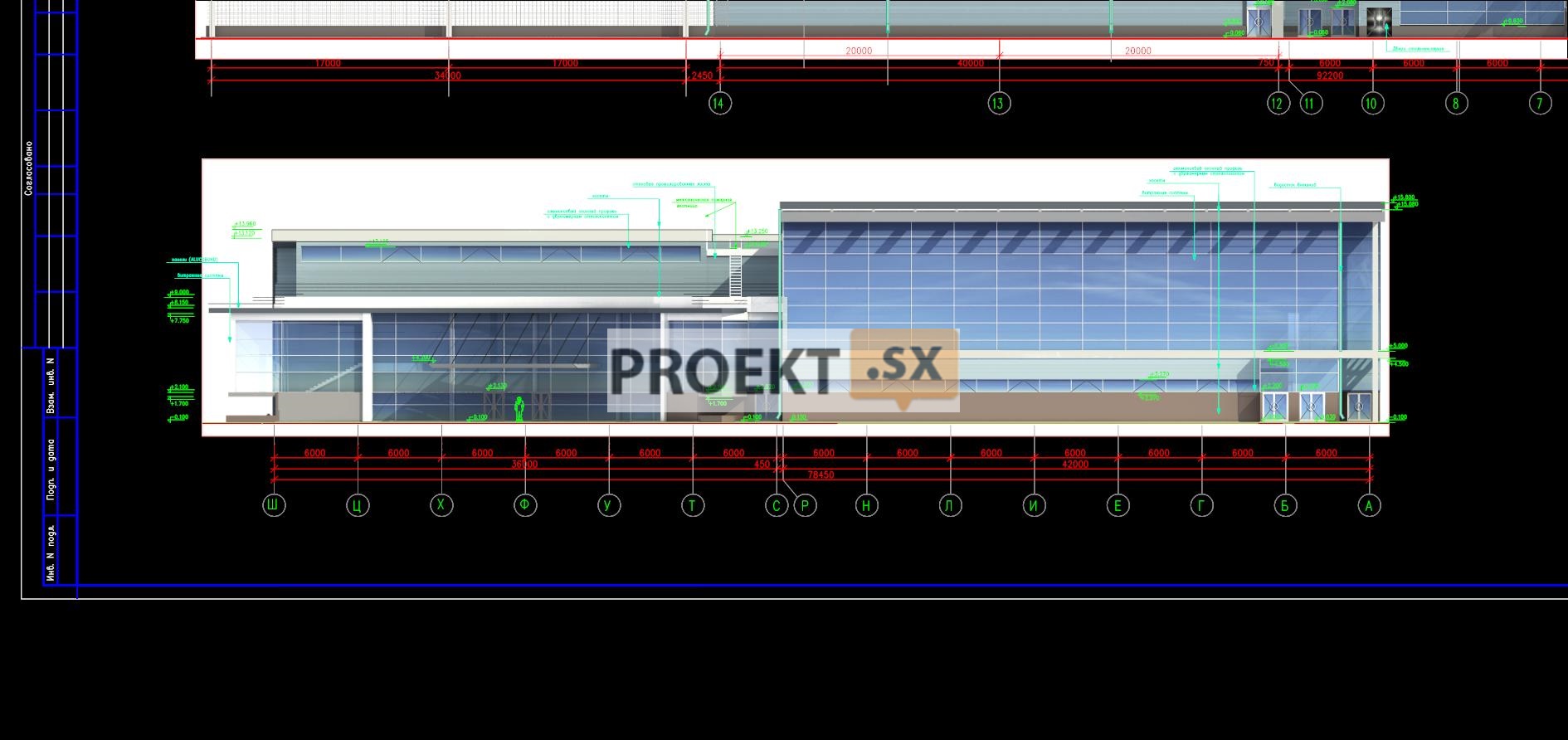

Центр тенниса. Крытые теннисные корты.
Краткие технико-экономические показатели:
Площадь застройки − 6 650м²
Этажность -2
Общая площадь – 8554,40 м²
Строительный объем – 82 705 м³

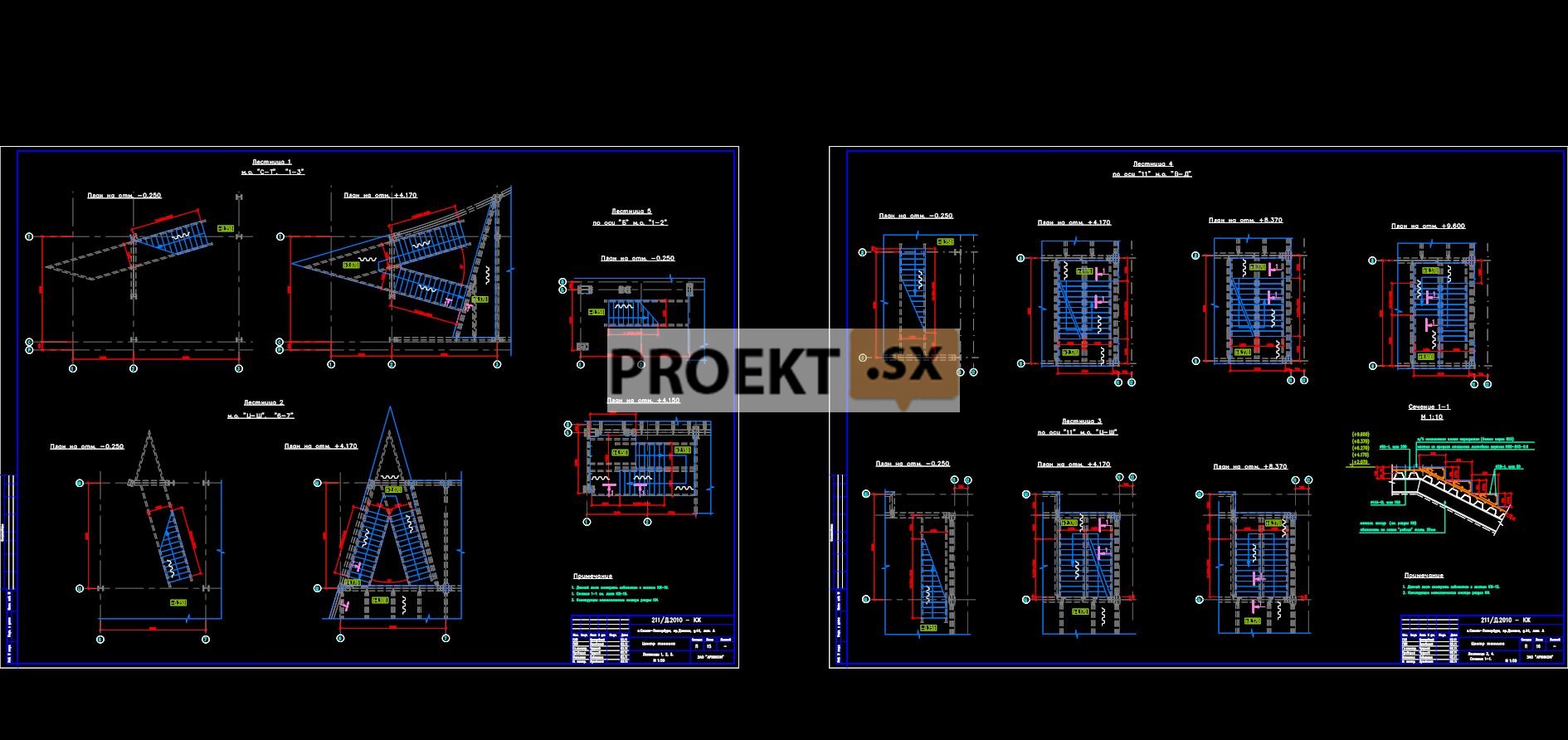

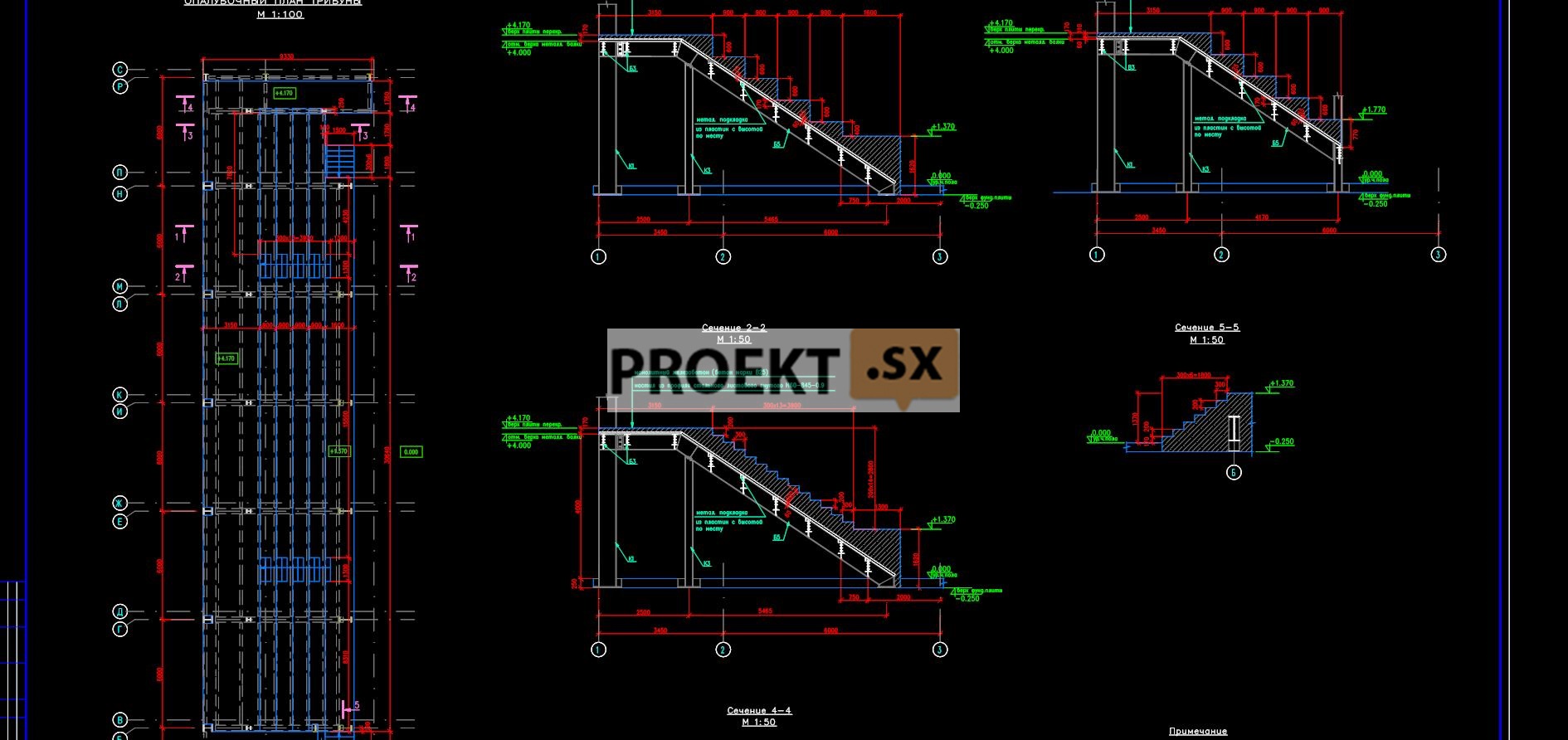

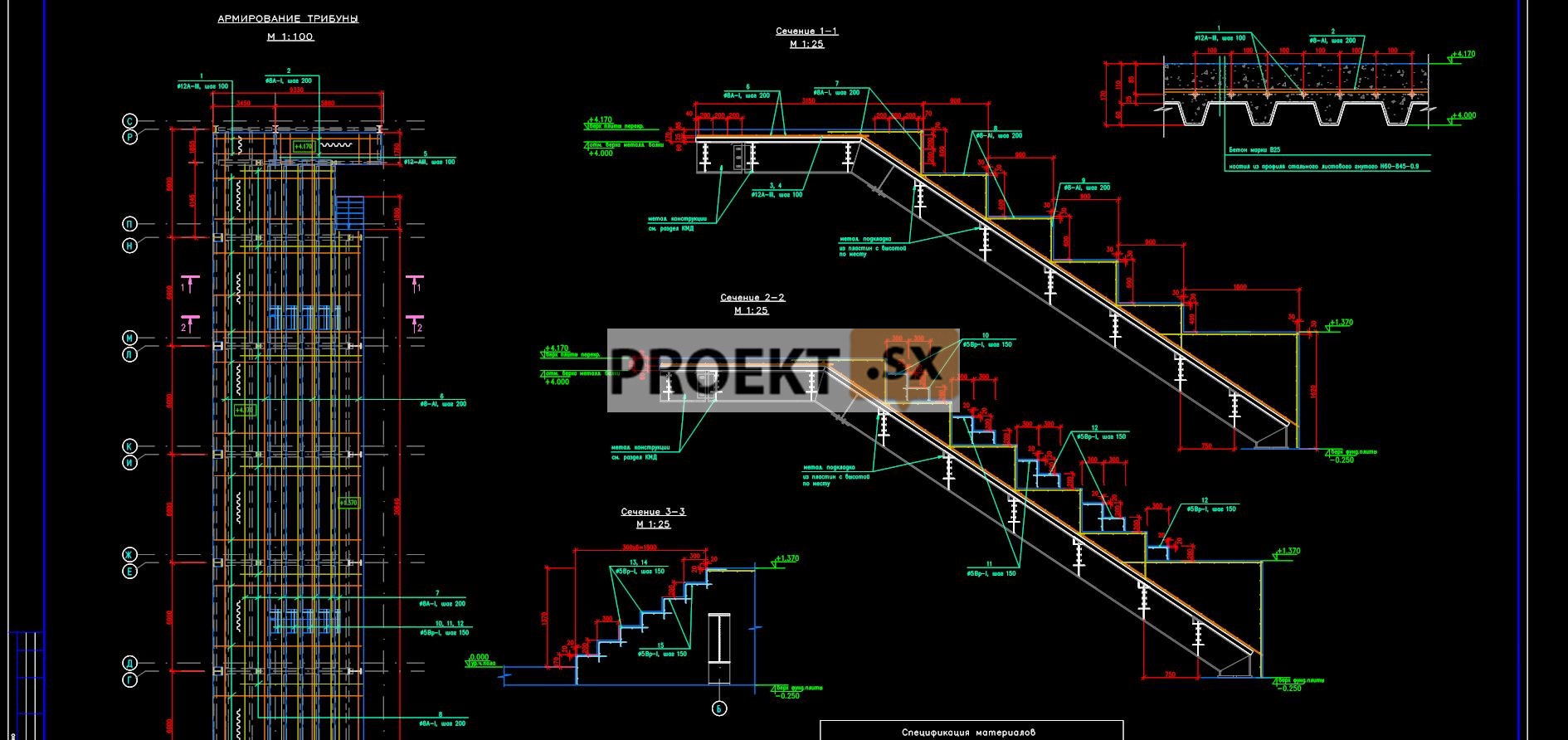

Здание теннисного центра состоит из трёх основных компоновочных элементов: зал для проведения соревнований на два корта с покрытием «MONDO», оборудованный стационарной трибуной на 295 зрительских мест; зал для проведения учебно-тренировочных занятий на четырёх кортах с покрытием «MONDO»; двухэтажная часть здания, включающая в себя вестибюльно-рекреационную группу помещений на первом этаже с гардеробом и санузлами для посетителей, кафе на 32 посадочных места с помещениями для приготовления, раздевальни с душевыми и санузлами, в том числе раздевальни повышенной комфортности, оборудованные саунами и массажными, тренерские (2 шт.), судейская, инвентарная, медицинский пункт. На втором этаже размещены тренажерный зал, зал ОФП со своими раздевальнями, группа административных помещений, медицинские помещения. В подтрибунном пространстве предлагается разместить технологические помещения здания и комплекс сауны. Здание выполняется на основе металлического каркаса, с устройством железобетонных перекрытий в двухэтажной части, без подвала. Покрытие над залами кортов выполняется из профнастила по металлическим фермам.  Здание центра тенниса состоит из четырех блоков А,В,С,D и имеет общие размеры в плане 78, 45х92, 20 м, В том числе: Блок А В в осях «1-9»/ А-Р, 45, 0х42, 0х12,0 м. Однопролетное, длина пролета – 45, 0м. Шаг колонн - 6, 0; 3,0 м. Высота здания до низа несущих конструкций +12, 0 м. Отметка верха несущих конструкций покрытия (кровля). Переменная- между осями «1-9» от +13,15 до +14,70 м. Максимальная отметка верха несущих конструкций +15,20м. по оси «4». Блок в В осях «12-14»/ «В-Ш» 40, 0х72, 0х8,0 м. Двухпролетное, длина пролета – 20, 0м. Шаг колонн - 18 м. Шаг дугообразных балок – 2м. Высота здания до низа несущих конструкций +0,8м. Отметка верха несущих конструкций покрытия (кровля) Переменная – по осям «В» и «Ш» от 9,50 до + 12,62м. По осям «К», «С» и «Ф» от +11,00 до 12,62 м. Блок С в осях «2-10»/ «С-Ш» 36, 0х42, 0х7, 8м. Перекрытия и трибуны из монолитного железобетона, используется Многопролетное, двухэтажное. Шаг колонн – 6 м., шаг колонн между осями «8-10»/ «У-Ф» -9 м. Высота этажа – 4,2м. Высота здания до низа несущих конструкций + 7,8м. Блок D в осях «10-11»/ «В-Ш» 6, 0х72, 0х11, 4м. Многопролетное, двух и трехэтажное. Шаг колонн -6м; 9 м. Высота этажей 4,2м. Высота здания до низа несущих конструкций + 11,4м.

Характеристика конструктивных решений.

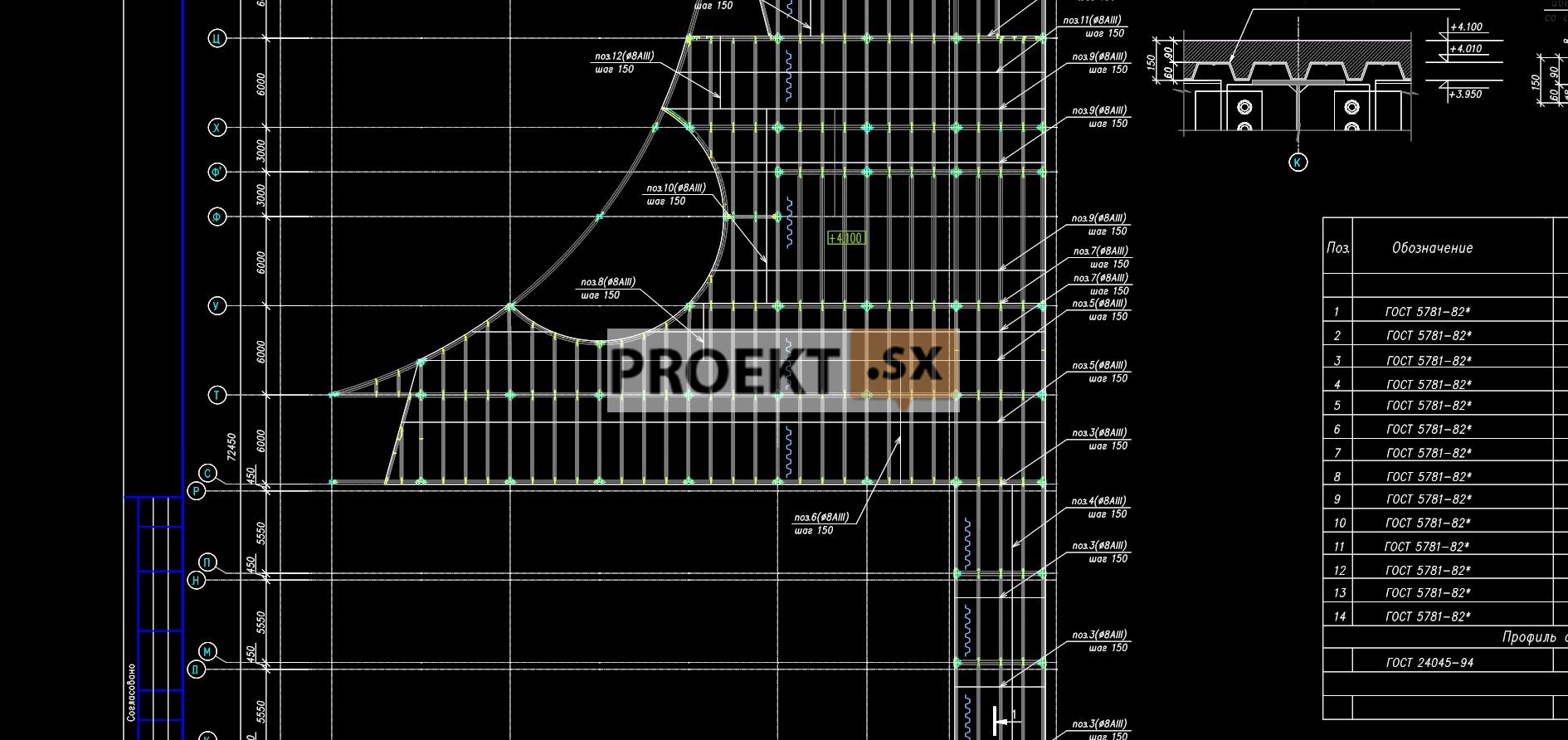

Конструктивные решения металлоконструкций приняты в увязке с архитектурно – строительными и объемно – планировочными решениями. Каркас здания решен в виде ряда остальных одно и многопролетных рам, состоящих из колонн, ригелей и балок постоянного сечения. Прогоны покрытия изготовлены из гнутых оцинкованных профилей или из прокатных профилей. Вертикальные связи по колоннам запроектированы из труб. Горизонтальные крестовые связи покрытий запроектированы из труб и прутка ф=24мм, устанавливаемые с предварительным натяжением 3т. Соединение колонн с фундаментами колонн – жесткое. Рама здания блока А состоит из колонн и ригелей в виде сварных двутавров постоянного сечения. Узлы соединения ригелей между собой выполнены в виде фланцевых соединений на высокопрочных болтах. Соединение колонн с фундаментами жесткое, ригелей с колоннами – шарнирное. Неизменяемость конструкций каркаса в поперечном направлении обеспечивается жесткостью колонн и жестким соединением колонн с фундаментами. В продольном направлении неизменяемость обеспечивается связевыми блоками. Рама здания блока В состоит из колонн в виде сварных двутавров постоянного сечения. На колонны опираются подстропильные балки из сварных двутавров постоянного сечения. Узлы соединения подстропильных балок между собой выполнены в виде фланцевых соединений на высокопрочных болтах. Сверху подстропильных балок устанавливаются арки пролетом 18 м. с шагом 2 м. Узлы соединения элементов арок выполнены в виде фланцевых соединений на болтах класса прочности 8.8. Соединение колонн с фундаментами – жесткое, балок с колонами – шарнирное. Неизменяемость конструкций каркаса в поперечном направлении обеспечивается жесткостью колонн и жестким соединением колонн с фундаментами. В продольном направлении неизменяемость обеспечивается жестким соединением строек фахверка с фундаментами и связевыми блоками. Рамы здания блоков С и D состоят из колонн и балок в виде сварных двутавров постоянного сечения. Узлы соединения балок с колоннами выполнены в виде фланцевых соединений на высокопрочных болтах или шарнирные. Соединение колонн с фундаментами – жесткое. Неизменяемость конструкций каркаса в поперечном направлении обеспечивается жесткостью колонн и жестким соединением колонн с фундаментами. В продольном направлении неизменяемость обеспечивается связевыми блоками. Расчет стальных конструкций здания центра тенниса выполнен с учетом данных по нагрузкам, приведенным на листе 4 данного комплекта чертежей КМ. По выполнению строительной системы из легких металлоконструкций, в качестве огнезащиты профнастил со стороны помещения подлежит окраске RAL90003 (пожарная безопасность). Описание конструктивных и технических решений подземной части объекта капитального строительства. Конструктивное решение ниже нулевой отметки решено без подвального помещения. Фундаменты приняты из забивных свай ;сечениями 30х30см и 35х35см; длиной 10м, выполняемые с дневной поверхности. Несущая способность свай принято - 40т. (сеч.35х 35см) и 30,0т (сеч.30 х30 см). Непосредственно под острием сваи залегают суглинки, пылеватые , ленточные, текучепластичные с характеристиками : Е=7МПа; λ=10◦; с =0,08кг/см²; ρ=1,91²/см³. В проекте плана сваи указано условие: до начала массовой бойки сваи произвести испытание сваи статической нагрузкой (номера сваи указаны в плане сваи). По представлении испытаний не исключена корректировка спецификации сваи по номенклатуре. С последующим испытанием контрольной нагрузкой после исполнения свайных полей. Работы по устройству основания производить в соответствии с ТСН 50-302-2004. Силовой пол в осях 1÷9/А÷9 решен с плитой на естественном основании с устройством деформационного шва от ростверков свайных фундаментов. В случае обнаружения насыпных грунтов под силовым полом последнее надлежит изъять с заменой на пески с указанием послойного трамбования (см. проект). Устройство силового пола производится после выполнения свайных ростверков. Конструкции надфундаментной части см. проект строительные системы из легких металлоконструкций.
