Павильон комплекса для стрельбы из лука

Базовая цена с НДС
Цена со скидкой
Цена $795.00
Скидка
Цена $795.00
Индекс: 31.129.237
Документация: Проектная документация без смет и результаты инженерных изысканий
Разделы: Все разделы
Объем данных: 166 МБ
Формат файлов: редактируемые форматы
Экспертное заключение: положительное
Данный комплекс состоит из открытой, огороженной в соответствии с правилами по безопасности, площадки с искусственным покрытием на 8 коридоров для одновременной стрельбы. Размеры площадки в плане 116.5 м на 30.0 м, позволяют проводить занятия в соответствии с международными стандартами, и одноэтажного павильона.
Площадь застройки − 756,39 м2
Этажность -1
Общая площадь- 663,92 м2
Строительный объем – 3120,42 м³

Павильон комплекса для стрельбы из лука

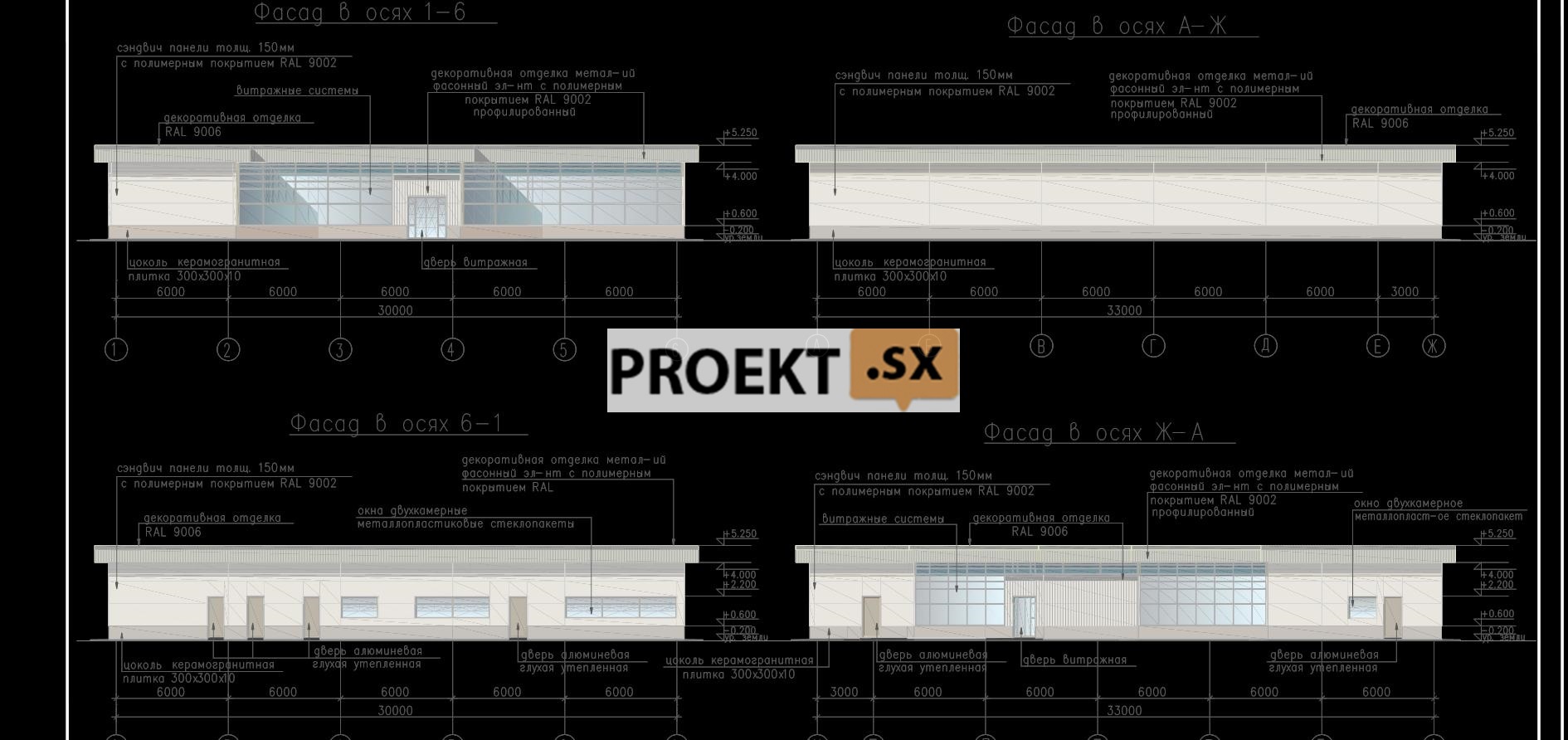

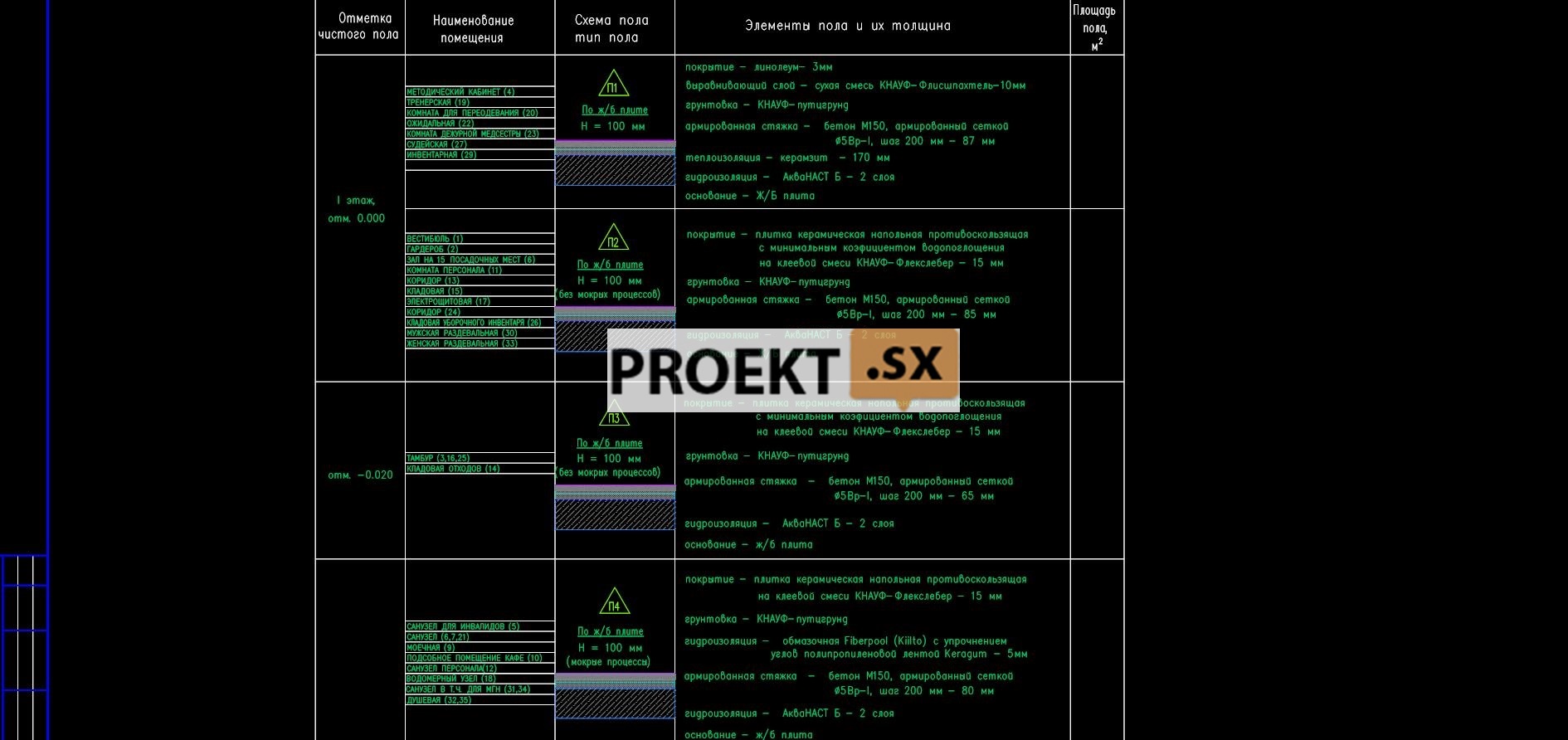

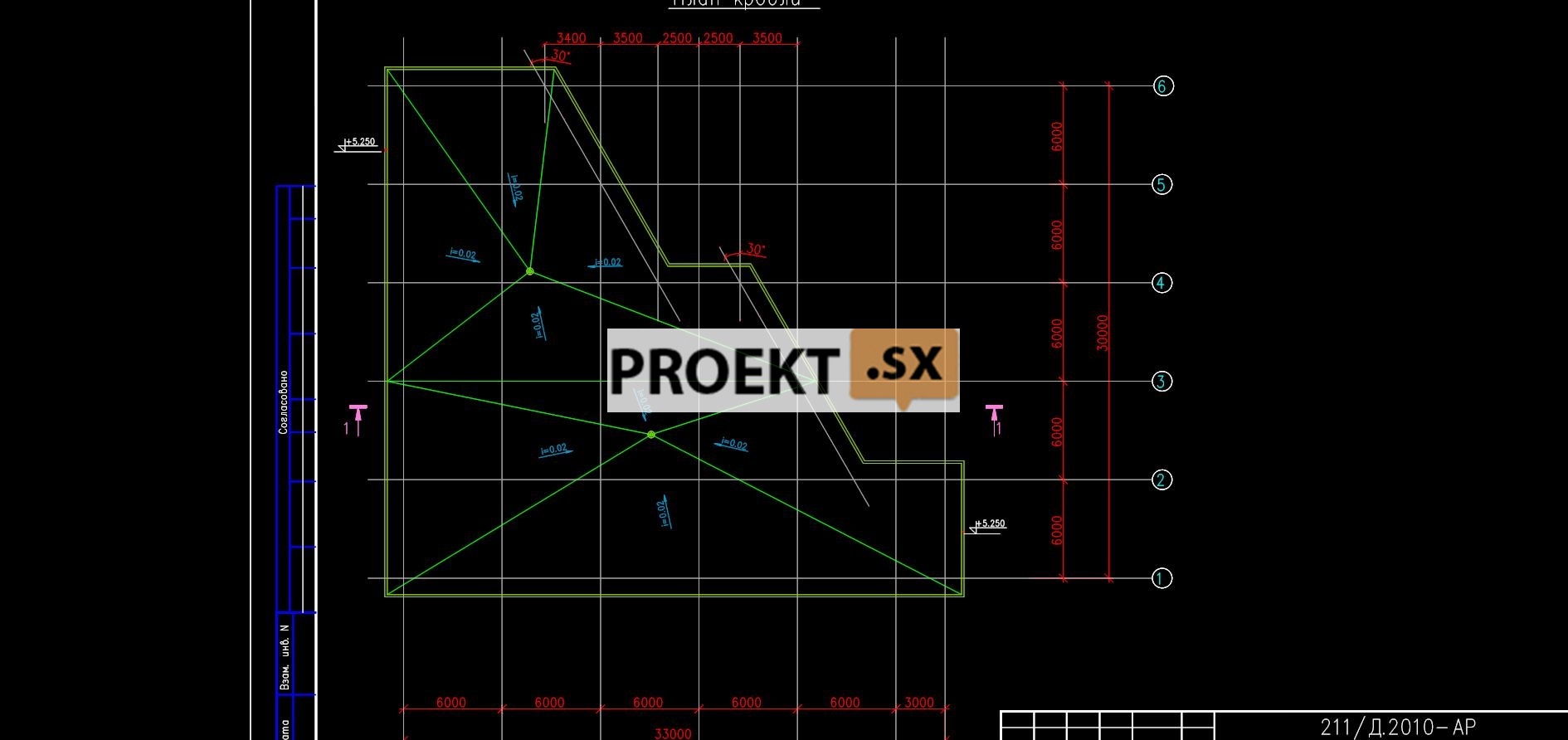

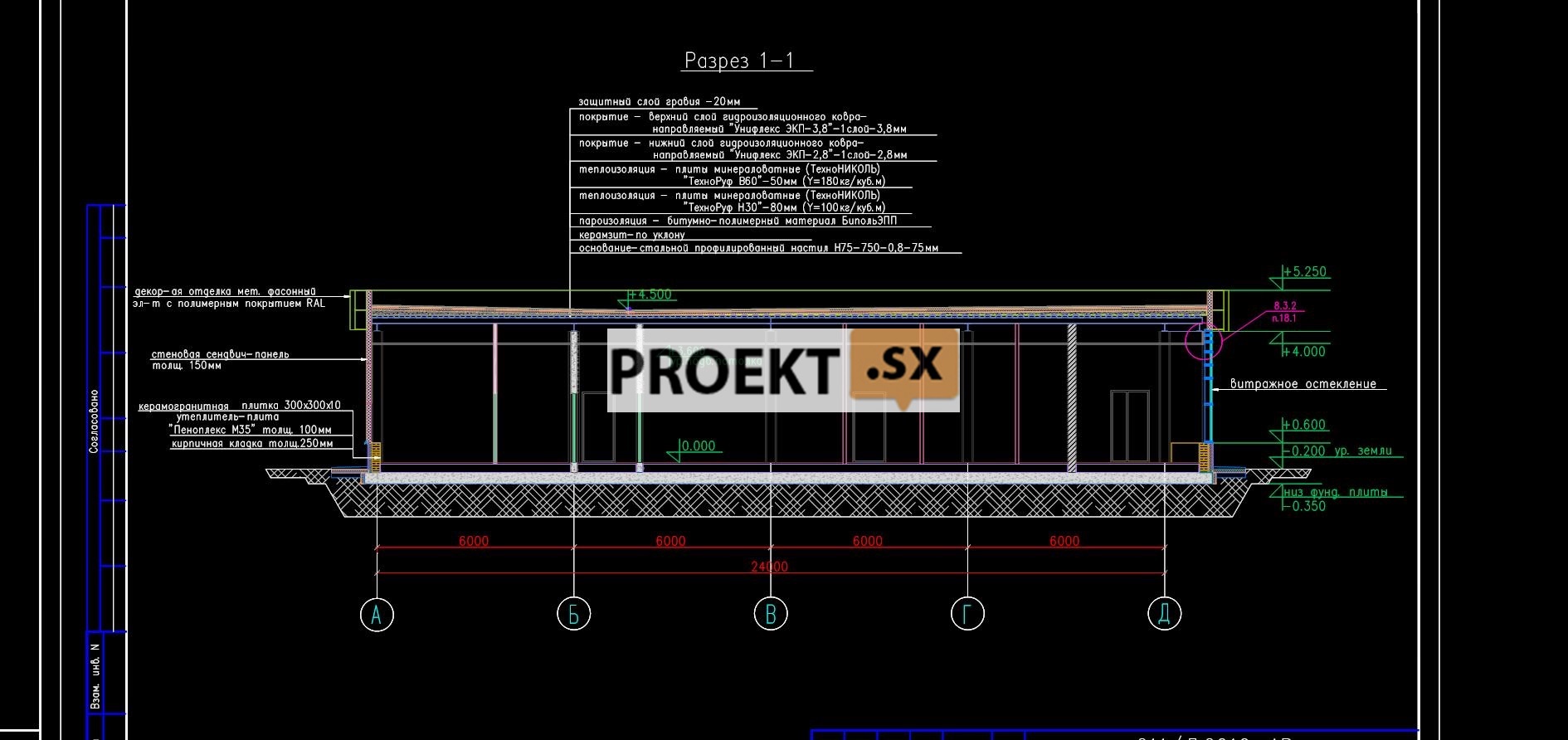

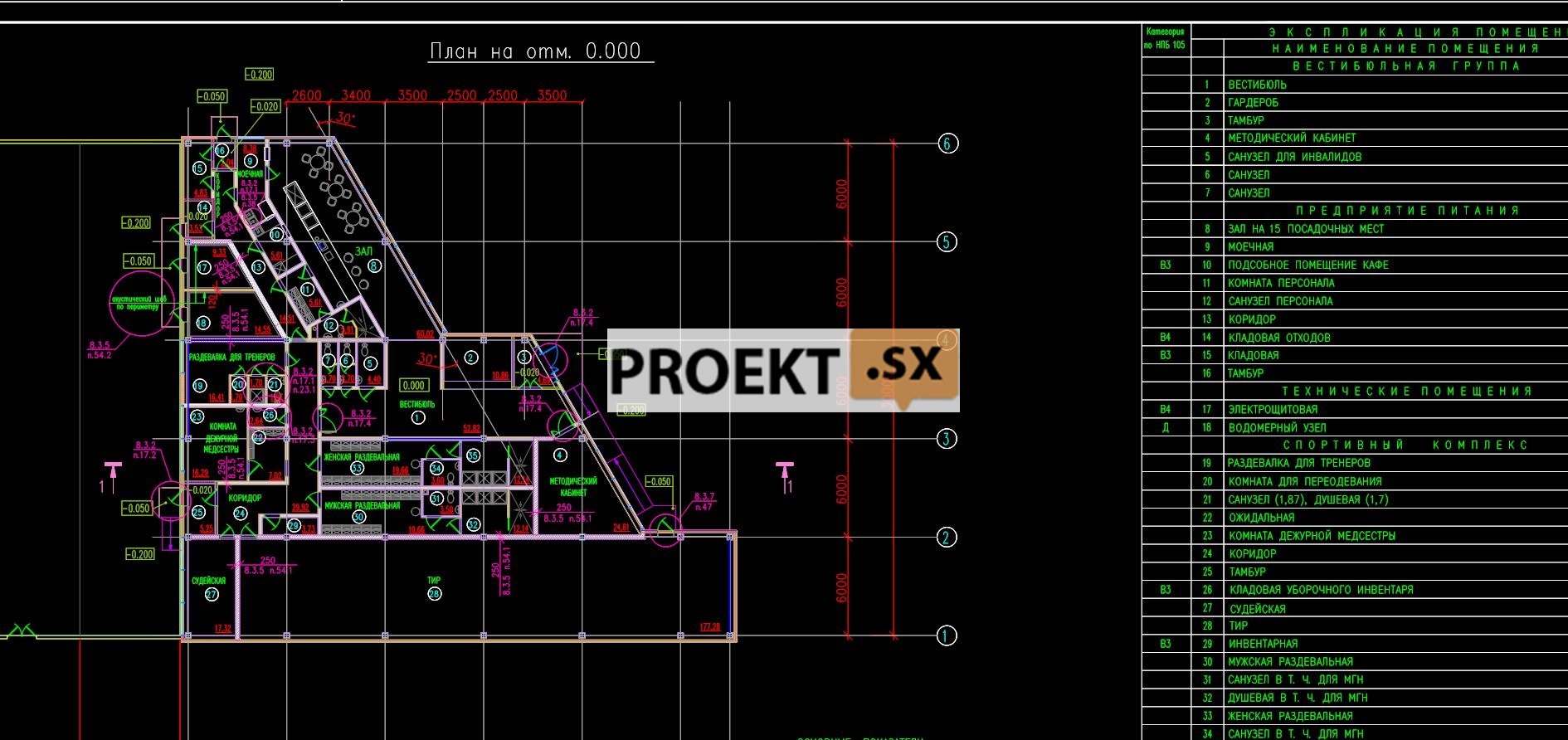

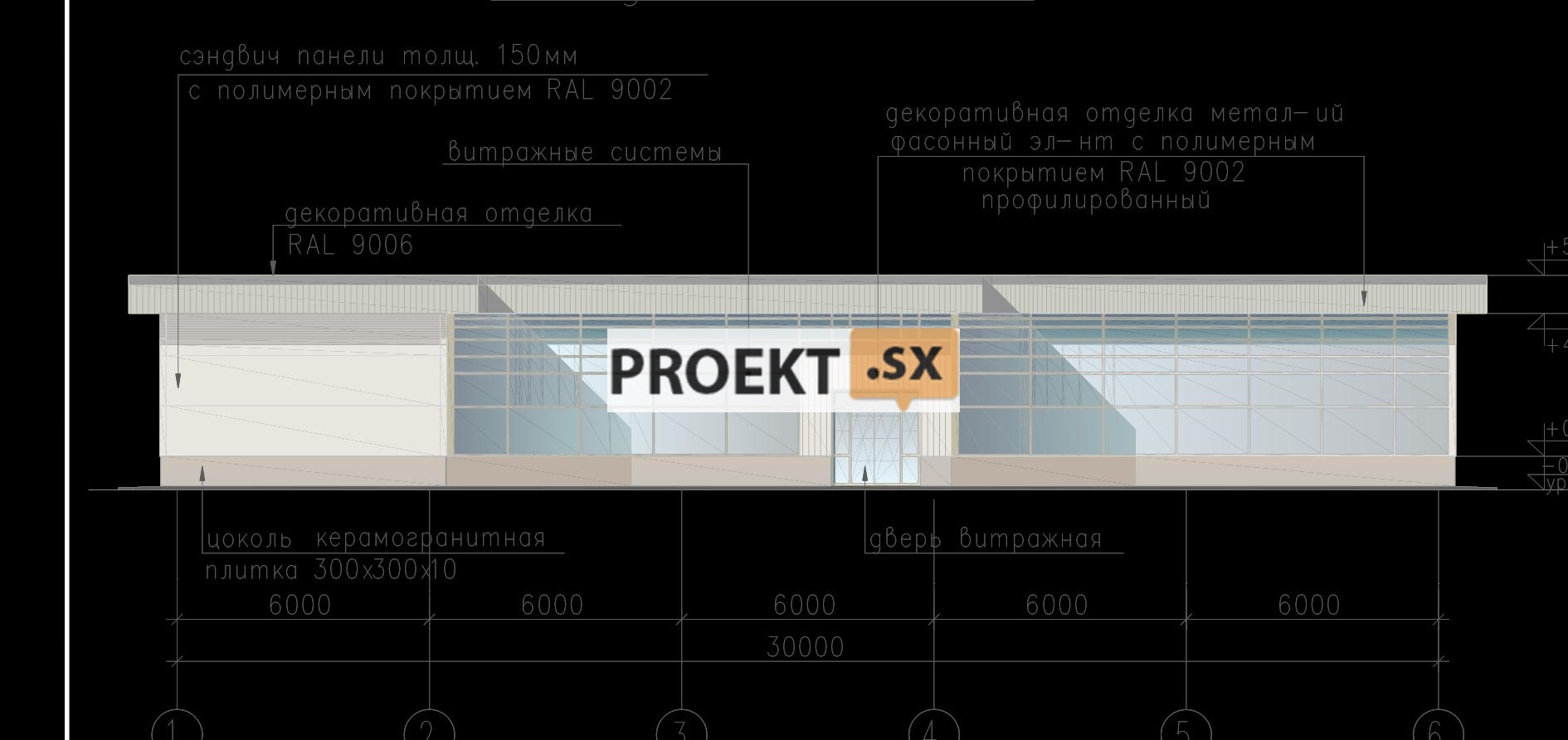

Здание представляет одноэтажный корпус без технического чердака и подвала состоящее из одного композиционного и функционального блока. Максимальная высота здания 5,2 м принятого в плане треугольника. В качестве надземных несущих конструкций применен металлический каркас, с использованием металлических балок конструкций покрытия из металлического профнастила. Пространственная устойчивость объемного каркаса обеспечивается:
- Сварным защемлением стоек посредствам сварных швов через закладные в плитном фундаменте;
- Расположением связей (СВ-1), а также их количеством с совместной работой дисков покрытия из профнастила. Как единого целого обеспечивающего деформативную неизменяемость строения в продольном и поперечном направлении каркаса в целом;
- Сечения стоек и узлы их соединений назначены с учетом нормативных гибкостей в плоскостях главных моментов энерции проектного строения как в целом так и отдельных элементов строения.

Описание конструктивных и технических решений подземной части объекта капитального строительства.

Инженерно-геологические условия участка строительства комплекса для стрельбы из лука по оценки наличия скважин 9431; 9432; 9433 с поверхности (исключая почвенно-растительиый слой) залегают насыпные грунты: пески супеси с обломками кирпичей и гравия, растительные остатки общей мощностью слоя-2,7м. По табл.1-"Нормативные и расчетные значения характеристик грунтов", расчетные сопротивления указанных грунтов определены: R =1.0кгс/см2 (10т/м2). Согласно п. 7.1 Инженерно-геологических условий участка строительства допускается устройство фундаментов на естественном основании. По сжимаемости, грунты залегаемые под насыпными относятся к категории среднесжимаемых(см.п.1.4 Временных технических основании" ВТУ 401-01-388-71). С учетом весовой категории одноэтажного здания, а также прочностных характеристик насыпных грунтов, принимаются фундаменты с устройством на естественном основании (исключая почвенно-растительный слой), при замене грунтов на уплотнённый песок. Конструктивное основание принято из монолитной железобетонной плиты с поверхности, с локальным усилением отдельностоящих столбчатых фундаментов из бута в зоне стоек с глубиной основания не менее 1,5м (т.е. ниже глубины промерзания грунта). Среднегодовой уровень грунтовых вод расположен на глубине 1,2м.
