Проект ДЮСШ

Базовая цена с НДС
Цена со скидкой
Цена $750.00
Скидка
Цена $750.00
Индекс: 55.181.268
Документация: Проектная, рабочая документация включая сметы и результаты инженерных изысканий
Разделы: Все разделы
Объем данных: 653 МБ
Формат файлов: *.pdf
Экспертное заключение: положительное
Детско-юношеская спортивная школа
Технико-экономические характеристики объекта капитального строительства
Площадь участка, га: 2,3353
Площадь застройки, м2: 7858,07
Общая площадь здания, м2: 13462,3
в том числе подвала, м2: 1274,0
Строительный объем здания, м3: 109695,6
Сметная стоимость в базисном уровне цен 2001 г. (без НДС)
Всего:, тыс.руб.: 160029,38
СМР тыс.руб.: 86291,65
Оборудование, тыс.руб.: 48904,06
Прочие затраты, тыс.руб.: 24833,67
в том числе:
ПИР, тыс.руб.: 4877,78
возвратные суммы, тыс.руб.: 224,38
Сметная стоимость в текущем уровне цен января 2012 г. (с НДС)
Всего:, тыс.руб.: 863796,88
СМР, тыс.руб.: 582878,03
Оборудование, тыс.руб.: 151768,87
Прочие затраты, тыс.руб.: 129149,98
в том числе:
ПИР тыс.руб.: 19303,76
НДС тыс.руб.: 129391,82
возвратные суммы, тыс.руб.: 1515,63

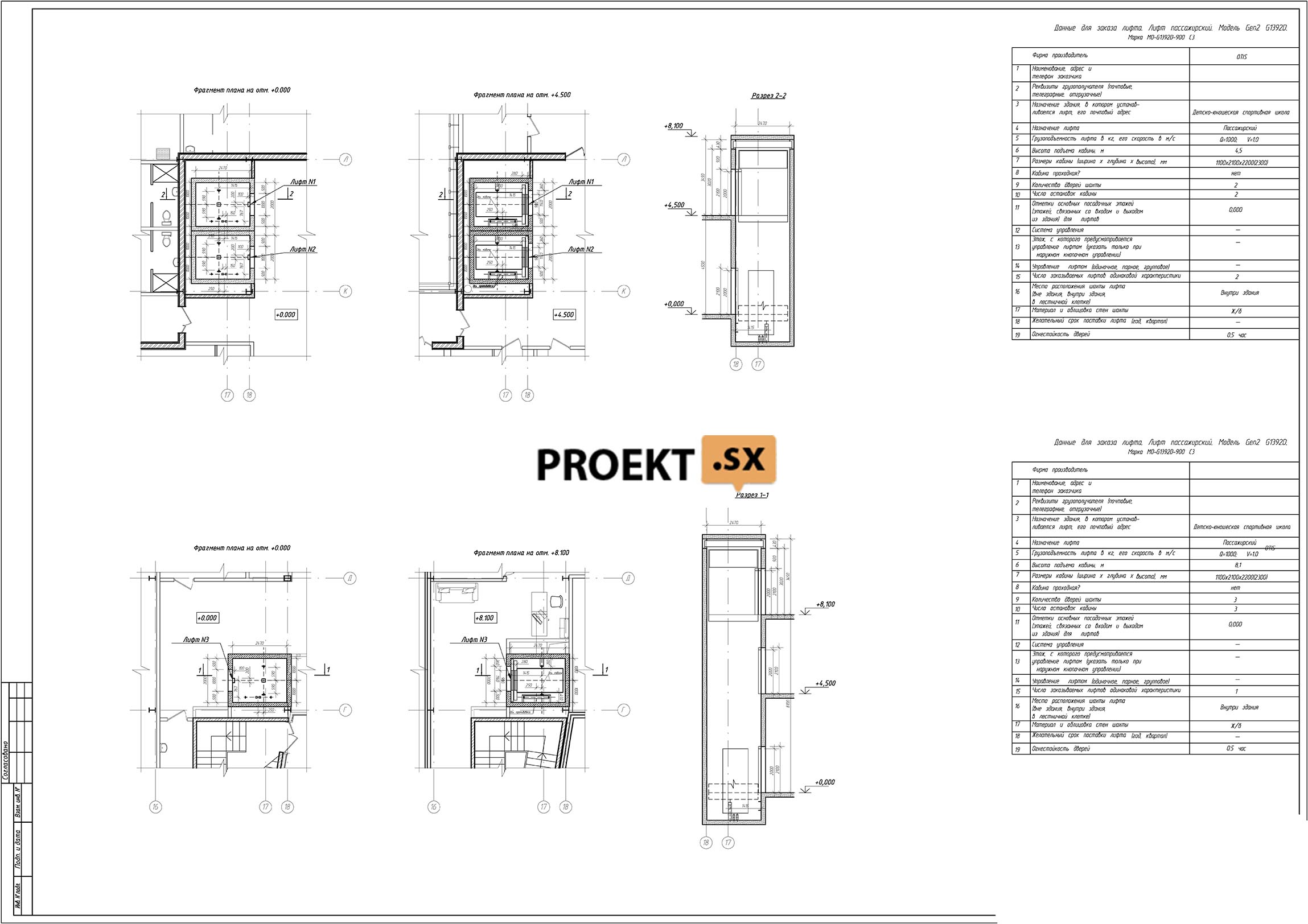

Архитектурные и объемно-планировочные решения

Проектной документацией предусмотрено строительство здания детско-юношеской спортивной школы (ДЮСШ), расположенной на земельном участке внутри нового жилого массива. Здание ДЮСШ – разновысокое, с подвалом под частью здания, без чердака, сложной ломано-криволинейного очертания в плане, с максимальными размерами в крайних осях 105,30 м и 87,00 м. Объемы спортивных залов, ледовой арены и бассейнов объединены двухэтажными и трехэтажными частями здания в единый объем с разной конфигурацией и отметками покрытия; со стороны фасада ледовой арены запроектирована одноэтажная пристройка. Здание запроектировано со следующими блок-зонами: приемно-вестибюльная группа помещений; зона арены с  искусственным льдом; зона бассейнов;  зона спортивных залов; медико-восстановительный центр; вспомогательные помещения, в том числе кафетерий с сопутствующими помещениями; технические помещения для всего объекта. В подвальном этаже запроектированы подсобные и бытовые помещения персонала, технические помещения бассейнов и водоподготовки, инженерные коммуникации. На первом этаже запроектированы: помещения кафетерия, ледовая арена с бытовыми и вспомогательными помещениями, плавательный бассейн на 6 дорожек с бытовыми и вспомогательными помещениям, детский бассейн с бытовыми и вспомогательными помещениями, универсальный спортивный зал с трибунами и с бытовыми и вспомогательными помещениями, административные помещения. На втором этаже запроектированы: трибуны ледовой арены, трибуны бассейна, тренажерный зал, акробатический зал, зал хореографии, бытовые и вспомогательные помещения залов, методические кабинеты, административные помещения. На третьем этаже запроектированы помещения медико-восстановительного центра. На каждом этаже запроектированы помещения общих коммуникаций: лестничные клетки, лифты, уборные, помещения уборочного инвентаря, коридоры, рекреации, холлы. Высота подвального этажа запроектирована 3,00 м. Высота первого этажа - 4,50 м. Высота второго этажа – 3,00 м. Высота помещений третьего этажа – 4,5 м до низа плит покрытия. Высота помещения бассейна на 6 дорожек – переменная, с наименьшей высотой до низа выступающих несущих конструкций покрытия (ферм) - 7,10 м. Высота помещения детского бассейна – 4,30 м до низа плит перекрытия. Высота помещения универсального спортивного зала - переменная, с наименьшей высотой до низа выступающих несущих конструкций покрытия (ферм) 12,50 м. Высота помещения ледовой арены - переменная, с наименьшей высотой до низа выступающих несущих конструкций покрытия (ферм) 9,00 м. Высота помещения зала подготовительных занятий - 7,90 м до низа плит перекрытия. Высота помещения двухсветного тренажерного зала – 12,60 м до низа выступающих несущих элементов покрытия. Высота помещения двухсветных залов хореографии и акробатики - 7,90 м. Высота помещений одноэтажной пристройки к ледовой арене - 4,30 м до низа плит покрытия. Максимальная высота вертикальной плоскости фасада от планировочной отметки земли (минус 0,150 м) до верха парапета здания – 16,09 м. Максимальная высота от планировочной отметки земли (минус 0,150 м) до наивысшей точки здания – 17,68 м. За относительную отметку 0,000 принята отметка чистого пола первого этажа здания. Для сообщения между этажами и эвакуации из здания запроектировано 4 лестничных клетки типа Л1 и 2 лестничные клетки типа Н2 (с подпором воздуха при пожаре). Лестничные клетки имеют выходы на прилегающую к зданию территорию непосредственно или через вестибюль, отделенный от коридоров дверями. Из каждой лестничной клетки предусмотрены выходы на кровлю. Запроектированы металлические пожарные лестницы на перепадах высот крыши и 3 металлические наружные лестницы на кровлю. Из подвального этажа запроектированы выходы, обособленные от общих лестничных клеток здания и ведущие непосредственно наружу. Здание ДЮСШ оборудуется 3 лифтами грузоподъёмностью по 1000 кг. Перегородки – из полнотелого керамического кирпича и каркасные гипсокортонные с заполнением пустот минераловатными плитами. Дверные блоки – металлические, металлопластиковые и деревянные; по ГОСТам и индивидуального изготовления; в противопожарном и обычном исполнении; остекленные и глухие. Оконные блоки – из ПВХ-профиля с двухкамерными или однока-мерными стеклопакетами и с системой микропроветривания. Витражи центральной входной группы и рекреаций – алюминиевая витражная система с заполнением двухкамерными стеклопакетами. Зенитные фонари – алюминиевые профили с заполнением двухкамерными стеклопакетами. Козырьки – кровельный профилированный стальной лист с полимерным покрытием. Покрытие – плоское совмещенное утепленное и двускатное совмещенное утепленное. Кровля – из рулонных материалов, отдельные участки - с защитным слоем из бетонной плитки, кислотоупорной плитки. Водосток - внутренний. Для отделки помещений основного назначения предусмотрена окраска стен и потолков акрилатными красками. В местах установки раковин – панель из керамической плитки. Стены в помещениях с влажным и мокрым и режимом эксплуатации облицовываются керамической плиткой на всю высоту помещения. В отделке помещений вспомогательного, обслуживающего и технического назначения предусмотрена покраска потолков и стен водоэмульсионными красками. Покрытие полов – линолеум ТЗИ, керамический гранит, керамическая плитка, рулонное спортивное покрытие, паркет, ламинат, бетонное. На 1-м этаже в ряде помещений блока бассейна – полы с подогревом. Потолки – водоэмульсионная краска. Подвесные потолки – по типу «Ultima-Армстронг». Подвесной реечный потолок типа: «Lautex». Подвесные акустические потолки – плиты «KNAUF-Акустика». Акустические панели стен – плиты «KNAUF-Акустика». Подшивные потолки - из листов ГКЛ или реечные. Наружная отделка здания включает облицовку керамогранитной плиткой - темно-синего цвета с текстурой поверхности «под дерево». Переплеты окон и витражей – серого цвета. Здание выполнено с одноуровневой высотой цоколя, который облицовывается искусственным камнем. Предусмотрены мероприятия по обеспечению доступности зданий и со-оружений для инвалидов и мало мобильных групп населения. Входы в тамбуры вестибюля запроектированы с планировочной отметки. Над входами предусмотрены козырьки. Глубина входных тамбуров запроектирована не менее 1,80 м, ширина – не менее 2,20 м. Ширина коридора принята не менее 1,80 м. Покрытие на путях движения - твердое, не допускающее скольжения. Двери входные, тамбурные и на путях эвакуации - шириной не менее 0,9 м и оснащаются системой задержки автоматического закрывания. Полотна дверей имеют ударопрочное прозрачное заполнение или защитные решетки, по низу полотна двери – ударопрочную полосу. Дверные проемы не имеют порогов, перепад пола по высоте в проемах входных и тамбурных дверей составляет не более 0,025 м. Участки пола и прозрачные полотна дверей - с контрастной маркировкой. Лифт запроектирован с размерами кабины в плане не менее 1100х2100 и с шириной двери не менее 0,9 м. На каждом этаже предусмотрены санузлы со специально оборудованными кабинами. Санузлы и душевые при бассейнах и спортивных залах запроектированы с учетом потребностей инвалидов. Предусмотрены места для зрителей инвалидов-колясочников. Уклоны пешеходных дорожек и тротуаров не превышают 5% в продольном направлении и 1% - 2% в поперечном направлении. Запроектированы участки тротуаров с пониженным поребриком, высота бортового камня на перепадах высот не превышает 0,04 м. Для личного автотранспорта инвалидов зарезервированы места на открытой автостоянке.

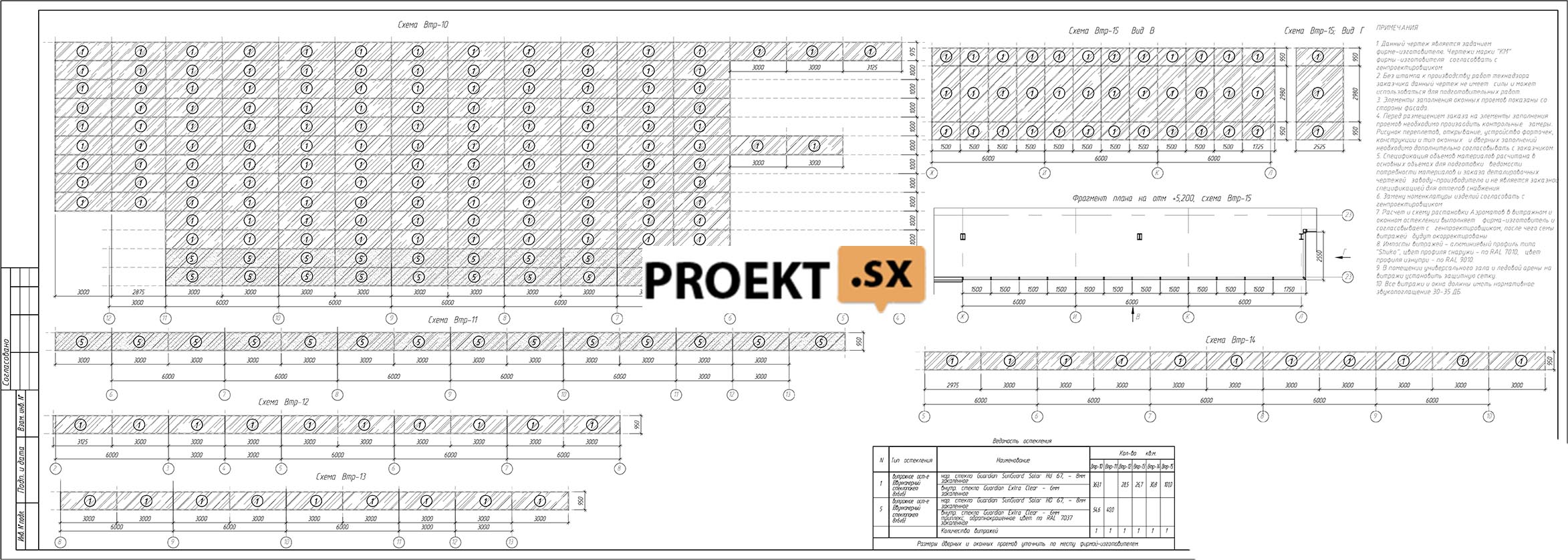

Конструктивные и объемно-планировочные решения

Уровень ответственности здания – II. Здание запроектировано по каркасной рамно-связевой конструктивной схеме в стальных конструкциях, сталь С345, С245, С235. Здание разно-этажное, сложной конфигурации, размером в плане 105,3 х 87,0 м. Несущие рамы одноэтажных залов здания состоят из стальных колонн и ферм пролётом 42,0 и 27,0 м. Опирание ферм на колонны - шарнирное, колонн на фундаменты - жёсткое. Колонны и балки перекрытий запроектированы из стальных прокатных двутавров, основная сетка колонн 6,0 х 6,0 м. Стропильные фермы покрытия одноэтажных залов здания – из труб прямоугольного и квадратного сечения. Покрытие одноэтажных залов – из профилированного настила по стальным прогонам. Покрытие одноэтажной  пристройки – монолитная железобетонная плита. Перекрытия этажерок и подвала – монолитные железобетонные толщиной 100 мм из бетона класса В 20, F 50 по стальным балкам. Для уменьшения влияния температурно-усадочных деформаций железобетонных перекрытий на усилия в элементах каркаса здания в перекрытиях предусмотрено устройство деформационных швов. Стены подвала – монолитные железобетонные толщиной 300, 450 мм из бетона класса В 20, F 100, W6. Наружные стены подвала – с утеплением подземной части пеноплексом, надземной части – минераловатными плитами, с облицовкой натуральным или искусственным камнем. Наружные ненесущие стены – из сэндвич-панелей толщиной 150 мм. Стены лифтовых шахт и части лестничных клеток запроектированы из монолитного железобетона класса В 20, F 50. Лестницы – сборные железобетонные ступени по стальным косоурам. Общая жесткость и устойчивость здания обеспечивается совместной работой рам каркаса, вертикальных связей между колоннами, горизонтальных связей покрытия и жестких дисков монолитных железобетонных перекрытий. Конструкции трибун запроектированы в виде монолитных железобетонных ступеней толщиной 80 ÷ 100 мм из бетона класса В20 по каркасу из стальных прокатных профилей. Конструкции бассейнов - монолитные железобетонные чаши из бетона класса B25, W6, опирающиеся на монолитные железобетонные столбики с шагом 2,0 м. Толщина стен и днища 200 мм. Проектом предусмотрена внутренняя гидроизоляция чаши бассейна. Расчёт стальных конструкций каркаса здания выполнен с помощью вычислительного комплекса SCAD и «АВРОРА». Расчёт фундаментов выполнен с использованием расчётной программы «Фундамент». Относительная отметка 0,000 соответствует абсолютной отметке 13.65. Фундаменты запроектированы на естественном основании, под колонны карка
