Архитектурные и объемно-планировочные решения

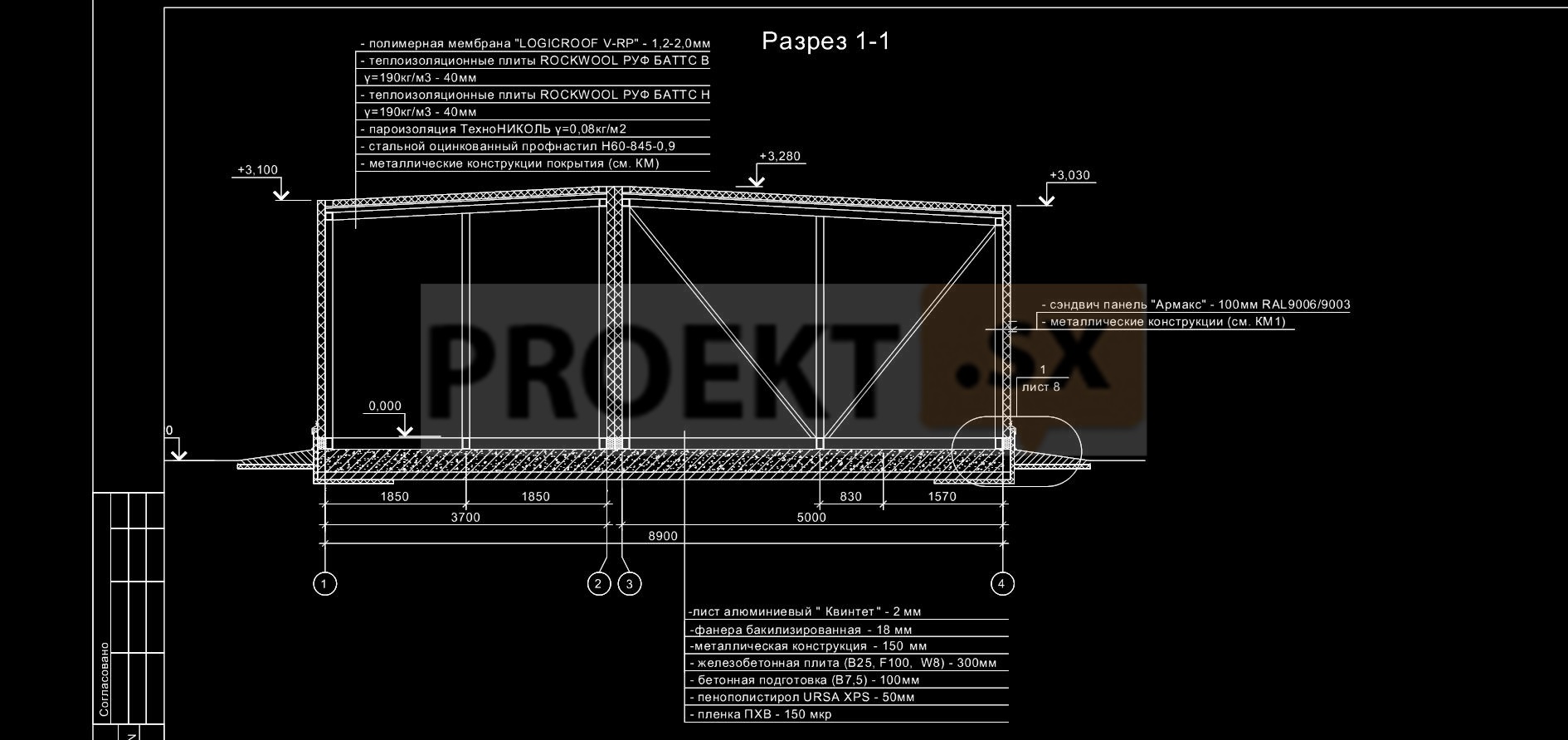

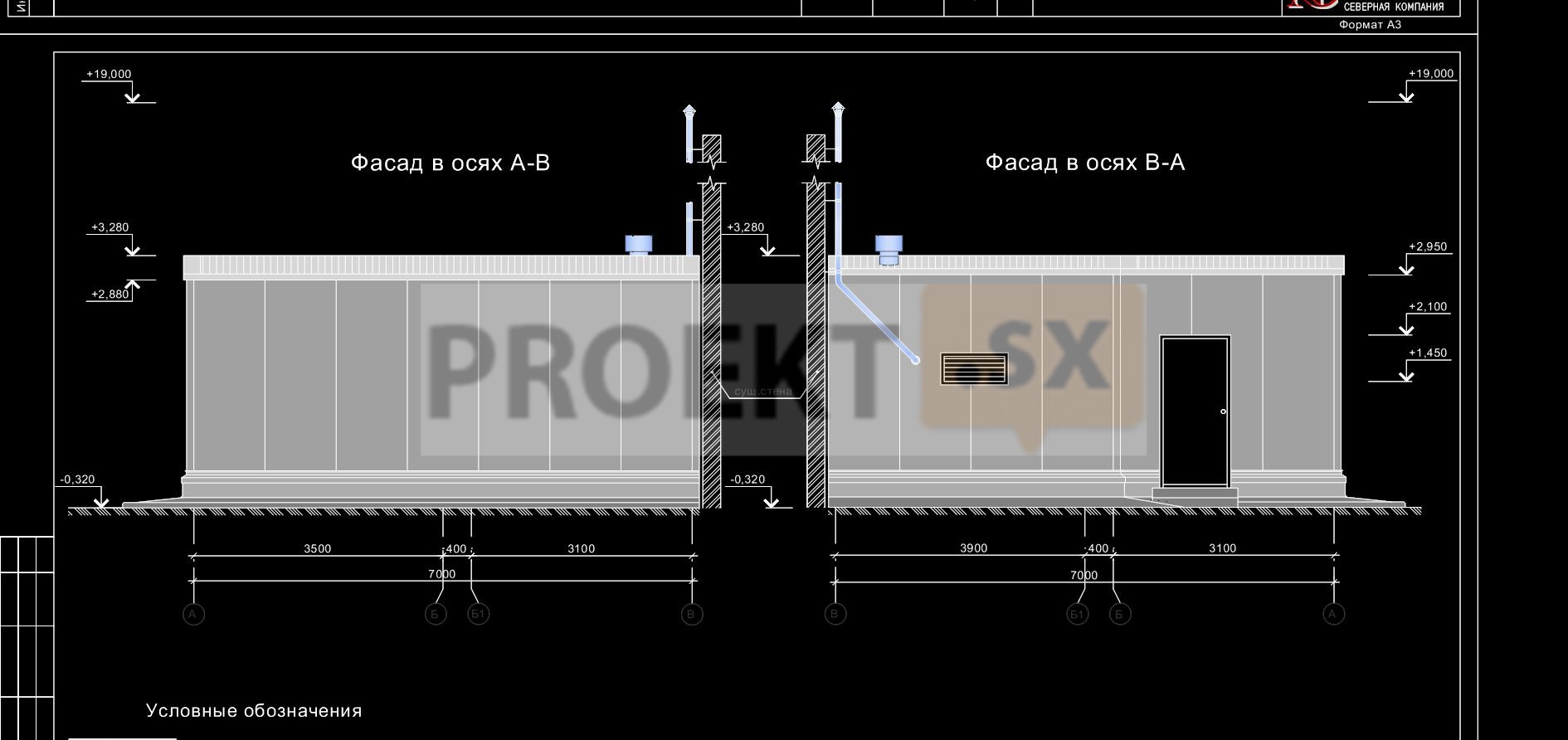

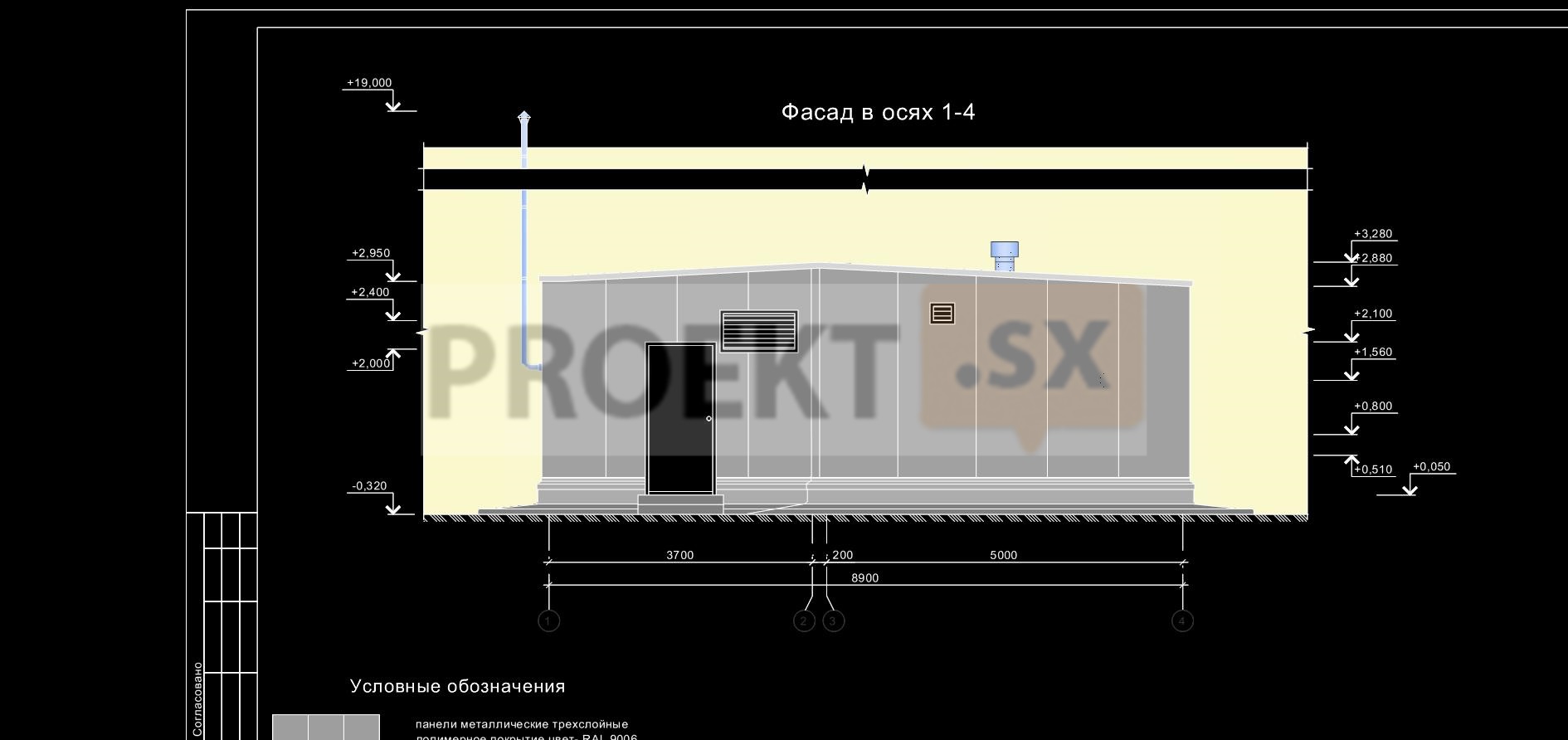

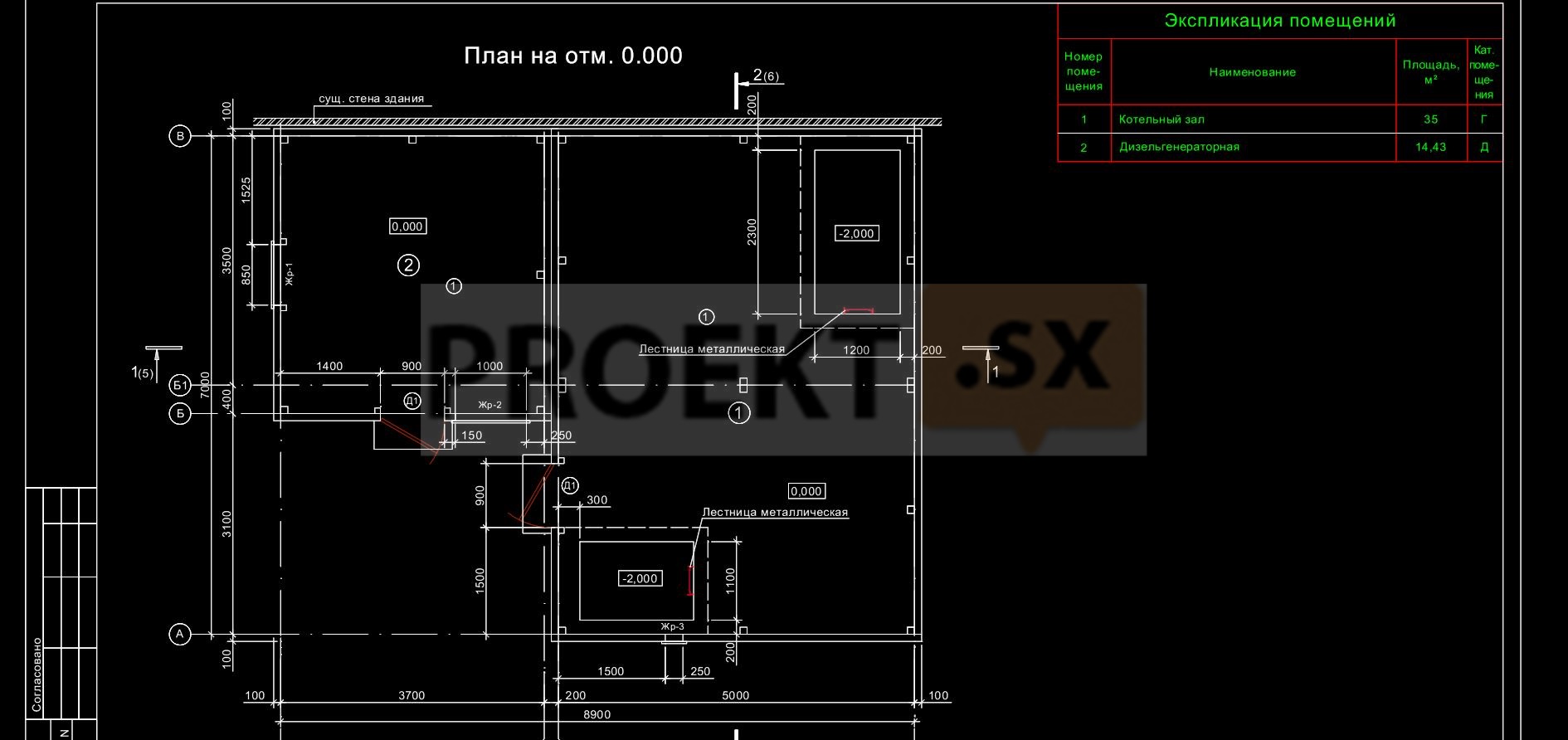

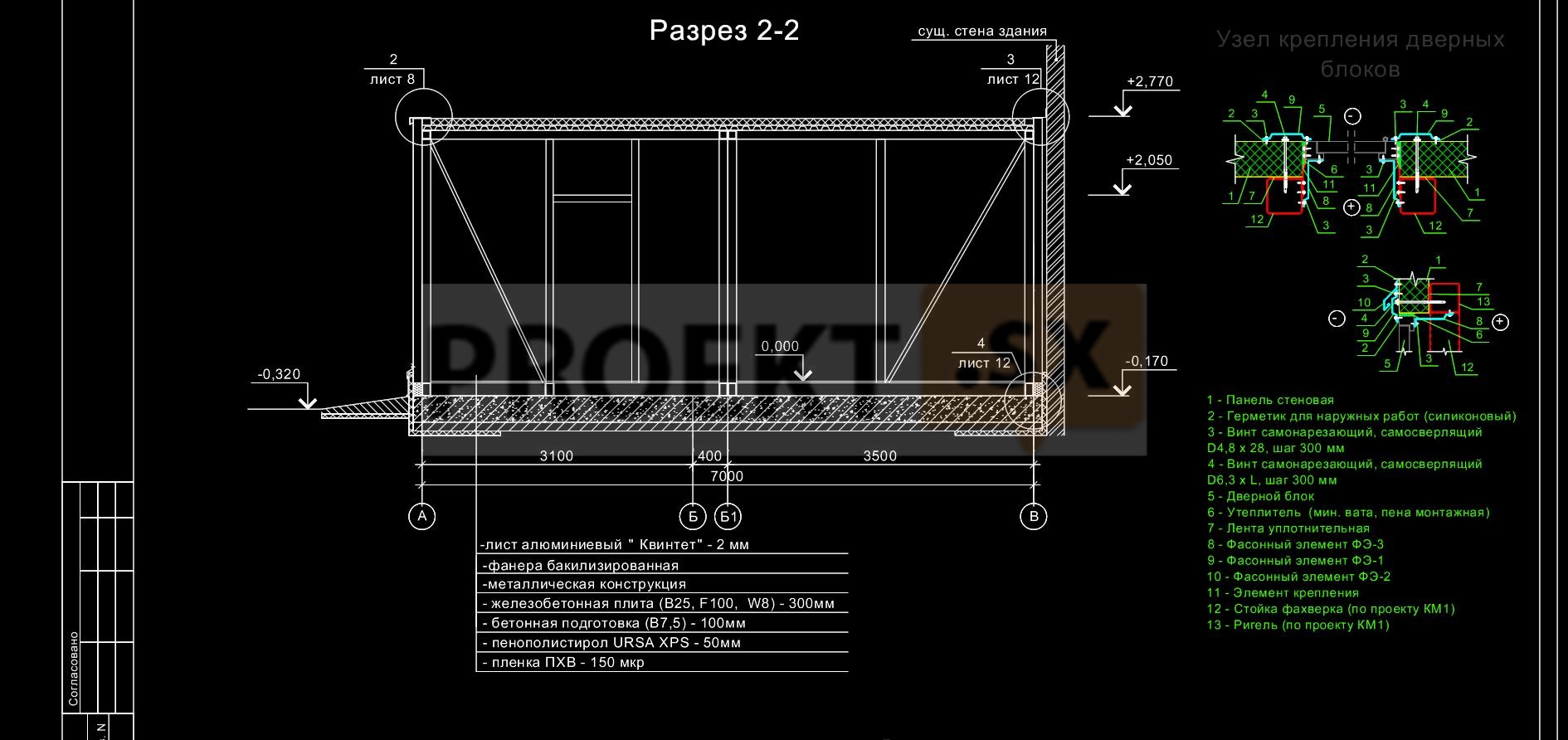

Проектной документацией предусмотрено строительство центрального теплового пункта (ЦТП) запроектирован 3-модульным автоматизированным. В здании ЦТП запроектированы помещения котельного зала и дизель-генераторной. Здание пристраивается к существующему зданию. Здание ЦТП запроектировано Г-образной формы в плане с габаритными размерами по внешнему контуру 9,1х7,2 м, высотой до карниза 3,42 м от отметки прилегающей территории. Фундамент здания – монолитная железобетонная плита с приямками глубиной 2,0 м для ввода сетей. Наружные ограждающие конструкции – трёхслойные «сэндвич»-панели, заводского изготовления с полимерным покрытием. Полы - алюминиевый лист. Покрытие – теплоизолированные плиты по профнастилу с рулонным водоизоляционным ковром (полимерной мембраной). Водосток с кровли – наружный неорганизованный. Технологический процесс исключает необходимость присутствия обслуживающего персонала. Для входа в здание предусмотрены металлические утепленные двери раздельно в каждое помещение.

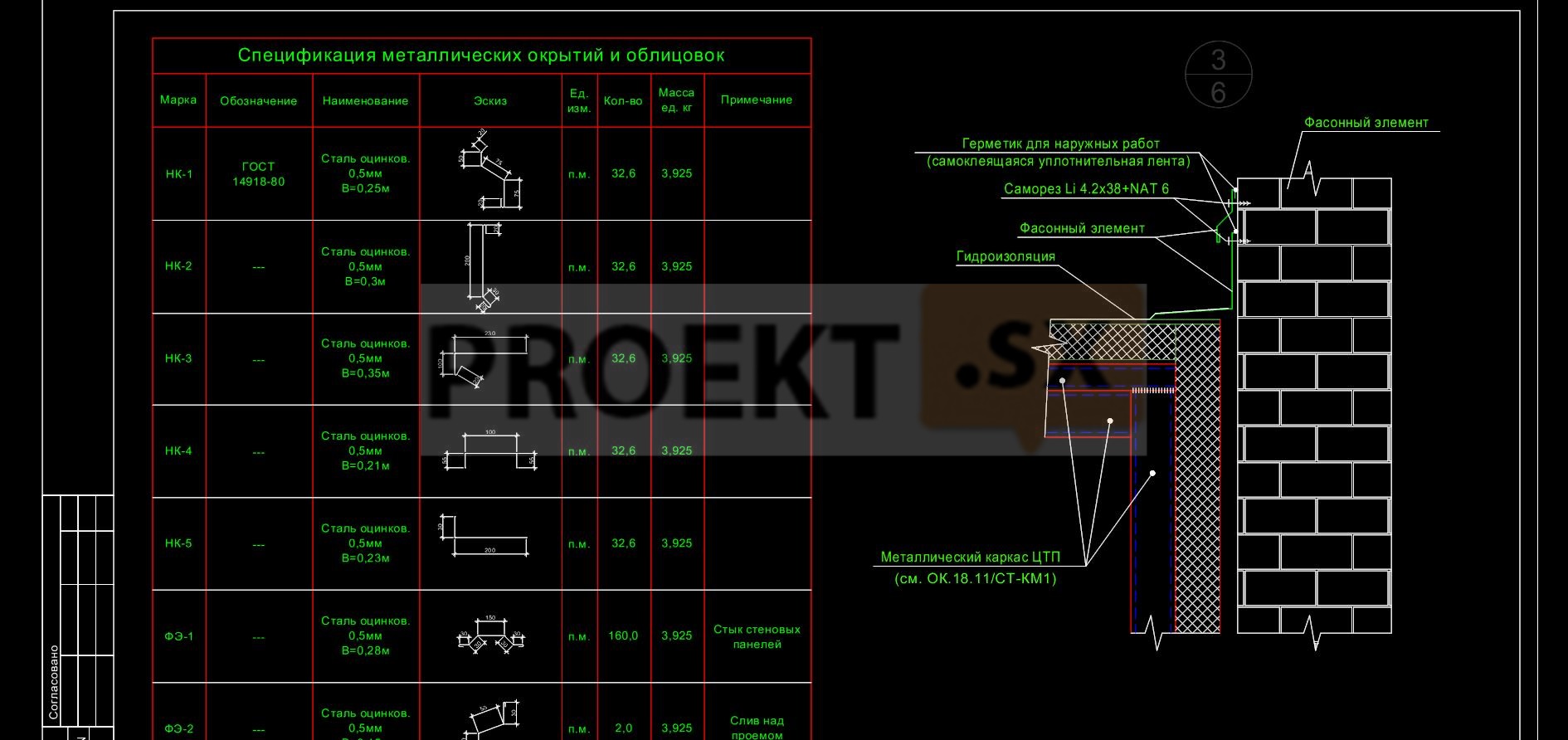

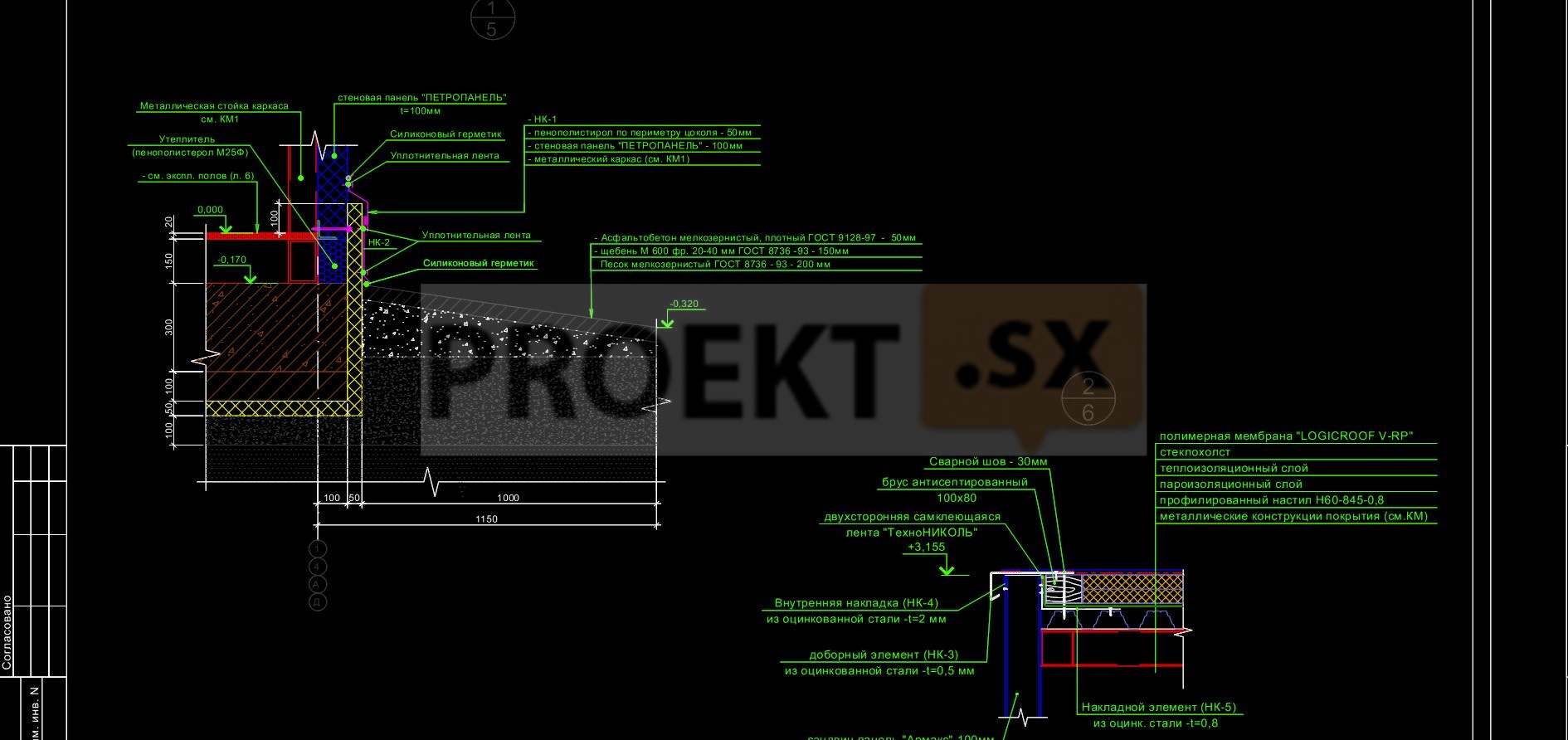

Конструктивные и объемно-планировочные решения

Уровень ответственности здания – II. Строительная система здания – стальные конструкции, конструктивная система – полный каркас, конструктивная схема – рамный каркас. Колонны каркаса запроектированы по сетке 3,5х5,0 м. Приняты сечения основных несущих конструкций каркаса: колонны – квадратные сварные трубы по ГОСТ 30245-2003 из стали С255; главные балки покрытия – прямоугольные сварные трубы по ГОСТ 30245-2003 из стали С255. Покрытие запроектировано из профилированного настила по ГОСТ 24045-86, который крепится в каждом гофре, образуя жесткий диск покрытия. Пространственная неизменяемость каркаса обеспечивается совместной работой продольных и поперечных рам, системы вертикальных связей и жесткого диска покрытия. В качестве наружных ограждающих стен применяются навесные стеновые панели типа «сэндвич» толщиной 100 мм. Расчет основных несущих конструкций каркасов выполнен на программном комплексе SCAD версия R11.3. Полученные в результате пространственного расчета каркаса здания перемещения и прогибы не превышают допустимые значения. Среднее давление на грунт основания – 1,35 кг/см2. Расчетное сопротивление грунта основания – 2,62 кг/см2. Ожидаемая осадка составляет 1,05 мм. Ожидаемые осадки зданий и сооружений не превышают допустимые. Фундамент - незаглубленная монолитная железобетонная плита толщиной 300 мм из бетона класса В25, W6, F100. Фундаментная плита устраивается по бетонной подготовке толщиной 100 мм из тощего бетона класса В7.5. Под плиту устраивается подушка из крупнозернистого песка. Для устройства монолитной фундаментной плиты существующий ленточный фундамент демонтированной котельной щадящими методами разбирается на глубину 0,65 м от поверхности земли. В соответствии с отчетом об инженерно-геологических изысканиях, основанием песчано-гравийной подушки является слой ИГЭ-2 – пески пылеватые, плотные с растительными остатками – обладает следующими характеристиками: ρн=2,07 т/м3; е=0,550; =340; Сn=0,06 кг/см2; Е=280 кг/см2. Относительная отметка 0,000 соответствует абсолютной отметке +4.35. Максимальный уровень грунтовых вод в периоды снеготаяния и обильных дождей следует ожидать на глубине 0,5 м от поверхности земли на абсолютных отметках +3.50 - +4.30. Грунтовые воды слабоагрессивны к бетону нормальной проницаемости.
