Типовой проект школы 2-02-30 (Ю-1)

Базовая цена с НДС
Цена со скидкой
Цена $2,230.00
Скидка
Цена $2,230.00
Индекс: 27042301
Документация: Проектная, рабочая документация включая сметы
Разделы: Все разделы
Объем данных: 920 МБ
Формат файлов: *.pdf, *.xlsx
Проектная документация включая сметы на капитальный ремонт государственного общеобразовательного учреждения (школа). Типовой проект 2-02-30 (проект Ю-1).
Технико-экономические, прочие показатели
Строительный объем,
в том числе:
- Надземная часть
- Подземная часть м3
м3
м3 19687
18606
1081 19802
18721
Этажность этаж 5
Общая площадь здания в том числе: наземная подземная
Художественная школа №4 наземная подземная
Музыкальная школа № 17 наземная подземная м2 4165,3
3486.8
678,5
1730,5
525,9
1756,3
152,6 4175,3
3496.8

Здание отдельно стоящее построено в 1956 году. ГБОУ ДОД г. Москвы «Детская музыкальная школа им. Л.
Н. Оборина» располагается на 3—м, 4-м и 5—м этажах (1—й и 2—й этажи занимает ГБОУ ДОД г. Москвы «ДХШ №4»), Вход в музыкальную школу обеспечен через торцевые лестничные клетки здания (центральный вход принадлежит художественной школе). В здании имеется подвальное помещение, обособленное от помещений ДХШ кирпичной стеной без проемов. Вход в подвал обеспечен через лестницу ведущую в общую лестничную клетку и изолированный выход непосредственно на улицу.
Здание школы расположено на территории площадью 0.41 га ограниченной металлическим забором высотой 2.0м. Рельеф участка ровный с перепадом до 0.4 метра.
Подъезд к зданию обеспечен с южной стороны, через 2 ворот шириной 4.0м. По периметру здания организована дорога с покрытием из асфальтобетона шириной 4-6м.
Ближайшая станция метро — Тушинская.
Численность сотрудников школы 102 человека, из них преподавателей - 72, возраст от 18 до 70 лет.
Число учащихся 615 детей, в возрасте от 6 до 17 лет. Время учебы ребенка в одну смену до 3 часов. На 5-м этаже размещается концертный зал на 250 мест и Малый на 50 мест.
3. Проектные решения.
3.1. Архитектурные
Проектном предусматривается капитальный ремонт здания с заменой аварийных и деревянных конструкций. Для организации беспрепятственного доступа ММГН в помещения музыкальной школы на северном фасаде западного крыла размещается входная группа, оборудованная пандусом, тамбуром и лифтом.
В школе предусматривается обучение 615 детей, возраст от 6 до 17 лет. Численность единовременных посетителей в смену до 150 учащихся, 34 преподавателей, 3 служащих.
Общая плотнадь этажей составляет:
• подвала - 152, 6 м2;
• 3—го этажа — 573, 4 м2;
• 4—го этажа — 588, 9м2;
• 5-го этажа - 594, 0 м2 .
Общая плоптадъ помещений - 475,6м2;
Высота этажей — 3.9м, 4.4м (зал);
Верхняя отметка ~ 22.1м.
Общая площадь помещений 1 908,9- м2 (экспликация в соответствии экспликации Северо-Западного БТИ и существующим положением см. приложение!):
3.2. Конструктивные
Существующие конструкции.
Ограждающие конструкции - кирпичные, толщиной 640-780мм.
Внутренние стены — кирпичные, толщиной 440—480мм.
Колонны -железобетонные, кирпичные.
Лестницы — сборные железо-бетонные по металлическим косоурам, облицованные мраморной плиткой.
Перекрытия — сборные железобетонные ПТ, ПРТ.
Перегородки — ГКЛ, ДСП по деревянному каркасу, кирпич.
Кровля — металлическая двухскатная по деревянным фермам.
Фундамент - плитный, монолитный, железобетонный.
Проектные решения.
Кровля — деревянные конструкции стропильной системы меняются на металлические фермы из прокатной стали, покрытие из оцинкованной стали.
Проектируемые стены и фундаменты лифтовой шахты - монолитный железобетон.
Перекрытия — в местах деформаций и разрушений предусматривается восстановление защитного слоя.
Перегородки — существующие перегородки демонтируются, вновь возводимые перегородки ГКЛ по металлическому каркасу, кирпичные.
Пандус - монолитный железобетонный.
Конструкция гребенки зала - гипсобетонные плиты по фермам из металлопроката.

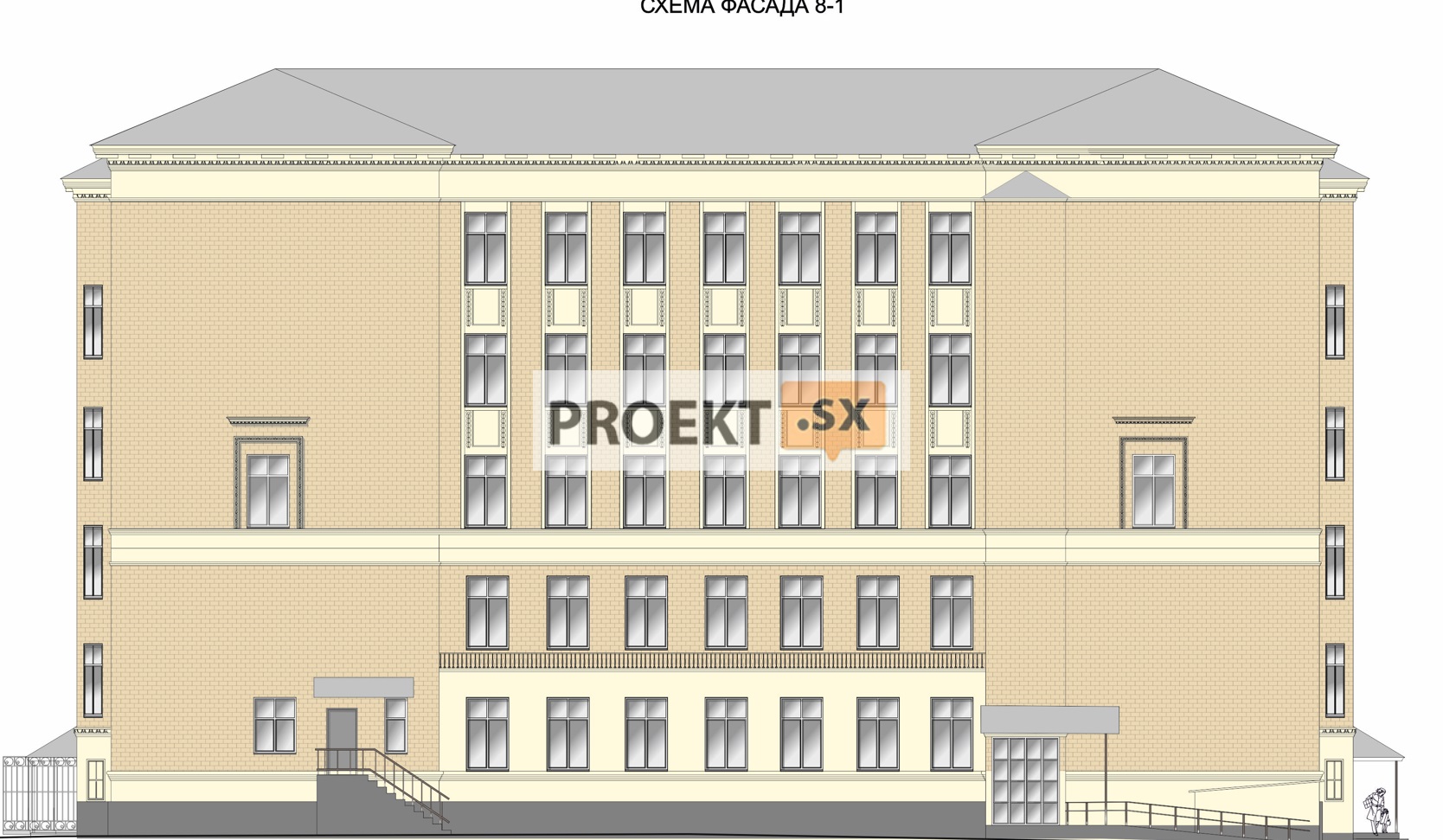

Фасад окрашиваются фасадной краской.
В целях устранения дефектов и повышения прочностных характеристик кладки наружных стен проектом предусматривается комплекс работ по косметическому ремонту фасадов в составе:
• подготовка поверхности фасада к ремонту — очистка фасада от пыли и проблемных покрытий, удаление солей и грибковых образований;
• восстановление поверхности фасада - расшивка и заделка трещин, шпатлевка стен;
• отделочные работы — финишная окраска фасада 8=2232м2 (цоколь 8=272м2); восстановление архитектурных элементов фасада;
• ремонт цокольной части фасада;
• ремонт или замена систем водоотвода, карнизов, подоконных отливов; ремонт, восстановление внешнего вида входных групп, замена дверей и окон.
Функциональная пожарная опасность здания - Ф4.1.
Огнестойкость здания и строительных конструкций принята II степени огнестойкости.
Класса конструктивной пожарной опасности СО.
