Архитектурные и объемно-планировочные решения.

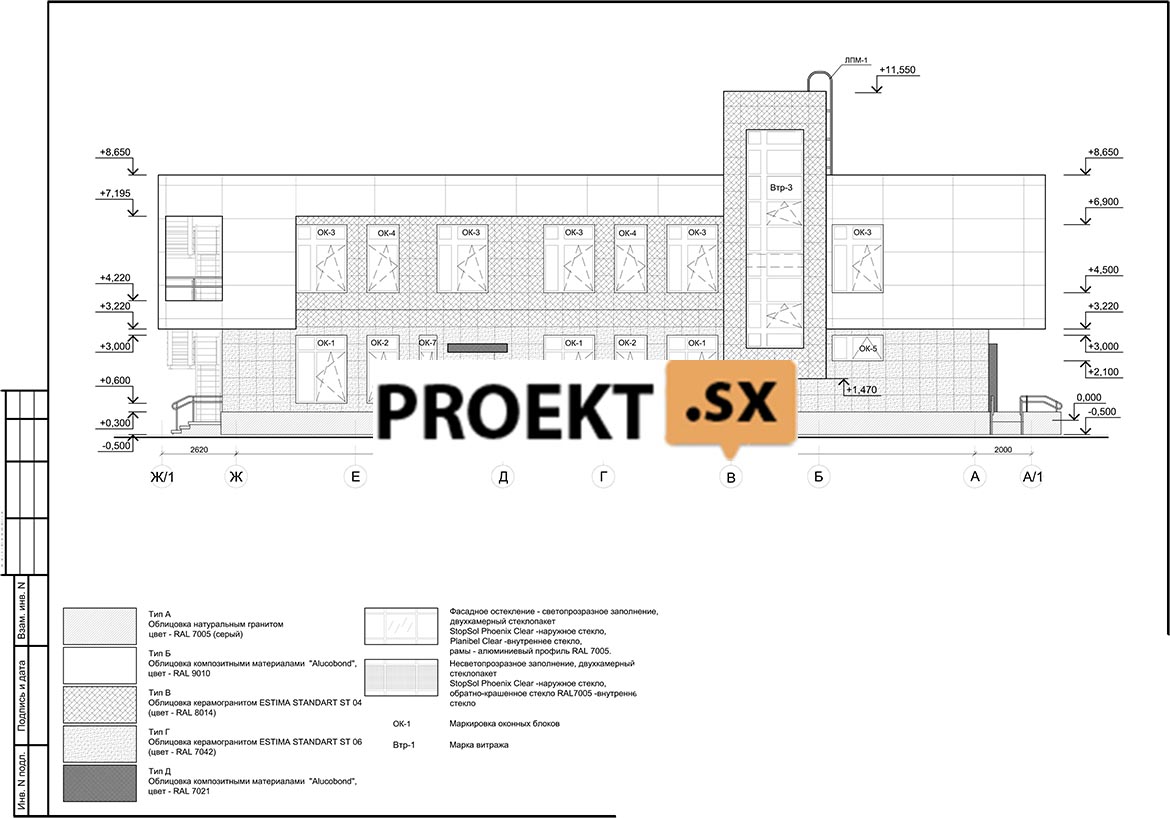

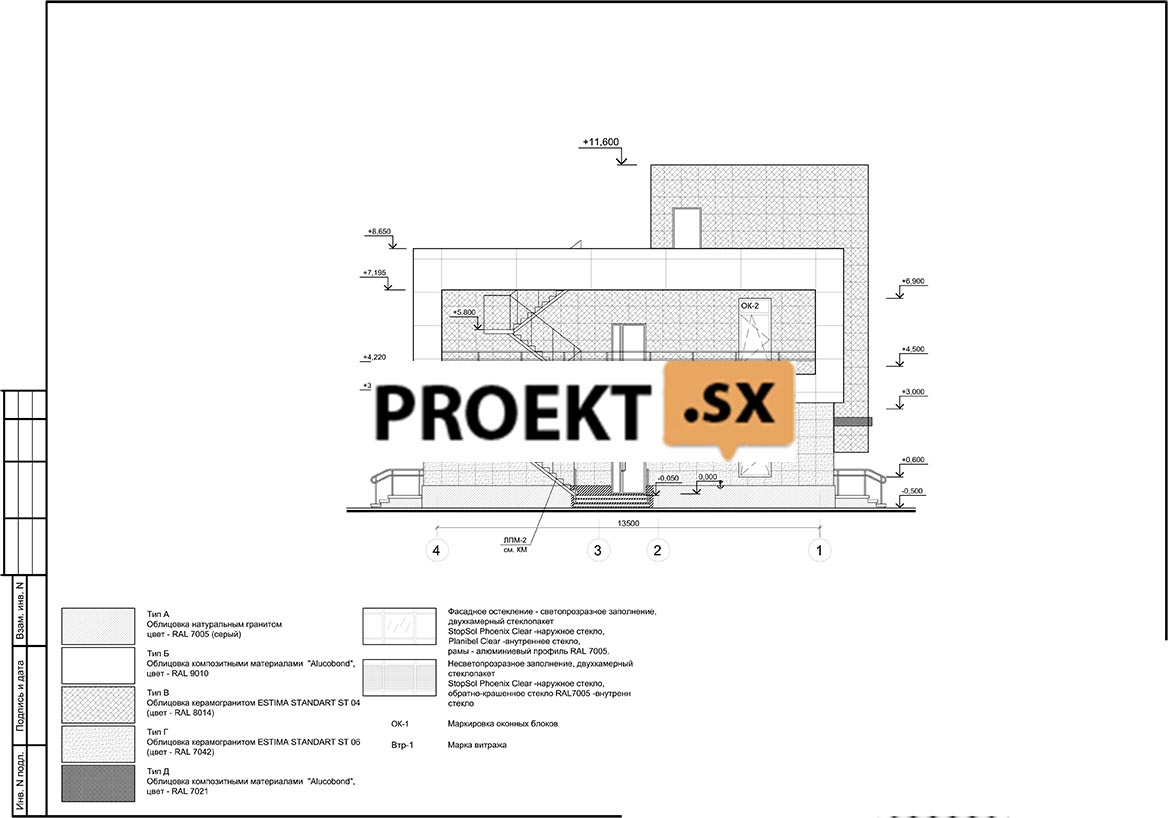

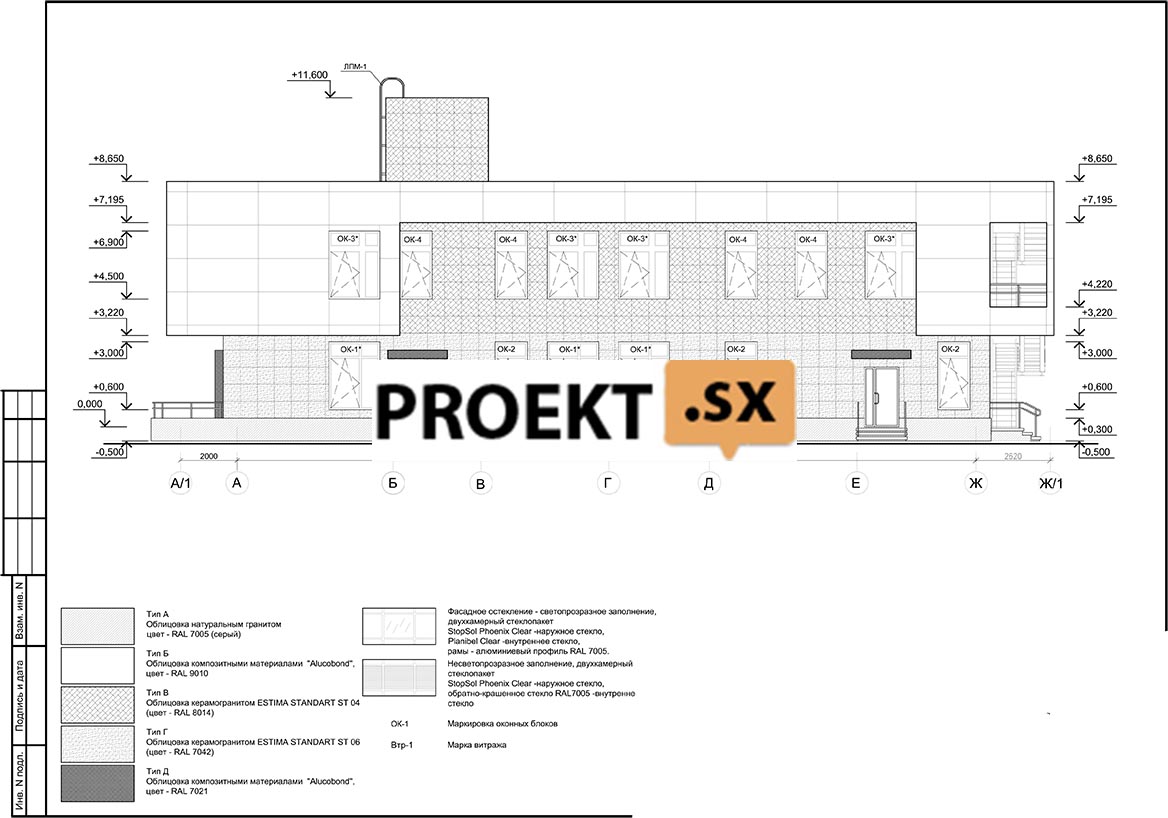

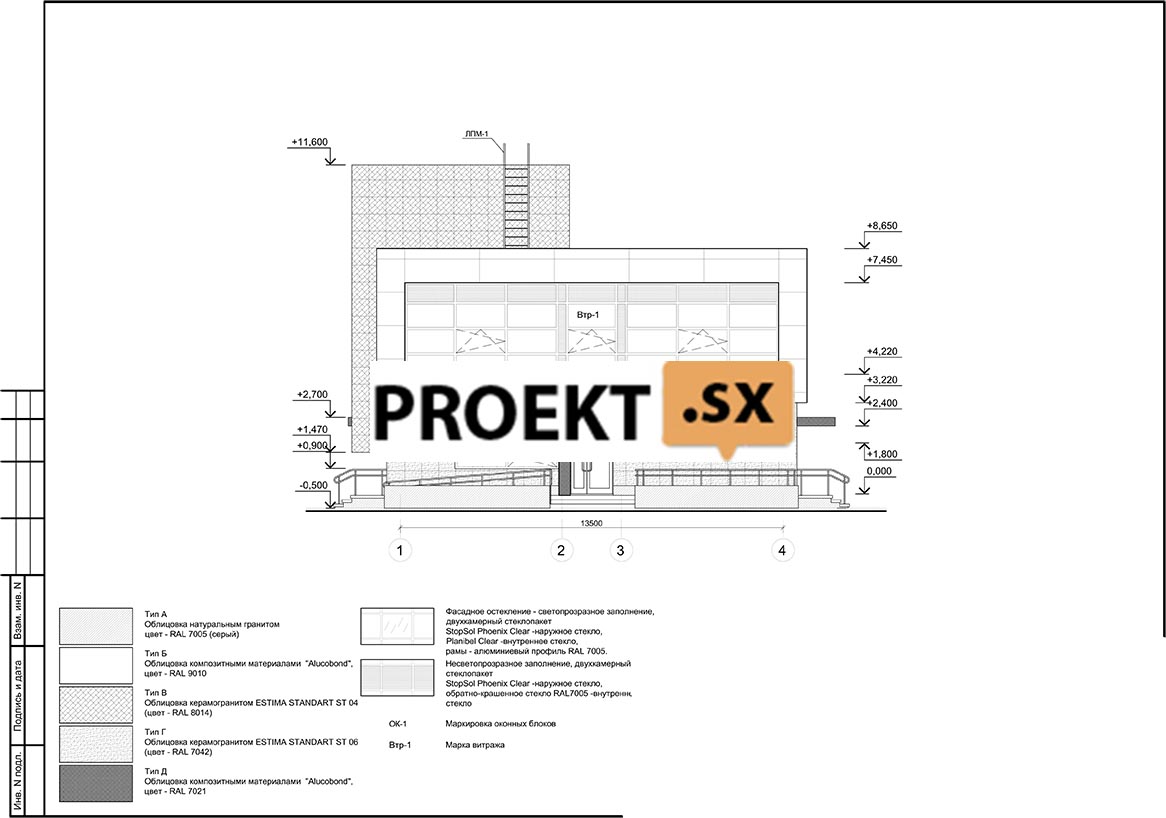

При корректировке проектной документации изменены объемно-планировочные решения здания, добавился ещё 1 этаж, изменены конструкции наружных стен, перегородок, кровли, частично изменены конструкции полов и потолков, уточнена отделка помещений, изменена форма и количество витражей, изменена наружная отделка фасадов и в результате изменения объемно-планировочных решений изменены технико-экономические показатели. Проектной документацией предусмотрено строительство ветеринарной лечебницы - отдельно стоящего двухэтажного прямоугольного в плане здания, с размерами в осях 13,50 х 26,05 м, с выступающими (на втором этаже) объемами лестничной клетки, конферен-зала и галереи. Здание - без подвала и чердака, предназначено для амбулаторного лечения животных, проведения профилактических ветеринарных мероприятий, обработки, вакцинации, диагностических исследований на 20 посещений в сутки. Высота здания от уровня земли до верха парапета 9,15 м, до верха парапета выступающего объема лестничной клетки 12,100 м. На первом этаже запроектированы: вестибюль, аптека, кабинеты лечебного блока, помещения административно-хозяйственной группы, санитарные узлы для посетителей, технические помещения. На втором этаже запроектированы: холл, конференц-зал на 20 человек, помещения клинико-диагностической лаборатории, венткамера, кладовые чистого и грязного белья и спецодежды, гардеробные и душевая персонала, помещение уборочного инвентаря. Наружные стены – из газобетонных блоков с утеплением снаружи. Перегородки – из гипсокартонных листов по металлическому каркасу с заполнением минераловатными плитами, в помещениях с влажным климатом – из полнотелого кирпича. Покрытие – плоское, кровля - из полимерной мембраны ПВХ по проф-настилу. Окна - двухкамерные, металлопластиковые. Наружная отделка: облицовка цоколя - натуральным камнем; облицовка наружных стен композитными алюминиевыми панелями и керамогранитом в системе вентилируемого фасада. Внутренняя отделка: стены в кабинетах врачей, медицинских кабинетах, помещениях лабораторий и технических помещениях – облицовка керамической плитой на всю высоту; стены в кабинетах, коридорах, помещениях общего пользования, технических помещениях – окраска по подготовленной поверхности красками, аналогичными Tikkurila «Сиро Мат Плюс»; стены в кабинете главврача, комнате отдыха и приёма пищи – окраска красками, аналогичными Tikkurila «Ремонтти Ясся» по стеклообоям. Проектной документацией предусмотрены мероприятия по обеспечению доступа в ветлечебницу инвалидов: на территории земельного участка запроектировано беспрепятственное передвижение инвалидов на креслах-колясках и организованы парковочные места для них, во входных зонах предусмотрены пандусы с нескользящим покрытием и поручнями, глубина входного тамбура 1,8 м, дверные проемы запроектированы шириной не менее 0,9м и без порогов, предусмотрено размещения санитарного узла для инвалидов.

Конструктивные и объемно-планировочные решения.

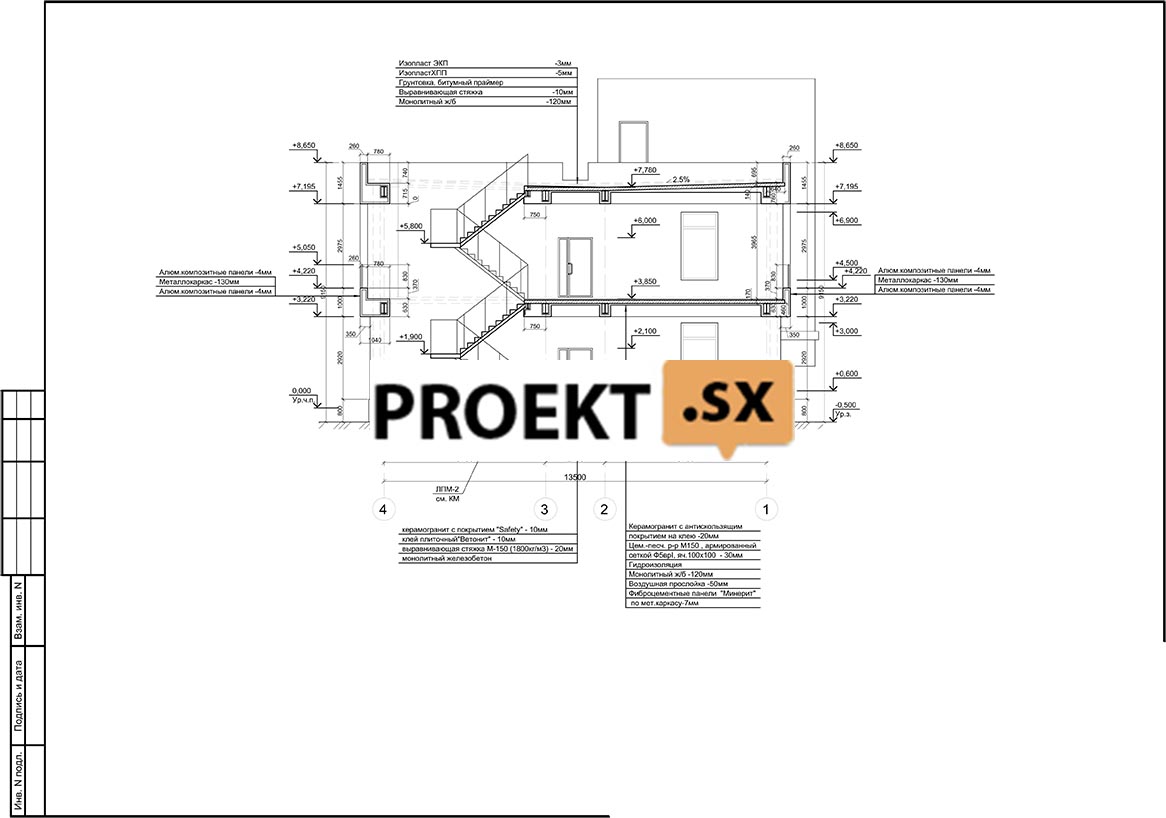

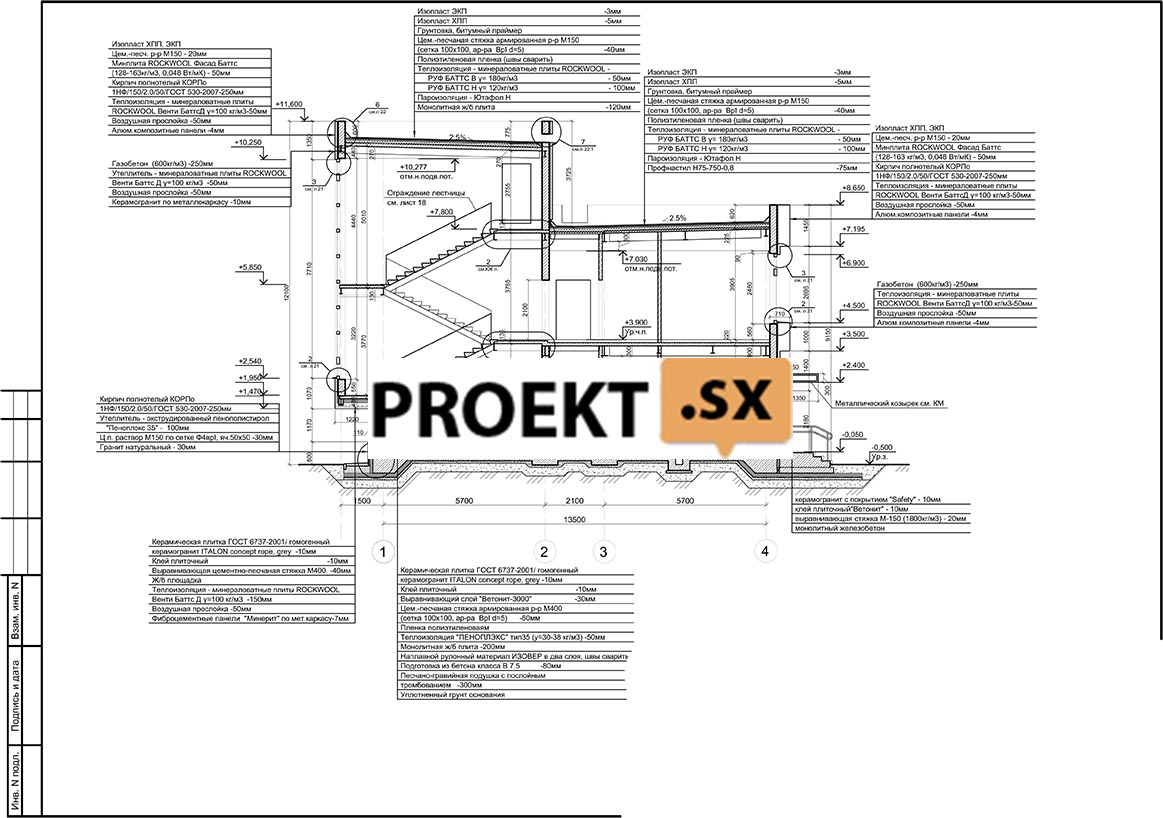

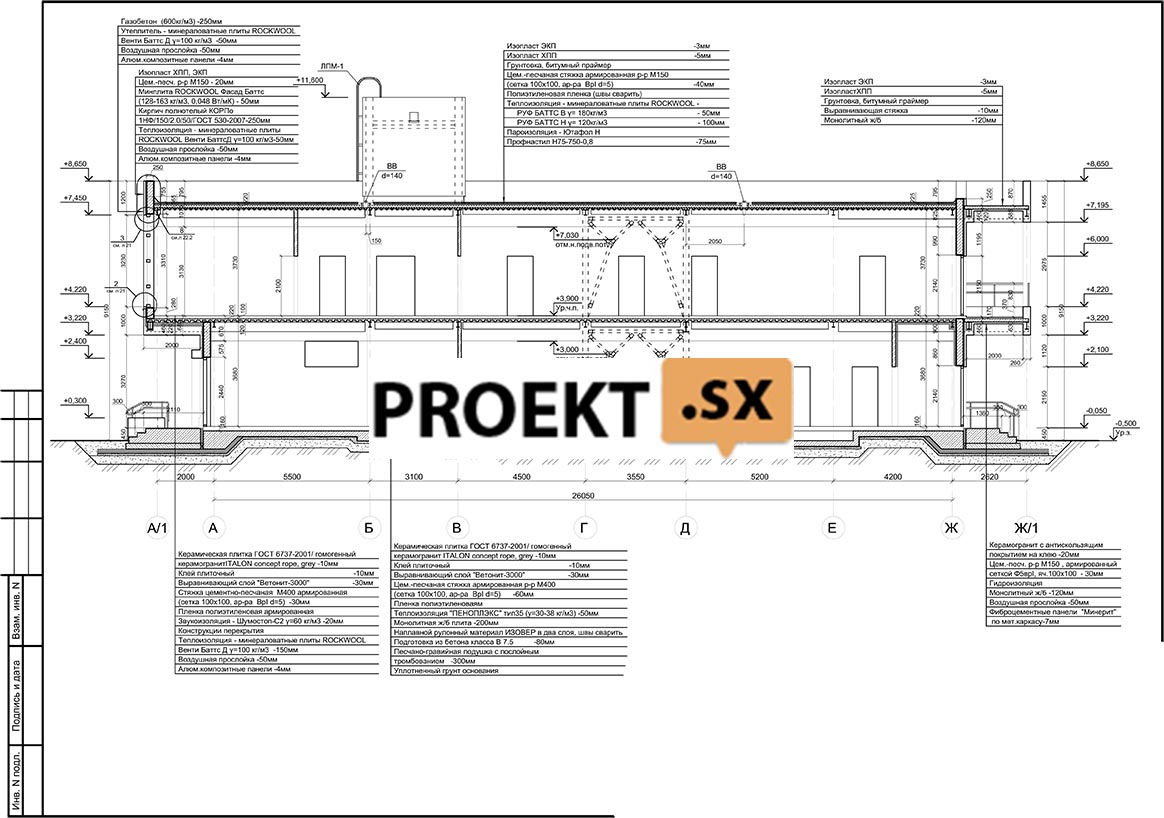

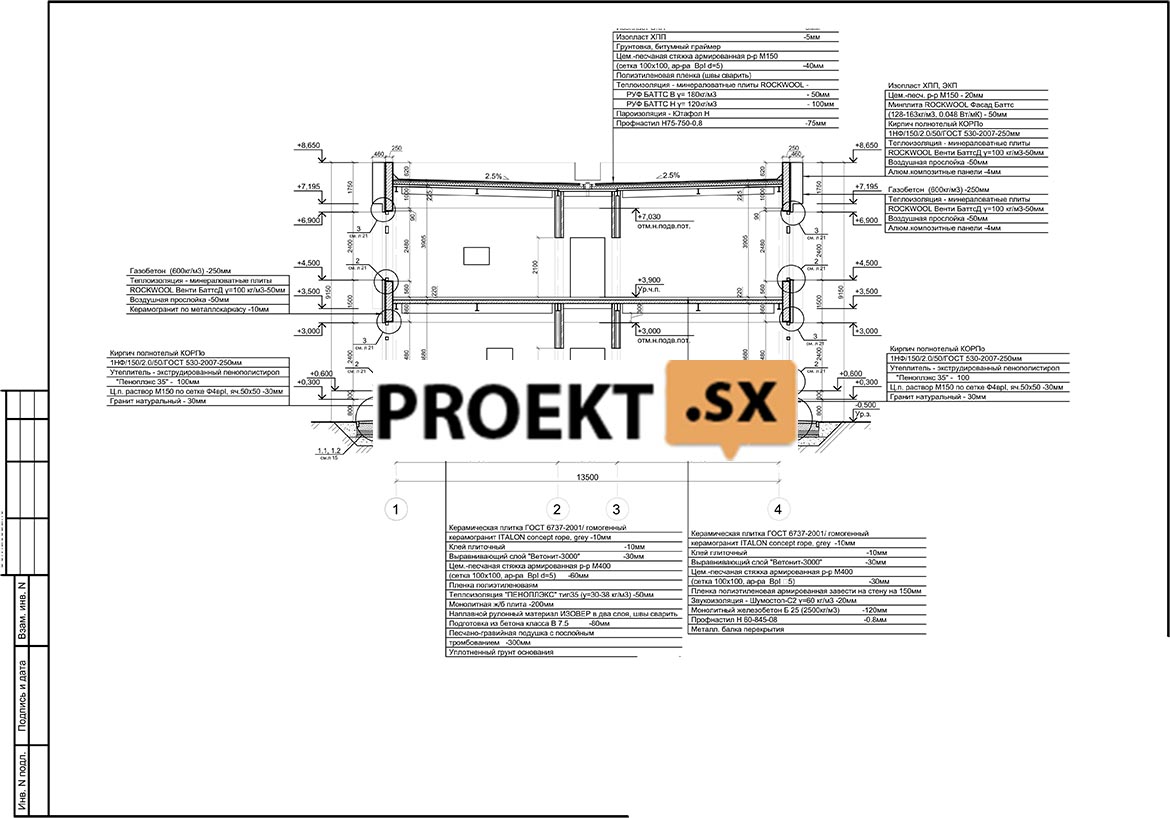

Конструктивные решения здания лечебницы изменены полностью. Уровень ответственности здания – II. Здание запроектировано по каркасно-связевой конструктивной схеме. Колонны – металлические из двутавра 20Ш1 и квадратной гнутосварной трубы 160х6. Шаг колонн переменный, максимальный шаг 5,7х5,5 м. Сталь С255. Балки перекрытий – металлические из двутавров 18Б235Б2 и 20Ш135Ш2. Сталь С255. Перекрытия и покрытие – монолитная железобетонная плита по профи-лированному листу. Плиты толщиной 120 мм (общая). Марка бетона В25. Наружные стены – самонесущие толщиной 250 мм из газобетонных блоков. Бетон марки D600, В3,5. Наружные стены – утеплением облицовкой системой вентилируемого фасада «Краспан ВСт (ВСтН)», имеющей техническое свидетельство Минрегиона. Внутренние перегородки - из полнотелого кирпича, толщиной 120мм и из гипсокартонных листов по металлическому каркасу толщиной 100125мм. Лестницы – сборные железобетонные марши с площадками из монолитного железобетона, бетона В25. Пространственная жесткость обеспечивается совместной работой колонн, вертикальных связей в двух плоскостях, объединенных в единую пространственную систему диском междуэтажного перекрытия. Расчет несущих конструкций выполнен на программном комплексе SCAD Office 11.3. Фундаменты – плитные, из монолитного железобетона толщиной 200 мм с утолщением под колонны среднего ряда (350 мм) и ребрами по периметру фундамента (640 мм). Плита запроектирована по песчано-гравийной подушке толщиной 0,20,3м. Бетон B25,W6, F100. Под фундаментом предусмотрена бетонная подготовка толщиной 100 мм. Относительная отметка 0.000 соответствует абсолютной отметке +31,10 м. В соответствии с отчётом об инженерно-геологических изысканиях ПК «Универсал» (рег.№ 2225/1) 2011 года, основанием фундамента служат супеси пылеватые серые тиксотропные с прослоями песка пластичные с φ=24°, Е=140 кг/см2. Расчетное сопротивление грунтов основания не меньше R=1,77 кг/см2. Давление на грунт основания не более р=0,38 кг/см2. Максимальный уровень грунтовых вод - вблизи дневной поверхности. Грунтовые воды слабоагрессивны к бетону нормальной проницаемости. Проектной документацией предусмотрены мероприятия по защите конструкций от агрессивности грунтовых вод: поверхность бетона защищается оклеечной гидроизоляцией. Ожидаемые расчетные осадки – не более 25 мм, что менее предельно допустимых.
Проектной документацией предусмотрена установка стальных подземных резервуаров (резервуары противопожарного запаса воды) на монолитную железобетонную плиту, толщина плиты 600 мм. Бетон фундаментной плиты В15,W8. Поверхности железобетонных конструкций обмазываются битумом за 2 раза. Существующее здание ветлечебницы, находящееся на расстоянии 20 м от площадки строительства, в настоящее время не эксплуатируется, и будет демонтировано после строительства нового здания.
