Проект АЗС с автомойкой

Базовая цена с НДС
Цена со скидкой
Цена $300.00
Скидка
Цена $300.00
Индекс: 3.137.261
Документация: Проектная, рабочая документация включая сметы и результаты инженерных изысканий
Разделы: Все разделы
Объем данных: 635 МБ
Формат файлов: *.pdf
Экспертное заключение: положительное
Технико-экономические показатели участка
Площадь участка, га: 0,4876
Площадь застройки, в том числе: м2: 780
операторной, м2: 150
мойки, м2: 136
Общая площадь операторной, м2: 139,5
Общая площадь мойки, м2: 109,5
Строительный объем операторной, м3: 585,0
Строительный объем мойки, м3: 575,4
Производительность, запр./сут.: 500
Количество ТРК, шт.: 3
Сметная стоимость в базисном уровне цен 2001 г. (без НДС)
Всего:, тыс.руб.: 12467,41
СМР тыс.руб.: 5974,41
Оборудование, тыс.руб.: 3413,86
Прочие затраты, тыс.руб.: 3079,14
в том числе:
ПИР тыс.руб.: 786,82
возвратные суммы, тыс.руб.: 2,85
Сметная стоимость в текущем уровне цен июнь 2010 г. (с НДС)
Всего:, тыс.руб.: 72348,76
СМР тыс.руб.: 44498,55
Оборудование, тыс.руб.: 14368,52
Прочие затраты, тыс.руб.: 13481,69
в том числе:
ПИР, тыс.руб.: 2961,75
НДС, тыс.руб.: 10678,91
возвратные суммы, тыс.руб.: 21,29

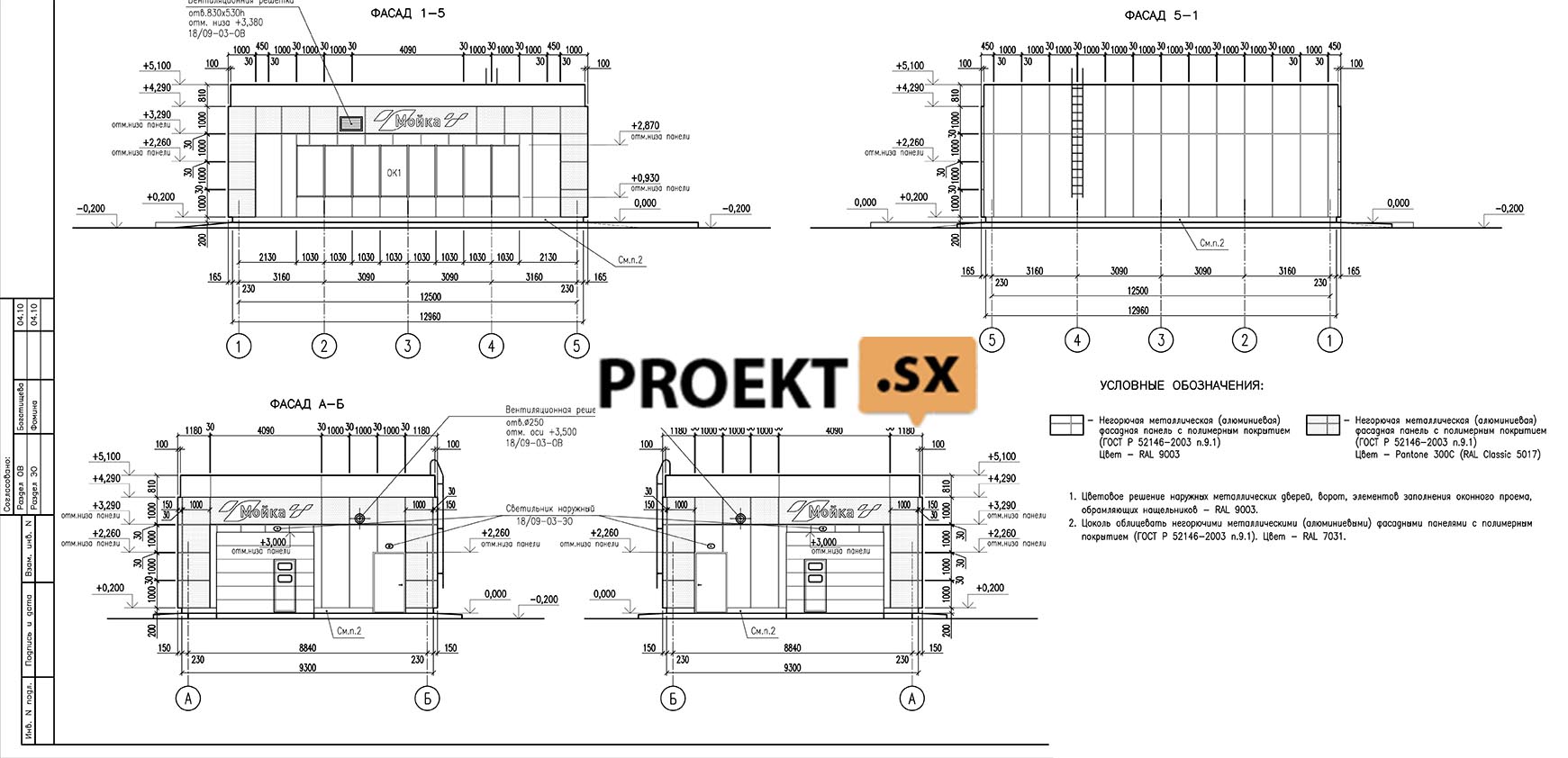

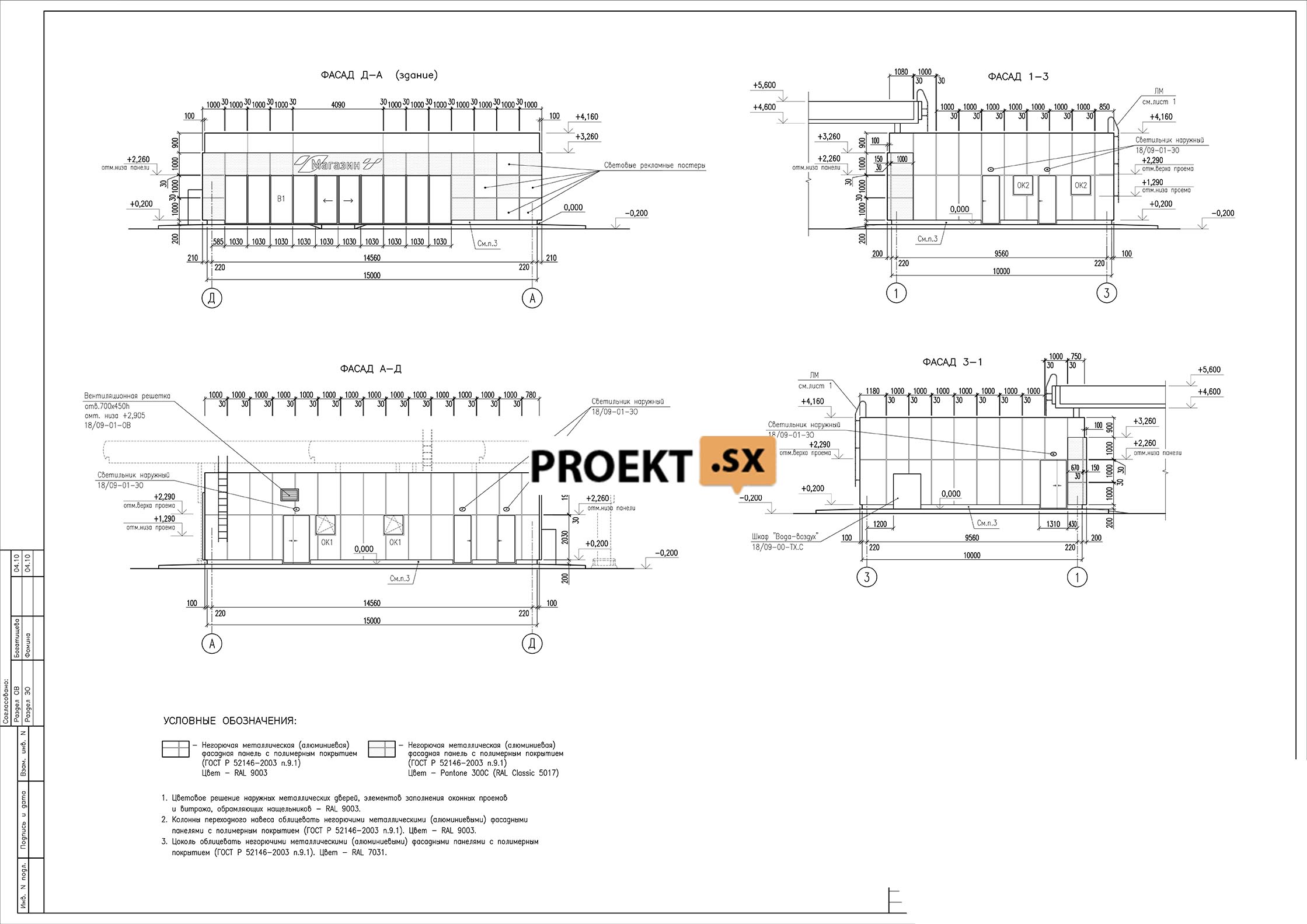

Архитектурные и объемно-планировочные решения.

Запроектированная традиционная автозаправочная станция с мойкой и тремя ТРК предназначена для заправки транспортных средств только жид-ким моторным топливом, бензином и дизельным топливом, и рассчитана на 500 заправок в сутки. В составе АЗС запроектировано: здание операторной с магазином, зда-ние мойки, ТРК под навесом, топливные резервуары, аварийный резервуар на 15 м3, очистные сооружения ливневых стоков, блочная комплектная трансформаторная подстанция, площадка АЦ со сливным колодцем, площадка для установки ДГУ, площадка кратковременной стоянки легковых автомашин на 2 машиноместа, площадка для контейнера мусоросборника, рекламный щит, флагшток. Топливные резервуары - 3 шт. по 50 м3 каждый - металлические, двух-стенные, подземные, разделенные на камеры. Здание операторной с магазином – одноэтажное, высотой 4,16 м, с размерами в осях 10,0х15,0 м. В здании операторной предусмотрены административные и бытовые помещения, торговый зал магазина с уголком быстрого питания, подсобные помещения, помещения инженерного назначения. Вход в здание для посетителей запроектирован по пандусу. Нижняя часть входных остекленных дверей на высоту 0,3 м защищается противоударной полосой. Наружные стены - «сэндвич»-панели толщиной 150 мм. Фасадная облицовка – негорючие металлические фасадные панели с полимерным покрытием, внутренняя облицовка - ГКЛВ по металлическому каркасу. Кровля – плоская, из рулонных материалов, с основанием из профилированного листа, с внутренним водоотводом с электрообогревом воронок. Здание мойки – одноэтажное, высотой 5,1 м, с размерами в осях 12,5 х 8,84 м. Наружные стены - «сэндвич»-панели, фасадная облицовка – негорючие металлические (алюминиевые) фасадные панели с полимерным покрытием. Навес над ТРК – пространственная жесткая конструкция из стальных профилей с покрытием из профлиста по металлическим балкам, под которрй запроектированы ТРК. Размеры навеса 9,0 х 27,0 м и высота в верхней точке 5,6 м. В проектной документации предусмотрен беспрепятственный доступ маломобильных групп населения в здание автозаправочной станции.

Конструктивные и объемно-планировочные решения.

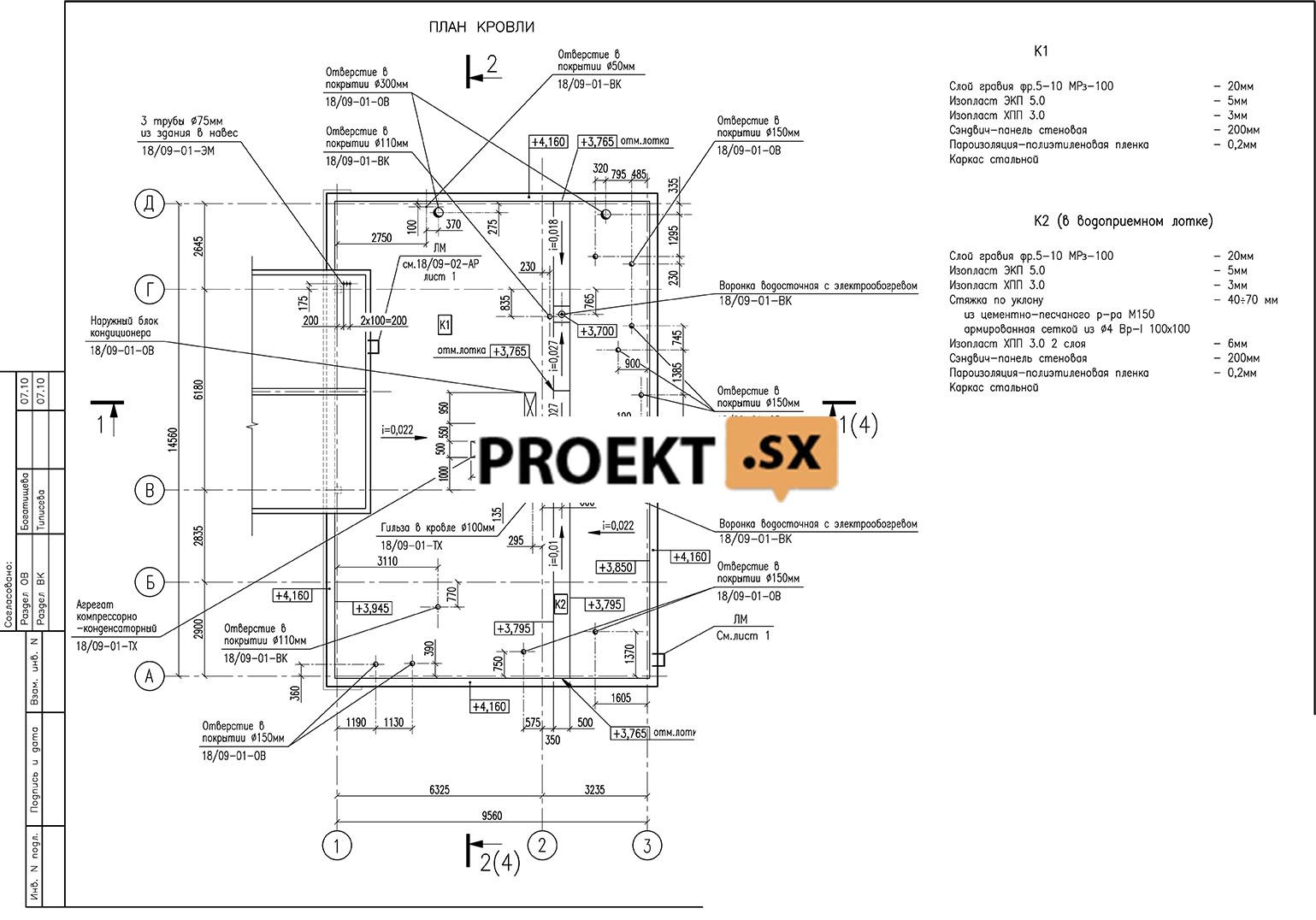

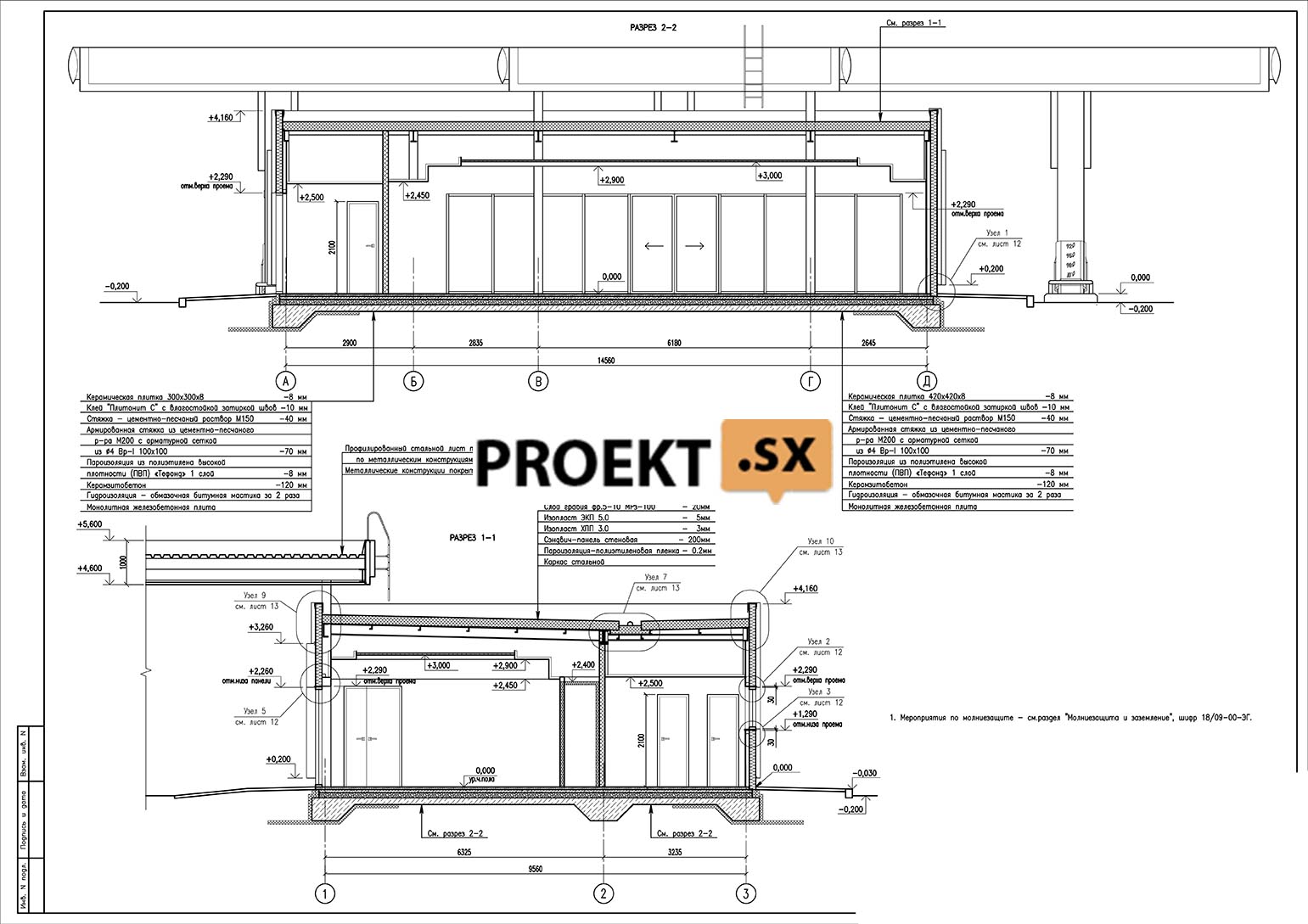

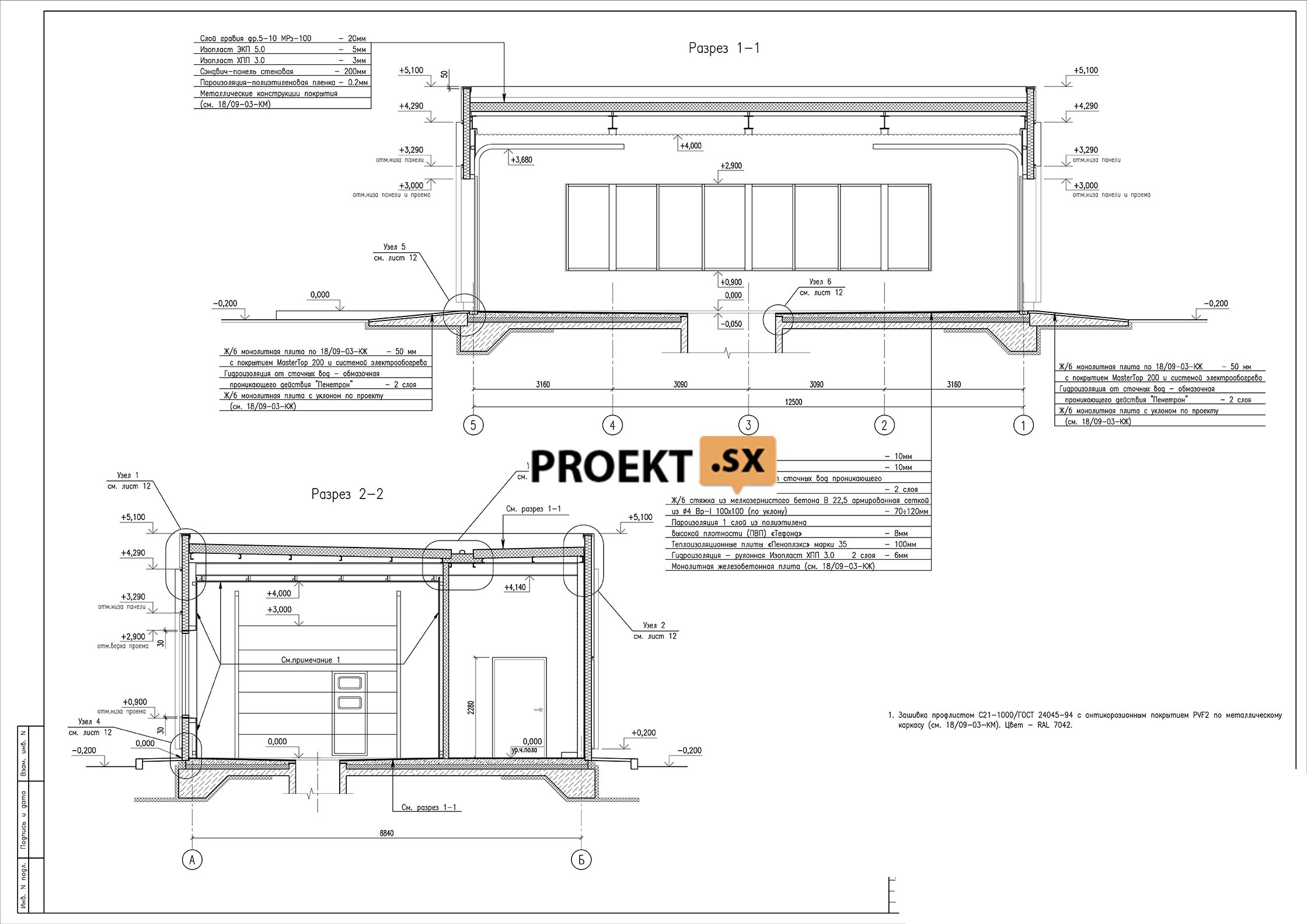

Здание операторной и мойки запроектировано по каркасной конструктивной схеме. Наружные стены – навесные, из трехслойных «сэндвич»-панелей толщиной 150 мм по стальному каркасу. Перегородки - из гипсокартонных листов на стальном каркасе с заполнением из минераловатных плит. Покрытие – «сэндвич»-панели толщиной 200 мм по балкам покрытия в здании операторной и мойки; покрытие навеса – профилированный лист Н75-750-0,8. Колонны металлические. Основной шаг колонн в здании операторной 2,23 и 6,32 м, в здании мойки 3,16х8,84 м, сечение колонн - квадратная труба 200х6 (стойки фахверка 140х6), шаг колонн навеса 9х2,5 м, сечение колонн - квадратная труба 250х6. Все трубы - по ГОСТ 30245-2003. Балки операторной – стальные, из двутавров 14Б2, 25Б2, 30Б1 по СТО АСЧМ 20-93 и швеллера 14П, 24П, 30П по ГОСТ 8240-97. Навес запроектирован из металлических балок, сечение - двутавр 45Ш1, 40Б2, 25Б1 по СТО АСЧМ 20-93. Кровля – рулонная с утеплителем. Пространственная жёсткость и устойчивость здания операторной обеспечивается за счет жесткого сопряжения колонн и балок и жесткого диска перекрытий. Пространственная жёсткость и устойчивость навеса обеспечивается за счет жесткого сопряжения колонн в двух направлениях и жесткого диска покрытия. Фундаменты в здании операторной и мойки - плита из монолитного железобетона толщиной 200 мм с балками высотой 660 мм, фундаменты под колонны навеса столбчатые из монолитного железобетона. Бетон B20, W6, F100. Толщина плиты под резервуары – 400 мм. Под фундаментом предусмотрена песчаная подушка толщиной 200 см. Относительная отметка 0.000 соответствует абсолютной отметке +15.500 м. В соответствии с отчётом об инженерно-геологических изысканиях ООО «Геодезиястрой» (рег.№ 3325/1-06) 2006 года, основанием песчаной подушки служат суглинки тяжелые пылеватые тугопластичные Е=220 кг/см2. Расчетное сопротивление грунта R=18,5 кПа. Максимальное давление под подошвой фундамента p=13,9 кПа. Максимальный уровень грунтовых вод - (верховодка) вблизи дневной поверхности. Грунты слабоагрессивны к бетону нормальной проницаемости по содержанию хлора. В целях защиты бетона подземных конструкций марка бетона по водонепроницаемости принята W6. Ожидаемая средняя осадка здания менее 1 см.

Инженерное оборудование, сети инженерно-технического обеспечения, инженерно-технические мероприятия.

Электроснабжение предусмотрено от новой однотрансформаторной БКТП, размещаемой в пределах участка АЗС. Точка присоединения - РУ НН 0,4кВ в БКТП. Расчётная мощность электроприёмников – 130 кВА. Категория электроприёмников по надёжности электроснабжения – третья. Электроприёмники систем безопасности (первой категории), обеспечиваются питанием в послеаварийном режиме от автономных источников – дизельгенератора и ИБП. Схемно-конструктивные решения, проектируемой электроустановки, обеспечивают электробезопасность некатегорированного и эксплуатационного персонала (твёрдая изоляция, отключение нестационарных процессов, отсутствие напряжения прикосновения и др.), система заземления и уравнивания потенциалов запроектированы в соответствии с нормативами. Водоснабжение, в соответствии с ТУ от 27.03.2008 № 50/09/1-20-499/08-0-1 запроектировано от коммунального водопровода диаметром 300 мм по одному вводу диаметром 110мм. Точка присоединения - на Малой Карпатской улице. Гарантированный напор в сети 28 м.в.ст. Потребные напоры на объединённых системах водопроводов ХПВ и пожарном 14 и 17 м.в.ст. соответственно. Потребные напоры обеспечиваются от коммунальной системы. Расчётный расход на ХПВ+ГРВ 15,84 м3/сут, на внутреннее пожаротушение -2,6 л/сек. Наружное пожаротушение - от существующих проектируемых гидрантов, расчётный расход - 10л/сек; Горячее водоснабжение – от электроводонагревателей, расчётный расход - 0,77 м3/сут; Отвод бытовых сточных вод, предусмотрен в коммунальную сеть бытовой канализации диаметром 600мм по Карпатской улице (в существующий колодец № 143). Для перекачки стоков запроектирован КНС. Расчётный объём бытовых и производственных стоков - 10,96 м3/сут. Расчётный расход дождевых стоков с кровли, участка 14,93 л/сек, отведение дождевых стоков - в дождевую канализацию диаметром 400 мм по улице Олеко Дундича.
Источник теплоснабжения для отопления и вентиляции - электроэнергия. Для отопления помещения торгового зала отопление предусмотрены инфракрасные обогреватели Elztrih EZ с классом защиты IP44. Для зоны работы операторов кладовых производственных и непроизводственных товаров и в душевой предусмотрен теплый пол. Во вспомогательных помещениях устанавливаются масляные радиаторы Thermosoft (Швеция). У входных дверей в торговый зал, в коридор, в гардероб предусмотрены воздушно - тепловые завесы с электронагревом. В помещении мойки отопление - воздушное. Поддержание требуемой температуры в мойке +15°С обеспечивается работой двух воздушно - тепловых завес с электронагревом. При подборе мощности электронагрева учтены теплопотери здания и расход тепла на обогрев приточного наружного воздуха. Вентиляция АЗС – приточно-вытяжная с механическим побуждением и естественная. Воздухообмен помещений принят по кратностям, по санитарным нормам наружного воздуха на человека, в торговом зале - по расчету на ассимиляцию теплоизбытков. Для торгового зала и служебного помещения запроектирована приточная установка. Для санузлов предусмотрен самостоятельные вытяжные системы с бытовыми вентиляторами. В кладовых, электрощитовой, водомерном узле, подсобном помещении - естественная вытяжка через дефлектор. Для ассимиляции теплоизбытков в теплый период в помещениях торгового зала предусмотрена система кондиционирования типа сплит. Размещение наружных блоков - на кровле, внутренних блоков (2шт)-кассетного типа, в потолке. Вентиляция здания мойки - приточно-вытяжная. Приток - естественный через решетку, устанавливаемую в верхней зоне в наружной стене. Нагрев воздуха до расчетной температуры обеспечивается двумя воздушно - тепловыми завесами. Вытяжка - механическая из нижней и верхней зон помещения. Воздухообмен принят по технологическим требованиям.
