Архитектурные и объемно-планировочные решения

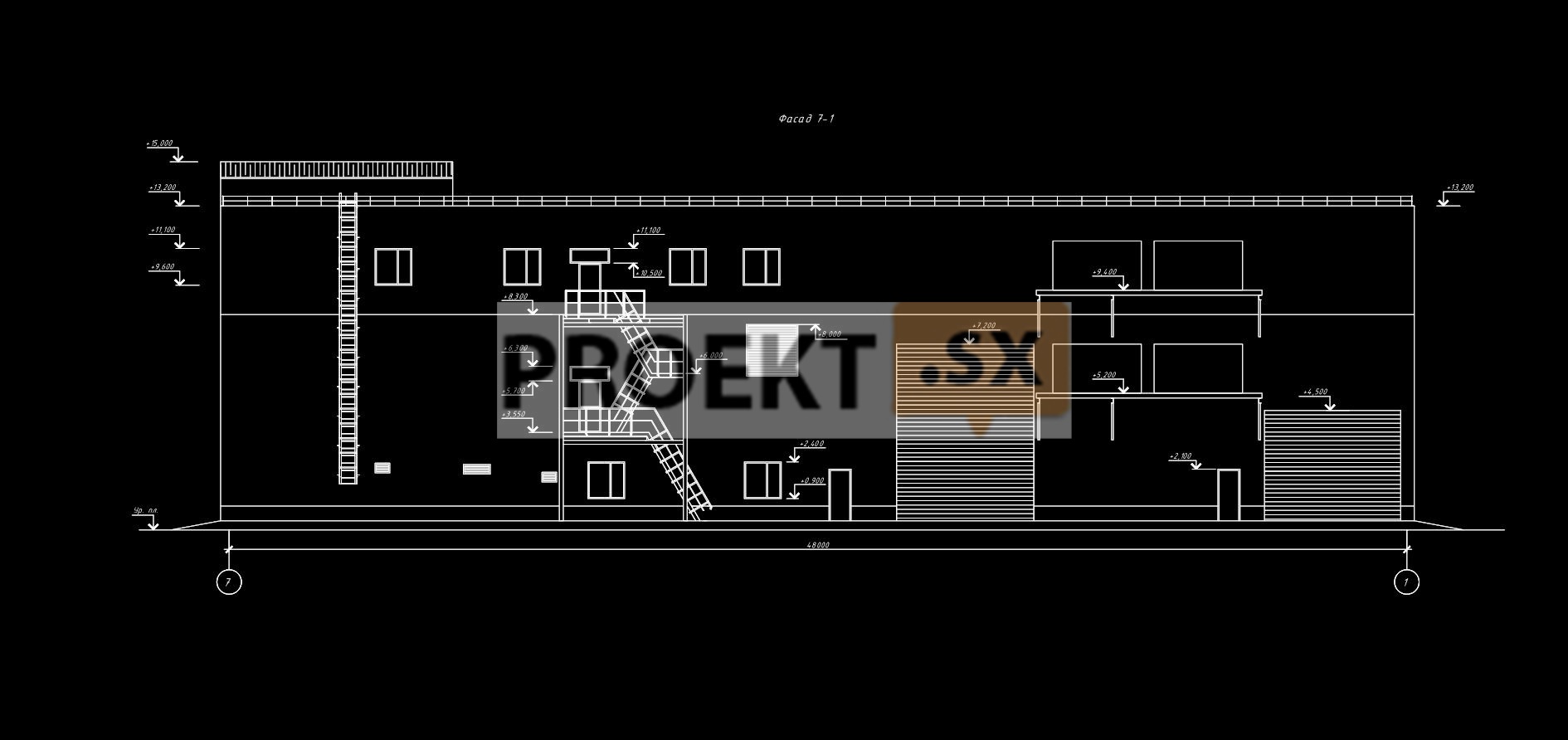

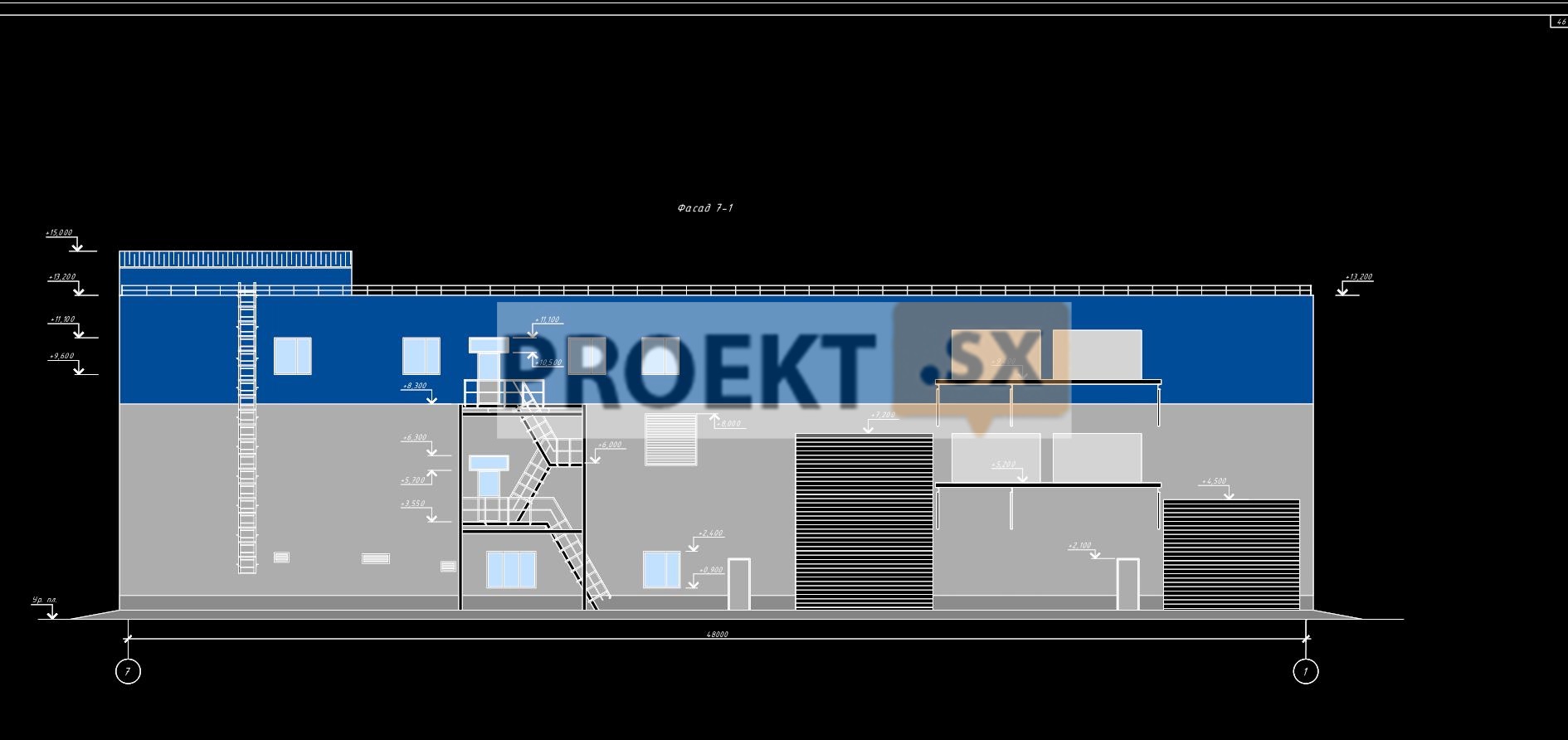

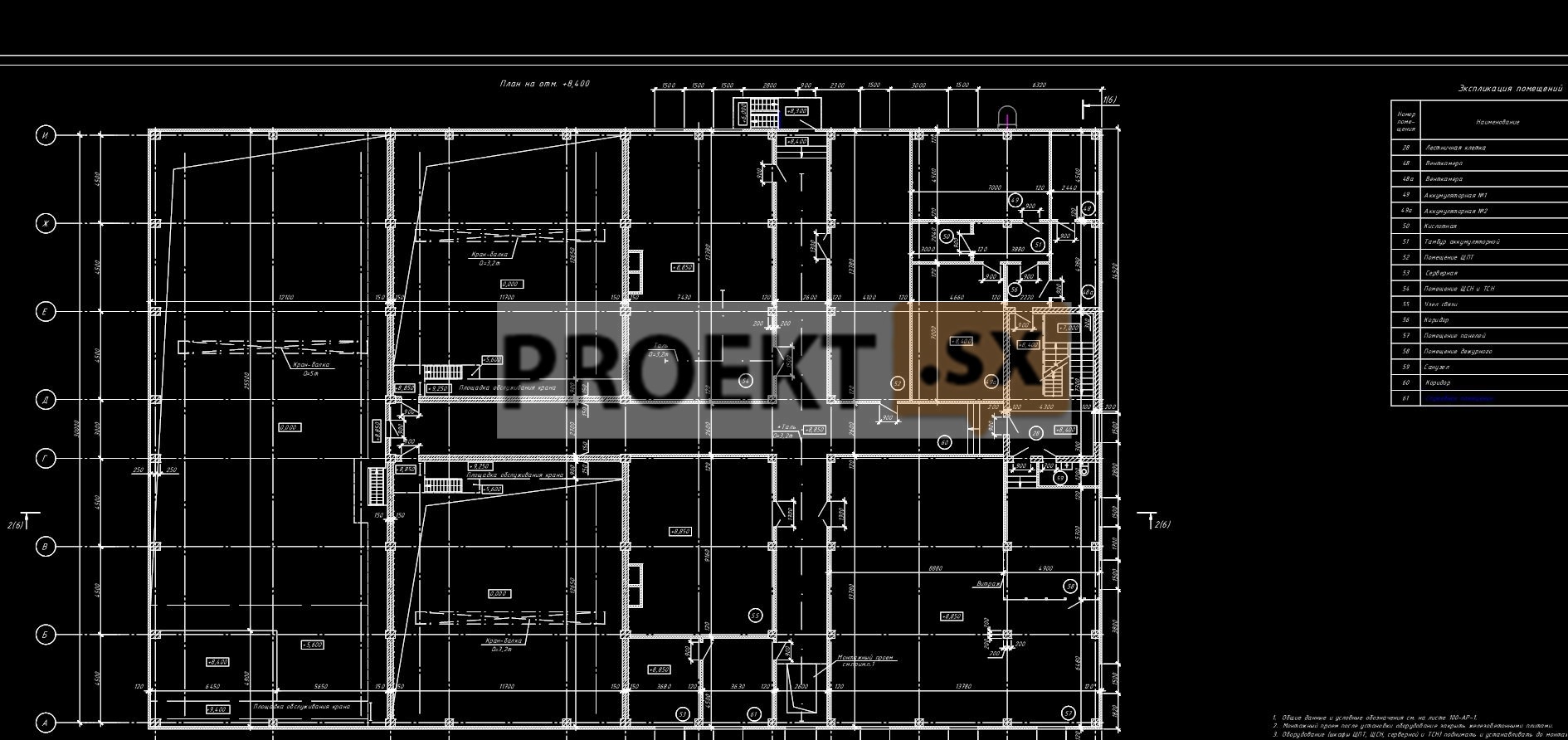

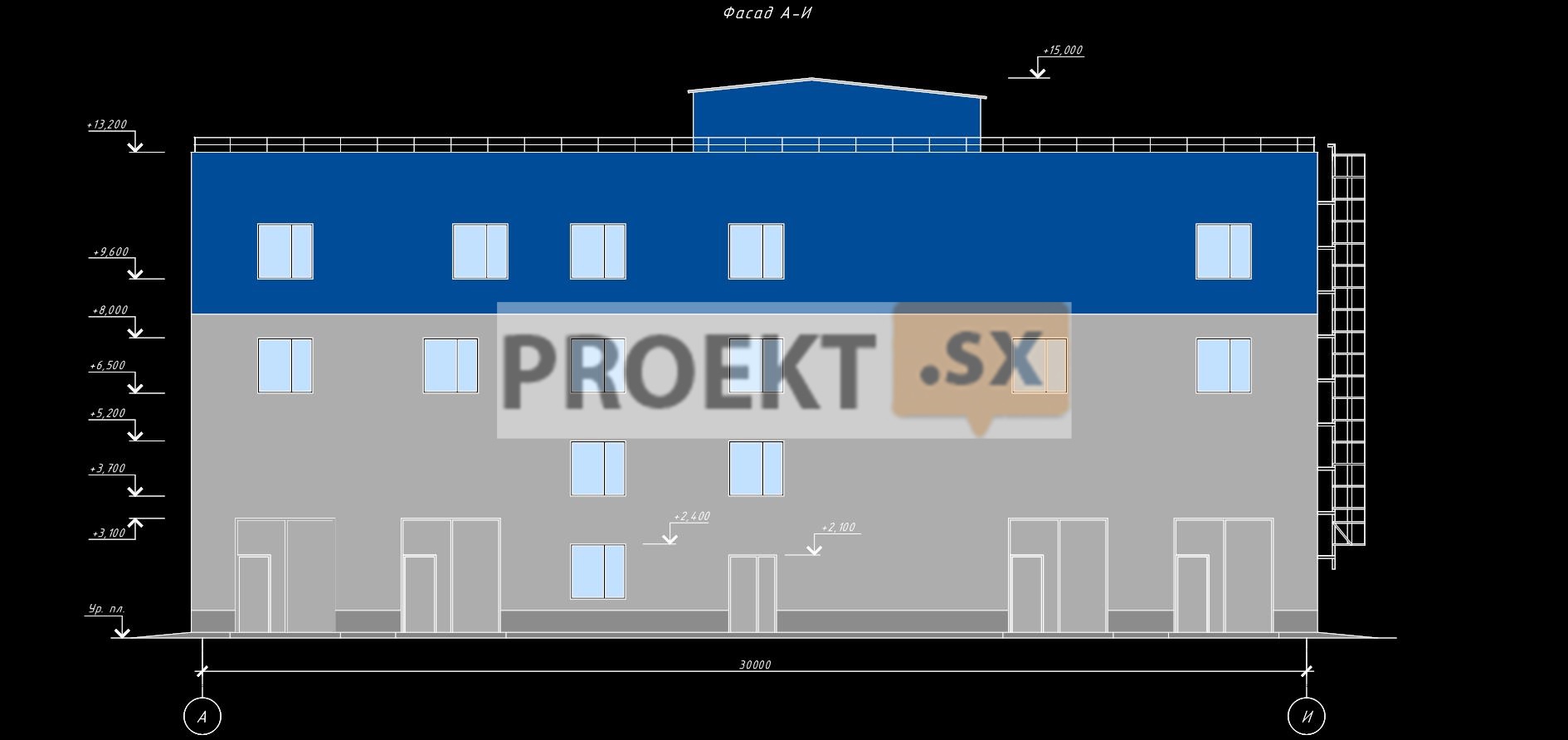

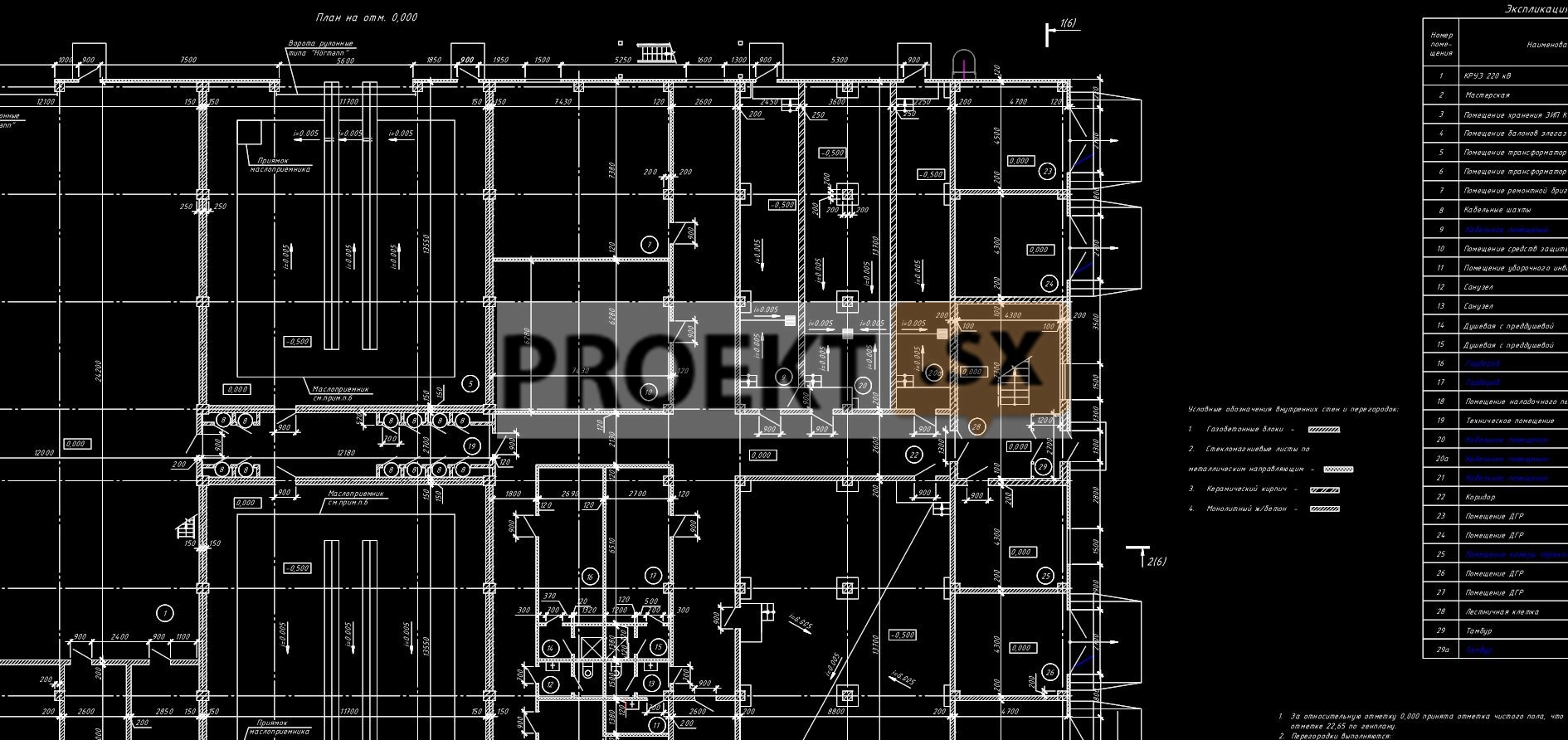

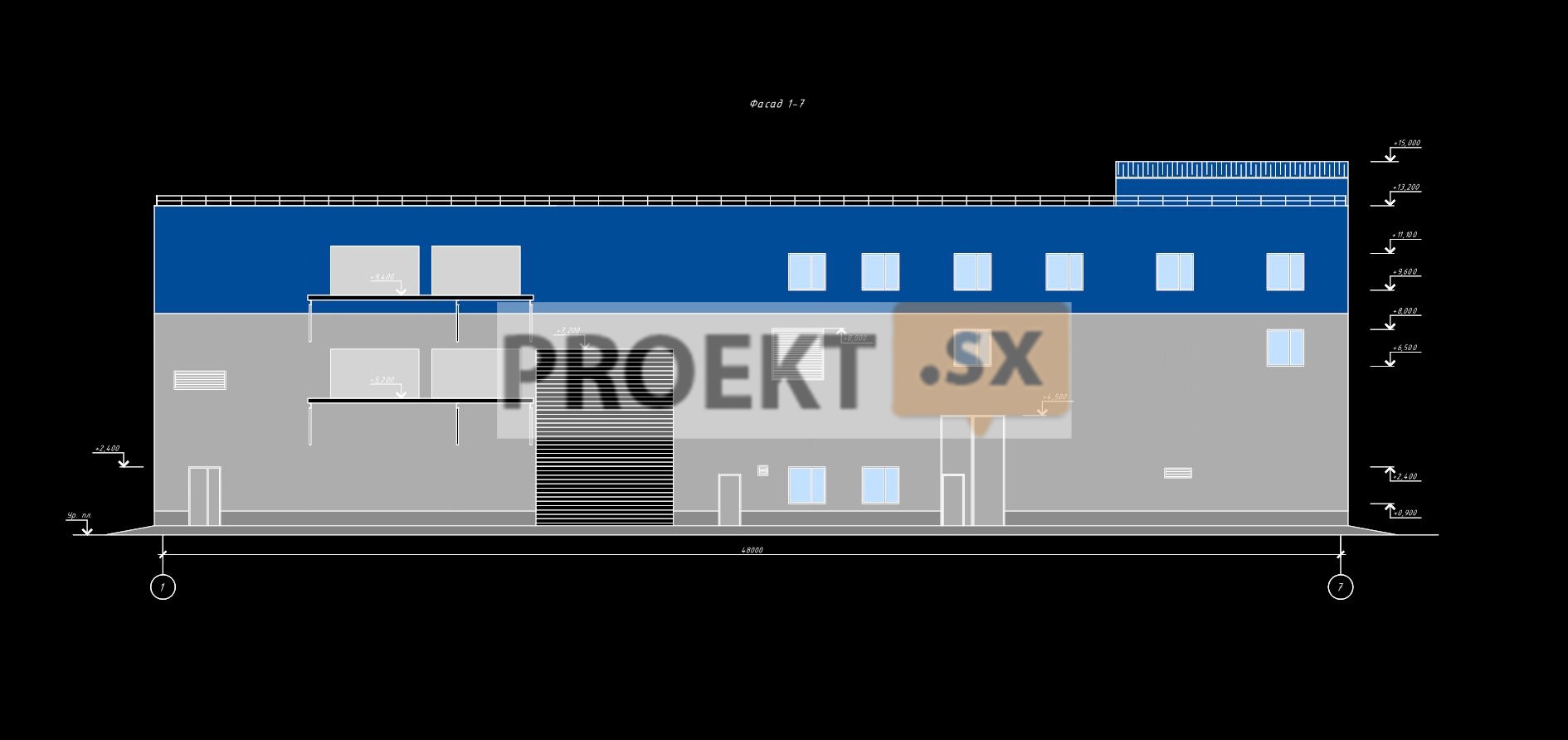

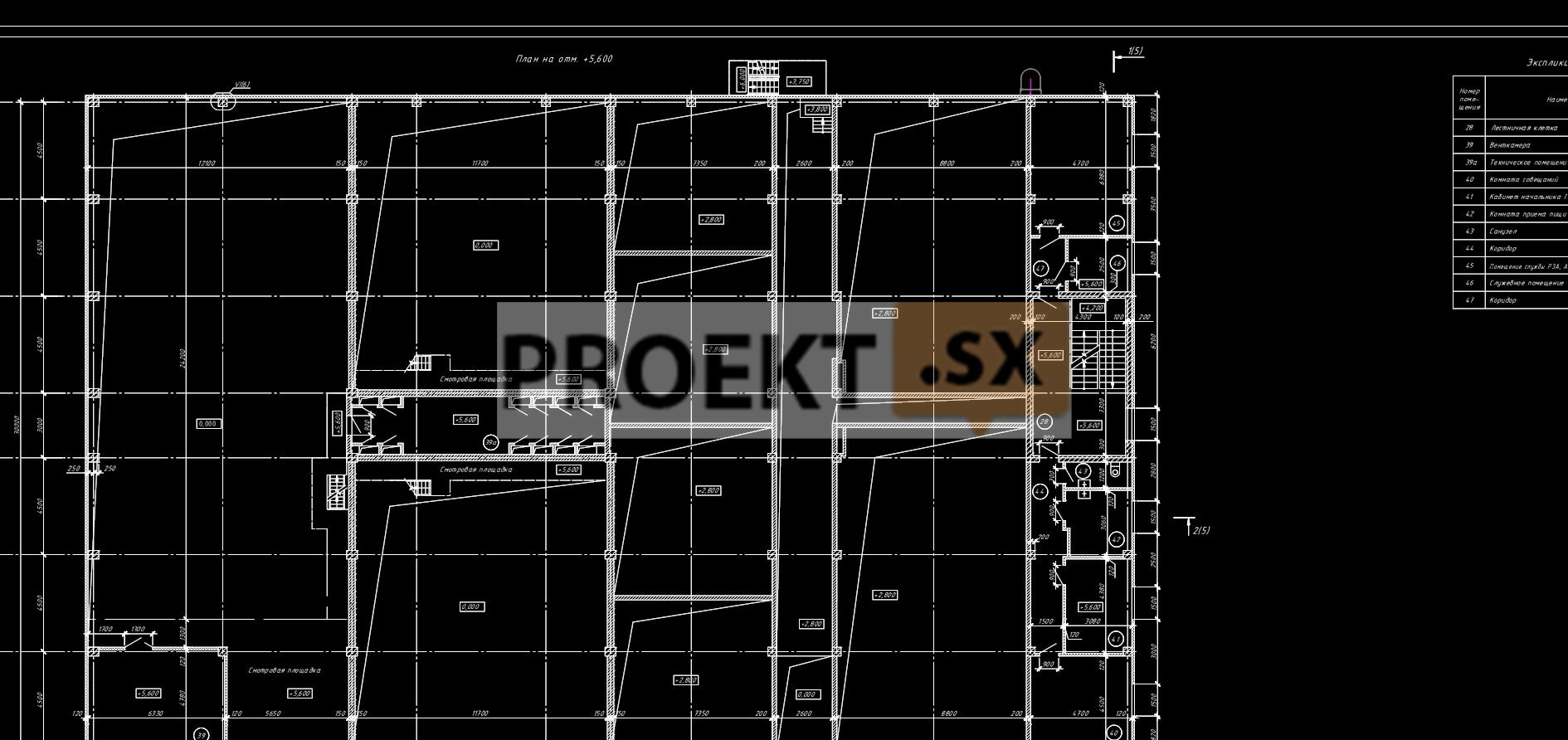

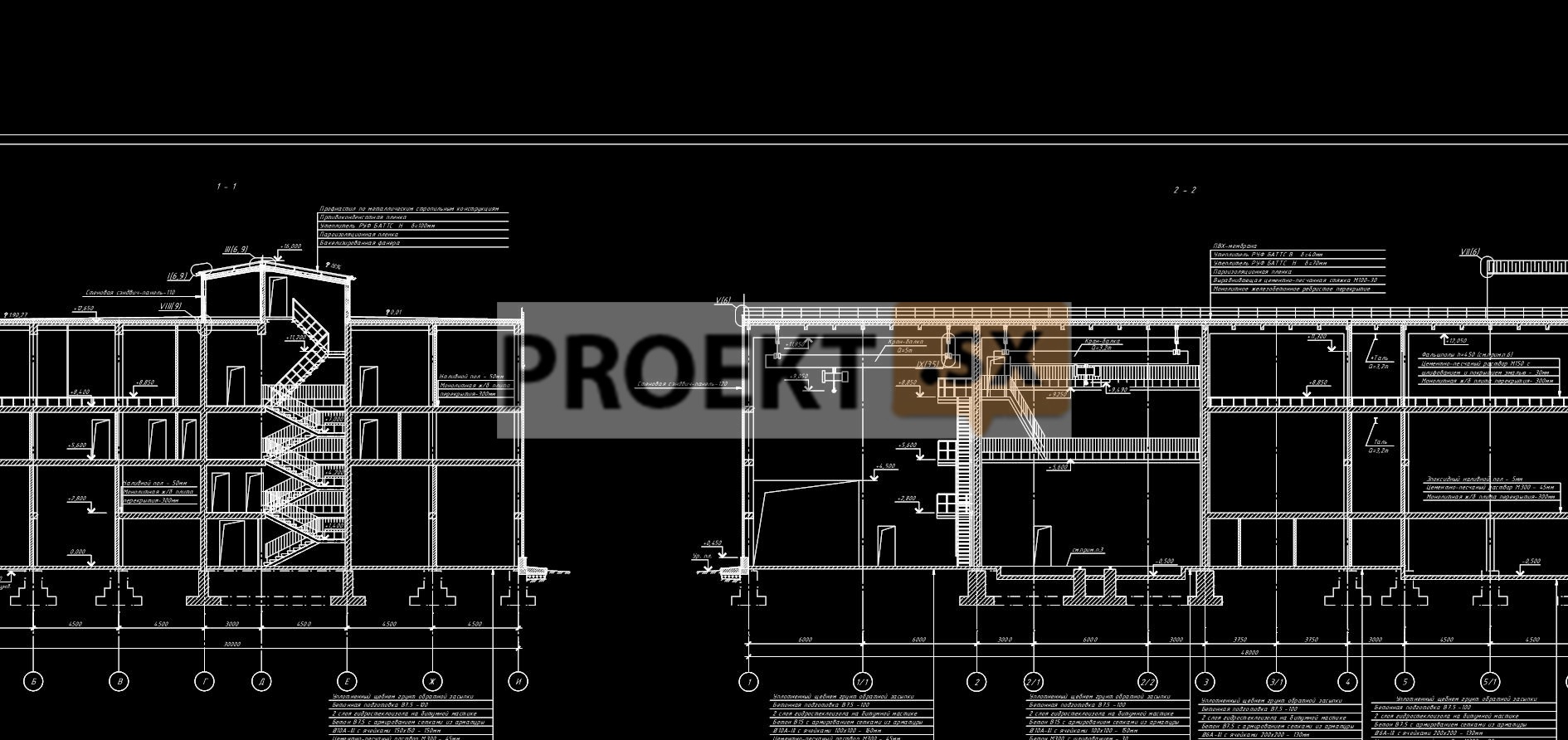

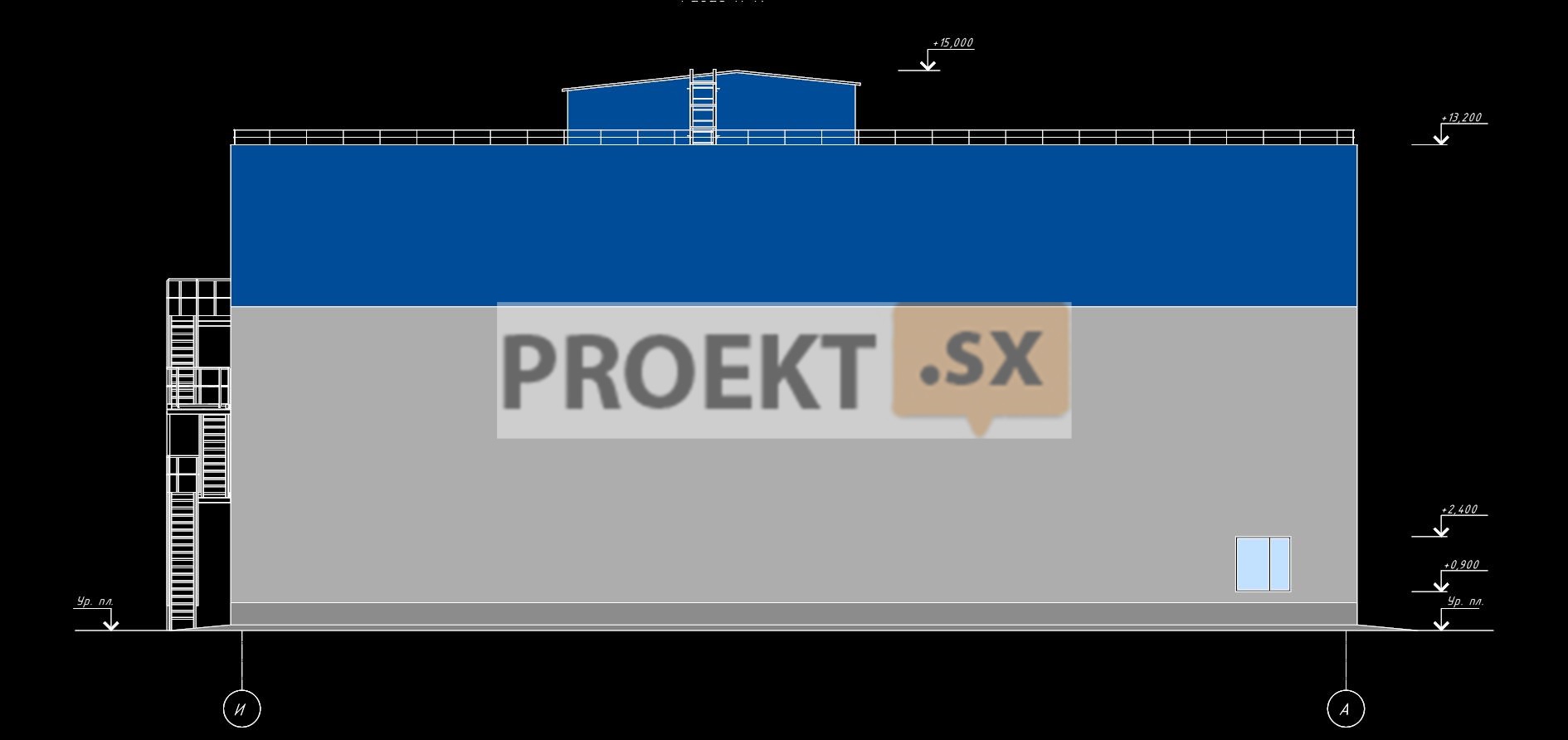

Здание подстанции четырех этажное без подвала разработано в каркасном исполнении из монолитного железобетона. Размер в осях 30х48 м. Высота этажей от пола до верха перекрытий 2,8 м. Высота здания подстанции – 16,150 м до отметки самой высокой точки кровли над лестничной клеткой – 16,150 от отметки прилегающей территории. В здании размещаются: Первый этаж - непосредственно технологические помещения (КРУЭ220 кВ, трансформаторные, кабельные, шахта для подъема оборудования и пр.), вспомогательные помещения (мастерская, хранения ЗИП КРУЭ, хранения баллонов элегаза и др.), бытовые помещения персонала (гардеробные, душевые и т.д.). Второй этаж – технологические помещения (три помещения токоограничивающих реакторов, два помещения РУ 10 кВ, технические помещения, кабельные шахты). Третий этаж – венткамера, технические и административные помещения. Четвёртый этаж - технологические помещения (две аккумуляторных с кислотной, две венткамеры, помещения ЩПТ, ЩСН и ТСН, узел связи, поме-щение дежурного). В залах КРУЭ 220 кВ и в трансформаторных камерах предусмотрены кран-балки, перекрывающие всю площадь помещений, грузоподъемностью 5,0 и 3,2 тонны, Для транспортировки оборудования по этажам (на отм.+2,800 и на отм. +8,400) предусмотрены монорельсы с электрической талью, грузоподъемностью 3,2 т. Для прокладки кабелей и других коммуникаций предусмотрено про-странство под фальшполами и над подвесными потолками. Фальшполы с верхним покрытием выполнены из антистатического винила. Помещения различной функциональной пожарной опасности отделяются противопожарными преградами, с противопожарными дверьми, оборудованными уплотнением и приборами самозакрывания. Эвакуация предусматривается по лестнице типа Л1 (в лестничной клетке) и по эвакуационной лестнице 3-го типа (наружная, открытая). С первого этажа предусмотрен выход непосредственно наружу через дверные проемы и распашные ворота. Выход на кровлю предусмотрен по лестничной клетке. Кровля здания – плоская: ПВХ-мембрана по стяжке, уложенной на минераловатные плиты Rockwool РУФ БАТТС, кровля с внутренним водостоком. Каркас здания подстанции - рамная конструкция из колонн и монолит-ных перекрытий со скрытыми и явными балками Лестничная клетка здания запроектирована из монолитного железобетона. Предусмотрены диафрагмы жесткости в виде монолитных железобетонных стен. Предусмотрена огнезащита основных железобетонных балок вермикулитовой штукатуркой толщиной 15 мм, второстепенные железобетонные бетонные балки с покрытием вермикулитовой штукатуркой толщиной 25 мм. Ограждающие конструкции – навесные стеновые сэндвич-панели по типу «Армакс» толщиной 120 мм. Для прокладки кабелей и других коммуникаций предусмотрено пространство под фальшполами и над подвесными потолками. Фальшполы запроектированы с верхним покрытием из антистатического винила. Внутренняя отделка здания запроектирована с учетом условий эксплуатации производственных и бытовых помещений и санитарно-гигиенических требований. В помещениях с постоянным пребыванием людей стены и перегородки запроектированы с облицовкой стекло-магниевыми листами (СМЛ). Перего-родки запроектированы из СМЛ по металлическому каркасу с заполнением внутреннего пространства минераловатными плитами с дальнейшей оклейкой стеклообоями под окраску. Стены санузлов и душевых запроектированы с облицовкой керамической плиткой. Покрытие пола - керамическая плитка. В служебных помещениях предусмотрены полы из ламината. В трансформаторной камере предусмотрена облицовка стен акустическими сэндвич панелями поэлементной сборки толщиной100 мм. В помещении КРУЭ проектом предусмотрены полы с обеспыливающим покрытием, обладающие антистатическими свойствами (эпоксидные наливные полы). В помещениях службы РЗА, АСУТП, АСКУЭ, службы связи запроектирован фальшпол 450 мм. Плиты фальшполов фирмы Lindner состоят из кальциевосульфатной основы, усиленной армирующими волокнами. Подвесные потолки запроектированы из модульных панелей 600х600х5 мм из минерального волокна. В душевых панели 600х600х5 из стекловолокна Окна из ПВХ профилей с двухкамерным стеклопакетом. Все оконные проёмы первого этажа предусмотрены с рольставнями. Здание проходной одноэтажное без подвала, с размерами в плане 6х9 м, высотой помещений 2,7 м. В здании размещаются: проходная; комната дежурного персонала; электрощитовая, комната для хранения личных вещей; санузел; сушилка; комната досмотра; оружейная комната; Кровля здания – двускатная из профилированного листа по металличе-ским стропильным конструкциям с уклоном 19%. Водоотвод с покрытия - наружный организованный. Фундаменты – ленточные железобетонные в монолитном исполнении. Наружные стены здания запроектированы из полнотелого керамического кирпича с минераловатным утеплителем и декоративной облицовкой фасада из металлического сайдинга. Перегородки - из керамического кирпича. Внутренняя отделка здания запроектирована в соответствии с условиями эксплуатации помещений и санитарно-гигиеническими требованиями. Наружная отделка - утепление минераловатными плитами 100 мм, декоративная облицовка фасада из металлического сайдинга и облицовка по цоколю декоративным материалом. Потолки - окраска водоэмульсионной краской. Полы запроектированы в соответствии с назначением помещений. В помещениях с постоянным пребыванием персонала покрытие полов предусмотрено на теплой основе. Заполнение дверного проема комнаты хранения оружия запроектировано со сплошным стальным дверным полотном толщиной не менее 3 мм, усиленным по периметру и диагоналям стальным профилем толщиной стенок не менее 3 мм и шириной полок не менее 50 мм и решетчатым дверным полотном из прутка диаметром не менее 16 мм с размером ячеек не более 150х150 мм, свариваемых в каждом пересечении. По периметру решетчатая дверь обрамляется стальным уголком размером не менее 35х35х4 мм. Дверная коробка из профиля с толщиной стенок не менее 5 мм и шириной полок не менее 100 мм. Окна из ПВХ профилей с двухкамерным стеклопакетом, все оконные проемы снаружи оборудуются рольставнями. Отмостка вокруг здания предусмотрена из плотного мелкозернистого асфальтобетона шириной 1 м с уклоном 7 % от здания. Степень огнестойкости здания проходной – II. Здание насосной. Здание запроектировано одноэтажным полузаглубленным размерами в плане 12х13 м с резервуарами V=2х185 м3. В здании размещается помещение насосной и два резервуара объемом по 185 м³. Здание запроектировано в монолитном исполнении из железобетона. Перекрытие запроектировано из монолитного железобетона толщиной 300 мм. Кровля – бесчердачная двускатная из профилированного листа по металлическим конструкциям, с уклоном 10% с организованным наружным водостоком с электроподогревом. Наружные стены с вентилируемой воздушной прослойкой и утеплителем из минераловатных плит с декоративной облицовкой экраном фасада из металлического сайдинга. Внутренняя отделка здания запроектирована с учетом условий эксплуатации (окраска стен по подготовленной поверхности). Наружная отделка - утепление минераловатными плитами «Rockwool» «Венти Батс» толщиной 100 мм (для насосной) и 150 мм (для резервуаров), декоративная облицовка фасада из металлического сайдинга и облицовка по цоколю декоративным кирпичом. Наружные двери - металлические утепленные. Подъемно-секционные ворота металлические утеплённые, оконные блоки из ПВХ профилей. Отмостка вокруг здания предусмотрена из плотного мелкозернистого асфальтобетона шириной 1,2 м.

Конструктивные и объемно-планировочные решения

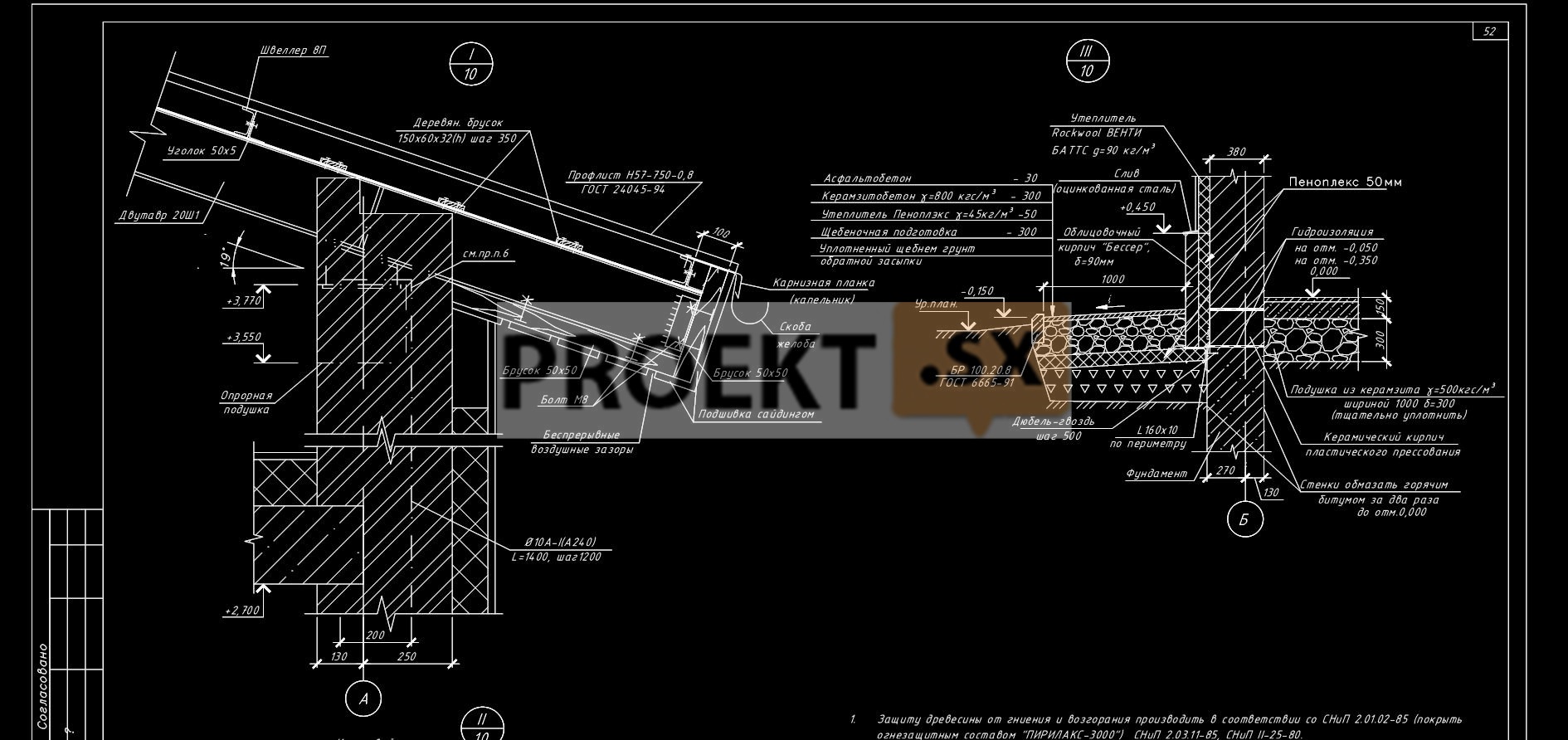

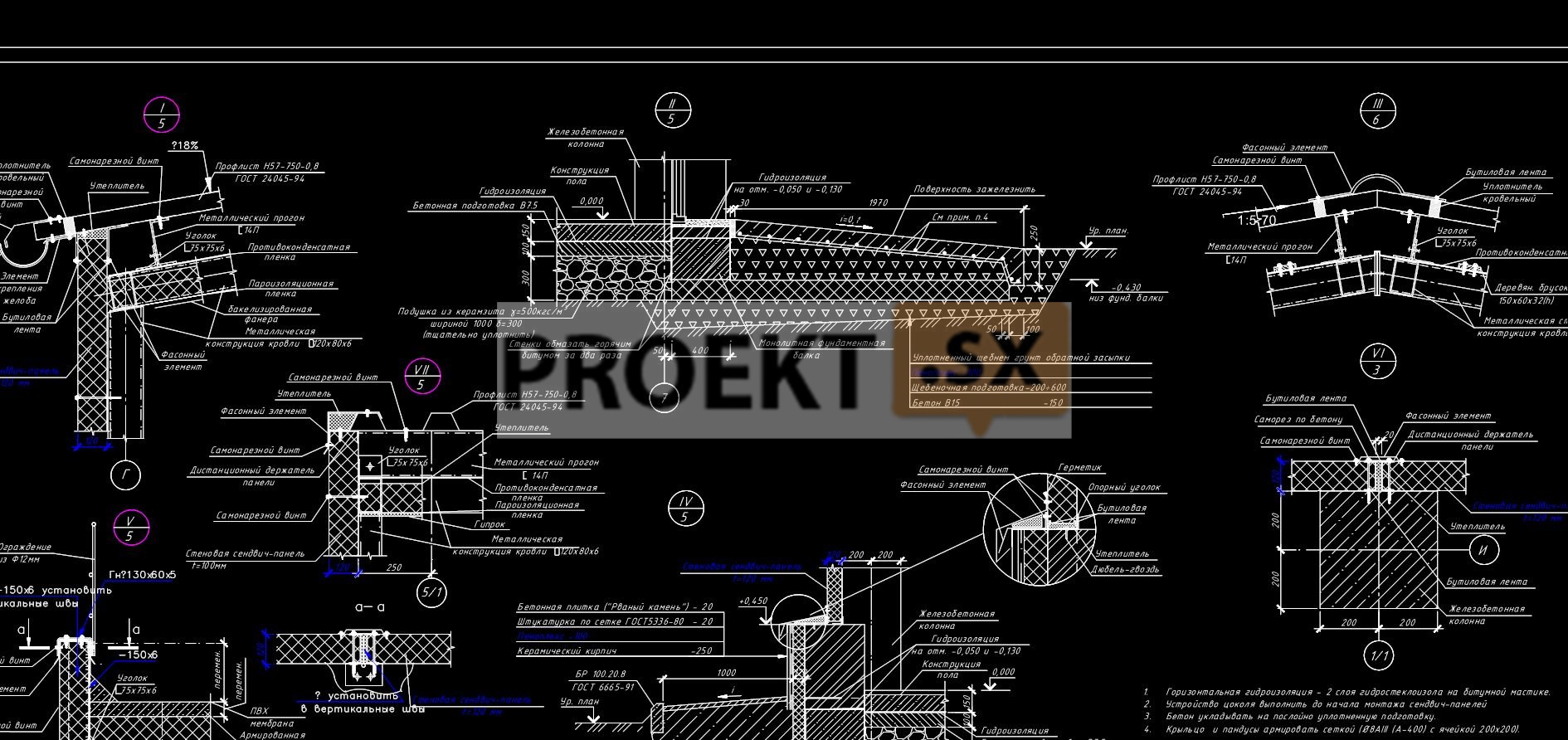

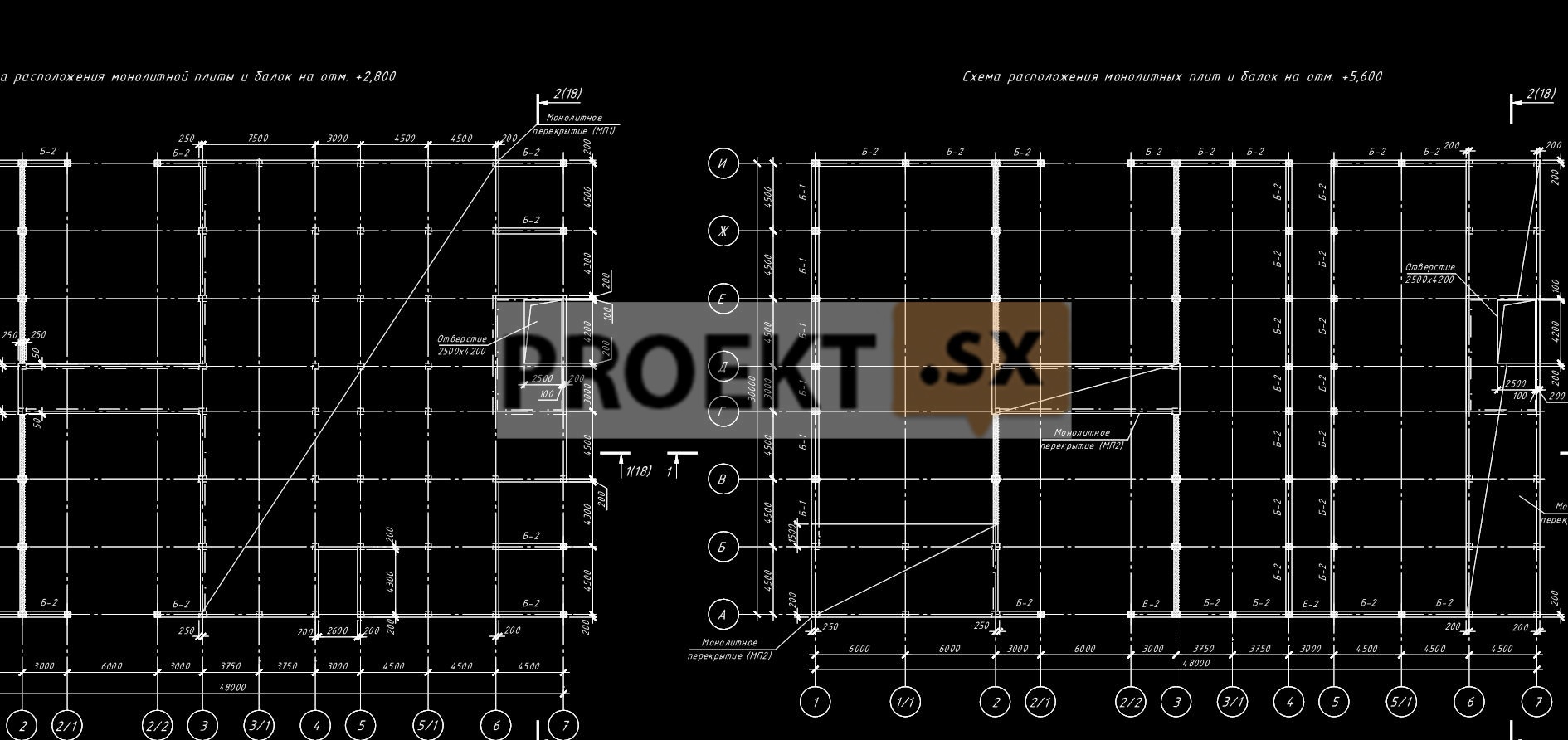

Здание подстанции. Уровень ответственности здания – II. Здание запроектировано по каркасной конструктивной схеме. Колонны – монолитные железобетонные сечением 400х400 и 500х400 мм. Шаг колонн переменный, максимальный шаг 12,0х4,5 м. Бетон колонн В30. Наружные стены навесные сэндвич панели толщиной 120 мм. Внутренние стены и перегородки – кирпичные толщиной 250 мм из кирпича КОРПо 1НФ/100/2,0/25, газобетонные толщиной 200 мм из газобетона D500, В2,5 и из стекломагниевых листов по металлокаркасу толщиной 120 мм. Перекрытия – монолитные железобетонные плиты толщиной 300 мм. Класс бетона В30. Покрытие – монолитная ребристая железобетонная плита толщиной 120 мм. Ребра высотой 400 мм. Класс бетона В30. Лестницы – металлические и сборные железобетонные ступени по стальным косоурам. Пространственная жесткость обеспечивается совместной работой колонн защемленных в фундаментах, поперечных и продольных диафрагм жесткости (стены лестничной клетки), объединенных в единую пространственную систему дисками междуэтажных перекрытий. Фундаменты столбчатые под колонны и ленточные под стены. Класс бетона B20, W6, F150. За отметку 0,000 принята отметка, соответствующая абсолютной отметке +22,65 м. Максимальный уровень грунтовых вод вблизи дневной поверхности. Грунтовые воды слабоагрессивны к бетону нормальной проницаемости по содержанию агрессивной углекислоты и по водородному показателю. Проектом предусмотрено применение бетона пониженной проницаемости марки W6, боковые поверхности подземных железобетонных конструкций, соприкасающихся с грунтом - защищаются обмазкой горячим битумной мастикой за 2 раза. Ожидаемые расчетные осадки – не более 1,5 см, что менее предельно допустимых. Здание «ПС» запроектировано вне зоны влияния на существующую застройку. Здание проходной. Уровень ответственности здания - II. Проходная запроектирована по стеновой конструктивной схеме. Наружные стены несущие кирпичные толщиной 380 мм, выполненные из силикатного кирпича с цоколем из полнотелого керамического кирпича марки КОРПо 1НФ/100/2,0/25 на растворе М50. Перегородки выполнены из кирпича КОРПо 1НФ/100/2,0/25 на растворе М50 толщиной 120 мм. Перекрытие (чердачное) выполнено из сборных плоских многопустотных железобетонных плит толщиной 220 мм. Плиты перекрытий выполнены по серии 1.141-1в.63. Кровля запроектирована двускатной по металлическим стропилам из двутавра 20Ш1. Пространственная жесткость, прочность и устойчивость обеспечивается совместной работой несущих стен и диска перекрытий. За отметку 0,000 принята отметка, соответствующая абсолютной отметке +22,65 м. Фундаменты приняты на естественном основании ленточные из монолитного железобетона. Бетон B15,W6, F150. Основание фундаментов - пески мелкие плотные насыщенные водой с е=0,594, с=3 кПа, φ=34, Е=340 кг/см2 и пески пылеватые средней плотности насыщенные водой с е=0,65, с=1 кПа, φ=28, Е=180 кг/см2. Расчетное сопротивление грунтов основания не ниже R=3,15 кг/см2. Давление на грунт не более р=1,14 кг/см2. Подготовка под фундаментом - из монолитного бетона В7.5, толщиной 100 мм. Максимальный уровень грунтовых вод вблизи дневной поверхности. Боковые поверхности подземных железобетонных конструкций, соприкасающихся с грунтом - защищаются обмазкой горячим битумной мастикой за 2 раза. Средняя осадка здания - 5 мм. Здание проходной запроектировано вне зоны влияния на существующую застройку. Здание объединенное насосной с резервуарами V=2х185м3.  Уровень ответственности здания - II. Здание запроектировано по стеновой конструктивной схеме. Наружные и внутренние стены из монолитного железобетона толщиной 300 мм. Перекрытие выполнено из монолитного железобетона толщиной 300 мм. Кровля запроектирована двускатной по металлическим стропилам из квадратной трубы 120х80х6. Все конструкции запроектированы из бетона B25,W8, F150. Пространственная жесткость, прочность и устойчивость обеспечивается совместной работой несущих стен и диска перекрытий. За отметку 0,000 принята отметка, соответствующая абсолютной отметке +22,65 м. Фундамент запроектирован плитным на естественном основании из монолитного железобетона. Бетон B25,W8, F150. Основание фундаментов - пески пылеватые средней плотности насыщенные водой с е=0,65, с=1 кПа, φ=28, Е=180 кг/см2. Расчетное сопротивление грунтов основания не ниже R=1,63 кг/см2. Давление на грунт не более р=0,76 кг/см2. Подготовка под фундаментом - из монолитного бетона В7.5, толщиной 100 мм.  Максимальный уровень грунтовых вод вблизи дневной поверхности. Проектом предусмотрено применение бетона пониженной проницаемости марки W8. Здание объединенное насосной с резервуарами запроектировано вне зоны влияния на существующую застройку.  Открытое распределительное устройство 220 кВ (ОРУ 220 кВ). Порталы ОРУ выполнены свободностоящими в виде двухпролетных П-образных рам с шарнирным соединением стоек с траверсами и с жестким со-пряжением стоек с фундаментами. Порталы запроектированы по серии 3.407.9-149, устанавливаемых на отдельностоящие фундаменты из сборного железобетона. Фундаменты под портал – грибовидные сборные железобетонные по типовой серии, устанавливаемые в отрытые котлованы на уплотненный щебнем грунт. Класс для сборных фундаментов не ниже предусмотренного типовой серией. Марка бетона по морозостойкости F150, по водонепроницаемости W6. Основанием фундамента служит ИГЭ-5 (песок мелкий плотный, насыщенный водой): II=34; сII=3 кПа; Е=34 МПа.  Расчетные нагрузки на фундамент: сжимающая - 21,4 т; выдергивающая - 17,2 т.  Давление под подошвой фундамента составляет 8,8 т/м2. Осадка фундамента - 2,04 мм. Комбинированный песко-нефтеуловитель. Комбинированный песко-нефтеуловитель (КПН) устанавливается в составе локальных очистных сооружений поверхностных стоков с площадки. КПН представляет собой горизонтальную цилиндрическую емкость диаметром 1,5 м и длиной 5,5 м заводского изготовления, выполненную из армированного стеклопластика. Емкость устанавливается на глубину 3,5 м от планировочной поверхности грунта, что соответствует абсолютной отметке 19,00. Основанием является ИГЭ 5 (песок мелкий плотный, насыщенный водой): II=34; сII=3 кПа; Е=34 МПа. Фундамент - монолитная железобетонная плита толщиной 400 мм из бетона класса В15, W8, F150. Под плитой выполняется бетонная подготовка из бетона класса В7,5 толщиной 100 мм по песчаной подготовке толщиной 300 мм. Сорбционный блок доочистки. Сорбционный блок доочистки (СБ) устанавливается в составе локальных очистных сооружений поверхностных стоков с площадки. СБ представляет собой вертикальную цилиндрическую емкость диаметром 2,0м заводского изготовления, выполненную из армированного стеклопластика. Емкость устанавливается на глубину 4,77 м от планировочной поверхности грунта, что соответствует абсолютной отметке 17,53. Основанием является ИГЭ 5 (песок мелкий плотный, насыщенный водой): II=34; сII=3 кПа; Е=34 МПа. Фундамент - монолитная железобетонная плита толщиной 400 мм из бетона класса В15, W8, F150. Под плитой выполняется бетонная подготовка из бетона класса В7,5 толщиной 100мм по песчаной подготовке толщиной 300 мм. Регулирующий резервуар V=100 м3. Регулирующий резервуар устанавливается в составе локальных очистных сооружений поверхностных стоков с площадки. Резервуар представляет собой горизонтальную цилиндрическую емкость диаметром 3,0 м и длиной 14,7 м заводского изготовления, выполненную из армированного стеклопластика, и имеет декларацию соответствия. Емкость устанавливается на глубину 3,5 м от планировочной поверхности грунта, что соответствует абсолютной отметке 19,00. Основанием является ИГЭ 5 (песок мелкий плотный, насыщенный водой): II=34; сII=3 кПа; Е=34 МПа. Фундамент - монолитная железобетонная плита толщиной 400 мм из бетона класса В15, W8, F150. Под плитой выполняется бетонная подготовка из бетона класса В7,5 толщиной 100 мм по песчаной подготовке толщиной 300 мм. Маслосборник V=135 м3. Маслосборник представляют собой монолитный железобетонный резервуар, подземной установки расположенный на отметке 17,100. Жесткость конструкции резервуара обеспечивается продольными и поперечными стенами. Все конструктивные элементы, стены, днище, покрытие выполнены из монолитного железобетона толщиной 300 мм. Бетон B25,W8, F150. Под плитой предусмотрена бетонная подготовка из бетона В7.5 толщиной 150 мм по уплотненному щебнем грунту. Бетонные конструкции, гидроизоляцией Гидро S (В) пенетрит и 3 слоями гидростеклоизола на битумной мастике. Основанием является ИГЭ 6 (песок средней крупности плотный, насыщенный водой): II=40; сII=3 кПа; Е=50 МПа. Наибольшее напряжение под подошвой σ=6,58 т/м2, что не превышает расчетное сопротивление грунта R=44,6 т/м2. Открытое распределительное устройство 35 кВ (ОРУ 35 кВ). Оборудование открытого распределительного устройства 35 кВ устанавливается на типовые строительные конструкции (опоры из стоек СОН) по типовой серии. Железобетонные сборные стойки СОН устанавливаются в котлован диаметром 650 мм глубиной 2,5 м на подушку из щебня толщиной 300 м. Пазухи между стойкой и стенками котлована заполняются крупнозернистым песком с послойным уплотнением. Тип закрепления в грунте - К-650-П по типовой серии. Железобетонные сборные стойки СОН устанавливаются в сверленый котлован диаметром 650 мм глубиной 2,5 м на подушку из щебня толщиной 300 м. Пазухи между стойкой и стенками котлована заполняются крупнозернистым песком с послойным уплотнением. Тип закрепления в грунте - К-650-П. Трансформатор Т3 35/10 кВ. Трансформатор устанавливается на монолитный железобетонный мелкозаглубленный фундамент, изготавливаемый из бетона класса В15, F150, W6. Под фундаментом выполняется щебеночная подготовка (б=250 мм) по песчаной подушке. Песчаная подушка выполняется из крупнозернистого песка (б=750 мм) с тщательным уплотнением до объемного веса 1,7 т\м3 в соответствии с требованием СНиП 2.09.03-85.
