Архитектурные и объемно-планировочные решения

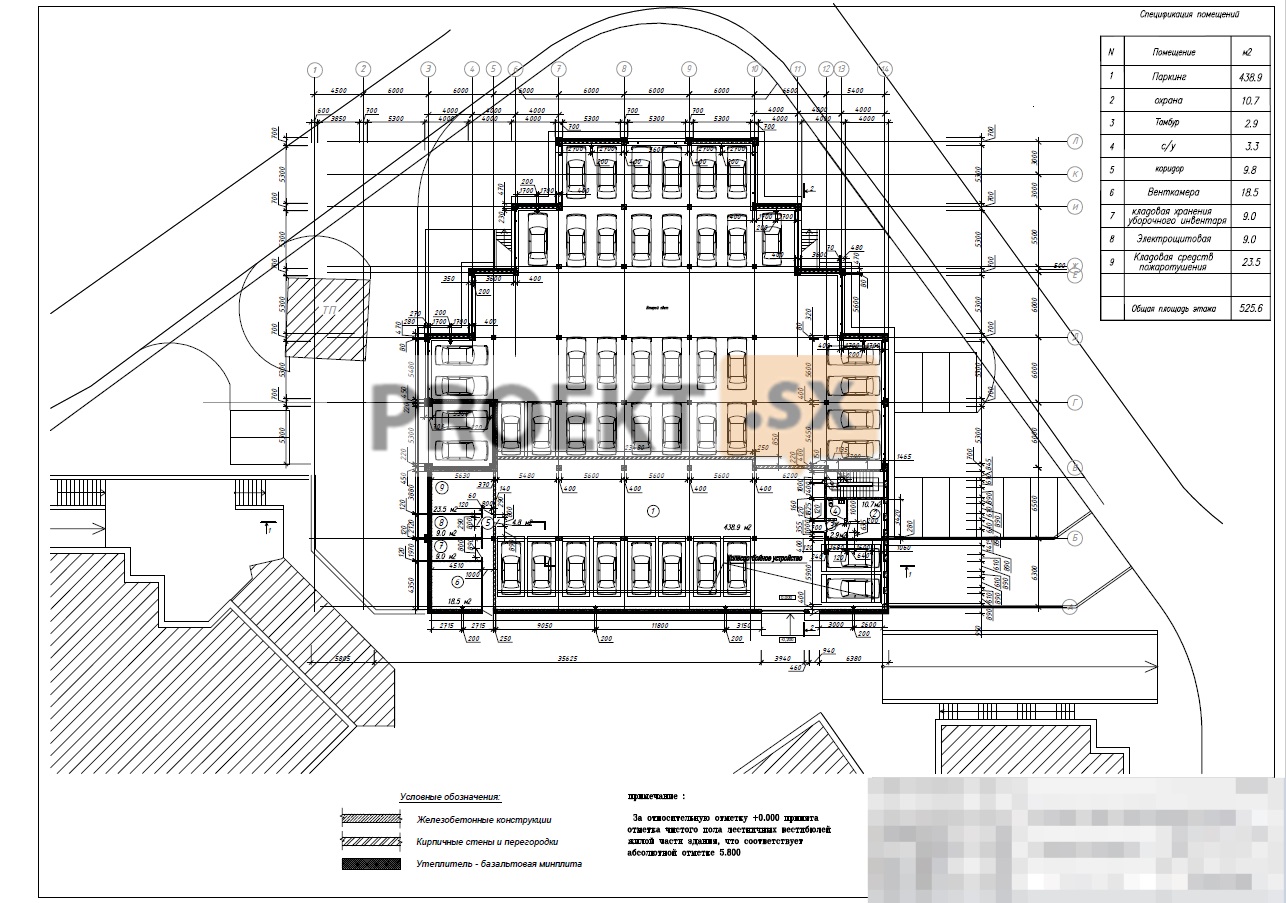

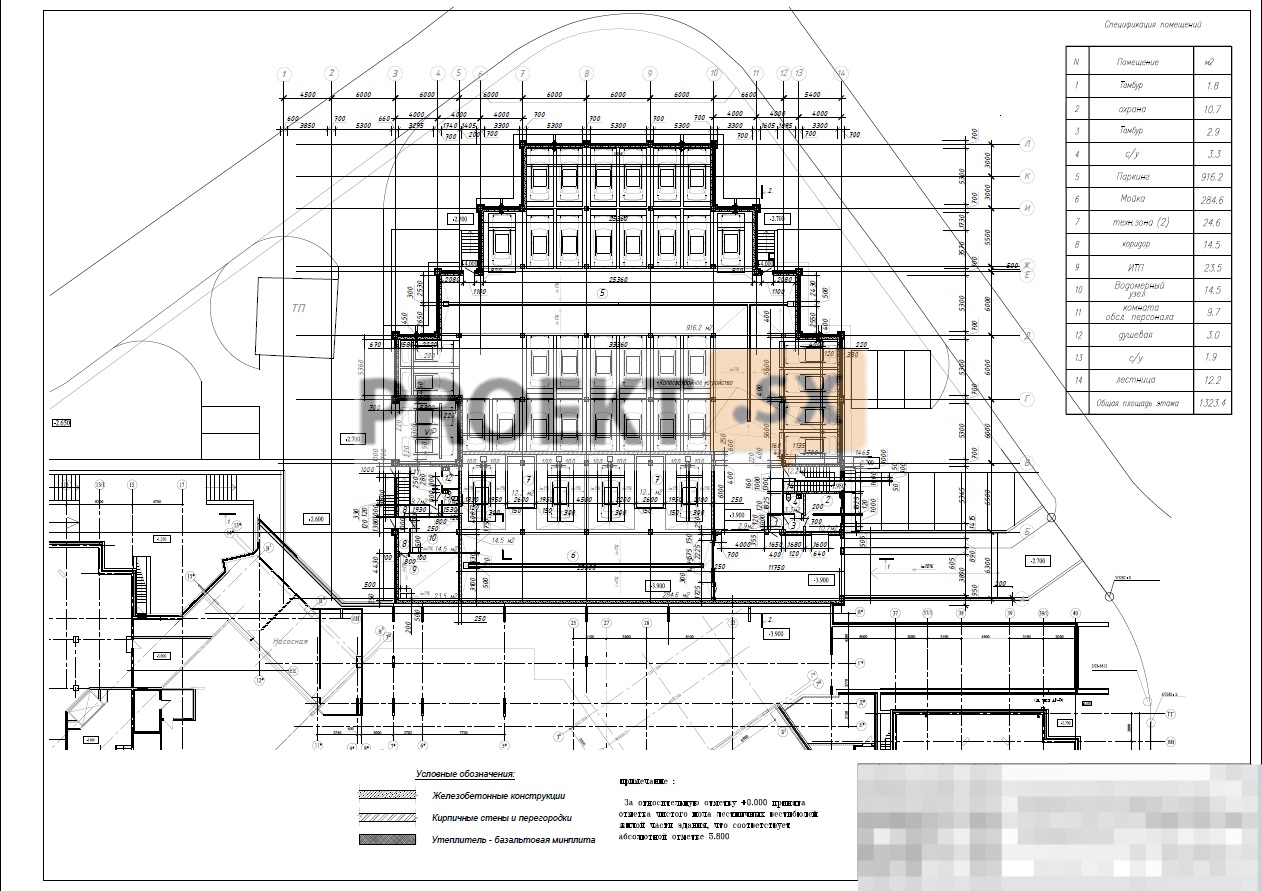

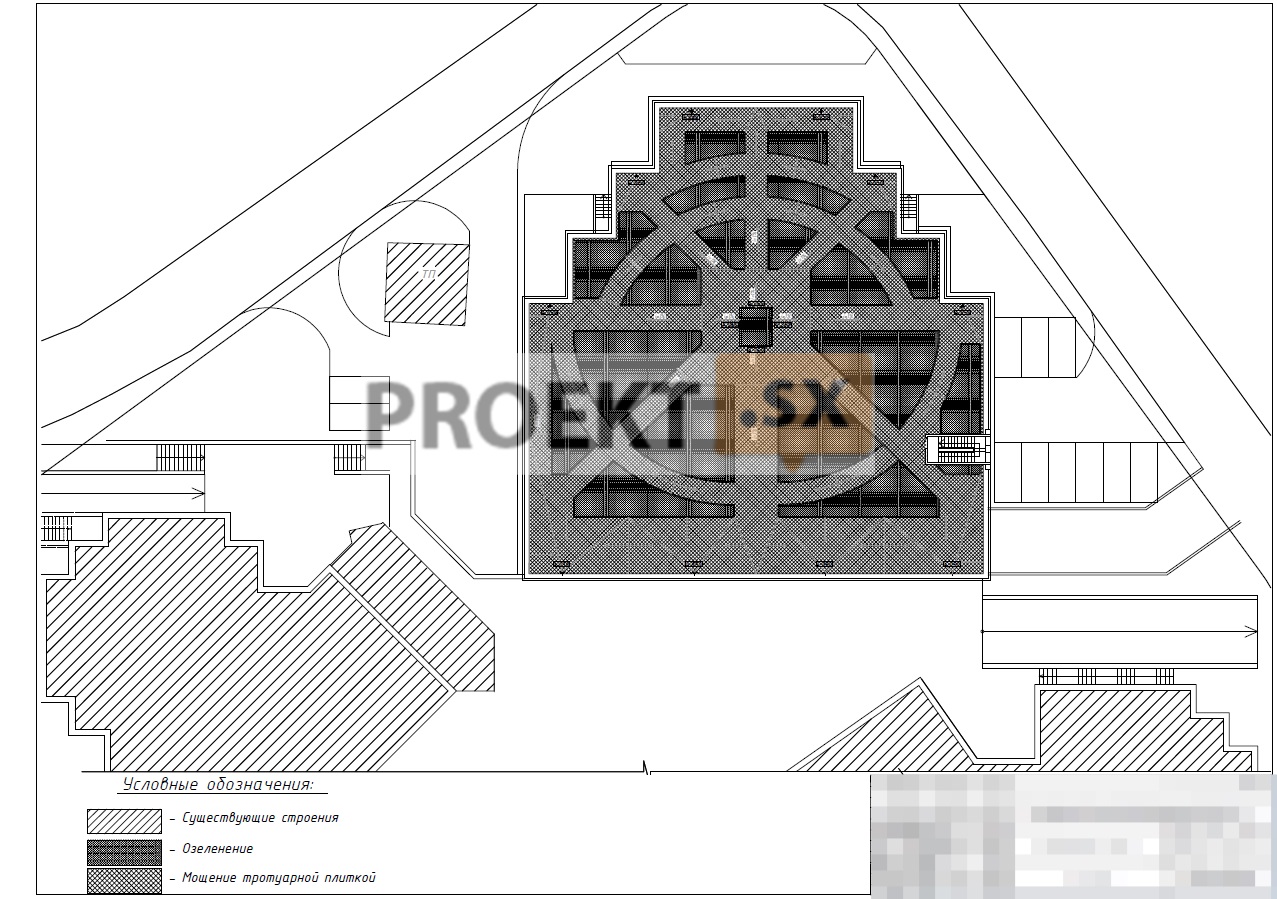

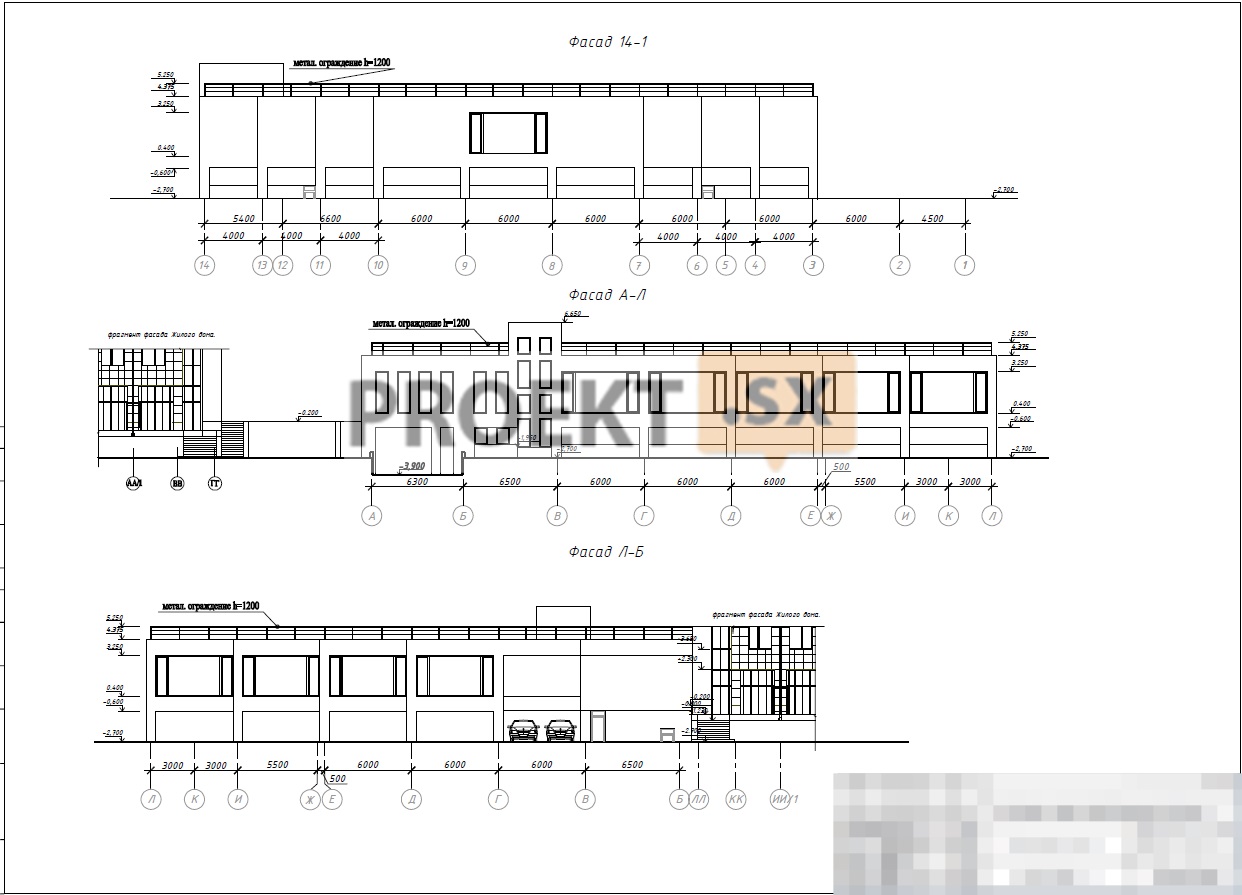

Объемно-планировочное решение в плане подчинено конфигурации отведенного участка и связано с завершением строительства жилого дома. Запроектировано каркасное здание закрытой отапливаемой автостоянки с железобетонными и самонесущими кирпичными стенами, состоящее из двух уровней – цокольного этажа на отметке -3,900 и первого этажа на отметке 0,000. Здание - трапециевидное в плане (со ступенчатыми боковыми гранями), размерами в крайних осях – 42,0 х 42,3 м, высотой от уровня планировочной отметки прилегающей территории до верха парапета кровли – 7,075 м. Въезд в нижний уровень (цокольный этаж) и помещение мойки – с южной стороны по пандусу с отметки проезда -2,700 на отметку -3,900 м. Въезд в верхний уровень (первый этаж) – с западной стороны с отметки -0,200 существующего двора. Наружные стены – самонесущие из пустотелого кирпича, частично - железобетонные монолитные несущие. Наружная отделка – навесной вентилируемый фасад с наружным слоем из гранита и песчаника. Оконные заполнения – металлопластиковые блоки с однокамерными стеклопакетами. Покрытие – плоское, совмещенное. Кровля эксплуатируемая – утеплённая, рулонная с защитным покрытием из бетонной тротуарной плитки и плодородного слоя земли с посевом травы. Перегородки – кирпичные и газобетонные. Вместимость нижнего уровня – 34 автомашины (в т. ч. 12 с зависимым въездом), верхнего уровня – 10 автомашин. С северной стороны на отметке -2,700 в открытой лоджии предусмотрены два машино-места. На нижнем уровне запроектирована мойка на четыре поста. С северной стороны здания – помещения персонала мойки, водомерный узел, ИТП. На втором уровне с северной стороны предусмотрены помещения кладовых уборочного инвентаря, средств пожаротушения, электрощитовой, вентиляционной камеры. Помещения охраны – на каждом уровне. В лестничной клетке типа Л1 предусмотрен непосредственный выход наружу с промежуточной площадки на отметке -1,950.

Конструктивные и объемно-планировочные решения

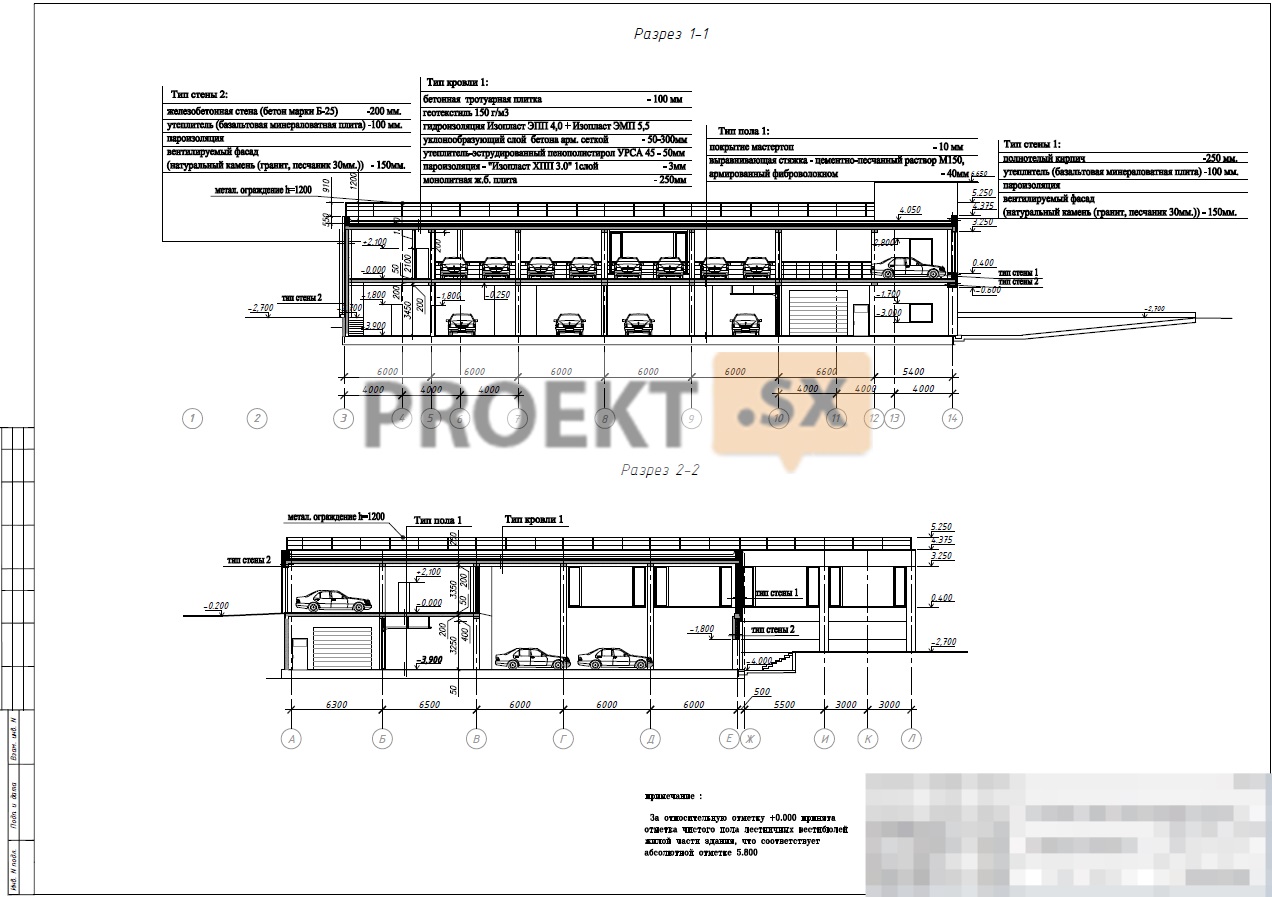

Уровень ответственности здания – II. Конструктивная схема зданий – смешанная. Наружные несущие стены заглубленного и первого этажа - из монолитного железобетона толщиной 200 мм и кирпичные толщиной 250 мм (Кирпич КОРПо 1НФ/150/2.0/50), утепленные системой вентилируемого фасада «РКК-Система 2» ТС № 3694-12. Внутренние ненесущие стены - толщиной 250 мм из глиняного кирпича. Кирпич марки КОРПо 1НФ/150/2.0/50. Колонны железобетонные. Основной шаг колонн 6,0 х 6,0 м, колонны запроектированы из бетона В25. Балки покрытия и перекрытия - из монолитного железобетона сечением 500 х 400 мм. Бетон В25. Перекрытие и покрытие – монолитные железобетонные плиты толщиной 200 мм (перекрытие) и 250 мм (покрытие) из бетона В25. Плита пандусов из монолитного железобетона толщиной 180 мм по грунту обратной засыпки. Бетон В25, W8, F150. Наружные стены кирпичные поэтажного опирания толщиной 250 мм утепленные системой вентилируемого фасада «PKK-система 2» (ТС 3694-12). Кирпич - марки КОРПо 1НФ/150/2.0/50 на растворе М150. Перегородки – кирпичные толщиной 250 мм. Кирпич - марки КОРПо 1НФ/150/2.0/50 на растворе М150. Пространственная жёсткость и устойчивость здания обеспечивается совместной работой защемленных в фундаментах колонн, продольных и поперечных монолитных стен и жёсткими дисками перекрытия и покрытия. Расчёт несущих конструкций выполнен на ЭВМ по программе SCAD Office 11.5. Фундамент принят плитным (толщина плиты 400 мм) из монолитного железобетона на естественном основании. Класс бетона B30, W8, F150. Под фундаментом предусмотрена бетонная подготовка толщиной 100 мм. Относительная отметка 0,000 соответствует абсолютной отметке 5.80. В соответствии с отчётом об инженерно-геологических изысканиях основанием фундамента служат пески пылеватые средней плотности с Е=100 кг/см2, φ=26, с=0,02 кг/см2. Расчетное сопротивление грунтов основания не ниже R=3,1 кг/см2. Давление на грунт основания не более р=0,32 кг/см2. Максимальный уровень грунтовых вод вблизи дневной поверхности (абс. отм. ~2,00÷2,50). Грунтовые воды слабоагрессивны к бетону нормальной проницаемости по содержанию агрессивной углекислоты. В целях защиты бетона подземных конструкций марка бетона по водонепроницаемости принята W8; предусмотрена гидроизоляция Техноэластмост-Б. Ожидаемая средняя осадка зданий - не более 45 мм. Ожидаемая дополнительная осадка зданий окружающей застройки меньше предельно допустимых значений.
