Проект ЦТП 0,56 МВт

Базовая цена с НДС
Цена со скидкой
Цена $240.00
Скидка
Цена $240.00
Индекс: 22.145.253
Документация: Проектная, рабочая документация без смет и результаты инженерных изысканий
Разделы: все разделы
Объем данных: 639 МБ
Формат файлов: редактируемые форматы
Экспертное заключение: положительное
Центральный тепловой пункт
Проектная и рабочая документация без сметы на строительство, реконструкцию и техническое перевооружение объектов теплоснабжения
Техническое перевооружение котельной в центральный тепловой пункт и реконструкция тепловых сетей
Технико-экономические характеристики объекта капитального строительства
Площадь помещений ЦТП, м2: 39,7
Строительный объем здания, м3: 119,1
Этажность здания, эт.: 1
Производительность, МВт: 0,56
Протяженность инженерных сетей в том числе: п.м.: 356,0
Тепловые сети, п.м.: 110,0
Сети водоотведения, п.м.: 11,0
Сети электроснабжения, п.м.: 235,0

Архитектурные и объемно-планировочные решения

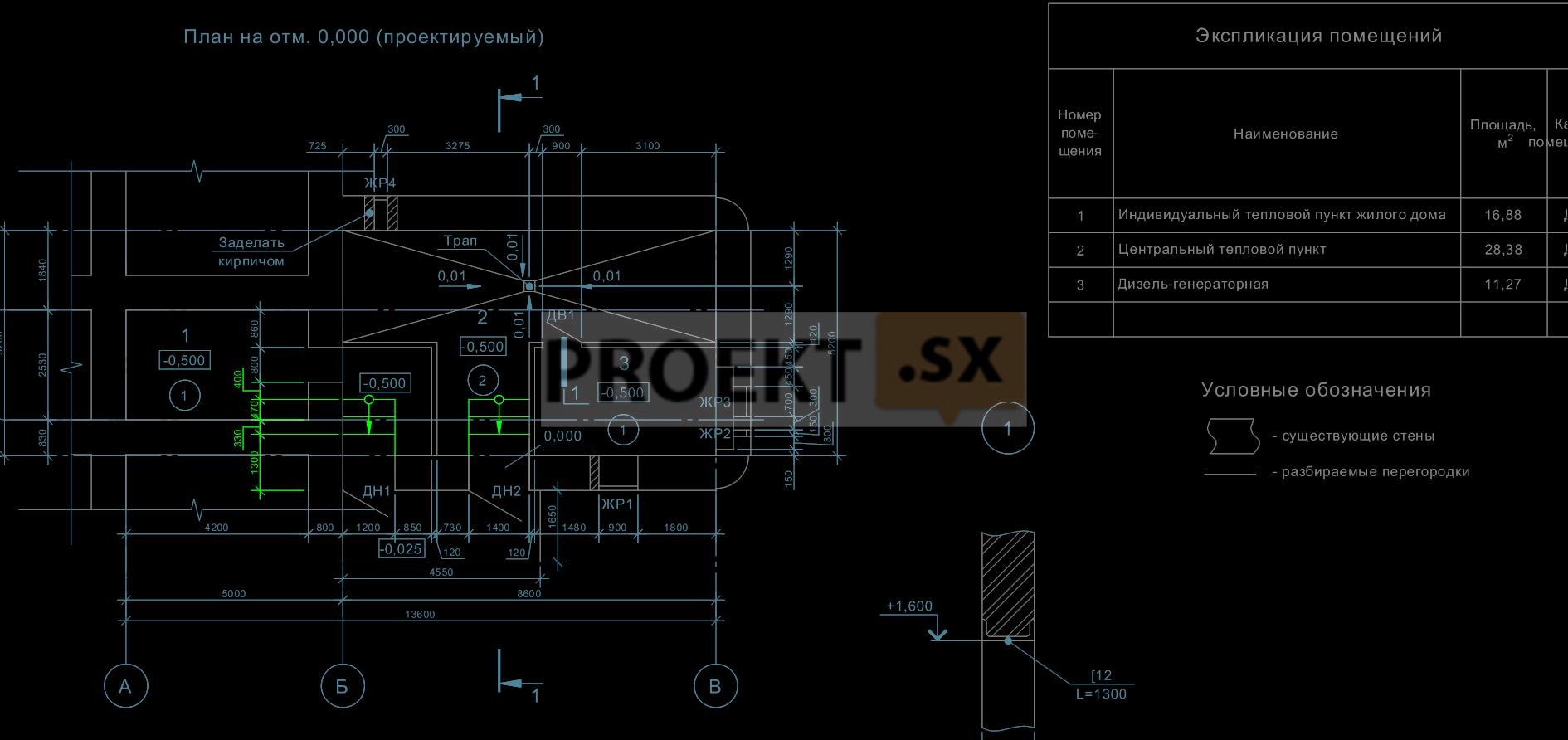

Реконструируемое помещение котельной под размещение центрального теплового пункта, предназначенного для теплоснабжения жилых и административных зданий. Проектной документацией предусмотрено техническое перевооружение бывшей котельной в центральный тепловой пункт и индивидуальный тепловой пункт жилого дома. Котельная размещалась на первом этаже существующего двухэтажного здания. На площади котельной запроектированы помещения центрального теплового пункта, индивидуального теплового пункта жилого дома и дизель-генераторной. Работа ЦТП и ТП жилого дома предусмотрена в автоматизированном режиме без постоянного присутствия обслуживающего персонала. В объём технического перевооружения входит: замена технологического оборудования; демонтаж существующей перегородки бывшей котельной; возведение кирпичных перегородок; демонтаж существующего пола и устройство нового пола с полимерным покрытием; устройство лестниц; устройство дверного проема на месте оконного; устройство вентиляционного проема с жалюзийной решеткой; замена дверного блока и жалюзийных решеток; замена существующего козырька над входом и устройство нового над новым дверным проемом; устройство площадок перед входами в помещение; оштукатуривание и окраска внутренних стен помещений; окраска потолков.

Инженерное оборудование, сети инженерно-технического обеспечения, инженерно-технические мероприятия

Источник теплоснабжения, согласно Условий подключения, ЭС-1 центральной ТЭЦ. Точка присоединения - на тепловом вводе в подвале д.17. Тепловая мощность ЦТП – 0,56 МВт/0,48 Гкал/ час. Теплоноситель – вода с Т1/Т2 =150/70°С. Разность давлений в точке присоединения: P1-P2=15,8 м вод. ст., Р2=41,3 м вод. ст. Схема теплоснабжения - двухтрубная. Категория надежности 2-ая. Прокладка тепловой сети предусмотрена подземная бесканальная и надземная (по подвалам зданий), с применением труб из шитого полиэтилена Изофлекс-А ПЭ-Х в изоляции ППУ и стальных электросварных прямошовных труб по ГОСТ 10704-91 (при прокладке по техническим подпольям зданий). Для приема тепловой энергии, регулировки параметров теплоносителя и отпуска тепла потребителям предусмотрено устройство в здании котельной центрального теплового пункта (ЦТП) с циркуляционными насосами фирмы «Wilo» с частотным регулированием. Присоединение систем отопления по открытой схеме с регулирующим 2-х ходовым клапаном, обеспечивающим температуру теплоносителя системы отопления в соответствии с температурой наружного воздуха. Расчетные значения температуры систем отопления - Т1.1./Т2.1=95-70°С. Системы теплоснабжения предусматривается оснастить комплектом запорно-регулирующей и предохранительной арматуры, а так же узлами учета тепла на базе теплосчетчика ПРЭМ-32 с тепловычислителем «НПФ «Теплоком». Водоснабжение (ХВС) потребителей объекта, в соответствии с ТУ, не предусмотрено. Наружное пожаротушение обеспечивается от пожарного гидранта, расположенного в существующем колодце N 42а. Расход воды на наружное пожаротушение - 10 л/с. Отведение бытовых стоков в объеме 0,39 м3/сут. предусмотрено по проектируемым выпускам Ду = 100 мм. Стоки от технологического выпуска здания ЦТП подаются в существующий колодец № 44б дворовой общесплавной канализации диаметром 250 мм. Проектные решения по перевооружению котельной не влияют на существующую систему отвода дождевых сточных вод, ливневый сток направляется в существующий дождеприемный колодец № 48а. В соответствии с техническими условиями на электроснабжение разрешенная к присоединению мощность 15 кВт по III категории надежности. Источник питания - ПС 140 (ф.140-302). Точка подключения к сети – РУ-0,38 кВ ТП 5311. Необходимая категория электроснабжения электроприемников центрального теплового пункта –I, II. В качестве второго источника электроснабжения, в соответствии с техническим заданием предусматривается стационарная дизель-генераторная установка SDMO J22 Nexys Silent, мощностью 16 кВт. Резервирование электроснабжения системы автоматического управления и диспетчеризации предусмотрено от независимого источника UPS (аккумуляторной батареи - 1,0 кВА). Принятая в проектной документации схема электроснабжения не удовлетворяет требованиям надежности питания потребителей проектируемого объекта в соответствии с п.п.1.2.19, 1.2.20 ПУЭ, однако одобрена Комитетом по энергетике и инженерному обеспечению. Расчетная нагрузка центрального теплового пункта – 15 кВт. Для подключения к РУ-0,38кВ ТП 5311 предусмотрена прокладка питающего кабеля марки АпвБбШп-1кВ сечением 4х35 мм2 . Сечение кабеля проверено по длительно допустимой нагрузке, потере напряжения, условию отключения поврежденного участка при однофазном токе К.З. Прокладка питающего кабеля - в земле, в траншее, на глубине 0,7 м. Для защиты кабеля в местах пересечения с инженерными коммуникациями предусмотрены асбестоцементные трубы. На всем протяжении трассы механическая защита кабеля предусматривается путем укладки глиняного кирпича. Для распределения электроэнергии и защиты электрических сетей предусмотрено устройство секционного распределительного щита ЩР на 2 ввода с устройством автоматического резервирования вводов (АВР). Основными потребителями электроэнергии ЦТП являются: электроприемники технологического оборудования, циркуляционные насосы, насосы греющего контура, повысительные насосы, рабочее и аварийное освещение, приборы пожарно-охранной сигнализации, автоматического пожаротушения, сигнализации загазованности. Обеспечение системы бесперебойного питания электроприемников 1 ка-тегории (аварийное освещение, система противопожарной защиты, приборы диспетчеризации, приборы учета, приборы сигнализации загазованности) предусмотрено от аккумуляторной батареи UPS. Для учета потребляемой электроэнергии на вводах в ЩР и Д-Г предусмотрены электронные счетчики непосредственного включения «Меркурий 230». Для устройства распределительных и групповых сетей предусмотрен кабель марки ВВГнг, не распространяющий горение. Для рабочего освещения производственных помещений центрального теплового пункта предусматриваются светильники с люминесцентными лампами - ARCTIC 2х36 Вт, для аварийного освещения – светильники во взрывозащищенном исполнении Pointer-N-I, 2х11В. Ремонтное освещение предусмотрено при помощи переносных светильников напряжением 12 В, подключаемых через понижающий трансформатор. Для освещения территории предусмотрен светильник, устанавливаемый на фасаде здания. Заземление центрального теплового пункта - наружный контур заземления с сопротивлением заземляющего устройства не более 4 Ом. Контур заземления – горизонтальный заземлитель (стальная полоса 40х4). Система безопасности - TN-C-S, с устройством на вводе повторного заземления нулевого проводника и основной системы уравнивания потенциалов. Защитное заземление электрооборудования предусмотрено самостоятельными проводами от щита ЩР совместно с питающими сетями. Предусмотрена система уравнивания потенциалов путем объединения на главной заземляющей шине (ГЗШ) проводящих частей, стальных труб коммуникаций здания, металлических частей строительных конструкций, молниезащиты. В качестве ГЗШ принята шина РЕ вводного щита ЩР. Заземление ДГУ – присоединение к заземлителю ЦТП проводом ПВ3 1х10. Для телефонизации и организации передачи данных, в соответствии с договором, предусмотрена прокладка кабеля марки ПРППМ 2х0,8. Для организации каналов связи для передачи данных на ЦДП, предусмотрена установка маршрутизатора Mikrotik RB450G, обеспечивающего автоматическое переключение каналов связи с приоритетом на основной, оборудования для организации: основного канала - GSM-модема, резервного - ADSL-модема. Для устройства систем автоматики и диспетчеризации ЦТП предусмотрена установка щита управления на базе контроллера СХ1010-0011, блока управления на базе контроллера СХ1010-0111фирмы «Beckhoff». Предусмотрена передача следующей информации: сигналы аварийных ситуаций в технологической части, сигналы загазованности, охранной и пожарной сигнализации, параметры работы ЦТП. Для устройства охранной сигнализации, обеспечивающего защиту в два рубежа, предусмотрена установка ППКОП «Matrix 832», охранных извещателей «Фотон-111», «RX-40QZ» и «ИО 102-20 Б2П». Для передачи сигнала на ПЦН предусмотрена установка аппаратуры передачи сигнала на ПЦО АПУ Аркан СП 2.06. Теплоноситель в системе отопления - вода с температурой 95-70°С. Для отопления помещения дизель-генераторной предусмотрена установка стального панельного радиатора с терморегулятором. У прибора предусмотрена установка запорно-регулировочной арматуры. Отопление помещения ЦТП рассчитано на поддержание температуры не ниже +5оС и решено за счет теплопоступлений от технологического оборудования и трубопроводов. По заданию заказчика, предусмотрена установка настенных электроконвекторов, для исключения снижения нормируемой температуры в помещениях ЦТП и дизельгенераторной при аварийном прекращении теплоснабжения. Для устройства системы отопления выбраны трубы стальные водогазо-проводные по ГОСТ 3262-75. В помещении ЦТП предусмотрена приточно-вытяжная общеобменная вентиляция с естественным побуждением, рассчитанная на однократный кратный воздухообмен (с учетом расхода воздуха необходимого для ассимиляции теплоизбытков, поступающих от трубопроводов и оборудования ЦТП). Приток воздуха запроектирован через жалюзийную решетку в наружных ограждениях, удаление воздуха - через дефлектор. В помещении дизель-генераторной предусмотрена приточно-вытяжная общеобменная естественная вентиляция на однократный воздухообмен (приток воздуха запроектирован через жалюзийную решетку в наружных ограждениях, удаление воздуха - через дефлектор). Предусмотрено удаление теплоизбытков от дизель-генератора (приток и удаление воздуха через решетки в наружных ограждениях). Предусмотрены мероприятия по шумоглушению и противопожарной защите.
