Стоматологическая поликлиника

Базовая цена с НДС
Цена со скидкой
Цена $950.00
Скидка
Цена $950.00
Индекс: 92.133.203
Документация: Проектная, рабочая документация включая сметы и результаты инженерных изысканий
Разделы: Все разделы
Объем данных: 1742 МБ
Формат файлов: редактируемые форматы
Экспертное заключение: положительное
Технико-экономические характеристики объекта капитального строительства
Площадь земельного участка, га: 0,2440
Площадь застройки, м2: 930,3
Общая площадь здания, м2: 3378,9
Строительный объем, м3: 16019,0
в т.ч. подземной части, м3: 1638,0
Этажность, эт.: 5
Сметная стоимость в базисном уровне цен 2001 года (без НДС)
Всего: тыс.руб.: 57 938,02
СМР: тыс.руб.: 22 540,27
Оборудование тыс.руб.: 31 148,75
Прочие затраты, тыс.руб.: 4 249,00
в том числе
ПИР, тыс.руб.: 744,23
возвратные суммы, тыс.руб.: 57,74
Сметная стоимость в текущем уровне цен августа 2011г (с НДС)
Всего: тыс.руб.: 281 007,03
СМР: тыс.руб.: 157 616,90
Оборудование тыс.руб.: 95 216,21
Прочие затраты, тыс.руб.: 28 173,92
в том числе
ПИР тыс.руб.: 5204,11
НДС тыс.руб.: 32 602,81
возвратные суммы, тыс.руб.: 403,79

Сведения о функциональном назначении объекта капитального строительства.
Проектируемое специализированное медицинское учреждение – стоматологическая поликлиника на 360 посещений в смену располагается во вновь строящемся отдельностоящем здании. Назначение проектируемого предприятия – оказание современной стоматологической помощи взрослому населению. Специалисты поликлиники осуществляют следующие виды деятельности: доврачебная медицинская помощь по: - стоматологии; - стоматологии ортопедической; - стоматологии профилактической; - физиотерапии; - радиологии. амбулаторно-поликлинической медицинской помощи при осуществлении первичной медико-санитарной помощи по: - стоматологии; при осуществлении специализированной медицинской помощи по: - анестезиологии и реаниматологии; - стоматологии; - стоматологии ортопедической; - стоматологии терапевтической; - стоматологии хирургической; - физиотерапии; - радиологии. изготовление ортопедических стоматологических конструкций любого уровня сложности – съемных и несъемных протезов, коронок и т. д., из металла, пластиков и металлокерамики, а так же из драгоценных металлов.

Архитектурные и объемно-планировочные решения

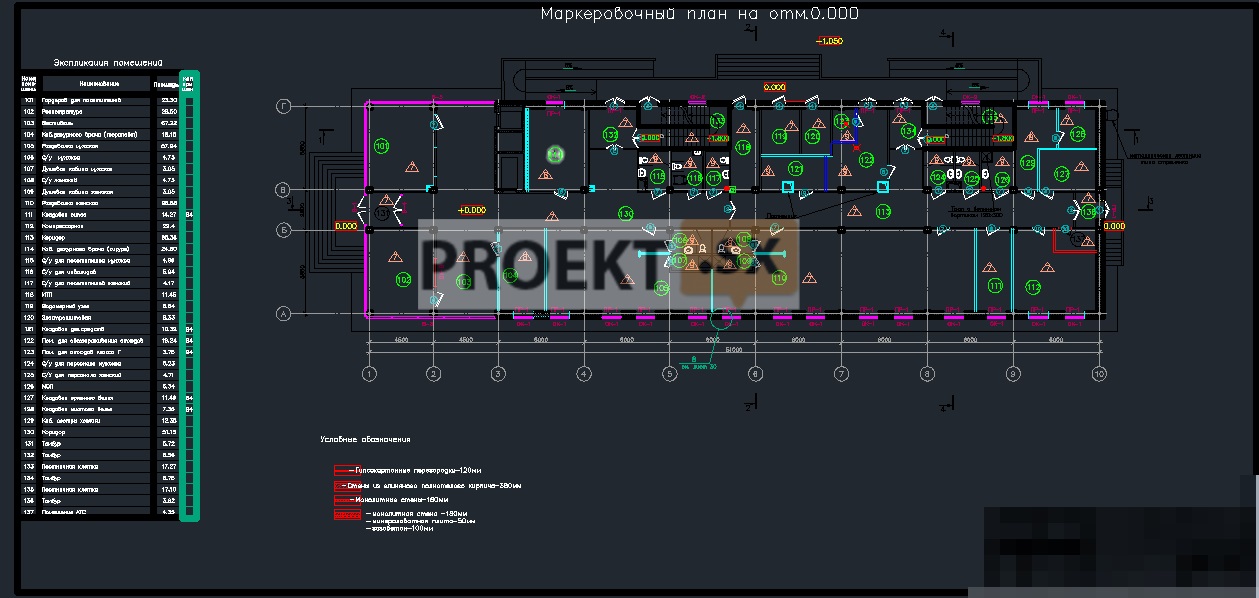

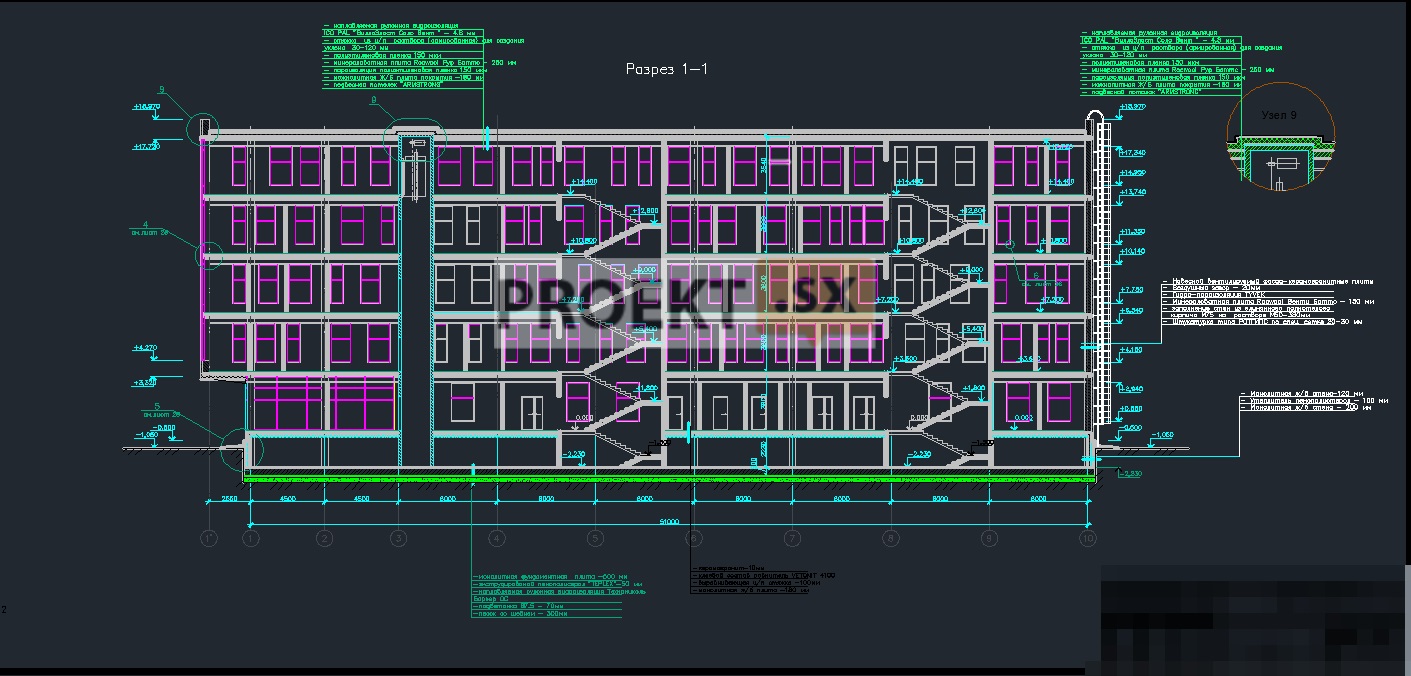

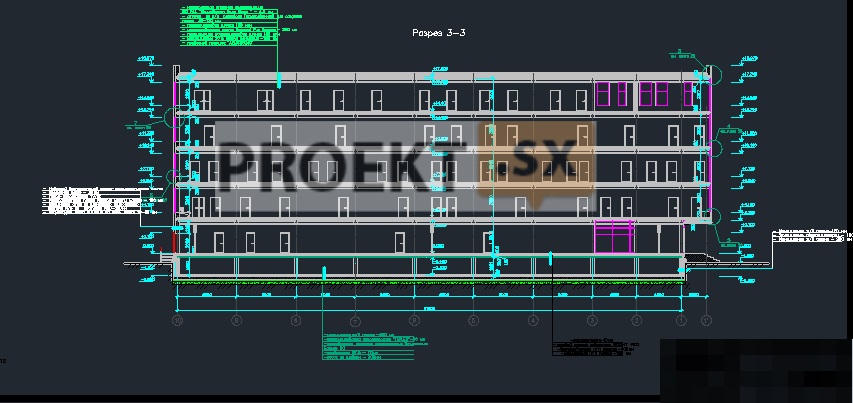

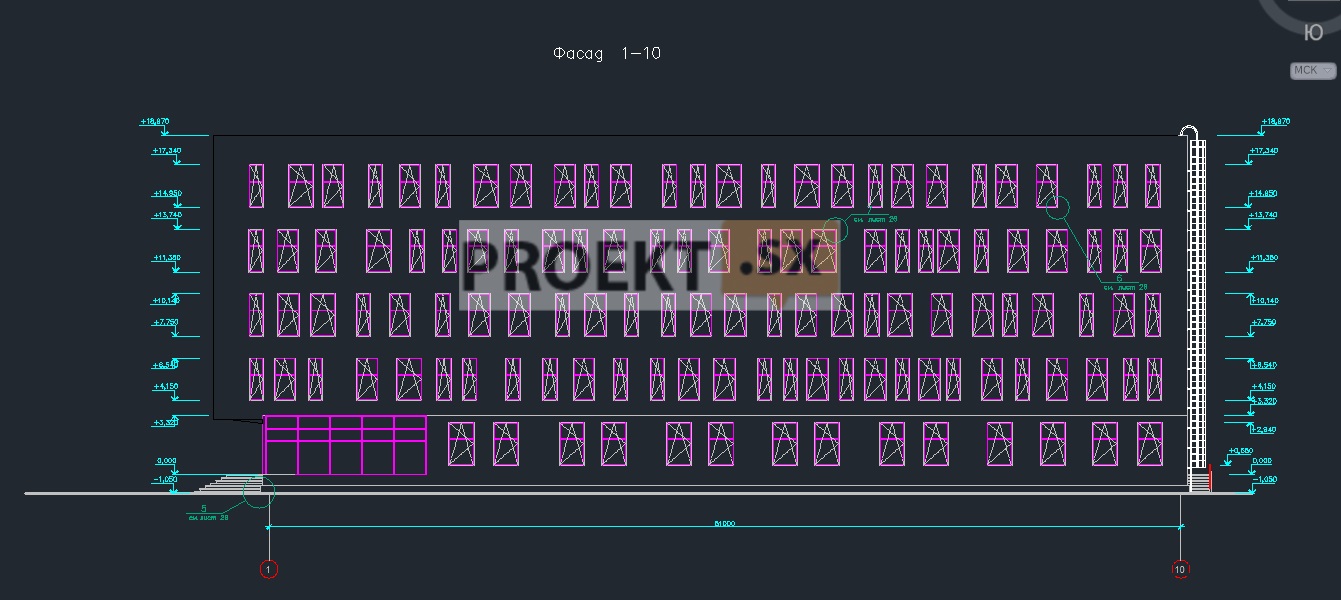

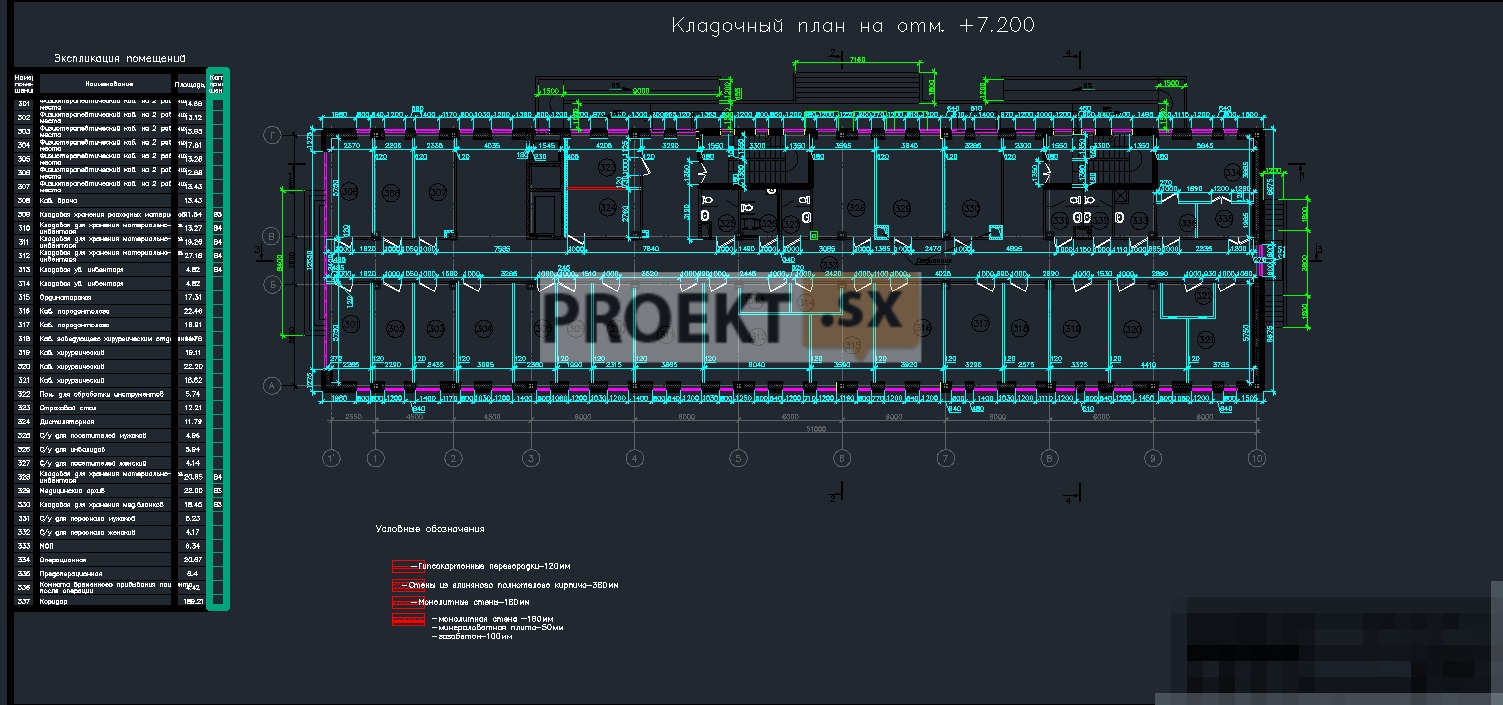

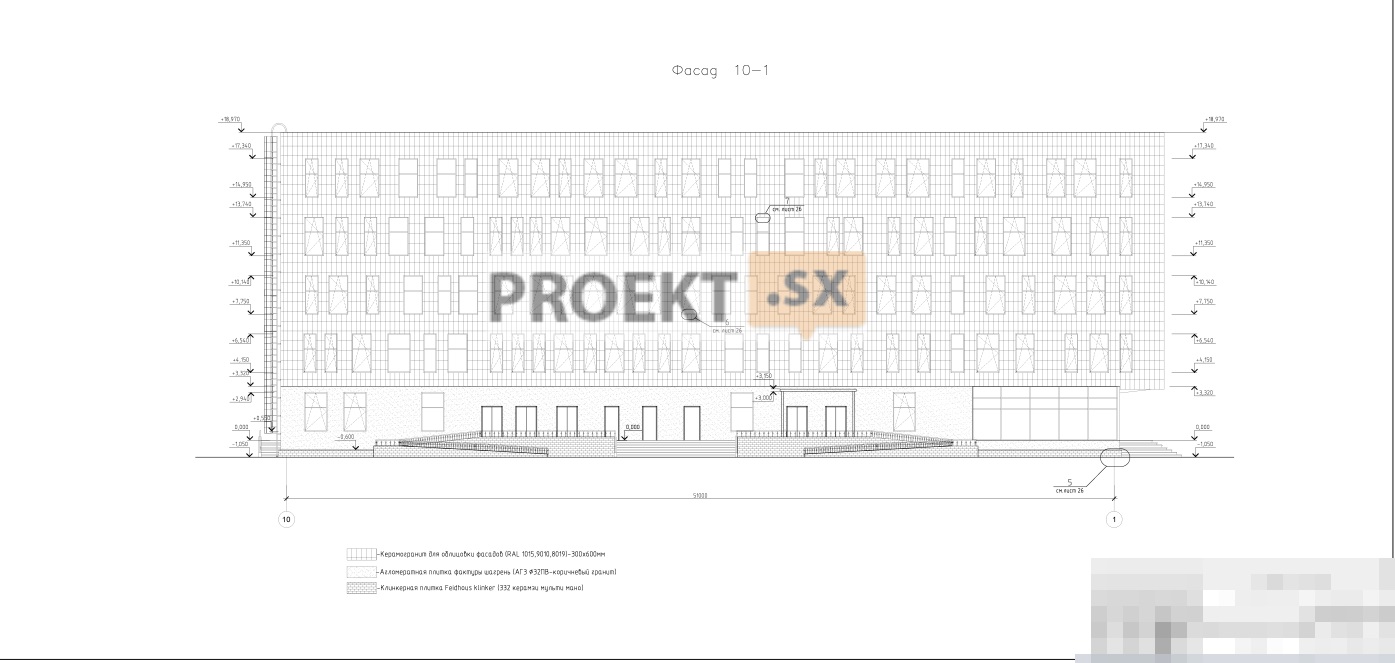

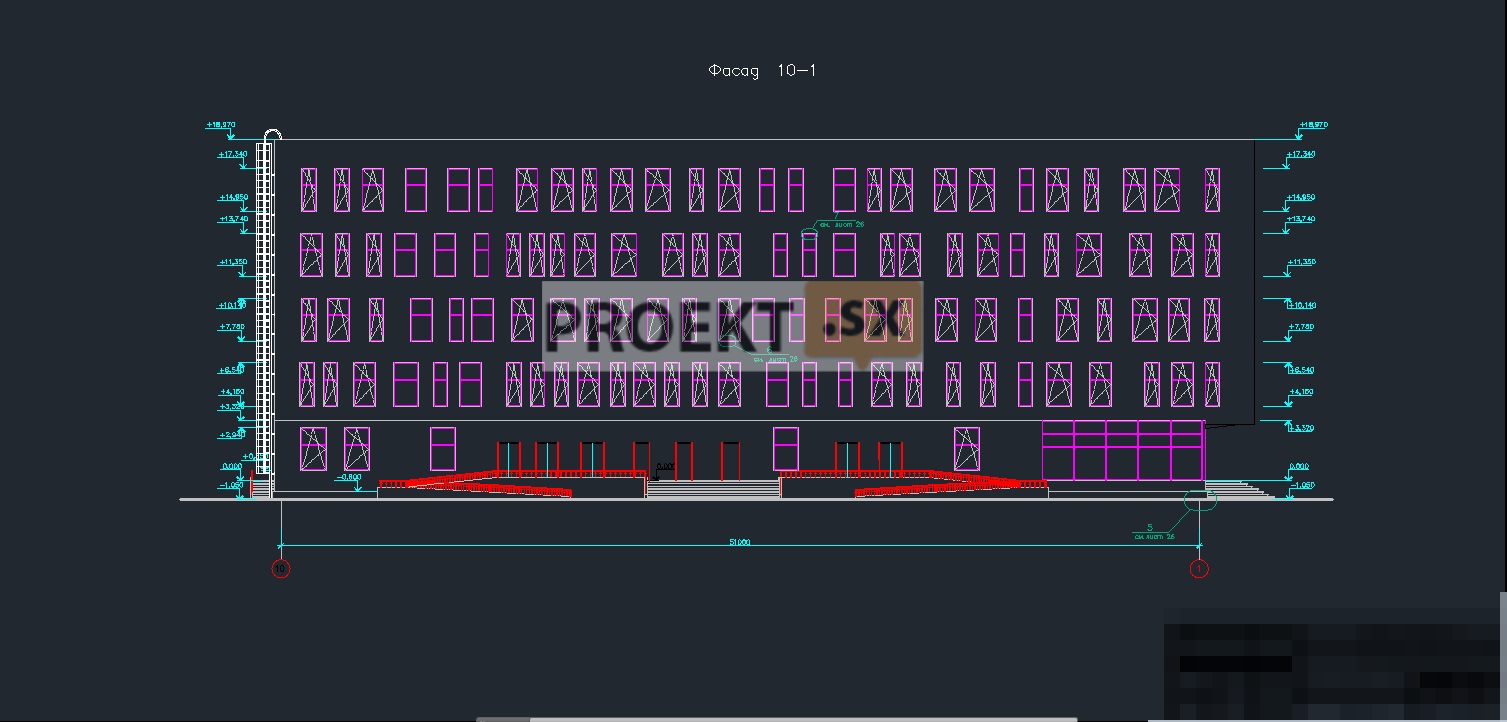

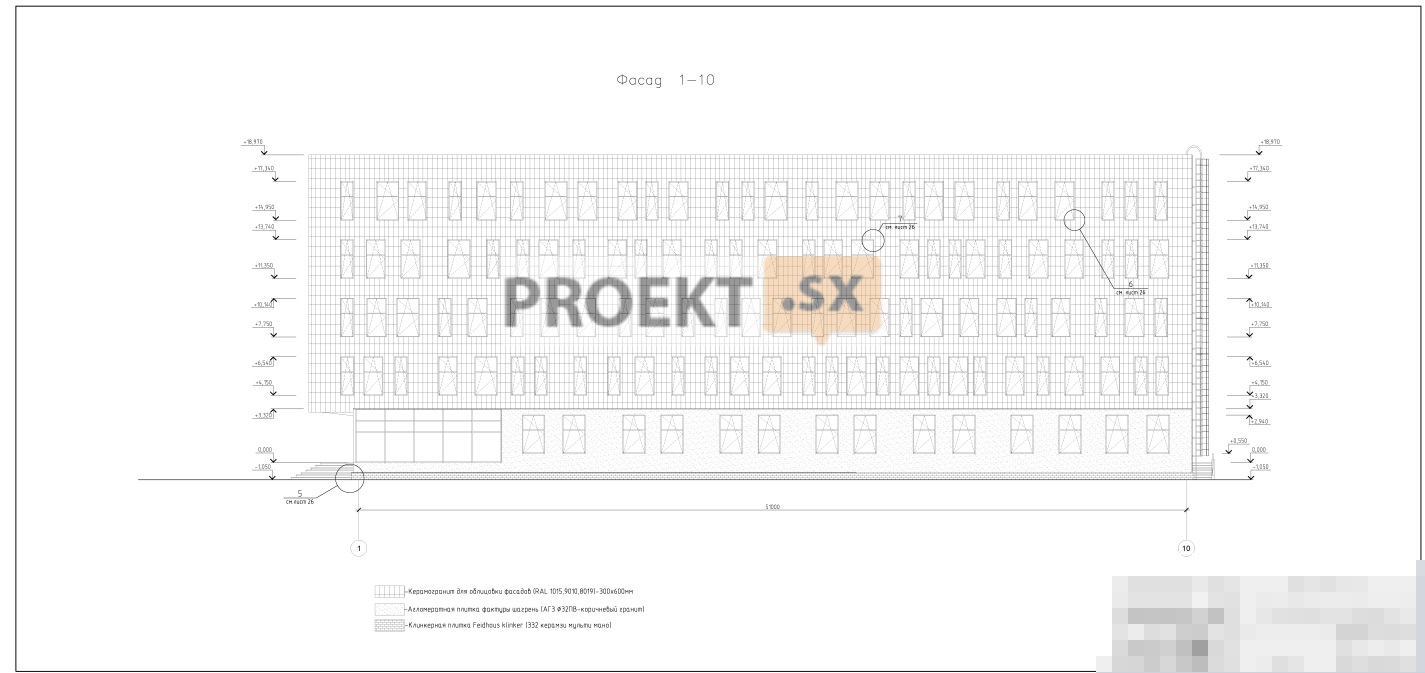

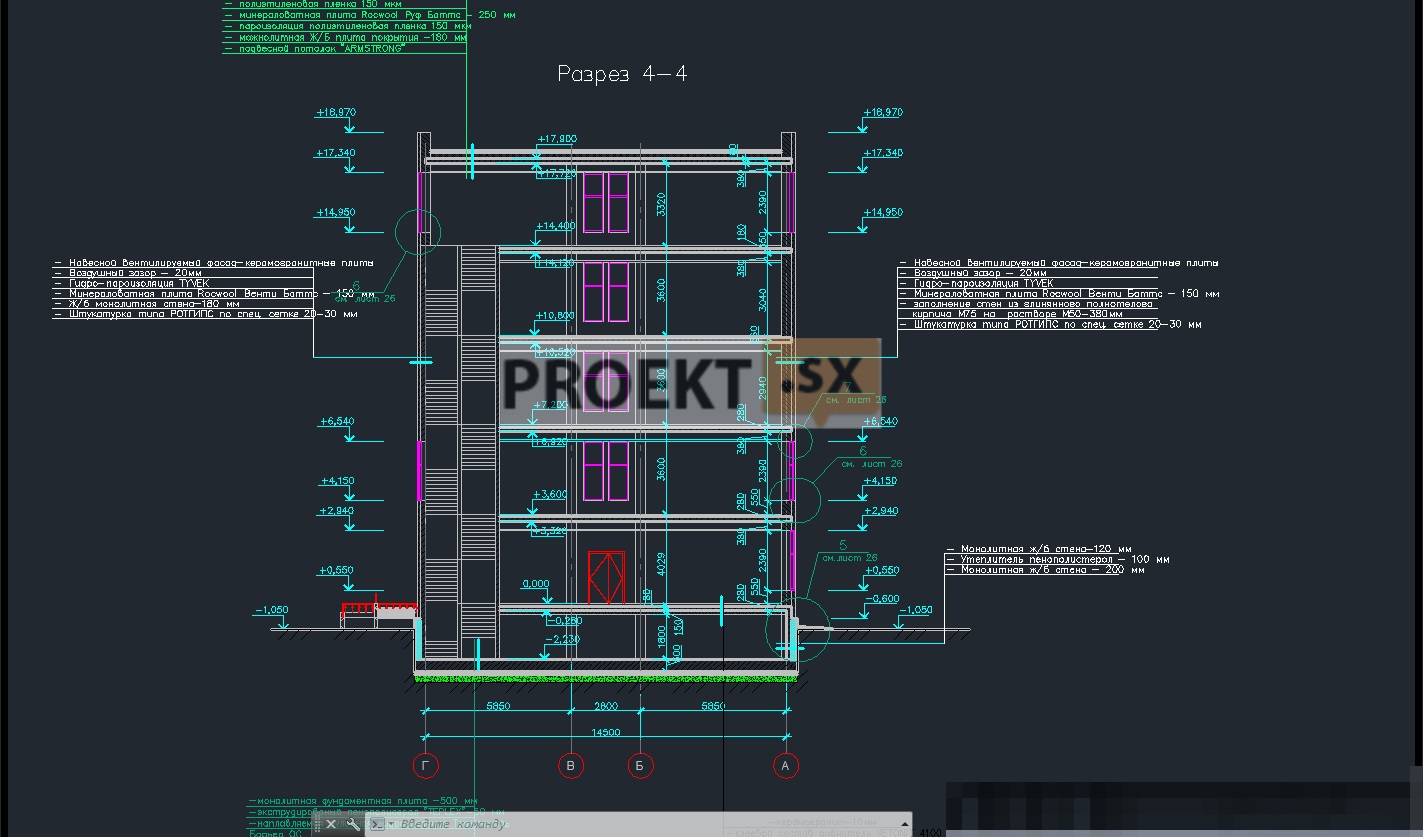

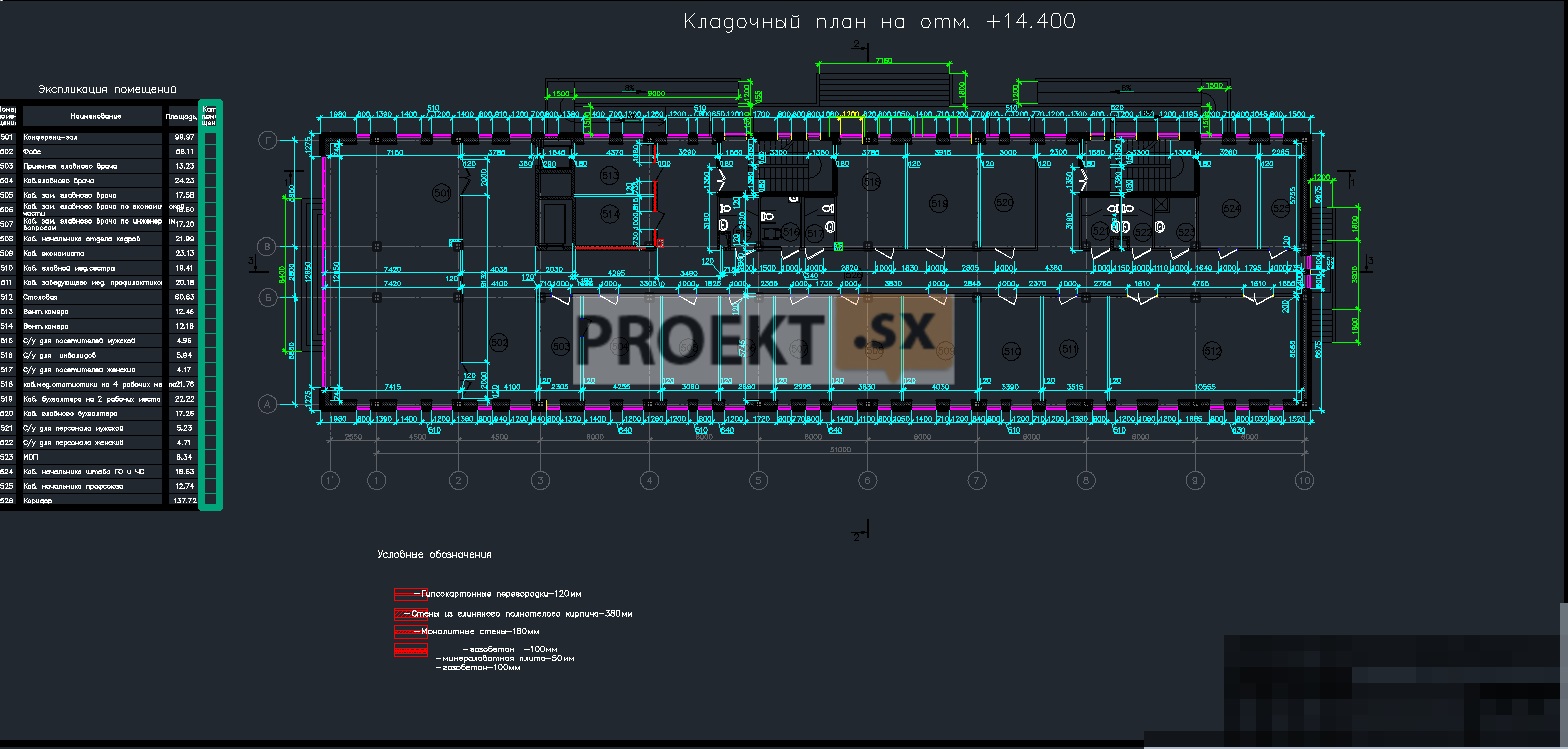

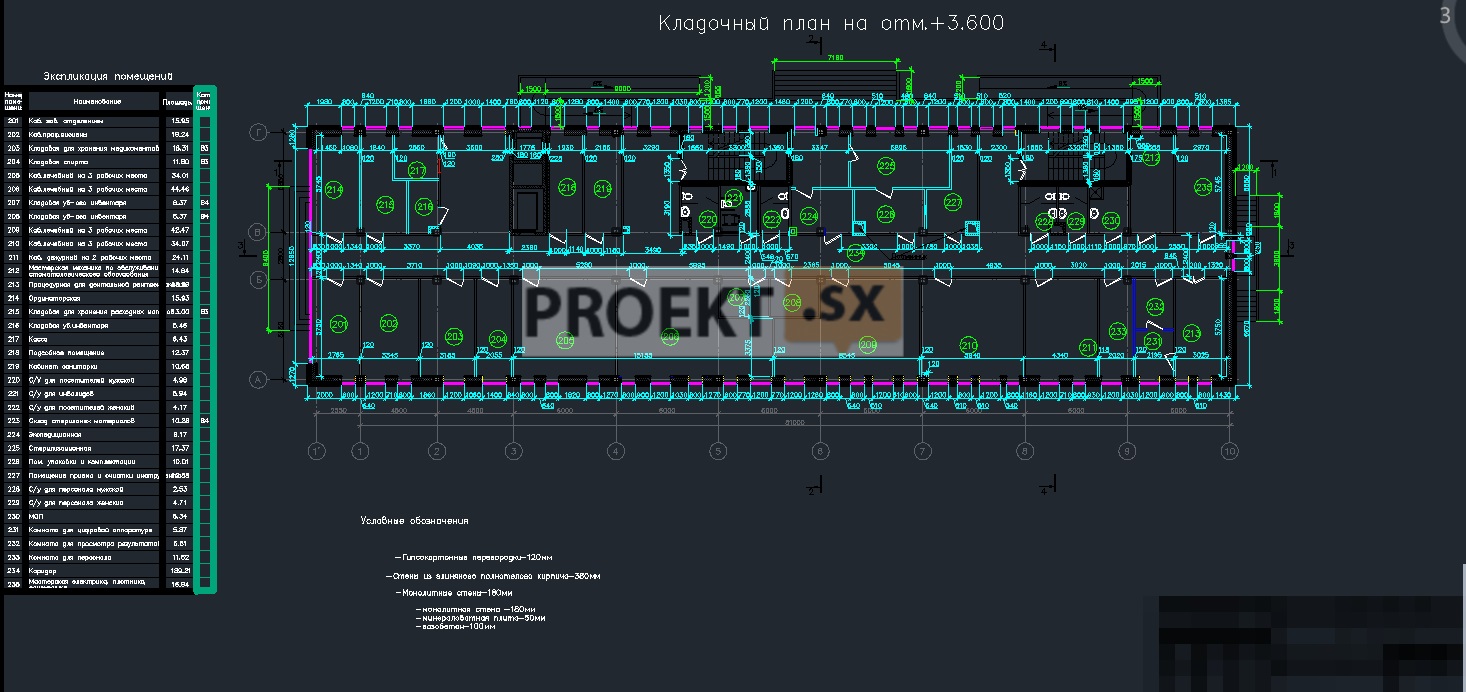

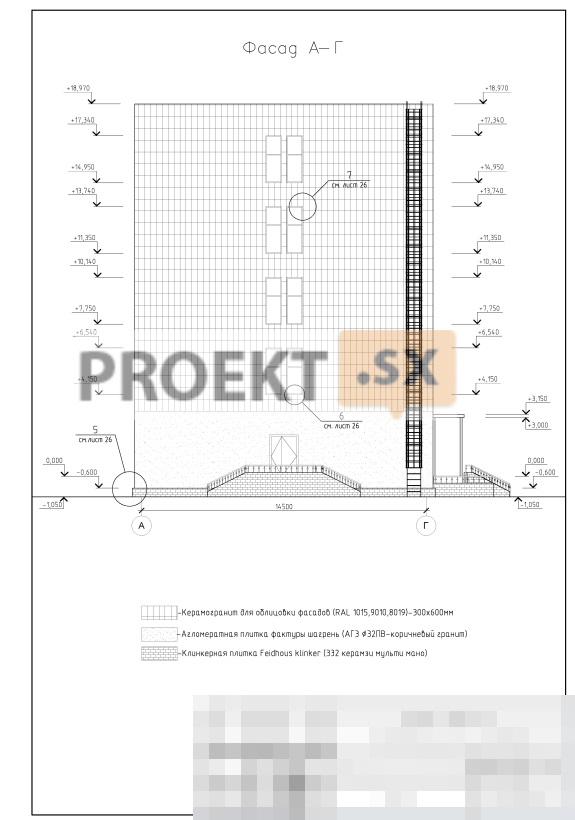

Проектной документацией предусмотрено строительство 5-этажного здания стоматологической поликлиники. Здание прямоугольное в плане, с наибольшими размерами в крайних осях 14,5х51,0 м, имеет высоту от планировочной отметки земли до верха парапета 20,0 м. В здании запроектировано 5 надземных этажей и техподполье для прокладки инженерных коммуникаций. Высота техподполья – 1,8 м. За относительную отметку 0,000 принята отметка чистого пола 1-го этажа здания. На 1 этаже здания запроектированы: входная группа, помещение охраны, гардеробные, регистратура, пункт неотложной помощи, туалеты, кладовые, подсобные помещения и инженерно-технические помещения включая ИТП, водомерный узел, электрощитовую. В здании запроектирована лифтовая группа из 2 лифтов грузоподъемностью 1000 кг и 630 кг без машинного отделения и малые грузовые подъемники для медицинских материалов 2 штуки грузоподъемностью по 100 кг. Со второго по четвертый этаж запроектированы стоматологические кабинеты, операционный блок, зуботехнические лаборатории, кладовые, процедурные кабинеты, рентгеновский кабинет, вспомогательные помещения и туалеты. На 5 этаже запроектированы административные помещения, конференц-зал, комната прима пищи, венткамера. На каждом этаже так же предусмотрена универсальная санитарная кабина для инвалидов и помещение уборочного инвентаря. Высота этажей 3,6 м. Объем здания с 2 по 5 этаж выступает над 1 этажом в зоне главного входа, образуя нависающую часть, защищающую крыльцо от атмосферных осадков. Для сообщения между этажами и эвакуации в здании предусмотрены 2 лестничные клетки типа Л1, имеющие выход непосредственно наружу. Стены - система вентилируемого фасада с облицовкой керамогранитом. Остекленные участки фасадов – система фасадного остекления, алюминиевые профили с двухкамерными стеклопакетами. Окна - металлопластиковые блоки с двухкамерными стеклопакетами. Цоколь – клинкерная плитка, имитирующая кирпичную кладку. Покрытие - плоское, совмещённое, кровля – рулонная, с внутренним водостоком. Выход на кровлю – по наружной металлической лестнице. Внутренняя отделка – в зависимости от назначения помещения. Перегородки - ГКЛ и ГКВЛ по металлическому каркасу с заполнением минеральной ватой, газобетонные, кирпичные. Проектной документацией предусмотрены мероприятия по обеспечению жизнедеятельности инвалидов и маломобильных групп населения. Пути движения МГН по участку запроектированы естественным продолжением внешних путей движения. В местах пересечения тротуара с проезжей частью устраиваются съезды с пониженной высотой бортового камня – не более 4 см. Вход в здание осуществляется с отметки тротуара по пандусам с нормативным уклоном. Входы в здание оборудованы с учетом беспрепятственного доступа МГН, включая тамбуры и двери нормативных размеров. Площадки при входах в здание имеют навес и водоотвод. Все помещения здания, предназначенные для посетителей, запроектированы с учетом доступности для МГН. На каждом этаже здания предусмотрена универсальная санитарная кабина и пожаробезопасные зоны.

Конструктивные и объемно-планировочные решения

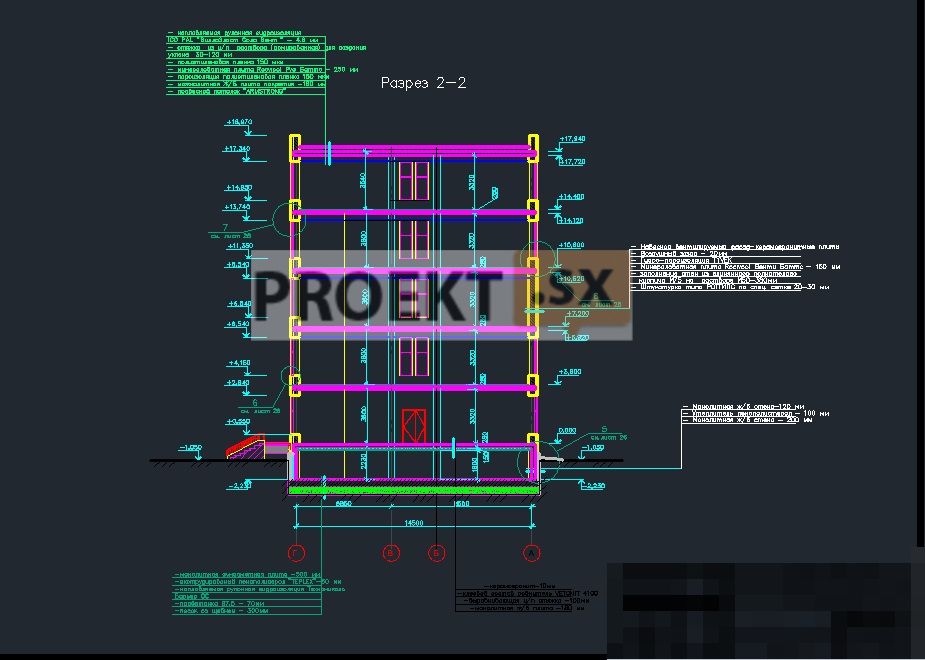

Здание запроектировано по каркасной конструктивной схеме из монолитного железобетона. Уровень ответственности здания – II. Пространственная жесткость здания обеспечивается совместной работой колонн и ядер жесткости, образованных стенами лестничных клеток и лифтового узла в сочетании с неизменяемыми горизонтальными дисками железобетонных перекрытий и покрытия. Колонны каркаса – сечением 40  40 см. Стены лестниц и лифтовых шахт - толщиной 180 мм. Перекрытия и покрытие – безбалочные плиты из монолитного железобетона толщиной 180 мм с выступающими участками перекрытий, над главным входом начиная с перекрытия над 1-м этажом и выше, опирающимися на консольные монолитные железобетонные балки. Наружные стены техподполья – трехслойные: из монолитного железобетона толщиной 200 мм, слоя утеплителя с наружным железобетонным слоем толщиной 120 мм, выше уровня земли, с облицовкой керамогранитом. Бетон монолитных конструкций надземной части здания B25. Бетон монолитных конструкций подземной части здания B25, W6, F100. Наружные стены – ненесущие, с поэтажным опиранием на плиты перекрытия, из полнотелого кирпича М75 на растворе М50, толщиной 380 мм и слоя утеплителя с последующей облицовкой вентилируемым фасадом. Конструктивные решения крепления системы вентилируемого фасада к несущим конструкциям здания разрабатываются в рабочей документации в соответствии с действующим техническим свидетельством Министерства регионального развития РФ. Лестницы запроектированы из монолитного железобетона. Расчёт несущих конструкций выполнен специалистами на программном комплексе SCAD 11.3 с учетом совместной работы с основанием. Относительная отметка 0,000 соответствует абсолютной отметке +14.55 м. Фундамент здания принят на естественном основании. Фундаменты запроектированы в виде монолитной железобетонной плиты толщиной 500 мм из бетона B25, W6, F100. Под фундаментом предусмотрена бетонная подготовка толщиной 80 мм по гравийно-песчаной смеси 300 мм. В основании фундаментной плиты находятся суглинки тугопластичные с прослоями мягкопластичных, ИГЭ 1 (Е=110кг/см2; е=0,669; IL=0,43). Ожидаемая средняя осадка здания 5,3 см. Специалистами выполнено обследование зданий окружающей застройки. Здания отнесены ко 2-ой категории технического состояния. Расстояние до ближайшего строения – 19,6 м, что превышает глубину сжимаемой толщи основания, составляющей 14,82 м. Влияния на окружающую застройку не ожидается.

Инженерное оборудование, сети инженерно-технического обеспечения, инженерно-технические мероприятия

В соответствии с договором об осуществлении технологического присоединения к электрическим сетям двумя независимыми взаимно резервирующими источниками питания электроприемников стоматологической поликлиники являются 1-я и 2-я секции РУ-6кВ ПС 220/110/35/6кВ № 28. Точка присоединения к городским электрическим сетям установлена в РУ-0,4 кВ 2БКТП «Новая» с 2-мя трансформаторами по 630кВА каждый. Электроснабжение здания предусмотрено от РУ-0,4 кВ 2БКТП по двум взаимно резервируемым КЛ-0,4 кВ 2АВБбШв-1-4х150 длиной 80 м каждая. Основными потребителями электроэнергии поликлиники являются: электрическое освещение, лифты, медицинское оборудование, вентиляция, сети связи, наружное освещение. В отношении надежности электроснабжения комплекс электроприемников поликлиники относится ко 2-й категории; электрооборудование аварийного освещения, лифты, противопожарное оборудование, оборудование сетей связи - к 1-й категории. Восстановление питания при нарушении электроснабжения от одного из источников для электроприемников 1-й и 2-й категорий - автоматическое, устройством АВР ГРЩ-0,4 кВ. Принятая в проектной документации схема электроснабжения удовлетворяет требованиям надежности питания потребителей электроэнергии проектируемого объекта. Расчетная электрическая нагрузка 435,75 кВА, в том числе нагрузка 1-й категории 61,85 кВА. Распределение электроэнергии предусмотрено через ГРЩ-0,4кВ, силовые распределительные щиты, щитки освещения, щиты вентиляции. Для распределительной и групповой сети выбран кабель ВВГнг-LS; для сетей систем противопожарной защиты и аварийного освещения - ВВГнг-FRLS. Все кабели и электропроводки (начиная от ГРЩ) в трехфазных сетях - пятижильные, в однофазных сетях - трехжильные. Оборудование распределительных устройств и электрических сетей проверено по длительно допустимой нагрузке, по времени отключения поврежденного участка аппаратами защиты, по потерям напряжения, по нагреву, по режиму короткого замыкания. Система безопасности принята TN-C-S с устройством на вводах в здание ГЗШ, повторного заземления нулевых проводов, основных и дополнительных систем уравнивания потенциалов. Молниеприемная сетка (10х10 м) укладывается на кровлю и присоединяется токоотводами к искусственному заземлителю. Освещение территории предусмотрено: светильниками UMA100, установленными на фасадах здания (h=6,0 м). Коммерческий учет электроэнергии предусмотрен на вводах ГРЩ-0,4 кВ счетчиками ЕА-05 RAL4. Основными энергосберегающими мероприятиями являются: компенсация реактивной мощности до tg f=0,1, применение люминесцентных ламп с электронными ПРА, ограниченное применение ламп накаливания, автоматическое управление освещением территории. Водоснабжение (ХВС) и водоотведение потребителей объекта предусмотрено в соответствии с условиями подключени. Водоснабжение (ХВС) предусмотрено от коммунальных сетей водопровода Д=200 мм по одному вводу из труб ПЭ100SDR17 (с глубиной заложения от 2,0 м до 2,1 м, общей протяженностью 54,9 п.м.) Д=110 мм. На вводе предусматривается устройство водомерного узла по ЦИРВ 02А.00.00.00 (листы 50,51). Гарантированный напор в точке присоединения - 36 м вод.ст. Расчетный расход холодной воды – 5,52 м3/сут, в том числе: на хозяйственно-питьевые нужды (в том числе на приготовление горячей воды на период отключения централизованного ГВС) – 5,38 м3/сут; на полив прилегающей территории – 0,14 м3/сут. Расход воды на внутреннее пожаротушение – 2,5 л/с. Для здания запроектирована объединенная система водопровода. Количество пожарных кранов Д=50 мм – менее 12 шт. Потребный напор на хозяйственно-питьевые нужды – 25,3 м вод.ст, на нужды внутреннего пожаротушения – 30,87 м вод.ст. Система объединенного водопровода – тупиковая, однозонная. Для устройства системы объединенного водопровода выбраны стальные и металлополимерные водопроводные трубы. Для полива территории, по периметру здания, устанавливаются поливочные краны Д = 25 мм. Наружное пожаротушение предусмотрено от пожарных гидрантов Д = 125 мм, установленных на коммунальных сетях водопровода. Расход воды на наружное пожаротушение – 20 л/с. Горячее водоснабжение (ГВС) – централизованное. Приготовление горячей воды для системы ГВС предусмотрено в ИТП. На период отключения централизованного ГВС – запроектирован электроводонагреватель. Расчетный расход горячей воды на хозяйственно-питьевые нужды – 1,84 м3/сут. Температура горячей воды (Тз) – 65°С. Потребный напор для системы горячего водопровода – 23,82 м вод.ст. Система горячего водопровода – кольцевая, однозонная. Для устройства системы горячего водопровода выбраны стальные оцинкованные и металлополимерные водопроводные трубы. Отведение бытовых стоков в объеме – 5,38 м3/сут и дождевых стоков с расходом – 6,0 л/с предусмотрено в запроектированные внутриплоща-дочные сети общесплавной канализации и далее в коммунальные сети общесплавной канализации Д=250 мм по ул. Вавилова. Для прокладки сети общесплавной канализации (с глубиной заложения от 1,0 м до 2,44 м) выбраны полипропиленовые канализационные трубы Д=160 мм и Д=200 мм общей протяженностью 16,0 п.м. и 152,4 п.м., соответственно. Очистка сточных вод предусмотрена с помощью фильтр–патронов, устанавливаемых в дождеприемные колодцы. Для здания запроектированы системы бытовой канализации, внутренних водостоков. Для устройства систем: бытовой канализации выбраны полиэтиленовые и чугунные канализационные трубы, внутренних водостоков выбраны стальные водогазопроводные и чугунные канализационные трубы. Теплоснабжение предусматривается в соответствии с Условиями подключения. Точка присоединения – запроек-тированная камера УТ-1 на существующих тепловых сетях. Тепловая нагрузка систем теплопотребления при ГВСмакс – 0,461 Гкал/ч. Теплоноситель – вода с Т1/Т2 = 150/70°С. Расчетное давление в точке присоединения: Р1-Р2 =1,6 кгс/см2, Р2 = 4,2 кгс/см2. Схема теплоснабжения – двухтрубная. Прокладка тепловой сети – подземная, бесканальная, на углах поворота и под проезжей частью - в канале. Для прокладки тепловой сети предусмотрено применение стальных трубопроводов по ГОСТ 10704-91 в изоляции ППУ-345 с устройством системы оперативного дистанционного контроля влажности изоляции и попутным дренажем. Предусмотрена установка сильфонных компенсаторов на участке существующей тепловой сети от УТ-10 до запроектированной УТ-1. Компенсация тепловых удлинений трубопроводов тепловой сети от УТ-1 до ИТП стоматологической поликлиники решена за счет углов поворота трубопроводов. Для приема тепловой энергии, регулировки параметров теплоносителя и отпуска тепла потребителям предусмотрено устройство индивидуального теплового пункта с приборами автоматики, комплектом запорно-регулирующей и предохранительной арматуры, узлом учета тепловой энергии и насосами. Схема присоединения систем теплопотребления - зависимая. ГВС – открытый водоразбор с циркуляцией. Теплоноситель для систем отопления и вентиляции - вода с темпера-турой 80-60°С. Система отопления административно-бытовых и лечебных помещений с первого по пятый этаж – двухтрубная вертикальная с горизонтальной разводкой по этажам с попутным движением воды с разводкой подающей и обратной магистрали по подвалу. Отдельные ветки горизонтальных двухтрубных тупиковых систем отопления предусмотрены для отопления технического подполья и лестничных клеток. Нагревательные приборы – гигиенические стальные панельные радиаторы с автоматическими терморегуляторами (лечебные помещения), конвекторы и электроконвекторы (в электрощитовой и в технических помещениях). Предусмотрена установка изоляционных щитов перед отопительными приборами в процедурной рентгеновского кабинета. Для устройства систем отопления выбраны трубы стальные водогазопроводные по ГОСТ 3262-75, электросварные по ГОСТ 10704-91 (магистрали), а также металлопо-лимерные трубы (поэтажная разводка). Запорно-регулирующая арматура - по типу «Danfoss». Магистральные трубопроводы предусмотрены в теплоизоляции. Вентиляция - приточно-вытяжная с механическим и естественным побуждением. Системы вентиляции запроектированы автономными по группам помещений, в зависимости от их назначения. Расходы воздуха для помещений определены по санитарной норме наружного воздуха на человека, по расчету на ассимиляцию теплоизбытков и по нормативным кратностям. Организация движения воздушных потоков решена таким образом, чтобы исключить поступление воздуха из более загрязненных помещений в чистые. Самостоятельные системы вентиляции предусмотрены для операционной, зуботехнических лабораторий, отделения рентгена, отделения физиотерапии, зубоврачебных кабинетов, ЦСО, конференц-зала, санузлов, душевых, технических помещений. Установки кондиционирования имеют 100% резервирование. Кроме того, воздух, подаваемый в операционные, дополнительно очищается в бактериологических фильтрах. У входов в здание предусмотрена установка воздушно-тепловых завес с водяными калориферами. В теплый период года для помещений класса А и Б предусмотрена система центрального кондиционирования на базе холодильной машины (чиллера) и вентиляционных доводчиков (фэнкойлов). Вентиляционные доводчики приняты медицинского исполнения, встраиваемые в пространство над подвесным потолком. Холодильное оборудование импортного производства. Размещение оборудования вентиляции вытяжных систем - в венткамерах, а также под потолком обслуживаемых помещений. Приточные, вытяжные установки и оборудование систем противодымной вентиляции – импортного и отечественного производства. Запроектированы системы дымоудаления из поэтажных коридоров без естественного освещения, а также подпор воздуха в пожаробезопасные зоны для МГН и в шахту лифта для перевозки пожарных подразделений. В проектной документации предусмотрены мероприятия по шумоглушению, и противопожарной защите...
